本产品遵循中华人民共和国城镇建设行业标准CJ/T 3076-1998电动升降式高杆灯安装使用说明书高要市华明钢杆有限公司二○○三年五月版本 A 修订日期2003-5-25 页数2/17 生效日期2003-6-1避雷针灯盘自动缷荷装置定位轴灯盘支架电器分线箱灯具截顶多棱锥形灯杆升降钢丝绳灯门电缆电器箱示意图高杆灯样图卷扬机示意图高要市华明钢杆有限公司版本 A 修订日期2003-5-25 页数5/17 生效日期2003-6-1 轴线方向。
并在其径向使主杆与最近障碍物之间保证留有适合起重车辆移动的位置。
必须注意,在起重吊车吊臂全伸出时60%额定荷载的运动范围上空以及杆体起落方向上空不得有高压线。
（如上图）2、在主杆体①小口径端距顶端约二米处，使用高度合适的铁马架架高杆体①,并在大端法兰处沿圆周方向与地坪接触点二侧楔入楔状止退木块。
去除杆体小端二米长度范围内在运输过程中产生的毛刺。
（如下图）注意：务必使二块带孔的底法兰筋板处于水平位置3、在起重设备帮助下，将主杆体②(已经去除杆体内壁锌瘤杂物)大端套上主杆体①小端。
并在主杆体②小端距端3～4m处放置铁马架，其高度应使主杆体②与主杆体①轴线重合。
（如下图）注意：尽可能使①#、②#杆的纵向焊缝处于相同位置。
4、利用卸甲、Φ20钢丝绳,5t手拉葫芦及带孔筋板,在②#、①#杆二侧，将其插紧。
在插紧过程中，应用12磅锤头锤击①#杆与②#杆连接部分。
锤击时必须在杆体锤击面上衬放木板。
当插套长度达到指定要求(1.5倍的大端口径)时，使用1.5磅的手锤轻击起重合部，听其发声为实体声时，即可结束5、重复步骤3、4，依此将其余主杆体插套形成一个整体。
版本 A 修订日期2003-5-25 页数7/17 生效日期2003-6-1 开杆体2米以外。
晃拉预置绳索，使起重承载索徐徐下滑到杆体门框处取下。
（如下图）10、使用底法兰与基础之间的螺母或楔铁,调整杆体与水平之间的垂直度，达标值为全长的3‰以内。
高杆灯使用说明书一、概括起落式高杆灯，宽泛合用于广阔道路、立交桥、广场、泊车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积照明。
二、主要技术参数1、安装总高度m2、灯盘直径m3、总功率W4、配用电机功率KW5、钢丝绳承载能力Kg6、起落速度m/s7、总重量Kg三、构造起落式高杆灯由灯盘（其上装灯具）、灯杆、起落机构电、气装置等构成。
1、灯盘可升可降，便于保护和检修。
灯盘用优良钢板制成。
上边装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。
灯盘造型依据用户要求确立。
2、灯杆为一次成型多菱锥形杆，上端对角直径 ? 280，各节锥度为 1：69，一般为 3-4 节，各节长度 7-10m。
钢杆采纳宝钢生产的 Q235 钢板卷压成形，并运用 CO2 气体保护焊工艺拼焊成平均变径的锥形杆，再插接成整根灯杆，无需横向焊接。
灯杆内表面面热镀锌后表面面喷塑。
杆底部开有电气门，内装起落机构和电气装置，电气门的边沿焊有门框，填补因杆体开门后强度的降落，电气门盖带有防水护圈，防备雨水的渗透。
杆顶部固定有滑轮组，行程开关，挂钩装置及防雨罩、避雷针与灯杆融为一体。
3、起落机构由 ZD 型电机、连轴器、卷扬机构等构成。
一旦失电，能马上保持灯盘停止在随意状态，具备防备灯盘着落紧迫制动装置和钢索断裂保险锁定功能，进而保证安全。
卷扬机构采纳不旋转镀锌钢丝绳、卷筒、蜗轮蜗杆减速箱、齿轮、副钢丝滑轮组等零件构成，运行安全靠谱，操作方便。
A、头部：头部以紧定螺栓形式固定在杆体的顶端，它是由多片呈 120 度散布的片料、滑轮组、不锈钢转轴等零件构成的承重导向总成。
经过滑轮、不锈钢钢丝绳和灯盘相联，头部上方有玻璃钢的防雨盖和避雷针，避雷针保护角 90 角。
B、灯盘：灯盘由二个半圆环构成，以法兰连结。
灯盘周边上有三个呈 120 度散布的悬挂脚，悬挂脚前端装有尼龙导向轮和防撞环，在灯盘起落时，指引灯盘正确就位，沿灯盘周边上可焊接有数目不等的灯具安装板，用于灯具安装。
升降式高杆灯安装方法说明一、施工现场环境的要求高杆灯安装现场要平整宽敞,施工现场要有可靠的安全防护措施,安装现场1.5杆长半径内要做效的隔离,禁止非施工人员进入,施工人员要做好各项安全防护措施,确保施工人员的人生安全及施工机具的安全使用；二、设备及辅助材料的准备设备进场时,材料管理人员要按供应商出具的发货清单验货,按需要送达指定的地点位置.辅助材料主要有：1、枕木；2机油；3、直径14mm的钢丝绳8米各2根，直径8mm的钢丝绳4米1根，并配好相相应的钢丝卡；4、防滑防刮伤用麻布若干；三、施工机具的选择安装高杆灯主要机具有：1、25T以上吊车1辆；2、5T和2T手拉葫芦各1只；3、8磅大錘一把；4、大板手（足够拧地脚螺栓螺母用）一把；5，常用小工具一套；四、施工步骤1、从运输车上缷高杆灯时，将高杆灯法兰跟近基础，然后分节从大到小顺序排列（避免套节时不必要的搬运）；2、固定底节灯杆，穿好主钢丝绳，用吊车（也可使用三角架手拉葫芦）吊起第二节灯杆插入底节，并用手拉葫芦拉紧，做到节间缝口严密，棱角平直。
如有第三、第节，同样的方法插好第三节、第四节。
在插最好一节前务必正确（区分正反面）放入挂钩圈，灯盘为整体式的在插入最后一节灯杆前要预先插入；3、装零配件：a、传动系统：主要包括卷扬机，钢丝绳，滑轮支架，滑轮及保险装置；保险装置主要是3只行程开关的固定和控制线的连接，行程开关的位置一定要符合要求，它是确保行程开关能否及时准确动作的重要保证；b、悬挂装置，主要是三只挂钩和挂钩圈的正确安装，挂钩安装时要和灯杆之间留有适应的间隙，以保证脱挂自如；挂钩圈在套接最后一节灯杆前务必套上。
d；防护系统，主要是防雨罩和避雷针的安装。
五、吊装在确定套接牢固，各零部件按要求安装完成后，就进行吊装。
吊装时要做到a、安全，封锁现场，工作人员做好防护；b。
吊装前对吊车的性能做好测试，确保安全可靠；吊车司机和司吊人吊应具备相应资质；c、务必对要吊的灯杆打好险，预防套节节头起吊时受力脱落。
10米升降式高杆灯使用说明书高邮市千升照明电器厂二〇一九年二月二十三日千升照明目录一、概述二、结构与功能简介三、操作方法四、操作注意事项五、维护与保养六、常见故障与处理七、保修与配件供应八、主要技术参数九、高杆灯图纸十、安装说明十一、关于基础笼一、概述升降式高杆灯广泛应用于广场、宽阔道路、立交桥、大型停车场、港口、列车编组场、机场及机场停机坪等大面积照明。
使用维护方便，功能配备灵活，节能效率显著，具有卓越的照明效果和独特的环境优化等功能。
二、结构与功能简介（参见：《高杆灯结构示意图》）升降式高杆灯由灯杆、灯盘、升降系统、照明系统、自动控制系统和避雷保护系统等部分组成。
1、灯杆灯杆由底座、杆体、灯盘悬挂支架及顶部法兰和防雨罩等部分组成，热镀锌防腐处理。
1.1底座有安装法兰盘和电器门开口，设有配电盘和升降机装置；1.2 杆体采用优质钢板经“一次性折弯成型工艺”制成锥形多棱杆或圆形杆，每节长度为7-12米，插接式（或焊接式）安装；1.3 灯盘悬挂支架围绕杆体120°均匀分布，设有挂钩装置并具有稳定灯盘功能；1.4 顶部法兰设有钢丝绳滑轮和电缆滑轮组以及其他功能装置的预留位置；1.5 防雨罩根据灯盘的外型风格设计制造，上设避雷针。
2、灯盘灯盘上设有挂钩圈（接挂装置）、投光灯、接线盒和其他功能预留位置等。
2.1 灯盘采用优质型钢制作，热镀锌防腐处理，可电动、手动升降，便于维护保养；2.2 其外形的设计兼顾其功能性和美观性，同时考虑其在空气中的力学特征；2.3 投光灯选用高效节能截光型灯具，其安装稳固且安装方式多样，以获得最佳的光照角度和美观度，同时便于调节和维护；2.4 接线盒具有高强度、高密封性和优良的防腐性能及多功能性；2.5 灯盘上设有多功能选配预留位置，可设置安装摄像头、高音喇叭等设备。
3、升降系统升降系统由升降机装置、钢丝绳和滑轮组、挂钩与接挂装置以及自动控制部分组成。
3.1 升降机装置设于灯杆底部，由锥形转子电机、涡轮蜗杆减速机、传动齿轮以及钢丝绳绞盘和手动转换装置等组成，可电动、手动升降；3.2 钢丝绳采用优质高强度镀锌钢丝绳，安全系数高，滑轮组采用免维护设计；3.3 挂钩与接挂装置在系统的控制下完成灯盘的自动脱挂、卸荷和自动限位等功能，并保证灯盘安全升降以及卸荷后稳定在灯杆顶部；2千升照明4、自动控制系统自动控制系统由配电盘和相关部件及材料组成，控制着灯盘的升降、脱挂和照明灯具的亮灭。

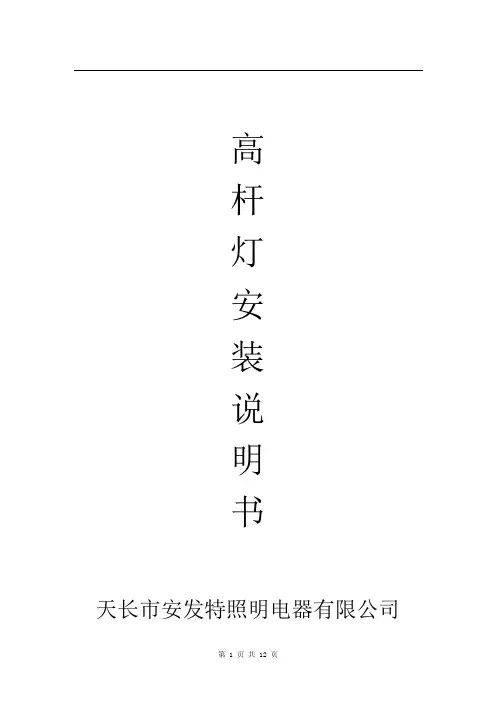

高 杆 灯 安 装 说 明 书 天长市安发特照明电器有限公司 目 录 １．高杆灯系统示意图 ２．装配及安装高杆灯系统 ２．１杆体的套接 ２．２导向件的安装 ２．３升降系统、防雨罩、避雷针的安装 ２．４钢丝绳的安装 ２．５灯杆的吊装 ２．６灯盘的安装 ２．７灯具安装 ２．８挂钩圈的安装于调试 ２．９限位器的安装于调试 ２．１０完成安装 ３．保养维护 ４．注意事项 ５．附图１、附图２ 警告： 本安装说明书，只说明安装基本程序，仅供参考，安装时必须由专业人员进行安装。
由于安装时程序繁多，如安装不正确、不到位，发生严重事故，本公司概不负任何法律责任。
1.高杆灯系统示意图（见附图1）２．装配及安装高杆灯系统（见附图２） 在开始装配高杆灯之前，打开箱盖并根据提供的清单仔细核对所有部件。
２．１ 杆体的套接 （不同杆型外观，套接后高度有所不同） 在套接前，准备好一些枕木，放在套接杆体的下面，用来调节套接后杆体是一条直线的。
依据图纸上提供的最大和最小套接长度，在杆体上做好标记，供套接时使用。
为了使安装方便，可能需要润滑配合面。
注意不得使用润滑油以防漏出并污染杆体，可以用肥皂水润滑套接内表面。
套接时要在两端施加必要的力，以获得紧密的套接。
套接力要求见下表： 外套杆体内对边尺寸（ｍｍ） 轴向套接压力（ＫＮ） ３００ ２０ ３００－５００ ３０ ５００－７００ ４０ ７００－９００ ５０ ９００－１２００ ６０ １２００－１４００ ８０ １４００－１６００ １００ １６００－１８００ １２０ １８００－２０００ １５０ ２０００ ２００ 首先把第一节灯门向上，底下放一定高度的枕木，套接前在杆体内穿一根？１２＃铁丝，套接后用来拉主钢丝绳出来。
第一节和第二节的套接， 要求焊缝在一条边上。
用Φ１６钢丝绳６米／根做一根绳圈，共需要两根，把一个绳圈双头围着灯杆第一节安装口２．５米位置打一个节，露出一个环用来连接一个５Ｔ ６米手拉葫芦。
H30m/12*400w升降式高杆灯操作说明本款升降式高杆灯灯杆高度H30m,为电动与手动两用升降方式。
升降灯盘上环形布置12盏400W飞利浦高压钠泛光灯对地面照射。
1、灯盘提升操作；1.1、操作人员首先将灯门锁打开，将电源开关调至到通电状态，检查电器箱上各电器连接点是否正常，检查升降灯盘钢丝绳扎头是否有脱扣现象，检查灯具各连接点螺栓是否有松动和电缆是否夹在升降轨道内，如发现异常现象应及时排除。
确认正常后开始提升。
1.2、将电器箱内的操作手柄移到距灯杆2米以外，按绿色按钮提升机起动灯盘平均以每分钟2.5米的速度向上升起。
灯盘提到距地面4米高时用手按动固定在提升机上的限位开关，检查限位开关是否正常工作，如正常后在按提升按钮继续上升，灯盘上升到位后固定在钢丝绳上的限位盘接触限位开关，此时限位开关工作自动切断提升电源。
灯盘现在的位置已经在挂钩上方，但钢丝绳未卸载。
在按红色按钮让灯盘向下滑落，此时挂钩在自然条件下复位将灯盘顶端钢管连接后，钢丝绳卸载。
提升操作结束。
切断电源，将杆体内灯具橡胶电缆接头与空开连接，共用零连接在端子板上，开关复位通电灯盘提升工作完成。
2、灯盘下降操作；2.1首先切断电源，将灯具橡胶电缆接头从空开上卸下，将电缆头顺直捆在主钢丝绳上，（电缆一定要捆扎牢固，防止灯盘下降后杆体外电缆重量大于杆内电缆重量造成电缆脱落）再次通电后起动操作手柄开关，按绿色按钮向上提起，此时主钢丝绳上的挡板已经压在限位开关上，绿色按钮断电不能工作，但挂钩还处于工作装态未脱钩，现在将限位开关固定螺丝松开，将限位开关限位导杆下调到标记位置，让提升按钮工作，向上升起以后限位板再次接触到限位开关，此时挂钩脱钩，钢丝绳负载，此时在按红色按钮将灯盘向下放到底部托件上，将限位开关复位。
灯盘下降工作结束。
3、注意事项；3.1、灯盘升降工作一定要在5级以下风力的天气工作，风大天气禁止升降灯盘。
3.2、夜间和视线不好的天气禁止升降灯盘。
高杆灯安装使用说明高杆灯是一种通常用于路灯、广场、停车场等大面积场所照明的照明设备。
下面是高杆灯的安装使用说明，共计1200字。
一、准备工作1.确保安装地点的基础结构符合要求，具备足够的承重能力。
如果需要对基础进行加固，建议在安装之前与相关专业人员进行沟通和评估。
2.检查灯杆、灯头和其他组件的完好性，确保没有破损或丢失的情况。
3.根据安装要求和相关规范，选择适合的工具和安全设备。
二、安装1.安装灯杆a.将灯杆安装在预留的基础上，确保灯杆与地基完全接触。
b.使用螺栓或膨胀螺丝将灯杆固定在基础上，确保安装牢固。
c.使用水平仪对灯杆进行调整，确保灯杆垂直。
2.安装灯头a.根据灯头和灯杆的接口尺寸，选择适当的连接件。
b.将灯头固定在灯杆上，确保连接稳固。
c.检查灯头在灯杆上的位置，确保灯头朝向正确。
3.连接电源a.根据设备说明书，选择适当的电缆和连接器。
b.将电缆从灯杆底部引入，然后连接到灯头上的电源接口。
c.确保电缆连接牢固，不会因为风吹或振动而脱落。
4.调试灯具a.打开电源开关，检查灯具是否正常工作。
b.根据需要调整灯具的照明角度和亮度。
三、使用注意事项1.安全第一、在操作高杆灯时，应佩戴防滑鞋、安全帽和其他必要的防护设备。
2.定期检查。
定期检查高杆灯的外观和工作状态，如果发现异常情况，及时修复或更换故障部件。
3.防雷措施。
安装高杆灯时，应注意防雷措施，如安装避雷针或接地装置。
4.环境保护。
在使用过程中，应注意避免对环境造成污染，合理利用能源，提高能效。
5.维护保养。
定期对高杆灯进行维护保养，包括清洁灯具表面、检查电源线路、紧固螺栓等。
6.注意安全距离。
在使用高杆灯时，应保持安全距离，避免触摸高杆灯和触电等意外事故。
7.备用电源。
如果高杆灯需要长时间使用或急需用电的场合，应准备备用电源，以防停电等情况发生。
四、常见故障处理1.无法开启。
检查电源开关和电源线路是否正常，确保电源供应充足。
2.光照不均匀。
升降式高杆灯安装使用说明一、概述：GB32型升降式高杆灯、广泛使用于宽阔道路、立交桥、广场、停车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积和照明。
二、主要技术参数：1、安装总高度25-40 m2、灯盘直径 4.2 m3、总功率15 KW4、配用电机功率 1.5 KW5、钢丝绳承载能力＞5000 Kg6、升降速度＜0.2 m/s7、总重量6500 Kg8、插接深度0.8-1 m三、结构：GB32型升降式高杆灯由灯盘（其上装灯具）、灯杆、升降机构、电气装置等组成。
灯盘可升可降，便于维护和检修。
灯盘用优质钢板（亦可选用不锈钢、铝合金等材料）制成。
上面装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。
灯盘造型满足用户要求确定。
灯杆为一次成型多菱锥形杆。
本杆选用碳素钢板折压成多菱锥形，并运用CO2气体保护焊工艺拼焊成均匀变径的锥形杆，再插接而成整根灯杆，无需横向焊接。
灯杆内外表面热镀锌后刷面漆或喷塑，杆底部长方形孔内装升降结构和电气装置，杆顶部固定有滑轮组，行程开关，挂钩装置及防雨罩、避雷针与灯杆融为一体。
安装完毕后，请用户参照国家有关规定实施可靠保护接地。
升降机构有ZD型电机、连轴器、卷扬机械等组成。
一旦失电能立刻保持灯盘停止在任意状态，不滑动，从而保证安全。
卷扬机构由钢丝绳、卷筒、蜗轮蜗杆减速箱，齿轮副、钢丝滑轮组等零件组成，运转安全可靠，操作方便。
电源装于灯杆下部门内的屏蔽盘上，包括灯组电源，电机电源及控制部分。
亮灯时接通主电缆，升降时切断。
灯具电源可分三组，由S1-S3扭子开关选择时控或手控。
四、操作方法：1、灯盘上升及自动挂钩。
（1）检查卷扬机械是否正常。
（2）将控制按钮接好。
（3）功能转换开关WK转向“挂钩”位置。
（4）按“上升”按钮AQ l，电机上升至上升行程开关XK1时，自动停止上升。
（5）按“下降”按钮AQ2，至挂钩自动挂妥，即按“停止”按钮AQ32、下降与自动脱钩（1）取下灯组电源插座，并将控制按钮接好。
高杆灯安装说明书1. 安装指南警告:所有现场安装人员必须经过专门培训并具备相应资格，对于违反上述规定所造成的差错概不承担！2.1 安装前的准备工作2.1.1根据装车和装箱清单仔细清点全部构件。
2.1.2检查构件是否破损、弯曲、扭曲，锌层是否破坏。
2.1.3每节杆体上的标牌标明杆体的类型、定单号、分段数。
在杆体内侧用彩笔标明了杆体的重量。
较核发货是否正确，吊车起吊能力是否足够。
2.1.4依据图纸上提供的最大和最小套接长度，在杆体上做好标记，供套接时使用。
2.2 分段套接2.2.1总图上，每个拼接处提供一套接长度，但由于制造、安装误差及物理因素等影响，存在套接长度的变化，故提供最大套接长度和最小套接长度。
2.2.2为了使安装方便，可能需要润滑配合面。
注意不得使用润滑油以防漏出并污染杆体，可以用肥皂水润滑套接内外表面。
2.2.3套接时要在两端施加必要的力，以获得紧密的套接。
常用方法:¨在杆的两头利用两个手拉葫芦，缆绳连到安装螺母上同时加力。
套接力要求见下表:外套杆体内对边尺寸（mm）轴向套接压力（KN）二台测力计平均值《300 20300-500 30500-700 40700-900 50900-1200 601200-1400 801400-1600 1001600-1800 1201800-2000 150》2000 2002.2.4如场地允许，应尽量采用平地套接组装。
杆体应平顺地垫枕在木块上，各节中心对齐。
避免杂物、石块、尘土等落入杆体套接面。
2.2.5若场地受限，只能采用空中垂直吊装套接，应采取有效措施使套接面对准对齐。
2.2.6杆体的标牌应在同一个面上，2.2.7套接时必须施以足够的力。
加力时应缓慢均匀，可用一个带木垫的锤子轻轻敲打套接面以获得紧密的套接。
2.2.8套接后每边间隙要小于6mm。
2.2.9进行最后检查，确保超过最小套接长度。
只要两段已套紧密并且在最小到最大套接长度范围之内，均视为合格。
２.３吊装2.3.1基础1）有详细的基础图纸。
2）检查模板和地脚螺栓的螺纹部分是否完好。
3）基础必须完好，要求浇筑后达到规定强度的70﹪后才可安装。
4）保证地下穿线及接地完好。
5）地脚螺栓的螺纹突出水泥基础部分必须大于230毫米。
6）地脚螺栓定位与底板螺孔定位应一致。
7）保证水泥浇筑后地脚螺栓垂直。
8）水平调节螺母必须预先调整在同一水平面上。
2.3.2总装（见图）1）简介¨按装箱清单检查实物与清单是否一致。
¨套接处要求达到规定的套接长度，保证套接后两截杆体能保持垂直。
¨定位标牌能保证各段杆体按某一个面定位（即能保证各部件的定位）。
2）电缆的固定杆体内部靠近手孔门边设有电缆固定装置，可通过手孔门穿线，并用该装置固定在手孔门边的挂钩上。
3）高强度螺栓的紧固。
2.3.3腐蚀防护¨必须修复损坏的锌层，可以用富锌漆完成此工作。
¨一般情况下，杆体不应在现场作任何焊接，当焊接不可避免时，则应先将焊接部位镀锌层磨去再焊接，焊接后还须修复损坏的锌层。
¨焊接将会产生大量火花、焊渣，锌层表面的烟雾也很危险，应确保人员安全.2.3.4杆体竖立（见图）有两种竖立方法可供选用。
可根据场地的大小和所用的设备，选择一种方法。
¨平地上组装，然后整体竖起。
¨竖起一节，然后空中套接。
若场地受限，只能采用空中垂直吊装套接，应采取有效措施使套接面对准对齐。
1）举起杆体前，起重机连接点以下部分的套接处应保持倾斜。
为防止起吊时脱落，可在套接处的两侧用24MM的安装螺栓锚住一块长钢板或钢丝绳来固定。
2）起重机必须连接到:¨杆体的主要部件上，注意不能连到爬钉或杆顶盖板固定条上。
¨必须在杆体（包括设备的重量）的重心以上。
¨尽可能高的部位，以便安装时可达到较大的垂直程度。
3）要十分小心、平稳地操纵起重机，避免产生大的冲击力。
4）当杆体安放到水平调节螺母上后，底板上面的螺母应尽可能快地安装，同时调节水平调整螺母，使杆顶至杆底中心连线垂直于地面，一般采用两个90度方向目测的方法。
杆体如果左右偏心，应先紧固离重心较远一侧的螺栓。
注意:杆高越大，调节敏感性越大。
5）地脚螺栓紧固后，应防止非法松动螺栓。
通常的做法是稍微再增加一点紧固力，或轻微破坏螺纹来防止松动。
2.3.5设备安装杆上部件可能会受到刮风引起的振动的影响。
这种情况在没有设备支撑的情况下更易发生。
在安装杆体时，最好尽可能地多安装设备.2.4 安全装置2.4. 1保险绳2.4.1.1系统安装1）保险绳系统包括顶部减振器和底部支架、缆绳固定夹头及安全缆绳，以下为这些部件的图示:通常，系统设计成从上往下安装形式，基本过程如下:安装顶部减振器→连接安全缆绳至顶部减振器→安装固定夹头→安装底部支架，张紧安全缆绳→检查安装合理布置安装过程能减少工作量，并可增加安全性。
警告:安装保险绳系统时，必须穿上防护设备，包括眼镜、手套、工作鞋，在下坠危险处须使用下坠保护或缓冲装置，注意远离高压线.2）顶部减振器安装图示阐明顶部减振器的常规安装。
顶部减振器通常安装在两排爬钉的对称中心线上，减振器用螺栓连接到一块偏离支承板上。
3）安全缆绳安装警告:安装时，必须保证安全缆绳和固定夹头的清洁。
固定夹头上的污染物可能导致夹子的失效。
镀锌钢质安全缆绳的安装:¨在清洁的场地上将安全缆绳展开，缆绳在卷筒上时不要从中间拉起。
安全警告:缆绳弹性大，可能从卷筒上意外弹出，必须小心使用。
开始之前检察缆绳是否有损坏，不要安装有损坏的缆绳，安装时须使用安全工具（如手套、防护镜等）。
¨安装缆绳时参考下图，确信缆绳末端性能良好，解开结，将绳索平置（不散开），将缆绳穿过顶部减振器的圆孔，安装机构套筒和缆绳夹,锥型缆绳夹的小头指向下，缆绳穿过锥型锁紧装置露出长度25-45mm.向下用力拉缆绳，确保缆绳已在锁紧夹具中被锁定。
警告:伸出的多余缆绳可能妨碍顶盖的安装。
如果这样，剪去多余缆绳，不要移去夹子以防损坏，往下用力拖拉缆绳，以使缆绳夹安置于减振器内,最后安装顶。
4）缆绳固定夹头安装缆绳固定夹头可防止缆绳由于大风而偏离杆体，并能防止攀登者左右晃动。
缆绳固定夹头应沿爬钉方向安置，这样，缆绳从顶部减振器到底部支架能保持一直线。
固定夹头之间大约保持9米的间隔。
下图显示缆绳固定夹头的安装方式。
注意不得使用替代紧固件，螺栓预紧扭矩为30N.M。
4）底部支架和缆绳张紧装置安装A.支架安装下图显示底部支架的典型安装。
底部支架的定位须保证用户安全地攀登。
底部支架与顶部减振器成一直线（垂直），支架连接到偏离支承块上。
B.缆绳张紧调节下图显示底部支架和安全缆绳上的张紧杆组装图。
利用钢丝绳夹头和螺母将缆绳连到张紧杆上。
向下移动张紧杆，使之通过支承角铁上的孔并露出足够螺纹以安装平垫圈和螺母。
拉缆绳使其绷紧，拧紧钢丝绳夹头，预紧扭矩为61N.M，拧紧螺母，若张紧杆上螺纹长度不够，则重新调整位置。
注:张紧杆上涂少量油脂能减少扭力。
当达到适当应力后，加拧上一个拼紧螺母，剪去多余缆绳。
5)检查检查程序:检查所有紧固件，并逐一紧固→检查安全缆绳是否张紧→检查缆绳任一点上不与杆体摩擦→检查是否已记录装置信息。
2.4.1.2保险绳系统装置的使用1）使用前检查装置2）计划工作过程3）接受培训4）连接安全带和绳套5）连接绳套和安全缆绳，见下图顺序所示:a) 定向，“↑”指向上方。
b) 顺时针旋转锁紧装置（至右上位置），转开枢纽及导向柄后，将缆绳放入线槽。
c) 直立绳套，使上滚轮接触缆绳，如上图（中）所示。
d) 顶住上滚轮，将缆绳扣进线槽两头，将缆绳全部放进绳套后松开手柄.e) 确信锁紧手柄在它的锁紧位置，绳套应锁住缆绳。
6）攀登2.4.1.3检查¨保险绳系统安装是否完好¨保证绳套安全2.4.1.4维护¨进行日常维护，定期对平台紧固件和安全绳系统进行检查。
¨所有顶部减振器、底部支架、缆绳固定夹头、安全缆绳、紧固件采用不锈钢制造或镀锌。
2.4.2避雷装置的体育场照明杆杆顶设置有足够长的避雷针，以防雷对照明设施造成破坏。
避雷针的结构和安装简图见下图所示:在地基中必须设置有避雷接地网。
对此网的分布面积有较高的要求，用户在制作地基时须参照有关规定和规范设置避雷接地网。
2.5升降车安装使用说明（说明书根据需要另附）这里给出安装示意图:3.产品使用说明本节主要阐述平台及灯拍方面的信息和注意事项3.1 灯拍、护栏、平台及爬梯结构及安装示意图3.2 平台描述A. 平台活动门的方向根据爬钉（爬梯）或升降车的位置确定。
B．为了方便施工，保证质量，平台在工厂里即做成整体，安装时将其直接与杆体法兰连接并装上栏杆即可。
C．带网板的钢平台具有坚固耐用、承载力强、安全防滑、美观经济等优点。
下图为体育场照明杆平台简图:本产品利用高强度螺栓将平台连接到杆体上，以达到平台定位和支承的目的。
在使用本产品之前，要保证安装完好，并仔细检查各连接部位是否合格。
3.3平台荷载规定平台的设计按一定的有效迎风面积（EPA）及承载能力进行，故对载荷有严格规定.1. 禁止超过两个以上人员同时登上平台。
2. 平台设备安装:平台上若须安装设备，如电器箱、整流器等，产品使用者在设计前期就应该向我们提出以做相应的加强措施。
3.4平台安全指南¨平台的活动门位置见平台示意图所示，方向要保证门与爬钉（爬梯）或升降车的布置方位一致。
进出平台时要注意安全，到平台上后关上活动门。
¨严禁在平台上用力晃动。
¨严禁非工作人员登上平台。
¨攀登平台时须穿戴安全绳。
3.5检查及维护说明¨用户须定期对平台和杆体作常规的检查和维护。
¨在地震或大风、冰雹及其他恶劣气候过后，要求对所有结构进行检查。
¨在近海盐雾的环境下、腐蚀的大气中，或在频繁地震的区域，应增加检查频率.。
