高杆灯安装使用说明书重庆恩纬西实业发展有限公司目录1.高杆灯系统示意图2.装配及安装高杆灯系统2.1杆体的套接.2.2安装升降系统和避雷针.2.3安装导向件.2.4杆体的吊装2.5钢丝绳安装2.6灯盘安装2.7安装灯具2.8安装电器控制箱2.9灯盘的升降2.10完成安装3.保养维护4.注意事项5.附电器原理图1.高杆灯系统示意图2.装配及安装高杆灯系统在开始装配高杆灯之前,打开箱盖并根据提供的清单仔细核对所有部件。
2.1杆体的套接. (不同杆型外观,套接后高度有所不同在套接前,准备好一些枕木,放在套接杆体的下面,用来调节套接后杆体是一条直线的。
依据图纸上提供的最大和最小套接长度,在杆体上做好标记,供套接时使用。
为了使安装方便,可能需要润滑配合面。
注意不得使用润滑油以防漏出并污染杆体,可以用肥皂水润滑套接内外表面。
套接时要在两端施加必要的力,以获得紧密的套接。
套接力要求见下表:外套杆体内对边尺寸(mm轴向套接压力(KN300 20300-500 30500-700 40700-900 50900-1200 601200-1400 801400-1600 1001600-1800 1201800-2000 1502000 200首先套接B节,把灯门向上,底下放一定高度的枕木,套接前在杆体内穿一条尼龙绳灌穿2节,套接后用来拉主钢丝绳下来。
A,B节的套接,要求焊缝在一条边上。
在A节法兰安装孔上用一个卸扣连接直径13mm钢丝绳吊环,钢丝绳另一端引下来连接3T手板葫芦,在B节法兰安装孔安装一个卸扣,把3T手板葫芦一边挂到卸扣上,用来收紧杆体,另一边用同样的方法处理(要求两边收紧钢丝绳的安装位置和杆体的中心线为180度。
套接时必须施以足够的力。
加力时应缓慢均匀,可用一个带木垫的锤子轻轻敲打套接面以获得紧密的套接。
收紧时两边同时扳动手扳葫芦,套接深度为700mm左右(不同的杆体套接深度不一样。
套接过程要调整杆体为一条直线。

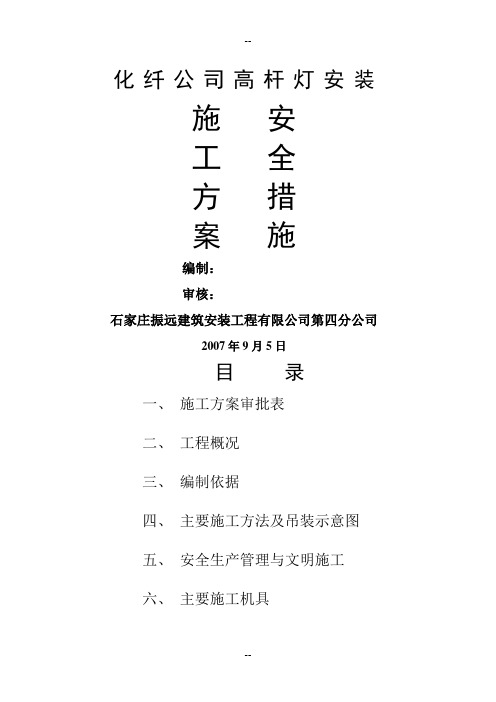

化纤公司高杆灯安装施安工全方措案施编制：审核：石家庄振远建筑安装工程有限公司第四分公司2007年9月5日目录一、施工方案审批表二、工程概况三、编制依据四、主要施工方法及吊装示意图五、安全生产管理与文明施工六、主要施工机具七、质量安全保证体系：一、施工方案审批表：工程名称：化纤公司高杆灯安装二、工程概况：化纤公司厂内12套高杆灯安装。
三、编制依据：1、依据化纤公司、机动处要求。
2、依据《石油化工工程起重施工规范》（SH/T3536-2002）。
3、依据《石家庄炼油化工股份有限公司安全生产金规》。
四、主要施工方法及吊装方案：1、将高杆灯配件运至安装地点，将灯杆组对。
2、由厂家技术人员现场指导。
3、运输装卸高杆灯、组对灯杆每套需用16T吊车、20T平板车台班各1个，安装高杆灯每套需用50T吊车、25T吊车台班各1个。
4、吊装索具，本次吊装工程采用6*37ф28的钢丝绳索具。
5、高杆灯长度为40米，重5T。
6、人员配备，指挥1名，起重工3名，其他人员5名。
7、严格执行起重机技术参数中安全操作规定，进场前对吊车卷扬、转动、电路及安全装置进行检查。
化纤08单元高杆灯吊装示意图----维修中心院内高杆灯吊装示意图化纤南门高杆灯吊装示意图南库内高杆灯吊装示意图----备件库南侧高杆灯吊装示意图06、07外操院内高杆灯吊车示意图五、安全生产管理与文明施工1、所有参加施工人员必须严格遵《石油化工施工安全技术规程》SH3505--1999和业主/地方政府的有关安全管理制度，并接受监督检查，入场前需进行安全教育，进入现场必须戴好安全帽，作业时按规定穿戴好防护用品。
2、作业人员要按要求穿戴好劳保用品，高处作业要系挂好安全带，搭设合格的脚手架。
3、所用工机具、索具等必须严格检查，不合格产品严禁使用。
现场的机具工具及材料等堆放整齐，所有拆除构件及时运出现场，做到文明施工。
4、现场的起重吊装作业设临时警戒线和警示标志，禁止行人和车辆通行，应设置吊装安全警戒区，设专人监护，严禁无关人员进入。
高杆灯操作说明书1.2.于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根钢绳连接。
对应副钢绳支架的下面是3个挂钩盒，也为120°排列均布。
另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰1.2米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。
一条）柔性多芯橡胶国标电缆二、电路控制板电路控制板（实物一块）固定于杆底门内，输入交流380V三相四线（A、 B 、C、 N）；。
此板能控制灯盘升降和定时开关灯。
三、按钮遥控器按钮遥控器,连接于门内电路控制板上，遥控灯盘升降。
四、升降传动系统卷扬机和电机具有手动、电动功能，减速机构灵活、轻便；变速比合理，灯盘电动升降时速度不超过6m/min。
选用失电断电制动电机，采用电机过载保护装置。
3.高杆灯灯盘升降操作示意图4.灯盘的升降一、灯盘的上升：按动控制器上升按扭，电动机正向旋转，灯盘即沿灯杆平稳的上升。
在上升过程中，要密切注意有无异常的情况，如发现安全联轴器打滑，电动机、蜗轮蜗杆减速机的声音异常或其他异常情况，要立即停止上升，查寻原因，解决问题。
灯盘升到升降系统,要点动操作，并观察灯盘旋转，在旋转一定的角度后，停止上升，点动向下，直到灯盘平稳挂在灯杆上，表明挂钩已经到位(可观察钢丝绳松紧)，此时，钢丝绳卸载负荷，不再受力。
（注意：升降时人要离杆体外径5 米以上。
）上升完成后，把主电缆上的连接器，跟电器控制箱的插头对接。
二、灯盘的下降：先把主电缆上的连接器，跟电器控制箱的插头分离。
然后点动按控制器上升按扭，电动机正向旋转，使灯盘上升，当灯盘上升大约10CM左右时。
灯盘会向旋转一定的角度，表明灯盘已脱钩，电机停转，灯盘停止上升，观察灯盘摆动静止后，再按动下降按扭，电动机反向旋转，灯盘下降。
注意：照明电源的插头不要被电动机、底板等物拴住。

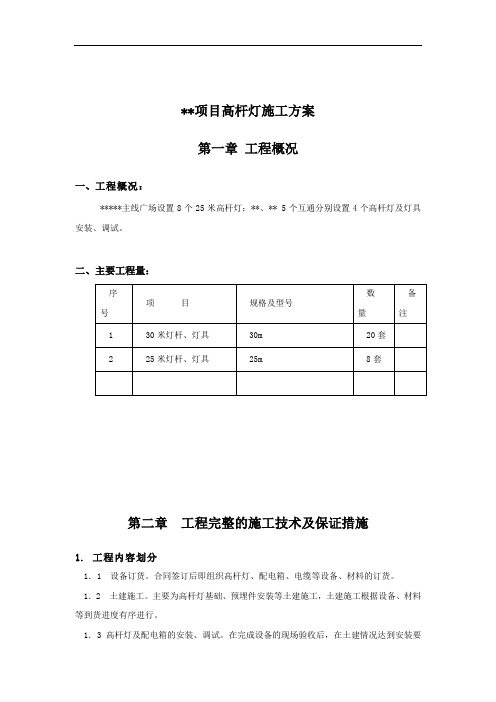

**项目高杆灯施工方案第一章工程概况一、工程概况：*****主线广场设置8个25米高杆灯；**、** 5个互通分别设置4个高杆灯及灯具安装、调试。
二、主要工程量：第二章工程完整的施工技术及保证措施1.工程内容划分1．1 设备订货。
合同签订后即组织高杆灯、配电箱、电缆等设备、材料的订货。
1．2 土建施工。
主要为高杆灯基础、预埋件安装等土建施工，土建施工根据设备、材料等到货进度有序进行。
1．3高杆灯及配电箱的安装、调试。
在完成设备的现场验收后，在土建情况达到安装要求的条件下，开始设备的安装工作，并逐步的进行设备的交接试验、调试等工作，直到满足送电要求为止。
1．4电缆沟的挖掘及电缆管敷设、电缆敷设、电缆终端头制作安装，完成电缆的试验及连接，直到满足送电要求为止。
1．5 送电试运行。
安装完毕后，组织相关部门对工程进行竣工验收。
验收合格后，整个工程送电试运行，并对竣工资料进行移交。
至此，整个工程安装完成，进入保修阶段。
2.各分部工程施工安排总体施工工艺流程图2.1高杆灯施工方案总体选择根据现场实际地质条件，高杆灯基础土方采用人工配合挖机施工方案，基础下层采用土模，上层则用木模。
基础顶标高为该处路面高+10CM值，根据现场维护情况和施工工期安排，结合我单位施工技术水平和现有设备、人员情况，可以满足全面开展。
2.2高杆灯的施工方案2.2.1高杆灯施工工艺施工工艺流程图2.3高杆灯基础开挖◆测量定位根据甲方、监理工程师审批后的控制点进行现场指定坐标基础位置，测出地面标高。
基础定位后经复核无误，进行施工。
◆基础土方开挖依据现场情况采用人工或挖土机对基坑的大概深、长、宽度土方进行开挖，而后人工按图示尺寸修边到设计标高。
◆基坑报检根据监理程序要求，将填报隐蔽工程基础开挖资料，具体检测内容参见相关验收规范标准。
◆钢筋、预埋件安装及高杆灯接地装置安装根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。
*********项目20m高杆灯安装施工方案编制：审核：审批：目录20m高杆灯安装施工方案 (3)第一节编制依据 (3)第二节工程概况 (3)第三节25m灯具安装施工工序及施工方法 (3)第四节安全措施 (6)20m高杆灯安装施工方案第一节编制依据（1）电气施工图（2）本工程业主及设计下发相关技术资料（3）《供配电系统设计规范》（GB50052-2009）（4）《城市道路照明设计标准》（CJJ45-2006）（5）《电力工程电缆设计规范》（GB50217-2007）（6）《城市夜景照明设计规范》（JGJ/T 163-2008）（7）《建筑电气工程施工质量验收规范》GB 50303-2002（8）《综合布线系统工程验收规范》GB 50312-2007第二节工程概况本工程位于********，主要包括堤顶路路灯，滨水路路灯，园路路灯的安装及调试，具备灯具型号及数量见下表。
（2）施工方法卷扬式升降高杆的卷扬机和电气板出厂前已安装在杆体内，挂钩机构和头部已组装为总成，整个系统在厂内经过组装和调试。
运至现场的货物分为杆体（多节组成）、头部总成、挂钩机构总成、防雨盖、灯盘和辅件（钢丝绳、电缆、避雷针、灯盘托架、电动工具等）。
1）基础预埋件的整理清除混凝土基础表面的垃圾杂物，拆除包裹在预埋件螺栓上的防护物，复核各螺栓之间的间距尺寸（包括对角线尺寸），确认螺栓位置尺寸与图示尺寸相符。
视检螺栓螺纹无损伤，如有必要，应对螺纹进行整修，确保螺母能自由的拧上，再用水平尺将下端螺栓调好水平。

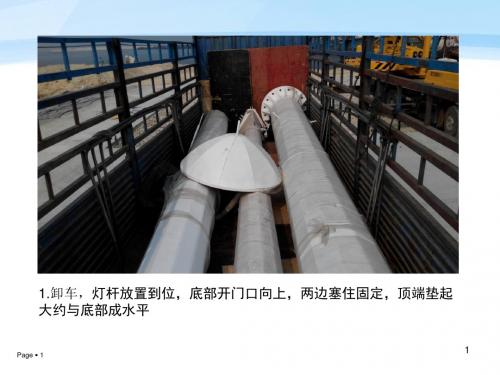

2）杆体的套接在开始套接前，先用吊车将杆体吊运至基础边合适位置，方便杆体的拼接。
杆体吊装图杆体位置摆放好后，将一根长度大于杆高的主钢丝绳自电气门穿入杆体内，用于以后升灯盘底座，穿钢丝绳应与套接杆体同步进行。
杆体套接示意图套接自杆体的最下节开始，逐节向上进行。
将带有法兰的基座节放置在靠近基础的适当位置（将电气维护门向上放置），使法兰盘着地，用木头垫块在离基座节前端约1.5m，使基座节前端离地，以留下足够的空间用于上节杆体的插套。

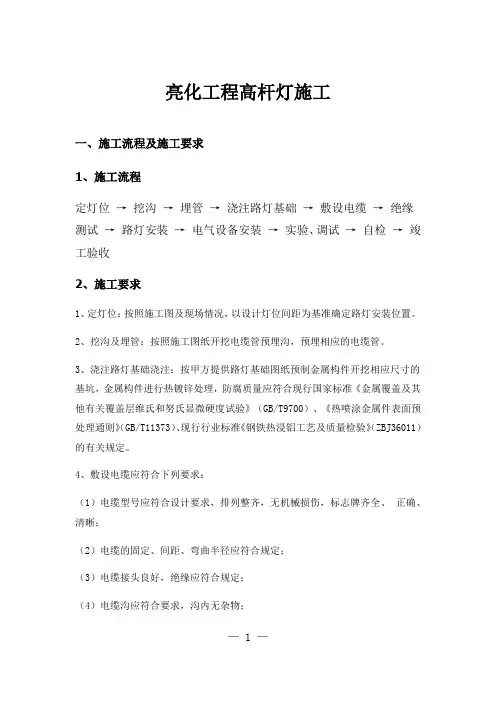

亮化工程高杆灯施工一、施工流程及施工要求1、施工流程定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收2、施工要求1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。
2、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。
3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
4、敷设电缆应符合下列要求：（1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；（2）电缆的固定、间距、弯曲半径应符合规定；（3）电缆接头良好，绝缘应符合规定；（4）电缆沟应符合要求，沟内无杂物；— 1 —（5）保护管的连接、防腐应符合规定。
5、高杆灯安装规定同一位置的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。
基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。
浇制钢筋混凝土基础前必须排除坑内积水。
灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
