2018—2019《电路基础》期末补考试卷

一、填空题1.只存储磁能，不消耗能量的器件叫（）。

2.电位是相对于（）的电压。

3.对外提供恒定的或随时间变化的电压，而与流过它的电流无关的电源是（）源。

4.电路结构的特点是具有受控支路和（）。

5.KCL和KVL阐述的是电路结构上（）的约束关系，取决于电路的连接形式，与支路元件的性质（）。

二、选择题1.（）是电压辅助单位。

a电源b千欧c毫伏2.对外提供恒定的电压，而与流过它的电流无关的电源是（）。

a电压源b瓦特c电流源3.任一电路的任一节点上，流入节点电流的代数和等于（）。

a零b 一c不定4.KCL和KVL阐述的是电路结构上（）的约束关系。

a电流b电压c电流和电压5.为了某种需要，可将电路中的某一段与电阻或变阻器并联，以起（）的作用。

a分流b分压c减小电阻6.与理想电压源（）联的支路对外可以开路等效。

a串b并c混7.以假想的回路电流为未知量，根据KVL定律列出必要的电路方程，再求解客观存在的各支路电流的方法，称（）电流法。

a回路b节点c支路8.大小和方向随时间按一定规律作周期性变化，一个周期内的平均数值为零的电流、电压或电动势叫（）。

a正弦交流电b交流电c直流电9.提高功率因数的原则是补偿前后（）不变。

a Pb U cPU10.电源绕组首端指向尾端的电压称为（）电压。

a相b线c直流三、判断题1 .电压的基本单位是欧姆。

（）2.电烙铁可以用电阻的模型来等效。

（）3.当电流、电压的实际值远小于额定值时，电气设备最省电。

4.电气设备只有在轻载状态下工作，才最经济合理、安全可靠。

（）5.受控源不能独立向外电路提供能量。

（）6.开路是电路中的两点由于某种原因短接在一起。

（）7.在负载的额定电压低于电源电压的情况下，通常需要与负载并联一个电阻，以降落一部分电压。

（）8.为了限制负载中过大的电流，将负载并联一个限流电阻。

（）9.正弦交流电在电力供电系统中广泛应用是因为计算方便。

（）10.在交流电路中，电流的大小和方向、电压的大小和极性都随时间的变化而变化。

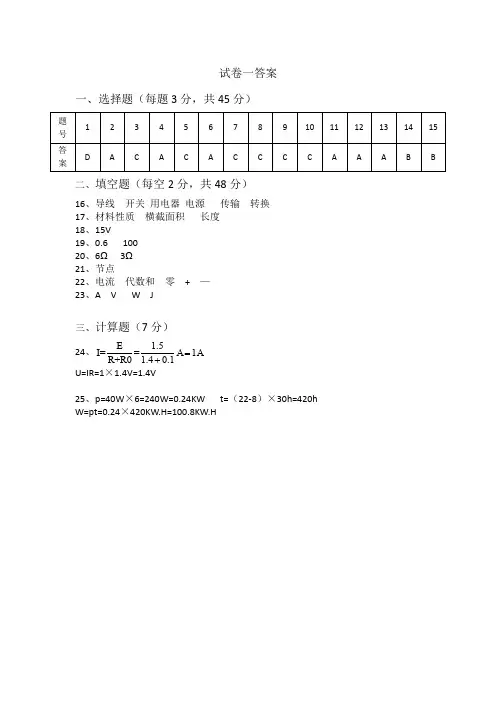

试卷一答案一、选择题（每题3分，共45分）二、填空题（每空2分，共48分）16、导线开关用电器电源传输转换17、材料性质横截面积长度18、15V19、0.6 10020、6Ω3Ω21、节点22、电流代数和零+ —23、A V W J三、计算题（7分）24、E 1.5I==1 R+R0 1.40.1A A=+U=IR=1×1.4V=1.4V25、p=40W×6=240W=0.24KW t=（22-8）×30h=420h W=pt=0.24×420KW.H=100.8KW.H试卷二答案二、填空题（每空2分，共40分）16、1K Ω= 1000 Ω。

1M Ω= 1000 K Ω= 106 Ω17、电路通常有 通路 、 短路 、 断路 三种状态。

18、某礼堂有10盏白炽灯，每盏灯的功率为100W ， 则全部灯点亮1小时，消耗的电能为 1 KW.H 。

19、某导体的电阻是１Ω,通过它的电流是1А，那么在1 min 内能过导体横截面的电荷量是 60 C ，电流做的功是 60 J ，它消耗的功率是 1 W 。

20、有一个电流表，内阻是100Ω，满偏电流为3mA,要把它改装成量程为6V 的电压表，需 串 联 1900 Ω的电阻。

21、已知U=－20V ，“－”号说明该电压的实际方向与参考方向 相反。

22、由电源、负载、导线和开关组成的闭合回路称为 通路 。

23、 电动势为3V 的电源，与5Ω的电阻接成闭合电路，电源两极间的电压为2.5V ，此时电路中的电流为 0.5A ，内阻R0为 1 Ω。

24、电荷的_____定向___移动形成电流.它的大小是指单位__时间_____内通过导体截面的电荷量.25、KCL 的数学表达式为 ∑I=0 ；KVL 的数学表达式为∑U=0 。

四、计算题 (5分+5分) 36、P 40I===0.18A U 22037、0E 1.5I==A=1A R+R 1.38+0.12U=IR=1×1.38V=1.38V 试卷三答案一、选择题（4′×10 ）二、填空题（ 20′）1. 内部不包含支路的回路称为网孔。

系名____________班级____________姓名____________学号____________密封线内不答题成都信息工程大学考试试卷2018—— 2019学年第1学期课程名称：电子技术基础 使用班级：网络空间安全学院、软件工程学院、计算机学院2017级 试卷形式：闭卷 开卷一 填空选择（20分）1. 一个二端元件，其两端总能保持一定的电压而与流过的电流无关，则该元件称为________。

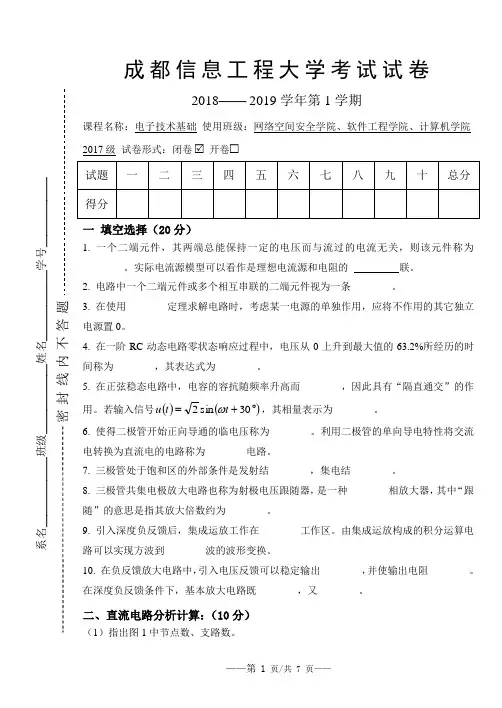

实际电流源模型可以看作是理想电流源和电阻的_ 联。

2. 电路中一个二端元件或多个相互串联的二端元件视为一条________。

3. 在使用________定理求解电路时，考虑某一电源的单独作用，应将不作用的其它独立电源置0。

4. 在一阶RC 动态电路零状态响应过程中，电压从0上升到最大值的63.2%所经历的时间称为________，其表达式为________。

5. 在正弦稳态电路中，电容的容抗随频率升高而________，因此具有“隔直通交”的作用。

若输入信号()()︒+=30sin 2t t u ω，其相量表示为________。

6. 使得二极管开始正向导通的临电压称为________。

利用二极管的单向导电特性将交流电转换为直流电的电路称为________电路。

7. 三极管处于饱和区的外部条件是发射结________，集电结________。

8. 三极管共集电极放大电路也称为射极电压跟随器，是一种________相放大器，其中“跟随”的意思是指其放大倍数约为________。

9. 引入深度负反馈后，集成运放工作在________工作区。

由集成运放构成的积分运算电路可以实现方波到________波的波形变换。

10. 在负反馈放大电路中，引入电压反馈可以稳定输出________，并使输出电阻________。

在深度负反馈条件下，基本放大电路既________，又________。

二、直流电路分析计算：（10分）（1）指出图1中节点数、支路数。

电路期末复习题（含答案）电路试题第⼀部分填空题1. 对于理想电压源⽽⾔，不允许短路，但允许开路。

2. 当取关联参考⽅向时，理想电容元件的电压与电流的⼀般关系式为dtdu C i ?=。

3. 当取⾮关联参考⽅向时，理想电感元件的电压与电流的相量关系式为u=-Ri 。

4. ⼀般情况下，电感的电流不能跃变，电容的电压不能跃变。

5. 两种实际电源模型等效变换是指对外部等效，对内部并⽆等效可⾔。

当端⼦开路时，两电路对外部均不发出功率，但此时电压源发出的功率为 0 ，电流源发出的功率为s2s R I ；当端⼦短路时，电压源发出的功率为ss R U 2，电流源发出的功率为 0 。

6. 对于具有n 个结点b 个⽀路的电路，可列出n-1个独⽴的KCL ⽅程，可列出b-(n-1)个独⽴的KVL ⽅程。

7. KCL 定律是对电路中各⽀路电流之间施加的线性约束关系。

8. 理想电流源在某⼀时刻可以给电路提供恒定不变的电流，电流的⼤⼩与端电压⽆关，端电压由外电路/负载来决定。

9. 两个电路的等效是指对外部⽽⾔，即保证端⼝的伏安特性/VCR 关系相同。

10. RLC 串联谐振电路的谐振频率ω11. 理想电压源和理想电流源串联，其等效电路为理想电流源。

理想电流源和电阻串联，其等效电路为理性电流源。

12. 在⼀阶RC 电路中，若C 不变，R 越⼤，则换路后过渡过程越长。

13. RLC 串联谐振电路的谐振条件是 CL ωω1-=0。

14. 在使⽤叠加定理适应注意：叠加定理仅适⽤于线性电路；在各分电路中，要把不作⽤的电源置零。

不作⽤的电压源⽤短路代替，不作⽤的电流源⽤开路/断路代替。

受控源不能单独作⽤；原电路中的受控源不能使⽤叠加定理来计算。

15. 诺顿定理指出：⼀个含有独⽴源、受控源和电阻的⼀端⼝，对外电路来说，可以⽤⼀个电流源和⼀个电导的并联组合进⾏等效变换，电流源的电流等于⼀端⼝的电流，电导等于该⼀端⼝全部置零后的输⼊电导。

电子电路理论基础期末考试试卷及答案一、选择题（每题2分，共40分）1. 导体的电阻率指的是（）。

A. 电阻的倒数B. 导体的电阻大小C. 导体的电阻和导体的长度、面积、材质有关D. 导体的电阻和导体的长度、面积、电阻率有关2. 电势能是电荷由（）增加或减少的能量。

A. 高电势点向低电势点B. 低电势点向高电势点C. 电荷排斥区域向电荷吸引区域D. 电荷吸引区域向电荷排斥区域3. 对于串联电路，电流（）。

A. 在各个电阻中的值相等B. 取决于电阻的大小C. 取决于电压的大小D. 在各个电阻中的值不相等4. 根据欧姆定律，电阻的电流与电阻的（）成正比。

A. 长度B. 面积C. 电阻率D. 阻抗5. 以下哪一项是描述电阻的物理量？A. 电机B. 电势差C. 电D. 热量……二、问答题（每题15分，共60分）1. 什么是电路的串联和并联？答：串联电路是指电阻、电容或电感等元件以线性方式依次连接的电路。

并联电路是指电阻、电容或电感等元件以分叉方式连接在一起的电路。

2. 什么是电阻？答：电阻是指材料对电流的阻碍能力。

电阻的大小决定了电流的大小。

3. 欧姆定律的公式是什么？答：欧姆定律的公式是V=IR，其中V是电压，I是电流，R是电阻。

……三、计算题（共20分）1. 在电路中，一个电源电压为12V，电阻为3Ω，请计算通过该电路的电流大小。

答：根据欧姆定律，电流为I=V/R=12V/3Ω=4A。

2. 串联电路中有两个电阻分别为4Ω和6Ω，请计算总电阻。

答：串联电路中总电阻为两个电阻之和，所以总电阻为4Ω+6Ω=10Ω。

……四、简答题（每题10分，共40分）1. 什么是电流？答：电流是电荷单位时间内通过导体的数量。

它是电荷运动产生的现象，以安培（A）为单位。

2. 什么是电势？答：电势是指电荷在电场中具有的能量状态。

它是电荷在电场中移动时所经过的势能变化量，以伏特（V）为单位。

3. 什么是功率？答：功率是指单位时间内消耗或产生的能量。

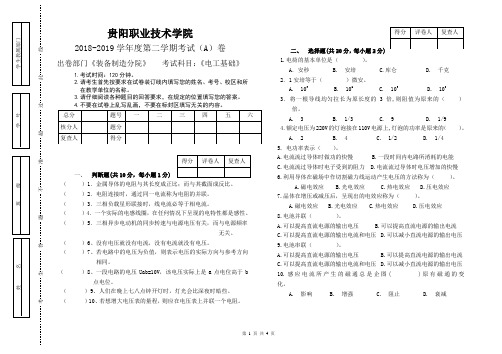

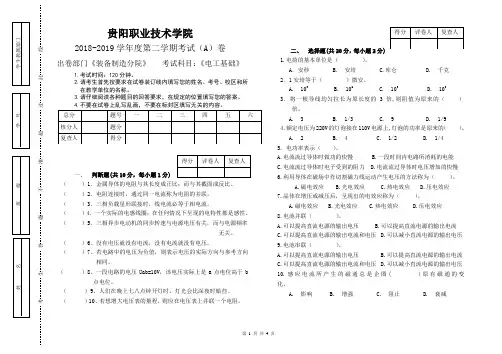

贵阳职业技术学院2018-2019学年度第二学期考试（A）卷出卷部门《装备制造分院》考试科目：《电工基础》1.考试时间：120分钟。

2.请考生首先按要求在试卷装订线内填写您的姓名、考号、校区和所在教学单位的名称。

3.请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4.不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、判断题(共10分，每小题1分)（）1．金属导体的电阻与其长度成正比；而与其截面成反比。

（）2．电阻连接时，通过同一电流称为电阻的并联。

（）3．三相负载星形联接时，线电流必等于相电流。

（）4．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

（）5．三相异步电动机的同步转速与电源电压有关，而与电源频率无关。

（）6、没有电压就没有电流，没有电流就没有电压。

（）7、若电路中的电压为负值，则表示电压的实际方向与参考方向相同。

（）8、一段电路的电压Uab=10V，该电压实际上是a点电位高于b 点电位。

（）9、人们在晚上七八点钟开灯时，灯光会比深夜时暗些。

（）10、若想增大电压表的量程，则应在电压表上并联一个电阻。

二、选择题(共20分，每小题2分)1.电荷的基本单位是（）。

A．安秒 B. 安培 C.库仑 D. 千克2．1安培等于（）微安。

A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（）倍。

A. 3B. 1/3C. 9D. 1/94．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（）。

A. 2B. 4C. 1/2D. 1/45. 电功率表示（）。

A.电流流过导体时做功的快慢B.一段时间内电路所消耗的电能C.电流流过导体时电子受到的阻力D.电流流过导体时电压增加的快慢6.利用导体在磁场中作切割磁力线运动产生电压的方法称为（）。

A.磁电效应B.光电效应C.热电效应D.压电效应7.晶体在增压或减压后，呈现出的电效应称为（）。

＋ u2 － ＋
u
Zc
N
－
桂林电子科技大学试卷
图9
3
学海无 涯
2018-2019 学年第 一 学期
课号 BT122003_01
《电路与电场导论》期末考试A 卷参考答案
一、选择题（10 题，每小题 3 分，共 30 分） 1、B 2、B 3、C 4、D 5、A 6、C 7、C 8、A 9、A 10、B 11、C 12、
三、计算题（3 题，共 40 分） 1、 如图 7 பைடு நூலகம்示电路，试用网孔分析法求 ux 和 u1。（10 分）
解：网孔电流 i1～i3 方向如图示：(3 分）
1A
i1 1Ω
- ux +
2Ω i2
1Ω
+
2u1 i3 2Ω
-
+
u1
2i1 i3 uX - 2i2 2u 1 u X
3i3 i 1 2u 1
＋
I
2 cos(1000t 30 0 )－V ，u2 5 2
7V
I1
2I1
U1
cos2(1Ω000
t
60
0
)
V
，ROZc －
j10 ，
求二端网络N 的输 入阻抗和（有a功）功率－。 0 分） 0.5A (1
（b）
＋ u2 － （c）
＋
解：原电路对应的相量电路u如图解Z9c(a)所
图解 8 。(N未画图不扣分）电压相量为
15、在稳定的直流电路中，动态元件电容的(
)。
A、电压不一定为零 B、电压一定为零 C、电流一定为零 D、电流不停变动
得分 评卷人 二、填空题（共 15 个小题，每小题 2 分，共 30 分）。

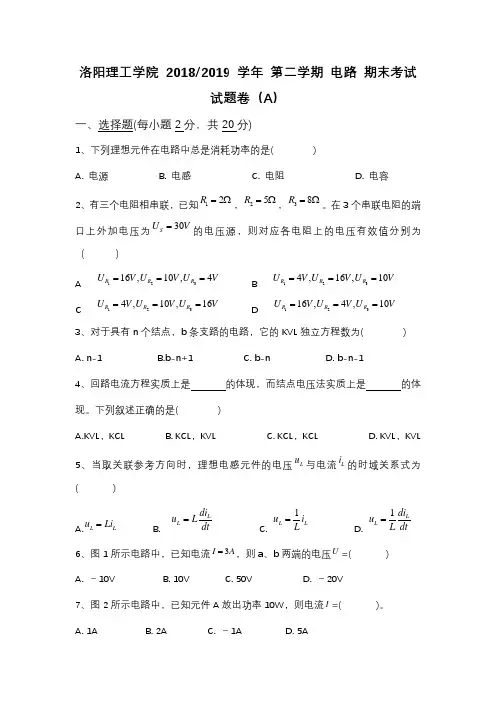

洛阳理工学院 2018/2019 学年 第二学期 电路 期末考试试题卷（A ）一、选择题(每小题2分，共20分)1、下列理想元件在电路中总是消耗功率的是( )A. 电源B. 电感C. 电阻D. 电容 2、有三个电阻相串联，已知12R =Ω，25R =Ω，38R =Ω。

在3个串联电阻的端口上外加电压为30S U V=的电压源，则对应各电阻上的电压有效值分别为（ ） A 12316,10,4R R R U V U V U V=== B1234,16,10R R R U V U V U V ===C1234,10,16R R R U V U V U V === D 12316,4,10R R R U V U V U V ===3、对于具有n 个结点，b 条支路的电路，它的KVL 独立方程数为( ) A. n-1 B.b-n+1 C. b-n D. b-n-14、回路电流方程实质上是 的体现，而结点电压法实质上是 的体现。

下列叙述正确的是( )A.KVL ，KCLB. KCL ，KVLC. KCL ，KCLD. KVL ，KVL5、当取关联参考方向时，理想电感元件的电压Lu 与电流Li 的时域关系式为( )A.L Lu Li = B.L L di u Ldt = C. 1L L u i L = D. 1L L di u L dt =6、图1所示电路中，已知电流A I 3=，则a 、b 两端的电压U =( ) A. －10VB. 10VC. 50VD. －20V7、图2所示电路中，已知元件A 放出功率10W ，则电流I =( )。

A. 1AB. 2AC. －1AD. 5A图1 图2 8、图3所示电压波形可用阶跃函数表示为（）A.2()(1)t tεε-+-B.2()3(1)(3)t t tεεε-++-+C.2()3(1)(3)t t tεεε-+--- D. 2()3(1)t tεε-+-10V +-4Ω1.2H6Ω图3 图49、图4所示电路的时间常数为（）A. 2.4sB. 0.2sC. 0.5sD.2s10、电容上的（）一般不能跃变。

2018-2019学年度高等学院期末学分测试卷（电气工程及自动化电路复习题）一、单项选择题：1、 电流与电压为关联参考方向是指( ) A.电流参考方向与电压降参考方向一致 B.电流参考方向与电压升参考方向一致 C.电流实际方向与电压升实际方向一致 D.电流实际方向与电压降实际方向一致2、 应用叠加定理时，理想电压源不作用时视为 ( ).A. 开路B.短路C. 电阻D. 理想电压源 3、直流电路中,( ) 。

A 感抗为0，容抗为无穷大B 感抗为无穷大，容抗为0C 感抗和容抗均为0D 感抗和容抗均为无穷大 4、在正弦交流电路中提高感性负载功率因数的方法是( )。

A 负载串联电感B 负载串联电容C 负载并联电感D 负载并联电容 5、正弦电压 u (t ) =2U cos (ωt + θu )对应的相量表示为( )。

A.u U U θ=∠B.u U U θ∙=∠ C.u U θ∠ D.u U θ∙=∠6、任意一个相量乘以j 相当于该相量( )。

A 逆时针旋转90oB 顺时针旋转90oC 逆时针旋转60oD 逆时针旋转60o 7、三相对称电源星型联结，相、线电压的关系为( )。

A ．线电压是相电压的3倍，且线电压滞后对应相电压30°B 30°C 30°D 30°8、电路如图1-1所示，电压源( )A. 吸收120W 功率B. 吸收0功率C.产生120W 功率D. 无法计算9、电路如图2所示，R ab = （ ）。

A ． 100ΩB ．50ΩC ．150ΩD ．200Ω 10、一阶电路全响应的三要素法中所指的三要素是( )。

A.初始值、稳态值、时间常数B.初始值、零状态响应、时间常数C.零输入响应、零状态响应、全响应D.零输入响应、稳态值、时间常数1、图1-1示电路，开关闭合后电路与断开时比较，（ ）A.电路中各支路电压与电流都不变B.I 0改变，其余支路变量不变C.I 0不变，其余支路变量有改变D.各支路电压与电流都会改变K图1-12、电路中某元件两端的电压u = 2202cos(314t-90°)伏，通过的电流i= 10cos314t 安，则该元件是（ ）。

C)1.2A
D)1A
8、功率因数角9是()
B)2sin(103t + 53.1°)A
C)2V2sin(103t-53.1°)A
D)2V2sin(103t+53.1°)A
4、在图示电路中，各电阻值和5、Us】、Us2值均已知。 欲用支路电流法求解流过电阻Rg的电流Ig，需列出独 立的电流方程数和电压方程数分别为()
A)3和3B)4和3
C)4不口4D)3和4
5、右图所示电路，8、b两端可等效成一个(
A)6A的理想电流源
B)6V的理想电压源
C)6A的理想电流源或6V的理想电压源
D)不能代替，仍为原电路
6、右图所示电路中，已知I=9A,则1尸(
A)6A B) 9A
C) OA D) 3A
7、在图示电路中，开关S在匸0瞬间闭合,
则心(0+)为()
A)2.4A
B)0A
**
**
**
诜*
*
*
*
*

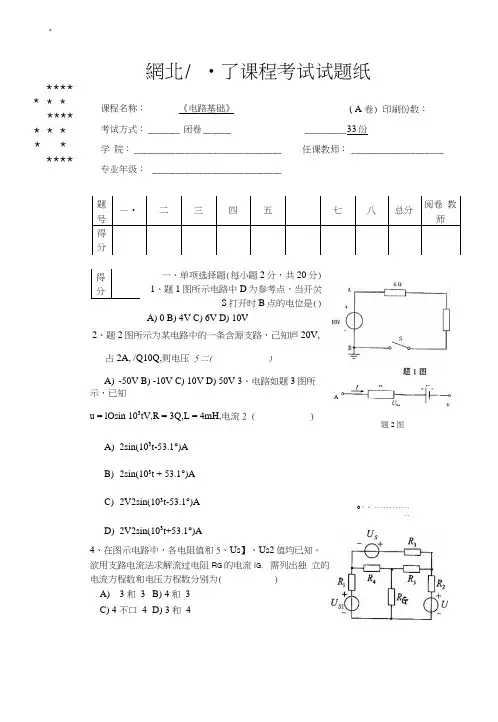

網北/ •了课程考试试题纸
*
*
*
*
*
*
*
*
*
*
*
*
课程名称：《电路基础》
考试方式：闭卷
****
(A卷) 印刷份数：33份
任课教师：
*
*
*
*
题 号
—•
二
三
四
五
七
八
总分
阅卷 教师
得 分
学 院：
专业年级：
一、单选择题(每小题2分，共20分)
1、题1图所示电路中D为参考点，当开关S打开时B点的电位是()
A)0B) 4V C) 6V D) 10V

桂 林 电 子 科 技 大 学 试 卷2018-2019 学年第 一 学期 课号 BT122003_01课程名称电路与电场导论 （A 、B 卷; 开、闭卷） 适用班级（或年级、专业）17电子信息类考试时间 120 分钟 班级 学号 姓名一．选择题：本大题共15个小题，每小题2分，共30分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

1、已知空间有a 、b 两点，电压U ab =8V ，a 点电位为V a =3V ，则b 点电位V b 为（ ）。

A 、5V B 、－5V C 、11V D 、15V2、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为：（ ）。

A 、4:9 B 、9:4 C 、2:3 D 、3:23、图1所示电路中，已知元件A 放出功率10W ，则电流I =( )。

A 、 1A B 、2A C 、－1AD 、 5A图24、如图2所示电路，I 1=( )。

A 、 B 、－1A C 、 D 、2A5、由电压源、电流源的特性知,几个( )的电压源可以等效为一个电压源；几个( )的电流源可以等效为一个电流源，电压源与任意二端元件( )，可以等效为电压源；电流装订线内请 勿答题源与任意二端元件( )，可以等效为电流源。

（ ① 并联 ② 串联 ） A 、② ，① ，① ，② B 、①，②，②，① C 、② ，①， ② ，① D 、①，②，①，②6、用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻。

其独立电源置零是指（ ）。

A 、独立电压源开路，独立电流源短路B 、独立电压源短路，独立电流源短路C 、独立电压源短路，独立电流源开路D 、以上答案都不对 7、314μF 电容元件用在100Hz 的正弦交流电路中，所呈现的容抗值为（ ） A 、Ω B 、Ω C 、Ω D 、51Ω8、如图3所示单口网络的等效电阻等于（ ） A 、2Ω B 、4Ω C 、6Ω D 、-2Ω图39、如图4所示单口网络的开路电压oc u 等于（ ） A 、3V B 、4V D 、5V D 、9V图410、如图5所示单口网络的短路电流sci等于（ ）A 、-1AB 、1AC 、D 、3A图5Ω4ab6VΩ6V 3V11、如图6所示单口网络相量模型的等效阻抗等于（ ） A 、(3+j4) ΩB 、 ΩC 、+ ΩD 、+ Ω图612、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为( ) A 、 B 、 C 、 D 、13、若RLC 串联电路的谐振频率为Hz f 10000=，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

RF
–
+ R1 uI –
+ + R2
+ uO
–
（3 分）
R1 RF 100K 20K
5
5
（1 分）
R2 R1 / /RF 16.67K
（1 分）
2、解：由 Uo=11Ui 知，运算放大器电路为同相输入电路，电路图如下：
（3 分）
R1 RF 100K 10K 111 10
（1 分）
R2 R1 / /RF 9.09K 9K
RB 500K
Ic IB 50 0.04mA 2mA
（2 分） （2 分）
UCE UCC RCIC 20V 6K 2mA 8V
（2 分）
评分标准：公式正确得 1 分，计算正确得 1 分。
3、截止
（1 分）
八、(10 分)
1、解：由 Uo=-5Ui 知，运算放大器电路为反向输入电路，电路图如下：
)
uC
()]
e-
t
4 (9 4) e- t 0.1
(4 5e-10t )V
（2 分）
该题解答必须采用三要素法求解，非三要素法求解不得分。必须有必要的 求解过程，无求解过程只有答案者，扣求解过程分。无单位不扣分，如果单位错 误扣一分。
六、(10 分)
电路总阻抗： Z R j( X L XC ) 10 j(30 30) 10 100 （2 分） 电流： I U 200 A 20A （2 分）
0 .4
0 .6 A
注：少乘以二分之一扣 2 分；
（2 分）
或用两种电源等效变换求解：
U 3V
（5 分）
R 2.5
（2 分）
I3
U R

2018-2019学年第二学期期末考试2018级电子技术基础试题姓名：班级：总分：一、填空题（本题每空1分）1．在N型半导体中是多数载流子，是少数载流子。

PN结正向偏置时导通，反向偏置时截止，故PN结具有性。

2．电路如图1—1所示，设二极管的导通电压U D＝0.7V，则图1—1（a）中U O＝V，图1—1（b）中U O＝V。

3．在共射放大电路中，若静态工作点设置得过高，则将产生失真；若静态工作点设置得过低，则将产生失真。

4．要使晶体三极管起电流放大作用，其发射结应偏置，集电结应偏置。

5．由于场效应管仅靠载流子导电，故又称单极性晶体管，它是控制型器件。

6．共射放大电路的输出电压与输入电压的相位。

（填相同或相反）7．因共集电路具有输入电阻、输出电阻的特点，故可作为多级放大电路的级、级或级。

8．为了稳定放大电路的输出电流，应引入负反馈；为了减小放大电路的输入电阻，应引入负反馈；为了稳定放大电路的静态工作点，应引入负反馈；为了减小非线性失真，应引入负反馈。

9．单管功放的理想效率为，OCL电路的理想效率为。

10．对功率放大电路的要求是输出功率要，转换效率要。

二、选择题（本题满分30分）1.三极管的主要特性是具有（）作用。

A.电压放大B.单向导电C.电流放大D.电流与电压放大2.一个正常放大的三极管，测得它的三个电极c、b、e的电位分别为6V、3.7V、3.0V，则该管是（）管。

A.锗PNPB.锗NPNC.硅PNPD.硅NPN3.三极管各极对地电位如图1-3-1所示，则处于放大状态的硅三极管是( )（a）（b）图1—14．在单相桥式整流电路中，若有一只整流管接反，则（）。

A. 输出电压约为2U DB. 变为半波直流C. 整流管将因电流过大而烧坏D、正常工作5.一个多级放大器由两个相同的放大器组成，已知每级的通频带为15KHz,放大器总通频带为（）A、15KHzB、30KHzC、大于15KHzD、小于15KHz6.一个三级放大器，各级输入阻抗分别为R i1=1MΩ，R i2=100KΩ，R i3=200KΩ，则此多级放大电路的输入阻抗为( )。

《电路与电子技术基础》期末考试试卷（A ）时间：120分钟 班级学号姓名成绩 【注意事项】1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔；2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）；3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。

一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的字母填在括号内）1．测得一放大电路中三极管各极电压如考试题图1所示：该管为（）。

A.PNP 型硅管 B.NPN 型硅管 C.PNP 型锗管 D.NPN 型锗管2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（）。

A.正向特性工作区B.反向击穿区C.正向特性非工作区D.特性曲线所有区域 3．组合逻辑电路的设计是指（）。

A.已知逻辑要求，求解逻辑表达式并画逻辑图的过程B.已知逻辑要求，列真值表的过程C.已知逻辑图，求解逻辑功能的过程4．考试题图2所示电路的u S (t )=2costV ，则电感电流i L (t )的初相等于（）。

A.26.6°B.－26.6° C.63.4°D.－63.4°5．电流并联负反馈对放大器的输入、输出的电阻的影响是（）。

A.减小输入电阻及输出电阻B.减小输入电阻、增大输出电阻C.增大输入电阻、减小输出电阻D.增大输入电阻及输出电阻 6．考试题图3所示电路中的电压U 为（）。

A.5V B.-5V C.10V D.7V7．TTL 与非门中多余的输入端应接电平是（）。

A.低B.地C.高D.悬空8．考试题图4所示电路的节点电压方程为（）。

A.11112111R U I U R R s s +=⎪⎪⎭⎫⎝⎛+ B.1111321111R U I U R R R s s +=⎪⎪⎭⎫⎝⎛++考试题图31考试题图2u s (t _C.111111s s s R U I U R += D.111321111s s I U U R R R +=⎪⎪⎭⎫⎝⎛++ 9．根据所学知识判断下列各式正确的是（）。

2018-2019学年度第一学期期末考试试题(二) 18级《电工电子技术基础》试卷A卷2018-2019学年度第一学期期末考试试题(二)18级《电工电子技术基础》试卷A卷本卷适用班级：18汽修32.33.34班级考试形式：闭卷考试时间：45分钟基本信息：[矩阵文本题] *一、单选题，将正确答案的编号填在括号里。

（每题1分，共30分; 66题抽30题）1. 下列设备中，一定是电源的为（）。

[单选题] *A.发电机(正确答案)B.冰箱C.电视机D.白炽灯2. 一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）。

[单选题] *A.增大(正确答案)B.不变C.减小D.不能确定3. 3个相同的电容器并联之后的等效电容与它们串联之后等效电容之比（） [单选题] *A.1：9B.9：1(正确答案)C.3：1D、1：34. 判断载流直导体在磁场中的受力方向是用（）判定。

[单选题] *A.右手定则B.左手定则(正确答案)C.安培定则D.右手螺旋定则5. 电容器并联使用时将使总电容量（）。

[单选题] *A.增大(正确答案)B.减小C.不变D.无法判定6. 用电压表测得电路端电压为0，这说明（） [单选题] *A.外电路断路(正确答案)B.外电路短路C.外电路上电流比较小D.电源内电阻为零7. 磁感线上任一点的（）方向，就是该点的磁场方向。

[单选题] *A.指向N极的B.切线(正确答案)C.直线D.指向S极的8. 计算复杂电路的基本定律是欧姆定律和（）定律。

[单选题] *A.节点电流B.回路电压C.楞次D.基尔霍夫(正确答案)9. 通电线圈插入铁心后，它的磁场将（）。

[单选题] *A.增强(正确答案)B. 减弱C.不变D.无法判定10. 在温度一定时，导体的电阻与下列物理量中的（）无关。

[单选题] *A.导体长度B.截面积C.材料D.电压(正确答案)11. 千瓦时( )是（）的单位。

[单选题] *A.电压B.电流C.电能(正确答案)D.电阻12. 通常电工术语“负载大小”是指（）的大小。

R 1 R 2 电工基础期末考试试卷 一、填空题（每题2分）1、当负载被短路时，负载上电压为 ，电流为 ，功率为 。

答案： 0 ； 0 ； 02、对电流的 叫电阻。

电阻大，说明导体导电能力 ，电阻小，说明导体导电能力 。

答案： 阻碍作用 ； 弱3、串联电路中的 处处相等，总电压等于各电阻上 之和。

答案： 直流；电压4、在任一瞬时，通过任意闭合面的电流的代数和恒等于 。

答案： 05、电路主要由 、 、 三部分组成。

答案：电源；开关；负载6、已知 R 1>R 2，在它们的串联电路中R 1比R 2取得的功率 ，在它们的并联电路中R 1比R 2取得的功率 。

答案：大 ;小7、如图电路，已知R1=3，R2=6，则等效电阻R= 。

答案：2Ω 8、电阻上的电流与它两端的电压之是常数，这种电阻称为 电阻。

答案：线性9、已知Ω=Ω=Ω=2,3,6321R R R ，把它们串联起来后的总电阻R= 。

答案：11Ω10、在并联电路中，等效电阻的倒数等于各电阻倒数 。

并联的的电阻越多，等效电阻值越 。

答案：之和；小11、理想电压源的内阻为 ，理想电流源的内阻为 。

答案：0；∞12、并联电路电流分配原则是：每个电阻上分配的电流的大小，与其 成 比。

答案：电阻；反13、已知一个I S =2A,R 0=2Ω的电流源，等效成一个电压源，则E= ，R 0= 。

答案： 4V ； 2Ω14、电路的三种工作状态是、短路。

答案：通路；开路15、电流所做得功，简称（即电能），单位为，用字母W表示，电能的另一个常用单位是千瓦时，用符号k W·H,即通常所说的一度电，它和焦耳的换算关系为1k W·H= J10答案：电功；瓦特；3.6×616、并联电容器的等效电容量总是其中任一电容器的电容量。

并联电容器越多，总的等效电容量。

答案：大于；越大17、某直流电源开路时的端电压为12V，短路电流为3A，则外接一只阻值为6Ω的电阻时，回路电流为。

远安县职业教育中心学校一年级《电工基础》2018至2019学年度第一学期期末考试试卷（限时：90分钟 满分:100分）班级 姓名 分数 .一、 选择题（每题3分，共45分）1、某导体两端电压为100V ,通过的电流为2 A,导体的电阻应为( )ΩA 、100B 、200C 、0.02D 、502、下列用于测量电能消耗的仪表是（ ）A 、电能表B 、万用表C 、功率表D 、兆欧表3、测试电气设备或线路是否带电，应该使用（ ）A 、电压表B 、万用表C 、验电器D 、电流表4、两个电阻R 1=3Ω，R 2=2Ω串联后的等效电阻为（ ）ΩA 、5B 、6C 、6/5D 、5/65、下列设备中属于电源的是（ ）A 、冰箱B 、白炽灯C 、干电池D 、电脑6、在图1中,电路的节点数为（ ）。

A 、1B 、2C 、3D 、4 7、上题中电路的支路数为（ ）。

A 、1B 、2C 、3D 、4 8、上题中电路的回路数为（ ）A 、1B 、2C 、3D 、49、电路如图2所示，I=（ ）A A 、-3 B 、3 C 、9 D 、-910、家用电器的开关应接在（ ） A 、地线 B 、中性线 C 、相线11、下列哪种仪表不能用来测电阻（ ） A 、功率表 B 、万用表 C 、直流单臂电桥 D 、兆欧表12、测量电流时，电流表应和被测支路（ ）使用A 、串联B 、并联C 、串联、并联都可以13、触电时人体所受威胁最大的器官是（ ）A 、心脏B 、大脑C 、皮肤D 、四肢14、两个3Ω的电阻串联，等效电阻是（ ）I 3A 图2图1A、1.5ΩB、6ΩC、0D、不能确定15、如图所示电路，由KVL可知，电压U为（）A、11VB、9VC、5VD、3V二、填空题（每空2分，共48分）16、电路是由________ ,_________, ___________和___________等组成的闭合回路.电路的作用是实现电能的________和________.17、影响电阻大小的因素有________ ,________ ,和________ ,、18、已知a、b两点的电位V a=10V，V b=－5，则电压U ab=________V19、两个并联电阻，其中R1=300Ω，通过R1的电流I1=0.2A，通过整个并联电路的电流I=0.8A，则R2中的电流I2=________A,R2=_________Ω20、两个电阻，将他们串联时总电阻是9Ω，将他们并联时总电阻是2Ω。
