H44W不锈钢法兰旋启式止回阀介绍

常见止回阀的结构及其选用【旋启式止回阀结构图】H44H、H44Y、H44W型法兰旋启式止回阀系列产品可做到PN420的压力，DN1200以上的口径，根据壳体和密封材料不一样，可以使用任何工作介质和和任何工作温度范围，铸钢旋启式止回阀适用于水、蒸汽、气体，旋启式止回阀适用于水、油、气、食品、油品、药品等多种介质工况。

【旋启式止回阀特点】1、阀瓣关闭快速，水锤压力小；2、水平或垂直管道均可使用，安装方便；3、流道通畅、流体阻力小；4、动作灵敏、密封性能好；5、阀瓣行程短、关阀冲击力小；6、整体结构、简单紧凑、造型美观；7、使用寿命长、可靠性高。

【旋启式止回阀标准】设计规范：GB/T 12236 BS 1868结构长度：GB/T 12221 ASME B16.10法兰连接：GB/T 9113 ASME B16.5试验与检验：GB/T 13927 API 598 API 6D【蝶形止回阀结构图】H76H、H76Y、H76W型对夹蝶形止回阀产用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

该止回阀采用对夹式连接，蝶板为两个半圆，也叫蝶形止回阀，采用弹簧强制复位，阀门打开时双瓣成蝶形，也称作蝶形止回阀，其密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

【蝶形止回阀特点】1、结构简单，重量轻，特别适合低压大口径管道；2、对夹连接方式，生产工艺简单，拆装方便；3、密封面可为本体堆焊耐磨材料或橡胶，使用范围广，密封可靠。

【蝶形止回阀标准】设计规范：API 594结构长度：GB/T 12221 API 594法兰连接：GB/T 9113 JB/T 79 ASME B16.5试验与检验：GB/T 13927 JB/T9092【升降式止主要结构图】H41H、H41Y、H41Y型升降式止回阀系列产品的阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在小口径高压止回阀上阀瓣可采用圆球。

止回阀技术参数【原创版】目录1.止回阀的定义与作用2.止回阀的分类3.止回阀的主要技术参数4.影响止回阀选型的因素5.止回阀的安装与维护正文1.止回阀的定义与作用止回阀，又称单向阀，是一种自动阀门，用于管路中，主要作用是防止介质倒流，保证管路中的介质按一定方向流动。

在工程中，止回阀的应用可以减少泵及管路的磨损，避免因介质倒流而引起的事故，保证设备的正常运行。

2.止回阀的分类根据结构和密封原理的不同，止回阀可分为以下几类：（1）旋启式止回阀：依靠介质的压力使阀瓣旋转达到开启或关闭的目的。

结构简单，操作方便，适用于低温、高压介质。

（2）升降式止回阀：通过阀瓣的上下移动实现开启和关闭。

密封性能好，适用于高温、高压介质。

（3）蝶式止回阀：采用蝶式结构，结构简单，操作轻便，适用于中低压介质。

3.止回阀的主要技术参数止回阀的主要技术参数包括：公称压力、公称通径、阀体材料、密封面材料、阀瓣形式、连接方式等。

这些参数直接影响止回阀的使用范围、性能和寿命。

4.影响止回阀选型的因素选择止回阀时，应考虑以下因素：（1）介质的性质：包括介质的流向、压力、温度、腐蚀性等。

（2）阀门的安装位置：水平、垂直或其他特殊位置。

（3）工作条件：如连续工作、间歇工作、高温、高压等。

（4）设备的配置要求：如法兰、螺纹、焊接等连接方式。

5.止回阀的安装与维护（1）安装时，应确保止回阀的进出口方向与设计一致，并保证阀门与管路的连接牢固。

（2）使用过程中，应定期检查止回阀的密封性能、阀瓣的灵活性等，发现问题及时处理。

（3）维护时，要定期清洗、润滑阀门，检查密封面磨损情况，及时更换磨损严重的零部件。

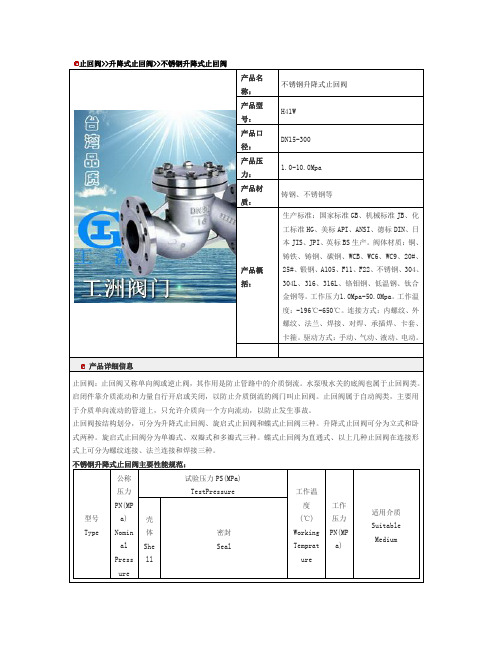

止回阀>>升降式止回阀>>不锈钢升降式止回阀产品名称：不锈钢升降式止回阀产品型号：H41W产品口径：DN15-300产品压力：1.0-10.0Mpa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

不锈钢升降式止回阀主要性能规范：型号Type公称压力PN(MPa)NominalPressure试验压力PS(MPa)TestPressure 工作温度(℃)WorkingTemprature工作压力PN(MPa)适用介质SuitableMedium 壳体Shell密封SealH41W-16P1.62.4 1.76 ≤1001.6硝酸类NitricAcidH41W-16R醋酸类AceticAcidH41W-16A ≤150硝酸类NitricAcidH41W-25P2.53.8 2.8 ≤1002.5醋酸类AceticAcidH41W-25R硝酸类NitricAcidH41W-25A ≤150醋酸类AceticAcidH41W-40P4.0 6.0 4.0 ≤100 4.0硝酸类NitricAcidH41W-40R醋酸类AceticAcid不锈钢升降式止回阀主要外形尺寸和连接尺寸：型号Type 公称通径DN（mm)NominalDiameter尺寸(mm)DimensionsL D D D Z-φd b HH41W-16P(R) H44W-16P(R)15 130 95 65 45 4-φ14 14 77 20 150 105 75 55 4-φ14 14 77 25 160 115 85 65 4-φ14 16 80 32 180 135 100 78 4-φ18 16 85 40 200 145 110 85 4-φ18 16 95 50 230 160 125 100 4-φ18 16 105 65 290 180 145 120 4-φ18 18 120 80 310 195 160 135 8-φ18 20 130 100 350 215 180 155 8-φ18 20 140 125 400 245 210 185 8-φ18 22 155 150 480 280 240 210 8-φ23 24 180 200 600 335 295 265 12-φ23 26 215H41W-25P(R) 15 130 95 65 45 4-φ14 16 77 20 150 105 75 55 4-φ14 16 77 25 160 115 85 65 4-φ14 16 80 32 180 135 100 78 4-φ18 18 85 40 200 145 110 85 4-φ18 18 95H44W-25P50 230 160 125 100 4-φ18 20 105 65 290 180 145 120 8-φ18 22 120 80 310 195 160 135 8-φ18 22 130 100 350 230 190 160 8-φ23 24 140 125 400 270 220 188 8-φ25 28 155 150 480 300 250 218 8-φ25 30 180 200 600 360 310 278 12-φ30 34 215。

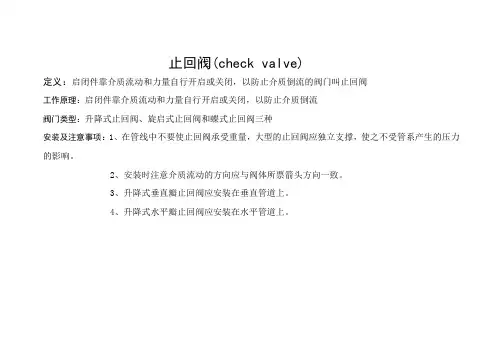

止回阀的种类、工作原理及作用等基础知识止回阀是能让流体沿固定方向流动并且自动防止其反方向流动（倒流）的一种阀门，又称止逆阀。

它是一种自动关闭阀门，在阀体内有一个阀瓣或摇板。

当介质顺流时流体将阀瓣自动顶开；当流体倒流时，流体（或弹簧力）自动将阀瓣关闭。

升降式止回阀瓣是垂直于阀体通道升降运动的，一般用于水平或垂直管道上；旋启式止回阀的阀瓣常称为摇板，摇板一侧与轴连接，摇板可绕轴旋转，旋启式止回阀一般安装在水平管道上，对于小口径的也可以安装于垂直的管道上，但要注意流量不宜太大。

止回阀一般适用于清洁介质的管路中，对含有固体颗粒和粘度较大的介质管路中不宜采用。

升降式的止回阀封闭性能比旋启式的好，但旋启式的止回阀流体阻力比升降式的小。

一般情况下旋启式止回阀适用于大口径的管路中。

按止回阀结构的不同，分为升降式止回阀、旋启式止回阀、轴流式止回阀、蝶式止回阀及其它特殊止回阀。

1、旋启式止回阀旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

旋启式止回阀分单瓣式、双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

2、升降式止回阀升降式止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，在高压小口径止回阀上阀瓣可采用圆球。

升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。

其结构与截止阀相似，阀体和阀瓣与截止阀相同。

阀瓣上部和阀盖下部加工有导向套筒，阀瓣导向筒可在阀盖导向筒内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自重降落在阀座上，起阻止介质逆流作用。

3、轴流式止回阀随着国内大型炼油及乙烯等石化项目的新建和扩建，石油天然气长输管道系统和大型乙烯装置中压缩机和大型泵等工况较苛刻的管道系统，要求选用快速关闭、较低压损及噪音的止回阀。

上海电立阀门厂电站阀门系列名称：电站阀门（核级阀门）型号：J(L)61Y/J(L)62Y/HL6-HZ1X(Y)/Z61Y/Z62Y材质：WCB/CF3/304/316L等工作温度：425~900ºC简介：“电站阀门”也称电站专用阀门/核级阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。

适用介质：水、蒸气等非腐蚀性介质。

电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。

由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

设计与制造GB/T12234 ASMEB16.34结构长度JB/T3595/ 接口连接尺寸JB/T3595 GB/T12224 /检验与试验JB/T3595 MSS SP61压力与温度基准JB/T3595 ANSI B16.34 。

主要压力等级：公称压力PN1.0~PN150 工作压力P 55 100V、P 55 140V、P 55 170V 。

电站阀结构优势：1.采用压力自紧式密封，阀体支管两端为焊接连接。

2.阀座、阀瓣密封面采用钴基硬质合金堆焊或等离子喷焊而成，耐高温,耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

电站阀基本分类：电站闸阀，电站截止阀，电站止回阀，高温高压电站阀门上海电立阀门厂闸阀系列名称：闸阀型号：Z41H(T/W)/Z44H(T/W)/Z11H(T/W)/Z43HF/Z641H/Z941H材质：WCB/CF3/304/316L/灰铸铁等工作温度：-29~500ºC简介：闸阀—上海电立阀门系列产品：高压闸阀。

高温闸阀。

高压高温闸阀。

电动闸阀Z941H。

气动闸阀Z641H。

保温闸阀BZ41H。

高温高压闸阀Z41Y/Z61Y。

两项流闸阀LXLZ971/3H。

高温灰渣闸阀。

带吹扫孔闸阀。

衬氟闸阀Z41F。

正齿轮闸阀Z442Y、伞齿轮闸阀Z542H。

平板闸阀、带导流孔闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。

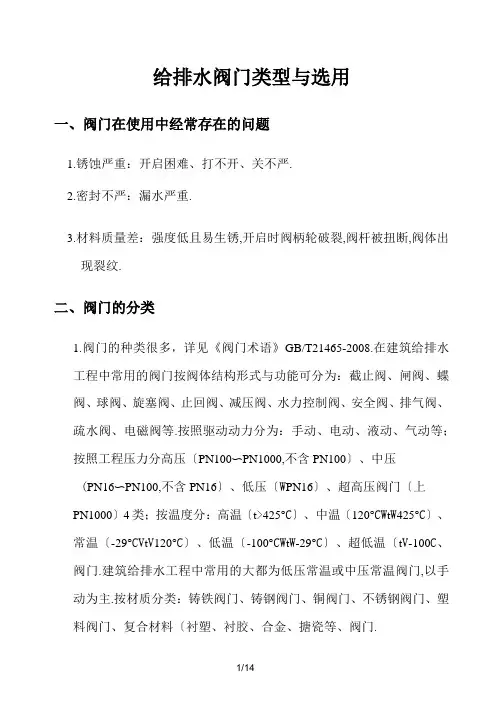

给排水阀门类型与选用一、阀门在使用中经常存在的问题1.锈蚀严重：开启困难、打不开、关不严.2.密封不严：漏水严重.3.材料质量差：强度低且易生锈,开启时阀柄轮破裂,阀杆被扭断,阀体出现裂纹.二、阀门的分类1.阀门的种类很多，详见《阀门术语》GB/T21465-2008.在建筑给排水工程中常用的阀门按阀体结构形式与功能可分为：截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等.按照驱动动力分为：手动、电动、液动、气动等；按照工程压力分高压〔PN100〜PN1000,不含PN100〕、中压(PN16〜PN100,不含PN16〕、低压〔W PN16〕、超高压阀门〔上PN1000〕4类；按温度分：高温〔t>425°C〕、中温〔120°CW t W425°C〕、常温〔-29°CV t V120°C〕、低温〔-100°CW t W-29°C〕、超低温〔t V-100C、阀门.建筑给排水工程中常用的大都为低压常温或中压常温阀门,以手动为主.按材质分类：铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料〔衬塑、衬胶、合金、搪瓷等、阀门.三、阀门的选用与阀门型号的含义20##3月份土建学会建筑给排水分会举办的技术交流会上,由中国建筑设计研究院杨世兴老前辈主讲的《关于建筑给水系统阀门选用的意见》的相关资料供大家参考.《建筑给排水设计手册》上册P27页有关阀门的选用要求也比较合理：阀门型号的含义详见《阀门型号编制方法》/T308-2004与《建筑给排水设计手册》下册P306页.阀门型号组成部分与编制顺序：阀门类型、驱动方式、连接方式、结构方式、密封面材料或衬里材料类型、压力代号、阀体材料.安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,驱动方式代号省略.气动或液动阀门：常开式6K、7K表示；常闭式6B、7B表示.防爆电动装置的阀门用9B表示.阀门密圭寸副材料均为阀门的本体材料时，密圭寸面材料代号用"W"表示.当密封副的密封面材料不同时,以硬度低的材料表示.公称压力W1.6MPa的灰铸铁阀门的阀体材料代号省略；公称压力上2.5MPa 的碳素钢阀门的阀体材料代号省略；阀门材质常见的有灰铸铁〔H〕可锻铸铁＜K＞、球墨铸铁＜Q＞、铜合金＜T＞、铬镍系不锈钢〔ZGlCrl8Ni9Ti〕＜P＞、CF8M〔316〕不锈钢、碳钢＜C＞等；阀板材料常见的有电镀球墨铸铁、铜合金、铬镍系不锈钢ZG1Cr18Ni9Ti、钛钢、CF8M〔316〕不锈钢、碳钢、CF8〔304〕不锈钢等.结合给排水设计说明中经常出现的各类阀门,举例说明：1•生活给水管DN>50mm采用蝶阀〔不锈钢阀芯或铜芯〕，DN<50mm采用全铜质截止阀,工作压力为xMPa.a・蝶阀蝶阀结构型式按其蝶板位置不同分为中线型与偏心型；按其连接形式，分为法兰连接与对夹连接.给水管道用蝶阀与公称压力大于PN10的其他用途蝶阀，不应使用灰铸铁材料制作阀体和蝶板等承压件.与饮用水接触的铜合金零件含锌量应小于16%,含铅量不应大于8%；蝶阀用于生活饮用水管道时,应符合《生活饮用水输配水设备与防护材料的安全性评价标准》GB/T17219.蝶阀密封分单密封与双密封：单向密封蝶阀是蝶阀的蝶板正面在关闭时，必须面对介质的流向；介质只向一个方向流动，在阀体上要有表示介质流动方向的箭头•安装时应注意介质流动方向.双向密封蝶阀是蝶板可以面对或背对介质的流向，安装时无需注意介质流动方向，在阀体上也没有表示介质流动方向的箭头.双向密封蝶阀的阀杆受力要大于单向密封蝶阀的阀杆.设计中，同一直径、压力的蝶阀,双向密封蝶阀的阀杆直径要比单向密封蝶阀的阀杆直径大.下面图示为双向密封偏心蝶阀.给排水、消防系统中常用的中低压阀门为中线型蝶阀.中线与偏心蝶阀图示如下：部分蝶阀型号：D71X<R•H•F>--16C<P•R•V•Q•T>蝶阀举例：1)D71X—10C---手柄传动对夹中线式橡胶密封碳钢阀门,PN1.0MPa；D73F—16P<R>--手柄传动对夹偏心式聚四氟乙烯密封不锈钢阀门丹1.6MPa；2)D41X--10C---手柄传动法兰中线式橡胶密封碳钢阀门,PNl.OMPa；D43F—16R---手柄传动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN 1.6MPa；3)D371X—10C---蜗轮传动对夹中线式橡胶密封钢制阀门,PN1.0MPa；D373F—16R---蜗轮传动对夹偏心式聚四氟乙烯密封不锈钢阀门,PN 1.6MPa；4)D341X--10C---蜗轮传动法兰中线式橡胶密封钢制阀门,PN1.0MPa；D343F—16R---蜗轮传动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN 1.6MPa；5>D971X—10C---电动对夹中线式橡胶密封钢制阀门,PN1・0MPa；D973F—16R---电动对夹偏心式聚四氟乙烯密封不锈钢阀门,PN1・6MPa；6>D941X--10C---电动法兰中线式橡胶密封钢制阀门,PNl.OMPa；D943F—16R---电动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN1.6MPa；7〕D381X-10Q—蜗轮传动沟槽连接中线式橡胶密封球墨铸铁蝶阀,PN1.0MPa；b.截止阀常用的截止阀：1)J11W-10T--手动内螺纹直通式铜密封铜截止阀£N1.0MPa；目前给水系统一般都选用J11W-10T型号的截止阀.J11X-10T---手动内螺纹直通式橡胶密封铜截止阀,PNl.OMPa；2〕J41W-10T---手动法兰连接直通式铜密封铜截止阀,PNl.OMPa；2.消防给水管道：消防水泵吸水管与出水管上采用明杆球墨铸铁闸阀，工作压力xMPa；其余部位采用双向型蝶阀,工作压力为xMPa.闸阀举例：l〕Z4lX-l0Q---法兰连接明杆楔式单闸板橡胶密封球墨铸铁闸阀,PNl.OMPa；＜常用〉Z41T-10…法兰连接明杆楔式单闸板铜密封灰铸铁闸阀,PNl.OMPa；Z44X-lOQ---法兰连接明杆平行式双闸板橡胶密封球墨铸铁闸阀,PN1.0MPa；2〕Z45X-10Q---法兰连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀,PN1.0MPa；Z45T-10Q---法兰连接暗杆楔式单闸板铜密封球墨铸铁闸阀,PN1.0MPa；3〕MZ45X-10Q—地埋式法兰连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀,PNl.OMPa；＜外线可室外直埋用,软密封暗杆闸阀〉.4)Z445T-10—正齿轮传动法兰连接暗杆楔式单闸板铜密封灰铸铁闸阀,PN1.0MPa；〔一般大口径DN400以上)5)Z545T-10—锥齿轮传动法兰连接暗杆楔式单闸板铜密封灰铸铁闸阀,PN1.0MPa；〔一般大口径DN400以上)6〕Z941T-10C—电动法兰连接明杆楔式单闸板铜密封碳钢闸阀，PN1.0MPa；7〕Z85X-10Q—沟槽连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀，PN1.0MPa；3.止回阀：生活、消防水泵出水管上安装防水锤消声止回阀, 潜污泵出水管上安装球型止回阀,其他部位均为普通止回阀.止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种；升降式止回阀可分为立式和直通式两种.旋启式止回阀分为单瓣式、双瓣式和多瓣式三种.蝶式止回阀分为蝶式双瓣、蝶式单瓣,以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种.材质有：铸铁、黄铜、不锈钢、碳钢、锻钢等.直通升降式止回阀应安装于水平管路上；立式升降式止回阀一般安装在垂直管路上，并且介质自下而上流动；立式升降式止回阀也有可安装在水平管上的.旋启式止回阀安装位置不受限制,通常安装于水平管路，但也可以安装于垂直管路或倾料管路上.止回阀型号举例与图示：1〉.升降式止回阀分为立式和直通式两种；直通式升降式止回阀的结构一般与截止阀相似，其阀瓣沿着阀瓣密封面轴线作升降运动，其介质进出口通道方向与阀座通道方向垂直，流体阻力较大，适用于较小口径的场合.立式升降式止回阀，其阀瓣沿着阀体通路轴线作升降运动,其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小.a.H42W-16P---法兰升降立式金属密封不锈钢消声止回阀,PN1.6MPa；—般垂直安装.b.H42X-16QV冠龙DRVZ>--』去兰升降立式橡胶密封球墨铸铁静音止回阀,PN1.6MPa；可水平、垂直安装，内部流道流线型设计,水阻小，关闭噪音小.水泵出口常用.c.H41X-16Q---法兰升降立式橡胶密封球墨铸铁消声止回阀,PN1.6MPa；可水平、垂直安装，阀瓣采用进出口两端中心轴导向，水阻小,关闭噪音小.水泵出口常用.上述三种止回阀：a属于普通型,b.c均属于快闭式消声止回阀.d.H41W-16P---法兰升降直通式金属密封不锈钢消声止回阀,PNl.OMPa；水平安装.2〉.旋启式止回阀分为单瓣式、双瓣式和多瓣式三种.旋启式止回阀的阀瓣绕转轴作旋转运动.其流体阻力一般小于升降式止回阀，它适用于较大口径的场合.大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀.双瓣旋启式止回阀适用于大中口径管路.多瓣旋启式止回阀适用于大口径管路.对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀，如##冠龙生产的DDCV双瓣蝶式止回阀.a.H44W-16P―-法兰旋启单瓣式金属密封铸钢〔不锈钢〕止回阀，PN1.6MPa.b.H44T-16P―-法兰旋启单瓣式铜密封铸钢〔不锈钢〕止回阀,PN1.6MPa.c.H44X〔SFCV〕-10Q---法兰连接旋启单瓣式橡胶密封球墨铸铁止回阀,即橡胶瓣止回阀,PNl.OMPa；垂直或水平安装.最小开启压力0.003MPa.d.H74W-16P―-对夹单瓣式金属密封不锈钢止回阀,PN1.6MPa.3〉.蝶式止回阀的结构类似于蝶阀.阀瓣围绕阀座内的销轴旋转的止回阀.蝶式止回阀结构简单、流阻较小，水锤压力小.可水平、垂直、倾斜管道上安装.H76X-16Q〈冠龙DDCV〉一-对夹双瓣旋启式橡胶密封球墨铸铁止回阀，PN1.6MPa.4〕球型止回阀：阀体采用全通道结构，具有流量大、阻力小之优点.采用圆球做阀瓣，适用于高粘度、有悬浮物的工业与生活污水管网.也适用于生活给水系统.HQ41X-10Q—法兰连接升降式橡胶密封球墨铸铁球型止回阀,PN1.0MPa. 5〕对于要求关闭时水击冲击比较小或无水击的管路，宜选用速闭消声止回阀或带阻尼装置的缓闭消声止回阀.前者一般用于小口径水泵，后者一般用于大口径水泵.a.300X型缓闭止回阀：b.HH47X-10Q—旋启单瓣式橡胶密封球墨铸铁蝶式缓闭止回阀，PN1.0MPa；4．减压阀：给水干管采用可调式或比例式减压阀，给水支管采用AD型减压阀.减压阀的种类很多,目前给水、消防系统常用的减压阀有弹簧膜片式减压阀、比例式减压阀、先导可调式减压阀与AD型减压阀.减压阀的选用与安装可参见华北标11BS3/P161〜P170页.1〕阀后压力允许波动时,宜采用比例式减压阀.阀门利用阀体内部活塞两端截面积不同产生的压力差,改变阀后的压力达到减压的目的,比例准确,工作平稳,寿命长,适用温度高,既可减动压,又可减静压,水平、垂直安装均可.比例式减压阀的减压比例是：2：1,3：1,4:1,3：2,5：2等.选用时减压比不宜大于3:1,当大于3:1时,应避开气蚀区.YB43X-10T—法兰连接活塞式橡胶密封铜制比例式减压阀,PNl.OMPa2〕阀后压力要求稳定时，宜采用可调式减压阀.当DN W50mm时,采用直接式减压阀,50mm W DN W100mm时，可采用直接式或先导式减压阀,DN〉100mm时,宜采用先导式.可调式减压阀阀前阀后压差不应大于0.40MPa，要求环境安静的场所不应大于0.30MPa.根据水力差动控制原理或水力先导控制〔由减压先导阀控制主阀〕原理,以出口压力的设定值为准,自动调节阀瓣的开启度和流量,实现出口压力的减压和稳定,并与进口压力的关联度较小,可通过弹簧调节装置,对减压阀出口压力进行有效调整.a.Y410X-10---法兰连接橡胶密封直接作用弹簧膜片式铸铁减压阀,PN1.0MPab.YZ11X-10T---丝口连接橡胶密封直接作用薄膜式铜制支管减压阀,PN1.0MPa，也即AD减压阀.c.Y45X-16Q〔200X〕---法兰连接橡胶密封先导式球墨铸铁可调减压阀,PN1.6MPa.可调先导式减压阀的主阀为水力控制阀〔有隔膜型和活塞型两类〕,水力控制阀就是水压控制的阀门，水力控制阀由一个主阀与其附设的导管、导阀、针阀、球阀和压力表等组成.其工作原理是利用上、下阀腔的压力差控制阀盘的运动,再通过旁通管路和各种导阀的不同接法实现不同用途.目前国外此类阀门已派生出近百种用途,而国内开发的仅有十多种,并且都是用在常温、低压、物理与化学性质类似于水的介质中.如：遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、持压/泄压阀、水力电动控制阀、水泵控制阀、压差平衡阀、紧急关闭阀、定水位阀等.水力控制阀前要安装过滤器,并应便于排污的要求.本类阀门在管道中一般应当水平安装.3〕AD型减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的.主要由膜片、磴形阀瓣、调节弹簧等零件组成.利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能.AD型减压阀采用橙形连钩将隔膜与阀瓣连在一起，对水质适应性高，不会堵塞，无需过滤器.不需维修,可不设旁通管.AD型减压阀有干管减压阀与支管减压阀；目前节水节能的要求越来越严,支管减压阀使用也更广泛.5.排气阀：消防系统采用CARX-0025型排气阀,DN25,工作压力xMPa.自动排气阀按排气量大小分：大量排气阀、微量排气阀与复合排气阀.排气阀结构分浮球加杠杆机构和浮球直接作用式两种.复合排气阀集大量排气和微量排气功能为一体，广泛应用于市政管网、建筑给水与消防系统，尤其是干式消防系统.我们平时设计常选用的DN15排气阀一般用于给水、热水、消火栓系统、湿式自动喷水灭火系统、水喷雾系统、雨淋系统等,CARX-0025型排气阀属于复合式排气阀，也俗称快速排气阀，一般用于干式消火栓系统、预作用自动喷水灭火系统、干式自动喷水灭火系统.自动排气阀的工作原理：当系统中有空气时,气体聚集在排气阀的上部，体内气泡堆积使浮球随水位下降,因此打开排气活塞；气体排尽后，水位上升，浮球也随之上升,关闭排气活塞.如拧紧阀体侧部的阀帽，排气阀停止排气，在通常，阀帽应该处于开启状态.1＞微量排气阀：2＞复合排气阀：第四部分设计中应该注意的若干细节问题设计中应该注意的一些问题可参见2017年5月版的《给排水施工图审校细则》.下面补充几个问题：1.给水水表设置满足现行相关规X与地方法规要求.2.热水供回水系统：管道坡向标注，固定支架、伸缩节、自动排气阀设置表示到位.3.建筑灭火器配置按不同火灾类别，火灾危险等级分别细化说明.屋顶消防电梯机房也应配置灭火器.4.预作用系统充气与否设计中应明确，还要结合当地消防审批部门的要求确定.5.消防水泵房防水淹措施之一：加防水门槛.消防水箱间溢流直接排屋面.6.地下室潜污泵排水管管径的建议.潜污泵排水宜采用球型止回阀.7.管材的选用的问题：每种管材都有各自的性能与适用X围，采用某种管材前,首先熟悉与其相关的规程,做到心中有数,知其然而知所以然,继而融会贯通.8.屋面排水,尤其是网架轻钢屋面的雨水排水,务必快速排除.场地雨水排水管道设计不应因场地内的雨水利用与调蓄设施而降低重现期标准.总之,目前国民的法律意识越来越强,在我们的工作中,注意设计细节,为单位负责,也是保护自己：1)最近朋友圈疯传的给排水工程师接错管道,引起爆炸伤亡而被判刑的.2)某项目因室外雨水管网施工过程中,工地擅自修改引起庭院雨水倒灌,淹没住户地下一层,引起百万赔偿纠纷的.幸亏设计没签字认可过相关的工地变更.3)某项目因设计说明中未明确说明室内埋地钢管的防腐做法,用户使用几年后因腐蚀漏水,也引起索赔官司.4)某学院项目,因中水管误接,通中水后,引起学院学生大面积出现胃肠道疾病,引起了当地教委、卫生防疫部门的高度重视.消息反馈到##查图纸是否有漏洞.经查图纸无误.5)某年遇大暴雨,某地库被淹严重,同样反馈消息到##,经查图纸无误.。

止回阀系列外置油缸蝶式止回HH47X蝶式微阻缓闭止回阀HH49X外置油缸微阻缓闭止回阀HH44X橡胶瓣止回阀HC44X静音止回阀H42X静音止回阀H41X型号编制说明HH47X外置油缸蝶式止回阀引述目前常用的蝶式微阻缓闭止回阀依靠介质通过液压管路推动缓闭油缸活塞，以带动缓闭液压系统工作，这种液压缓闭原理由于介质与活塞及管路系统直接接触，液压系统常受到介质中的杂质的影响，特别是在用于污水处理系统介质的杂质常常阻塞液压管路导致微阻缓闭功能失效。

在这种情况下我们开发了一种外油缸式的微阻缓闭蝶式止回阀。

依据同样原理我们还研制了一种外油缸式旋启式微阻缓闭止回阀，我们将在下面做详细的介绍。

工作原理本止回阀主要有阀体、阀板、转轴、摇臂、缓冲液压缸等组成。

本阀靠进口介质压力推动阀板开启使介质通过，阀板通过转轴带动摇臂将缓冲液压缸中的活塞杆拉到开启位置。

当介质停止流动是（如泵突然停止运动）由于阀板自重及介质倒流作用，是阀板自动关闭。

由于缓冲液压缸的作用，阀板关闭分两个阶段从全开位置（850）到运行了700为快关段，阻尼装置作用小，700以后阻尼装置作用大，为慢关段，且慢关的时间可通过调节缓冲液压缸的溢流阀进行调整，以消除破坏性水锤（将水锤压力控制在工作压力的 1.2～1.5倍之间，并控制介质倒流时，水泵倒转速度不超过水泵额定转速的1.3倍）。

注：因该阀门主要是在管网正常供水状态下出现断电事故时，起到消除破坏性水锤，保护泵及管道的作用，且能达到零泄漏。

故在正常供水、停水（即无倒流介质水锤）状态下（先关出口蝶阀，后停泵），该阀门不关闭。

打开从此注油。

（正常情况下越3～4个月补充一次）特点1、体积小、重量轻、结构紧凑、维修方便2、缓闭装置设计新颖，结构紧凑便利，性能稳定可靠，且位于管线之外，避免了污染介质。

3、运行平稳、无震动、无噪音。

4、采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减少水锤影响。

5、达到完全密封，无泄漏。
