大屏幕控制系统软件详解说明V6.(完全)

大屏幕显示控制系统原理及控制器入门控制器和大屏幕控制系统是DLPTM大屏幕显示系统的大脑和中枢神经系统。

在市场上占据着主要地位的有美国JUPITER公司、法国SYNELEC公司等。

其中美国JUPITER公司控制器乃是业内公认的第一品牌。

随着科学技术的快速进步，特别是计算机技术的进步和普及以及各行各业对提高服务品质的呼声日益上升。

各个行业利用计算机处理各种事物的应用系统软件越来越多，如GIS等，造成传统的显示手段，如果普通显示器和监视器等的显示分辨率不再能满足需求，为此，VIDEOWALL(大屏幕显示墙)就自然渐渐成为特定场所的特别显示手段，自然，实现大屏幕组合显示的控制器也就应运而生，很快，大屏幕控制器生产厂家也就抢摊出现，生产出五花八门的控制器。

控制器的流派分，主要有日本流派和欧美流派。

其中日本流派主要以硬件处理为主，而欧美流派以软硬结合为主，成为当前大屏幕显示控制器的主流。

而作为欧美流派的，能独立生产大屏幕控制器生产厂家有法国SYNELEC公司、美国JUPITER公司、比利时BARCO公司、美国RGB公司等；而一部分厂家专门生产制造大屏幕控制器用的图形卡，如美国的COLORGRAPHICS公司、英国的DATAPATH公司、澳洲的AEON公司、加拿大的MATROX公司、台湾的新齐公司等；还有一部分自己不生产，主要以OEM或者购买第三方板卡及工控机组装控制器为主的公司，如加拿大的CHRISITIE公司（过去以OEM JUPITER F950为主）等，目前国内公司出产的大屏幕控制器也归入此类。

形成了各种品牌的控制器，进行市场竞争。

不过，不管如何竞争，能自我掌握全套研发生产技术的厂家，在经过三番四次的论剑，市场地位就完全显示出来，并占据着主要地位，如美国JUPITER公司、法国SYNELER公司大屏幕控制器乃是业内公认的第一品牌。

大屏幕控制器原理1、大屏幕控制器硬件构成：软硬件结合的大屏幕显示系统控制器其硬件构成一般包括信号输入部分、信号输出部分、和控制转换部分。

大屏幕控制软件产品说明书日期： 2006-07-24版本： 1.6.2第一章．功能简介“大屏幕控制软件”是用来对大屏幕处理器、矩阵以及信号源进行控制的综合性的软件。

大屏幕控制软件实现了开窗口，预案等大屏幕应用的常用功能。

只要用户把硬件连接和信号源等信息定义好，就可以在窗口区按需要来开窗口而不需要了解底层硬件命令的发送。

第二章．安装与配置2.1 运行环境建议使用CPU是PIII600以上内存大于等于128M的电脑。

支持的操作系统是： windows xp，windows 2000，windows 2003。

2.2 软件安装双点安装程序就可以开始安装了，在安装的过程中请按安装程序的提示来完成安装。

第三章操作指南3.1快速入门为了方便您的使用，请按如下步骤来操作“单机版控制软件”。

第一步：登录系统第二步：定义系统第三步：设置硬件连接第四步：开窗口第五步：保存和执行效果第六步：添加和运行预案3.2主窗体组成3.2.1主窗口主窗口如下所示：主窗口由以下几个部分组成：1. 最上面的菜单条。

2. 工具条。

3. 左边的控制栏，控制栏又分成上下两个部分，分别是“系统管理区”和“预案列表区”。

4. 右上的窗口区，窗口区是开窗口的区域，其中合法的区域被分隔成跟实际的电视墙一样的蓝色区域，只有开在合法区域内的窗口才能保存，合法区域外的窗口将被直接删除。

5. 右下的效果列表。

3.2.2菜单条1.“文件”菜单1.1 新建效果，把窗口区清空，为开新的窗口做准备。

1.2 保存效果。

1.3 退出。

2.“编辑”菜单2.1 剪切，剪切选中的窗口。

2.2 复制，复制选中的窗口。

2.3 粘贴，粘贴选中的窗口。

2.4 删除，删除选中的窗口。

2.5 全选，选中全选的窗口。

2.6 属性，查看选中窗口的属性。

3.“查看”菜单3.1 工具栏，选中就显示工具栏，否则不显示。

3.2 控制栏，选中就显示控制栏，否则不显示。

4.“工具”菜单4.1 初始化系统，把用户定义的系统信息清除，使系统回到最原始的未定义的状态，该操作执行之后不可逆转。

大屏幕显示系统软件的操作设置与使用说明一、如何开启投影光机；在正常情况下首先打开大屏幕主控电脑，电脑开启后双击大屏幕的操作软件（server）与客户端软件（chliet）,然后在客户端软件界面点击开启投影灯、密码帐号均为（1234）；待投影光机完全点亮后，在点击登录服务器按键，此时需要输入的密码和帐号为（sa）注意：此时的字母必须为小写字母，否则不能正常登录软件的使用。

二、如何对操作软件SERVER的设置；点击SERVER的设置项里面弹出很多项选择，先看第一项，1、服务器设置点击服务器设置需要密码和帐号，为小写的字母（sa），进入设置项主要对第一个控制服务器的设置，这项设置是添加大屏幕的控制服务器的IP地址10.10.3.7，其他无需要设置，然后点击确定退出设置。

2、串口的设置点击串口设置，需要输入密码和帐号为小写字母的(sa)，进入设置项，此时主要设置两项；第一项是设置大屏幕控制及电源点击此项设置，对使用串口进行设置，选择COM3设置为开启大屏幕系统投影光机的开启灯泡与关闭灯泡的串口（此串口针对控制电脑的串口卡上的串口）波特率为57600、数据位为8、奇偶校验为无、停止位为1、流控制为无。

第二项是设置控制器RGB矩阵的设置，点击此项，进入设置好后首先对使用串口进行设置，选择COM1设置为控制RGB矩阵的串口，波特率为9600、数据位为8、奇偶校验为无、停止位为1、流控制为无。

这两项设置完成即可，其它项无需设置，然后点击确定退出设置。

3、矩阵控制DLL文件的设置点击矩阵控制DLL文件的设置，输入密码和帐号（sa），进入设置项，此时需要设置有两项；第一项为大屏幕控制及电源的设置，点击此项进入设置，点击添加设置、此时选择投影光机的DLL文件7038_deltedl.dll设置为当前的使用DLL文件即可。

第二项为控制器RGB矩阵的设置，点击此项进入设置，点击添加设置、此时选择RGB矩阵的DLL文件，盟威new_SISO_VGA_video_swtichmaxdll.dll。

LED显示屏控制软件操作手册☞您使用LED显示屏控制软件，本软件适用于常规类LED控制卡（例如U盘LED控制卡，串口LED控制卡，网口LED控制卡等）。

下面为LED显示屏控制软件主界面图LED显示屏控制软件主界面双击光盘里面图标的安装包文件即可安装软件，安装完成后会在桌面出现图标，双击图标，即可进入LED显示屏控制软件的主界面。

☞下面是软件详细的操作说明控制卡查找和显示屏设置控制卡连接好显示屏和电脑后点击工具栏里面的查找屏查找屏使用串口卡或者网口卡连接会在红色字体区域自动显示控制卡的型号和版本号▲（注：使用U盘控制卡可以忽略查找屏步骤，直接设置屏参，编辑好节目点击发送即可）①点击屏参设置按钮设置屏参②输入密码168输入密码③设置好屏参后点击设置屏参按钮屏参设置▲（注：设置屏参里面有一些常用的单元板参数供参考选择）☞下面是一些常见的LED单元板的参数设置推荐1，如果是户外P10的屏，接口是12接口的：（单色）屏参为：数据极性：低，OE极性：高扫描方式： 1/4 扫描，默认4.1扫描方式2，如果是户外P16的屏，接口是12接口的：屏参为：数据极性：低，OE极性：高扫描方式： 1/4 扫描中的4.3扫描方式3，如果是户内φ3.75，φ5 的屏，接口是08接口的：屏参为：数据极性：低，OE极性：低扫描方式： 1/16 扫描4，如果是车载屏P7.62的屏，接口是08接口的：屏参为：数据极性：低，OE极性：低扫描方式： 1/8 扫描▲（注：以上推荐参数都是市面LED单元板的常见参数设置，不排除特殊规格的LED单元板，请以实际情况为准）编辑节目和节目类型介绍①设置好屏参后首先点击工具栏里面的节目按钮即可进入节目编辑节目②点击节目编号可以设置节目播放时段和次数③在工具栏选择不同的节目类型可以进一步详细编辑节目内容1.字幕型节目，在超文本RTF型文件节目中，RTF超文本可对每个字符设置字体、大小，不同的颜色，并可以单独保持该节目的超文本文件，以便以后恢复使用。

BARC OBARCO大屏幕显示系统软件简明使用手册Apollo控制软件1. 简介在现代应用的大屏幕显示墙上，应用窗口的大小，类型，数量，和位置均没有限制，但这也会容易造成在大屏幕上产生混乱，例如重要的报警窗口被次要的视频窗口所覆盖。

所以在任何情況下一個合适的大屏幕管理软件是不可缺少的，本项目配备了 BARCO 自行开发的Apollo 大屏幕管理软件，它可以：将大屏幕分成不同的区域以达到整齐效果，设定布局 (layouts) 把窗口固定或限制窗口的位置来防止窗口重叠。

要显示特定的信息时会自动启动或停止应用程序及利用预先设定的布局排列窗口将最重要的操作程序自动化，例如遇到紧急情況時切换到特定的显示布局。

监控，安排，管理控制中心內的资源包括显示大屏幕及其他共享的设备。

所有大屏幕管理功能可通过安装在操作者的工作站或大屏幕控制器本身的简易图像介面上选用，在Apollo 大屏幕管理软件中利用鼠标点击便能切换到预设的布局，內含已在布局编辑器中排列及储存的窗口。

相应的应用程序也会自动被启动，这样可使操作者专注于他们日常的实际工作。

显示中的窗口可以就预设的权限和区域被互动地移动或调整大小，但要注意的是操作大屏幕管理软件時并不会影响窗口显示中的內容或因操作一个窗口而影响別的窗口的显示质量。

投影机的参数也可由 Apollo 大屏幕管理软件控制，例如灯泡使用计数器，灯泡开关，状态信息，对比度和亮度都可互动地控制。

Apollo 大屏幕管理软件不仅仅限于管理大屏幕，它也可控制其他外部设备装置，例如UPS，矩阵切换器等，将它们整合成一个操作系统。

如果操作者拥有权限，便可监控所有硬件的参数及作互动式操作，预设的权限防止操作者进行错误或未经授权的操作以保障安全和有效的操作环境。

开放的 Apollo 应用程序介面接口 (API) 及指令介面接口 (command interfaces) 容许使用者简易地将大屏幕管理软件的功能和客戶的应用程序整合使用，系统整合者可接触大屏幕管理的特点，容許他们自定义操作介面及操作布局，为 Apollo 进行第二次开发。

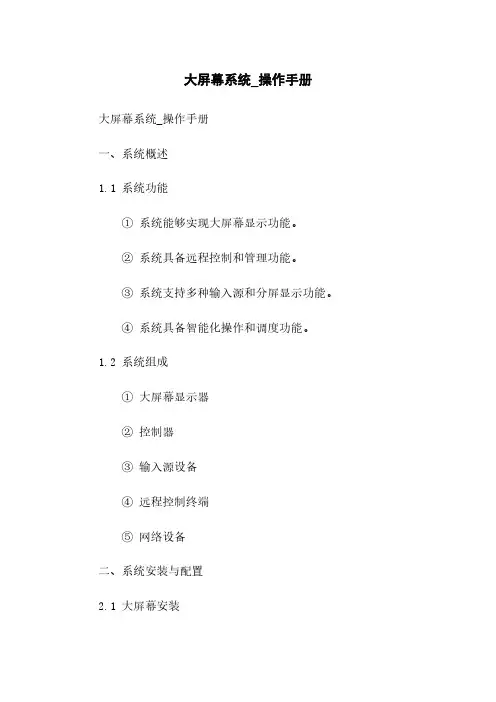

大屏幕系统_操作手册
大屏幕系统_操作手册
一、系统概述
1.1 系统功能
①系统能够实现大屏幕显示功能。

②系统具备远程控制和管理功能。

③系统支持多种输入源和分屏显示功能。

④系统具备智能化操作和调度功能。

1.2 系统组成
①大屏幕显示器
②控制器
③输入源设备
④远程控制终端
⑤网络设备
二、系统安装与配置
2.1 大屏幕安装
①确定安装位置和角度
②安装支架和固定大屏幕
③连接电源和信号线
2.2 控制器配置
①连接控制器和大屏幕
②配置分辨率和显示模式
③配置语言和其他参数
2.3 输入源设备配置
①连接输入源设备和控制器
②配置输入源信号参数
③配置输入源显示模式
2.4 远程控制终端设置
①并安装远程控制软件
②配置远程控制终端与控制器的连接
③远程控制终端操作方法
三、系统功能操作
3.1 大屏幕显示控制
①打开和关闭大屏幕
②调整画面亮度和对比度
③切换显示模式和分辨率
3.2 输入源切换和显示
①手动切换输入源
②自动切换输入源
③分屏显示
3.3 远程控制和管理
①远程控制大屏幕显示
②远程配置和管理系统
③远程调度显示内容
四、法律名词及注释
4.1 著作权法
著作权法是规定对知识性、创造性作品享有法律保护的法律。

4.2 商标法
商标法是规定商标的注册、使用、保护等事项的法律。

4.3 知识产权
知识产权是指人们的智力创造成果所享有的、法律规定的一种权利。

五、附件
本文档无附件内容。

嵌入式多屏控制系统软件使用说明书目录XX嵌入式多屏控制系统 (1)目录 (2)一简介 (3)二打开软件 (3)三配置软件 (4)一.网络配置 (4)二.输入通道配置 (5)三．添加矩阵设备 (6)四.添加显示区块 (9)五.主机配置 (15)六.权限管理 (17)七.系统升级 (18)四使用软件 (19)一窗口操作 (19)二屏幕调节 (28)三信号源管理 (31)四显示屏电源控制 (33)五预案管理 (34)1. 预案选择 (35)2. 预案命名 (35)3. 预案更改 (36)4. 预案保存 (36)一简介本嵌入式多屏控制系统(以下简称本软件)以集中控制大屏幕系统为目的，集成并实现了矩阵控制，融合大屏幕、DLP、液晶屏幕控制，大屏幕预案修改保存，任意类型信号自动切换上屏的功能。

采用B/S结构设计，通过网页操作，简单方便。

二打开软件打开浏览器，在地址栏中输入嵌入式多屏控制器的IP地址。

即可看到软件界面如下图：主菜单区：系统功能配置区。

“系统设置”：包括“矩阵设置”、“网络配置”、“输入通道配置”、“显示屏管理”、“系统日志”。

“显示屏电源控制”：对当前配置好的显示屏进行“开机”、“关机”批量控制。

“预案”：可支持多达20种预案自由切换与实时保存。

信号显示窗口区：信号窗口显示区域，窗口显示单元因显示屏配置不同功能也不同。

左上角橘黄色方块箭头用来控制此区域显示，可进行“放大”、“缩小”、“适合区域”以及此区域超出显示范围时“上”、“下”、“左”、“右”移动控制操作。

显示窗口功能控制区：如配置的显示屏与拼接控制器连接，则可对信号窗口进行“增加窗口”以及缩放窗口比例操作；可针对屏幕类型为“LCD”和“DLP”的屏幕进行调节。

还可对信号进行各种调节等。

信号源列表区：显示配置好的信号列表，可以通过点击“信号源管理”对信号源列表中的信号进行信号名称重命名和“启用”/ “隐藏”信号的控制操作。

三配置软件点击软件主界面右上角的“登录”，输入管理员的用户名和密码。

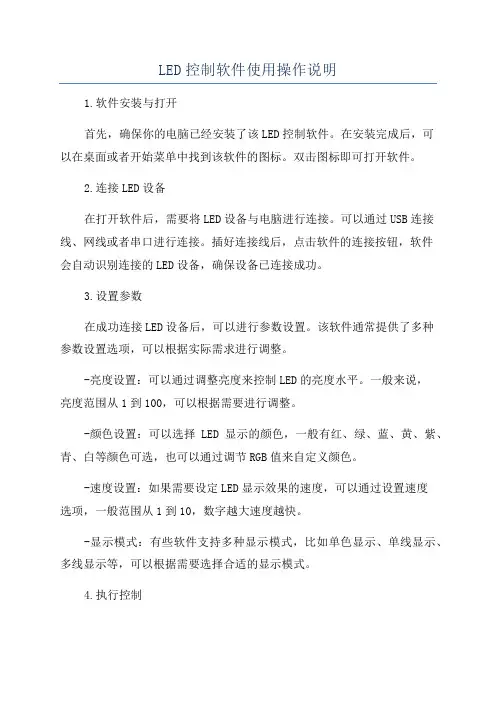

LED控制软件使用操作说明1.软件安装与打开首先，确保你的电脑已经安装了该LED控制软件。

在安装完成后，可以在桌面或者开始菜单中找到该软件的图标。

双击图标即可打开软件。

2.连接LED设备在打开软件后，需要将LED设备与电脑进行连接。

可以通过USB连接线、网线或者串口进行连接。

插好连接线后，点击软件的连接按钮，软件会自动识别连接的LED设备，确保设备已连接成功。

3.设置参数在成功连接LED设备后，可以进行参数设置。

该软件通常提供了多种参数设置选项，可以根据实际需求进行调整。

-亮度设置：可以通过调整亮度来控制LED的亮度水平。

一般来说，亮度范围从1到100，可以根据需要进行调整。

-颜色设置：可以选择LED显示的颜色，一般有红、绿、蓝、黄、紫、青、白等颜色可选，也可以通过调节RGB值来自定义颜色。

-速度设置：如果需要设定LED显示效果的速度，可以通过设置速度选项，一般范围从1到10，数字越大速度越快。

-显示模式：有些软件支持多种显示模式，比如单色显示、单线显示、多线显示等，可以根据需要选择合适的显示模式。

4.执行控制在完成参数设置后，可以点击软件界面上的开始按钮，LED设备将开始根据设置的参数进行相应的显示效果。

可以根据需要随时停止、暂停、继续显示效果。

5.添加自定义内容除了软件自带的显示效果，一些LED控制软件还支持添加自定义内容。

可以通过导入图片、视频或者文字等方式来展示自定义内容。

具体操作方法可以根据软件的使用手册进行了解和操作。

6.保存设置一般情况下，软件支持将参数设置保存下来，方便下次使用时直接加载。

可以通过软件的保存按钮将当前的参数设置保存为一个文件，下次使用时可以通过加载按钮直接加载该文件。

7.其他功能一些LED控制软件还提供了其他一些常用功能，比如字幕滚动、倒计时、闪烁等。

可以根据实际需求进行相应的操作。

总结：。

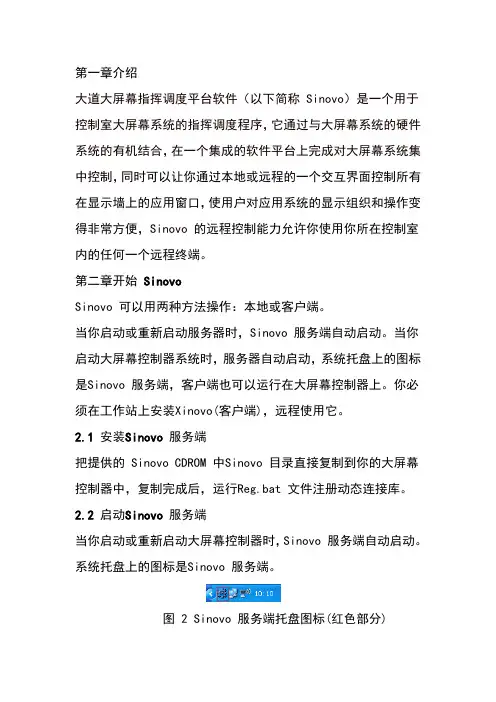

第一章介绍大道大屏幕指挥调度平台软件（以下简称 Sinovo）是一个用于控制室大屏幕系统的指挥调度程序，它通过与大屏幕系统的硬件系统的有机结合，在一个集成的软件平台上完成对大屏幕系统集中控制，同时可以让你通过本地或远程的一个交互界面控制所有在显示墙上的应用窗口，使用户对应用系统的显示组织和操作变得非常方便，Sinovo 的远程控制能力允许你使用你所在控制室内的任何一个远程终端。

第二章开始SinovoSinovo 可以用两种方法操作：本地或客户端。

当你启动或重新启动服务器时，Sinovo 服务端自动启动。

当你启动大屏幕控制器系统时，服务器自动启动，系统托盘上的图标是Sinovo 服务端，客户端也可以运行在大屏幕控制器上。

你必须在工作站上安装Xinovo(客户端)，远程使用它。

2.1 安装Sinovo 服务端把提供的 Sinovo CDROM 中Sinovo 目录直接复制到你的大屏幕控制器中，复制完成后，运行Reg.bat 文件注册动态连接库。

2.2 启动Sinovo 服务端当你启动或重新启动大屏幕控制器时，Sinovo 服务端自动启动。

系统托盘上的图标是Sinovo 服务端。

图 2 Sinovo 服务端托盘图标(红色部分)2.3 第一次启动Sinovo 服务端在大屏幕控制器上运行 Sinovo 文件目录下的Sinovo.exe 可以启动Sinovo 服务端，如图图 3 Sinovo 文件目录第一次运行时或重装操作系统后，应先运行 Reg.bat 文件，图 4 运行 Reg.bat 文件然后再运行Sinovo 服务端应用程序Sinovo.exe，运行前请确保软件狗已安装在大屏幕控制器的USB 接口上，否则系统会有错误提示，如图所示：图 5 软件狗未正确安装注释：请确保大屏幕控制器使用了软件狗，否则无法正常操作。

完成运行后，在任务栏上显示 Sinovo 服务端托盘。

当你启动或重新启动大屏幕控制器时，Sinovo 服务端自动启动。

led control system v6 操作方法LED控制系统V6操作方法LED控制系统V6是一种操作简便且功能强大的设备，用于控制LED显示屏的亮度、颜色和播放效果。

以下是操作该系统的方法：1. 电源连接：将系统的电源插头插入交流电源插座，并确保电源开关处于打开状态。

LED控制系统V6将启动并显示主界面。

2. 设置显示屏参数：在主界面上，点击设置图标，进入显示屏参数设置界面。

在此界面上，您可以选择显示屏的分辨率、亮度和对比度等参数。

一旦您完成参数的设置，点击保存并退出。

3. 添加媒体文件：点击主界面上的文件管理图标，进入媒体文件管理界面。

在此界面上，您可以选择添加图片、视频和音频文件。

点击添加文件按钮，选择您希望添加的媒体文件，并点击确定。

添加的媒体文件将显示在文件列表中。

4. 创建播放列表：在主界面上，点击播放列表图标，进入播放列表界面。

在此界面上，您可以选择已添加的媒体文件，并将其拖放到播放列表中。

您还可以调整媒体文件的播放顺序，并设置每个文件的播放时长。

点击保存并退出，将保存您所创建的播放列表。

5. 播放媒体文件：在主界面上，点击播放图标，进入媒体播放界面。

在此界面上，您可以选择要播放的媒体文件，并点击播放按钮。

系统将按照您所设置的播放顺序和时长开始播放媒体文件。

6. 其他功能：LED控制系统V6还提供了一些其他功能，如定时开关机、联网设置和远程控制等。

您可以通过点击主界面上的相应功能图标，进入相应的设置界面，并根据需要进行相应的操作。

请注意，不同型号的LED控制系统V6可能具有不同的操作界面和功能。

在实际操作中，您可以参考使用手册或向设备供应商咨询，以获得更详细和准确的操作方法。

LED控制系统V6操作方法简单易懂，通过以上步骤您将能够轻松掌握该系统的基本操作，并以您所需的方式播放媒体文件、调整显示参数等。

祝您操作顺利，愉快使用LED控制系统V6！。

大屏控制软件的使用
1，软件管理员登陆密码为：12345
2，设置登陆不需输入密码方法：点击软件左上方向下箭头——设置——系统
将“启动需要登录”取消勾选即可。

3，开窗显示：软件上方分别有：全局控制，内置拼接器，外置拼
接器，高级控制。

点击外置拼接器——新开窗口，此时鼠标在屏上显示十字形，在屏上任意大小任意位置的开窗显示。

4，信号选择：
方法一：点击软件左侧的外置拼接器——信号，选择信号源，再在右侧屏上开窗。

方法二：开窗后在所开窗口右键—更改输入通道—选择信号
5，软件开关机：全局控制——关闭电源——打开电源。

全局控制时是对所有屏开关机操作。

也可以对部分屏开关机操作：内置拼接器——鼠标选中将关闭的屏（选中后为黄色）——关闭电源——打开电源。

6，设置预案：预先设置屏的开窗显示模板，选择软件上方外置拼接器——保存——命名预案文件——保存。

7，调出预案：选择软件左侧预案管理——预案文件——选择需要调出的预案文件——右键执行该预案文件。

大屏幕掌握体系软件详讲解明一软件安装安装留意事项：非专业人事安装：安装前请先封闭防火墙（如360安全卫士,瑞星,诺盾等）,等安装完并且成功启动本软件后可从新开启防火墙;专业人事安装：先把防火墙拦阻主动处理功效改为讯问后处理,第一次打开本软件时会提醒一个拦阻信息;安装前请校订体系时光,安装后不能在错误的体系时光下运行/启动软件,不然会使软件注册掉效,这种情形下须要从新注册;Windows 7,留意以下设置0.1)打开掌握面板0.2) 选择体系和安全0.3) 选择操作中间0.4) 选择改换用户帐户掌握设置0.5)级别设置,选择成从不通知１．软件解压后,请选择双击,进入安装界面如图１,图２图1图2２．选择键,进入下一界面如图3图３3.选中项,再按键,进入下一界面如图４图44.选择键,进入下一界面如图５图５５.选中项,再选择键,进入下一界面如图６图６６.选择键,进入下一界面如图７图８７.选择键,软件安装完成二软件操作选择WINDOWS 下开端按钮,选择程序,选择Wall Control项,点击Wall Control软件进入大屏幕掌握体系软件主界面如图9所示,全部软件分为3个区,标题区,设置区,功效区图91.1标题区大屏幕掌握体系软件(只有治理员才可设置此项目) 1.2设置区1.2.1体系高等功效：治理员登录.产品选型：选择拼接盒型号.准时体系：设置准不时光.幕墙开机：开机幕墙关机：关机退出：退出软件体系.1.2.2设置串口设置：设置运用的串口参数.矩阵设置：设置矩阵的相干参数.幕墙设置：幕墙设置参数.幕墙色彩：幕墙色彩设置.标志设置：更改幕墙名称.体系设置：掌握软件体系设置.1.2.3对象虚拟键盘：虚拟键盘设置.硬件注册：可以经由过程时钟IC注册处理器的运用权限.1.2.4说话中文选择:选择软件说话类型为中文.Ｅnglish:选择软件说话类型为英语.1.2.5关于软件版本:查看软件版本号.1.3功效区1.3.1幕墙选择框按住鼠标左键拖选要操作的拼接单元,按右键点击输入掌握,选择旌旗灯号通道,幕墙显示模式,矩阵输入选择.1.3.2图像处理设置图像参数：亮度,比较度,饱和度,清析度,降噪,色度,时钟,相位,背光明度.1.3.3视窗处理设置程度地位,垂直地位,框架开关,程度框架,垂直框架,ADC调剂,相位主动调剂,色彩主动调剂,白均衡调剂等.1.3.4画中画画中画,副画面,交流,边框色彩,尺寸,程度地位,垂直地位.1.3.5体系体系信息,图像冻结,体系保存.1.3.6漫游使子画面实现跨屏显示.1.3.7预案模式功效区本系总共有16组预案可供设置.调出预案：在预案模式框内选中要调出的预案双击即可调出此预案.保存预案：选中要保存预案的地位,单击保存按键即可保存此预案.预案重定名：选中要重定名的预案,鄙人面的重定名框内从新设定所需的名字.２软件设置2.1 幕墙设置如图10,软件设置区内选择设置项,点击幕墙设置程度单元数：设置现实运用中幕墙拼接墙程度的单元个数垂直单元数：设置现实运用中幕墙拼接墙垂直的单元个数例：如运用项目中为一个2X3的幕墙,则程度单元数选择为3, 垂直单元数2图102.2 串口设置如图11,软件设置区内选择设置项,点击串口设置串口设置分为两种：大幕幕串口与矩阵串口,此体系可接多路串口,并都可进个自力设置如现实项目中只有一个串口,则只需设置大屏幕串口设置.如现实项目中需有多个串口,则矩阵须要自力串口设置.图11端口设置如图12端口：COM1(依据现实运用选择) 波特率：9600奇偶校验：No parity数据位：８停滞位：1图122.3幕墙色彩如图13,软件设置区内选择设置项,点击幕墙色彩图132.4矩阵设置如图14,软件设置区内选择设置项,点击矩阵设置图142.4.1图讲解明：1.矩阵类型：选择AV／VGA／DVI可以分离设置响应的矩阵.2.厂家型号：设置所运用矩阵的临盆厂家的型号,一次只能运用一种矩阵,确保非当前矩阵厂家为选择"NotUsed",不然挪用预案会出错.3.输入信源总数：矩阵输入端口总数.4.装备地址：矩阵的串口敕令地址,有的矩阵没有,在不受控时可以尝试选择通用地址0或255.5.敕令延时：设置矩阵敕令与拼接处理器敕令的发送时光距离.6.设置矩阵输入名:更改矩阵输入名字.7.输入通道设置：有AV1/AV2/VGA/DVI可分离设置对应到矩阵的输出端口.8.撤消衔接：撤消所有拼接盒的所选通道到到矩阵输出端口的衔接.9.一对一接法：恢复默认的一对一接法;若无特别须要,请在每次更改/设置矩阵时点击按钮,确认视图中虚拟屏中数值不为0 .10.衔接示意图：显示所选通道当前拼接单元到矩阵输出端口的衔接方法.双击一个单元.可以随意率性设置.设为０表示不衔接.2.4.2矩阵设置的一般步骤为：１. 选摘要设置的矩阵类型（AV/VGA／DVI）.２. 设置矩阵厂家.３. 设置矩阵类型或矩阵的输入端口总数.４. 设置矩阵的地址（有的矩阵没有）.５. 选择拼接盒输入通道进行衔接方法设置.６. 设置衔接方法,默以为一对一接法,可以双击衔接设置框逐个修正.注：一对一接法：矩阵的第１路输出接到拼墙的第１个屏,第２路输出接到拼墙的第２个屏,依止类推．（关于拼墙屏的序号请参照主界面中幕墙操作框所显示的数字）.７．设置完成后按确认键.2.5治理员如图16,软件设置区内选择体系项,点击治理员登录办法如图16所示打开高等功效.在框中输入,用户名,暗码;用户名与暗码请与厂家接洽.图162.6准时体系如图17,软件设置区内选择体系项,点击准时体系图172.7 幕墙标志设置如下图,软件设置区内选择设置项,点标志设置,文本框里写上要定名的名称2.8 体系设置如下图,软件设置区选择设置项,点击体系设置, 电脑开机时启动软件：开电脑时主动打开该软件软件登录运用暗码：运用软件时须要暗码运用数据回读功效：可以读取拼接盒当前的信息掌握指令格局：可以变换控件的敕令字节2.9虚拟键盘如图18,软件设置区内选择对象项,点击虚拟键盘此功效相当于遥控器,详讲解明见遥控器解释档.图182.10说话选择如图19,软件设置区内选择说话项,点击中文／Ｅnglish.此功效用于切换体系说话,中文与英语.图202.11 硬件注册：可以经由过程时钟IC设置处理器的运用刻日,只有联合注册版软件才能启用该功效.1. 硬件注册信息已整合到注册码中,注册软件的同时请确保已经衔接了我们的硬件拼接盒,不然就须要运用另一条注册码从新注册.2．可以经由过程遥控器或虚拟键盘查看设置硬件注册信息,办法：依次按Menu 1 0 2 4五个键即可以显示该菜单2.12软件版本如图21,软件设置区内选择关于项,点击关于.此功效用于查看体系软件版本号,如图21 的软件版本为V6.014L.图213.0 功效区调节3.0.1 图像处理如图22所示图22比较度:调节屏幕图像背景的白色程度亮度:调节屏幕图像远景的黑色程度时钟:调节图像频率（仅VGA模式下有用）相位:调节图像相位（仅VGA模式下有用）色调:调节图像的色调模式（仅视频模式下有用）饱和度:调节图像色彩的深浅程度（仅视频模式下有用）清楚度:调节屏幕图像的了了度及焦聚降噪:选择降噪后果：低,中,高,主动（仅视频模式下有用）色彩主动调剂：主动调节图像色彩（仅VGA模式下有用）3.0.2 视窗处理如图23所示图23程度地位:调节屏幕的往左.往右移动垂直地位:调节屏幕的往上.往下移动框架构造:图像框架功效.开/关程度框架:图像的程度处理垂直框架:图像的垂直处理相位主动调剂:主动调节图像相位＊＊对于幕墙色彩不一致,请留意以下细心浏览此以下解释暗均衡调节如图24（针对所有旌旗灯号均有用）,图像画面亮场色彩有问题者请调节暗均衡, 暗场色彩有问题者请调节亮均衡图24暗均衡-红:调节暗均衡的红色暗均衡-绿:调节暗均衡的绿色暗均衡-蓝:调节暗均衡的蓝色亮均衡-红:调节亮均衡的红色亮均衡-绿:调节亮均衡的绿色亮均衡-蓝:调节亮均衡的蓝色ADC调节如图25（仅VGA下有用）,图像画面亮场色彩有问题者请调节暗均衡, 暗场色彩有问题者请调节亮均衡图25暗均衡-红: 调节模仿旌旗灯号红色的偏移量暗均衡-绿: 调节模仿旌旗灯号绿色的偏移量暗均衡-蓝: 调节模仿旌旗灯号蓝色的偏移量亮均衡-红: 调节模仿旌旗灯号红色的增益亮均衡-绿: 调节模仿旌旗灯号绿色的增益亮均衡-蓝: 调节模仿旌旗灯号蓝色的增益3.0.3 画中画如图26所示画中画功效仅单屏模式下有用,拼接模式下无效,图像的主画面为模仿旌旗灯号时,副画面仅数字旌旗灯号有用; 图像的主画面为数字旌旗灯号时,副画面仅模仿旌旗灯号有用.图26画中画:打开与封闭画中画副画面:子画面旌旗灯号源选择边框色彩:子画面边缘色彩程度地位：子画面的程度地位的移动垂直地位：子画面的垂直偏向的移动尺寸：子画面的尺寸(小/中/大)交流：主画面与子画面的交流3.0.4 体系如图27所示图27体系信息: 显示当前输入信源和版本等相干信息体系保存: 保存当前调剂信息图像冻结：静止图像无旌旗灯号模式：用于选择无旌旗灯号幕墙显示的模式转换,分为通俗模式（蓝屏模式）,蓝屏模式,黑屏模式,关背光模式电扇：用于打开与封闭电扇工场初始化：载入工场初始化设置(对于新安装的幕墙,建议在做调节参数之前一律做工场初始化)背光明度:调剂背光的亮度色彩制式：切换4朋分器的视频旌旗灯号制式OVERSCAN:如图29,此功效用于调节视频旌旗灯号图像显示不完全图29程度肇端：调节图像肇端地位程度大小：调节图像的尺寸大小（图像缩放）垂直肇端：调节图像肇端地位垂直大小：调节图像的尺寸大小（图像缩放）3.0.5 漫游功效：只有拼接盒型号为W3000时才可以实现.功效如下图：步骤：1.起首设置好“尺寸模式”“子旌旗灯号源”“地位模式”.2．打勾时,子画面可以实现幕墙上跨屏开窗.撤消为画中画模式不能跨屏开窗3.点击即可实现开窗设置3.0.6预案如图30所示步骤：1.单击主界面的预案模式框点保存按钮可将当前的参数保存到所选的预案模式.2.双击主界面的预案模式框可以调出所选的预案参数.3.单击主界面的预案模式框点重定名按钮可将重定名输入框输入的名字更改到所选的预案模式中.图303.0.7随意率性拼接如下图所示（要配专用的软件才能有用）以上图拼接工程(由八块T260XW04V4构成)为例步骤：１．每个拼接盒设置好ID,２．设置参数前先工场初始化拼接,３．如上图数据：经由过程量度得出参数,(单位mm)：W：拼接时最大显示区域（黑色虚线区域）幕墙总长度=1836H：拼接时最大显示区域（黑色虚线区域）幕墙总高度=13264. 选择对应屏设置1#屏的肇端地位S1(单位mm)：单元程度肇端地位：S1程度地位-S0程度地位= 510-0=510单元垂直肇端地位：S1垂直地位-S0垂直地位= 0-0=05. 设置1#屏的程度垂直大小（屏的显示区域不含边框）(单位mm)：因为屏坚放所以1#单元程度大小=h2=321因为屏坚放所以1#单元垂直大小=w2=5766.把随意率性拼接打开,手动填入上述参数,点击,1#屏设置完毕7.其他屏操作与1#屏一样,幕墙总长度.幕墙总高度不变如下表(单位mm)：参数项屏号单元程度肇端地位单元垂直肇端地位单元程度大小单元垂直大小1#屏510 0 321 576 2#屏885 0 576 321 3#屏255 630 576 321 4#屏885 375 321 576 5#屏1260 375 576 321 6#屏0 1005 576 321 7#屏630 1005 576 321 8#屏1260 750 321 576因为屏竖放或横放.所以单元程度大小.单元垂直大小有所不同因为量度可能消失误差,具体参数可以参考各型屏的规格书.3.1旌旗灯号与矩阵选择和拼接图31１．进入主界面２．选择幕墙示意区,按鼠标右键,此时会消失一个如图31所示的界面３．点击运用矩阵,使矩阵输入项有用４．选择所要切换的矩阵信源输入项５．按确认键,既完成.3.2 关于硬件注册( Wall Control V6.0及以上)1. 打开掌握软件并设置与硬件相连的串口;2. 在"关于"下选择"注册"进行注册设置;3. 点击"测试通信"按钮肯定掌握软件与须要解码(硬件注册)的机械已经衔接OK;该按钮会使大屏显示掌握软件的体系信息.4. 填入序列号, 如(XEBB-XXXX-XYVV-XXXX-7855-6854-XYTV)长度分为7段,该序列号由注册对象RegTool 6.0及以上版本生成,不兼容5.0序列号;5. 肯定后即可进行硬件注册6. 留意:Wall Control V6.0及以上版本的注册版只须要注册一次,软件永不过时;而非注册版也会在"关于"下供给"注册"按钮,即也可以进行硬件解码.。

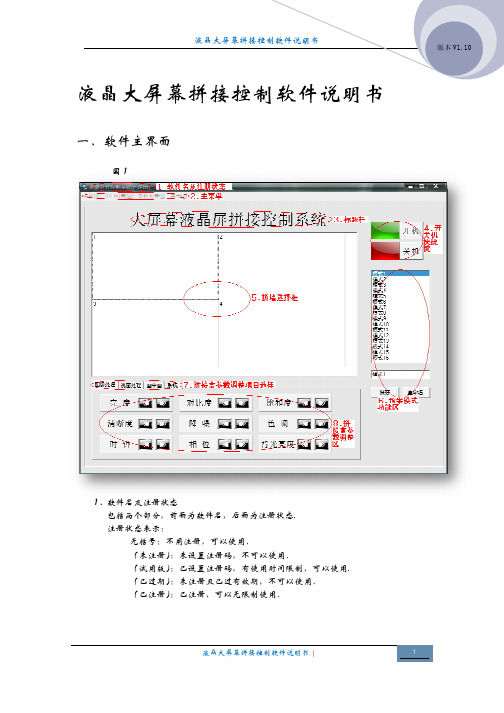

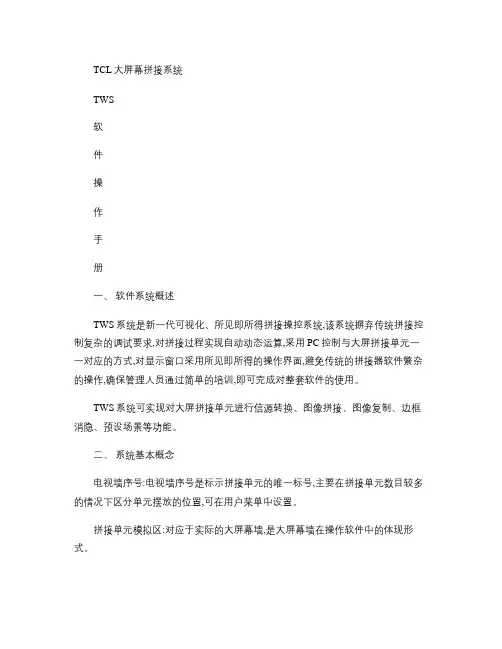

液晶大屏幕拼接控制软件说明书液晶大屏幕拼接控制软件说明书一．软件主界面图１版本 V1.10１. 软件名及注册状态 包括两个部分，前面为软件名，后面为注册状态. 注册状态表示： 无括号：不用注册，可以使用． （未注册）：未设置注册码，不可以使用． （试用版）：已设置注册码，有使用时间限制，可以使用. （已过期）：未注册且已过有效期，不可以使用． （已注册）：已注册，可以无限制使用．液晶大屏幕拼接控制软件说明书 |1液晶大屏幕拼接控制软件说明书版本 V1.10２. 主菜单 串口设置：设置使用的串口参数. 矩阵设置：设置矩阵的相关参数. 关于：软件注册和查看软件版本. 系统－管理员：管理员登录. 系统－系统初始化：管理员专用，恢复拼接盒为系统默认设置. 系统－幕墙设置：设置幕墙的水平与垂直单元数量. 标志设置：管理员专用，设置标题栏显示内容. 退出：退出软件系统．３.标题栏 可在管理员模式下：主菜单－系统－标志设置更改其内容.４.开关机快捷键 控制拼接盒开关机．５.拼墙选择框 按住鼠标左键拖选要操作的拼接单元，再进行控制操作． 单击鼠标右键可打开通道切换选择框．６.预案模式功能区 本系统共有１６组预案可供设置. 调出预案：在预案模式框内选中要调出的预案双击即可调出此预案. 保存预案：选中要保存预案的位置，单击保存按键即可保存此预案. 给预案重命名：选中要重命名的预案，在下面的重命名框内输出要重命的名称后点击重命名. ７.拼接盒参数调整项目选择 图像处理：调整亮度，对比度，饱和度，清晰度，降噪，色调，时钟，相位，背光. 视窗处理：调整画面位置，拼接框架，相位和彩色自动调整，ADC 和白平衡． 画中画：画中画的参数调整. 系统：查看系统信息，画面静止，参数保存.液晶大屏幕拼接控制软件说明书 |2二．软件注册液晶大屏幕拼接控制软件说明书版本 V1.10１.说明：软件分为注册版和会员版. １.１注册版软件第一次使用时需设置注册，才可以使用.当试用期满软件将不可用．注册后可以无限制使用． １.２会员版无需注册．２.注册步骤 ２.１打开注册页面 在图２所示位置打开注册页面. 图２２.２注册设置 在图３所示注册码由三部分组成，每个部分占一栏： 第一栏：用户名，默认为¡ admin¡ 不用更改. 第二栏：密码，为数字，任意设置后记住，在注册的时候需用到． 第三栏：限制时间，为数字，软件有效的时间从注册设置后算起，以天为单位. 填好后点击确定，如果提示注册设置成功完成注册设置.液晶大屏幕拼接控制软件说明书 |3图３液晶大屏幕拼接控制软件说明书版本 V1.10２.３注册 软件在设置注册后就可以注册．在图２所示位置打开注册页面见图４. 在输入栏填入设置注册时候第二栏所填的数字密码.填好后点击确定，如果提示注册成 功即注册成功．图４液晶大屏幕拼接控制软件说明书 |4液晶大屏幕拼接控制软件说明书三．管理员登录版本 V1.10登录管理员可以更改图１中３标题栏显示的内容．登录方法如图５所示打开管理员登录 界面.在框中输入．用户名：admin，密码：welcome.图５液晶大屏幕拼接控制软件说明书 |5液晶大屏幕拼接控制软件说明书四．设置串口串口设置如图６，端口通常为 COM1，波特率固定为 9600. 图６版本 V1.10液晶大屏幕拼接控制软件说明书 |6液晶大屏幕拼接控制软件说明书五．幕墙设置幕墙设置根据幕墙的大小设置控制软件. 图７版本 V1.10液晶大屏幕拼接控制软件说明书 |7六．矩阵设置液晶大屏幕拼接控制软件说明书版本 V1.10有 AV 和 VGA 矩阵的联动控制功能．AV 与 VGA 各两个通道可以分别设置连接方式. １.如图８所示打开矩阵设置页面.图９为矩阵设置功能示意图．图８图９１. 矩阵类型：选择 AV／VGA 可以分别设置相应的矩阵.液晶大屏幕拼接控制软件说明书 |8液晶大屏幕拼接控制软件说明书版本 V1.10２. 厂家：设置所使用矩阵的生厂厂家. ３. 型号（输入端口总数）：设置矩阵的型号或矩阵输入端口总数． ４. 地址：矩阵的串口命令地址，有的矩阵没有． ５. 连接通道：有 AV1/AV2/VGA1/VGA2 可分别设置对应到矩阵的输出端口． ６. 取消连接：取消所有拼接盒的所选通道到到矩阵输出端口的连接. ７. 一对一接法：恢复默认的一对一接法． ８. 连接示意图：显示所选通道当前拼接单元到矩阵输出端口的连接方式.双击一个单元可以任意设置.设为０表示不连接. ２.矩阵设置的一般步骤为：１. 选择要设置的矩阵类型（AV/VGA）. ２. 设置矩阵厂家. ３. 设置矩阵类型或矩阵的输入端口总数. ４. 设置矩阵的地址（有的矩阵没有）. ５. 选择拼接盒输入通道进行连接方式设置. ６. 设置连接方式，默认为一对一接法，可以双击连接设置框逐个修改．注：一对一接法：矩阵的第１路输出接到拼墙的第１个屏，第２路输出接到拼 墙的第２个屏，依止类推．（关于拼墙屏的序号请参照主界面中幕墙操作框所 显示的数字）液晶大屏幕拼接控制软件说明书 |9液晶大屏幕拼接控制软件说明书七．切换信号源和拼接．版本 V1.10在主界面的幕墙操作框中框选要操作的拼接单元单击鼠标右键可以弹出一个输入控制 的小菜单.选中它可打开输入控制页面如图１０所示.图１０输入控制页面包含信号源和矩阵输入端口的选择，使用矩阵复选框（打勾选中才能控制 矩阵否则不控制矩阵）．操作步骤： １. 在主界面选择要切换的拼墙单元. ２. 在输入控制页面选择要切换的信号源． ３. 如果使用矩阵选择要切换的矩阵输入端口. ４. 点击确定完成切换操作．液晶大屏幕拼接控制软件说明书 |10步骤：１.单击主界面的预案模式框点保存按钮可将当前的参数保存到所选的预案模式.２.双击主界面的预案模式框可以调出所选的预案参数.３.单击主界面的预案模式框点重命名按钮可将重命名输入框输入的名字更改到所选的预案模式中．九．拼接盒参数调整步骤：１.在主界面的幕墙操作框中框选要操作的拼接单元．２.在主界面的下面选择要调整的拼接盒参数项目３.在拼接盒参数调整区调整参数.液晶大屏幕拼接控制软件说明书| 11。

大屏幕控制系统软件详解说明一软件安装安装注意事项：非专业人事安装：安装前请先关闭防火墙（如360安全卫士，瑞星，诺盾等），等安装完并且成功启动本软件后可重新开启防火墙；专业人事安装：先把防火墙拦截自动处理功能改为询问后处理，第一次打开本软件时会提示一个拦截信息；安装前请校对系统时间,安装后不能在错误的系统时间下运行/启动软件,否则会使软件注册失效，这种情况下需要重新注册；Windows7,注意以下设置0.1)打开控制面板0.2)选择系统和安全0.3)选择操作中心0.4)选择更换用户帐户控制设置0.5)级别设置，选择成从不通知１．软件解压后，请选择双击，进入安装界面如图１，图２图1图2２．选择键，进入下一界面如图3图３3.选中项，再按键，进入下一界面如图４图44.选择键，进入下一界面如图５图５５.选中项，再选择键，进入下一界面如图６图６６.选择键，进入下一界面如图７图８７.选择键，软件安装完成二软件操作选择WINDOWS下开始按钮，选择程序，选择WallControl项，点击WallControl软件进入大屏幕控制系统软件主界面如图9所示,整个软件分为3个区，标题区，设置区，功能区图91.1标题区大屏幕控制系统软件(只有管理员才可设置此项目)1.2设置区1.2.1系统高级功能：管理员登录。

产品选型：选择拼接盒型号。

定时系统：设置定时时间。

幕墙开机：开机幕墙关机：关机退出：退出软件系统。

1.2.2设置串口设置：设置使用的串口参数。

矩阵设置：设置矩阵的相关参数。

幕墙设置：幕墙设置参数。

幕墙颜色：幕墙颜色设置。

标志设置：更改幕墙名称。

系统设置：控制软件系统设置。

1.2.3工具虚拟键盘：虚拟键盘设置。

硬件注册：可以通过时钟IC注册处理器的使用权限。

1.2.4语言中文选择:选择软件语言类型为中文。

Ｅnglish:选择软件语言类型为英语。

1.2.5关于软件版本:查看软件版本号。

1.3功能区1.3.1幕墙选择框按住鼠标左键拖选要操作的拼接单元，按右键点击输入控制，选择信号通道,幕墙显示模式，矩阵输入选择。

Kompass RX6专业多媒体播控软件用户手册目录目录 (i)1 软件安装 (1)软件安装 (1)软件授权 (4)2 应用场景 (5)3 界面介绍 (5)修改界面布局 (8)加载布局 (9)锁定主界面 (9)4 工程 (10)新建工程 (10)管理媒体 (10)4.2.1 添加媒体 (11)4.2.2 编辑媒体 (11)4.2.3 添加输入源 (15)管理图层 (19)4.3.1 添加图层 (19)4.3.2 拼接图层 (20)4.3.3 设置图层属性 (22)搭建环境 (24)4.4.1 添加屏幕 (25)4.4.2 添加贴片 (27)4.4.3 贴片属性 (28)4.4.4 配置联机备份 (31)制作节目 (33)4.5.1 编辑节目 (33)4.5.2 媒体延续播放 (34)4.5.3 设置节目属性 (35)4.5.4 设置节目跳转 (41)4.5.5 设置节目编组 (41)播放控制 (42)保存工程 (43)5 设置 (43)系统设置 (43)5.1.1 常规设置 (44)5.1.2 显示设置 (45)5.1.3 音频设置 (45)5.1.4 Office设置 (46)授权设置 (47)快捷键绑定 (47)MIDI绑定 (48)5.4.1 连接MIDI键盘 (49)5.4.2 绑定MIDI (49)6 帮助 (50)使用手册 (50)关于产品 (50)版本更新 (50)联系我们 (50)7 工具 (50)转码助手 (51)8 语言切换 (52)9 显卡拼接 (53)设置主显示 (53)修改分辨率 (54)9.2.1 设置标准分辨率 (54)9.2.2 设置自定义分辨率 (55)EDID锁定 (58)输出拼接 (62)1 软件安装软件安装运行环境为了更好的运行Kompass RX6，客户端需要满足运行环境最低配置建议如下：●处理器：i7 9代及以上●内存：16G及以上DDR4 2666●显卡：推荐NVIDIA P2200及以上高级别独立显卡或AMD W5100及以上高级别独立显卡●存储：512G及以上固态硬盘●操作系统需求：Windows10 64位专业版安装步骤步骤 1双击Kompass RX6安装程序（Kompass RX6.exe），程序自动进入安装界面。

大屏拼接处理器软件的使用说明1、双击桌面上的图标，如下图：2、打开之后进入登录界面，用户名是ADMIN，口令为空，点击“确定”即可进入软件。

3、进入软件主界面，如下图，分为3个模块，菜单栏分别是“处理器”，“主功能区”和“工具”。

4、首先，选择“主功能区”下“通讯”设置。

5、打开“通讯设置”，若是选用NET连接，点击“选用NET连接”，设备默认的IP地址是192.168.1.65 ，端口号是1024。

若是串口连接的话，点击“选用COM 连接”，选用正确的COM口，波特率默认情况下为9600。

选择完之后，点击“确定”。

6、设置完硬件的连接，软件上面要点击连接处理切换器。

如下图。

7、新建窗口在控制软件的灰色区域，按住鼠标左键，在所想显示的输出屏上一拖，即可布满当前的屏幕。

出现如图所示界面。

还可以通过“新开窗口”快捷键来开窗口。

再双击左边的信号源就可以显示在窗口上。

若想改变已开出窗口的大小及位置，可以通过两种方式：a、通过鼠标对已开窗口进行拖放。

具体方法：把鼠标移至所开窗口的右下方边缘处，当鼠标变成“<—>”时，按下鼠标左键，对窗口进行拖拽，到合适的大小后，松开鼠标左键。

将鼠标放在所开的窗口上，这时按下鼠标左键，移动鼠标，窗口会被移动，到合适的位置时松开鼠标。

但这种方法只能粗略的调整其大小及位置，要想精确的调整，必须要通过第2种方式。

b、将鼠标放在要调整的窗口上，右击鼠标。

选择“属性”，出现如图所示界面，通过“宽度”及“高度”来精确调整。

要关闭一个窗口，可以通过单击窗口右上角的“X”来实现，同时也可对窗口进行放大缩小快捷操作。

窗口之间的层次关系窗口建立完成之后，其层次关系可以通过一下操作来改变：如图所示，通过选择“置顶”和“置底”来改变窗口之间的层次关系。

要将所有的窗口都关闭，右击选择“关闭所有窗口”。

8、测试设备是否建立通信连接，测试显示终端（屏幕）的颜色和网格。

9、用户管理用于管理操作员的操作权限的设置，通过该设置可对控制软件进行登陆口令，登陆人员进行设置。
