U磨刀机中文说明书

Model: U2万能磨刀机UNIVERSAL CUTTER /GRINDER操作手册OPERATING HANDBOOKVOLTAGE 220V / 50 HZ POWER REQ. 370 WSPINDLE R.P.M 5200 RPM MOTOR AMPS: 1.68 AMPS京雕精密机械JINGDIAO PRECISION MACHINERY CO,. LTD目录附件说明------------------------------------------------------------------------------------------------------------------------------------------1砂轮主轴------------------------------------------------------------------------------------------------------------------------------------------2分度头托架保养---------------------------------------------------------------------------------------------------------------------------------2修整砂轮------------------------------------------------------------------------------------------------------------------------------------------3刀具外形-刀具角度-切销速度----------------------------------------------------------------------------------------------------------------3刀具切销速度------------------------------------------------------------------------------------------------------------------------------------3用砂轮定刀刃中心------------------------------------------------------------------------------------------------------------------------------4斜切削刃刀具前角的外圆磨法---------------------------------------------------------------------------------------------------------------5端切削刃(直线)刀具前角的外圆磨法-------------------------------------------------------------------------------------------------------5端切销刃(圆形)刀具前角的外圆磨法-------------------------------------------------------------------------------------------------------6磨尖头刀具---------------------------------------------------------------------------------------------------------------------------------------7斜切削刃和端切削锥形刀具的外圆磨法---------------------------------------------------------------------------------------------------7斜切削刃和端切削刃圆锥形刀具的前角磨削---------------------------------------------------------------------------------------------8斜切削刃和端切削刃(圆形)锥形刀具的前角磨削----------------------------------------------------------------------------------------9附件------------------------------------------------------------------------------------------------------------------------------------------------9特殊附件------------------------------------------------------------------------------------------------------------------------------------------9钻头磨削说明-----------------------------------------------------------------------------------------------------------------------------------10端铣刀磨削说明--------------------------------------------------------------------------------------------------------------------------------11车刀刀头磨削说明-----------------------------------------------------------------------------------------------------------------------------11主机(零部件及装配示意图) -----------------------------------------------------------------------------------------------------------------12旋转座附件(零部件及装配示意图) --------------------------------------------------------------------------------------------------------13钻头磨削附件(零部件及装配示意图) -----------------------------------------------------------------------------------------------------13车刀磨用附件(零部件及装配示意图) -----------------------------------------------------------------------------------------------------13端铣刀磨用附件(零部件及装配示意图) --------------------------------------------------------------------------------------------------14电器原理图--------------------------------------------------------------------------------------------------------------------------------------14砂轮主轴砂轮主轴的轴承在出厂时已调节好，同时排除了轴在转动过程中的间隙，在使用过程中，随着时间的迁移，间隙又会产生，这时可用上紧两个螺母M来消除它。

磨刀机操作说明书1.根据所研磨刀具的材质选择适当砂轮,一般研磨HS-CO NACHI铣刀.SG-FAX铣刀选用80K内孔为20mm的白砂轮,若研磨钨钢刀必须使用钻石砂轮;2.向内收回砂轮进刀微调螺母(1),直到对准主轴之小孔,对准后将固定梢(6)插入孔内,使砂轮主轴不能转动,把垫片之凹槽面朝内,且紧帖砂轮面用拆卸铝制扳手锁紧螺母;3.将砂轮装夹在砂轮主轴上以后,拔出固定梢(6),用钻石修整器(8)将砂轮修整好,砂轮修整时,一次不能修整过多,以免钻石掉落;4.调整主轴旋转松紧,当主轴座旋转90∘时,若其上下间隙过大,可利用两支扳手以相对方向放松螺母后,再逐一调整至适当松紧,5.主轴座0°角之调整:使用10mm外六角扳手调整90∘分度盘下之止动栓(19)活动式,放松90∘锁紧螺母(18),并拉上90∘.分度盘固定栓(14).以一支12mm圆棒研磨约60mm长,若前端尺寸大于后端尺寸,则扳手往左方调整,视其大小调整之,若研磨尺寸前端尺寸小于后端尺寸,则扳手往左方调整,直到前后尺寸一致为止;6.主轴座90∘之调整以内角5mm扳手调整止动栓(19),把Φ12mm圆棒装夹在主轴座上端面对准砂轮面,将主轴座固定在90∘位置上下弧形摇动主轴座,把蓝丹涂在圆棒端面,若端面右边先磨到,则表示90∘超过,若左边先磨到则表示不到90∘,以5mm内六角扳手调整止动栓(19),调至端面左右皆可磨到为止,调整时90∘固定螺母及90∘分度盘固定栓(14)必须放松,调完整时,可将 90∘分度盘归零,并以T6固定栓固定之;7.根据研磨铣刀刀杆直径选择合适的套筒,将刀杆装夹在主轴座上,并锁紧主轴座后面的螺母(11);8.依所研磨刀具外形,将主轴座上各角度调整好,并锁紧相对应的螺母;9.未开始研磨时,刀具和砂轮应保持一段距离不可太近,以防开机时砂轮和刀具碰撞;10.打开磨刀机开关(2),先让砂轮转1分钟以上,确定无异常现象后方可开始研磨;11.用右手转动套筒锁紧螺母(11),左手调节进刀微调螺母(1),当砂轮快接触刀具时,应慢慢进刀,以免碰伤砂轮;12.进刀量和刀杆转动相搭配,进刀量不可太大,以免将刀具烧焦而引起退火现象;13.在整个操作过程中要注意人身安全和机台安全,注意手和砂轮的距离,在修整砂轮时注意砂轮砂粒不要溅入眼睛里面;14.刀具磨好后先关闭磨刀机开关(2),再按装刀过程反过来将刀和砂轮拆下,保养后保存好.磨刀机各部件的名称及作用。

万能磨刀机安全操作规程本文档旨在指导用户正确、安全地使用万能磨刀机。

在操作磨刀机时，请务必严格遵循以下安全操作规程，以确保人身安全和设备完整。

1. 设备准备在使用万能磨刀机之前，请按照以下步骤进行设备准备：1.确保工作区域清洁整齐，没有杂物，以确保操作空间畅通。

2.检查磨刀机的电源线和插头是否完好无损。

如有损坏，切勿使用设备，并立即联系维修人员进行维修。

3.检查磨石是否牢固安装在磨刀机的主轴上，如有松动或异常现象，切勿启动设备，并及时通知相关人员。

2. 个人安全在操作磨刀机时，请注意以下个人安全事项：1.穿戴适当的个人防护装备，包括护目镜、工作手套和防护面罩等，以保障面部和手部的安全。

2.切勿穿着宽松的衣物、长发或饰品等，以防止被卷入或缠绕住磨刀机。

3.在使用磨刀机时，请保持专注，切勿分散注意力或受其他人员干扰。

3. 磨刀机操作在进行磨刀机操作前，请遵循以下操作规程：1.使用前请仔细阅读磨刀机的操作手册，并按照手册指导进行正确安装和调试。

2.在启动设备之前，请确保附件和夹具已经牢固安装，并检查磨刀机开关是否处于关闭状态。

3.使用磨刀机时，请确保刀具已经完全放置在磨刀机的刀具夹持器上，并使用合适的夹具夹住刀具。

4.在磨刀机运行期间，请保持手部远离磨石和附件，以防止受伤。

5.操作磨刀机时，请确保磨刀机的托架、夹具和刀具在运行期间保持稳定，并确保不会产生异常震动或松动。

4. 维护保养为确保磨刀机的长期使用和性能稳定，下面是一些维护保养的建议：1.每次使用磨刀机后，请及时清理刀具夹持器和磨刀机的磨石，以去除可能产生的金属屑或其他杂质。

2.定期检查磨石的磨损情况，并根据使用情况及时更换磨石，以确保磨刀机的正常工作效果。

3.确保磨刀机的电源线和插头无损坏，定期检查设备的电气连接，并及时更换老化或磨损的电线。

5. 紧急情况处理在紧急情况下，需立即采取以下措施：1.若发生任何异常现象、异常噪音或磨刀机突然停止运行，请立即关闭电源开关。

万能磨刀机UNIVERSAL CUTTER GRINDER型号:GD-20AModel：GD-20AOperation Manual使用说明书Series No.: Max Wheel Dia:100 MM出厂编号最大砂轮直径Voltage：Power;0.375电压: 功率: 0.375 KW Inspector: Manufacture Date；检验员: 出厂日期:GD-20A万能磨刀机UNIVERSAL CUTTER GRINDER一、PERFACEU2万能磨刀机，是随着市场上雕刻业的发展，而精心设计的，主要由机体、砂轮、主轴、驱动装置，微量进给及砂轮整形器、刀架所组成，结构新颖、造型美观、精度高、性能好、使用简单、维修方便、适用：电脑雕刻机、机械雕刻机、模具雕刻机及其高速旋转锥尖刀头、棱磨刃和铣刀端刃，磨削角度准确。

是目前万能磨刀机配备较先进的磨刀机型，我公司以质量第一，服务至上为宗旨，诚恳为广大模具雕刻机、电脑雕刻用户服务。

GD-20A Universal Cutter Grinder, with development of the carved industry, precisely designed by engineers. It is made up by main unit, wheel, spindle, drives, micro-feed and the grinding wheel dresser, knife the composition, structure, novel, modeling beautiful, high precision, good performance, easy to use, easy maintenance, applicable: computer engraving machine, machine engraving machine, engraving machine and high-speed rotary die knife cone head, edge grinding, and milling cutter blade cutting edge, grinding angles accurately. Universal Grinder is equipped with more advanced type of sharpener, my company is quality first, service-oriented for the purpose, sincerely for the majority of mold engraving machine, computer engraving User Services二、主要规格与参数The Specification and Technical DatasOr 0.25KW 50Hz 380v11 净重Net weight 65Kg550*480*470mm12 外形尺寸（长×宽×高）Packing dimension--GD-20A万能磨刀机1.On-off 2、Handle 3、dial scale 4、cover 5.screw joint 6、connecting rod 2A、handle3A、dial scale 4A.cover 5A、screw joint 6A、connecting cover 7、oil cup 8.adjusting screw9、handle 10 axis 11、fastening cover 12. reshaper stand 13、wheel flange 14、grinding wheel15、axis 16.axis of grinding wheel 17、stop bar 18、connecting cover 19、screw 20、lamp1、on-off 8、adjusting screw 20、drive belt 21、drive belt 22、motor23、fan cover24、screw 25、adjusting screw 26、equalizer bar27.收管28. 收管套Cover of the 29.滚花套Cover of30.紧定螺钉Fastening31.螺钉screwpipe retrieval pipe retrieval knurling screw32.伸缩杆telescopic link 33.插销bolt34.法兰盘ring flange;35.分度盘index plate36.螺母Nut37.复滑座multiple slip 38.定位器localizer39.转台Rotary table40.螺钉Screw41.表盘indicator dial42.转台座Base of the rotary table 43.刻度圈dial scale44.刻度圈dial scale45.螺钉Screw46.手柄Handle47.紧定销Fastening pin 48.油封oil seal49.手柄Handle50.座Base51.螺杆screw stem52.螺钉Screw 53.销Pin54.标尺Ruler55.螺钉Screw56.刻度圈Dial scale57.手柄Handle 58.手柄Handle59.螺钉Screw60.标尺Ruler Grinding Wheel Finishing1. Loosen clamp nut D，rightward move diamond dresser，to approach wheel adge；2. Adjust dresser well and wheel’distance about 1MM，lock up clamp nut D；3.rotate bolt，until dresse approch to wheel。

..Model: U2万能磨刀机UNIVERSAL CUTTER /GRINDER操作手册OPERATING HANDBOOKVOLTAGE 220V / 50 HZ POWER REQ. 370 WSPINDLE R.P.M 5200 RPM MOTOR AMPS: 1.68 AMPS京雕精密机械JINGDIAO PRECISION MACHINERY CO,. LTD目录附件说明------------------------------------------------------------------------------------------------------------------------------------------1砂轮主轴------------------------------------------------------------------------------------------------------------------------------------------2分度头托架保养---------------------------------------------------------------------------------------------------------------------------------2修整砂轮------------------------------------------------------------------------------------------------------------------------------------------3刀具外形-刀具角度-切销速度----------------------------------------------------------------------------------------------------------------3刀具切销速度------------------------------------------------------------------------------------------------------------------------------------3用砂轮定刀刃中心------------------------------------------------------------------------------------------------------------------------------4斜切削刃刀具前角的外圆磨法---------------------------------------------------------------------------------------------------------------5端切削刃(直线)刀具前角的外圆磨法-------------------------------------------------------------------------------------------------------5 端切销刃(圆形)刀具前角的外圆磨法-------------------------------------------------------------------------------------------------------6 磨尖头刀具---------------------------------------------------------------------------------------------------------------------------------------7斜切削刃和端切削锥形刀具的外圆磨法---------------------------------------------------------------------------------------------------7斜切削刃和端切削刃圆锥形刀具的前角磨削---------------------------------------------------------------------------------------------8斜切削刃和端切削刃(圆形)锥形刀具的前角磨削----------------------------------------------------------------------------------------9附件------------------------------------------------------------------------------------------------------------------------------------------------9特殊附件------------------------------------------------------------------------------------------------------------------------------------------9钻头磨削说明--------------------------------------------------------------------------------------------------------１２---------------------------10 端铣刀磨削说明--------------------------------------------------------------------------------------------------------------------------------11 车刀刀头磨削说明-----------------------------------------------------------------------------------------------------------------------------11 主机(零部件及装配示意图)-----------------------------------------------------------------------------------------------------------------12 旋转座附件(零部件及装配示意图)--------------------------------------------------------------------------------------------------------13 钻头磨削附件(零部件及装配示意图) -----------------------------------------------------------------------------------------------------13 车刀磨用附件(零部件及装配示意图) -----------------------------------------------------------------------------------------------------13 端铣刀磨用附件(零部件及装配示意图) --------------------------------------------------------------------------------------------------14 电器原理图--------------------------------------------------------------------------------------------------------------------------------------14附件说明砂轮主轴砂轮主轴的轴承在出厂时已调节好，同时排除了轴在转动过程中的间隙，在使用过程中，随着时间的迁移，间隙又会产生，这时可用上紧两个螺母M 来消除它。

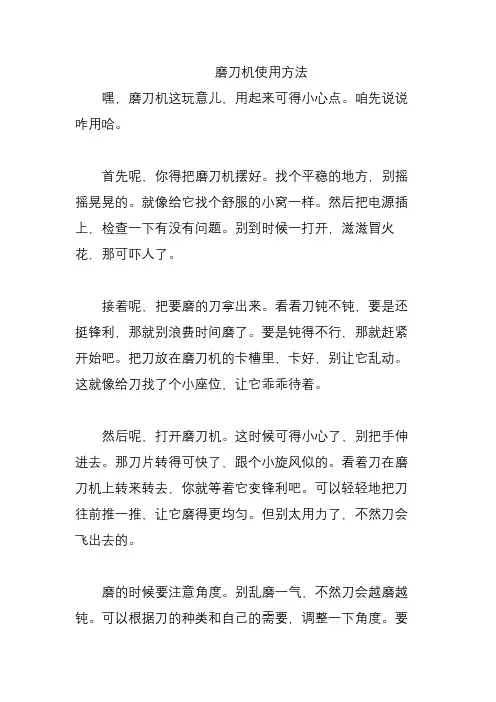

磨刀机使用方法嘿，磨刀机这玩意儿，用起来可得小心点。

咱先说说咋用哈。

首先呢，你得把磨刀机摆好。

找个平稳的地方，别摇摇晃晃的。

就像给它找个舒服的小窝一样。

然后把电源插上，检查一下有没有问题。

别到时候一打开，滋滋冒火花，那可吓人了。

接着呢，把要磨的刀拿出来。

看看刀钝不钝，要是还挺锋利，那就别浪费时间磨了。

要是钝得不行，那就赶紧开始吧。

把刀放在磨刀机的卡槽里，卡好，别让它乱动。

这就像给刀找了个小座位，让它乖乖待着。

然后呢，打开磨刀机。

这时候可得小心了，别把手伸进去。

那刀片转得可快了，跟个小旋风似的。

看着刀在磨刀机上转来转去，你就等着它变锋利吧。

可以轻轻地把刀往前推一推，让它磨得更均匀。

但别太用力了，不然刀会飞出去的。

磨的时候要注意角度。

别乱磨一气，不然刀会越磨越钝。

可以根据刀的种类和自己的需要，调整一下角度。

要是不会调，就问问别人，或者看看说明书。

就像给刀做个美容，得找对方法。

还有啊，别磨太久了。

磨一会儿，拿起来看看，要是锋利了，就赶紧停下。

要是还不行，再磨一会儿。

别贪心，磨得太过了，刀会变薄的。

我记得有一次，我爷爷要磨他的菜刀。

他把磨刀机拿出来，摆好，插上电。

然后把菜刀放进去，小心翼翼地磨着。

我在旁边看着，觉得还挺好玩的。

爷爷磨了一会儿，拿起来看看，觉得还不够锋利，又继续磨。

最后，菜刀变得可锋利了，爷爷切菜的时候可轻松了。

他笑着说，这磨刀机还真好用。

所以啊，磨刀机使用方法其实不难，只要小心谨慎，按照步骤来，肯定能把刀磨好。

别害怕，多试试，说不定你也能成为磨刀小能手呢。

磨刀机操作规程及注意事项操作规程：1. 提前准备：在使用磨刀机前，确认磨刀机及所有零件的状态良好，并确保有适当的磨刀石和磨刀液。

2. 安全措施：佩戴适当的防护装备，如手套、护目镜和口罩，以确保操作安全。

3. 固定磨刀机：将磨刀机牢固地固定在工作台上，以防止运行时的移动和震动。

4. 调整角度：根据需要，使用调节手柄来调整磨刀机的角度和高度，确保刀具与磨刀石接触的正确角度。

5. 润滑磨刀石：在开始磨刀之前，用适量的磨刀液润滑磨刀石，以减少摩擦和磨削过程中的热量。

6. 磨刀操作：将刀具轻轻地放在磨刀石上，并以适当的压力和速度进行磨刀。

注意保持一致的运动和角度，以保证刀具的均匀磨削。

7. 清洁刀具：在磨刀完成后，使用清洁布擦拭刀具的表面，以去除剩余的磨粒和污垢。

8. 清洁磨刀机：清理和维护磨刀机，确保其正常运行。

定期检查磨刀石和其他零件的磨损程度，并及时更换。

注意事项：1. 注意安全：操作磨刀机时，要注意个人安全。

尽量避免手部接近正在运转的磨刀石，以防止意外伤害。

2. 防止超载：根据磨刀机的额定功率和能力，选择合适的刀具进行磨刀。

避免超载操作，以免损坏磨刀机或刀具。

3. 正确保护：正确使用磨刀机时，注意保护刀具的切削部分，以免出现削切不均匀或刀具损坏的情况。

4. 磨刀液使用：使用正确的磨刀液，根据磨刀液的说明或推荐比例，调配适量的磨刀液。

5. 定期保养：定期检查磨刀机的维护状态，并根据操作手册的规定进行必要的保养和维修。

6. 不超时操作：连续使用磨刀机的时间不宜过长，以免磨刀石和磨刀机过热，影响其使用寿命。

以上为磨刀机操作规程及注意事项，请严格遵守，确保操作安全和磨刀效果。

广晟德电动磨刀机
使用说明书
一：电压：交流220V 功率：2X550w 频率：50Hz 二：使用方法：
1、合金刀安装：将（6）逆时针方向拧开：将（4）
取开，把待磨合金刀片装上去（刀口斜面向外）；
将（4）及（6）装上拧紧。

2、磨刀钻石碗安装；将（2）放松，顺时针拧动（1）
将传动马达调离使金刀片较远距离；拧松及取下（5）、（3）、将钻石碗装上去（碗口向刀片方向），装上（3）拧紧（5）。

3、角度调整：逆时针缓慢拧（1），将传动马达推
向前，置钻石碗与合金刀片较近的地方：轻轻摆动马达，使钻石碗切口与合金刀斜面口平行一至，拧紧（2）。

4、磨刀：接通电源，缓慢拧动（1）（逆时针方向）
当开始听到钻石碗与合金刀断续相磨发出响声时，则停止拧动（1）；等待几分钟，没再发出相磨响声（或较轻微响声）时，再逆时针缓调（1），至有比较长的相磨响声时，再停止拧动（1）。

重复以上动作2至3次（时间长短及重复次数视待磨刀片的缺损程度而定），一般到开始发出较完整的相磨声的当次为结束次数，或停机观察刀口锋圆度判断是否已磨好。

5、取刀：切断电源，顺时针拧动（1）将传动马达调离
合金刀较远位置，（拧松）及取下（4）小心将磨好的刀片拿出放好，向各机械部件注、擦防锈、润滑油，做好防尘、防潮工作，可延长机器的使用寿命。

注：磨刀时请勿用力突然向前拧动磨刀传动马
达或反复磨已磨好的刀片，以免过量损耗钻石
碗及刀片。

附图在下面。

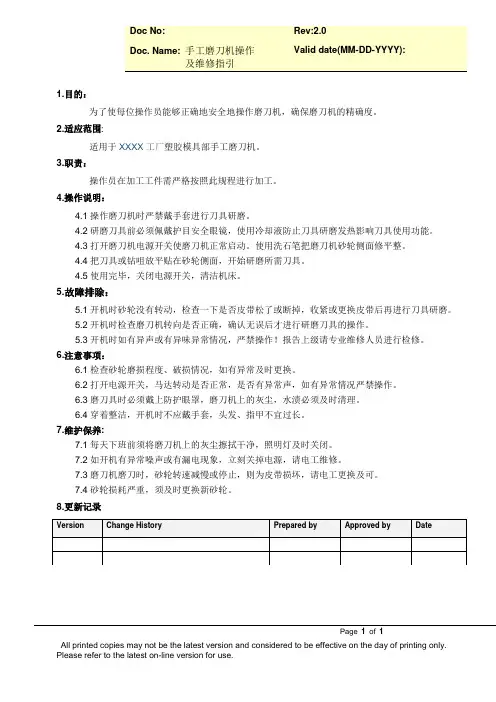

Doc No:Rev:2.0Doc. Name: 手工磨刀机操作及维修指引Valid date(MM-DD-YYYY):Page 1 of 1All printed copies may not be the latest version and considered to be effective on the day of printing only. Please refer to the latest on-line version for use.1.目的：为了使每位操作员能够正确地安全地操作磨刀机，确保磨刀机的精确度。

2.适应范围:适用于XXXX 工厂塑胶模具部手工磨刀机。

3.职责：操作员在加工工件需严格按照此规程进行加工。

4.操作说明：4.1操作磨刀机时严禁戴手套进行刀具研磨。

4.2研磨刀具前必须佩戴护目安全眼镜，使用冷却液防止刀具研磨发热影响刀具使用功能。

4.3打开磨刀机电源开关使磨刀机正常启动。

使用洗石笔把磨刀机砂轮侧面修平整。

4.4把刀具或钻咀放平贴在砂轮侧面，开始研磨所需刀具。

4.5使用完毕，关闭电源开关，清洁机床。

5.故障排除：5.1开机时砂轮没有转动，检查一下是否皮带松了或断掉，收紧或更换皮带后再进行刀具研磨。

5.2开机时检查磨刀机转向是否正确，确认无误后才进行研磨刀具的操作。

5.3开机时如有异声或有异味异常情况，严禁操作！报告上级请专业维修人员进行检修。

6.注意事项：6.1检查砂轮磨损程度、破损情况，如有异常及时更换。

6.2打开电源开关，马达转动是否正常，是否有异常声，如有异常情况严禁操作。

6.3磨刀具时必须戴上防护眼罩，磨刀机上的灰尘，水渍必须及时清理。

6.4穿着整洁，开机时不应戴手套，头发、指甲不宜过长。

7.维护保养:7.1每天下班前须将磨刀机上的灰尘擦拭干净，照明灯及时关闭。

7.2如开机有异常噪声或有漏电现象，立刻关掉电源，请电工维修。

7.3磨刀机磨刀时，砂轮转速减慢或停止，则为皮带损坏，请电工更换及可。
