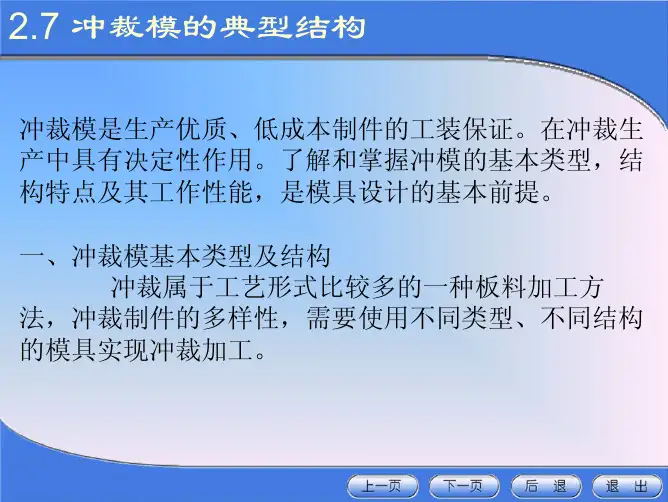

冲裁模具典型结构分析

冲裁模具的根本结构与工作原理引言冲裁模具是一种常用于金属冲压加工中的工具，它的主要功能是将金属工件按照特定的形状和尺寸进行切割、冲压或弯曲。

冲裁模具具有复杂的结构，在工业生产中起到了至关重要的作用。

本文将介绍冲裁模具的根本结构和工作原理。

冲裁模具的根本结构冲裁模具通常由上模、下模、导向装置和冲裁局部组成。

下面将对每个局部的结构进行详细介绍。

上模上模通常由上模座、上模板、护板等组成。

上模座用于固定上模，上模板上刻有冲裁孔或模具凸台，护板用于保护上模板免受外力的损坏。

下模下模通常由下模座、下模板和冲裁刃等组成。

下模座用于固定下模，下模板上刻有冲裁刃和模具凹槽，冲裁刃用于和上模冲击产生切割作用。

导向装置导向装置用于保证上模和下模的相对位置的准确性，通常由导向柱和导向套组成。

导向柱安装在上模座和下模座上，导向套安装在上模板和下模板上。

冲裁局部冲裁局部是冲裁模具的核心局部，通常由模冲和料冲组成。

模冲是通过冲击力将金属工件切割成特定形状的零件，料冲那么是在冲裁过程中用于定位工件的部件。

冲裁模具的工作原理冲裁模具的工作原理是通过施加冲击力将金属工件切割成特定的形状。

下面将详细介绍冲裁模具的工作原理。

1.准备工作：将金属工件放置在下模上，确保其与冲裁刃和模具凹槽对齐。

2.上模下压：通过上模座将上模下压，上模和下模之间的冲击力将金属工件切割成特定形状。

3.施加冲击力：当上模下压到一定位置时，施加冲击力使得模冲和料冲相互作用，切割金属工件。

4.释放压力：当冲裁完成后，释放上模的压力，取出切割好的工件。

结论冲裁模具是金属加工中常用的工具，它的根本结构包括上模、下模、导向装置和冲裁局部。

冲裁模具的工作原理是通过上模下压施加冲击力将金属工件切割成特定形状。

了解冲裁模具的结构和工作原理有助于我们更好地理解和应用它们。

冲裁模设计举例图2.69所示零件为电视机安装架下板展开坯料，材料为1Cr 13，厚度mm t 3=，未注圆角半径mm R 1=，中批量生产，确定产品的冲裁工艺方案并完成模具设计。

图2.69 零件图1． 冲裁件工艺性分析零件的加工涉及冲孔和落料两道工序。

除孔中心尺寸公差为±0.1mm 和孔径尺寸公差为+0.2mm 外,其余尺寸均为未注公差,查表2.4可知，冲裁件内外形的达到的经济精度为IT12～IT14级。

符合冲裁的工艺要求。

查表2.2可知，一般冲孔模冲压该种材料的最小孔径为d ≥1.0t ，t =3mm,因而孔径ø8mm 符合工艺要求。

由图可知，最小孔边距为：d =4mm ，大于材料厚度3mm ，符合冲裁要求。

2． 确定冲裁工艺方案及模具结构形式该冲裁件对内孔之间和内孔与外缘之间有较高的位置精度的要求，生产批量较大，为保证孔的位置精度和较高的生产效率，采用冲孔落料复合冲裁的工艺方案，且一次冲压成形。

模具结构采用固定挡料销和导料销对工件进行定位、弹性卸料、下方出料方式的倒装式复合冲裁模结构形式。

3． 模具设计与计算（1）排样设计排样设计主要确定排样形式、条料进距、条料宽度、材料利用率和绘制排样图。

1）排样方式的确定。

根据冲裁件的结构特点，排样方式可选择为：直排。

2）送料进距的确定。

查表2.7，工件间最小工艺搭边值为mm 2.2，可取mm a 31=。

最小工艺边距搭边值为mm 5.2，取mm a 3=。

送料进距确定为mm h 44.199=。

3）条料宽度的确定。

按照无侧压装置的条料宽度计算公式，查表2.8、表2.9确定条料与导料销的间隙和条料宽度偏差分别为mm mm b 0.1,0.10=∆=。

()()0100093132862-∆-∆-=+⨯+=++=b a L B4）材料利用率的确定。

%08.91%10044.1999344.19686=⨯⨯⨯==Bh A η 4）绘制排样图。

2 冲裁模设计与制造64 2.2.2 复合冲裁模的典型结构复合模也是多工序模的一种。

它在结构上的主要特征是有一个既起落料凸模又起冲孔凹模作用的凸凹模（这是在复合模中必有的零件，其外形是落料凸模、其内孔是冲孔凹模，故称此零件为凸凹模）。

而在另一方面，则装着凸模和凹模，当上、下模两部分嵌合时，就能同时完成冲孔与落料，因此它不存在连续模冲压时的定位误差问题。

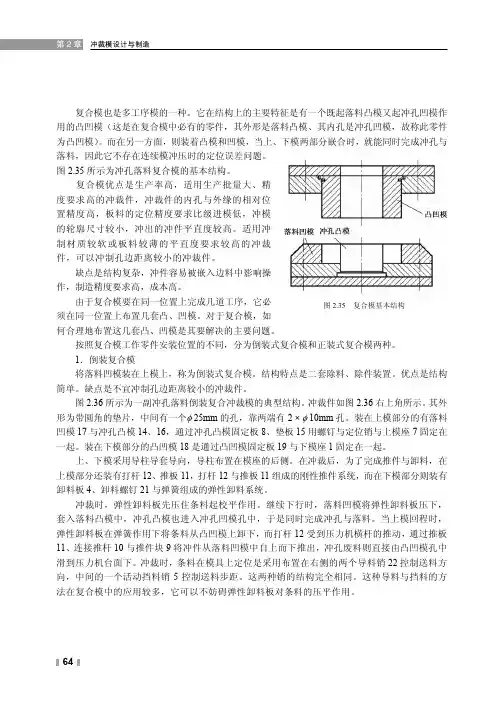

图2.35所示为冲孔落料复合模的基本结构。

复合模优点是生产率高，适用生产批量大、精度要求高的冲裁件，冲裁件的内孔与外缘的相对位置精度高，板料的定位精度要求比级进模低，冲模的轮廓尺寸较小，冲出的冲件平直度较高。

适用冲制材质较软或板料较薄的平直度要求较高的冲裁件，可以冲制孔边距离较小的冲裁件。

缺点是结构复杂，冲件容易被嵌入边料中影响操作，制造精度要求高，成本高。

由于复合模要在同一位置上完成几道工序，它必须在同一位置上布置几套凸、凹模。

对于复合模，如何合理地布置这几套凸、凹模是其要解决的主要问题。

按照复合模工作零件安装位置的不同，分为倒装式复合模和正装式复合模两种。

1．倒装复合模将落料凹模装在上模上，称为倒装式复合模。

结构特点是二套除料、除件装置。

优点是结构简单。

缺点是不宜冲制孔边距离较小的冲裁件。

图2.36所示为一副冲孔落料倒装复合冲裁模的典型结构。

冲裁件如图2.36右上角所示。

其外形为带圆角的垫片，中间有一个φ 25mm 的孔，靠两端有2 × φ 10mm 孔。

装在上模部分的有落料凹模17与冲孔凸模14、16，通过冲孔凸模固定板8、垫板15用螺钉与定位销与上模座7固定在一起。

装在下模部分的凸凹模18是通过凸凹模固定板19与下模座1固定在一起。

上、下模采用导柱导套导向，导柱布置在模座的后侧。

在冲裁后，为了完成推件与卸料，在上模部分还装有打杆12、推板11，打杆12与推板11组成的刚性推件系统，而在下模部分则装有卸料板4、卸料螺钉21与弹簧组成的弹性卸料系统。

冲裁模具的基本结构与工作原理冲裁模具是一种常见的加工工具，在工业生产中广泛应用。

它的作用不仅仅是剪切材料，还可以进行冲孔、压花、冲压等操作。

本文将介绍冲裁模具的基本结构以及工作原理。

一、冲裁模具的基本结构冲裁模具通常由模架、下模座、模尖、模板、模板固定孔、上模座、压板、导向柱、定位销、下模座、模具安装座等多个部分组成。

1.模架：冲裁模具的最底层结构，支撑各个模具部件。

2.下模座：放置压板的地方，压板通过它与上模座开放联系。

3.模尖：用于封闭下模座上的模板固定孔，以便固定模板。

4.模板：承受工作负载的主要部分。

模板可以通过模板固定孔螺栓固定在模架或下模座上。

5.模板固定孔：用于连接模板和模架或下模座的孔。

6.上模座：放置压板的地方。

上模座通过导向柱和定位销与下模座或下模座上的模板固定孔对齐。

7.压板：冲压时作为媒介，将下模座和上模座上的模具固定起来，从而实现冲裁。

8.导向柱：用于连接上模座和下模座，确保冲裁过程中的精准度。

9.定位销：也用于对齐上模座和下模座的位置。

10.下模座：承受模具的卡紧力，防止模具在模具固定孔处滑动。

11.模具安装座：将冲裁模具固定在机械或压力机上的底座。

二、工作原理冲裁模具的工作原理是利用压力让模板和压板卡死工件，对工件进行切割或冲孔。

具体来说，它包括材料、凸台（刀模）、凹模、冲孔机床和机械手等多个部分。

在工作之前，必须先进行模压，并设置工作参数。

然后将工件放置在压板上，逐步移动到凹模下部。

随着压力的逐渐增加，材料被弯曲、伸长或压缩，最终断裂。

刀模和凹模都是刻有图案的特殊工具，它们能够对工件进行不同的操作。

除了切割和冲孔，冲裁模具还可以进行拉伸和弯曲等操作。

不同的操作需要使用不同的模具。

总的来说，冲裁模具的工作原理是依靠刃口的形状和力学原理，将压力转化为工件的变形。

冲裁模具的安装和调整需要经验和技能。

准确设置参数有助于防止模具的脱离、折断或损坏，从而确保生产效率和质量。

结论冲裁模具是工业生产中不可或缺的工具之一。

冲裁模具的基本结构及工作原理1. 引言冲裁模具（也称为冲压模具）是一种用于金属材料冲剪加工的重要工具。

它由一组高硬度的模具部件组成，用于在压力下将金属材料切割、冲孔或折弯成所需形状。

冲裁模具被广泛应用于汽车、电子、家电等行业中，对产品的加工速度和精度起着重要作用。

本文将介绍冲裁模具的基本结构和工作原理。

2. 冲裁模具的基本结构冲裁模具主要由上模、下模和导向机构组成。

其中上模和下模分别承担压力传递和材料加工的任务，导向机构则用于引导模具的移动和定位。

上模是冲裁模具中的重要部件，通常由压块、压板和模具座组成。

压块用于将压力从冲裁机传递到上模，压板则用于固定模具座和压块，以确保稳定的压力传递。

下模是冲裁模具中的另一个重要部件，它通常由底板、模具和切口组成。

底板用于承受压力，模具则用于切割和冲孔金属材料，切口则用于探测和定位工件。

导向机构用于引导和定位模具的移动。

它通常由导向柱和导向套组成。

导向柱固定在冲裁机上，导向套则固定在上模或下模中。

3. 冲裁模具的工作原理冲裁模具的工作原理可以简单描述为以下几个步骤：步骤1：备料操作员将待加工的金属材料放置在冲裁机的工作台上，并将其固定。

步骤2：模具定位操作员使用导向机构将上模和下模对准，并确保其准确的定位和稳定性。

步骤3：施加压力操作员启动冲裁机，将压力传递到上模。

上模通过压块将压力传递给下模，使下模切割或冲孔金属材料。

步骤4：材料加工下模的切口切割或冲孔金属材料，完成所需的加工过程。

步骤5：去料加工完成后，操作员将下模移开，将加工好的件取出。

4. 常见冲裁模具的应用冲裁模具的应用范围广泛，以下是几种常见的冲裁模具及其应用：切割模具切割模具用于将金属材料切割成所需形状，常用于汽车制造业和家电制造业中的薄板件加工。

冲孔模具冲孔模具用于在金属材料上冲出孔洞，常用于电子产品制造业和家具制造业等领域。

弯曲模具弯曲模具用于将金属材料折弯成所需形状，常用于管道加工和钣金加工等领域。

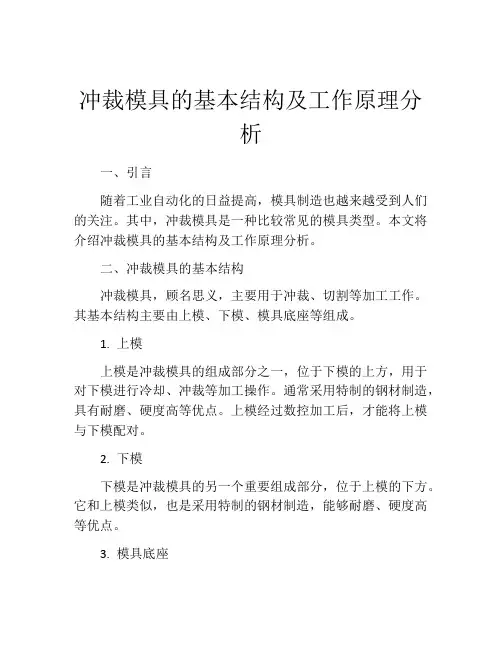

冲裁模具的基本结构及工作原理分析一、引言随着工业自动化的日益提高，模具制造也越来越受到人们的关注。

其中，冲裁模具是一种比较常见的模具类型。

本文将介绍冲裁模具的基本结构及工作原理分析。

二、冲裁模具的基本结构冲裁模具，顾名思义，主要用于冲裁、切割等加工工作。

其基本结构主要由上模、下模、模具底座等组成。

1. 上模上模是冲裁模具的组成部分之一，位于下模的上方，用于对下模进行冷却、冲裁等加工操作。

通常采用特制的钢材制造，具有耐磨、硬度高等优点。

上模经过数控加工后，才能将上模与下模配对。

2. 下模下模是冲裁模具的另一个重要组成部分，位于上模的下方。

它和上模类似，也是采用特制的钢材制造，能够耐磨、硬度高等优点。

3. 模具底座模具底座是支撑着上模和下模的关键部件，其主要作用是固定模具及将模具连接到机器中。

模具底座具有结构紧凑、制作简单、方便维护等特点。

三、冲裁模具的工作原理分析冲裁模具工作时，其基本原理是：通过上模和下模的协同作用对工件进行冲裁、切割等操作。

其工作流程大致如下：1. 安装模具首先将上模和下模安装好，并固定到模具底座上。

在安装模具时，要特别注意以避免误差。

2. 加工工件当模具安装好后，需要将需要加工的工件放在上模和下模之间，然后启动冲裁机进行加工。

此时，加工机械会驱动冲裁模具对工件进行冲裁、切割等操作。

3. 完成加工当工件加工完毕后，需要将其从模具中取出，并且对模具进行清洁和保养，以确保下次使用时无误。

四、冲裁模具的注意点在使用冲裁模具时，需要注意以下几点：1. 按照规范使用在使用冲裁模具时，要按照规范使用，以避免误差发生。

2. 定时检查定时对冲裁模具进行检查，以确保其在工作时无误，也有必要对其性能和结构进行检查和维护。

3. 发现问题及时处理如果在使用过程中发现冲裁模具有故障，要及时处理，以避免影响加工品质和生产进程。

五、结论总之，冲裁模具是一种比较常见的模具类型，其基本结构主要包括上模、下模和模具底座等部件。

冲裁模具的基本结构及工作原理冲裁模具是一种常用于金属加工和制造业的工具，常用于冲压、剪切、成形等工艺中。

它的设计和结构对于加工的精度和效率起着关键作用。

本文将介绍冲裁模具的基本结构和工作原理。

一、冲裁模具的基本结构冲裁模具通常由上模、下模、导柱、导套、凸台、模具座等几个基本部件组成，每个部件都承担着特定的功能。

1. 上模和下模：上模和下模是冲裁模具的核心组成部分。

上模位于模具的上方，下模位于模具的下方。

它们通过导柱和导套进行连接，以确保模具的准确定位。

2. 导柱和导套：导柱和导套是用来定位上模和下模的部件。

导柱通常位于模具的上方，导套则位于模具的下方。

导柱和导套的共同作用是确保上模和下模的相对位置不会发生偏移。

3. 凸台：凸台是一个突出的部分，位于上模或下模的底部。

它的作用是提供冲裁过程中的压力，并保持工件的稳定性。

4. 模具座：模具座是模具的底座，用于支撑和固定整个模具。

它通常由铸铁或钢材制成，具有足够的强度和稳定性。

二、冲裁模具的工作原理冲裁模具的工作原理基于冲压工艺，通过对金属材料施加压力进行剪切、成形等加工操作。

以下是冲裁模具的工作原理的简要描述：1. 上模下压：在冲裁过程中，上模通过导柱和导套与下模相连，并施加下压力。

这种压力将工件夹紧在两个模具之间，以确保加工的准确性和稳定性。

2. 冲裁操作：一旦上模和下模夹住工件，冲裁操作就开始了。

在冲裁过程中，凸台会施加额外的压力，使工件发生形变、剪切或成形。

3. 释放和回弹：当冲裁操作完成后，上模和下模会释放对工件的压力，并迅速回到起始位置。

这是为了方便取出已加工的工件，并为下一次冲裁操作做好准备。

三、冲裁模具的优势和应用领域冲裁模具具有以下优势，使其在许多行业中得到广泛应用：1. 高精度：冲裁模具的结构设计精细，能够实现高精度加工，保证了成品的质量和尺寸精度。

2. 高效率：冲裁模具的自动化程度高，能够实现批量生产和连续加工，提高了生产效率。

3. 多功能性：冲裁模具可以适应各种形状和尺寸的工件加工，具有良好的适应性和灵活性。
