浪涌抗扰度(Surge)测试之欧阳家百创编

浪涌（冲击）抗扰度（Surge）1. 浪涌（冲击）抗扰度试验l.i概述浪涌抗扰度试验所依据的国际标准出IEC61000-4-5:2005,对应国家标准是GB/T17626.2:200X《电戲兼容试验和测虽技术浪涌（冲击）抗扰度试验》＜.浪涌（冲击）抗扰度试验就足模拟带来的十扰影响，但需要指出的足，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备岛斥绝缘能力的耐压试验.前者仅仅足模拟间接宙击的彫响（直接的雷击设备通帘都无法承受）。

1.2浪涌（冲击）抗扰度试验目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。

本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。

1.3浪涌（冲击）抗扰度试验应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统.貝冇减础EMC电磁兼容出版物的地位. 2. 术语和定义2.1浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性足先快速上升后缓慢下降。

2.2组合波信号发生器能产生1.2/50ps开路电压波形、8/20ps短路电流波形或10/700ps开路电压波形、5/320ps短路电流波形的信号发生器。

2.3耦介网络将能戢从一个电路传送到另一个电路的电路.2.4去耦网络用『防止施加到上的浪涌冲击影响其他不作试验的装遊设备或系统的电路。

2.5 （浪涌发生器的）等效输出阻抗开路电压蜂值与短路电流峰值的比值.2.6对称线垫模到共模转换损耗大于20dB的平衡对线。

3. 试检筹级及选择优先选择的试验等级范甬如表所示. 表试验等级1.试验等级应根据安装情况，安装类别如卜•：0类:保护良好的电气环境，常常在一间专用房间内。

所冇引入电缆都冇过电圧保护（第一级和第二级）・各电子设备职元山设计良好的接地系统相互连接. 并且该接地系统根木不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。

1类：冇部分保护的电气环境所有引入宅内的电缆都有过电乐保护（第一级）.各设备由地线网络相垃良好连接.并J1该地线网络不会受电力设备或雷电的影响。

新版浪涌(冲击)抗扰度试验标准浅析Analysis of the New Surge(Shock)Immunity Test Standard孔强强,宋庆军,谭晨,王美霞,王庆民(国家半导体及显示产品质量检验中心(山东),山东济宁272000)Kong Qiang-qiang,Song Qing-jun,Tan Chen,Wang Mei-xia,Wang Qing-min(NationalSemiconductor&Display Products Quality Inspection Center(Shandong),Shandong Jining272000)摘要：浪涌(冲击)抗扰度试验是电子电器产品电磁兼容试验中的一个基本检验项目，用于评价电子电气设备在遭受浪涌(冲击)时的性能。

新版浪涌(冲击)抗扰度试验标准已于2020年1月1日实施，该文解读总结新版标准的差异变化，指出在试验等级、试验设备、试验配置及试验程序中的标准变化及注意事项，为相关检验检测人员和为相关生产企业在设计产品是能根据最新试验标准进行产品设计提供参考。

关键词：雷击浪涌；抗扰度；试验等级；标准差异中图分类号：TM835文献标识码：A文章编号：1003-0107(2020)02-0044-04Abstract:The surge(shock)immunity test is a basic inspection item in the electromagnetic compatibility test of electronic and electrical products.It is used to evaluate the performance of electronic and electrical equipment when subjected to a surge(shock).The new version of the surge(shock)immunity test standard has been im-plemented on January1,2020.This article briefly summarizes the differences and changes in the new version of the standard,and points out the standard changes and attention in the test level,test equipment,test confi-guration and test procedures.Matters to provide reference for relevant inspection and testing personnel and for relevant manufacturing enterprises to design products in accordance with the latest test standards when designing products.Key words:Lightning surge;immunity;test level;standard deviationCLC number:TM835Document code:A Article ID：1003-0107(2020)02-0044-040引言随着科技的不断发展，各种电气和电子设备被社会各领域广泛使用，实际应用中各类电气设备的电磁抗扰和电磁干扰问题也日益突出。

surge测试标准
SURGE测试标准主要考察电气和电子设备对由开关和雷电瞬变
过电压引起的单极性浪涌（冲击）抗扰度。

这个测试的目的是建立一个共同的基准，用来评价电气和电子设备在遭受到浪涌（冲击）时的性能。

在进行SURGE测试时，需要遵循一定的步骤和准备事项。

首先，要进行作业前准备，包括使用手提示波器等测试设备。

其次，要设置测试模式，包括Trigger（触发模式）的设置和测定模式设定（Pk-Pk），通常选择峰到峰的测定模式，并进行最大值的测量。

在SURGE点检环节，需要确认设备接地是否连接，以及电源插座接地和设备接地之间的阻值是否在合适范围内。

然后进行SURGE
测定值的确认，需要确认设备在运转一个周期内的SURGE值。

通常，如果测试值超过5V，则判定为漏电现象，低于5V则为合格状态。

浪涌（冲击）抗扰度试验浪涌（冲击）抗扰度试验就是模拟雷击带来的干扰影响，但需要指出的是，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验，前者仅仅是模拟间接雷击的影响（直接的雷击设备通常都无法承受）。

浪涌（冲击）抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。

本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。

本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。

1、试验等级2、试验配置1) 试验设备试验配置包括设备：－受试设备（EUT）；－辅助设备（AE）；－电缆（规定类型和长度）；－耦合去耦网络；－组合波信号发生器；－耦合网络/保护装置；－当试验频率较高（如经过气体放电管耦合）和对屏蔽电缆测试时，需要金属接地参考平板。

只有EUT的典型安装有金属接地参考平面，试验时连接到接地参考平面才是必须的。

2) EUT电源端试验的配置1.2/50µs的浪涌经电容耦合网络加到EUT电源端上（见图7、图8、图9和图10）。

为避免对同一电源供电的非受试设备产生不利影响，并为浪涌波提供足够的去耦阻抗，以便将规定的浪涌施加到受试线缆上，需要使用去耦网络。

如果没有其它规定，EUT和耦合/去耦网络之间的电源线长度不应超过2m。

本标准规定，只有直接连接到交流和直流电源系统的端口才被认为是电源端口。

3、试验程序1) 实验室参考条件为了使环境参数对试验结果的影响减至最小，试验应在8.1.1和8.1.2规定的气候和电磁环境基准条件下进行。

2) 气候条件除非通用标准，行业标准和产品标准有特别规定，实验室的气候条件应该在EUT和试验仪器各自的制造商规定的仪器正常工作的一切范围内。

如果相对湿度很高,以至于在EUT和试验仪器上产生凝露，则不应进行试验。

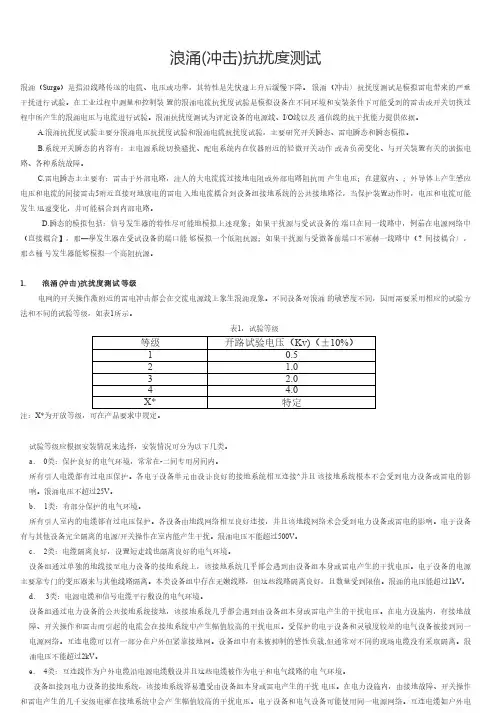

浪涌(冲击)抗扰度测试浪涌（Surge）是指沿线路传送的电流、电压或功率，其特性是先快速上升后缓慢下降。

浪涌（冲击〉抗扰度测试是模拟雷电带来的严重干扰进行试验。

在工业过程中测量和控制装置的浪涌电流抗扰度试验是模拟设备在不同环境和安装条件下可能受到的雷击或开关切换过程中所产生的浪涌电压与电流进行试验。

浪涌抗扰度测试为评定设备的电源线、I/O线以及通信线的抗干扰能力提供依据。

A.浪涌抗扰度试验主要分浪涌电压抗扰度试验和浪涌电流抗扰度试验，主要研究开关瞬态、雷电瞬态和瞬态模拟。

B.系统开关瞬态的内容有：主电源系统切换骚扰、配电系统内在仪器附近的轻微开关动作或者负荷变化、与开关装置有关的谐振电路、各种系统故障。

C.雷电瞬态主主要有：雷击于外部电路，洼人的大电流流过接地电阻或外部电路阻抗而产生电压；在建叙内、；外导体上产生感应电压和电流的间接雷击5附近直接对地放电的雷电入地电流耦合到设备组接地系统的公共接地路径，当保护装置动作时，电压和电流可能发生迅速变化，并可能稱合到内部电路。

D.瞬态的模拟包括：信号发生器的特性尽可能地模拟上述现象；如果干扰源与受试设备的端口在同一线路中，例茹在电源网络中（直接耦合】，那—學发生器在受试设备的端口能够模拟一个低阻抗源；如果干扰源与受微备前端口不寒赫一线路中（？间接耦合〉，那么種号发生器能够模拟一个高阻抗源。

1.浪涌(冲击)抗扰度测试等级电网的开关操作激附近的雷电冲击都会在交流电源线上象生浪涌现象。

不同设备对浪涌的敏感度不同，因而需要采用相应的试验方法和不同的试验等级，如表1所示。

表1，试验等级等级开路试验电压（Kv)（±10%）10.52 1.03 2.04 4.0X*特定注：X*为开放等级，可在产品要求中规定。

试验等级应根据安装情况来选择，安装情况可分为以下几类。

a． 0类：保护良好的电气环境，常常在-二间专用房间内。

所有引人电缆都有过电压保护。

各电子设备单元由设讣良好的接地系统相互连接^并且该接地系统根本不会受到电力设备或雷电的影响。

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。

所有引入电缆都有过电压保护（第一级和第二级）。

各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。

1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。

各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。

电子设备有与其他设备完全隔离的电源。

开关操作在室内能产生干扰电压。

浪涌电压不能超过500V。

2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。

设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

电子设备的电源主要靠专门的变压器来与其他线路隔离。

本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。

浪涌电压不能超过1kV。

3类：电源电缆和信号电缆平行敷设的电气环境。

设备组通过电力设备的公共接地系统接地该接地。

系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。

受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。

互连电缆可以有一部分在户外但紧靠接地网。

设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。

浪涌电压不能超过2kV。

4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。

电子设备和电气设备可能使用同一电源网络。

互连电缆象户外电缆一样走线甚至连到高压设备上。

这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。

浪涌冲击抗扰度测试1. 什么是浪涌冲击抗扰度测试？浪涌冲击抗扰度测试是一种用于评估电子设备在电力系统中遭受浪涌冲击时的稳定性和可靠性的测试方法。

浪涌冲击是由于突然的电压或电流变化引起的短暂能量峰值，可能对电子设备造成损坏或干扰。

通过进行浪涌冲击抗扰度测试，可以确定设备是否能够在这种环境下正常工作。

2. 浪涌冲击抗扰度测试的重要性在现代社会中，电子设备广泛应用于各个领域，如通信、能源、交通等。

这些设备往往需要在复杂且恶劣的电力环境下工作，例如雷击、开关操作等会导致电力系统出现瞬态过电压或过电流。

如果设备无法抵御这些突发事件带来的冲击，就会导致设备故障、数据丢失甚至人身安全事故。

因此，进行浪涌冲击抗扰度测试非常重要。

通过该测试可以评估设备对浪涌冲击的抵御能力，帮助设计人员改进设备的稳定性和可靠性，确保设备在电力系统中正常运行。

3. 浪涌冲击抗扰度测试的方法浪涌冲击抗扰度测试通常包括以下步骤：3.1 准备测试设备和环境首先，需要准备好要测试的电子设备、测试仪器以及相应的测量电路。

同时，还需要搭建符合标准要求的电力环境模拟装置。

3.2 设置测试参数根据标准要求以及实际情况，设置合适的测试参数。

这些参数包括浪涌电流或电压的幅值、上升时间、脉宽、频率等。

这些参数将决定设备在测试中所受到的冲击程度。

3.3 进行测试将待测设备与测试仪器连接，并按照标准规定的顺序和次数进行浪涌冲击抗扰度测试。

在每次冲击后，检查设备是否正常工作，记录任何异常现象。

3.4 分析结果根据测试数据和记录的异常现象，分析设备在不同条件下的表现。

评估设备对浪涌冲击的抵御能力，判断设备是否符合相关标准的要求。

4. 浪涌冲击抗扰度测试的标准浪涌冲击抗扰度测试的标准通常由国际电工委员会（IEC）和各个国家的电气安全认证机构制定。

其中，IEC 61000-4-5是最常用的浪涌冲击抗扰度测试标准。

该标准规定了浪涌冲击测试的参数、过程和要求。

根据不同类型的设备和应用领域，还有其他相关标准可以参考。

浪涌surge 共模、差模测试方法
浪涌(surge)和过电压(transient)是电器产品测试中的两个关键概念。

其中，浪涌指短时间内电压快速变化，如雷电等因素引起的瞬间电压过高，而过电压指由于电源或其他原因导致的瞬间电压过高。

共模和差模都是针对信号的概念。

在信号传输过程中，会伴随着共模信号和差模信号，它们的测试是针对不同类型的干扰进行的。

共模信号是指信号相对于地面的电位差，也就是信号与地面之间的电压。

共模干扰是指由于接地、接口或信号线本身的不对称性等因素导致的电路中出现的电压干扰，是很常见的一种干扰。

差模信号是指两个信号之间的电压差，也就是信号间的差异。

差模干扰是指两个信号之间的电压差在电路中产生的干扰。

针对浪涌和过电压的共模和差模测试方法如下：
共模浪涌测试方法：将两个电极同时连接到电源的两个输出端口上，并将两个电极短接在一起，产生一个共模电压。

通过对产生的共模电压进行测量，检查是否出现了过高的浪涌电压。

差模浪涌测试方法：将两个电极分别连接到电源的两个输出端口上，通过两个电极之间的差分电压来检测浪涌电压。

共模过电压测试方法：在电路中产生一个共模电压，通过对共模电压进行测量，检查是否出现了过高的过电压。

差模过电压测试方法：在电路中产生两个差分电压，通过对差分电压进行测量，检查是否出现了过高的过电压。

总的来说，共模和差模测试是针对信号传输过程中出现的不同类型干扰进行的，而浪涌和过电压测试则是针对电路工作过程中出现的瞬间电压过高问题进行的。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载浪涌抗扰度试验地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容浪涌冲击抗扰度测试及整改参考浪涌冲击抗扰度测试及整改参考1. 浪涌冲击形成的机理电磁兼容领域所指的浪涌冲击一般来源于开关瞬态和雷击瞬态。

系统开关瞬态与以下内容有关：a ）主电源系统切换骚扰，例如电容器组的切换；b ）配电系统内在仪器附近的轻微开关动作或者负荷变化；c ）与开关装置有关的谐振电路，如晶闸管；d ）各种系统故障，例对设备组接地系统的短路和电弧故障。

雷击瞬态雷电产生浪涌（冲击）电压的主要原理如下：a）直接雷击于外部电路（户外），注入的大电流流过接地电阻或外部电路阻抗而产生电压；b）在建筑物内、外导体上产生感应电压和电流的间接雷击（即云层之间或云层中的雷击或击于附近物体的雷击，这种雷击产生的磁场）；c）附近直接对地放电地雷电入地电流耦合到设备组接地系统的公共接地路径。

当保护装置动作时，电压和电流可能发生迅速变化，并可能耦合到内部电路。

2. 试验内容：对电气和电子设备的供电电源端口、信号和控制端口在受到浪涌（冲击）干扰时的性能进行评定。

3 .试验目的：评定设备在遭受到来自电力线和互连线上高能量浪涌（冲击）骚扰时产品的性能。

4.试验发生器（ HYPERLINK"/zt500640/Product_12532783.html" 雷击浪涌发生器）a）信号发生器特性应尽可能地模拟开关瞬态和雷击瞬态现象；b）如果干扰源与受试设备的端口在同一线路中，例如在电源网络中（直接耦合），那么信号发生器在受试设备的端口能够模拟一个低阻抗源；c）如果干扰源与受试设备的端口不在同一线路中（间接耦合），那么信号发生器能够模拟一个高阻抗源。

浪涌的抗干扰(SURGE)测试介绍1 浪涌的起因（1）雷击（主要模拟间接雷）：例如，雷电击中户外线路，有大量电流流入外部线路或接地电阻，因而产生的干扰电压；又如，间接雷击（如云层间或云层内的雷击）在线路上感应出的电压或电流；再如，雷电击中了邻近物体，在其周围建立了电磁场，当户外线路穿过电磁场时，在线路上感应出了电压和电流；还如，雷电击中了附近的地面，地电流通过公共接地系统时所引入的干扰。

（2）切换瞬变：例如，主电源系统切换时（例如补偿电容组的切换）产生的干扰；又如，同一电网中，在靠近设备附近有一些较大型的开关在跳动时所形成的干扰；再如，切换有谐振线路的晶闸管设备；还如，各种系统性的故障，例如设备接地网络或接地系统间产生的短路或飞弧故障。

2 试验的目的通过模拟试验的方法来建立一个评价电气和电子设备抗浪涌干扰能力的共同标准。

3 浪涌的模拟按照IEC61000-4-5（GB/T17626.5）标准的要求，要能分别模拟在电源线上和通信线路上的浪涌试验。

由于线路的阻抗不一样，浪涌在这两种线路上的波形也不一样，要分别模拟。

图1 综合波发生器简图注：U—高压电源, RS—脉冲持续期形成电阻, RC—充电电阻, Rm—阻抗匹配电阻, CC—储能电容, Lr—上升时间形成电感图2 综合试验波　波形规定）（a）1.2/50μs开路电压波形（按IEC601波前时间：T1=1.67×T=1.2μs±30％半峰值时间：T2=50μs±20％(b)8/20μs短路电流波形（按IEC601波形规定）波前时间：T1=1.25×T=8μs±30％半峰值时间：T2=20μs±20％（1）主要用于电源线路试验的1.2/50μs（电压波）和8/20μs（电流波）的综合波发生器ALK安规与电磁兼容网图6是综合波发生器的简图。

发生器的波形则见图7所示。

对试验发生器的基本性能要求是：开路电压波：1.2/50μs；短路电流波：8/20μs。

浪涌冲击抗扰度测试浪涌冲击抗扰度测试是指对设备或系统在浪涌电压作用下的抗扰度能力进行测试的过程。

浪涌电压是一种短暂但高能量的电压脉冲，可能对设备或系统造成损坏或故障。

因此，对设备进行浪涌冲击抗扰度测试是非常重要的，可以确保设备在现实工作环境中能够正常运行并具有较高的可靠性。

在进行浪涌冲击抗扰度测试时，通常会采用特定的测试设备和测试方法。

测试设备包括浪涌发生器、浪涌电压探头、示波器等，通过控制浪涌发生器的输出参数来模拟不同的浪涌电压脉冲。

测试方法包括单次浪涌测试、多次浪涌测试、不同极性的浪涌测试等，通过对设备在不同条件下的表现进行评估，来确定其抗扰度水平。

在进行浪涌冲击抗扰度测试时，需要注意以下几个方面。

首先，测试设备和测试方法需要符合相关的标准和规范，确保测试结果的准确性和可靠性。

其次，测试过程中需要注意保护设备，避免因测试过程中的错误操作导致设备损坏。

再次，测试结果需要进行合理的分析和评估，确定设备的抗扰度水平是否符合要求。

浪涌冲击抗扰度测试的结果对设备的设计和生产至关重要。

通过测试结果，可以发现设备在面对浪涌电压时可能存在的问题，并采取相应的措施进行改进。

同时，测试结果也可以为用户提供选购设备时的参考依据，选择具有较高抗扰度水平的设备，提高设备的可靠性和稳定性。

总的来说，浪涌冲击抗扰度测试是保证设备正常运行和提高设备可靠性的重要手段。

通过科学、严谨的测试过程，可以有效评估设备的抗扰度水平，为设备的设计、生产和选购提供参考依据。

在今后的工作中，我们将继续关注浪涌冲击抗扰度测试的相关技术和发展趋势，不断提升自身的技术水平，为设备的稳定运行和用户的使用体验提供更好的保障。

电源浪涌抗扰度测试及设计误区分析Analysis of Misunderstandings in Surge Test and Design陈孝锡(福建联迪商用设备有限公司,福建福州350001)Chen Xiao-xi(Fujian LANDI Commercial Equipment Co.,Ltd,Fujian Fuzhou350001)摘要：通过电源内部铝电解电容失效分析，提出浪涌测试不能仅按国标要求测试是否合格、还需评估浪涌回路上各器件的电压应力、电流应力是否超额。

对于浪涌设计常有两种方案，一是采用熔断电阻器(保险丝电阻)、二是采用电压钳位器件(浪涌放电管、压敏电阻等)。

在国内使用，常用的压敏电压规格有470V与560V，通过压敏电阻关键参数对比及电源后级器件残压比较，结果表明，高通流量可提高浪涌等级、使用低压敏电压(470V)的压敏电阻能有效抑制浪涌、降低后级器件的浪涌电压。

关键词：浪涌测试；浪涌设计；铝电解电容；压敏电阻中图分类号：TM862文献标识码：A文章编号：1003-0107(2019)12-0027-05Abstract:Based on the failure analysis of the aluminum electrolytic capacitors in the power supply,it was pro-posed that the surge test can not only be tested in accordance with national standards,but also need to evaluate whether the voltage stress and current stress of each device on the surge circuit exceed the standard.There are two solutions for surge design,one is to use wire-wound fusible resistors,and the other is to use voltage clamping devices(surge discharge tubes,metal oxide varistors,etc.).Used in China,the commonly used metal oxide varistor voltage specifications are470V and560V.By comparing the key parameters of the varistor and the residual voltage comparison of the back-end components of the power supply,the results show that the varistor with high withstanding surge current can improve the surge level and use low-voltage varistor voltage (470V)varistor can effectively suppress the surge and reduce the surge voltage of the subsequent devices. Key words:Surge test;Surge design;Aluminum electrolytic capacitor;Metal Oxide VaristorCLC number:TM862Document code:A Article ID：1003-0107(2019)12-0027-050引言浪涌是电源的一个关键指标，特别是夏天雷雨多发季节，电网有感应雷产生的浪涌电压，影响电源的可靠运行。

浪涌抗扰度(S u r g e)测试1) “´”可以是高于、低于或在其它等级之间的等级。

该等级可以在产品标准中规定。

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。

所有引入电缆都有过电压保护（第一级和第二级）。

各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。

1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。

各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。

电子设备有与其他设备完全隔离的电源。

开关操作在室内能产生干扰电压。

浪涌电压不能超过500V。

2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。

设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

电子设备的电源主要靠专门的变压器来与其他线路隔离。

本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。

浪涌电压不能超过1kV。

3类：电源电缆和信号电缆平行敷设的电气环境。

设备组通过电力设备的公共接地系统接地该接地。

系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。

受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。

互连电缆可以有一部分在户外但紧靠接地网。

设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。

浪涌电压不能超过2kV。

4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。

电子设备和电气设备可能使用同一电源网络。

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间。

所有引入电缆都有过电压保护（第一级和第二级）。

各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。

1类：有部分保护的电气环境所有引入室的电缆都有过电压保护（第一级）。

各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。

电子设备有与其他设备完全隔离的电源。

开关操作在室能产生干扰电压。

浪涌电压不能超过500V。

2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。

设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

电子设备的电源主要靠专门的变压器来与其他线路隔离。

本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。

浪涌电压不能超过1kV。

3类：电源电缆和信号电缆平行敷设的电气环境。

设备组通过电力设备的公共接地系统接地该接地。

系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

在电力设施，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。

受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。

互连电缆可以有一部分在户外但紧靠接地网。

设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。

浪涌电压不能超过2kV。

4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。

在电力设施，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。

电子设备和电气设备可能使用同一电源网络。

互连电缆象户外电缆一样走线甚至连到高压设备上。

这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。

这时在电子设备以外，没有系统性结构的接地网，接地系统仅由管道、电缆等组成。

浪涌抗扰度(Surge)测试.浪涌(冲击)抗扰度(Surge)1.浪涌（冲击）抗扰度试验1.1概述浪涌抗扰度试验所依据的国际标准是IEC61000-4-5:2005，对应国家标准是GB/T17626.2:200X《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》。

浪涌（冲击）抗扰度试验就是模拟带来的干扰影响，但需要指出的是，考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验，前者仅仅是模拟间接雷击的影响（直接的雷击设备通常都无法承受）。

1.2浪涌（冲击）抗扰度试验目的本标准的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌(冲击)时的性能。

本标准规定了一个一致的试验方法，以评定设备或系统对规定现象的抗扰度。

1.3浪涌（冲击）抗扰度试验应用场合本标准适用于电子电气设备，但并不针对特定的设备或系统，具有基础EMC电磁兼容出版物的地位。

2.术语和定义2.1 浪涌（冲击）沿线路传送的电流电压或功率的瞬态波，其特性是先快速上升后缓慢下降。

2.2 组合波信号发生器能产生 1.2/50μs开路电压波形、8/20μs 短路电流波形或10/700μs开路电压波形、5/320μs短路电流波形的信号发生器。

2.3 耦合网络将能量从一个电路传送到另一个电路的电路。

2.4 去耦网络用于防止施加到上的浪涌冲击影响其他不作试验的装置设备或系统的电路。

2.5（浪涌发生器的）等效输出阻抗开路电压峰值与短路电流峰值的比值。

2.6 对称线差模到共模转换损耗大于20dB的平衡对线。

3.试验等级及选择优先选择的试验等级范围如表1所示。

表1试验等级等级开路试验电压（±10%）kV10.521.032.044.0´1)特殊1)“´”可以是高于、低于或在其它等级之间的等级。

该等级可以在产品标准中规定。

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。

浪涌抗扰度实验报告实验报告：浪涌抗扰度实验一、实验目的本实验旨在探究浪涌抗扰度，即电气设备在遭受电源电压不稳定时是否能够正常工作，以及其对电气设备的影响。

二、实验原理浪涌抗扰度是指电气设备在电源电压不稳定时的抗干扰能力。

电气设备的电源电压不稳定可能导致设备损坏，因此衡量电气设备的浪涌抗扰度是非常重要的。

在实验中，我们通过模拟电源电压波动和干扰来测试设备的浪涌抗扰度。

三、实验材料和设备1.实验设备：浪涌抗扰度测试设备2.被测试电气设备：如计算机、音响等四、实验步骤1.设置浪涌抗扰度测试设备，连接电源和被测试电气设备。

2.打开被测试电气设备，保持其正常工作状态。

3.调节浪涌抗扰度测试设备，产生不稳定的电源电压波动和干扰。

4.观察被测试电气设备是否受到波动和干扰的影响，如停止工作、出现故障等情况。

5.记录实验数据，并分析测得的结果。

五、实验结果与分析通过实验，我们测试了不同电气设备的浪涌抗扰度。

以下是实验结果的示例：1.计算机：在电源电压波动和干扰时，计算机正常工作，没有出现停止工作或故障等情况。

2.音响：在电源电压波动和干扰时，音响出现声音失真、杂音等现象，但整体上能够正常工作。

根据实验结果，我们可以得出结论：计算机具有较高的浪涌抗扰度，能够在电源电压波动和干扰时正常工作；而音响的浪涌抗扰度较低，容易受到电源电压的影响。

六、实验总结通过本次实验，我们探究了电气设备的浪涌抗扰度。

实验结果表明，不同电气设备具有不同的浪涌抗扰度，这对于设备的使用和维护都具有重要意义。

在实际应用中，我们应该根据电气设备的浪涌抗扰度选用相应的电源环境，并对电源进行稳定控制，以确保设备的正常运行。

此外，在实验过程中，我们还发现了浪涌抗扰度测试设备的重要性。

通过该设备，我们可以模拟各种电源电压波动和干扰情况，提前了解设备在不稳定电源条件下的表现，从而采取相应的措施进行保护和调整。

综上所述，本次实验对于加深我们对浪涌抗扰度的理解，提高我们对电气设备选择和维护的能力具有重要意义。
