SURGE浪涌原理与整改(EMC)

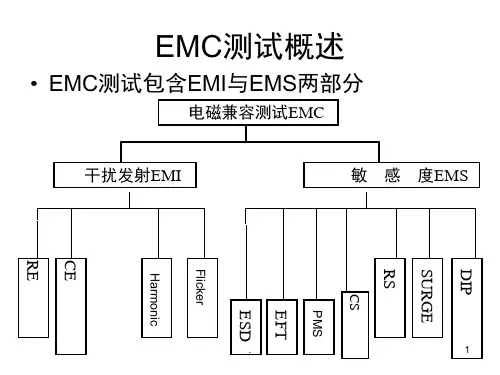

浪涌抗扰度(S u r g e)测试1) “´”可以是高于、低于或在其它等级之间的等级。

该等级可以在产品标准中规定。

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间内。

所有引入电缆都有过电压保护（第一级和第二级）。

各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。

1类：有部分保护的电气环境所有引入室内的电缆都有过电压保护（第一级）。

各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。

电子设备有与其他设备完全隔离的电源。

开关操作在室内能产生干扰电压。

浪涌电压不能超过500V。

2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。

设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

电子设备的电源主要靠专门的变压器来与其他线路隔离。

本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。

浪涌电压不能超过1kV。

3类：电源电缆和信号电缆平行敷设的电气环境。

设备组通过电力设备的公共接地系统接地该接地。

系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。

受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。

互连电缆可以有一部分在户外但紧靠接地网。

设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。

浪涌电压不能超过2kV。

4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。

在电力设施内，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。

电子设备和电气设备可能使用同一电源网络。

1.试验等级应根据安装情况，安装类别如下：0类:保护良好的电气环境，常常在一间专用房间。

所有引入电缆都有过电压保护（第一级和第二级）。

各电子设备单元由设计良好的接地系统相互连接，并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源（见表A1）浪涌电压不能超过25V。

1类：有部分保护的电气环境所有引入室的电缆都有过电压保护（第一级）。

各设备由地线网络相互良好连接，并且该地线网络不会受电力设备或雷电的影响。

电子设备有与其他设备完全隔离的电源。

开关操作在室能产生干扰电压。

浪涌电压不能超过500V。

2类:电缆隔离良好，甚至短走线也隔离良好的电气环境。

设备组通过单独的地线接至电力设备的接地系统上，该接地系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

电子设备的电源主要靠专门的变压器来与其他线路隔离。

本类设备组中存在无保护线路，但这些线路隔离良好，且数量受到限制。

浪涌电压不能超过1kV。

3类：电源电缆和信号电缆平行敷设的电气环境。

设备组通过电力设备的公共接地系统接地该接地。

系统几乎都会遇到由设备组本身或雷电产生的干扰电压。

在电力设施，由接地故障、开关操作和雷击而引起的电流会在接地系统中产生幅值较高的干扰电压。

受保护的电子设备和灵敏度较差的电气设备被接到同一电源网络。

互连电缆可以有一部分在户外但紧靠接地网。

设备组中有未被抑制的感性负载，并且通常对不同的现场电缆没有采取隔离。

浪涌电压不能超过2kV。

4类：互连线作为户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境设备组接到电力设备的接地系统，该接地系统容易遭受由设备组本身或雷电产生的干扰电压。

在电力设施，由接地故障、开关操作和雷电产生的几千安级电流在接地系统中会产生幅值较高的干扰电压。

电子设备和电气设备可能使用同一电源网络。

互连电缆象户外电缆一样走线甚至连到高压设备上。

这种环境下的一种特殊情况是电子设备接到人口稠密区的通信网上。

这时在电子设备以外，没有系统性结构的接地网，接地系统仅由管道、电缆等组成。

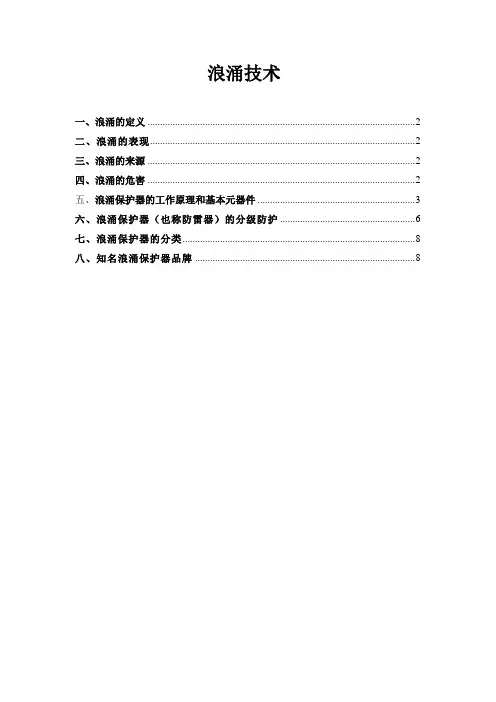

浪涌技术一、浪涌的定义 (2)二、浪涌的表现 (2)三、浪涌的来源 (2)四、浪涌的危害 (2)五、浪涌保护器的工作原理和基本元器件 (3)六、浪涌保护器（也称防雷器）的分级防护 (6)七、浪涌保护器的分类 (8)八、知名浪涌保护器品牌 (8)一、浪涌的定义浪涌也叫电涌、突波，就是超出正常工作电压的瞬间过电压。

本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

主要指的是电源(只是主要指电源)刚开通的那一瞬息产生的强力脉冲,由于电路本身的非线性有可能有高于电源本身的脉冲;或者由于电源或电路中其它部分受到本身或外来尖脉冲干扰。

浪涌的特点是产生的时间非常短，大概在微微秒级。

浪涌出现时，电压电流的幅值超过正常值的两倍以上。

由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。

二、浪涌的表现浪涌普遍的存在于配电系统中，也就是说浪涌无处不在。

浪涌在配电系统主要表现有：1、电压波动；2、在正常工作情况下，机器设备会自动停止或启动；3、用电设备中有空调、压缩机、电梯、泵或电机；4、电脑控制系统经常出现无理由复位；5、电机经常要更换或重绕；6、电气设备由于故障、复位或电压问题而缩短使用寿命。

三、浪涌的来源以配电系统为参照物，则浪涌可以分成系统外的和系统内的两种。

根据统计，系统外的浪涌主要来自于雷电和其它系统的冲击，大约占20%；系统内的浪涌主要来自于系统内部用电负荷的冲击，大约占80%。

四、浪涌的危害1、破坏器件（1）电压击穿半导体器件；（2）破坏元器件金属化表层；（3）破坏印刷电路板印刷线路或接触点；（4）破坏三端双可控硅元件/晶闸管……。

2、干扰设备工作，影响数据（1）锁死、晶闸管或三端双向可控硅元件失控；（2）数据文件部分破坏；（3）数据处理程序出错；（4）接收、传输数据的错误和失败；（5）输出音质、画面质量下降；（6）原因不明的故障……。

3、破坏绝缘，使设备过早老化（1）使设备传输线绝缘遭受破坏，零部件提前老化、电器寿命大大缩短；（2）造成半导体器件性能的衰退、设备发故障和寿命的缩短，最后导致停产或是生产力的。

浪涌保护器工作原理浪涌保护器工作原理引言在配置计算机系统时，您可能购买的一个标准元件将是浪涌保护器。

浪涌保护器的大部分设计都能提供一个非常明显的功能——允许多个元件共用一个电源插座。

因为计算机系统是由各种不同的元件组成的，所以浪涌保护器确实是一个非常有用的装置。

但是带有浪涌保护器的电源板的另一个功能——保护计算机中电子设备免受电源浪涌的损害——要重要得多。

在本文中，我们将了解浪涌保护器（也称为浪涌抑制器），揭示其作用、适用情况和工作效果。

此外，我们还将介绍它能提供何种水平的保护，为什么即使您使用了优质浪涌保护器，也可能得不到需要的所有保护。

浪涌基本知识浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。

因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。

在美国，一般家庭和办公环境配线的标准电压是120伏。

如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。

为了澄清这一问题，了解一些有关电压的知识会很有帮助。

电压是一种表示电势能差额的度量单位。

电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。

这与水在压力下流出水管的原理相似——水管一端的高压推动着水流向压力较低的区域。

因此，您可以将电压看作是电压力的度量单位。

我们稍后将了解到，有各种因素可以引起电压的短暂上升。

•当电压增加持续三毫微秒（十亿分之一秒）或更长时间时，被称为浪涌。

•当电压增加仅持续一毫微秒或两毫微秒时，被称为尖峰。

如果浪涌或尖峰电压足够高，它就可能对计算机造成某种严重损坏。

这种效果与向水管施加过大水压十分相似。

如果水压过大，水管将会爆裂。

如果电线中的电压过大，也会发生类似的事情——电线“爆裂”。

实际上，它会像电灯泡灯丝一样发热并烧断，但原理相同。

增加的电压即使不会立即损坏计算机，也会使元件过度损耗，长期下来会降低它们的使用寿命。

浪涌工作原理
浪涌工作原理是指在电气设备中，当遭受到电力过电压或电流冲击时，通过浪涌抑制器将过电压或过电流限制在一定范围内，保护设备免受损坏。

浪涌抑制器由浪涌电流保险丝、电闸和浪涌吸收器等组成。

具体而言，浪涌抑制器的工作原理包括以下几个步骤：
1. 检测：浪涌电流保险丝和电闸能够检测到过电压或过电流的存在，并迅速发出信号。

2. 断开：电闸会迅速打开，切断电路中的电流流动，以防止过电压或过电流的传导。

3. 吸收：浪涌吸收器作为电路的一部分，能够吸收过电压或过电流的能量。

它采用了特殊的材料和结构设计，能够迅速响应并吸收过电压或过电流的峰值。

4. 释放：一旦过电压或过电流消失，浪涌吸收器会自动释放并恢复正常的工作状态。

通过以上几个步骤，浪涌抑制器能够有效地保护电气设备免受过电压或过电流的损害。

它能够稳定电路中的电压和电流，保证设备的正常运行，并提高设备的寿命。

浪涌抑制器在各种电气设备中广泛应用，如电子设备、通信设备、家用电器等。

浪涌工作原理嘿，咱今儿来聊聊浪涌工作原理这玩意儿。

你说这浪涌啊，就好像是电路世界里的一场小风暴。

想象一下，电路就像一条平静的小河，电流在里面稳稳地流淌着。

可突然，天上掉下块大石头，“扑通”一声，河水就溅起了老高的水花，这就跟浪涌差不多。

平常好好的电路，可能因为各种各样的原因，比如雷电啦、电网的波动啦，突然就来了那么一下子，电流瞬间增大，就像河水突然汹涌起来。

这浪涌要是不注意，那可不得了。

它就像个调皮的孩子，在电路里横冲直撞，说不定就把你的电器给搞坏啦！那可就得不偿失喽。

那浪涌到底是怎么工作的呢？其实啊，它就是一种瞬间的高能量释放。

就好比你憋了一口气，然后“噗”地一下子全吐出来，那力量可不小呢！当有浪涌产生的时候，它会迅速地在电路中传播，就像一阵风刮过。

咱家里的那些电器啊，可都得防着它。

比如说电视、电脑这些娇贵的玩意儿，要是被浪涌给袭击了，没准儿就黑屏啦、死机啦。

这时候就得靠一些保护装置啦，就像给电路穿上了一层铠甲。

这些保护装置就像是勇敢的卫士，时刻准备着抵御浪涌的攻击。

它们能在浪涌来的时候，迅速地做出反应，把那股强大的能量给吸收掉或者引导到别的地方去，让咱的电器安然无恙。

你说这浪涌是不是挺神奇的？它来无影去无踪，可破坏力却不小。

咱可得重视起来，给咱的电器都好好保护起来，不然等它们出了问题，咱可就得心疼啦！浪涌工作原理其实并不复杂，但它的影响却很大。

咱在生活中可得多留个心眼儿，别让浪涌给咱找麻烦。

你想想，要是正看着喜欢的电视剧呢，突然电视坏了，那得多扫兴啊！所以啊，了解浪涌工作原理，做好防护措施，这可是很重要的哦！这不光是为了保护咱的电器，也是为了让咱的生活更加顺畅、舒心呀！你说是不是这个理儿呢？。

在正常工作情况下,防雷保护模块处于高阻状态。

当供电线路有雷电侵入或出现操作瞬时过电压时,防雷保护模块将以纳秒级的响应速度立即导通,将雷电过电压或瞬时过电压限制在用电设备允许承受的电压范围内,从而保护电子设备正常运行.而当雷电过电压或瞬时过电压结束以后,防雷保护模块又迅速地恢复到高阻状态,不影响电网的正常供电。

浪涌保护器（SPD）工作原理和结构??? 电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1、按工作原理分：1．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

2．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小(成正比是线性元件)，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3．分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

按用途分：(1)电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

(2)信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

浪涌原理一、既然浪涌保护器实际就是压敏电阻，具有高通低阻的特性。

当电网在不超过最大持续运行电压的情况下运行时，两个电极之间呈高阻状态。

如果电网因雷击或者操作过电压使两个电极之间的电压超过点火电压时，间隙被击穿，通过弧光放电将过电压能量释放。

冲击波过后，电弧将被由分弧片和灭弧室组成的灭弧系统熄灭，恢复到高阻状态用以保护系统。

（浪涌保护器的作用）浪涌保护器本身如果出现故障，会出现长时间接通状态，造成电源/系统短路，此时就需要前端的断路器或熔断器及时切断接地回路，保证回路正常工作。

（浪涌保护器前断路器或熔断器作用）那么此断路器或熔断器怎样辨别到底是雷击造成短路的（称为A）还是浪涌保护器自身损坏(称为B)造成的短路，因为如果是A被辨别成B，断路器断开，主电路就会烧毁，反之如果B被辨别成A，主电路就会持续短路也会导致烧毁电路。

你的所有问题归纳起来只要你搞懂了在防雷器前段加装熔断器的原理就能搞懂了! 我们用的防雷器防的雷，其实不是能量很大可以摧毁一切的自己雷，而是电压峰值高，电流大，时间非常短的感应雷。

熔断器要熔断要满足一定的条件，那就是能量积累，瞬态的雷击很显然不会在防雷器工作是把熔断器给熔断了。

因为有了熔断器所以不管你所谓的A还是B都不会烧坏电路，而只是让熔断器断路，从而使电路和地安全的断开。

你上面有问怎么辨别防雷器是怎么损坏的我这倒是有个很简单，但是不怎么准确的办法：A：防雷器或者防雷器相连的电路上会有烧坏的痕迹，B：没有这样的痕迹二、防雷保护级别的划分是怎么样的，经常听人说A级保护，B级保护，C级保护，以最大通流量划分怎么区分，还有标称电压和电流是一个什么概念！谢谢帮助A级:Imax=120KA以上B级:Imax=80KA以上C级:Imax=40KA以上D级:Imax=20KA以上三、防雷分区1、什么叫防雷分区？根据IEC61312-1防雷分区的定义：雷电保护区LPZ0A（0A区）该区内的各物体都可能遭受直接雷击，同时在该区内雷电产生的电磁场能自由传播，没有衰减。

电涌保护器工作原理电涌保护器〔SPD〕工作原理及构造电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器〞或“过电压保护器〞英文简写为SPD。

电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

电涌保护器的类型和构造按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

用于电涌保护器的根本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

一、SPD的分类：1、按工作原理分：1．开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。

用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

2．限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。

用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3．分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

按用途分：(1)电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。

(2)信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。

二、SPD的根本元器件及其工作原理1．放电间隙(又称保护间隙)：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成(如图15a)，其中一根金属棒与所需保护设备的电源相线L1或零线〔N〕相连，另一根金属棒与接地线(PE)相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，防止了被保护设备上的电压升高。
