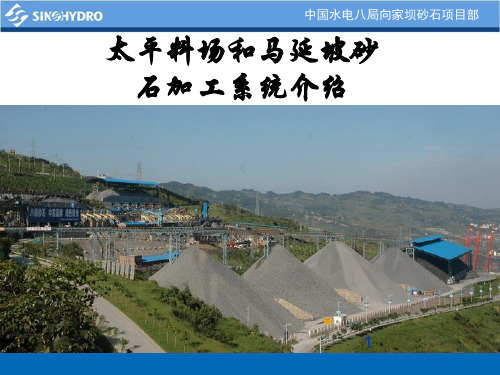

砂石系统介绍材料(八局)PPT课件

砂石系统介绍材料(八局)PPT课件

➢带式输送线的设计及设备采购情况
带式输送线的设计由5个设备供应商自行设计，中南院
负责总设计、协调和设计复核。
→ 自贡厂
滚筒及钢结构
→ 罗克韦尔
驱动装置
中
南
→ 沈阳皆爱喜
托辊组
院
→ 银河德普
钢绳芯输送带
→ 北自所
电气设备
中国水电八局向家坝砂石项目部
➢带式输送线的主要设备配置
编号 1 2 3 4 5 6
500m业主水池
500m业主水池
539m回水泵站
二筛、洗石 其他生产用水 四筛 棒磨车间 脱份车间
废水收集池
重力沉砂池
尾渣库 2#渣浆泵站 细砂回收车站 1#渣浆泵房
中国水电八局向家坝砂石项目部
废水处理尾渣库现状图
➢废水处理特点 ✓采用水库型沉砂池 ✓废水处理流程简单 ✓实现废水零排放 ✓回收利用达80%以上
线跨8条深切冲沟，主要布置在隧洞内，运输隧洞共分为9段，
总长约29.3km，主洞断面净空尺寸为：5m(宽)×4m(高)。 带式输送机主要参数表
机号
带宽 (mm)
带速 输送量 带强 (m/s) (t/h) (N/mm)
水平长 (m)
功率 (kw)
提升高 (m)
B1
ST2000 6721.00 900
-211
中国水电八局向家坝砂石项目部
2、料场开采规划介绍
➢料场岩性
太平料场拟开采岩层为二叠系下统茅口组（P1m）灰岩 。岩性以灰白、深灰色中厚层致密块状细晶至微晶灰岩为 主，夹有少量生物碎屑灰岩。沿裂隙可见方解石、石英细 脉充填，局部夹有少量炭泥质团块。物理力学试验成果表 明，灰岩的平均干密度2.690g/cm3，饱和抗压强度范围 值62.50～149.00MPa，平均值95.60MPa；干抗压强度 范围值95.90～176.00MPa，平均值135.00MPa。岩石 孔隙率平均值0.49％，吸水率平均值0.22％，岩石物理性 质较好。

砂、石骨料、轻骨料的调查研究ppt课件

砂、石骨料、轻骨料的调查研究ppt课件
陶粒的性能特点：密度小、质轻、耐火性能优异、 抗震性能好等。
陶粒的用途：利用陶粒这些优异的性能，可以将 它广泛应用与建材、耐火、保温材料、园艺、食 品饮料、化工等部门，应用领域越来越广，还在 继续扩大。
2020/7/11
.
19
2020/7/11
.
20
Part.III 发现与解决问题
Discover And Resolve
.
13
2020/7/11
.
14
河砂价格：一般按照吨位来计算或按车、按 袋，根据实际需要可面议，30---70元/袋。车根 据大小，一般中型车在200--400元不等。
由于河砂应用广泛需求量大，经过多年开采， 近年来河砂储量下降，危害巨大的非法采砂屡 禁不止。于是我们的调查到此不应该只关注河 砂本身，更应该关注这一破坏环境的非法行为，
2020/7/11
.
28
使用再生混凝土骨料（RCA）。RCA是将废弃的 旧混凝土块经过分选、破碎和筛分等过程，所 获得的具有一定力学性能和颗粒级配的人工石 料。
为了更好地发挥再生骨料的使用价值，对破碎 的混凝土粒料要进行必要的加工，选择有效的 分离净化技术如尺寸分选技术，密度（重力） 分离技术，磁选技术，涡流分离技术和浮选技 术等确保骨料的性能。
2020/7/11
.
24
2020/7/11
.
25
2020/7/11
.
26
2020/7/11
.
27
如果这些建筑废弃物能够加以资源化，其 意义将是难以估量的。
将建筑废弃物回收利用，代替部分自然资 源生产建筑材料，是保护自然资源，改善 环境，推进可持续发展的一条重要途径。 将废旧混凝土收集加工后，进行再生利用， 不但可以节省天然资源，还可以减轻环境 污染，促进社会的可持续发展。由于对废 旧混凝土进行再生利用的意义重大，世界 各国纷纷开展了对这一问题的研究。

见证取样(砂、石)材料检测幻灯片PPT

见证取样(砂、石)材料检测幻灯片PPT
～40 ➢ 10 ～20、16～31.5 、20～40、31.5～63、40
～80
4.2石的质量要求
➢ 针、片状颗粒含量 ➢ 针状颗粒：颗粒长度＞平均粒径的2.4倍 ➢ 片状颗粒：颗粒厚度＜平均粒径的0.4倍
4.2石的质量要求
➢ 含泥量、泥块含量 ➢ 含泥量：定义同砂的含泥量 ➢ 泥块含量：公称粒径大于5.00mm，经水洗、手捏
μ f(β 2β 3β 4β 5β65)β1 10β 01
4.5砂的检验方法
➢ 砂的筛分析试验本卷须知:
➢ ①设备
➢ 筛框：直径300mm或200mm；天平1000g/1g；烘箱：105±5℃；
➢ ②试样制备
➢ 筛除公称粒径大于10mm颗粒 烘干至恒重
➢ ③试验步骤
Ad Ad
➢ A、含泥量A 超d 过5%时应先将水洗烘300干再筛200分；
GB50164-2021?混凝土质量控制标准? JGJ55-2021?普通混凝土配合比设计规程? JGJ／T 98-2021?砌筑砂浆配合比设计规程? JGJ ／T 241-2021?人工砂混凝土应用技术标准? JG／T 230-2007?预拌砂浆?
4.1砂
天然砂、机制砂〔GB/T14684-2021〕 天然砂、人工砂〔岩石开采—机械破碎—筛
➢ 组批 ➢ 大型运输工具时，400m3或600t为一验收批。 ➢ 小型运输工具时，200m3或300t为一验收批。 ➢ 质量稳定，进料量大〔日进料1000t以上〕，可以1000t为一
验收批。 ➢ 验收指标 ➢ ①至少进展颗粒级配、含泥量、泥块含量检验，对碎石或卵
石还应检验针片状颗粒含量。 ➢ ②海沙或有氯离子污染还应检验氯离子含量，海砂还应检验
分〕、混合砂〔JGJ52-2006〕

砂石讲课-PPT课件

砂石讲课-PPT课件

2.1.4 砂中的泥块含量应符合表2.1.4的规定。
表2.1.4 砂中泥块含量限值
混凝土强度等级 泥块含量（按质 量计%） 大于等于C60 ≤0.5（0） C55～C30 ≤1.0 (＜1.0) 小于等于C25 ≤2.0 (＜2.0)
对有抗冻、抗渗或其它特殊要求的小于等于C25混凝土 用砂，其泥块含量应不大于1.0%。
2.1.3 天然砂中含泥量应符合表2.1.3的规定。
• 表2.1.3 砂中含泥量限值
混凝土强度等级 大于等于C60 C55～C30 ≤3.0(＜3.0) 小于等于C25 ≤5.0(＜5.0)
含泥量（按质量计%） ≤2.0(＜1.0) 注：括号内指标为GB14684-2019指标
对有抗冻、抗渗或其它特殊要求的小于等于C25混凝土用砂，含泥量应不 大于3.0%。
第二章 第一节 概
述
1、混凝土中的骨料包括粗骨料和和细骨料。细骨料 一般指公称粒径小于5mm在混凝土（或砂浆）中 起骨架作用且具有一定强度的固体颗粒，分为轻细 骨料、普通细骨料和重细骨料。
2、粗骨料是指公称粒径大于5mm在混凝土中起骨架 作用且具有一定强度的固体颗粒，分为轻粗骨料、 普通粗骨料和重粗骨料。
。
≤8 ≤10
注： 对于有抗疲劳、耐磨、抗冲击要求的混凝土用砂或有腐蚀介质作 用或经常处于水位变化区的地下结构混凝土用砂，其坚固性质量损失率应 小于8%。
2.1.7 人工砂的总压碎值指标应小于30%。 2.1.8 砂中如含有云母、轻物质、有机物、硫化物 及硫酸盐等有害物质，其含量应符合表2.1.8的规定。
表2.2.5－1 碎石的压碎指标值 岩石品种 混凝土强度等级 碎石压碎指标值（%）
沉积岩
变质岩或深成的火成岩

《砂石材料》课件

新型材料的研发
通过科研人员的不断努力，未来将会有更多新型的砂石材料问世， 如高强度、轻质、耐高温等性能优异的新型砂石材料。
应用领域拓展
建筑领域
随着城市化进程的加速，建筑领 域对砂石材料的需求将持续增长 ，尤其是高层建筑、大型基础设
施等项目。
航空航天领域
随着航空航天技术的不断发展，砂 石材料在航空航天领域的应用也将 逐渐增多，如制造飞机零部件、卫 星结构件等。
的负担。
节能减排
采用节能技术和设备，降低砂石 材料生产过程中的能源消耗和排
放量，达到节能减排的目的。
《砂石材料》ppt课件
目录 CONTENT
• 砂石材料概述 • 砂石材料的性质 • 砂石材料的生产工艺 • 砂石材料的质量控制 • 砂石材料的未来发展
01
砂石材料概述
定义与分类
定义
砂石材料是指天然或人工开采、加工的岩石和卵石，其粒径 大于4.75mm，主要用于土木工程中混凝土和沥青混合料的 基础骨料。
在矿业工程中，砂石材料可作为矿山 的充填料、井下支撑材料等，起到采 矿和安全保障的作用。
水利工程
在水利工程中，砂石材料可用于制造 混凝土大坝、水闸等建筑物，起到防 洪、灌溉等作用。
砂石材料的重要性
01
02
03
基础支撑
作为基础骨料，砂石材料 在混凝土中起到支撑作用 ，提高建筑物的强度和稳 定性。
节约资源
机械制砂
利用机械力将砂石破碎成细小 颗粒。
化学制砂
利用化学反应将砂石转化为细 小颗粒。
气流制砂
利用高速气流将砂石破碎成细 小颗粒。
研磨制砂
利用研磨介质将砂石研磨成细 小颗粒。
分级工艺
分级筛分

1. 道路工程材料 砂石材料ppt课件


当式d中=：D时d—，欲p=计10算0→通1过00百2=分k率·Dp的→粒10径0
d D
D—混合料最大粒径
2〕级配范围曲线——泰波公式〔最大密度曲线n幂 公式）
式中：n——级配指数p
100
(
d )n D
n=0.45～0.5，密实度最大 n=0.3～0.7，密实度尚可 n=0.35～0.45，工作性较好〔工艺性能）
磨耗率计算公式： Qab＝m1m1m2 10% 0
② 洛式杉中矶：法m〔2—搁—板试式验）后:试2m样m为筛5上00烘0g干有石级料配试的样集质料量，；并 加入12个m钢1—球—〔试φ4验8m前m烘，干约石5料00试0g样）质。量转。速30～ 33r/min，转500转 图1-4 搁板式磨耗仪
图1-3 双筒式磨耗仪示意图
1.2.1.2 力学性质 抗压强度：单位面积上所能承受的最大荷载 磨耗率：石料抵抗撞击、剪切和摩擦综合作用的能力
1.3.2 石料的技术标准
1. 分类：按照成岩条件、风化程度等 ① 岩浆岩类〔火成岩） ② 石灰岩类〔沉积岩） ③ 砂岩与片麻岩类〔变质岩） ④ 砾石岩〔天然风化）
2. 分级指标：饱水抗压强度和磨耗率 ① 最坚强 ② 坚强 ③ 中等坚强 ④ 较弱软
1.2.2 集料的技术性质图1-5 碎石集料 1.2.2.1 物理性质
1〕物理常数图1-6 集料的体积组成
⑴ 密度：表观密度、毛体积密度、装填密度 颗粒之间的 ①装堆填积密〔度松f装〕vs 密vn度msv—i —vv集料按自由下落方式空装间体样积
图1-7 细集料堆积密度试验仪具示意图
② 振实〔紧装〕密度——集料振摇方式装样
③ 捣实密度——集料振摇方式装样
⑵ 空隙率VG：集料空隙体积占集料总体积的百分比

道路建筑材料_第一章砂石材料演示精品PPT课件

压面积强度。
（一）石料的技术性质—力学性质
2）单轴压缩变形（T0222-2005） 意义：测定岩石试件在单轴压缩应力条件下的轴向及径向应
变值，据此计算岩石的弹性模量和泊松比。
测试方法：将石料制成规定圆柱体标准试件后采用电阻应变 仪或千分表进行测定。
（一）石料的技术性质—力学性质
3）劈裂强度（T0223-1994） 意义：岩石的抗拉能力较弱，并且在工程实践中拉断破坏是
石试样最大的吸水质量与烘干岩石试件质量之比。 质量吸水率：
体积吸水率： W体=（m2-m1）/VρW Wx.Vx------石料的质量、体积吸水率（%） m1-------石料试件烘干至恒重时的质量（g） m2--------石料试件吸水至恒重时的质量（g）
一、岩石的技术性质
(2) 饱和吸水率： 20 0± 2 0 C ，在强制条件下，岩石试样最大的吸水质量与烘干 岩石试件质量之比，以百分率表示
可分为干密度、饱和密度和天然密度
相互之间如何换算？
一、岩石的技术性质
（3)孔隙率：岩石的孔隙率是指孔隙体积占总
体积的百分率
如何推算孔隙率公式？
n----岩石料的孔隙率
V0-----岩石的孔隙体积（cm3）。
一、岩石的技术性质
2） 吸水性：
（1）吸水率:20 ℃± 2 ℃和大气压状态下，是岩石在规定条件下，岩
p T0241-1994 坚固性试验：石料经多次饱和硫酸盐溶液 浸泡与干燥作用后，测定试样质量损失的变化。(指标： 质量损失率)
想一想
1、孔隙率与真实密度、毛体积密度有何关系？ 2、干燥状态、饱和状态下的毛体积密度有何关系？
（一）石料的技术性质—力学性质
技术指标：单轴抗压强度、单轴压缩变形、劈裂强度、抗 剪强度、点荷载强度和抗折强度，以及抗压碎、 抗冲击、抗磨光和抗磨耗等性能。

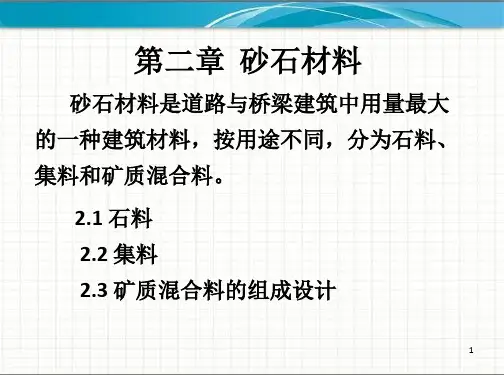

第二章砂石材料ppt课件


公式：
f sc
单位：MPa
f m ax A0
编辑版pppt
极限破坏荷载
受压面积
13
影响石料抗压强度的因素
内因：材料的矿物成分 结构和构造
外因：试件尺寸 加荷速率 湿度等
编辑版pppt
14
2、力学性质
（2）磨耗性： 定义：石料抵抗撞击、剪切、摩擦综合作用的性
能。 试验方法两种：
洛杉矶式磨耗试验（搁板式—标准方法）
② 搁板式（洛杉矶法）：试样为～5000g有级配的集料， 加入钢球12个φ48mm， ～ 5000g。转速30～33r/min， 转500转
编辑版pppt
16
① 耗时长达5h以上 ② 试件尺寸单一（50～75mm），与路用实际情况不符合 ③ 石料间相互作用，不同性质石料的磨耗率相差不大
图1-3 双筒式磨耗仪示意图
破坏现象：缺棱 掉角 松散
一次冻融循环：20±5℃、4～5小时
-15℃（毛细孔） 4小时 常温：融解
要求：一月份气温低于-10℃必作；
证明具有足够抗冻性的石料可不做。
编辑版pppt
11
（3）耐候性 浸泡20h
5次
②坚固性：评定岩石试样经饱和硫酸钠溶液多次浸泡 与烘干循环后，不发生显著破坏或强度降低的性质。
（2-1）
Vs
式中：ρt ——岩石的真实密度 (g／cm3) ；
MS ——岩石矿质实体的质量 (g)；
VS ——岩石矿质实体的体积 (cm3)。
编辑版pppt
5
（1）物理常数
毛体积密度：岩石在规定条件下，单位毛体积(包
括矿质实体和孔隙体积)质量。毛体积密度用ρh表
示：
h
Vs
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海东屹重工
砂石料生产线骨料现场勘察
课件
1. 选定料场 2. 料场骨料储量 3. 骨料质量勘察 4. 骨料开采运输条件
课件
1. 选定料场
根据水利枢纽工程的混凝土量算出需要开采的骨料量（分期 算出各自需要量，再求其总量）。砂石料产地的选择根据所 需骨料量结合各产地的储量、质量以及开采运输等条件，按 就地取材、由近而远的原则进行技术经济综合分析比较，最 后确定所选料场。
课件
1
3.骨料质量勘察
一般工程对蛮石（即粒径120~300mm）部分，大多进行 破碎处理，如果这部分，砂石的细度模数，和砾石的 容重等都有一定要求，必须要满足。
课件
1
4.骨料开采运输条件
开采运输条件包括需用开采设备、开采条件、交通运输、冲洗 水源、施工场地等几个因素。毛料的开采和运输奋勇在骨料生 产开支中占相当大的比重，因此对这部分要做周密考虑，仔细 分析。产地以距离坝址越近越好。因为距离短，费用减少，倒 运次数少，骨料的分离和破碎现象可以减少；距离近，可采用 皮带机运输，结构简单，容易达到工艺要求。如产地距离坝址 较远，如能利用铁路专心啊或者可利用地形减少土建工程量的 产区。运输土建费用能降低。产地距离水源近，水量充足，水 质干净，可以保证确定筛洗工序的正常进行。
课件
2.料场骨料储量
骨料料场储量大的产区其开采价值比较高，储量太少的 了去，有的无开采价值。以料区的剥土层越薄越好，一 般情况下，剥土层厚度不超过有效层厚度的15-20%， 否则，剥土量太大，开采费用大，不经济。
课件
1
3.骨料质量勘察
骨料质量要合乎规范要求。砂石料有害杂质的含量应在规 范要求数值之内，若不能达到要求，采取一定措施后能保 证质量，也可采用。混凝土骨料为三级配或者是四级配时， 一般砾石含量约为70%左右，因此砾石的天然含量接近混 凝土级配所需含量时，弃料酒少，料源若不符合混凝土级 配要求含量时，而各料场也不相同时，可适当的选择料场， 组合搭配，进行平衡调整，使之弃料少。
课件
1
课件
1
4.骨料开采运输条件
当水质不干净时，需要增加相应的配套净化设备。产区有宽广 的场地，毛料就能就地处理，可减少弃料运输。从使用开采挖 掘机械来比较，使用采砂船开采费用较低，但必须考虑洪水影 响，洪水影响期越短，则全年开采时间就越长，较为经济。综 上所述，选择料场考虑因素很多，但必须抓住主要矛盾，分析 利弊，最后选择一个或者是几个料场。
