第一篇配电箱装配作业指导书1 总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。

2 设备和工具2.1 设备：弯排机、50kV A试验变压器、平衡电桥、搪锡炉、台钻等。

2.2 工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。

3 装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过2mm。

3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000mm为1mm，大于1000mm为1.5mm，门与门框之间缝隙均匀差小于1000㎜为2mm，大于1000mm为2.5mm。

3.1.4 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。

3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。

3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。

3.2.2 器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。

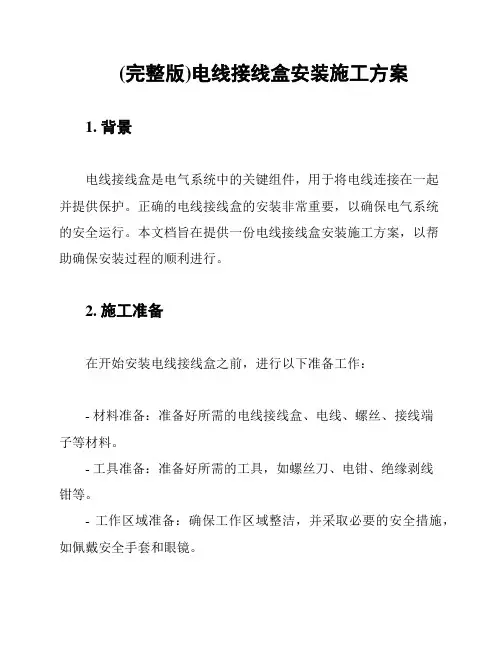

(完整版)电线接线盒安装施工方案1. 背景电线接线盒是电气系统中的关键组件，用于将电线连接在一起并提供保护。

正确的电线接线盒的安装非常重要，以确保电气系统的安全运行。

本文档旨在提供一份电线接线盒安装施工方案，以帮助确保安装过程的顺利进行。

2. 施工准备在开始安装电线接线盒之前，进行以下准备工作：- 材料准备：准备好所需的电线接线盒、电线、螺丝、接线端子等材料。

- 工具准备：准备好所需的工具，如螺丝刀、电钳、绝缘剥线钳等。

- 工作区域准备：确保工作区域整洁，并采取必要的安全措施，如佩戴安全手套和眼镜。

3. 安装步骤步骤一：确定安装位置根据实际需要确定电线接线盒的安装位置。

考虑以下因素：易于接线、符合安全要求、方便维护等。

步骤二：布置电线根据电气系统的设计要求，将电线布置在需要安装接线盒的区域。

确保电线不受损坏，并满足电气系统的要求。

步骤三：连接电线将电线逐一连接到接线盒中。

注意按照正确的极性连接，并确保连接牢固可靠。

使用正确的接线端子和工具，确保电线连接的牢固性和电气性能。

步骤四：安装接线盒将接线盒固定在预定的位置上。

使用适当的螺丝和工具，确保接线盒牢固地安装在位置上，并符合安全要求。

步骤五：测试与维护安装完成后，进行必要的测试和维护工作。

确保接线盒的功能正常，并检查是否存在任何问题。

如有问题，及时进行修复。

4. 安全注意事项在安装电线接线盒的过程中，务必遵守以下安全注意事项：- 在操作过程中，确保电源已关闭，以避免触电危险。

- 使用绝缘工具进行操作，防止电气意外事故的发生。

- 在使用工具时，注意安全操作，并避免伤害自己和他人。

5. 结束语本文档提供了电线接线盒安装施工方案的基本步骤和安全注意事项。

在进行安装之前，请确保您已经具备足够的技术知识和实践经验。

如有任何疑问或需要进一步的帮助，请咨询专业电气工程师。

安全第一，祝您施工顺利！。

电工作业指导书作业一：安装插座1. 准备工具和材料：电工螺丝刀，电线剥皮钳，电工胶带，插座，电线。

2. 关闭电源：在安装插座之前，一定要确保断开电源，以免发生意外。

3. 确定插座位置：选择需要安装插座的位置，并使用铅笔在墙壁上标出插座的中心位置。

4. 铺设电线：根据插座位置，将电线沿着墙壁铺设，留出足够的长度来连接插座。

5. 剥皮：使用电线剥皮钳，将电线的外皮剥去约2厘米，露出里面的铜线。

6. 连接电线：先将电线线束分开，然后用电线剥皮钳将每根铜线剥皮。

将剥皮后的铜线分别连接到插座上的对应端子，使用电工螺丝刀将螺丝拧紧。

7. 固定插座：将插座的底座对准墙壁上标记的位置，使用电工螺丝刀将插座固定在墙壁上。

8. 测试插座：将电源重新接通，使用测试仪器或测试针插入插座中来确保插座正常工作。

作业二：更换灯泡1. 关闭电源：在更换灯泡之前，一定要确保断开电源，以免触电。

2. 等待灯泡冷却：如果之前的灯泡还在使用中，请等待它冷却一段时间。

3. 找到灯泡的位置：根据需要更换灯泡的位置，确定灯泡的具体位置。

4. 取下灯罩：根据灯具的类型，可以拧下灯罩或者按下灯罩并向下拉出来。

5. 取下旧灯泡：轻轻拧下旧灯泡，然后将其从灯具中取出。

6. 安装新灯泡：将新的灯泡插入灯具中，并轻轻拧紧，确认灯泡已经牢固安装。

7. 安装灯罩：将灯罩重新安装到灯具上，确保灯罩的位置正确并固定好。

8. 测试灯泡：将电源重新接通，打开电灯开关，测试新灯泡是否正常工作。

作业三：排除电路故障1. 审查电路：在排除电路故障之前，先仔细观察电路，检查是否有明显的破损或松动的电线、插头等。

2. 检查电源：确认电源是否正常工作，检查电路中的断路器或熔断器是否打开，重置断路器或更换熔断器。

3. 查看电线连接：检查电线连接是否牢固，重新拧紧或重新安装电线连接头。

4. 检查插头插座：检查插头插座是否有松动或烧糊现象，若有问题，可以更换插座或修复插头。

5. 排除短路：如果发现电路短路，先关闭所有开关，然后逐个重新打开，排除短路故障的区段。

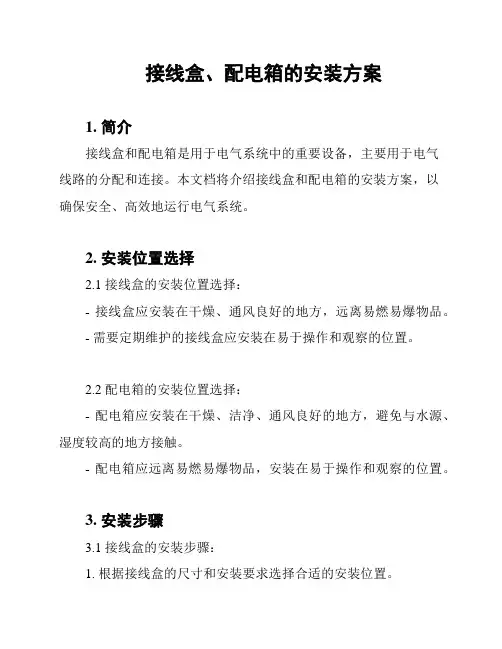

接线盒、配电箱的安装方案1. 简介接线盒和配电箱是用于电气系统中的重要设备，主要用于电气线路的分配和连接。

本文档将介绍接线盒和配电箱的安装方案，以确保安全、高效地运行电气系统。

2. 安装位置选择2.1 接线盒的安装位置选择：- 接线盒应安装在干燥、通风良好的地方，远离易燃易爆物品。

- 需要定期维护的接线盒应安装在易于操作和观察的位置。

2.2 配电箱的安装位置选择：- 配电箱应安装在干燥、洁净、通风良好的地方，避免与水源、湿度较高的地方接触。

- 配电箱应远离易燃易爆物品，安装在易于操作和观察的位置。

3. 安装步骤3.1 接线盒的安装步骤：1. 根据接线盒的尺寸和安装要求选择合适的安装位置。

2. 安装接线盒的固定支架或支撑架，确保其牢固稳定。

3. 根据电气线路连接需求，正确布置电缆、线束和连接器。

4. 将电缆、线束和连接器连接到接线盒内部的端子上，确保接触良好。

5. 根据需求，安装接线盒的外壳和密封件，确保防尘防水。

3.2 配电箱的安装步骤：1. 根据配电箱的尺寸和安装要求选择合适的安装位置。

2. 安装配电箱的固定架或支撑架，确保其牢固稳定。

3. 接通电源前，先进行配电箱母线的正确布置和连接。

4. 根据电气系统的需求，正确布置断路器、接触器等设备。

5. 将电缆、线束和连接器连接到配电箱内部的端子上，确保接触良好。

6. 根据需求，安装配电箱的外壳和密封件，确保防尘防水。

4. 安全注意事项- 安装前，请务必切断所有电源，并确保处于停电状态。

- 安装过程中，避免将金属物质或工具接触到裸露的电线或端子，以防触电事故发生。

- 请根据产品说明书和相关标准操作，确保安装过程符合安全规范。

5. 维护保养- 定期检查接线盒和配电箱的连接线路，确保连接牢固，无松动。

- 定期清洁接线盒和配电箱的外壳，确保通风良好，防尘防水。

6. 总结本文档介绍了接线盒和配电箱的安装方案，包括安装位置选择、安装步骤、安全注意事项和维护保养。

剪力墙线盒安装作业指导书

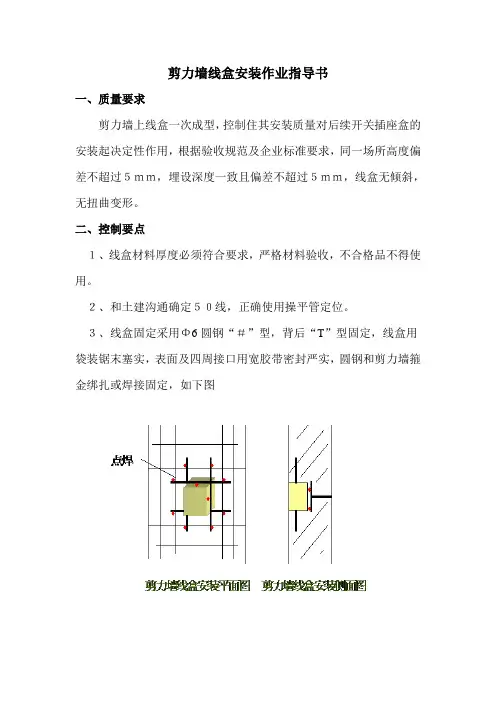

一、质量要求
剪力墙上线盒一次成型，控制住其安装质量对后续开关插座盒的安装起决定性作用，根据验收规范及企业标准要求，同一场所高度偏差不超过５ｍｍ，埋设深度一致且偏差不超过５ｍｍ，线盒无倾斜，无扭曲变形。

二、控制要点
１、线盒材料厚度必须符合要求，严格材料验收，不合格品不得使用。

２、和土建沟通确定５０线，正确使用操平管定位。

３、线盒固定采用Φ6圆钢“＃”型，背后“T”型固定，线盒用袋装锯末塞实，表面及四周接口用宽胶带密封严实，圆钢和剪力墙箍金绑扎或焊接固定，如下图
４、支模板时现场要留人看护，以便及时修整。

５、夜间施工时要有保证一定的亮度，掌握好高度及固定质量。

６、拆模后要逐个检查是否合格，否则应及时修补。

航建安装六部
编制人：
实施人：
2004年７月６日。

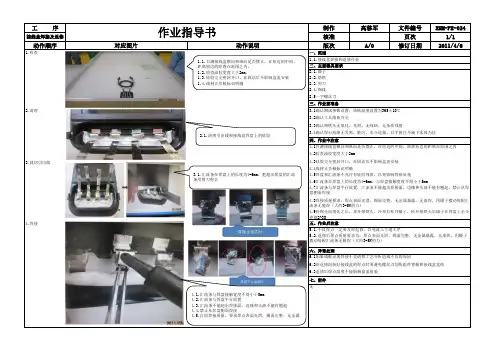

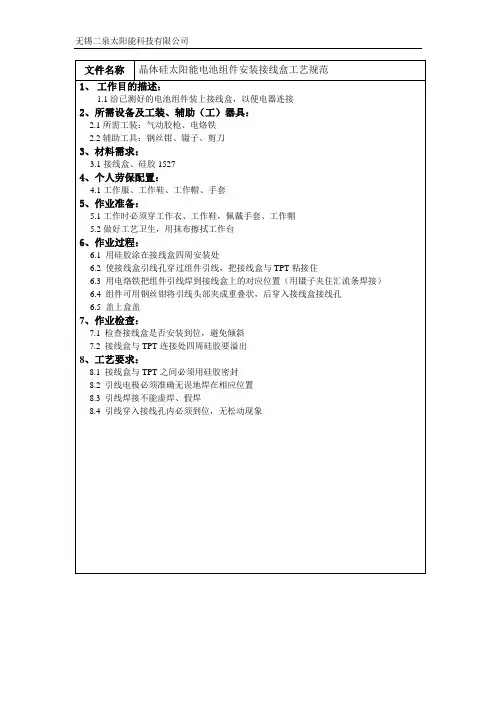

工 序制作高移军文件编号XHM-PE-024接线盒焊接及返修核准页次1/1动作順序版次A/0修订日期2011-4-61.检查2.清理3.裁切引出线4.焊接6.2在返修组装好接线盒的焊点时要避免螺丝刀划伤组件背板和接线盒盒体6.3返修后焊点高度不能影响盒盖组装3.4确认焊台海绵无发黑，脏污，水分适量，以手握住不滴下水珠为佳4.3硅胶完全密封开口，在固话后不影响盒盖安装4.7汇流条与焊盘平行放置，汇流条不能超出焊接面，边缘和头部不能有翘起，禁止从焊盘侧面焊接4.9待锡全面熔化之后，拿开烙铁头，冷却后松开镊子，松开烙铁头后镊子在焊盘上至少停留2~3S 4.8焊接质量要求：焊点表面光滑，锡面完整，无金属暴露，无虚焊，用镊子拨动每根汇流条无脱焊（大约3-5N的力）2.4.锡线4.1目测接线盒横向和纵向是否摆正，在短边的中间，距离短边的距离在范围之内六、异常处理4.6汇流条在焊盘上的长度为4-6mm，与焊盘接触宽度不得小于5mm4.2检查溢胶宽度大于2mm4.4线材正负极标识明确4.5焊盘和汇流条不允许有硅胶残留，以免影响焊接质量3.1确认测试参数设置：烙铁温度设置为365±10℃2.5一字螺丝刀3.2确认工具准备齐全3.3确认烙铁头无氧化，光滑，无残缺，无杂质残留5.2.返修后焊点质量要求为：焊点表面光滑，锡面完整，无金属暴露，无虚焊，用镊子拨动每根汇流条无脱焊（大约3-5N的力）作业指导书对应图片动作说明无一、范围1.1.接线盒焊接和返修作业五、作业后注意四、作业中注意二、主要器具要求七、附件三、作业前准备2.1.镊子2.2.烙铁2.3.剪刀5.1.不良焊点一定要及时返修，以免流入下道工序6.1如果成批出现焊接不良请找工艺分析造成不良的原因1.1.目测接线盒横向和纵向是否摆正，在短边的中间，距离短边的距离在范围之内。

1.2.检查溢胶宽度大于2mm 。

1.3.硅胶完全密封开口，在固话后不影响盒盖安装1.4.线材正负极标识明确2.1.清理引出线和接线盒焊盘上的硅胶3.1.汇流条在焊盘上的长度为4-6mm ，把超出焊盘的汇流条用剪刀剪去4.1.汇流条与焊盘接触宽度不得小于5mm 4.2.汇流条与焊盘平行放置4.3.汇流条不能超出焊接面，边缘和头部不能有翘起4.4.禁止从焊盘侧面焊接4.5.自检焊接质量，要求焊点表面光滑，锡面完整，无金工 序制作高移军文件编号XHM-PE-024接线盒焊接及返修核准页次1/1动作順序版次A/0修订日期2011-3-315.不合格焊点返修6.装盒盖7.组装后不良返修7.1.撬盒盖7.2.返修作业指导书对应图片动作说明5.1.针对不合格焊点，在烙铁头上加锡，然后重复焊接的动作，知道焊点满足表面光滑，锡面完整，无金属暴露，无虚焊，用镊子拨动每根汇流条无脱焊（大约3-5N 的力）6.1盒盖密封圈无暴露在接线盒外6.2接线盒卡口要卡在合体的指定位置7.1.1.用一字螺丝刀分别撬接线盒两个卡口7.1.2.待卡口撬开后取下接线盒盒盖7.2.1.重复5-6工序工作内容，知道焊点符合表面光滑，锡面完整，无金属暴露，无虚焊，用镊子拨动每根汇流条无脱焊（大约3-5N 的力）。

图1图2图3 图4图5镊子、剪刀、七、异常处理图6、 图7、汇流条超出焊接面 图9、八、附件 《接线盒焊接接线盒焊接作业指导书1.1、规范接线盒需要焊接的安装作业方法。

一、目的四、作业流程3.3、组件工艺部和组件质量部负责文件实施中的有效性监督。

二、范围2.1、本作业规范仅适用于接线盒需要焊接的作业方法。

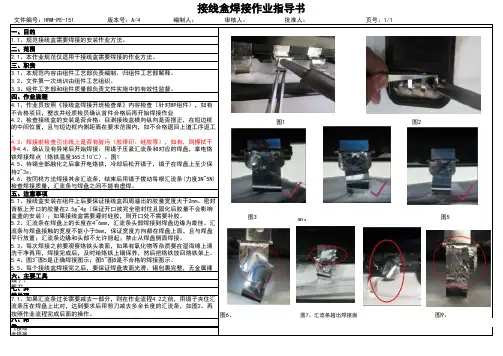

三、职责4.1、作业员按照《接线盒焊接开班检查单》内容检查（针对BP组件），如有不合格项目，整改并经质检员确认首件合格后再开始焊接作业4.2、检查接线盒的安装是否合格：目测接线盒横向纵向是否摆正，在短边框的中间位置，且与短边框内侧距离在要求范围内，如不合格退回上道工序返工。

4.3、焊接前检查引出线上是否有脏污（胶带印、硅胶等），如有，则擦拭干净4.4、确认没有异常后开始焊接：用镊子压紧汇流条和对应的焊盘，拿电烙铁焊接焊点（烙铁温度365±10℃）。

图14.5、待锡全部融化之后拿开电烙铁，冷却后松开镊子，镊子在焊盘上至少保持2~3s。

4.6、按同样方法焊接其余汇流条，结束后用镊子拨动每根汇流条(力度3N~5N)检查焊接质量，汇流条与焊盘之间不能有虚焊。

7.1、如果汇流条过长需要减去一部分，则在作业流程4.2之前，用镊子夹住汇流条压在焊盘上比对，达到要求后用剪刀减去多余长度的汇流条，如图2。

再按照作业流程完成后面的操作。

六、主要工具五、注意事项3.1、本规范内容由组件工艺部负责编制、归组件工艺部解释。

3.2、文件第一次培训由组件工艺组织。

5.1、接线盒安装在组件上后要保证接线盒四周溢出的胶量宽度大于2mm。

密封背板上开口的胶量在2.5g~4g（保证开口被完全密封住且固化后胶量不会影响盒盖的安装）；如果接线盒需要灌封硅胶，则开口处不需要补胶。

5.2、汇流条在焊盘上的长度在4~6mm，汇流条头部焊接到焊盘边缘为最佳。

汇流条与焊盘接触的宽度不能小于5mm，保证宽度方向都在焊盘上面，且与焊盘平行放置；汇流条边缘和头部不允许翘起；禁止从焊盘侧面焊接。

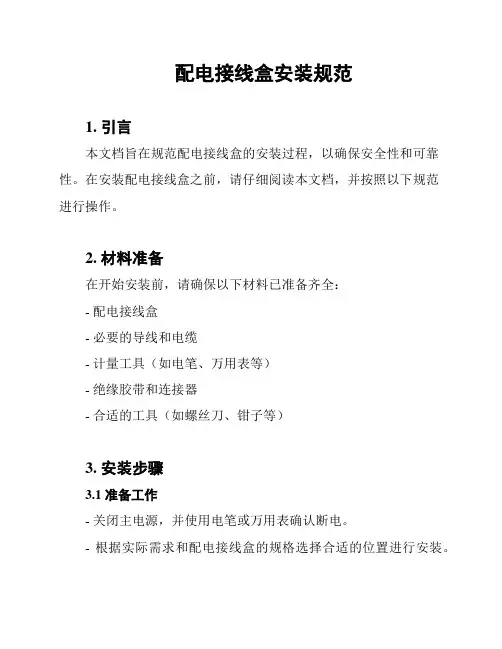

配电接线盒安装规范1. 引言本文档旨在规范配电接线盒的安装过程，以确保安全性和可靠性。

在安装配电接线盒之前，请仔细阅读本文档，并按照以下规范进行操作。

2. 材料准备在开始安装前，请确保以下材料已准备齐全：- 配电接线盒- 必要的导线和电缆- 计量工具（如电笔、万用表等）- 绝缘胶带和连接器- 合适的工具（如螺丝刀、钳子等）3. 安装步骤3.1 准备工作- 关闭主电源，并使用电笔或万用表确认断电。

- 根据实际需求和配电接线盒的规格选择合适的位置进行安装。

3.2 铺设导线和电缆- 使用绝缘胶带和合适的连接器将导线和电缆连接到配电接线盒中。

确保接头牢固可靠，并注意正确的极性。

3.3 连接电源和负载- 将电源线连接到配电接线盒的电源端口，并确保连接牢固。

- 将负载线连接到配电接线盒的负载端口，并确保连接牢固。

3.4 安装检查- 检查所有连接，确保没有松动或短路的情况。

- 使用万用表或其他计量工具测试电路的连通性和电压情况。

4. 安全注意事项在安装配电接线盒时，请务必遵循以下安全注意事项：- 在任何操作之前，务必切断主电源。

- 使用绝缘工具进行操作，以避免触电。

- 确保所有接线牢固可靠，避免松动和短路。

- 避免电缆和导线的过度拉伸和弯曲。

5. 本文档的有限责任声明本文档提供的信息仅供参考。

对于安装过程中出现的任何问题或损失，本文档的编写者不承担任何责任。

6. 结论按照本文档的规范进行配电接线盒的安装，将确保安全可靠的电气连接。

如有任何疑问或需要进一步的指导，请及时咨询相关专业人士。
