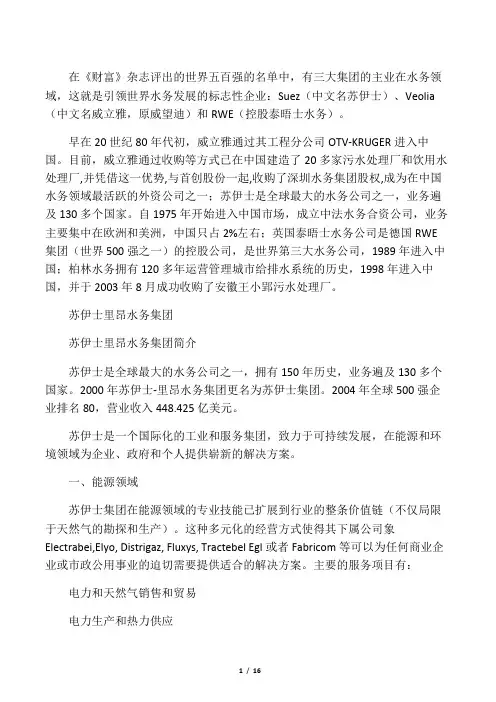

在《财富》杂志评出的世界五百强的名单中，有三大集团的主业在水务领域，这就是引领世界水务发展的标志性企业：Suez（中文名苏伊士）、Veolia （中文名威立雅，原威望迪）和RWE（控股泰晤士水务）。
早在20世纪80年代初，威立雅通过其工程分公司OTV-KRUGER进入中国。
目前，威立雅通过收购等方式已在中国建造了20多家污水处理厂和饮用水处理厂,并凭借这一优势,与首创股份一起,收购了深圳水务集团股权,成为在中国水务领域最活跃的外资公司之一；苏伊士是全球最大的水务公司之一，业务遍及130多个国家。
自1975年开始进入中国市场，成立中法水务合资公司，业务主要集中在欧洲和美洲，中国只占2%左右；英国泰晤士水务公司是德国RWE 集团（世界500强之一）的控股公司，是世界第三大水务公司，1989年进入中国；柏林水务拥有120多年运营管理城市给排水系统的历史，1998年进入中国，并于2003年8月成功收购了安徽王小郢污水处理厂。
苏伊士里昂水务集团苏伊士里昂水务集团简介苏伊士是全球最大的水务公司之一，拥有150年历史，业务遍及130多个国家。
2000年苏伊士-里昂水务集团更名为苏伊士集团。
2004年全球500强企业排名80，营业收入448.425亿美元。
苏伊士是一个国际化的工业和服务集团，致力于可持续发展，在能源和环境领域为企业、政府和个人提供崭新的解决方案。
一、能源领域苏伊士集团在能源领域的专业技能已扩展到行业的整条价值链（不仅局限于天然气的勘探和生产）。
这种多元化的经营方式使得其下属公司象Electrabei,Elyo, Distrigaz, Fluxys, Tractebel Egl或者Fabricom等可以为任何商业企业或市政公用事业的迫切需要提供适合的解决方案。
主要的服务项目有：电力和天然气销售和贸易电力生产和热力供应电力和天然气输送和分配网络的建设、管理和维护液化天然气的液化、输送和再气化能源和液体的本土化管理成套设备的设计、施工和维护能源、工业和信息技术的系统工程二、环境领域主要包括水务和垃圾处理。
威立雅MULTIFLO高效斜管澄清池及沉淀技术
• MULTIFLO™ Duo 和Trio装置中，药剂
投加得到优化。
• 紧凑：
斜管在有限的空间内提供了更大的沉淀 面积，占地面积比传统的沉淀池小10至 20倍。
• 灵活性及可靠性：
优化的配水和稳定的运行。在处理水 质变化的原水时，MULTIFLO™也 可 稳 定地实现高质量的沉淀出水。
• 自动化程度高：
浊度小于3NTU的水。
• MULTIFLO™还可用于污水及雨水处理的一级、二级
和深度处理，可以部分或几乎完全清除悬浮物，以及
碳污染物和磷。
主要优点
• 高效的处理工艺满足您的要求：
MULTIFLO™系列可根据处理要求(饮用 水、回用水、排放至自然界中)以及进 水水质(地表或地下水、雨水、市政污 水、生物滤池反冲洗废水、混合污水) 提供多种处理方案。
沉淀出水
沉淀区
沉淀的污泥通过泵 送至污泥处理。
斜管沉淀阶段 ：
絮凝后的水进入斜管沉淀池的底部。水向上流动，与正 在沉淀的絮凝物方向相反。这些矾花沿斜管 ( 板 ) 沉淀， 在重力作用下向下滑落。聚积在池底部的污泥通过抽吸 装置或刮泥机被定时排走。
优化的设计
MULTIFLO™工艺在单一的处理单元中结合了混凝、絮 凝及逆流式斜管沉淀。 倾斜的斜管并列排放，形成了一个模块化的沉淀装置。 与传统的沉淀装置相比，在相同占地面积情况下，该 设计提供了更大的沉淀面积，并且斜管通过改善配水、 减少紊流，提高了絮凝物沉淀的效率。
MULTIFLO™可实现完全自动化并与厂区 SCADA并联，易于远程控制。
• 安装简单，易于操作：
所有的MULTIFLO™系列装置都安装有相 同的斜管系统，使得安装简单，易于维 护。
MULTIFLO™系列，满足您的需求
投加得到优化。
• 紧凑：
斜管在有限的空间内提供了更大的沉淀 面积，占地面积比传统的沉淀池小10至 20倍。
• 灵活性及可靠性：
优化的配水和稳定的运行。在处理水 质变化的原水时，MULTIFLO™也 可 稳 定地实现高质量的沉淀出水。
• 自动化程度高：
浊度小于3NTU的水。
• MULTIFLO™还可用于污水及雨水处理的一级、二级
和深度处理，可以部分或几乎完全清除悬浮物，以及
碳污染物和磷。
主要优点
• 高效的处理工艺满足您的要求：
MULTIFLO™系列可根据处理要求(饮用 水、回用水、排放至自然界中)以及进 水水质(地表或地下水、雨水、市政污 水、生物滤池反冲洗废水、混合污水) 提供多种处理方案。
沉淀出水
沉淀区
沉淀的污泥通过泵 送至污泥处理。
斜管沉淀阶段 ：
絮凝后的水进入斜管沉淀池的底部。水向上流动，与正 在沉淀的絮凝物方向相反。这些矾花沿斜管 ( 板 ) 沉淀， 在重力作用下向下滑落。聚积在池底部的污泥通过抽吸 装置或刮泥机被定时排走。
优化的设计
MULTIFLO™工艺在单一的处理单元中结合了混凝、絮 凝及逆流式斜管沉淀。 倾斜的斜管并列排放，形成了一个模块化的沉淀装置。 与传统的沉淀装置相比，在相同占地面积情况下，该 设计提供了更大的沉淀面积，并且斜管通过改善配水、 减少紊流，提高了絮凝物沉淀的效率。
MULTIFLO™可实现完全自动化并与厂区 SCADA并联，易于远程控制。
• 安装简单，易于操作：
所有的MULTIFLO™系列装置都安装有相 同的斜管系统，使得安装简单，易于维 护。
MULTIFLO™系列，满足您的需求
高效沉淀技术的运行工艺及应用
3 3． 1
工程应用 给水处理
而混凝效果的好坏 沉淀工艺是饮用水处理的重要环节，
《生活 决定了出水质量。我国于 2006 年颁布了更为严格的 （ GB5749 － 2006 ） ， 饮用水卫生标准》 如何提高处理效率满足 该标准的水质要求， 成为自来水厂亟待解决的问题 。 而高密 度沉淀池具有处理效率高 、 抗冲击负荷、 占地面积小等优点， 特别适用于给水处理领域中低温低浊 、 水质波动幅度大的水 体以及常规给水工艺的升级改造 。 上海浦东临江自来水厂采用 Actiflo 沉淀工艺， 处理量 2． 1 × 10 5 m3 / d， 设 计 上 升 流 速 35m / h； 原 水 浊 度 19 ～
。 Actiflo 沉淀池进水水质
TSS / （ mg / L） 最小 50 最大 350 BOD / （ mg / L） 最小 100 最大 600
表1
进水水量 / mgd 最小 10 最大 40
3． 2
雨污溢流水处理
城市污水处理系统在雨季面临处理水量变化大， 水质波
动大等挑战， 处理系统必须能够满足对抗高冲击负荷， 且快 速启动， 处理效率高的要求， 而高效沉淀池则能很好地胜任 这一角色。 美国堪萨斯州劳伦斯市污水处理厂为了满足城市发展 表2
1
高效沉淀池工作原理
第三 代 沉 淀 池 之 所 以 高 效 是 因 为 它 将 载 体 絮 凝
（ Ballasted flocculation） 、 斜管沉淀、 污泥浓缩三项功能优化设 计为一体， 在处理过程中能够同时起到强化絮凝效果 、 加快 沉淀速率、 提高污泥浓度的效果 。
1． 1
载体絮凝
美国 EPA 对载体絮凝的定义是通过使用不断循环的介
污水处理厂污泥处置—高温消化及污泥焚烧

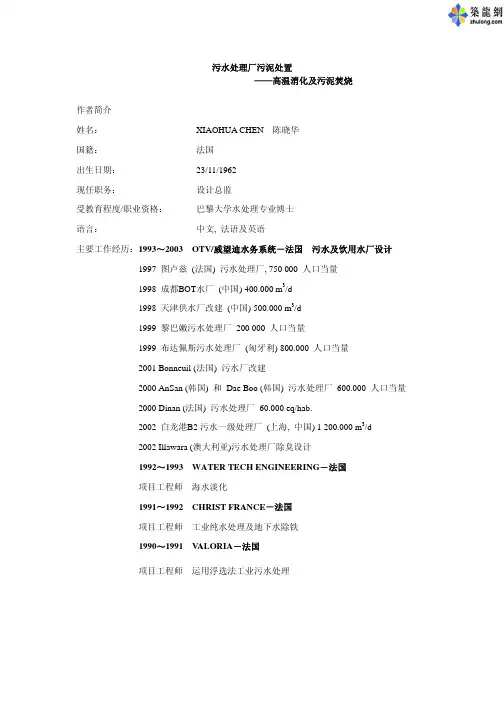

污水处理厂污泥处置——高温消化及污泥焚烧作者简介姓名：XIAOHUA CHEN 陈晓华国籍：法国出生日期：23/11/1962现任职务：设计总监受教育程度/职业资格：巴黎大学水处理专业博士语言：中文, 法语及英语主要工作经历：1993～2003 OTV/威望迪水务系统－法国污水及饮用水厂设计1997 图卢兹(法国) 污水处理厂, 750 000 人口当量1998 成都BOT水厂(中国) 400.000 m3/d1998 天津供水厂改建(中国) 500.000 m3/d1999 黎巴嫩污水处理厂 200 000 人口当量1999 布达佩斯污水处理厂(匈牙利) 800.000 人口当量2001 Bonneuil (法国) 污水厂改建2000 AnSan (韩国) 和Dae Boo (韩国) 污水处理厂 600.000 人口当量2000 Dinan (法国) 污水处理厂 60.000 eq/hab.2002 白龙港B2污水一级处理厂(上海, 中国) 1 200.000 m3/d2002 Illawara (澳大利亚)污水处理厂除臭设计1992～1993 WATER TECH ENGINEERING－法国项目工程师海水淡化1991～1992 CHRIST FRANCE－法国项目工程师工业纯水处理及地下水除铁1990～1991 V ALORIA－法国项目工程师运用浮选法工业污水处理污水处理厂污泥处置——高温消化及污泥焚烧E.Guibelin, 丁明亮，陈畅，J.SALESSY，平文凯，陈晓华（法国威立雅（VEOLIA）水务北京办事处）A 前言污水处理厂污泥处理在中国，包括在国外是一大的课题，本文介绍一套作者认为非常适合中国实情的污泥处理线。
污泥的高温消化威立雅对城市大型生活污水池的污泥进行高温厌氧处理已经有二十多座的业绩。
和中温消化技术相比，使用高温厌氧技术，生物气体的产量和排放量更高。
同样，高温厌氧污泥处理更能减少泡沫的产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
案例三Case III：乌鲁木齐河东污水处理厂中水深度处理建设项目 Urumqi Hedong WWTP upgrading
乌市河东污水处理厂中水深度处理建设项目 Urumqi Hedong WWTP upgrading
进出水设计基础Basis of design：100,000m3/d 设计进出水水质为Inlet/outlet COD (mg/l) 进水 Inlet 出水 Outlet 144 50 BOD (mg/l) 36 10 SS (mg/l) 36 10 NH3 (mg/l) 38 5 TN (mg/l) 55 15 TP (mg/l) 4.5 0.5
costs穿孔管曝气，节省设备投资和维护费
• Nozzle on top of filter, in treated water and easy to maintenance 滤头在滤 池的顶部，与处理后水接触，易于维护
• Backwash by gravity, need not pumps重力反冲洗，无须反冲洗水泵
三级处理系统工艺流程Tertiary Treatment Process
二级生物处理 Secondary biological treatment
Biostyr PDN 后置反 硝化型曝气生物滤池 24x231m2 共24格
ACTIFLO 三级沉淀 4x15m
碳源投加（甲醇） methanol dosing 反冲洗废水池 2x2630m3
碳源投加（甲醇） Methanol dosing
反冲洗废水池backwash water 1900m3
案例Case IV：石家庄桥东三级处理工程 Shijiazhuang Qiaodong Tertiary Project
进出水设计基础Basis of design：500,000m3/d 设计进出水水质为Inlet/Outlet COD (mg/l) 进水 Inlet 出水 Outlet 70 50 BOD (mg/l) 30 12 SS (mg/l) 30 13 N-NH4 (mg/l) 5 / TN (mg/l) 65 15 N-NO3 (mg/l) 57 / TP (mg/l) 7 0.5
New plant & upgrading Case studies 新厂及升级改造应用案例
案例一Case I：BIOSTYR 曝气生物滤池- 深度处理业绩:深圳西丽污水处理厂 Biostyr application in Shenzhen Xili WWTP
深圳西丽 Shenzhen Xili
- Low amount of works and costs, short construction period
土建工程量少，工程费用低，工期短 - Less occupation of land, low land-use and substruction fee 占地面积少，征地费和地基处理费用低； - Steady operation in the condition of low temperature and fluctuate load 在低温寒冷气候和负荷变化的条件下运行稳定；
1.BAF曝气生物滤池
Capability of BIOSTYR生物滤池的特点
• Up-flow filter, inlet channel from bottom, outlet on top 上向流滤池，底部渠
道进配水，顶部出水 • The specific gravity of media <1 滤料比重小于1 • Perforated pipe aeration, saving equipment investment and maintenance
BIOSTYR main advantages
滤池工艺的主要优点
- Advanced technology, reliable operation, very suitable for upgrading 工艺技术先进成熟、运行可靠、非常适合水厂升级改造； - Low total investment and operating costs, power consumption of aeration can reduce 20－30％； 总投资省，运行费用低，曝气能耗低20－30％；
BIOSTYR main advantages
滤池工艺的主要优点
- High automation 自动化程度高 - Simultaneous Filtration when removing C and N pollutant
去除含碳和含氮污染物的同时可以进行过滤
- Module structure, easy to rebuild and expansion 模块化结构，易于改建和扩建
威立雅水务技术在城市污水厂升级改造
和污泥处理领域的先进技术 Veolia’s advanced processes in wastewater upgrading and sludge treatment
威立雅水务技术亚洲地区技术总监 陈晓华
2010年4月1号 北京
SUMMARY
1. Biostyr BAF曝气生物滤池 2. Pyrofluid incineration流化床污泥焚烧
pH
Temperature(°C)
6-9
15-25
出水水质(A-I), Treated water requirement: class 1-A
Plant presentation of Xili WWTP
Multiflo primary treatment unit
Biostyr treatment unit
UV消毒系统
出水Outlet
Multiflo 高密度沉淀池
反冲洗脏水池 Backwash water
案例二Case II：BIOSTYR 曝气生物滤池 - 深度处理业绩：南京城东污水处理厂 Nanjing Chengdong Tertiary WWTP
设计处理水量、水质及出水要求Inlet/Outlet quality
三级处理系统工艺流程Tertiary treatment process
~70%旁通
二级生物处理 Secondary treatment
Biostyr N 硝化型曝气 生物滤池 8x173m2 共8格
Biostyr PDN 后置反硝化型 曝气生物滤池 2x129m2 共2格
碳源投加（甲醇） Methanol 反冲洗废水backwash water:1600m3
设计水质和水量 Design capacity and concentrations
项目Parameter
数值Value
Flow rate
CODCr (mg/l) BOD5 (mg/l) SS (mg/l) TN (mg/l) NH4N (mg/l) T- P (mg/l)
50,000m3/d
400mg/l 200mg/l 250mg/l 41mg/l 31mg/l 6.4mg/l
other其他: cement kiln水泥 干燥炉…
2.2 The fluidised bed incinerator Pyrofluid®
流化床焚烧炉
- the «3 T » rule 规则 - low maintenance 低维修 - easy to operate 容易运行 - long life expected 可以长期运 行 - no moving parts 没有可动部分 - more than 50 references worlwide在全世界有50以上的业 绩例子
- Outlet water can meet reuse standard, reduce future investment
出水水质可达到回用水标准，节省未来投资 - Plant can be covered by handsome building, without any noise, odor and vision pollution 厂区可覆盖，建筑美观适用，无噪声、臭气和视觉污染
BIOSTYR 单元 : 滤料Biostyr media
附着生物膜
with biofilm
未附着生物膜
without biofilm
Biostyr internal structure
Biostyr 内部结构
Biostyr slab 滤板
Biostyr nozzle 滤头
BIOSTYR™: centralized air supply中央供气系统
Capability of BIOSTYR生物滤池的特点
- Aeration and air backwash share the air blower
工艺空气和反冲洗用气共用鼓风机
- Aeration pipe could be set in the middle or bottom of filter, Nitration and denitration can be done in the same tank. 曝气管可布置在滤层中部 或底部，在同一池中可完成硝化、反硝化功能
2. Pyrofluid incineration
流化床污泥焚烧
2.1 - THERMAL OXIDATION 热氧化处理
= ABSOLUTE BARREER AGAINST PATHOGEN HAZARD绝对防止病原菌危险
PYROFLUID™
Incineration«dedicated»
专门污泥焚烧
To heat exchanger and flue gas treatment 派往热交换器和废气处理
原水Inlet 日平均流量Daily flow 峰值系数Peak factor 小时峰值流量Hourly flow 浓度峰值系数Peak concentration factor 峰值时间 Duration of peak 参数 Parameter COD BOD5 SS TN N-NH4 TP 单位 Unit Mg/l Mg/l Mg/l Mg/l Mg/l Mg/l 200 000 1.3 10833 1.4 2 进水浓度 Inlet 60 20 20 20 8~15 1 出水要求 Outlet 50 10 10 15 4 1 hour M3/h M3/d
