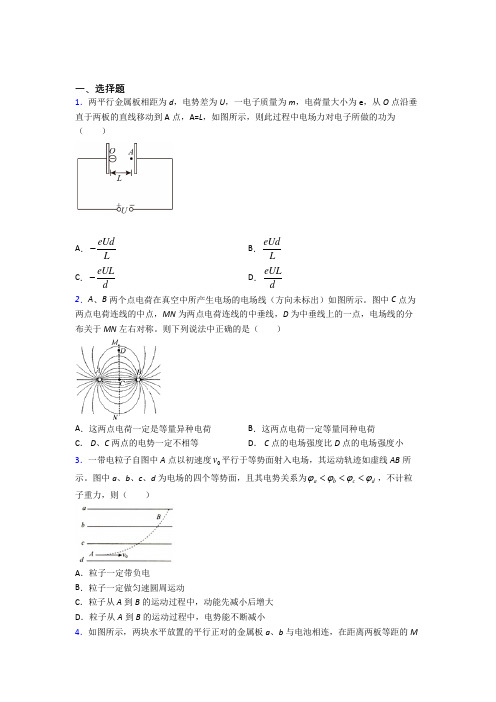

一、选择题1．两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量大小为e ，从O 点沿垂直于两板的直线移动到A 点，A=L ，如图所示，则此过程中电场力对电子所做的功为（ ）A ．eUd L -B ．eUd LC ．eUL d -D ．eUL d2．A 、B 两个点电荷在真空中所产生电场的电场线（方向未标出）如图所示。
图中C 点为两点电荷连线的中点，MN 为两点电荷连线的中垂线，D 为中垂线上的一点，电场线的分布关于MN 左右对称。
则下列说法中正确的是（ ）A ．这两点电荷一定是等量异种电荷B ．这两点电荷一定等量同种电荷C ．D 、C 两点的电势一定不相等 D ． C 点的电场强度比D 点的电场强度小 3．一带电粒子自图中A 点以初速度0v 平行于等势面射入电场，其运动轨迹如虚线AB 所示。
图中a 、b 、c 、d 为电场的四个等势面，且其电势关系为a b c d ϕϕϕϕ<<<，不计粒子重力，则（ ）A ．粒子一定带负电B ．粒子一定做匀速圆周运动C ．粒子从A 到B 的运动过程中，动能先减小后增大D ．粒子从A 到B 的运动过程中，电势能不断减小4．如图所示，两块水平放置的平行正对的金属板a 、b 与电池相连，在距离两板等距的M点有一个带电液滴处于静止状态。
若将a 板向下平移一小段距离，但仍在M 点上方，稳定后，下列说法中正确的是（ ）A ．金属板所带电荷量减少B ．M 点电势升高C ．M 点的电场强度变小D ．在a 板移动前后两种情况下，若将液滴从a 板移到b 板，电场力做功不相同 5．如图所示，实线是电场中一簇方向未知的电场线，虚线是一个带正电粒子从a 点运动到b 点的轨迹，若带电粒子只受电场力作用，粒子从a 点运动到b 点的过程中（ ）A ．粒子的电势能逐渐减小B ．粒子的电势能逐渐增加C ．粒子运动的加速度逐渐增大D ．粒子运动的速度逐渐增大6．如图所示，某带电导体的表面有a 、b 两点，其中a 点的电场强度E 1=200 V/m ，b 点的电场强度E 2=400 V/m ，导体外有一点c ，c 点与a 点之间的距离为2 cm ，c 点与b 点之间的距离为4 cm 。

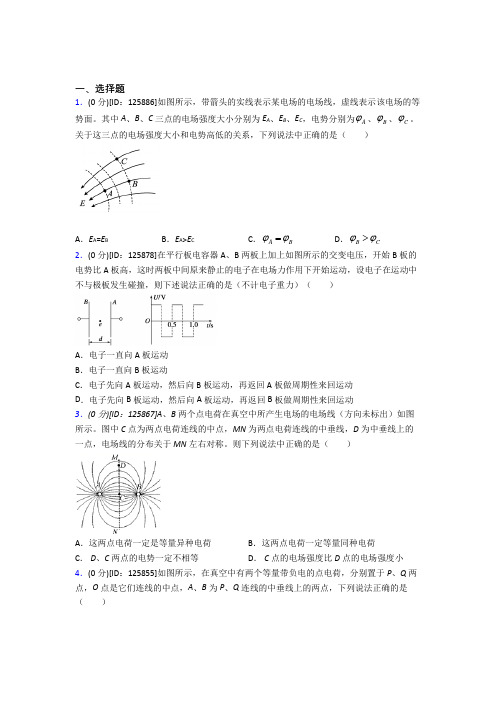

一、选择题1．(0分)[ID ：125886]如图所示，带箭头的实线表示某电场的电场线，虚线表示该电场的等势面。
其中A 、B 、C 三点的电场强度大小分别为E A 、E B 、E C ，电势分别为A ϕ、B ϕ、C ϕ。
关于这三点的电场强度大小和电势高低的关系，下列说法中正确的是（ ）A ．E A =EB B ．E A >EC C ．A B ϕϕ=D ．B C ϕϕ> 2．(0分)[ID ：125878]在平行板电容器A 、B 两板上加上如图所示的交变电压，开始B 板的电势比A 板高，这时两板中间原来静止的电子在电场力作用下开始运动，设电子在运动中不与极板发生碰撞，则下述说法正确的是（不计电子重力）（ ）A ．电子一直向A 板运动B ．电子一直向B 板运动C ．电子先向A 板运动，然后向B 板运动，再返回A 板做周期性来回运动D ．电子先向B 板运动，然后向A 板运动，再返回B 板做周期性来回运动3．(0分)[ID ：125867]A 、B 两个点电荷在真空中所产生电场的电场线（方向未标出）如图所示。
图中C 点为两点电荷连线的中点，MN 为两点电荷连线的中垂线，D 为中垂线上的一点，电场线的分布关于MN 左右对称。
则下列说法中正确的是（ ）A ．这两点电荷一定是等量异种电荷B ．这两点电荷一定等量同种电荷C ．D 、C 两点的电势一定不相等 D ． C 点的电场强度比D 点的电场强度小 4．(0分)[ID ：125855]如图所示，在真空中有两个等量带负电的点电荷，分别置于P 、Q 两点，O 点是它们连线的中点，A 、B 为P 、Q 连线的中垂线上的两点，下列说法正确的是（ ）A ．连线中点O 的场强最大B ．连线中垂面是一个等势面C ．将一正电荷q 由A 点沿中垂线移动到B 点，在此过程中q 的电势能一定逐渐增大D ．将一正电荷q 由A 点沿中垂线移动到B 点，在此过程中q 受到的电场力一定逐渐减小 5．(0分)[ID ：125852]如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间距离等于b 、c 间距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定（ ）A ．φa >φb >φcB ．E a >E b >E cC ．φa –φb =φb –φcD ．E a =E b =E c6．(0分)[ID ：125845]如图所示，匀强电场中的六个点A 、B 、C 、D 、E 、F 为正八面体的六个顶点，已知BE 中点O 的电势为零，A 、B 、C 三点的电势分别为7V 、1V -、3V ，则E 、F 两点的电势分别为（ ）A ．2V 、2V -B ．1V 、3V -C ．1V 、5V -D ．2V -、4V -7．(0分)[ID ：125842]如图所示，M 、N 是竖直放置的两平行金属板，分别带等量异种电荷，两板间产生个水平向右的匀强电场，场强为E ，一质量为m 、电荷量为+q 的微粒，以初速度v 0竖直向上从两极正中间的A 点射入匀强电场中，微粒垂直打到N 板上的C 点。
一、选择题1．真空中，在x轴上x=0和x=8 m处分别固定两个电性相同的点电荷Q1和Q2。
电荷间连线上的电场强度E随x变化的图象如图所示(x轴正方向为场强正方向)，其中x=6 m处E=0。
将一个正试探电荷在x=2 m处由静止释放(重力不计，取无穷远处电势为零)。
则（）A．Q1、Q2均为负电荷B．Q1、Q2带电荷量之比为9:1C．在x=6 m处电势为0D．该试探电荷向x轴正方向运动时，电势能一直减小2．A、B两个点电荷在真空中所产生电场的电场线（方向未标出）如图所示。
图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称。
则下列说法中正确的是（）A．这两点电荷一定是等量异种电荷B．这两点电荷一定等量同种电荷C．D、C两点的电势一定不相等D．C点的电场强度比D点的电场强度小3．如图所示，以O为圆心、半径为R的虚线圆位于足够大的匀强电场中，圆所在平面与电场方向平行，M、N为圆周上的两点。
带正电粒子只在电场力作用下运动，在M点速度方向如图所示，经过M、N两点时速度大小相等。
已知M点电势高于O点电势，且电势差为U，下列说法正确的是（）A ．M 点电势高于N 点B ．粒子由M 点运动到N 点，电势能减小C ．该匀强电场的电场强度大小为2URD ．粒子在电场中可能从M 点沿圆弧运动到N 点4．如图所示，某带电导体的表面有a 、b 两点，其中a 点的电场强度E 1=200 V/m ，b 点的电场强度E 2=400 V/m ，导体外有一点c ，c 点与a 点之间的距离为2 cm ，c 点与b 点之间的距离为4 cm 。
现将某检验电荷+q 由a 点移至c 点，电场力做功为2×10-6 J 。
下列判断正确的是（ ）A ．若将检验电荷+q 由b 点移至c 点，则其电势能增加2×10-6 JB ．若将检验电荷-q 由b 点移至c 点，则其电势能增加2×10-6 JC ．若将检验电荷+q 分别放在a 、b 两点，其所受电场力大小相等D ．若将检验电荷-q 分别放在a 、b 两点，其所具有的电势能之比为1:25．如图，将一负电荷从电场线上的a 点移到b 点，电势10V a ϕ=、5V b ϕ=。
一、选择题1．A、B两个点电荷在真空中所产生电场的电场线（方向未标出）如图所示。
图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称。
则下列说法中正确的是（）A．这两点电荷一定是等量异种电荷B．这两点电荷一定等量同种电荷C．D、C两点的电势一定不相等D．C点的电场强度比D点的电场强度小2．在平行于纸面内的匀强电场中，有一电荷量为q的带正电粒子，仅在电场力作用下，粒子从电场中A点运动到B点，速度大小没变，均为02v，粒子的初、末速度与AB连线的夹角均为30°，如图所示，已知A、B两点间的距离为d，则该匀强电场的电场强度为（）A．23mvqd，方向竖直向下B．22mvqd，方向斜向左上方C．23mvqd，方向竖直向下D．223mvqd，方向斜向左下方3．如图所示，在真空中有两个等量带负电的点电荷，分别置于P、Q两点，O点是它们连线的中点，A、B为P、Q连线的中垂线上的两点，下列说法正确的是（）A．连线中点O的场强最大B．连线中垂面是一个等势面C．将一正电荷q由A点沿中垂线移动到B点，在此过程中q的电势能一定逐渐增大D．将一正电荷q由A点沿中垂线移动到B点，在此过程中q受到的电场力一定逐渐减小4．如图所示，a、b、c是一条电场线上的三点，电场线的方向由a到c，a、b间距离等于b、c间距离，用φa、φb、φc和E a、E b、E c分别表示a、b、c三点的电势和场强，可以判定（）A．φa>φb>φc B．E a>E b>E cC．φa–φb=φb–φc D．E a=E b=E c5．一带电粒子在如图所示的点电荷的电场中，仅在电场力作用下沿虚线所示轨迹从A点运动到B点，电荷的加速度、动能、电势能的变化情况是（）(3)A．加速度的大小增大，动能、电势能都增加B．加速度的大小减小，动能、电势能都减少C．加速度的大小增大，动能增加，电势能减少D．加速度大小减小，动能减少，电势能增加6．如图所示，在处于O点的点电荷+Q形成的电场中，试探电荷q由A点移到B点，电场力做功为W1；以OA为半径画弧交于OB于C，q由A点移到C点电场力做功为W2；q由C点移到B点电场力做功为W3。
（新教材）人教高中物理必修第三册第10章静电场中的能量练习含答案（新教材）必修第三册第10章静电场中的能量1、在维护和检修高压供电线路时，为了不影响城市用电，电工经常要在高压线上带电作业。
为了保障电工的安全，电工全身要穿上用金属丝线编织的衣服(如图所示)。
图乙中电工站在高压直流输电线的A供电线上作业，其头顶上方有B 供电线，B供电线的电势高于A供电线的电势。
虚线表示电工周围某一截面上的等差等势面，c、d、e、f是不同等势面上的四个点，以下说法正确的是()A．在c、d、e、f四点中，c点的电场强度最大B．在c、d、e、f四点中，f点的电势最高C．若将某电子由c移到f，其电势能将增大D．将某电子在d点由静止释放，它会向e点所在等势面运动2、如图所示，图中实线表示一匀强电场的电场线，一带负电荷的粒子射入电场，虚线是它的运动轨迹，a、b是轨迹上的两点，若粒子所受重力不计，那么正确的判断是()A．电场线方向向下B．粒子一定从a点运动到b点C．a点电势比b点电势高D．粒子在a点的电势能大于在b点的电势能3、（双选）在静电场中，将一电子从A点移至B点，静电力做功5 eV，则下列结论正确的是()A．A、B两点间的电势差是5 VB．A、B两点间的电势差是－5 VC．电子的电势能增加了5 eVD．电子的电势能减少了5 eV4、如图所示，充电的平行板电容器两板间形成匀强电场，以A点为坐标原点，AB方向为位移x的正方向，能正确反映电势φ随位移x变化的图像是()5、传感器在各种领域中有着广泛应用，是自动控制设备中不可缺少的元件。
如图所示为几种电容式传感器，其中通过改变电容器极板间距而引起电容变化的是()6、如图所示，一平行板电容器中存在匀强电场，电场沿竖直方向。
两个比荷(即粒子的电荷量与质量之比)不同的带正电的粒子a和b，从电容器的P点以相同的水平速度射入两平行板之间。
测得a和b与电容器极板的撞击点到入射点之间的水平距离之比为1∶2。

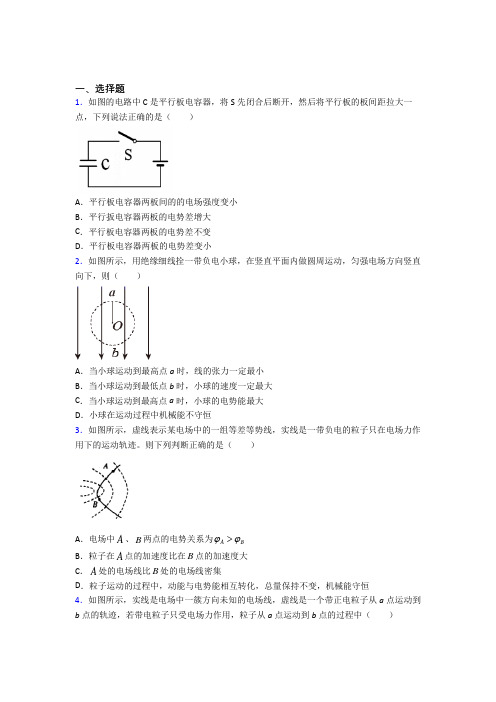

一、选择题1．如图的电路中C 是平行板电容器，将S 先闭合后断开，然后将平行板的板间距拉大一点，下列说法正确的是（ ）A ．平行板电容器两板间的的电场强度变小B ．平行扳电容器两板的电势差增大C ．平行板电容器两板的电势差不变D ．平行板电容器两板的电势差变小2．如图所示，用绝缘细线拴一带负电小球，在竖直平面内做圆周运动，匀强电场方向竖直向下，则（ ）A ．当小球运动到最高点a 时，线的张力一定最小B ．当小球运动到最低点b 时，小球的速度一定最大C ．当小球运动到最高点a 时，小球的电势能最大D ．小球在运动过程中机械能不守恒3．如图所示，虚线表示某电场中的一组等差等势线，实线是一带负电的粒子只在电场力作用下的运动轨迹。
则下列判断正确的是（ ）A ．电场中A 、B 两点的电势关系为A B ϕϕ>B ．粒子在A 点的加速度比在B 点的加速度大C ．A 处的电场线比B 处的电场线密集D ．粒子运动的过程中，动能与电势能相互转化，总量保持不变，机械能守恒 4．如图所示，实线是电场中一簇方向未知的电场线，虚线是一个带正电粒子从a 点运动到b 点的轨迹，若带电粒子只受电场力作用，粒子从a 点运动到b 点的过程中（ ）A ．粒子的电势能逐渐减小B ．粒子的电势能逐渐增加C ．粒子运动的加速度逐渐增大D ．粒子运动的速度逐渐增大5．如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间距离等于b 、c 间距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定（ ）A ．φa >φb >φcB ．E a >E b >E cC ．φa –φb =φb –φcD ．E a =E b =E c6．如图所示，带箭头的线段表示某一电场的电场线，在电场力作用下一带电粒子（不计重力）经过A 点飞向B 点，径迹如图中虚线所示，则（ ）A ．粒子在B 点加速度较大B ．粒子在B 点动能较大C ．粒子带正电D ．A 、B 两点相比较，B 点电势高7．如图，将一负电荷从电场线上的a 点移到b 点，电势10V a ϕ=、5V b ϕ=。
人教版（2019）高中物理必修第三册第十章《静电场中的能量》检测卷一、单选题（本题有8小题，每小题4分，共32分）1．如图所示的水平匀强电场中，将两个带电小球M和N分别沿图示路径移动到同一水平线上的不同位置，释放后，M、N保持静止，不计重力，则（）A．M的带电量比N的小B．M带正电荷、N带负电荷C．静止时M受到的合力比N的小D．移动过程中电场力对N做负功2．如图所示，某次雷雨天气，带电云层和建筑物上的避雷针之间形成电场，图中虚线为该电场的三条等差等势线，实线为某带电粒子运动轨迹，A、B为运动轨迹上的两点。
带电粒子的重力不计，避雷针带负电。
则（）A．带电粒子带负电B．避雷针尖端附近电势较高C．带电粒子在A点的加速度大于在B点的加速度D．带电粒子在A点的电势能大于在B点的电势能3．如图，两电荷量分别为Q（Q＞0）和－Q的点电荷对称地放置在x轴上原点O的两侧，a点位于x轴上O点与点电荷－Q之间，b点位于y轴O点上方。
取无穷远处的电势为零，下列说法正确的是（）A ．a 点的电场强度大于b 点，a 点电势高于b 点B ．负的试探电荷在a 点的电势能大于零，所受电场力方向向左C ．将正的试探电荷从b 点移到O 点，电场力做正功D ．将同一正的试探电荷先后从O 、b 两点移到a 点，后者电势能的变化较大4．等量异种电荷+Q 、-Q ，分别置于M 、N ，相距2L ，O 为其中点。
O 、A 、B 、C 四点到N 的距离相等，AC 垂直OB 。
如图。
现将一带负电试探电荷在O 、A 、B 、C 四点移动，则（ ）A ．该试探电荷在B 点受电场力最大 B ．该试探电荷在A 、C 两点受电场力相同 C ．该试探电荷在O 点电势能最大D ．该试探电荷从C 到O 比从B 到A 电势能变化大5．如图所示，质量相同、可视为点电荷的带电小球A 和B 穿在光滑的竖直放置的“V”型绝缘支架上，支架顶角为90°、位置固定且足够长。
高中物理第十章 静电场中的能量精选测试卷复习练习(Word 版 含答案)一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。
现缓慢拉动细绳，使A 球缓慢移动到定滑轮处，此过程中，B 球始终静止，忽略定滑轮大小和摩擦，下列判断正确的是（ ）A ．B 球受到的库仑力先增大后减小 B ．拉力F 一直增大C ．地面对绝缘座的支持力一直减少D ．A 球的电势能先不变后减少 【答案】D 【解析】 【详解】设球所受库仑力大小为F C ，AB 两球间距离为r ，B 球距定滑轮为h ，A 球与定滑轮间距离为l ，对开始位置处的A 球受力分析，将F 和F C 合成如图，由相似三角形可得CA B 3F Q Q mg k h r r== 所以A 球缓慢移动过程中，r 先不变，等A 球运动到滑轮正下方后，r 再变大；整个过程中l 一直减小。
A ．r 先不变再变大，B 球受到的库仑力大小先不变再减小，故A 项错误； B ．A 球未到滑轮正下方时，由相似三角形可得F mg l h= 所以F 先减小，当A 球到达滑轮正下方后，由平衡条件可得A B2Q Q F kmg r+= 所以F 再增大，故B 项错误；C ．A 球未到滑轮正下方时，库仑力大小不变，方向趋近竖直，则B 球受到库仑力的竖直分量变大，地面对绝缘座的支持力先变大；A 球到达滑轮正下方后，B 球受到库仑力大小减小、方向竖直向下，地面对绝缘座的支持力减小；故C 项错误；D ．r 先不变再变大，两者间的库仑斥力对A 球先不做功后做正功，则A 球的电势能先不变后减少，故D 项正确。
2．如图所示，匀强电场中有一个以O 为圆心、半径为R 的圆，电场方向与圆所在平面平行，圆上有三点A 、B 、C ，其中A 与C 的连线为直径，∠A ＝30°。
高中物理必修第3册第十章 静电场中的能量试卷测试卷（含答案解析）一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．2．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。
一、选择题1．如图，将带负电的试探电荷沿着等量异种点电荷的中垂线从A 点移动到B 点，再沿连线从B 点移动到C 点。
在此全过程中，下列说法正确的是（ ）A ．电场先不变后变大B ．电势先变小后变大C ．电势能先不变后变小D ．所受的静电力先变大后变小 2．如图所示，∠M 是锐角三角形PMN 最大的内角，电荷量为q （q >0）的点电荷固定在P点。
下列说法正确的是（ ）A ．沿MN 边，从M 点到N 点，电场强度的大小逐渐增大B ．沿MN 边，从M 点到N 点，电势逐渐降低C ．正电荷在M 点的电势能比其在N 点的电势能大D ．将正电荷从M 点移动到N 点，电场力做负功3．如图所示，带箭头的实线表示某电场的电场线，虚线表示该电场的等势面。
其中A 、B 、C 三点的电场强度大小分别为E A 、E B 、E C ，电势分别为A ϕ、B ϕ、C ϕ。
关于这三点的电场强度大小和电势高低的关系，下列说法中正确的是（ ）A ．E A =EB B ．E A >EC C ．A B ϕϕ=D ．B C ϕϕ> 4．两个共轴的半圆柱形电极间的缝隙中存在一沿半径方向的电场，如图所示。
带正电的粒子流由电场区域边缘的M 点射入电场，沿图中所示的半圆形轨道通过电场并从另一边缘的N 点射出，由此可知（ ）A．若入射粒子的电荷量相等，则出射粒子的质量一定相等B．若入射粒子的电荷量相等，则出射粒子的动能一定相等C．若入射粒子的比荷相等，则出射粒子的动量一定相等D．若入射粒子的比荷相等，则出射粒子的动能一定相等5．如图的电路中C是平行板电容器，将S先闭合后断开，然后将平行板的板间距拉大一点，下列说法正确的是（）A．平行板电容器两板间的的电场强度变小B．平行扳电容器两板的电势差增大C．平行板电容器两板的电势差不变D．平行板电容器两板的电势差变小6．图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。
高中物理必修第3册第十章 静电场中的能量测试卷练习（Word 版 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，匀强电场中有一个以O 为圆心、半径为R 的圆，电场方向与圆所在平面平行，圆上有三点A 、B 、C ，其中A 与C 的连线为直径，∠A ＝30°。
有两个完全相同的带正电粒子，带电量均为q （q ＞0），以相同的初动能E k 从A 点先后沿不同方向抛出，它们分别运动到B 、C 两点。
若粒子运动到B 、C 两点时的动能分别为E kB ＝2E k 、E kC ＝3E k ，不计粒子的重力和粒子间的相互作用，则匀强电场的场强大小为A ．k E qRB ．2k E qRC ．33kE qRD ．23kE 【答案】D 【解析】 【分析】 【详解】从A 点到B 点应用动能定理有：2-AB k k k qU E E E == 从A 点到C 点应用动能定理有：32-AC k k k qU E E E == 所以2AC AB U U =做出等势面和电场线如图所示：则从A 点到B 点应用动能定理有：,3k k RqEd qE AD E qE E ===即 解得233kE E qR=。
选项D 正确，A 、B 、C 错误。
2．空间某一静电场的电势φ在x 轴上分布如图所示，x 轴上两点B 、C 点电场强度在x 方向上的分量分别是E Bx 、E cx ，下列说法中正确的有A ．B 、C 两点的电场强度大小E Bx ＜E cx B ．E Bx 的方向沿x 轴正方向C ．电荷在O 点受到的电场力在x 方向上的分量最大D ．负电荷沿x 轴从B 移到C 的过程中，电场力先做正功，后做负功 【答案】D 【解析】 【分析】本题的入手点在于如何判断E Bx 和E Cx 的大小，由图象可知在x 轴上各点的电场强度在x 方向的分量不相同，如果在x 方向上取极小的一段，可以把此段看做是匀强电场，用匀强电场的处理方法思考，从而得到结论，此方法为微元法． 【详解】A 、在B 点和C 点附近分别取很小的一段d ，由题图得，B 点段对应的电势差大于C 点段对应的电势差，将电场看做匀强电场，有E dϕ∆=，可见E Bx >E Cx ，A 项错误．C 、同理可知O 点的斜率最小，即场强最小，电荷在该点受到的电场力最小，C 项错误．B 、沿电场线方向电势降低，在O 点左侧，E Bx 的方向沿x 轴负方向，在O 点右侧，E Cx 的方向沿x 轴正方向，B 项错误．D 、负电荷沿x 轴从B 移到C 的过程中，电场力先向右后向左，电场力先做正功，后做负功，D 项正确．故选D ． 【点睛】 挖掘出x φ-图象两大重要性质：图象的斜率反映电场强度的大小，图象中ϕ降低的方向反映场强沿x 轴的方向．3．如图所示， A 、B 、 C 、D 是真空中一正四面体的四个顶点，每条棱长均为l .在正四面体的中心固定一电荷量为-Q 的点电荷，静电力常量为k ,下列说法正确的是A ．A 、B 两点的场强相同B ．A 点电场强度大小为283kQl C ．A 点电势高于C 点电势D ．将一正电荷从A 点沿直线移动到B 点的过程中，电场力一直不做功 【答案】B 【解析】由于点电荷在正四面体的中心，由对称性可知，A 、B 两点的场强大小相等，但是方向不同，故A 错误；由立体几何知识，可知正四面体的中心到顶点的距离为64l ，由222836KQ KQ kQE r l l ===⎛⎫⎪⎝⎭，故B 正确；电势为标量，由对称性可知A 点电势等于C 点电势，故C 错误；从A 点沿直线移动到B 点的过程中电势先降低再升高，对于正电荷而言，其电势能先变小再变大，所以电场力先做正功，再做负功，故D 错误．4．如图所示，在纸面内有一直角三角形ABC ，P 1为AB 的中点， P 2为AP 1的中点，BC =2 cm ，∠A = 30°．纸面内有一匀强电场，电子在A 点的电势能为-5 eV ，在C 点的电势能为19 eV ，在P 2点的电势能为3 eV ．下列说法正确的是A ．A 点的电势为-5 VB ．B 点的电势为-19 VC ．该电场的电场强度方向由B 点指向A 点D ．该电场的电场强度大小为800 V/m 【答案】D 【解析】 【分析】 【详解】 A ．由公式pE qϕ=可知，pA A 5eV5V E qeϕ-===- 故A 错误．B ．A 到P 2的电势差为2A 5(3)V 8V P U ϕϕ=-=--=B A 4548V 27V U ϕϕ=-=-⨯=-故B 错误．C ．A 点到B 点电势均匀降落，设P 1与B 的中点为P 3,该点电势为：3A 3538V 19V P U ϕϕ=-=-⨯=-C p 19eV19V C E qeϕ===-- P 3点与C 为等势点，连接两点的直线为等势线，如图虚线P 3C 所示．由几何关系知，P 3C 与AB 垂直，所以AB 为电场线，又因为电场线方向由电势高指向电势低，所以该电场的电场强度方向是由A 点指向B 点，故C 错误．D ．P 3与C 为等势点，该电场的电场强度方向是由A 点指向B 点，所以场强为：28V/cm 800V/m 1U E AP === 故D 正确．5．匀强电场中的三点A 、B 、C 是一个三角形的三个顶点，AB 的长度为1 m ，D 为AB 的中点，如图所示．已知电场线的方向平行于△ABC 所在平面，A 、B 、C 三点的电势分别为14 V 、6 V 和2 V ，设场强大小为E ，一电量为1×610-C 的正电荷从D 点移到C 点电场力所做的功为W,则A ．W=8×610-J E ＞8 V/mB ．W=6×610-J E ＞6 V/mC ．W=8×610-J E≤8 V /mD ．W=6×610-J E≤6 V/m 【答案】A 【解析】 【分析】 【详解】试题分析：由题匀强电场中，由于D 为AB 的中点，则D 点的电势102A BD V ϕϕϕ+==，电荷从D 点移到C 点电场力所做的功为W=qU DC =q （φD -φC ）=1×10-6×（10-2）J=8×10-6J ．AB 的长度为1m ，由于电场强度的方向并不是沿着AB 方向，所以AB 两点沿电场方向的距离d ＜1m ，匀强电场中两点电势差与两点沿电场方向的距离成正比，即U=Ed ，所以8/UE V m d=>，故选A ． 考点：电势；电场强度6．如图所示,虚线AB 和CD 分别为椭圆的长轴和短轴,相交于O 点,两个等量异号点电荷分别位于椭圆的两个焦点M 、N 上.下列说法中正确的是( )A ．O 点的电场强度为零B ．A 、B 两点的电场强度相同C ．将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先减少后增加 D ．将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先增加后减少 【答案】B 【解析】 【详解】AB.由等量异种电荷的电场线分布情况可知，A 、B 两点的电场强度相同， O 点的电场强度不为零，故A 错误；B 正确；CD. 由等量异种电荷的等势面分布情况可知，A C DB φφφφ>=>正电荷在电势高的地方电势能大，所以将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先增大后减少，将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先减少后增大，故CD 错误。
7．如图甲所示，平行金属板A 、B 正对竖直放置，C 、D 为两板中线上的两点。
A 、B 板间不加电压时，一带电小球从C 点无初速释放，经时间T 到达D 点，此时速度为v 0；在A 、B 两板间加上如图乙所示的交变电压，t =0带电小球仍从C 点无初速释放，小球运动过程中未接触极板，则t =T 时，小球（ ）A ．在D 点上方B ．恰好到达D 点C ．速度大于vD ．速度小于v【答案】B 【解析】 【分析】 【详解】小球仅受重力作用时从C 到D 做自由落体运动，由速度公式得0v gT ，现加水平方向的周期性变化的电场，由运动的独立性知竖直方向还是做匀加速直线运动，水平方向0~4T 沿电场力方向做匀加速直线运动，~42T T做匀减速直线运动刚好水平速度减为零，3~24T T 做反向的匀加速直线运动，3~4TT 做反向的匀减速直线运动水平速度由对称性减为零，故t =T 时合速度为v 0，水平位移为零，则刚好到达D 点，故选B 。
【点睛】平行板电容器两极板带电后形成匀强电场，带电离子在电场中受到电场力和重力的作用，根据牛顿第二定律求出加速度，根据分运动和合运动的关系分析即可求解。
8．如图甲所示，a 、b 是一条竖直电场线上的两点，一带正电的粒子从a 运动到b 的速度—时间图象如图乙所示，则下列判断正确的是A ．b 点的电场方向为竖直向下B ．a 点的电场强度比b 点的大C ．粒子从a 到b 的过程中电势能先减小后增大D ．粒子从a 到b 的过程中机械能先增大后减小 【答案】B 【解析】 【详解】A.粒子在a 点时受到的电场力方向向上，大小大于重力，所以电场的方向为竖直向上，故A 错误；B.粒子在b 点时受到的电场力小于重力，所以a 点的电场强度比b 点的大，故B 正确；C.粒子从a 到b 的过程中电场力一直做正功，所以电势能一直减小，故C 错误；D.粒子从a 到b 的过程中，除重力做负功外，只有电场力做正功，则机械能一直增大，故D 错误。
9．如图所示，在真空中A 、B 两点分别固定等量异种点电荷-Q 和+Q ，O 是A 、B 连线的中点，acbd 是以O 为中心的正方形，m 、n 、p 分别为ad 、db 、bc 的中点，下列说法正确的是A ．m 、n 两点的电场强度相同B ．电势的高低关系n p ϕϕ=C ．正电荷由a 运动到b ，其电势能增加D ．负电荷由a 运动到c ，电场力做负功 【答案】BC 【解析】 【详解】A ．由等量异种电荷的电场的特点知，m 、n 两点的电场的方向不同，故A 错误；B ．n 、p 两点关于A 、B 连线上下对称，电势相等，故B 正确；C ．正电荷由a 运动到b ，电场力做负功，电势能增大，故C 正确；D ．负电荷由a 运动到c ，电场力做正功，故D 错误。
10．质量为m 电量为q +的小滑块(可视为质点)，放在质量为M 的绝缘长木板左端，木板放在光滑的水平地面上，滑块与木板之间的动障擦因数为μ，木板长为L ，开始时两者都处于静止状态，所在空间存在范围足够大的一个方向竖直向下的匀强电场E ，恒力F 作用在m 上，如图所示，则（ ）A ．要使m 与M 发生相对滑动，只须满足()F mg Eg μ>+B ．若力F 足够大，使得m 与M 发生相对滑动，当m 相对地面的位移相同时，m 越大，长木板末动能越大C ．若力F 足够大，使得m 与M 发生相对滑动，当M 相对地面的位移相同时，E 越大，长木板末动能越小D ．若力F 足够大，使得m 与M 发生相对滑动，E 越大，分离时长本板末动能越大 【答案】BD 【解析】A 、m 所受的最大静摩擦力为()f mg Eq μ=+ ,则根据牛顿第二定律得F f fa m M-== ,计算得出()()mg Eq M m F Mμ++=.则只需满足()()mg Eq M m F Mμ++>,m 与M 发生相对滑动.故A 错误.B 、当M 与m 发生相对滑动,根据牛顿第二定律得,m 的加速度()F mg Eq a mμ-+=,知m越大,m 的加速度越小,相同位移时,所以的时间越长,m 越大,m 对木板的压力越大,摩擦力越大,M 的加速度越大,因为作用时间长,则位移大,根据动能定理知,长木板的动能越大.所以B 选项是正确的.C 、当M 与m 发生相对滑动,E 越大,m 对M 的压力越大,摩擦力越大,则M 相对地面的位移相同时,根据动能定理知,长木板的动能越大.故C.错误D 、根据22121122L a t a t =- 知,E 越大,m 的加速度越小,M 的加速度越大，知时间越长,因为E 越大,M 的加速度越大,则M 的位移越大,根据动能定理知,分离时长木板的动能越大.所以D 选项是正确的.， 故选BD点睛：当m 与M 的摩擦力达到最大静摩擦力,M 与m 发生相对滑动,根据牛顿第二定律求出F 的最小值.当F 足够大时,M 与m 发生相对滑动,根据牛顿第二定律,结合运动学公式和动能定理判断长木板动能的变化.11．如图所示，在M 、N 两点分别固定点电荷+Q 1、－Q 2，且Q 1>Q 2，在MN 连线上有A 、B 两点，在MN 连线的中垂线上有C 、D 两点．某电荷q 从A 点由静止释放，仅在静电力的作用下经O 点向B 点运动，电荷q 在O 、B 两点的动能分别为E KO 、E KB ，电势能分别为E pO 、E pB ，电场中C 、D 两点的场强大小分别为E C 、E D ，电势分别为C D ϕϕ、，则下列说法正确的是（ ）A ．E KO 一定小于E KB B ．E pO 一定小于E pBC ．E C 一定大于ED D ．C ϕ一定小于D ϕ【答案】AC 【解析】 【分析】 【详解】AB ．电荷q 从A 点由静止释放，仅在静电力的作用下经O 点向B 点运动，说明静电力方向向右，静电力对电荷做正功，所以电荷动能增加，电势能减小，故A 项正确，B 项错误；C ．据2QE kr =和正点荷产生电场方向由正电荷向外，负电荷产生的电场指向负电荷可得CD 两点场强如图两电荷在C 处产生的场强大，夹角小，据平行四边形定则可得E C 一定大于E D ，故C 项正确；D ．由C 的分析可知MN 连线的中垂线上半部分各点的场强方向向右上方，据等势线与电场线垂直，顺着电场线电势降低，可得C ϕ一定大于D ϕ，故D 项错误。
