激光打印机原理ppt课件

激光打印机原理激光打印机是一种常见的办公设备，通过激光束将图像或文本打印到纸张上。

它相比于传统的墨盒打印机具有许多优势，如更快的打印速度和更高的打印质量。

本文将介绍激光打印机的原理及其工作过程。

一、激光打印机的基本原理激光打印机的基本原理是利用激光束对光敏传感器上的光敏材料进行照射，使其产生静电荷。

通过控制静电荷的分布，将墨粒吸附在感光鼓上，并将墨粒转移到纸张上，从而完成打印过程。

二、激光打印机的工作过程1. 感光鼓充电首先，感光鼓上的光敏材料被整体充电，使其表面带有静电荷。

2. 激光绘制激光束被控制器控制，激光器发射出一束细且高度集中的激光束。

激光束通过镜片系统，逐行扫描感光鼓表面。

当激光束照射到感光鼓的表面时，激光束与光敏材料相互作用，改变了光敏鼓表面的静电荷分布。

通过这种方式，激光束迅速绘制出要打印的图像或文本。

3. 附墨过程附墨过程是将墨粒吸附在感光鼓上的过程。

在感光鼓经过激光照射后，具有静电荷的感光鼓表面会吸附上墨粒，而没有静电荷的地方则不吸附墨粒。

4. 转印过程转印过程是将墨粒从感光鼓转移到纸张上的过程。

在转印过程中，感光鼓将吸附着墨粒的部分接触到通过感热或静电作用的印刷辊上，而印刷辊将墨粒转移给纸张。

5. 固化过程打印完成后，墨粒还处于潮湿状态，需要经过固化过程来固定在纸张上。

固化过程一般通过加热或利用光敏感材料的光固化特性来完成。

三、激光打印机的优势和应用激光打印机相比其他打印技术具有以下优势：1. 高精度：激光束能够精确控制光敏材料上的静电荷分布，从而实现高分辨率的打印效果。

2. 高速打印：激光打印机能够以每分钟数十页的速度进行高效的打印。

3. 长久耐用：激光打印机中的硒鼓相对耐久，使用寿命较长。

激光打印机广泛应用于办公环境和家庭使用，可用于打印文件、报告、传真等。

其高速和高质量的打印效果使其成为现代办公自动化不可或缺的设备之一。

四、总结激光打印机利用激光束对光敏材料进行照射，通过控制静电荷的分布和墨粒的转移，完成图像或文本的打印。

激光打印机结构与维修激光打印机作为非击打式打印机自20世纪70年末问世以来已经得到迅速发展，目前已成为非击打式打印机的主流产品。

第一节结构与工作原理一、工作原理激光打印机主要由控制系统、激光扫描系统、电子照相系统和走纸机构组成。

当计算机输出信息时，控制系统通过接口接收来自计算机的印字信息；对其处理后，由激光扫描系统进行扫描，将需要输出的文字、图形和图像在硒鼓上形成静电潜像；然后用电子照相系统进行显像处理，即用带有电荷的增色剂对潜像进行着色，增色剂是带有与潜像极性相反电荷的微细墨粉，墨粉吸附在潜像上就形成了可见像；最后通过输纸机构将可见像转印到普通纸上，并将文字、图像等信息加以固定（定影）后输出，从而完成了整个印字操作过程。

二、机械结构激光打印机的机械结构十分复杂，但其最主要的部件，如墨粉、感光鼓（硒鼓）、显影轧辊、初级高压电晕放电线等，都装在一个可以取下的盒子中，这个盒子称为墨粉盒或EP盒。

当墨粉用完后或这部分损坏，可以将整个盒子取下更换，给维修带来极大方便。

图4-1是激光打印机的内部构造示意图。

图4-1 激光打印机的内部构造道示意图激光打印机在电子控制电路的控制下，接收主机发送来的打印数据和控制命令，控制各机械部件的有效配合，使要打印的信息通过激光来显影在感光鼓上，墨粉由显影轧辊传送到鼓上，在转换电晕的作用下，将打印信息印在打印纸上，最后墨粉由定影轧辊加热熔融到打印纸上。

打印纸在取纸轧辊、进纸轧辊、传送带和出纸轧辊的作用下，在激光打印机内部的旅行，形成信息载体后，被送出打印机。

三、图像生成系统激光打印机的印字过程是通过图像生成系统实现的。

激光打印机的图像生成系统由八个明确分离的部分构成：感光鼓、清洗橡胶刮刀、擦除灯、主电晕、书写机构、墨粉、转换电晕、熔结辊等。

这些部分都在印字过程中起着重要作用。

图4-2是激光印字过程示意图。

感光鼓是图像生成系统的核心，如图43所示。

感光鼓是一个用铝挤压出来的圆柱简，表面覆盖着一层无毒的有机化合物，具有光敏性质，当其暴露在光线下时涂层将导电。

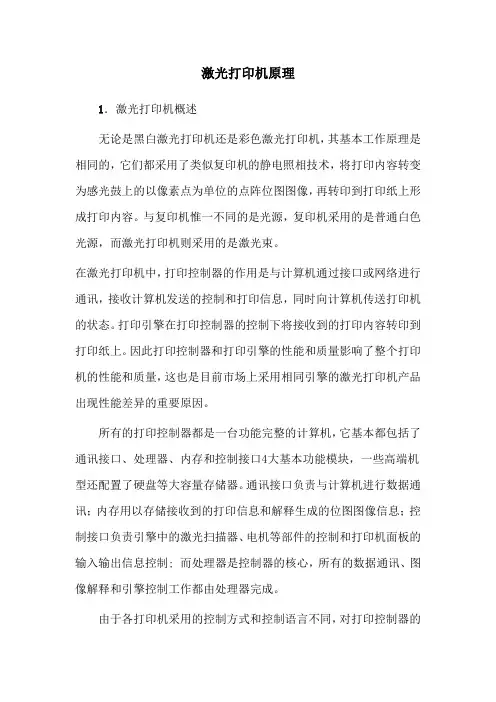

激光打印机原理1．激光打印机概述无论是黑白激光打印机还是彩色激光打印机，其基本工作原理是相同的，它们都采用了类似复印机的静电照相技术，将打印内容转变为感光鼓上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。

与复印机惟一不同的是光源，复印机采用的是普通白色光源，而激光打印机则采用的是激光束。

在激光打印机中，打印控制器的作用是与计算机通过接口或网络进行通讯，接收计算机发送的控制和打印信息，同时向计算机传送打印机的状态。

打印引擎在打印控制器的控制下将接收到的打印内容转印到打印纸上。

因此打印控制器和打印引擎的性能和质量影响了整个打印机的性能和质量，这也是目前市场上采用相同引擎的激光打印机产品出现性能差异的重要原因。

所有的打印控制器都是一台功能完整的计算机，它基本都包括了通讯接口、处理器、内存和控制接口4大基本功能模块，一些高端机型还配置了硬盘等大容量存储器。

通讯接口负责与计算机进行数据通讯；内存用以存储接收到的打印信息和解释生成的位图图像信息；控制接口负责引擎中的激光扫描器、电机等部件的控制和打印机面板的输入输出信息控制; 而处理器是控制器的核心，所有的数据通讯、图像解释和引擎控制工作都由处理器完成。

由于各打印机采用的控制方式和控制语言不同，对打印控制器的配置和性能要求也不同，如采用PCL和PostScript语言的打印机，由于计算机和打印机之间采用了标准的页面描述语言进行打印信息的传送，在打印机中要将接收到的来自计算机的使用标准语言描述的打印信息解释成打印引擎可以接收的光栅位图图像信息，打印控制器的性能和内存大小直接会对整个打印机的性能产生影响，因此这样的打印机对打印控制器中的处理器的速度和内存大小要求非常高。

而GDI打印机与采用页面描述语言的打印机有所不同，其在打印过程中，在计算机中完成打印内容到光栅位图图像信息的解释并直接传送到打印机中，因此打印机中的打印控制器主要是存储接收到的光栅位图图像，并控制打印引擎完成打印。

激光打印机原理完整版讲解1. 激光扫描：激光打印机内部有一个激光器，通过控制激光束的强度和方向，使其在感光鼓上形成静电潜像。

感光鼓是一个圆柱形的鼓，表面涂有感光材料，当激光束照射到感光材料上时，感光材料会根据激光束的强度产生电荷。

2. 显影：感光鼓上的静电潜像通过显影器上的墨粉被吸附到感光鼓上。

显影器是一个带有磁性的装置，通过磁场将墨粉吸附到感光鼓上。

3. 转印：感光鼓上的墨粉通过转印辊被转移到纸张上。

转印辊是一个带有电荷的装置，通过电荷将墨粉从感光鼓上吸附到纸张上。

4. 定影：纸张上的墨粉通过加热和压力被熔化并固定在纸张上。

加热器是激光打印机内部的一个装置，通过加热将墨粉熔化并固定在纸张上。

激光打印机的工作原理相对简单，但其打印速度快、打印质量高，因此在办公室和商业环境中被广泛应用。

激光打印机原理完整版讲解1. 激光扫描：激光打印机内部有一个激光器，通过控制激光束的强度和方向，使其在感光鼓上形成静电潜像。

感光鼓是一个圆柱形的鼓，表面涂有感光材料，当激光束照射到感光材料上时，感光材料会根据激光束的强度产生电荷。

2. 显影：感光鼓上的静电潜像通过显影器上的墨粉被吸附到感光鼓上。

显影器是一个带有磁性的装置，通过磁场将墨粉吸附到感光鼓上。

3. 转印：感光鼓上的墨粉通过转印辊被转移到纸张上。

转印辊是一个带有电荷的装置，通过电荷将墨粉从感光鼓上吸附到纸张上。

4. 定影：纸张上的墨粉通过加热和压力被熔化并固定在纸张上。

加热器是激光打印机内部的一个装置，通过加热将墨粉熔化并固定在纸张上。

激光打印机的工作原理相对简单，但其打印速度快、打印质量高，因此在办公室和商业环境中被广泛应用。

激光打印机原理完整版讲解激光打印机的工作原理可以形象地比作一台精密的摄影机，它将数字化的文本和图像转换成可视的输出。

这个过程涉及到几个关键步骤，每个步骤都精心设计以确保打印质量。

1. 数据处理：计算机发送的打印作业被转换为打印机能够理解的格式。

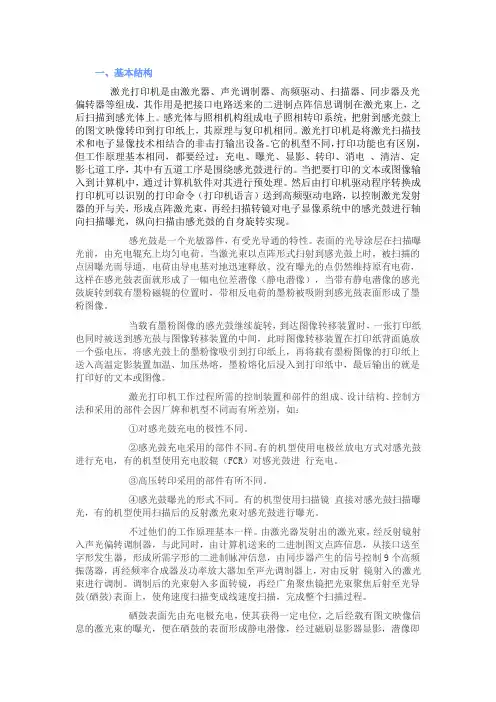

一、基本结构激光打印机是由激光器、声光调制器、高频驱动、扫描器、同步器及光偏转器等组成，其作用是把接口电路送来的二进制点阵信息调制在激光束上，之后扫描到感光体上。

感光体与照相机构组成电子照相转印系统，把射到感光鼓上的图文映像转印到打印纸上，其原理与复印机相同。

激光打印机是将激光扫描技术和电子显像技术相结合的非击打输出设备。

它的机型不同，打印功能也有区别，但工作原理基本相同，都要经过：充电、曝光、显影、转印、消电、清洁、定影七道工序，其中有五道工序是围绕感光鼓进行的。

当把要打印的文本或图像输入到计算机中，通过计算机软件对其进行预处理。

然后由打印机驱动程序转换成打印机可以识别的打印命令（打印机语言）送到高频驱动电路，以控制激光发射器的开与关，形成点阵激光束，再经扫描转镜对电子显像系统中的感光鼓进行轴向扫描曝光，纵向扫描由感光鼓的自身旋转实现。

感光鼓是一个光敏器件，有受光导通的特性。

表面的光导涂层在扫描曝光前，由充电辊充上均匀电荷。

当激光束以点阵形式扫射到感光鼓上时，被扫描的点因曝光而导通，电荷由导电基对地迅速释放。

没有曝光的点仍然维持原有电荷，这样在感光鼓表面就形成了一幅电位差潜像（静电潜像），当带有静电潜像的感光鼓旋转到载有墨粉磁辊的位置时，带相反电荷的墨粉被吸附到感光鼓表面形成了墨粉图像。

当载有墨粉图像的感光鼓继续旋转，到达图像转移装置时，一张打印纸也同时被送到感光鼓与图像转移装置的中间，此时图像转移装置在打印纸背面施放一个强电压，将感光鼓上的墨粉像吸引到打印纸上，再将载有墨粉图像的打印纸上送入高温定影装置加温、加压热熔，墨粉熔化后浸入到打印纸中，最后输出的就是打印好的文本或图像。

激光打印机工作过程所需的控制装置和部件的组成、设计结构、控制方法和采用的部件会因厂牌和机型不同而有所差别，如：①对感光鼓充电的极性不同。

②感光鼓充电采用的部件不同。

有的机型使用电极丝放电方式对感光鼓进行充电，有的机型使用充电胶辊（FCR）对感光鼓进行充电。

激光打印机基本组成和工作原理激光打印机是将激光扫描技术和电子照相技术相结合的打印输出设备，将要打印内容转变为光导体上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。

激光打印机工作流程示意图如下图所示。

激光打印机打印文档，首先通过计算机将打印的文件传输给打印机，再通过数据转换将数据信息转换成打印信息，通过此信息驱动高频振荡器使激光器发射激光束，经反射镜射入声光调制器，在来自计算机的二进制图文点阵信息数据的作用下进行调制。

调制后的光束射入扫描器中的多面镜，经过广角聚焦镜把聚焦后的光束射到旋转的光导体表面。

光导体表面经充电极充电，预先带有均匀的静电荷，当有光线照射时，受光线照射的部位发生阻值的变化，电荷消失，而没有光线照射的地方仍保留有电荷，形成由电荷组成的静电潜像。

当带有电荷的光导体表面经过显影装置时，有电荷的部位就吸附了墨粉颗粒，将静电潜像转变为可以看得见的色粉图像。

同时，打印机输纸系统驱动走纸，将打印纸经过转印电极送进打印机，使打印纸带上与光导体表面极性相同但强得多的电荷。

纸张经过带有墨粉的光导体，将墨粉吸附到打印纸上形成图像，通过分离装置将光导体和打印纸分离。

清洁和消电装置对转印后光导体表面残余的色粉和电位进行清除。

最后通过定影装置将打印纸上的墨粉加热熔化，加压使熔化后的墨粉渗入打印纸，在冷却过程中固化在纸上，并输出打印完成的最终稿件。

激光打印机的基本结构它主要由激光扫描系统、成像转印系统、机械传动系统、传感器和电路等部分构成。

1. 激光扫描系统激光扫描系统主要由激光器、光调制器、扫描器、同步器以及光学系统等部分构成。

(1) 激光器激光器主要用于产生扫描光源。

与普通光源不同，激光器发出的光具有方向性好、单色性强、亮度高、容易叠加和分离等特点。

常见的激光器有氦(He) —氖(Ne)气体激光器和半导体激光器两种。

其中氦—氖气体激光器的波长632.8μm，它输出功率较高，具有噪音低、寿命长、性能可靠等优点。

激光打印机工作原理机电111201班第一组• 1.黑白激光打印机• 2.彩色激光打印机两者基本工作原理是相同的，它们都采用了类似复印机的静电照相技术，将打印内容转变为感光鼓上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。

与复印机惟一不同的是光源，复印机采用的是普通白色光源，而激光打印机则采用的是激光束。

我们先以最简单的黑白激光打印机为例，详细介绍激光打印机的工作原理.黑白激光打印机黑白激光打印机如图为结构图，它包括了激光扫描器、反射棱镜、感光鼓、碳粉盒、热转印单元和走纸机构等几大部分组成。

第一步：转化•我们的电脑里面存放的页面、文档等等，这些素材，显然是不能被打印机直接拿来用的，需要转化成打印机能用的数据，这个过程需要“翻译”，也就是打印语言。

•打印机语言是控制打印机工作的命令，它告诉打印机如何组织被打印的文档，在打印机语言的控制下，从计算机传来的打印数据被转化成可供打印的文字和图像，最终被打印机识别并输出出来。

•打印机语言主要有两类：一种是页面描述语言（PDL），另一种是嵌入式语言（Escape码语言），它们是已经成为业界标准的两种激光打印机语言。

打印机控制语言直接影响打印文件的大小和需下载内容的多少，一个高效的控制语言可减少文件的大小和下载的时间，提高将普通文本格式化成打印文本的速度。

第二步充电充电过程是指完成对硒鼓的充电工作，以使硒鼓能按图文信息吸附上碳粉。

充电系统主要由充电电极组成。

充电电极由一根硒鼓、轴平行的钨丝，它带有5至7KV的电压。

通过充电感光鼓表面就形成了以正电荷表示的与打印图像完全相同的图像信息。

第三步曝光曝光是激光光束照射到硒鼓表面光电导材料的过程，由激光束和硒鼓组成。

用带有打印数据信息的激光束扫描硒鼓表面时，被照射的部分与硒鼓导电层直接导通，电荷迅速消失，而未被光照射的部分则仍然保持绝缘状态，在曝光结束的瞬间，产生不可见的文字或图像的静电潜像。

第四步显影显影也称显像，由显影器和搅拌器组成，其作用是将静电潜像变成为可见的图像。
