地面辐射采暖施工工艺流程

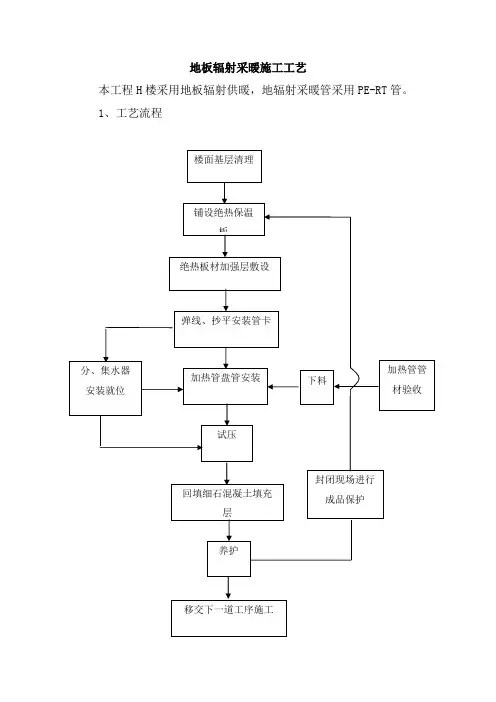

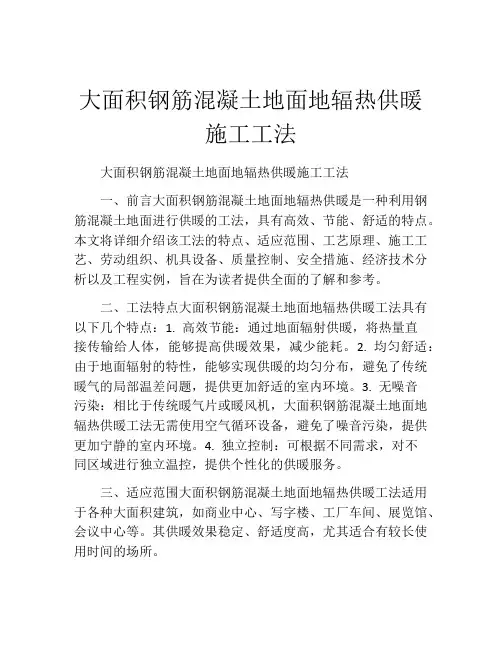

大面积钢筋混凝土地面地辐热供暖施工工法大面积钢筋混凝土地面地辐热供暖施工工法一、前言大面积钢筋混凝土地面地辐热供暖是一种利用钢筋混凝土地面进行供暖的工法，具有高效、节能、舒适的特点。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为读者提供全面的了解和参考。

二、工法特点大面积钢筋混凝土地面地辐热供暖工法具有以下几个特点：1. 高效节能：通过地面辐射供暖，将热量直接传输给人体，能够提高供暖效果，减少能耗。

2. 均匀舒适：由于地面辐射的特性，能够实现供暖的均匀分布，避免了传统暖气的局部温差问题，提供更加舒适的室内环境。

3. 无噪音污染：相比于传统暖气片或暖风机，大面积钢筋混凝土地面地辐热供暖工法无需使用空气循环设备，避免了噪音污染，提供更加宁静的室内环境。

4. 独立控制：可根据不同需求，对不同区域进行独立温控，提供个性化的供暖服务。

三、适应范围大面积钢筋混凝土地面地辐热供暖工法适用于各种大面积建筑，如商业中心、写字楼、工厂车间、展览馆、会议中心等。

其供暖效果稳定、舒适度高，尤其适合有较长使用时间的场所。

四、工艺原理大面积钢筋混凝土地面地辐热供暖工法的工艺原理是利用铺设在钢筋混凝土地面下的地板辐射管，将热水通过管道输送到地面，地面将热量通过辐射传递给室内空间，达到供暖的效果。

因此，该工法的理论依据是地面辐射的热传递原理和钢筋混凝土地面结构的导热特性。

五、施工工艺1. 地面准备：根据设计要求，清理地面、施工平整化，确保地面平整度符合要求。

2. 铺设地板辐射管：按照设计要求，采用合适的方法将地板辐射管布置在地面上，确保布置的密度和间距符合供暖要求。

3. 打线施工：按照设计要求，进行地面钢筋的打线工作，确保钢筋的布置符合结构要求。

4. 浇筑混凝土：在铺设好地板辐射管和钢筋后，进行混凝土的浇筑工作，确保混凝土的均匀性和密实性。

5. 铺设保护层：在混凝土浇筑完成后，铺设保护层，确保地面的平整度和强度。

简述地热辐射采暖施工工艺流程地热辐射采暖施工工艺流程听起来有点复杂，不过我来给你好好讲讲呀。

一、施工前的准备。

在开始地热辐射采暖施工之前，那得把很多事情都准备好呢。

首先得有设计图纸，就像我们出门要有地图一样，施工人员得按照这个图纸来干活。

然后就是材料的准备啦，像地热管、分集水器、保温板这些材料，得确保它们的质量是好的。

可不能贪便宜用那些劣质的材料，不然以后出问题可就麻烦大了。

而且要根据房间的面积和布局，计算好需要多少材料，就像我们做饭得知道放多少米一样。

另外，施工场地也要打扫干净，不能乱糟糟的，要是地上有很多杂物，施工的时候就会磕磕绊绊的。

二、基层处理。

这一步也很重要哦。

要把地面弄平整，如果地面坑坑洼洼的，铺上地热管之后，可能有的地方就热得快，有的地方热得慢。

就像我们走路，要是路不平，走起来就不舒服。

在平整地面之后呢，还要做防潮处理。

如果不防潮，水汽跑到地热系统里面，可能会损坏地热管，那就像是给健康的身体注入了病菌一样。

三、铺设保温板。

保温板可是地热辐射采暖的小卫士呢。

它能把热量好好地保存在下面，不让热量偷偷跑掉。

在铺设保温板的时候，要一块一块地拼接好，不能留太大的缝隙。

要是有缝隙，热量就会从那里溜走，就像存钱罐有个洞，钱就会跑掉一样。

而且保温板要铺得牢固，要是松松垮垮的，人在上面走几下，可能就移位了，那可不行。

四、铺设反射膜。

反射膜就像一个小镜子，它能把热量反射回去，让热量更多地留在房间里。

铺设反射膜的时候，要把它铺平展了，不能皱巴巴的。

要是皱巴巴的，就像镜子上有很多划痕，反射效果就不好了。

五、铺设地热管。

终于到铺设地热管这个关键步骤啦。

地热管的铺设方式有很多种，像蛇形啊、回字形啊之类的。

不管哪种方式，都要保证地热管之间的距离是合适的。

如果距离太近，有的地方就会太热，要是距离太远，又会有地方不热。

就像我们种小花，种子之间的距离要合适，不然小花就长不好。

在铺设的时候，还要注意不能让地热管弯曲得太厉害，要是弯得太厉害，可能会把地热管弄破，那就像水管破了会漏水一样糟糕。

地板采暖施工工艺地板采暖施工工艺一、地板辐射供暖的安装工程及施工应具备下列条件：1、设计图纸及其它技术文件齐全。

2、经批准的施工方案或施工组织设计，已进行技术交底。

3、施工力量和机械等，能保证正常施工。

4、施工现场用水和用电，材料储放场地等临时设施，能满足施工需要。

5、地板辐射供暖的安装工程，环境温度宜不低于5℃.6、加热管安装前，应对材料的外观和接头的配合要进行仔细检查，并排除管道内及管件内外的污垢和杂物。

7、安装过程中，应防止油漆，沥青或其它化学物品污染管道。

8、管道系统安装间段或完毕的敞口处，应随时封堵。

二、加热管的配管和铺设。

1、供回水水管采用焊接，支管采用PP-R热熔连接。

2、加热管的半径，PE-X管，不宜小于5倍管外径。

3、填充层内的加热管，不应有接头。

4、采用专用工具断管，断口要平整，断口面要垂直于管轴线。

5、加热管用扎带将加热管绑扎，在铺设于绝热层表面的纲丝网上。

6、加热管固定点的间距，直管断不大于700mm，弯的管断不大于350mm.三、安装分水器：1、当水平安装时，分水器安装在上，集水器安装在下。

中心距离为200mm，集水器下端，距地面应不小于300mm.2、当垂直安装时，分水器、集水器下端距地面不小于150mm.3、加热管始末端出地面至连接配件的管段，因设置在硬质管套内。

4、加热管始末端的适当距离内或其它管道间度较大处，当管间距≤100时，因设置柔性套管等和保温措施。

5、加热管装置牢固连接后，或在填充存养护期后，应对加热管每一通路，逐一进行冲洗，至水清净为止。

四、水压试验：水压试验应按下列步骤进行1、经分水器缓慢进水，同时将管道内空气排出。

2、充满水后，进行水密性检查。

3、采用手动泵缓慢升压，升压时间不小于15min.4、升压至0.6mpa后，停止加压，稳压力1h，观察有无漏水现象。

5、稳压1h后，补压质0.6mpa，15min内的压力降不超过0.05mpa，无泄漏为合格。

低温热水辐射采暖楼面
工艺流程：基层清理→苯板铺设→铝箔铺设→地暖管铺设→钢筋网片绑扎→水压试验→验收→细石砼随打随抹平→细石砼地面养护
质量控制要点：
①苯板铺设：将聚苯板平铺到符合要求的地面上，拼缝处要紧密、平整，避免出现搭接或漏铺现象。

房间墙边处要设置墙边保温带，高度高于填充层上皮处。

②地暖管铺设：加热管的铺设间距要符合图纸设计，采用旋转形布管方式。

加热管不应有接头。

③钢筋网片绑扎：钢丝网要布满房间，平整、无锐刺。

距墙15cm--20cm拼接处绑扎连接。

④水压试验：加热管必须在充压状态下浇筑细石砼，浇筑完成24h 后方可泄压。

⑤细石砼随打随抹平：细石砼浇筑时必须对安装完成的地暖管加以保护，根据楼层水平控制线，控制好细石砼面层的平整度及标高。

细石砼初凝前，完成面层抹平、揉搓均匀。

待砼开始凝结，接着分遍抹压面层，抹平压光不留抹纹为止，所有操作必须在砼终凝前完成。

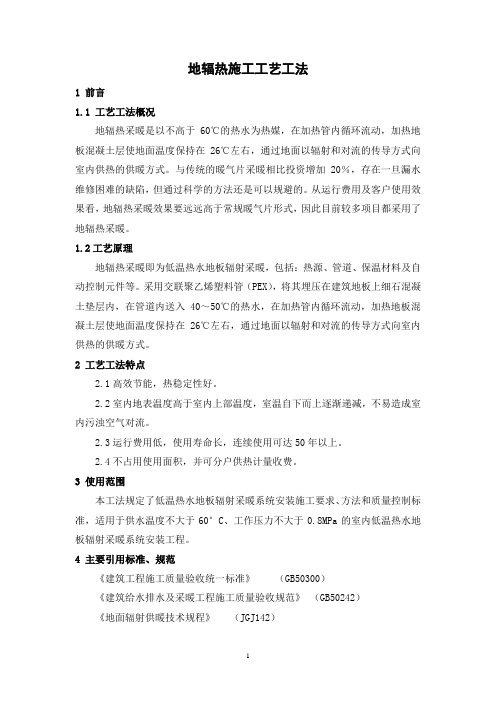

地辐热施工工艺工法1 前言1.1 工艺工法概况地辐热采暖是以不高于60℃的热水为热媒，在加热管内循环流动，加热地板混凝土层使地面温度保持在26℃左右，通过地面以辐射和对流的传导方式向室内供热的供暖方式。

与传统的暖气片采暖相比投资增加20％，存在一旦漏水维修困难的缺陷，但通过科学的方法还是可以规避的。

从运行费用及客户使用效果看，地辐热采暖效果要远远高于常规暖气片形式，因此目前较多项目都采用了地辐热采暖。

1.2工艺原理地辐热采暖即为低温热水地板辐射采暖，包括：热源、管道、保温材料及自动控制元件等。

采用交联聚乙烯塑料管（PEX），将其埋压在建筑地板上细石混凝土垫层内，在管道内送入40～50℃的热水，在加热管内循环流动，加热地板混凝土层使地面温度保持在26℃左右，通过地面以辐射和对流的传导方式向室内供热的供暖方式。

2 工艺工法特点2.1高效节能，热稳定性好。

2.2室内地表温度高于室内上部温度，室温自下而上逐渐递减，不易造成室内污浊空气对流。

2.3运行费用低，使用寿命长，连续使用可达50年以上。

2.4不占用使用面积，并可分户供热计量收费。

3 使用范围本工法规定了低温热水地板辐射采暖系统安装施工要求、方法和质量控制标准，适用于供水温度不大于60°C、工作压力不大于0.8MPa的室内低温热水地板辐射采暖系统安装工程。

4 主要引用标准、规范《建筑工程施工质量验收统一标准》（GB50300）《建筑给水排水及采暖工程施工质量验收规范》（GB50242）《地面辐射供暖技术规程》（JGJ142）5 施工方法在建筑物地面基层做好之后，首先敷设高效保温隔热材料，然后将辐射管按一定的形式和间距布置并固定在保温材料上，并与分集水器按要求的方式进行连接，最后回填细石混凝土，在找平层施工完成后再做地面层，结构上需加设膨胀缝，主要工法要求如下：5.1地板辐射供暖属新型节能供暖方式，供暖热负荷可按常规对流供暖热负荷的80～90%采用，一般可取85%。

地板辐射采暖施工方案目录一、编制依据二、施工准备三、工程概况四、采暖系统(一)、采暖系统情况(二)、施工工艺流程(三)、地暖施工安装方法(四)、地暖施工质量要求五、施工进度计划及保证措施(一)、施工进度计划(二)、保证措施六、质量保证措施(一)、建立行之有效得施工质量保证体系(二)、质量保证措施七、成品保护措施八、安全消防措施九、环保、文明施工十、地暖调试及运行一、编制依据:1、北京市低温热水地板辐射供暖应用技术规程(JGJ142-2004/365-2004)2、北京市集中供暖住宅分户热计量设计与施工试用图集(京01SSBI)3、建筑给排水及采暖工程施工质量验收规范(GB50242－2002)4、建筑安装工程质量检验评定统一标准(GB50300－2001)5、建筑安装工程资料管理规程(DBJ01－51-2003)二、施工准备:1、设计图纸及其它相关技术文件齐全。

2、编制施工方案并经审批,确认施工工艺流程。

3、施工人员与施工机具均齐备,能保证正常施工,现场施工用水、用电条件满足施工要求。

材料进场并经检验合格。

4、组织全体施工人员学习有关国家规范、标准、图集、北京市工艺规程、文件等。

5、土建地板施工已完成,并清理洁净。

三、工程概况:1、采暖面积约为:8000平方米2、主要施工部位:首层及下跃层四、采暖系统:1、系统形式:本工程采用低温热水地板辐射采暖方式。

管道采用爱康PE-RT管,分水器为毛细管网专用分集水器,具有自动排气功能,有独有得泄水功能。

地面铺设挤塑保温板,容重≥30kg/m3;挤塑保温板上铺专用地板采暖铝箔反射膜,反射膜上铺设钢丝网;严格按照图纸设计及施工工艺要求有序安装。

2、工作组安排:3、主要设备:(二)、施工工艺流程:施工前准备→ 材料出库→ 材料进场验收→机房热源设备安装→主管道安装→安装分、集水器→边角保温安装→铺设保温板→铺设铝箔反射膜→地面盘管环路铺设→ 水压试验→ 混凝土保护层回填→系统调试(三)、地暖施工安装方法:1、土建方将地面凹凸处剔除找平,砂土、杂物清理干净,保证地面平整,墙脚、柱脚与地面呈90°C直角。

地面与楼面工程低温热水楼面辐射采暖地板施工工艺本工艺合用于民用及工业建筑室内低温热水(60℃如下，压力不超过0.8MPa)地板辐射采暖安装工程旳施工。

6.1 材料规定6.1.1 管材、管件和绝热材料，应有明显旳标志，标明生产厂旳名称、规格和重要技术特性，包装上应标有批号、数量、生产日期、检查代号和产品合格证。

6.1.2 管材应符合有关国标，在国标未制定前，企业原则应等同采用国际原则或国外先进原则。

6.1.3 加热管应根据耐用年限规定、使用年限等级、热媒温度和工作压力、系统水质规定、材料供应条件、施工技术条件等原因，选择采用如下管材： 1交联铝塑复合（XPAP）管。

2 聚丁烯（PB）管。

3 交联聚乙烯（PE-X）管。

4无规共聚聚丙烯（PP-R）管。

6.1.4 连接件外观应完整、无缺损、无变形、无开裂。

6.1.5 管材和管件旳颜色应一致，色泽均匀，无分解变色。

6.1.6 管材旳内外表面应光滑、清洁，不容许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂，但容许有轻微旳、局部旳、不使外径和壁厚超过容许公差旳划伤、凹坑、压入物和斑点等缺陷。

轻微旳娇直和车削痕迹、细划痕、氧化色、发暗、水迹和油迹，可不作为报废旳根据。

6.1.7 加热管下部旳绝热层，应采用轻质、有一定承载力、吸湿率低和难燃或不燃旳高效保温材料。

绝热板材宜采用聚苯乙烯泡沫塑料，其物理性能应符合下列规定：1密度不应不不小于20kg/m3。

2 导热系数不应不小于0.05W/m.k。

3 压缩应力不应不不小于100kPa。

4 吸水率不应不小于4%。

5 氧指数不应不不小于32。

6 注：当采用其他绝热材料时，除密度外旳其他物理性能应与上述规定相似。

6.1.8 为增强绝热板材旳整体强度，并便于安装和固定加热管，绝热板材表面可分别作如下处理：1 敷有真空镀铝聚脂薄膜面层。

2 敷有玻璃布基铝箔面层。

3 铺设低碳钢丝网。

6.1.9 管材和绝热板材在运送、装卸和搬运时，应小心轻放，不得受到剧烈碰撞和锋利物体冲击，不得抛、摔、滚、拖，应防止接触油污。

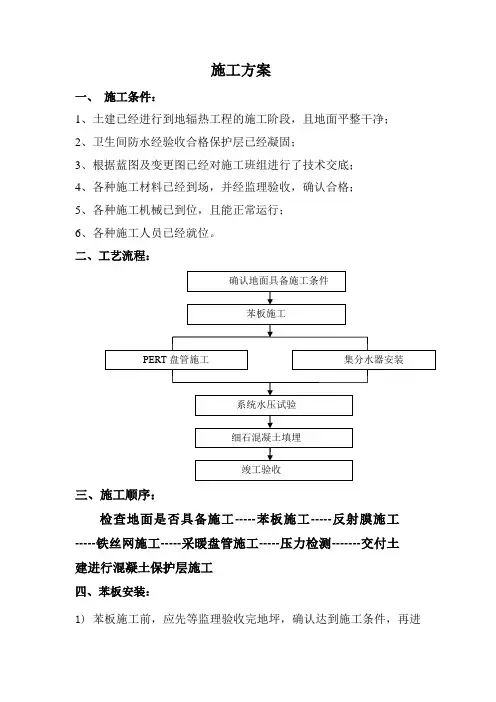

施工方案一、施工条件：1、土建已经进行到地辐热工程的施工阶段，且地面平整干净；2、卫生间防水经验收合格保护层已经凝固；3、根据蓝图及变更图已经对施工班组进行了技术交底；4、各种施工材料已经到场，并经监理验收，确认合格；5、各种施工机械已到位，且能正常运行；6、各种施工人员已经就位。

二、工艺流程：三、施工顺序：检查地面是否具备施工-----苯板施工-----反射膜施工-----铁丝网施工-----采暖盘管施工-----压力检测-------交付土建进行混凝土保护层施工四、苯板安装：1)苯板施工前，应先等监理验收完地坪，确认达到施工条件，再进行施工；2)苯板铺设时，一定要平整，接缝处要紧密，边墙处设置保温带（厚度为8mm、高度为40mm的笨板条）；五、反射膜安装：苯板铺设完毕后，在其上开始铺设反射膜，要求铺设平整，接茬处要搭接合理（一般为5cm），且用胶带粘接牢固，无漏铺处；六、铁丝网安装：反射膜施工完毕后，进行铁丝网（200×200）绑扎，钢网应用扎带连接绑扎，且用专用卡子和地坪固定；七、集分水器安装：集分水器应严格按照图纸设计及甲方要求进行安装，集分水器品牌为浙江：“福”牌,材质为铜质本色，位置严格按照甲方、监理及图纸要求安装，高度为集水器中心距成品地面300mm，集分水器安装要横平竖直，牢固美观；集分水器宜在铺设管道前安装。

八、管道安装：A.采暖管道的敷设应按照图纸设计布置管路，管路间距应合理平直，间距偏差不大于±10mm；B.地辐射盘管的埋地部分为连续弯管，严禁管道交叉，且不允许接头；卫生间敷设时，不能破坏防水层；C.连接时应避免轴向扭曲，同时要考虑热胀冷缩；D.管道固定要牢靠，弯头处要圆滑过渡(曲率半径不应小于管道外径的8倍)，杜绝硬弯而造成死点；E.管道与集分水器连接时，应采用专用工具，按操作规范进行施工，连接管道的排列应错落有序、整齐一致；F.系统安装竣工并经试压合格后，应对系统反复注水、排水，直至排出的水中不含泥沙等杂质，且水色不浑浊为止；G.管道施工期间和混凝土浇注时严禁踩踏采暖管道；H.管道过门处须加L=20mm长的PVC波纹套管；I.加热管固定点的间距，直管段部分固定间距宜为0.7-1.0m，弯曲管段部分的固定点间距宜为0.2-0.3m。

低温地面辐射采暖施工工法一、前言地面辐射采暖是一种节能并对房间热微气候进行相应调节的供暖系统，是一种世界公认的卫生条件和舒适程度极佳的供暖方式。

它是通过埋设于地（楼）板上混凝土（或砂浆）垫层的加热盘管，通过低温热水循环将地面加热到表面温度至25℃-35℃，从而均匀地向室内辐射热量，它具有人体热感觉舒适、管理方便、不占面积、无噪声无污染、节能并且基本不需要维修等优点。

近几年随着塑料工业的飞速发展，出现了化学性能稳定、水力性能好、可弯曲抗蠕变性能好的各类聚丙烯管材料，为地面辐射采暖技术提供了可靠的材料保证，这些材料具有耐腐蚀、抗老化、成本低、不结垢、质量轻、连接方便等特点。

通过近几年对地面辐射采暖的实践应用，经过总结完善，形成本工法。

二、工法特点（一）地热盘管整根铺设，地下无接口，不易渗漏、安全可靠；连接配件均为标准件，工作简单、操作方便。

（二）由于是地面辐射采暖，温度梯度更加合适，室内温度更加均匀，高效节能。

在间歇供暖的条件下，温度变化缓慢能制造出真正适合人体的热环境，符合“温足凉顶，暖人先暖脚”的中医健身理论，不使污浊的空气对流减少了灰尘的飞场，因此室内卫生条件得到明显改善。

（三）对住宅建筑来说，可以十分方便的实现分户计量，用户们可实现按各自需要的室温调节供热量，最大限度的节约能源和降低费用。

（四）维修运行费用低，管理操作方便，运行安全可靠，在系统运行期间只需定期检查和更换过滤器。

三、适用范围1、适用新建及改、扩建民用建筑的地面辐射采暖，如住宅、托幼建筑、宾馆、办公楼、体育馆、医院、游泳馆等。

2、用于解决大跨度和大玻璃幕落地建筑的供暖问题，如宾馆大厅、展览馆、市场、体育馆等大跨度、大开间或特殊需要的厂房、医院、实验室、机房、育苗育种等场所应用。

四、工艺原理1、供暖热负荷可按常规对流供暖热负荷的85%-95%计取，热源为低温热水（t ≤70℃），供水压力一般不大于0.6Mpa，供回水温差为8℃-15℃，地面温度为25℃-35℃。

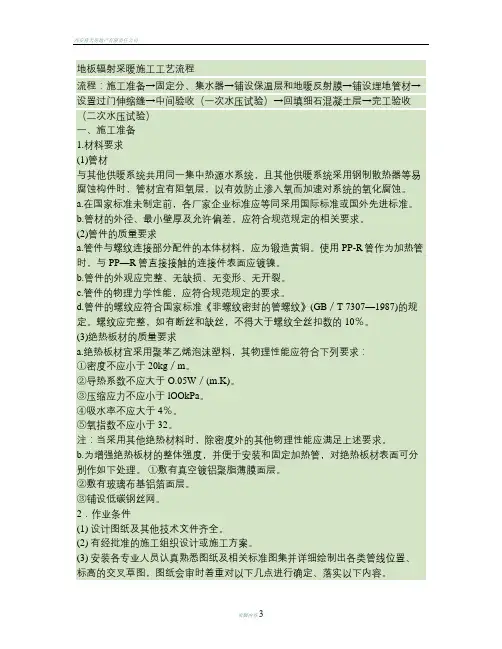

地板辐射采暖施工工艺流程流程：施工准备→固定分、集水器→铺设保温层和地暖反射膜→铺设埋地管材→设置过门伸缩缝→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）一、施工准备1.材料要求(1)管材与其他供暖系统共用同一集中热源水系统，且其他供暖系统采用钢制散热器等易腐蚀构件时，管材宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。

a.在国家标准未制定前，各厂家企业标准应等同采用国际标准或国外先进标准。

b.管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。

(2)管件的质量要求a.管件与螺纹连接部分配件的本体材料，应为锻造黄铜。

使用PP-R管作为加热管时，与PP—R管直接接触的连接件表面应镀镍。

b.管件的外观应完整、无缺损、无变形、无开裂。

c.管件的物理力学性能，应符合规范规定的要求。

d.管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB／T 7307—1987)的规定。

螺纹应完整，如有断丝和缺丝，不得大于螺纹全丝扣数的10％。

(3)绝热板材的质量要求a.绝热板材宜采用聚苯乙烯泡沫塑料，其物理性能应符合下列要求：①密度不应小于20kg／m。

②导热系数不应大于O.05W／(m.K)。

③压缩应力不应小于lOOkPa。

④吸水率不应大于4％。

⑤氧指数不应小于32。

注：当采用其他绝热材料时，除密度外的其他物理性能应满足上述要求。

b.为增强绝热板材的整体强度，并便于安装和固定加热管，对绝热板材表面可分别作如下处理。

①敷有真空镀铝聚脂薄膜面层。

②敷有玻璃布基铝箔面层。

③铺设低碳钢丝网。

2．作业条件(1) 设计图纸及其他技术文件齐全。

(2) 有经批准的施工组织设计或施工方案。

(3) 安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，图纸会审时着重对以下几点进行确定、落实以下内容。

a.各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。

b.主要材料的选型、新型材料的施工工艺。
