02_单站验证流程PA2

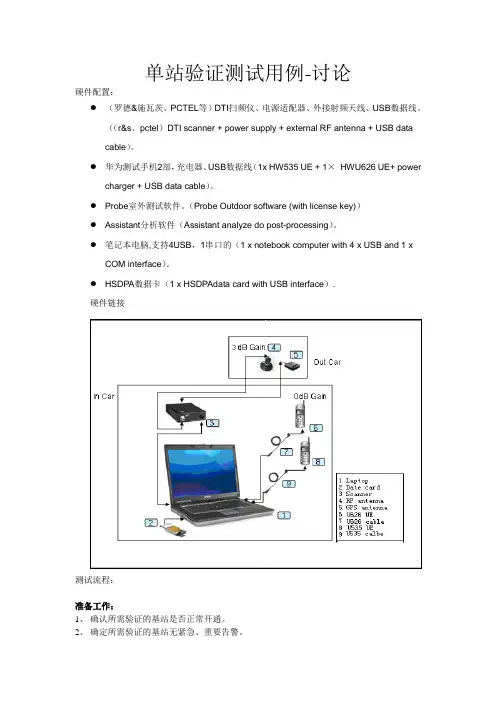

单站验证测试用例-讨论硬件配置：●（罗德&施瓦茨、PCTEL等）DTI扫频仪、电源适配器、外接射频天线、USB数据线。

（（r&s、pctel）DTI scanner + power supply + external RF antenna + USB datacable）。

●华为测试手机2部，充电器、USB数据线（1x HW535 UE + 1×HWU626 UE+ powercharger + USB data cable）。

●Probe室外测试软件。

（Probe Outdoor software (with license key)）●Assistant分析软件（Assistant analyze do post-processing）。

●笔记本电脑,支持4USB，1串口的（1 x notebook computer with 4 x USB and 1 xCOM interface）。

●HSDPA数据卡（1 x HSDPAdata card with USB interface）.硬件链接测试流程：准备工作：1、确认所需验证的基站是否正常开通。

2、确定所需验证的基站无紧急、重要告警。

3、确定验证的单站位置和行车路线。

原则：每个小区必须遍历到，如果车无法进入，可以步行。

4、检查硬件设备是否齐全和正常工作（电脑、电池、测试手机、数据线、GPS、扫频仪、天线、电源逆变器、车辆、数据卡、数码相机、车辆）。

5、检查测试软件是否能正常工作，能够有效的采集测试数据。

测试工作：测试内容：参数验证：每扇区的扰码是否与规划一致无误？基站的频点、位置区、路由区是否与规划一致无误？天馈的方位角、经纬度是否与勘测数据一致无误？覆盖是否正常？EC/IO>-8 db,RSCP>-85 dbm。

KPI性能验证：静态：语音通话建立成功率（静态）视频通话建立成功率（静态）PS RAB 建立成功率PS下载吞吐量均值（kbps）PS下载吞吐量峰值（kbps）HSDP A下载吞吐量均值（Mbps）HSDP A下载吞吐量峰值（Mbps）HSUP A上传吞吐量均值（Mbps）HSUP A上传吞吐量峰值（Mbps）动态：软切换成功率HSDP A 下载吞吐量均值（Mbps）测试流程：1、到达1小区中心区域,离基站50~100M,将手机锁到3G系统上。

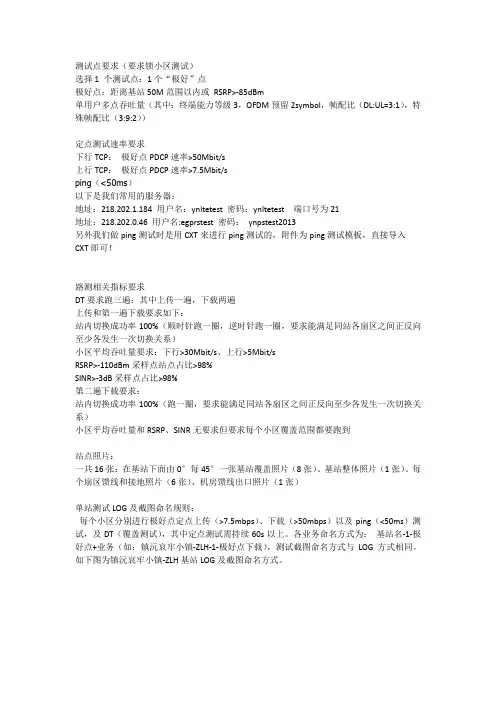

测试点要求（要求锁小区测试）选择1 个测试点：1个“极好”点极好点：距离基站50M范围以内或RSRP>-85dBm单用户多点吞吐量（其中：终端能力等级3，OFDM预留2symbol，帧配比（DL:UL=3:1），特殊帧配比（3:9:2））定点测试速率要求下行TCP：极好点PDCP速率>50Mbit/s上行TCP：极好点PDCP速率>7.5Mbit/sping（<50ms）以下是我们常用的服务器：地址：218.202.1.184 用户名：ynltetest 密码：ynltetest 端口号为21地址：218.202.0.46 用户名:egprstest 密码：ynpstest2013另外我们做ping测试时是用CXT来进行ping测试的，附件为ping测试模板，直接导入CXT即可！路测相关指标要求DT要求跑三遍：其中上传一遍，下载两遍上传和第一遍下载要求如下：站内切换成功率100%（顺时针跑一圈，逆时针跑一圈，要求能满足同站各扇区之间正反向至少各发生一次切换关系）小区平均吞吐量要求：下行>30Mbit/s、上行>5Mbit/sRSRP>-110dBm采样点站点占比>98%SINR>-3dB采样点占比>98%第二遍下载要求：站内切换成功率100%（跑一圈，要求能满足同站各扇区之间正反向至少各发生一次切换关系）小区平均吞吐量和RSRP、SINR无要求但要求每个小区覆盖范围都要跑到站点照片：一共16张：在基站下面由0°每45°一张基站覆盖照片（8张）、基站整体照片（1张）、每个扇区馈线和接地照片（6张）、机房馈线出口照片（1张）单站测试LOG及截图命名规则：每个小区分别进行极好点定点上传（>7.5mbps）、下载（>50mbps）以及ping（<50ms）测试，及DT（覆盖测试），其中定点测试需持续60s以上。

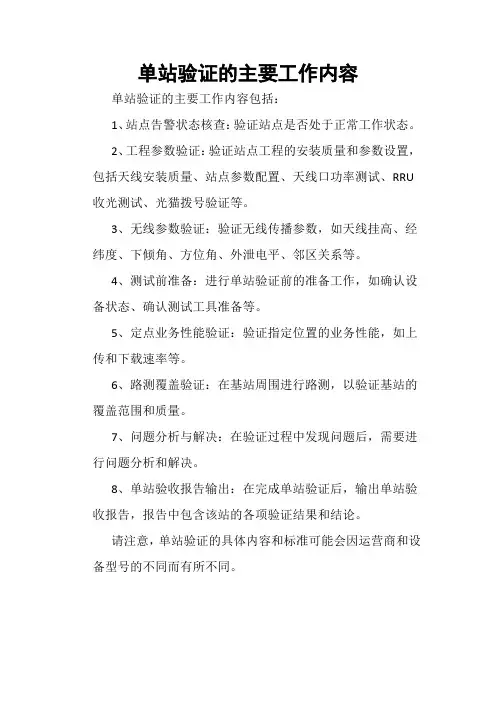

单站验证的主要工作内容单站验证的主要工作内容包括：
1、站点告警状态核查：验证站点是否处于正常工作状态。

2、工程参数验证：验证站点工程的安装质量和参数设置，包括天线安装质量、站点参数配置、天线口功率测试、RRU 收光测试、光猫拨号验证等。

3、无线参数验证：验证无线传播参数，如天线挂高、经纬度、下倾角、方位角、外泄电平、邻区关系等。

4、测试前准备：进行单站验证前的准备工作，如确认设备状态、确认测试工具准备等。

5、定点业务性能验证：验证指定位置的业务性能，如上传和下载速率等。

6、路测覆盖验证：在基站周围进行路测，以验证基站的覆盖范围和质量。

7、问题分析与解决：在验证过程中发现问题后，需要进行问题分析和解决。

8、单站验收报告输出：在完成单站验证后，输出单站验收报告，报告中包含该站的各项验证结果和结论。

请注意，单站验证的具体内容和标准可能会因运营商和设备型号的不同而有所不同。

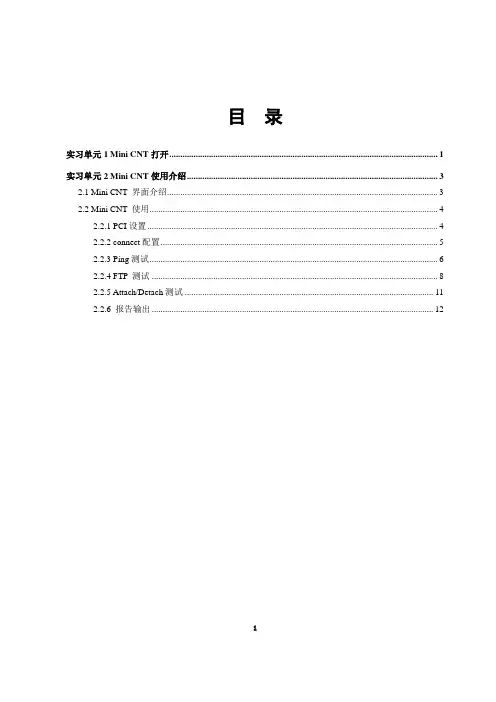

目录实习单元1 Mini CNT打开 (1)实习单元2 Mini CNT使用介绍 (3)2.1 Mini CNT 界面介绍 (3)2.2 Mini CNT 使用 (4)2.2.1 PCI设置 (4)2.2.2 connect配置 (5)2.2.3 Ping测试 (6)2.2.4 FTP 测试 (8)2.2.5 Attach/Detach测试 (11)2.2.6 报告输出 (12)i实习单元1Mini CNT打开CNT默认是Normal模式，我们要借助CNT进行SSV测试，需要将CNT转换到Mini CNT模式。

1. 打开CNT，选择Configuration->Mode Setting，弹出模式选择对话框，如下图所示。

图1-1 模式选择12. 选择Mini Mode，点击Apply，弹出生效对话框，如下图所示。

图1-2 模式选择21单站验证指导书-工具部分23. 在生效对话框中，点击ok 后关闭CNT ，再重新打开CNT ，即可进入Mini CNT ，也就是SSV 测试模式，如下图所示。

图 1-3 模式选择3实习单元2Mini CNT使用介绍2.1 Mini CNT 界面介绍1. Mini CNT界面如下图所示。

图2-1 Mini CNT 界面介绍2. 工具栏简介表2-1 工具栏简介文件记录指示灯暂停文件记录停止文件记录打开路测数据LogFile→Open APTfile 重置回放数据到开始点播放回放数据快速加载回放数据3单站验证指导书-工具部分4回放的速率2.2 Mini CNT 使用2.2.1 PCI 设置1.点击配置栏PCI Config 中Config 按钮，弹出PCI 设置对话框，如下图所示。

图 2-2 PCI 配置12.在弹出的对话框输入要测试的小区PCI 后，点击ok ，如下图所示。

图 2-3 PCI 配置23. 设置完成如下图所示，此时指示灯为黄色，当完成2.2.2节connect 设置并连接成功后，此指示灯变成绿色。

精心整理新站验证测试作业流程● 作业目的在TD-SCDMA 网络优化中，需要完成包括各个站点设备功能的自检测试，其目的是在RF 优化验证，还可✓ ✓ ✓ ✓ ✓ ● 作业前的准备和确认事项✓ 告警检查在进行各项验证工作之前，要查看基站当前是否存在严重的告警，重点关注影响网络正常运行的告警和近期频繁出现的历史告警，对于影响基站状态的告警，要及时进行处理，保证基站小区运.行正常。

✓软件版本检查检查基站版本是否为要求的最新版本，是否和RNC的版本配套一致。

✓站点状态检查在站点测试前，首先需要准备待测区域多个基站或单个基站的小区清单，并确认这些待测小区状态正常。

✓工程参数检查无线通信系统中工程参数作为网络规划最重要的输出参数，对后期网络的整体覆盖效果至关重要，而且在TD-SCDMA系统中采用了智能天线技术，引入智能天线，大大增加了天馈系统的复杂程度，因此TD系统的天馈检查就至关重要。

具体要进行以下几项的检查工作：1．方位角检查站点建设过程中各扇区的天线方位角保持与规划结果的一致性。

2．下倾角检查站点建设过程中各扇区的天线下倾角保持与规划结果的一致性。

需要注意的是目前的TD-SCDMA智能天线基本分为定向天线和全向天线，其中，全向天线没有下倾角，而定向天线的下倾角分为电子下倾与机械下倾两种，机械下倾角可调范围小于10度，如果超过10度将会出现比较严重的天线方向图变形，严重影响覆盖效果。

目前的电子下倾角基本上都是预置倾角，这样天线的总体下倾角为电子下倾角度加上机械下倾的角度，检查时需要注意。

3．天线线序智能天线采用8个通道进行信号的发射和接收，因此就涉及到基站通道次序和天线线序是否一.精心整理致的问题。

在TD系统中，如果线序不一致，智能天线的使用将受到一定的影响。

因此应从基站的天馈出口仔细检查天线连接情况，保证线序连接无误。

4．扇区顺序扇区顺序的错误一般是由于施工失误引起的，扇区顺序的错误一般不会影响基站基本业务功能1．件，UARFCN等。

西安联通FDD-LTE网络单站验证测试规范V2.0目录1概述 (3)2工程单证验证流程 (3)3测试前准备 (4)3.1测试软件和终端 (4)3.2工具准备 (4)3.3FTP客户端设置 (5)3.3.1通用设置 (5)3.3.2特殊设置 (5)3.4硬件设备连接 (6)4基础信息和配置数据采集及验证 (6)5定点测试规范 (7)5.1定点测试介绍 (7)5.2定点测试时间 (7)5.3定点测试点选取 (7)5.4定点测试内容 (8)5.5定点测试方法 (8)5.5.1接入测试 (8)5.5.2用户面时延测试 (8)5.5.3FTP上传测试 (9)5.5.4FTP下载测试 (9)6DT测试规范 (9)6.1DT测试介绍 (9)6.2DT测试时间 (10)6.3DT测试路线规划 (10)6.4DT测试内容 (10)6.5DT测试方法 (11)7测试LOG命名规范 (11)8评判标准 (11)9单验文件归档 (12)10附件： (12)1 概述网络测试工作贯穿于网规、网优业务全流程，主要用于基础数据采集，网络规划阶段主要进行连续测试，采集的数据作为传播模型的样本点；网优阶段将针对网络性能进行全面测试，用于定位并解决各类网络问题；网络运行阶段进行网络质量评估、投诉处理等。

本文对FDD LTE网络工程优化测试中的定点、DT测试方法和规范作了介绍，指导网规网优工程师进行的单站测试。

2 工程单证验证流程单站优化包括测试前准备、验证测试、问题分析处理、单验文件归档四部分。

第一，工程侧提供《工程通知单》（详表见附件）确认是否可以进入优化流程；第二，网优人员进行二次核查工作输出《基础参数核查记录表20xx年X月X日》，如果数据存在问题反馈给工程侧重新派发，如无问题通知工程优化人员开展测试验证工作；第三，如果测试过程或结果显示有明显问题，需要把这些问题记录在《西安联通FDD LTE网络问题跟踪表》中，并给出问题分析，反馈给工程侧进行快速处理解决（硬件安装问题交由工程安装团队解决，功能性问题交由eNodeB工程师配合解决），在问题解决后直接通知工程测试人员再次进行验证测试，直到测试过程以及结果分析没有发现明显问题，才能依据测试结果输出《西安联通FDD LTE 网络XXX 单站验证报告》。

单站验证流程单站验证测试流程一．连接设备1．前期准备工作，硬件设备也就是电脑，电脑最基本的配置只要如下：内存： 4 G以上内存（含4G）硬盘：320G以上（包含320G）接口：需带有4个USB口(如不具备自备USB HUB)电池：正常使用负荷情况下使用2小时以上。

2.基本测试软件的安装，目前华为设备所使用的软件有：probe（测试软件）、filezilla（服务器）、hua（设备连接软件）、DU Meter（速率测控软件）、assistant（后台调控软件），做簇优化还会用到MapInfo软件。

最基本的我们要安装这几项软件，调试正确，确保可以运行，当然为了我们后期测试过程中截图方便，我们也要安装一个截图软件，载着我用习惯了截图精灵，这就是我们常用的几个软件3.端口设置，就是我们在测试当中用到的设备，硬件狗一个，测试终端UE一台，GPS一个，为了确保设备在测试当中不会出现问题，我们必须先连接设备，将设备插入电脑连接端口，驱动完成安装，要记清楚每台设备初次连接驱动完成的端口，以免以后出错在继续驱动，而且中的是GPS所连接端口要在软件连接中选择，所以必须在驱动完设备后查看设备端口。

二．测试模板的建立1.首先插入设备，确定设备驱动正常2.打开probe测试软件如图3.测试模板建立打开new窗口，选择LTE View Template窗口，出现如图所示界面下一步软件连接设备，添加GPS和MS设备，双击GPS窗口出现Add Device窗口，选择GPS,然后在Model窗口下拉菜单选择NMEA，然后点击next进入下一页，在Modem port窗口下拉菜单选择自己GPS连接电脑的端口（如COM3），点击OK就算GPS设置好了。

下一步设置MS，跟GPS的步骤一样，只是进入窗口，点击Model添加HUAWEI E5776s，点击next,进入下个窗口，点击OK就行，设备连接就算完成，右下角会出现两台设备且都显示红色（软件未连接设备），下面加载附着程序，在中间窗口双击蓝色窗口Click here to config，进入拉出Loop Start（开始）会自动跳出Loop End（停止），继续添加Detach(去附着)、wait(等待)、Attach(附着)，然后调整顺序为Loop Start（开始）、Detach(附着)、wait(等待)、Attach(去附着)、Loop End（停止），下一步把Loop Start（开始）、wait(等待)的时间改为10，只用单击需要改动项目，右边会自动跳出窗口，把两项时间都改为10就可以。

单站验证流程————————————————————————————————作者: ————————————————————————————————日期:单站验证测试流程一.连接设备1．前期准备工作，硬件设备也就是电脑,电脑最基本的配置只要如下：内存: 4 G以上内存（含4G)硬盘:3２0G以上（包含320G）接口：需带有4个ＵSB口（如不具备自备ＵSB HUＢ)电池:正常使用负荷情况下使用2小时以上。

２.基本测试软件的安装,目前华为设备所使用的软件有：ｐrobe（测试软件）、（服务器)、hua(设备连接软件）、ＤU Metｅｒ（速率测控软件）、aｓsｉｓｔanｔ（后台调控软件），做簇优化还会用到MａpInｆo软件。

最基本的我们要安装这几项软件，调试正确，确保可以运行,当然为了我们后期测试过程中截图方便,我们也要安装一个截图软件,载着我用习惯了截图精灵,这就是我们常用的几个软件3．端口设置，就是我们在测试当中用到的设备,硬件狗一个，测试终端UE一台,GＰＳ一个,为了确保设备在测试当中不会出现问题，我们必须先连接设备,将设备插入电脑连接端口，驱动完成安装,要记清楚每台设备初次连接驱动完成的端口，以免以后出错在继续驱动,而且中的是ＧPS所连接端口要在软件连接中选择,所以必须在驱动完设备后查看设备端口。

二.测试模板的建立1.首先插入设备,确定设备驱动正常2.打开proｂｅ测试软件如图3.测试模板建立打开new窗口，选择LＴＥView Temｐlａtｅ窗口,出现如图所示界面下一步软件连接设备，添加GPS和MS设备,双击GPS窗口出现Add Ｄｅｖicｅ窗口,选择GＰS，然后在Model窗口下拉菜单选择NMEA,然后点击next进入下一页，在Modｅm porｔ窗口下拉菜单选择自己GＰS连接电脑的端口(如CＯM3)，点击OＫ就算GPS设置好了。

下一步设置MS，跟GＰS的步骤一样，只是进入窗口,点击M ｏdel添加HUAWEI E5776s,点击ｎｅxｔ，进入下个窗口，点击OK就行，设备连接就算完成，右下角会出现两台设备且都显示红色(软件未连接设备）,下面加载附着程序,在中间窗口双击蓝色窗口Ｃｌick hｅre to coｎfiｇ,进入拉出ＬoｏｐStａrｔ(开始)会自动跳出Lｏｏp End(停止),继续添加Detach(去附着）、wait(等待）、Aｔｔaｃh（附着)，然后调整顺序为ＬooｐStａrｔ（开始)、Detａch(附着）、ｗaｉｔ(等待)、Attａch(去附着)、Lｏop En ｄ(停止），下一步把Loop Ｓtart（开始）、waｉt(等待)的时间改为10,只用单击需要改动项目,右边会自动跳出窗口，把两项时间都改为10就可以。

LTE单站验证指导书1概述 --------------------------------------------------------- - 1 -2单站验证的流程 ----------------------------------------------- - 1 -3单站验证的内容和方法 ----------------------------------------- - 2 -3.1基础信息和配置数据检查 ----------------------------------- - 2 -3.2功能业务测试-------------------------------------------- - 3 -3.2.1初始接入测试 ---------------------------------------- - 4 -3。

2。

2 --------------------------------------------- 用户面时延测试 - 4 -3.2。

3 VOIP语音业务测试（可选）--------------------------- - 5 -3。

2.4 数据业务测试--------------------------------------- - 5 -3.2。

5切换测试 -------------------------------------------- - 5 -3。

2.6 覆盖测试-------------------------------------------- - 6 -4单站验证的评判 ----------------------------------------------- - 6 -5 单站验证报告------------------------------------------------- - 7 -5。

1报告输出准备-------------------------------------------- - 7 -1概述单站验证是网络优化的基础性工作,位于网络优化的最开始阶段，在站点建设、调测完毕后，网络优化开始前进入单站验证环节。

堪站与单站验证测试流程一、堪站准备工具：1)手持式GPS2)罗盘3)坡度测量仪4)相机5)纸，笔td天线确定：天线底下有9根线的一般是Td天线，堪站是要记录的参数：1)天线地址（具体位置比如什么什么地点楼顶塔在几楼上的小屋还要注明塔型，越详细越好）2)天线经纬度3)方位角4)机械下倾角5)天线型号6)预置电下倾7)拍照片（1+1+3+8），天线所处位置的出入口1张，天线整体1张，三个扇区方向3张，各个方向（45°间隔）8张记录完各项参数后，核对工参表，把工参表中与实际参数不一样的地方及时更改工参表，并通知后台更新工参表。

二、单站验证：1.测试出发前先核实测试设备是否带齐。

测试设备包括：笔记本电脑（装有测试软件的）、测试软件加密狗、GPS、车载逆变器、终端（测试手机、数据卡）2.测试人员到达现场之前要先于机房那边取得联系以确认待测试站点是否开通各小区状态是否正常，有无告警信息等。

检查和记录完天线的各项参数后，就开始单站验证测试流程，单站验证前一般要把测试设备的IMEI号告诉后台，并跟踪设备的信令流程，以便出现问题是及时准确处理：1、选择合适的测试地点，一般是在每个扇区正打方向100m处测试，保证测试点信号质量较佳，PCCPCH RSCP大于-80dBm、PCCPCH C/I大于3dB。

2、CS业务测试：每个扇区内主被叫拨打次数各为5次，每次通话保持20秒，间隔15秒再拨测。

完成各5次测试后，根据所有数据统计平均值得到网络性能指标。

3、PS业务测试：(1) PS业务先做附着，保持30秒，去附着后间隔15秒，重新附着，每个扇区附着5次。

(2)进行PDP激活，保持30秒，去激活后间隔15秒，重新激活，每个扇区激活5次。

(3) 所有测试点完成测试后，根据所有数据统计平均值得到网络性能指标。

4、FTP下载业务：PDP激活后，开始FTP下载业务测试，记录业务种类。

FTP分别上传或下载一个大文件（2M）（服务器待定），记录平均下载速率和中断次数。

LTE基站单站验证步骤说明单站验证步骤说明本⽂阐述了⽤Probe 3.5进⾏单站验证的步骤，⽂中所⽤的设备有：PC、MIFI和GPS，所⽤的软件有：FTP软件（Filezilla）、上传下载速率统计软件（DU Meter）、截屏软件（HprSnap6）、MIFI驱动软件和GPS驱动软件。

单站验证的⽬的是检查实际的⼯程参数、⽹络参数是否与规划⼀致，每站点业务功能是否正常，覆盖是否正常，天馈安装是否正常。

单站验证分为宏站的单站验证和室分系统的单站验证。

宏站的单验项⽬包括下载测试、上传测试、覆盖测试和⼩区间切换测试；室分系统的单验项⽬包括下载测试、上传测试、覆盖测试、外泄测试、室⼩区间切换测试、⼀楼室外进出⼝切换测试、地下停车场进出⼝切换测试和上下楼切换测试。

1单站验证步骤概要单站验证的主要分为以下⼏⼤步骤：（1）连接PC和MIFI、GPS；（2）在Probe中新建项⽬；（3）导⼊地图；（4）导⼊⼯参；（5）在Probe添加设备；（6）打开FTP软件；（7）进⾏单验项⽬。

2宏站的单站验证步骤2.1连接MIFI和GPS⾄PC将MIFI和GPS插⼊PC，打开MIFI和GPS驱动，待任务栏显⽰如下时则表⽰MIFI和GPS连接成功：图1 成功连接MIFI/GPS2.2在Probe中新建项⽬打开Probe，在菜单栏中依次点击【Project】—【New】—【LTE New Template】（以LTE的单站验证为例）。

图2 新建项⽬图3 Probe主窗⼝在⼯具栏中，点击【地球图标】，弹出地图窗⼝，再点击地图窗⼝中的【⽂件夹图标】，选择需要导⼊的地图，点击【打开】图4 导⼊地图：点击地球图标图5 导⼊地图：点击⽂件夹图标图6 导⼊地图：选择地图在⼯具栏中，点击【⼯参图标】，接着会弹出⼯参管理窗⼝（Engineering Parameter Management）。

在⼯参管理窗⼝中点击【⽂件夹图标】（Import），弹出匹配参数窗⼝（Match Parameters），选择System和⼯参路径，点击【Next】进⼊匹配参数界⾯，匹配好参数后，点击【Finish】。

单站验证流程单站验证测试流程一．连接设备1．前期准备工作，硬件设备也就是电脑，电脑最基本的配置只要如下：内存： 4 G以上内存（含4G）硬盘：320G以上（包含320G）接口：需带有4个USB口(如不具备自备USB HUB)电池：正常使用负荷情况下使用2小时以上。

2.基本测试软件的安装，目前华为设备所使用的软件有：probe（测试软件）、filezilla（服务器）、hua（设备连接软件）、DU Meter（速率测控软件）、assistant（后台调控软件），做簇优化还会用到MapInfo软件。

最基本的我们要安装这几项软件，调试正确，确保可以运行，当然为了我们后期测试过程中截图方便，我们也要安装一个截图软件，载着我用习惯了截图精灵，这就是我们常用的几个软件3.端口设置，就是我们在测试当中用到的设备，硬件狗一个，测试终端UE一台，GPS一个，为了确保设备在测试当中不会出现问题，我们必须先连接设备，将设备插入电脑连接端口，驱动完成安装，要记清楚每台设备初次连接驱动完成的端口，以免以后出错在继续驱动，而且中的是GPS所连接端口要在软件连接中选择，所以必须在驱动完设备后查看设备端口。

二．测试模板的建立1.首先插入设备，确定设备驱动正常2.打开probe测试软件如图3.测试模板建立打开new窗口，选择LTE View Template窗口，出现如图所示界面下一步软件连接设备，添加GPS和MS设备，双击GPS窗口出现Add Device窗口，选择GPS,然后在Model窗口下拉菜单选择NMEA，然后点击next进入下一页，在Modem port窗口下拉菜单选择自己GPS连接电脑的端口（如COM3），点击OK就算GPS设置好了。
