单站验证流程

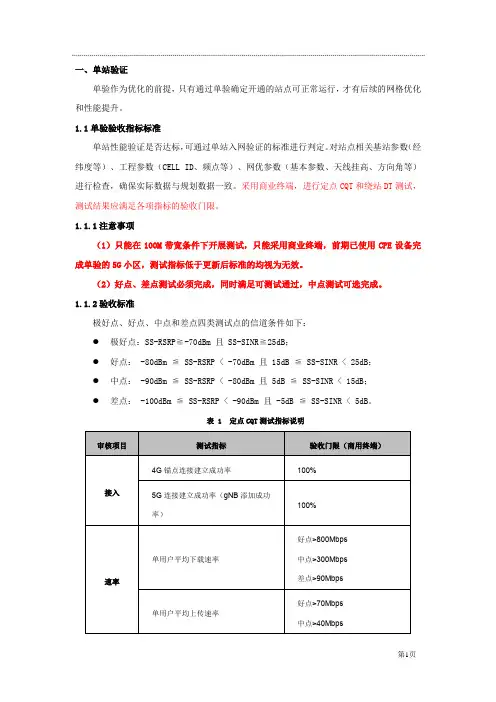

一、单站验证单验作为优化的前提，只有通过单验确定开通的站点可正常运行，才有后续的网格优化和性能提升。

1.1单验验收指标标准单站性能验证是否达标，可通过单站入网验证的标准进行判定。

对站点相关基站参数（经纬度等）、工程参数（CELL ID、频点等）、网优参数（基本参数、天线挂高、方向角等）进行检查，确保实际数据与规划数据一致。

采用商业终端，进行定点CQT和绕站DT测试，测试结果应满足各项指标的验收门限。

1.1.1注意事项（1）只能在100M带宽条件下开展测试，只能采用商业终端，前期已使用CPE设备完成单验的5G小区，测试指标低于更新后标准的均视为无效。

（2）好点、差点测试必须完成，同时满足可测试通过，中点测试可选完成。

1.1.2验收标准极好点、好点、中点和差点四类测试点的信道条件如下：●极好点：SS-RSRP≧-70dBm 且 SS-SINR≧25dB；●好点： -80dBm ≦ SS-RSRP < -70dBm 且 15dB ≦ SS-SINR < 25dB；●中点： -90dBm ≦ SS-RSRP < -80dBm 且 5dB ≦ SS-SINR < 15dB；●差点： -100dBm ≦ SS-RSRP < -90dBm 且 -5dB ≦ SS-SINR < 5dB。

表 1 定点CQT测试指标说明审核项目测试指标验收门限（商用终端）接入4G锚点连接建立成功率100% 5G连接建立成功率（gNB添加成功率）100%速率单用户平均下载速率好点>800Mbps中点>300Mbps差点>90Mbps 单用户平均上传速率好点>70Mbps中点>40Mbps审核项目测试指标验收门限（商用终端）差点>1Mbps时延单用户好点Ping包平均时延32Bytes小包：时延平均15ms，成功率大于99%；2000Bytes大包：时延平均17ms，成功率大于99%(仅统计RAN侧时延，需扣除传输链路和核心网侧时延）表 2 绕点DT测试指标说明审核项目测试指标验收门限（商用终端）覆盖单用户5G平均SS-RSRP覆盖仅测试，不设置验收门限单用户5G平均SS-SINR覆盖仅测试，不设置验收门限单用户5G平均CS-RSRP覆盖仅测试，不设置验收门限单用户5G平均CS-SINR覆盖仅测试，不设置验收门限单用户4G锚点平均RSRP覆盖仅测试，不设置验收门限单用户4G锚点平均SINR覆盖仅测试，不设置验收门限切换4G锚点切换成功率100%5G切换成功率（gNB变更成功率）100%保持4G锚点掉线率0% 4G锚点RRC重建比例0% 5G掉线率0%1.2测试前准备1.2.1 5G侧站点状态检查⏹5G侧告警确认登录UME网管，进入【FM告警管理】界面，在告警监控中查看站点当前告警，确认站点无告警。

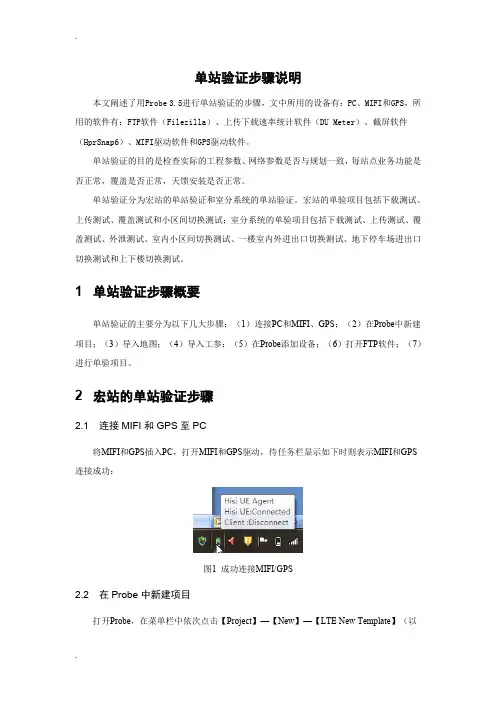

单站验证步骤说明本文阐述了用Probe 3.5进行单站验证的步骤，文中所用的设备有：PC、MIFI和GPS，所用的软件有：FTP软件（Filezilla）、上传下载速率统计软件（DU Meter）、截屏软件（HprSnap6）、MIFI驱动软件和GPS驱动软件。

单站验证的目的是检查实际的工程参数、网络参数是否与规划一致，每站点业务功能是否正常，覆盖是否正常，天馈安装是否正常。

单站验证分为宏站的单站验证和室分系统的单站验证。

宏站的单验项目包括下载测试、上传测试、覆盖测试和小区间切换测试；室分系统的单验项目包括下载测试、上传测试、覆盖测试、外泄测试、室内小区间切换测试、一楼室内外进出口切换测试、地下停车场进出口切换测试和上下楼切换测试。

1 单站验证步骤概要单站验证的主要分为以下几大步骤：（1）连接PC和MIFI、GPS；（2）在Probe中新建项目；（3）导入地图；（4）导入工参；（5）在Probe添加设备；（6）打开FTP软件；（7）进行单验项目。

2 宏站的单站验证步骤2.1 连接MIFI和GPS至PC将MIFI和GPS插入PC，打开MIFI和GPS驱动，待任务栏显示如下时则表示MIFI和GPS 连接成功：图1 成功连接MIFI/GPS2.2 在Probe中新建项目打开Probe，在菜单栏中依次点击【Project】—【New】—【LTE New Template】（以LTE的单站验证为例）。

图2 新建项目图3 Probe主窗口2.3 导入地图在工具栏中，点击【地球图标】，弹出地图窗口，再点击地图窗口中的【文件夹图标】，选择需要导入的地图，点击【打开】图4 导入地图：点击地球图标图5 导入地图：点击文件夹图标图6 导入地图：选择地图2.4 导入工参在工具栏中，点击【工参图标】，接着会弹出工参管理窗口（Engineering Parameter Management）。

在工参管理窗口中点击【文件夹图标】（Import），弹出匹配参数窗口（Match Parameters），选择System和工参路径，点击【Next】进入匹配参数界面，匹配好参数后，点击【Finish】。

fdd1800基站单验流程及方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!FDD1800基站单验流程与方法详解在无线通信网络建设中，基站的验收是至关重要的环节，它直接影响到网络的质量和稳定性。

一、单站验证单验作为优化的前提，只有通过单验确定开通的站点可正常运行，才有后续的网格优化和性能提升。

1.1单验验收指标标准单站性能验证是否达标，可通过单站入网验证的标准进行判定。

对站点相关基站参数（经纬度等）、工程参数（CELL ID、频点等）、网优参数（基本参数、天线挂高、方向角等）进行检查，确保实际数据与规划数据一致。

采用商业终端，进行定点CQT和绕站DT测试，测试结果应满足各项指标的验收门限。

1.1.1注意事项（1）只能在100M带宽条件下开展测试，只能采用商业终端，前期已使用CPE设备完成单验的5G小区，测试指标低于更新后标准的均视为无效。

（2）好点、差点测试必须完成，同时满足可测试通过，中点测试可选完成。

1.1.2验收标准极好点、好点、中点和差点四类测试点的信道条件如下：●极好点：SS-RSRP≧-70dBm 且 SS-SINR≧25dB；●好点： -80dBm ≦ SS-RSRP < -70dBm 且 15dB ≦ SS-SINR < 25dB；●中点： -90dBm ≦ SS-RSRP < -80dBm 且 5dB ≦ SS-SINR < 15dB；●差点： -100dBm ≦ SS-RSRP < -90dBm 且 -5dB ≦ SS-SINR < 5dB。

表 1 定点CQT测试指标说明审核项目测试指标验收门限（商用终端）接入4G锚点连接建立成功率100% 5G连接建立成功率（gNB添加成功率）100%速率单用户平均下载速率好点>800Mbps中点>300Mbps差点>90Mbps 单用户平均上传速率好点>70Mbps中点>40Mbps审核项目测试指标验收门限（商用终端）差点>1Mbps时延单用户好点Ping包平均时延32Bytes小包：时延平均15ms，成功率大于99%；2000Bytes大包：时延平均17ms，成功率大于99%(仅统计RAN侧时延，需扣除传输链路和核心网侧时延）表 2 绕点DT测试指标说明审核项目测试指标验收门限（商用终端）覆盖单用户5G平均SS-RSRP覆盖仅测试，不设置验收门限单用户5G平均SS-SINR覆盖仅测试，不设置验收门限单用户5G平均CS-RSRP覆盖仅测试，不设置验收门限单用户5G平均CS-SINR覆盖仅测试，不设置验收门限单用户4G锚点平均RSRP覆盖仅测试，不设置验收门限单用户4G锚点平均SINR覆盖仅测试，不设置验收门限切换4G锚点切换成功率100%5G切换成功率（gNB变更成功率）100%保持4G锚点掉线率0% 4G锚点RRC重建比例0% 5G掉线率0%1.2测试前准备1.2.1 5G侧站点状态检查⏹5G侧告警确认登录UME网管，进入【FM告警管理】界面，在告警监控中查看站点当前告警，确认站点无告警。

1 总则1.1 概述无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。

通过DT测试和CQT测试在现场模拟用户行为，结合专业测试分析工具，是获取无线网络性能、发现无线网络问题的主要方法。

1.2 术语定义单站验证测试是验证在RF优化之前，新健站点各小区业务（覆盖、接入、吞吐量、切换等）是否正常。

DT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，统计网络测试指标。

室内分布测试是针对室内站点位置的分布进行不同业务类型的化解，记录测试数据，统计网络测试指标；1.3 测试区域类型城区：包含市区和郊县（含县城和人口密集型乡镇）郊区：人口密度较低的行政村、远郊开发区、厂区及周边的卫星村镇高速公路：包含高速公路、国道、省道等重要公路1.4 测试人员及设备要求1.4.1 测试人员要求测试人员应熟悉LTE相关标准规范，熟悉DT/CQT测试设备及相关测试方法，具有相关测试经验并通过了中国移动组织的测评考试。

1.4.2 测试设备要求测试软件：华为 GENEX Probe 3.5测试终端：华为 LTE CPE B593/MIFIFTP服务器：推荐服务器（IP:211.140.13.6 用户名：ltetest 密码：zjtest456，端口：21）FTP下载软件：支持断点续传功能，支持多线程上传下载，推荐使用FileZilla客户端软件。

笔记本电脑：笔记本内存要求1G以上，硬盘120G以上，CPU 1.5Ghz以上，操作系统为WINDOWS XP SP2GPS:BU-353 usb接口1.5 测试范围1.5.1 测试区域要求,测试区域包含存在中国移动LTE网络站点覆盖的区域。

1.5.2 测试线路要求均匀覆盖测试区域内主要街道，并且尽量不重复；1.5.3 测试速度要求城区：在市区保持正常行驶速度30~40公里/小时；郊区：在市区保持正常行驶速度60~80公里/小时；高速公路：尽量保持在80公里/小时以上。

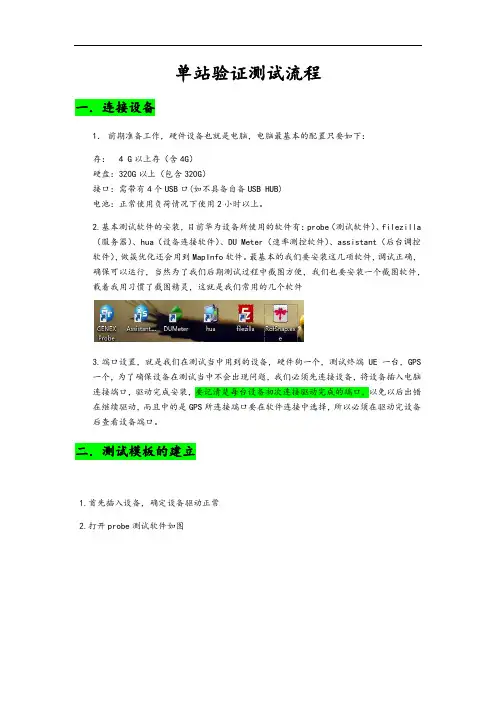

单站验证测试流程一．连接设备1．前期准备工作，硬件设备也就是电脑，电脑最基本的配置只要如下：存： 4 G以上存（含4G）硬盘：320G以上（包含320G）接口：需带有4个USB口(如不具备自备USB HUB)电池：正常使用负荷情况下使用2小时以上。

2.基本测试软件的安装，目前华为设备所使用的软件有：probe（测试软件）、filezilla（服务器）、hua（设备连接软件）、DU Meter（速率测控软件）、assistant（后台调控软件），做簇优化还会用到MapInfo软件。

最基本的我们要安装这几项软件，调试正确，确保可以运行，当然为了我们后期测试过程中截图方便，我们也要安装一个截图软件，载着我用习惯了截图精灵，这就是我们常用的几个软件3.端口设置，就是我们在测试当中用到的设备，硬件狗一个，测试终端UE一台，GPS一个，为了确保设备在测试当中不会出现问题，我们必须先连接设备，将设备插入电脑连接端口，驱动完成安装，要记清楚每台设备初次连接驱动完成的端口，以免以后出错在继续驱动，而且中的是GPS所连接端口要在软件连接中选择，所以必须在驱动完设备后查看设备端口。

二．测试模板的建立1.首先插入设备，确定设备驱动正常2.打开probe测试软件如图3.测试模板建立打开new窗口，选择LTE View Template窗口，出现如图所示界面下一步软件连接设备，添加GPS和MS设备，双击GPS窗口出现Add Device窗口，选择GPS,然后在Model窗口下拉菜单选择NMEA，然后点击next进入下一页，在Modem port 窗口下拉菜单选择自己GPS连接电脑的端口（如COM3），点击OK就算GPS设置好了。

下一步设置MS，跟GPS的步骤一样，只是进入窗口，点击Model 添加HUAWEI E5776s，点击next,进入下个窗口，点击OK就行，设备连接就算完成，右下角会出现两台设备且都显示红色（软件未连接设备），下面加载附着程序，在中间窗口双击蓝色窗口Click here to config，进入拉出Loop Start（开始）会自动跳出Loop End（停止），继续添加Detach(去附着)、wait(等待)、Attach(附着)，然后调整顺序为Loop Start（开始）、Detach(附着)、wait(等待)、Attach(去附着)、Loop End（停止），下一步把Loop Start（开始）、wait(等待)的时间改为10，只用单击需要改动项目，右边会自动跳出窗口，把两项时间都改为10就可以。

单站验证流程————————————————————————————————作者: ————————————————————————————————日期:单站验证测试流程一.连接设备1．前期准备工作，硬件设备也就是电脑,电脑最基本的配置只要如下：内存: 4 G以上内存（含4G)硬盘:3２0G以上（包含320G）接口：需带有4个ＵSB口（如不具备自备ＵSB HUＢ)电池:正常使用负荷情况下使用2小时以上。

２.基本测试软件的安装,目前华为设备所使用的软件有：ｐrobe（测试软件）、（服务器)、hua(设备连接软件）、ＤU Metｅｒ（速率测控软件）、aｓsｉｓｔanｔ（后台调控软件），做簇优化还会用到MａpInｆo软件。

最基本的我们要安装这几项软件，调试正确，确保可以运行,当然为了我们后期测试过程中截图方便,我们也要安装一个截图软件,载着我用习惯了截图精灵,这就是我们常用的几个软件3．端口设置，就是我们在测试当中用到的设备,硬件狗一个，测试终端UE一台,GＰＳ一个,为了确保设备在测试当中不会出现问题，我们必须先连接设备,将设备插入电脑连接端口，驱动完成安装,要记清楚每台设备初次连接驱动完成的端口，以免以后出错在继续驱动,而且中的是ＧPS所连接端口要在软件连接中选择,所以必须在驱动完设备后查看设备端口。

二.测试模板的建立1.首先插入设备,确定设备驱动正常2.打开proｂｅ测试软件如图3.测试模板建立打开new窗口，选择LＴＥView Temｐlａtｅ窗口,出现如图所示界面下一步软件连接设备，添加GPS和MS设备,双击GPS窗口出现Add Ｄｅｖicｅ窗口,选择GＰS，然后在Model窗口下拉菜单选择NMEA,然后点击next进入下一页，在Modｅm porｔ窗口下拉菜单选择自己GＰS连接电脑的端口(如CＯM3)，点击OＫ就算GPS设置好了。

下一步设置MS，跟GＰS的步骤一样，只是进入窗口,点击M ｏdel添加HUAWEI E5776s,点击ｎｅxｔ，进入下个窗口，点击OK就行，设备连接就算完成，右下角会出现两台设备且都显示红色(软件未连接设备）,下面加载附着程序,在中间窗口双击蓝色窗口Ｃｌick hｅre to coｎfiｇ,进入拉出ＬoｏｐStａrｔ(开始)会自动跳出Lｏｏp End(停止),继续添加Detach(去附着）、wait(等待）、Aｔｔaｃh（附着)，然后调整顺序为ＬooｐStａrｔ（开始)、Detａch(附着）、ｗaｉｔ(等待)、Attａch(去附着)、Lｏop En ｄ(停止），下一步把Loop Ｓtart（开始）、waｉt(等待)的时间改为10,只用单击需要改动项目,右边会自动跳出窗口，把两项时间都改为10就可以。

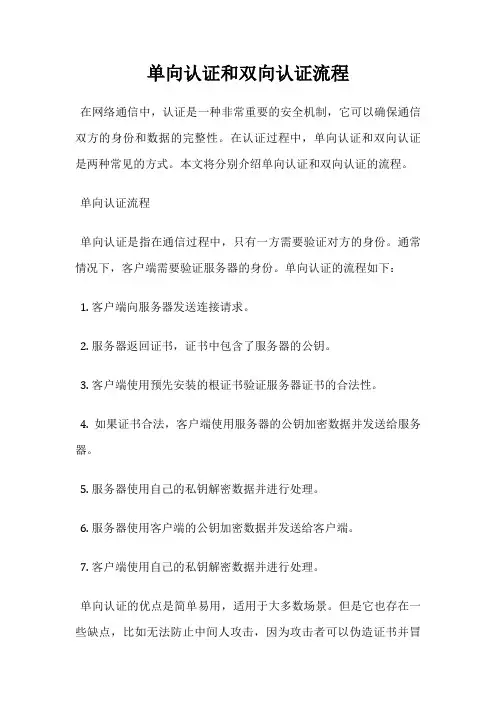

单向认证和双向认证流程在网络通信中，认证是一种非常重要的安全机制，它可以确保通信双方的身份和数据的完整性。

在认证过程中，单向认证和双向认证是两种常见的方式。

本文将分别介绍单向认证和双向认证的流程。

单向认证流程单向认证是指在通信过程中，只有一方需要验证对方的身份。

通常情况下，客户端需要验证服务器的身份。

单向认证的流程如下：1. 客户端向服务器发送连接请求。

2. 服务器返回证书，证书中包含了服务器的公钥。

3. 客户端使用预先安装的根证书验证服务器证书的合法性。

4. 如果证书合法，客户端使用服务器的公钥加密数据并发送给服务器。

5. 服务器使用自己的私钥解密数据并进行处理。

6. 服务器使用客户端的公钥加密数据并发送给客户端。

7. 客户端使用自己的私钥解密数据并进行处理。

单向认证的优点是简单易用，适用于大多数场景。

但是它也存在一些缺点，比如无法防止中间人攻击，因为攻击者可以伪造证书并冒充服务器。

双向认证流程双向认证是指在通信过程中，双方都需要验证对方的身份。

通常情况下，客户端需要验证服务器的身份，同时服务器也需要验证客户端的身份。

双向认证的流程如下：1. 客户端向服务器发送连接请求。

2. 服务器返回证书，证书中包含了服务器的公钥。

3. 客户端使用预先安装的根证书验证服务器证书的合法性。

4. 如果证书合法，客户端生成一个随机数并使用服务器的公钥加密后发送给服务器。

5. 服务器使用自己的私钥解密随机数，并使用客户端的公钥加密后发送给客户端。

6. 客户端使用自己的私钥解密随机数，并将其发送给服务器。

7. 服务器验证客户端的身份，如果合法，使用随机数生成一个密钥，并使用客户端的公钥加密后发送给客户端。

8. 客户端使用自己的私钥解密密钥，并使用密钥加密数据并发送给服务器。

9. 服务器使用密钥解密数据并进行处理。

双向认证的优点是更加安全可靠，可以防止中间人攻击。

但是它也存在一些缺点，比如复杂度较高，需要在客户端和服务器上都安装证书。

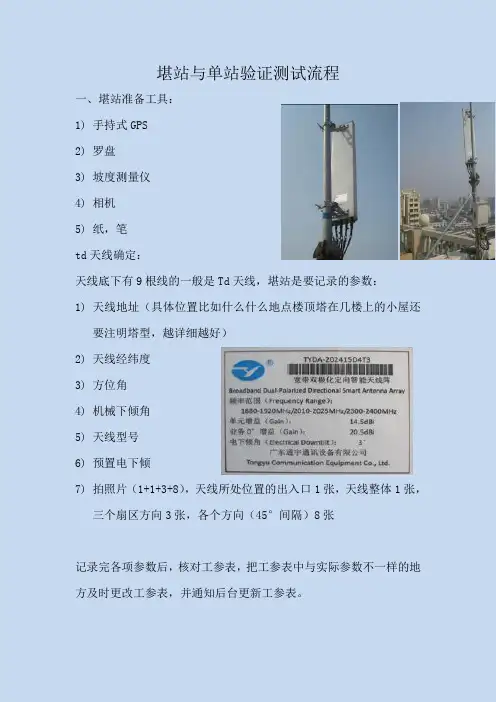

堪站与单站验证测试流程一、堪站准备工具：1)手持式GPS2)罗盘3)坡度测量仪4)相机5)纸，笔td天线确定：天线底下有9根线的一般是Td天线，堪站是要记录的参数：1)天线地址（具体位置比如什么什么地点楼顶塔在几楼上的小屋还要注明塔型，越详细越好）2)天线经纬度3)方位角4)机械下倾角5)天线型号6)预置电下倾7)拍照片（1+1+3+8），天线所处位置的出入口1张，天线整体1张，三个扇区方向3张，各个方向（45°间隔）8张记录完各项参数后，核对工参表，把工参表中与实际参数不一样的地方及时更改工参表，并通知后台更新工参表。

二、单站验证：1.测试出发前先核实测试设备是否带齐。

测试设备包括：笔记本电脑（装有测试软件的）、测试软件加密狗、GPS、车载逆变器、终端（测试手机、数据卡）2.测试人员到达现场之前要先于机房那边取得联系以确认待测试站点是否开通各小区状态是否正常，有无告警信息等。

检查和记录完天线的各项参数后，就开始单站验证测试流程，单站验证前一般要把测试设备的IMEI号告诉后台，并跟踪设备的信令流程，以便出现问题是及时准确处理：1、选择合适的测试地点，一般是在每个扇区正打方向100m处测试，保证测试点信号质量较佳，PCCPCH RSCP大于-80dBm、PCCPCH C/I大于3dB。

2、CS业务测试：每个扇区内主被叫拨打次数各为5次，每次通话保持20秒，间隔15秒再拨测。

完成各5次测试后，根据所有数据统计平均值得到网络性能指标。

3、PS业务测试：(1) PS业务先做附着，保持30秒，去附着后间隔15秒，重新附着，每个扇区附着5次。

(2)进行PDP激活，保持30秒，去激活后间隔15秒，重新激活，每个扇区激活5次。

(3) 所有测试点完成测试后，根据所有数据统计平均值得到网络性能指标。

4、FTP下载业务：PDP激活后，开始FTP下载业务测试，记录业务种类。

FTP分别上传或下载一个大文件（2M）（服务器待定），记录平均下载速率和中断次数。

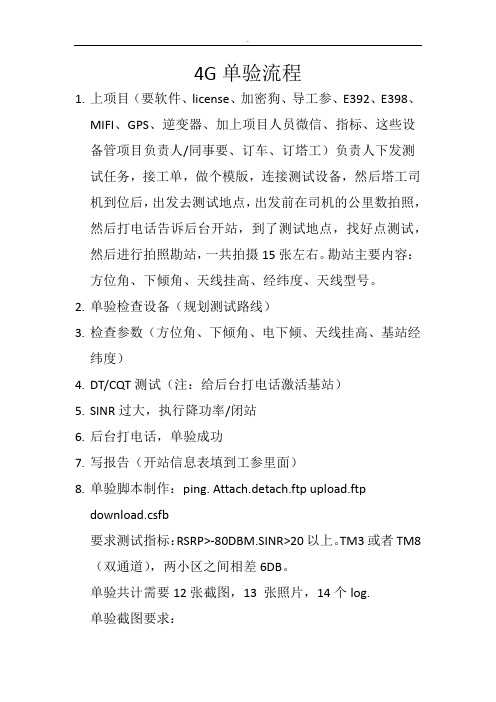

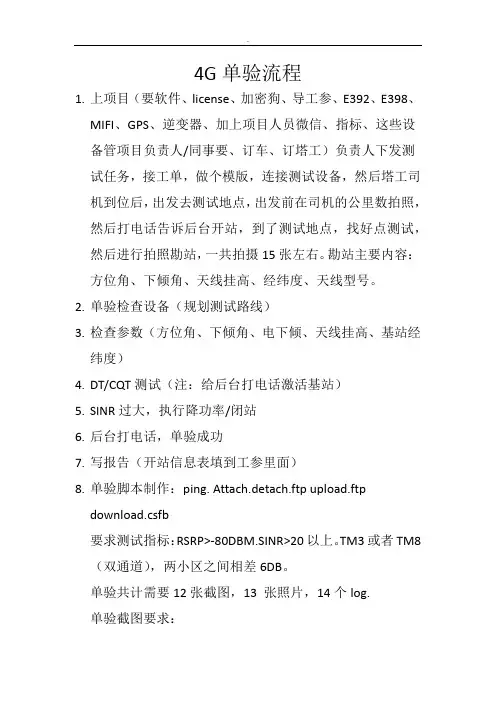

4G单验流程1.上项目（要软件、license、加密狗、导工参、E392、E398、MIFI、GPS、逆变器、加上项目人员微信、指标、这些设备管项目负责人/同事要、订车、订塔工）负责人下发测试任务，接工单，做个模版，连接测试设备，然后塔工司机到位后，出发去测试地点，出发前在司机的公里数拍照，然后打电话告诉后台开站，到了测试地点，找好点测试，然后进行拍照勘站，一共拍摄15张左右。

勘站主要内容：方位角、下倾角、天线挂高、经纬度、天线型号。

2.单验检查设备（规划测试路线）3.检查参数（方位角、下倾角、电下倾、天线挂高、基站经纬度）4.DT/CQT测试（注：给后台打电话激活基站）5.SINR过大，执行降功率/闭站6.后台打电话，单验成功7.写报告（开站信息表填到工参里面）8.单验脚本制作：ping. Attach.detach.ftp upload.ftpdownload.csfb要求测试指标：RSRP>-80DBM.SINR>20以上。

TM3或者TM8（双通道），两小区之间相差6DB。

单验共计需要12张截图，13 张照片，14个log.单验截图要求：CQT:ping/attach-detach/ftp up load/ftp down/共截图12张（包括好点）。

勘站拍照：每隔45°一张，共8张，每个小区一张，共3张，进站门1张，基站整体1张Log保存数量：14+3（csfb）ping/attach-deach/ftp-up load/ftp-download（12个log）DT绕站：DT绕站正一圈,反一圈都做download,主要关注天馈接反，切换问题等，共保存2个log(DT绕站测试不需要截图)，共计14个log.Ping/attach-deach/ftp upload/ftp download/csfb,共计15张照片，然后DT正一圈，反一圈，无线环境2张，17张。

Ping:32字节小于30MS，1500字节小于40MS合格（看测试窗口）测试20次，成功率100％Ping时延过大原因：1.第一次测试不合格，重新测试。
