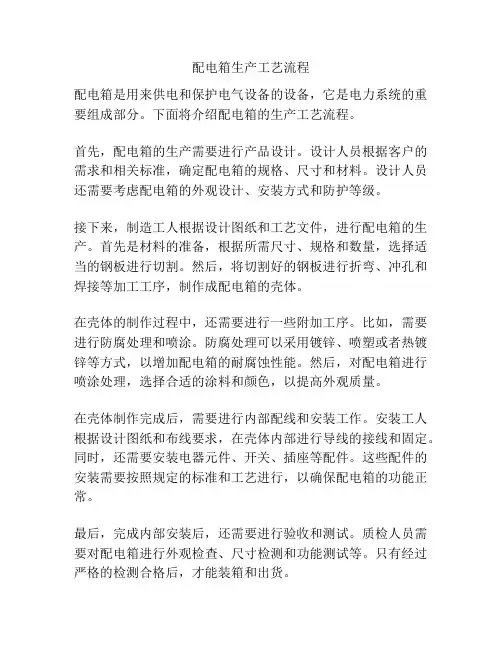

配电箱生产工艺流程
配电箱是用来供电和保护电气设备的设备,它是电力系统的重要组成部分。
下面将介绍配电箱的生产工艺流程。
首先,配电箱的生产需要进行产品设计。
设计人员根据客户的需求和相关标准,确定配电箱的规格、尺寸和材料。
设计人员还需要考虑配电箱的外观设计、安装方式和防护等级。
接下来,制造工人根据设计图纸和工艺文件,进行配电箱的生产。
首先是材料的准备,根据所需尺寸、规格和数量,选择适当的钢板进行切割。
然后,将切割好的钢板进行折弯、冲孔和焊接等加工工序,制作成配电箱的壳体。
在壳体的制作过程中,还需要进行一些附加工序。
比如,需要进行防腐处理和喷涂。
防腐处理可以采用镀锌、喷塑或者热镀锌等方式,以增加配电箱的耐腐蚀性能。
然后,对配电箱进行喷涂处理,选择合适的涂料和颜色,以提高外观质量。
在壳体制作完成后,需要进行内部配线和安装工作。
安装工人根据设计图纸和布线要求,在壳体内部进行导线的接线和固定。
同时,还需要安装电器元件、开关、插座等配件。
这些配件的安装需要按照规定的标准和工艺进行,以确保配电箱的功能正常。
最后,完成内部安装后,还需要进行验收和测试。
质检人员需要对配电箱进行外观检查、尺寸检测和功能测试等。
只有经过严格的检测合格后,才能装箱和出货。
以上就是配电箱的生产工艺流程。
当然,实际的生产工艺可能会根据不同的厂家和产品特点有所差异,但整体的流程是相似的。
这些工艺流程的严格执行,可以保证配电箱的质量和性能,满足客户的需求和标准要求。

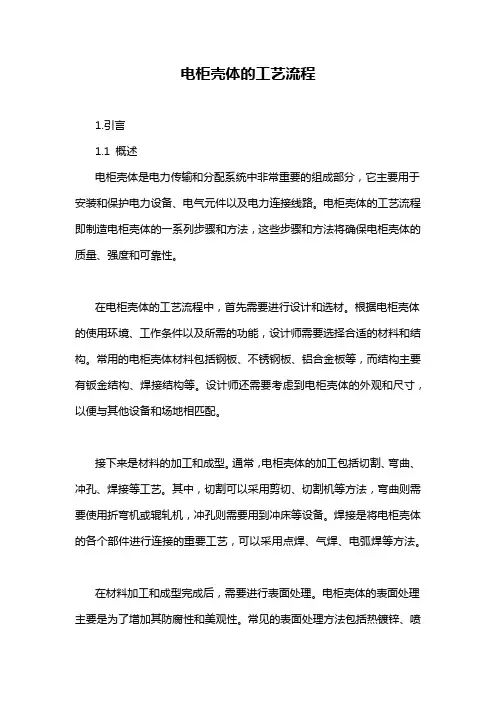

电柜壳体的工艺流程1.引言1.1 概述电柜壳体是电力传输和分配系统中非常重要的组成部分,它主要用于安装和保护电力设备、电气元件以及电力连接线路。
电柜壳体的工艺流程即制造电柜壳体的一系列步骤和方法,这些步骤和方法将确保电柜壳体的质量、强度和可靠性。
在电柜壳体的工艺流程中,首先需要进行设计和选材。
根据电柜壳体的使用环境、工作条件以及所需的功能,设计师需要选择合适的材料和结构。
常用的电柜壳体材料包括钢板、不锈钢板、铝合金板等,而结构主要有钣金结构、焊接结构等。
设计师还需要考虑到电柜壳体的外观和尺寸,以便与其他设备和场地相匹配。
接下来是材料的加工和成型。
通常,电柜壳体的加工包括切割、弯曲、冲孔、焊接等工艺。
其中,切割可以采用剪切、切割机等方法,弯曲则需要使用折弯机或辊轧机,冲孔则需要用到冲床等设备。
焊接是将电柜壳体的各个部件进行连接的重要工艺,可以采用点焊、气焊、电弧焊等方法。
在材料加工和成型完成后,需要进行表面处理。
电柜壳体的表面处理主要是为了增加其防腐性和美观性。
常见的表面处理方法包括热镀锌、喷涂、电泳涂装等。
这些方法可以有效地防止电柜壳体受到氧化、腐蚀和机械损伤。
最后,还需要进行装配和检验。
装配是将各个部件按照设计要求进行组合和安装的过程。
在装配过程中,需要严格按照工艺要求进行操作,确保每个部件的位置和连接牢固可靠。
而检验则是对已装配好的电柜壳体进行质量和性能检测,以确保其符合相关标准和要求。
总之,电柜壳体的工艺流程涉及到设计、选材、加工、表面处理、装配和检验等多个环节。
只有在每个环节都按照要求进行操作,才能制造出质量过硬、功能完备的电柜壳体,为电力传输和分配系统的正常运行提供可靠的保障。
1.2文章结构文章结构部分的内容可以如下编写:1.2 文章结构本文将按照以下结构进行叙述和分析电柜壳体的工艺流程:第一部分,引言。
在引言部分,将对电柜壳体的工艺流程进行概述,介绍本文的目的和重要性。
第二部分,正文。
配电箱生产工艺文件紧固件等零部件—检查零部件是否齐全、是否符合要求。
2、组装柜体骨架—安装铁板、铰链、门锁等零部件—安装配电元器件。
3、接线前,应根据设备的电气原理图,进行元器件的接线,保证接线正确、牢固、美观。
4、接线后,进行电气试验,检查设备各项参数是否符合要求。
5、完成安装后,进行整体清洁,确保产品外观整洁、无杂物。
五、注意事项1、操作人员必须经过专业培训,持证上岗。
2、在生产过程中,严格执行操作规程,保证产品质量。
3、注意安全生产,遵守相关安全规定。
4、对于发现的问题及时处理,确保生产流程的顺畅。
1)从资料管理员处领取加盖“受控”章的图纸资料,根据任务单号和序号,到元器件仓库领取相应元器件。
领取时需对照清单逐项核对数量和质量,确保合格证和使用说明书齐全。
如有元件和材料与图纸要求不符,需备有代用手续方可使用,不合格的元件和材料不得使用。
2)按照任务单号至箱体车间领取对应数量、型号的箱体。
小型元器件用液压车托运,两人协助完成。
箱体放置于指定位置,摆放整齐,预留足够的生产安装空间。
3)在拆取元器件包装时,应注意检查元器件是否有问题,如有明显裂痕、外壳破损、断路器无法分合闸等,需及时向质检反应并更换。
4)熟悉图纸,了解产品单台配置及布局情况。
注意图纸上的备注说明、注意事项以及材料、操作等有特殊要求。
5)准备工具和材料,包括十字螺丝刀、扳手、卷尺、套筒扳手、M8*20、M6*20等标准件,以及对应型号的ABB刀熔开关、漏电断路器、塑壳断路器等元器件。
6)按照图纸要求进行元器件的安装,注意不同元器件用的不同规格横称。
1.母线安装注意事项在安装母线时,需要注意以下几点:a。
母线搭接接触面应保持清洁;b。
在平置母线时,螺栓应由下至上穿,其他情况下螺母应置于维修侧。
在压平弹簧垫圈后,再旋转进半扣,此时螺栓长度应露出螺母2~5扣;c。
螺栓两侧均应用垫圈,相邻螺栓的垫圈间应有3mm的净距。
螺母侧应装有弹簧垫圈或锁紧螺母;d。

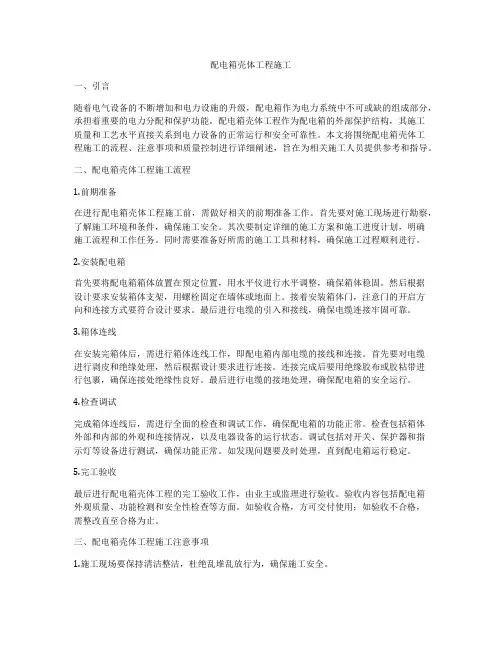

配电箱壳体工程施工一、引言随着电气设备的不断增加和电力设施的升级,配电箱作为电力系统中不可或缺的组成部分,承担着重要的电力分配和保护功能。
配电箱壳体工程作为配电箱的外部保护结构,其施工质量和工艺水平直接关系到电力设备的正常运行和安全可靠性。
本文将围绕配电箱壳体工程施工的流程、注意事项和质量控制进行详细阐述,旨在为相关施工人员提供参考和指导。
二、配电箱壳体工程施工流程1.前期准备在进行配电箱壳体工程施工前,需做好相关的前期准备工作。
首先要对施工现场进行勘察,了解施工环境和条件,确保施工安全。
其次要制定详细的施工方案和施工进度计划,明确施工流程和工作任务。
同时需要准备好所需的施工工具和材料,确保施工过程顺利进行。
2.安装配电箱首先要将配电箱箱体放置在预定位置,用水平仪进行水平调整,确保箱体稳固。
然后根据设计要求安装箱体支架,用螺栓固定在墙体或地面上。
接着安装箱体门,注意门的开启方向和连接方式要符合设计要求。
最后进行电缆的引入和接线,确保电缆连接牢固可靠。
3.箱体连线在安装完箱体后,需进行箱体连线工作,即配电箱内部电缆的接线和连接。
首先要对电缆进行剥皮和绝缘处理,然后根据设计要求进行连接。
连接完成后要用绝缘胶布或胶粘带进行包裹,确保连接处绝缘性良好。
最后进行电缆的接地处理,确保配电箱的安全运行。
4.检查调试完成箱体连线后,需进行全面的检查和调试工作,确保配电箱的功能正常。
检查包括箱体外部和内部的外观和连接情况,以及电器设备的运行状态。
调试包括对开关、保护器和指示灯等设备进行测试,确保功能正常。
如发现问题要及时处理,直到配电箱运行稳定。
5.完工验收最后进行配电箱壳体工程的完工验收工作,由业主或监理进行验收。
验收内容包括配电箱外观质量、功能检测和安全性检查等方面。
如验收合格,方可交付使用;如验收不合格,需整改直至合格为止。
三、配电箱壳体工程施工注意事项1.施工现场要保持清洁整洁,杜绝乱堆乱放行为,确保施工安全。
第1篇一、前言配电箱是电力系统中重要的设备之一,主要用于对电能进行分配和控制。
在建筑、工厂、电站等场所,配电箱的应用十分广泛。
为了保证配电箱的安全、可靠和高效运行,其制作工艺流程必须严格遵循相关标准和规范。
本文将详细介绍配电箱的制作工艺流程,以供相关人员参考。
二、配电箱制作工艺流程1. 设计阶段(1)收集资料:根据用户需求,收集相关电气设备、线路、负荷等信息。
(2)确定配电箱类型:根据负荷等级、电压等级、使用环境等因素,选择合适的配电箱类型,如固定式、抽屉式、组合式等。
(3)绘制配电箱布置图:根据电气设备布置图和线路走向,绘制配电箱布置图,确保配电箱内部布局合理、美观。
(4)编制电气设计图:根据配电箱布置图,绘制电气设计图,包括主电路图、控制电路图、保护电路图等。
2. 材料采购(1)根据电气设计图,确定所需材料,如配电箱本体、电气元件、绝缘材料、紧固件等。
(2)选择合适的供应商,确保材料质量符合国家标准。
(3)采购材料,并验收合格。
3. 零部件加工(1)配电箱本体加工:根据设计图纸,加工配电箱本体,包括外壳、面板、支架等。
(2)电气元件加工:对电气元件进行加工,如断路器、接触器、继电器等。
(3)绝缘材料加工:对绝缘材料进行加工,如绝缘板、绝缘套管等。
4. 零部件组装(1)装配配电箱本体:将外壳、面板、支架等组装成配电箱本体。
(2)安装电气元件:根据电气设计图,将断路器、接触器、继电器等电气元件安装在配电箱本体上。
(3)连接线路:根据电气设计图,连接主电路、控制电路和保护电路。
(4)安装绝缘材料:对电气元件和线路进行绝缘处理,确保电气安全。
5. 绝缘试验(1)对配电箱进行绝缘试验,包括绝缘电阻测试、耐压试验等。
(2)检查试验结果,确保配电箱绝缘性能符合国家标准。
6. 组件调试(1)对配电箱进行功能调试,包括手动操作、自动保护等功能。
(2)检查调试结果,确保配电箱各项功能正常。
7. 包装与运输(1)对配电箱进行包装,确保在运输过程中不受损坏。
不锈钢配电箱生产工艺不锈钢配电箱是一种用于安装电气设备的设备,具有耐腐蚀、防锈、防尘等优点,广泛应用于工业、商业和居民建筑。
以下是一种常见的不锈钢配电箱的生产工艺流程。
第一步:材料准备根据设计要求,选择合适的不锈钢板材作为原材料。
通常使用304不锈钢以及316不锈钢,具有良好的耐腐蚀性能。
将不锈钢板按照要求切割成适合生产配电箱的尺寸。
第二步:钣金加工使用数控剪板机、数控折弯机等设备对不锈钢板进行钣金加工。
根据设计图纸,将不锈钢板进行切割、折弯等操作,制作出箱体、门板、隔板等部件。
第三步:焊接将钣金加工好的不锈钢配件进行定位焊接。
采用TIG(氩弧焊)焊接工艺,保证焊缝的强度和美观度。
焊接过程中注意控制焊接参数,确保焊缝质量符合要求。
第四步:表面处理对焊接完成的不锈钢配件进行表面处理。
首先进行除油处理,将表面油污清洗干净。
然后进行酸洗处理,去除不锈钢表面的氧化物和焊接产生的表面颜色。
最后进行抛光处理,使不锈钢表面光滑、亮丽。
第五步:装配将经过表面处理的配件进行装配。
根据设计图纸要求,将门板、隔板等配件安装到箱体内,同时安装电器元件、导线等。
进行质量检测,确保装配过程的准确度和质量。
第六步:测试和调试对已装配完成的不锈钢配电箱进行测试和调试。
通过接通电源,测试电器元件的工作状态和配电箱的电气连通性。
同时进行外观检验,确保外观无缺陷。
第七步:包装出厂对通过测试和调试的不锈钢配电箱进行包装和标识。
使用合适的包装材料对配电箱进行包装,防止在运输过程中受到损坏。
在配电箱上标明产品型号、规格和生产厂家等信息。
以上是一种常见的不锈钢配电箱的生产工艺流程。
根据不同的设计要求和生产工艺,工艺流程可能会有所变化。
不过整个生产过程都需要严格控制质量,确保最终产品符合要求。
防爆箱体加工工艺流程
防爆箱体加工工艺流程大致包括以下步骤:
1. 选材阶段:根据客户要求选择合适的材料,如钢板、铝合金、不锈钢、工程塑料等。
不同材料具有不同的防腐蚀性能,因此需要根据防爆区域的要求进行选择。
2. 制作防爆箱外形:按照生产图纸,按1:1的比例进行焊接成形,然后进行开孔打磨。
完成后,需要进行喷塑处理,这一环节对于防爆配电箱的美观至关重要。
3. 装配阶段:将防爆配电箱内部所需的配置进行装配,如接好线路、安装元器件、配置密封条等。
4. 质检阶段:质检人员会对防爆配电箱的表面与结构进行检查,确保壳体表面喷塑均匀、颜色与图纸标注一致、结构与图纸相符。
检查合格后,防爆配电箱会被送往装配车间进行安装元件与接线。
5. 调试验收阶段:这是最后一步,对安装好的防爆配电箱进行出厂前的调试验收。
以上步骤完成后,防爆箱体加工工艺流程就完成了。
更多详情可咨询工程师获取。

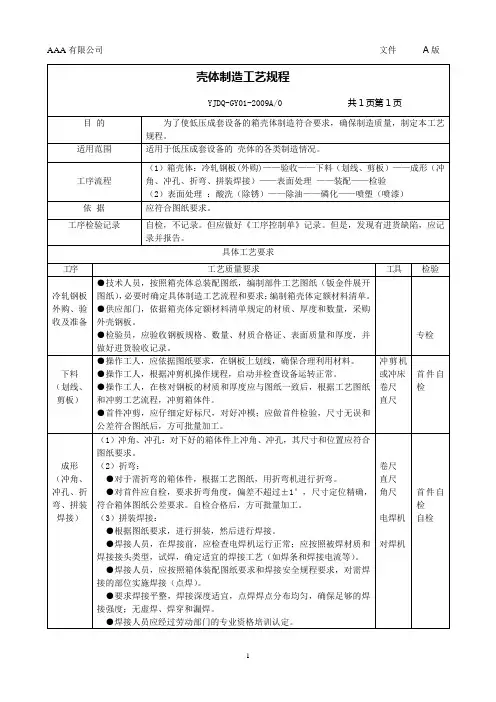

母线制作安装工艺YJDQ-GY05-2009A/01.适用范围:本工艺适用于高、低压开关柜及动力配电箱矩形铝、铜母线的加工和安装。
母线加工2.1选料:母线在加工前,应进行外观检查,凡有下列局部缺陷的部位,应将该段剪掉。
2.1.1铝母线表面有气孔直径>5㎜,深度>0.55㎜;铜母线表面气孔直径>5㎜,深度>0.15㎜。
2.1.2母线表面有裂痕、褶皱、夹杂物、变形及扭曲等部位。
2.2平直:母线在加工前,每米窄面不直度超过10㎜,每米不平度超过100㎜,应调整平直,以缩小剪切后毛坏尺寸的误差。
2.3剪切:母线剪切时需专用的母线切割机,按母线需要尺寸切断,并保证尺寸和以下要求。
2.3.1母线两端剪切后,不得有毛刺和突出的立棱。
2.3.2母线两端的窄面与截面两边不垂直度不大于0.5㎜。
2.4矫正2.4.1母线校直校平后,每根母线宽面的不平度不大于2㎜,窄面的不直度不大于0.5㎜。
2.4.2用木锤在平台上校正母线的不平度和不直度时,除应符合上款要求外,还不准有锤痕。
2.4.3母线两平面应保持光滑。
2.5母线弯制时应符合下列规定。
2.5.1母线必须用专用工具弯曲,不准损伤母线本体或遗留显著压力痕迹。
2.5.2矩形母线应减少直角弯曲,弯曲处不得有裂纹及显著的褶皱。
母线的最小弯曲半径应符合下表规定。
母线最小弯曲半径(R)2.5.3一根母线既作平弯又作立弯时,应先作立弯后作平弯。
2.5.4母线开始弯曲处距母线连接位置不小于50㎜。
2.5.5母线开始弯曲处距最近绝缘子的母线支持夹板边缘不得大于50㎜。
2.5.6母线扭转90°时,其扭转部位的长度应为母线宽度的2.5~5倍。
2.5.7矩形母线采用螺栓固定搭接时,连接处距支持绝缘子的支持夹板边缘不小于50㎜;上片母线端头与下片母线平弯开始处的距离不应小于50㎜。
2.5.8多片母线的弯曲应一致。
2.5.9矩形母线应进行冷弯,不得进行热弯。
2.6冲孔2.6.1母线采用螺栓连接时,应按图样的实际需要冲孔;钻孔应垂直、不歪斜。
配电箱制作工艺流程
《配电箱制作工艺流程》
配电箱是用来安装和分配电气设备的电器箱,通常用于工业和商业用途。
配电箱的制作工艺流程需要经过多个步骤,以确保其质量和安全性。
首先,制作配电箱需要进行设计和规划。
设计人员需要根据客户的需求和要求,绘制配电箱的蓝图和结构图,并确定所需材料和零部件。
第二步是裁剪和加工金属板。
通常情况下,配电箱的外壳是由金属板制成的。
工人需要根据蓝图的要求,使用切割设备将金属板裁剪成所需的形状和尺寸。
接下来是焊接和组装。
经过裁剪的金属板需要进行焊接,将各个部件组装在一起,并安装电气设备和配件。
这一步需要对焊接技术和器材有较高的要求,以确保焊接的牢固和稳定。
在焊接和组装完成后,配电箱需要进行表面处理。
这包括打磨、砂光和喷涂等工艺,以使配电箱的外观平整美观,并增加其耐用性和防腐性。
最后一步是质量检验和测试。
制作完成的配电箱需要进行质量检验和电器测试,以确保其符合相关标准和规定,保证其安全可靠。
总的来说,配电箱制作工艺流程需要经过设计规划、金属板裁剪加工、焊接组装、表面处理和质量检验等多个步骤,只有严格按照工艺流程进行,才能制作出高质量的配电箱产品。
配电柜生产工艺流程配电柜生产工艺介绍在电力系统中,配电柜是承载着各种电器设备、保护装置和控制设备的重要组成部分。
配电柜的生产工艺影响着其质量和性能,本文将详细介绍配电柜的生产工艺。
工艺流程1.设计阶段:–确定配电柜的功能需求和使用环境,并制定相应的设计方案。
–绘制配电柜的布局图和接线图。
–选择合适的材料和元器件。
2.材料准备:–订购所需的金属板材、绝缘材料、导线等材料。
–对材料进行清洗、切割和打磨等处理,确保其表面平整并清除杂质。
3.配件制备:–制作配电柜所需的配件,如固定板、接线端子等。
–检查配件的尺寸和质量,确保其与设计要求相符。
4.组装制造:–根据布局图,将金属板材制作成配电柜的外壳。
–安装配件和元器件到配电柜内部,并进行必要的测试和调试。
–进行电气连接,确保各个电器设备和保护装置的正常工作。
5.表面处理:–对配电柜的外壳进行表面处理,如喷涂、镀锌等,以增强其防腐能力和美观度。
6.质量检验:–对配电柜的各个功能进行全面的测试和检查。
–检查配电柜的安全性能和电气连接的可靠性。
–修正和调整存在的问题,确保配电柜的质量符合标准。
7.包装和出货:–对完成的配电柜进行包装,以防止在运输过程中受到损坏。
–准备相关的出货单据和文件,并安排物流运输。
结论配电柜的生产工艺是一个复杂而细致的过程,每个环节都需要精确执行。
只有通过科学的工艺和严格的质量控制,才能制造出安全可靠、符合标准要求的配电柜。
在设计、材料选择、制造和检验过程中,不断优化和改进工艺流程也是至关重要的。
希望通过本文的介绍,能对配电柜的生产工艺有一个全面的了解。
配电柜生产工艺流程
《配电柜生产工艺流程》
配电柜是工业生产中常见的电气设备,用于电力系统的配电和控制。
其生产工艺流程通常包括以下几个步骤:
1. 设计和规划:在开始生产之前,需要根据客户的需求和要求对配电柜进行设计和规划。
这包括确定配电柜的尺寸、电气元件的配置、以及控制系统的布局等。
2. 材料采购和准备:根据设计的要求,采购所需的金属板材、电气元件、控制器等材料。
这些材料需要经过检验和加工,以确保其符合质量标准和要求。
3. 板材加工:金属板材经过切割、折弯、焊接等加工工艺,制成配电柜的箱体和面板。
加工过程需要严格按照设计图纸进行,以确保箱体的结构牢固和尺寸精准。
4. 组件安装:将所需的电气元件、控制器等组件安装到配电柜的内部。
这些组件需要按照设计要求进行布局和连接,同时进行电气绝缘和接地处理。
5. 电气布线:进行配电柜内部的电气布线和接线工作。
这包括将不同电气元件之间进行电气连接,同时进行接地和绝缘处理,确保电气安全和可靠性。
6. 绝缘和防护处理:对配电柜的内部结构和电气元件进行绝缘
和防护处理,以确保其能够承受电气工作环境的要求,并保证使用安全。
7. 调试和测试:对组装完成的配电柜进行电气系统调试和功能测试,以确保其各项功能和性能符合设计要求和标准。
8. 包装和发货:对调试通过的配电柜进行包装和标识,然后进行发货和运输,以确保其能够安全送达客户现场。
以上为配电柜生产工艺流程的主要步骤,每个步骤都需要严格按照要求和标准进行操作,以确保最终产品的质量和性能。
配电箱制作工艺流程配电箱制作工艺流程配电箱是用于电力系统的配电装置,主要用于控制和分配电能。
下面介绍一下配电箱的制作工艺流程。
首先,确定设计方案。
在制作配电箱之前,需要根据用户的需求和要求,确定配电箱的设计方案。
包括配电箱的尺寸、结构、功率、电压等参数。
然后,准备材料和零部件。
根据设计方案,选择合适的材料和零部件。
主要包括钢板、铝板、铜排、连接器、断路器、开关等。
材料和零部件的选择需要符合相关的标准和规范要求。
接下来,进行钣金加工。
配电箱的外壳通常采用钣金加工的方法制作。
首先根据设计方案,在钢板或铝板上进行切割、开槽等工艺,然后进行折弯、冲孔等加工,最后进行焊接、打磨等工序。
确保外壳的尺寸和结构符合设计要求。
然后,进行内部组装。
将已加工好的外壳和选配的零部件进行组装。
首先安装导轨和固定板,然后安装断路器、开关、电源插座等电器组件。
根据设计方案,进行布线和接线,确保各个组件之间的电气连接正确可靠。
接着,进行功能测试。
组装完成后,对配电箱进行功能测试。
包括断路器的合闸和分闸、开关的开关动作、电源插座的电源输出等。
确保配电箱的性能和功能正常。
最后,进行整体调试和涂装。
对已经组装好的配电箱进行整体调试和检查,确保各个部件的合理配合和正常运行。
然后对配电箱进行涂装,提高外观的美观性和防腐性。
总结起来,配电箱的制作工艺流程主要包括确定设计方案、准备材料和零部件、钣金加工、内部组装、功能测试、整体调试和涂装。
这些步骤的顺序和每个步骤的细节都需要严格按照标准和要求进行操作,确保配电箱的质量和可靠性。
配电箱(柜)体制造工艺1. 序言配电箱(柜)体结构是低压开关柜组合基础,因此柜体制造工艺就成了基础的基础。
作为柜体它既要满足各电器单元的组合功能条件(如型式的统一,组合的标准,功能的分配等),还要满足柜体的固有要求(如坚固、整齐美观、调整容易等)。
由于柜体结构要求不一,以及制造单位加工手段不一,它们的制造工艺就不能强求完全一致。
但制造中也存在带普遍意义的较关键的工艺特点,现将这些特点结合柜体结构选择作些简要介绍。
2. 配电箱(柜)体结构和工艺特点对于柜体结构及其工艺大致可以从:结构形式、连接方式、构件取材等方面加以区分。
2.1从结构形式上分a.固定式:能满足各电器元件可*地固定于柜体中确定的位臵。
柜体外形一般为立方体,如屏式、箱式等,也有棱台体如台式等。
这种柜有单列,也有排列。
为了保证柜体形位尺寸,往往采取各构件分步组合方式,一般是先组成两片或左右两侧,然后再组成柜体,或先满足外形要求,再顺次连接柜体内务支件。
组成柜体各棱边的零件长度必须正确(公差取负值),才能保证各方面几何尺寸,从而保证整体外形要求。
对于柜体两侧面,固考虑排列需要,中间不能有隆起现象。
另外从安装角度考虑,底面不能有下陷现象。
在排列安装中,地基平整是先决条件,但干整度和柜体本身都有一定误差,在排列中要尽量抵消横向差值,而不要造成差值积累,因为差值积累将造成柜体变形,影响母线联结及产生组件安装异位、应力集中,甚至影响电器寿命。
故在排列时宜用地基最高点为安装参考点,然后逐步垫正扩排,在底面干整度较理想并可预测条件下,也可采取由中间向两侧扩排方式,使积累差值均布。
为了易于调整,抵消公差积累,柜体宽度公差都取负值。
柜体的各个构件结合体完成以后,视需要还应进行整形,以满足各部分形位尺寸要求。
对定型或批量较大的柜体制造时应充分考虑用工装夹具,以保证结构的正确统一,夹具的基准面以取底面为妥,夹具中的各定位块布臵以工作取出方便为准,对于柜体的外门等因易受运输和安装等影响,一般在安装时进行统一调整。
配电箱制作工艺流程配电箱是一种用于电能分配和控制的设备,是电力系统中不可或缺的一部分。
配电箱的制作工艺流程是指从开始到完成配电箱的整个制作过程。
下面将介绍配电箱制作工艺流程的详细步骤。
第一步:设计方案在配电箱制作工艺流程中,设计方案是非常重要的一步。
首先,需要根据用户需求和电路要求确定配电箱的规格和功能。
然后,根据规格和功能要求,设计配电箱的结构、布局和外观。
设计方案需要考虑到配电箱的耐压、绝缘、散热等性能要求,确保配电箱的安全可靠和符合标准。
第二步:材料采购在设计方案确定后,需要采购所需的配电箱制作材料。
配电箱通常由金属材料制成,如冷轧钢板、不锈钢板等。
除了金属材料,还需要采购配电箱所需的配件和附件,如断路器、熔断器、接线端子等。
材料采购要注意材料的质量和规格是否符合要求,确保后续工艺能够顺利进行。
第三步:材料加工在材料采购完成后,需要进行相应的材料加工。
首先,根据设计方案,将金属板材进行切割,得到配电箱的各个零部件。
然后,对切割好的零部件进行弯曲、冲压等加工工艺,使其符合设计要求的形状和尺寸。
材料加工需要使用相应的加工设备和工具,如剪板机、折弯机等,确保零部件的加工精度和质量。
第四步:组装安装材料加工完成后,需要对配电箱的各个零部件进行组装安装。
首先,将配电箱的外壳零部件进行焊接、螺栓连接等固定方式的组装。
然后,将内部的电器元件进行安装,如断路器、熔断器、接线端子等。
组装安装需要按照设计方案和相关标准进行,确保配电箱的安全可靠和符合要求。
第五步:电气连接在组装安装完成后,需要进行配电箱的电气连接。
首先,根据电路图纸和接线规范,进行逐一的电气连接。
连接过程中需要注意接线的正确性和可靠性,避免短路、漏电等安全问题。
同时,还需要进行电气测试,确保配电箱的电路连接正常和符合要求。
第六步:质量检验在配电箱制作工艺流程的最后一步,需要进行质量检验。
质量检验包括外观质量检查、尺寸精度检验、电气性能检测等方面。
高低压成套开关柜装配加工生产工艺流程
设计依据 1.壳体加工生产成品出厂试验成成
1.用户提供原始数
2.电器元件、标准件检拼 1.常规检验品品入
2.技术协议或技术条件及外协件、外购件采购 2.机械操作试验出包
合同备忘录 3. 元器件装配验台 3.电气性能试验厂装库
4. 生产说明 4.二次配接线 4.工频耐压试验检
5.一次母线加工 5.特种性能或参数(用户验
提出)检查及试验
精选范本,供参考!
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】
精选范本,供参考!。
配电箱生产工艺流程《配电箱生产工艺流程》配电箱是用于配电和控制电气设备的设备,通常用于工业、商业和住宅建筑中。
配电箱的生产工艺流程是一个复杂的过程,涉及到多个步骤和工艺。
下面是一般配电箱生产的工艺流程:1. 设计阶段:首先,需要通过专业的设计团队进行配电箱的设计。
设计团队需要根据客户的需求和使用场景,确定配电箱的尺寸、结构、电气元件布置等方面的设计。
设计团队通常会使用CAD软件进行设计,并根据设计图纸确定生产所需的材料清单。
2. 材料准备:根据设计图纸,生产工厂需要准备所需的材料,包括金属板材、电器元件、绝缘材料等。
材料的准备需要严格按照设计图纸和生产规范进行,以确保生产出的配电箱符合质量标准。
3. 材料加工:接下来,金属板材需要进行切割、折弯、冲孔等加工工艺,以制作出配电箱的外壳和隔板。
这些加工工艺需要精密的设备和操作技术,以确保配电箱的结构牢固、外观美观。
4. 零部件安装:在外壳和隔板加工完成之后,需要进行电器元件的安装。
这些元件包括断路器、熔断器、接线端子等,它们需要按照设计图纸的布局进行安装,同时进行正确的电气连接。
5. 绝缘处理:配电箱内部需要进行绝缘处理,以确保电气元件之间不会发生短路或漏电等问题。
这通常涉及到绝缘材料的贴合和加工,以及绝缘层的测试和验收。
6. 质量检验:在配电箱生产完成之后,需要进行严格的质量检验。
检验部门会对外观质量、尺寸精度、电气连接、使用性能等方面进行检测,以确保配电箱符合相关的标准和要求。
7. 包装和出厂:最后,符合质量标准的配电箱会经过包装和标识,然后出厂交付给客户。
以上是一般配电箱生产工艺流程的简要介绍,不同类型和规格的配电箱可能会有一些差异,但整体的生产过程大致类似。
配电箱的生产需要严格的管理和品质管控,以确保生产出的配电箱安全可靠、性能稳定。
配电箱生产工艺流程配电箱生产是电力行业中重要的环节之一,其生产工艺流程包含以下几个步骤:首先是零部件准备阶段。
配电箱的生产过程需要多种不同的零部件,包括箱体、断路器、保护装置等。
在这一阶段,工人需要对这些零部件进行准备工作,如清洗、涂漆、切割等。
接下来是装配阶段。
在这个阶段,各个零部件开始组装成为一个完整的配电箱。
首先,工人会将箱体的各个部件组装在一起,然后安装断路器、保护装置等电器设备。
这个过程需要仔细操作,确保每个零部件的安装位置正确,连接紧固,以确保配电箱的正常运行。
第三个步骤是连接器安装。
配电箱中的连接器起到连接电线和电缆的作用,是保证电力传输的重要组成部分。
在这个阶段,工人会将连接器安装在配电箱的适当位置,并连接到相应的电线和电缆。
这个过程需要注意连接器的选择和正确插接,以确保电力连接的稳定和安全。
第四个步骤是检测与调试。
在配电箱生产完成后,需要对其进行检测和调试,以确保其质量和性能达到要求。
在检测阶段,工人会使用专业的仪器和设备对配电箱进行各项功能和安全性能的测试,包括电压测量、电流测量、漏电测试等。
如果配电箱存在问题,需要对其进行调试或修复,直至通过所有测试为止。
最后一个步骤是包装与发货。
在配电箱生产完成后,需要对其进行包装,以保证其在运输过程中不受损。
通常,配电箱会使用木箱或纸箱进行包装,并加以防震和防潮处理。
包装完成后,配电箱可以发货给客户或进入仓库存储,待客户需要时进行交付。
综上所述,配电箱生产的工艺流程包含了零部件准备、装配、连接器安装、检测与调试以及包装与发货等多个步骤。
每个步骤都需要精心操作和严格检测,以确保配电箱的质量和性能符合要求。
只有通过科学的生产工艺流程,才能生产出安全可靠的配电箱产品。
技术文件之一配电箱生产工艺规程拟制:xxx审核:xxx批准:xxxxxxxxxxxxxxxxxxxx二○○九年三月一日发布配电箱生产工艺规程版本/版次:C/O 编号:JW-01第一章总则第1.1条为贯彻GB7251-97《低压成套开关设备》标准,加强企业管理,保证产品质量,特制定本规程。
第1.2条本规程适用于按GB7251-97《低压成套开关设备》标准生产的低压成套开关设备。
第1.3条本规程对生产成套开关设备的原材料、工艺过程、产品检验及运输出厂各环节作了相应的技术规定,是企业从事成套开关设备生产的技术依据。
第1.4条生产部门应严格执行本规程,并结合生产实际,制订相应的操作细则。
第二章原材料的技术要求第2.1条不锈钢板第2.1.1条不锈钢板采用1.0~1.5S×1220×2440mm等3042B亚光或磨砂不锈钢板,各项技术指标应符合GBT4237-92标准规定的要求。
第2.1.2条不同牌号,不同规格的钢板应分类整齐码放,方便起用,平码时应清除基地异物,防止钢板变形。
第2.2条冷轧钢板第2.2.1条冷轧钢板采用Q195或Q235优质冷轧钢板。
第2.2.2条冷轧薄板的采用规格为1~1.5×1250×2500mm等,其技术条件应符合GB/T11253-1989《优质碳素结构钢》生产标准的有关规定。
第2.2.3条不同规格的钢板应分类整齐码放、方便起用。
平码时应清除场地异物,并用支架或枕木托起防潮。
第2.3条电器元件第2.3.1条主要电器元件必须采用符合国家强制性(CCC)认证要求的相关优质产品;如人民电器集团,万家电器集团等的相关合格产品,以确保成套后的产品质量。
第2.3.2条电器元件购物进到货后,必须分类码放于干燥的仓库内,数量不大的可分类置放于货架上,暂时不用的不要拆除包装,以免污染受潮,影响质量。
第2.4条一次线第2.4.1条一次线应采用牌号为T2的纯(紫)铜排或铝排,其技术性能必须符合GB2059-89中关于导电器材的要求,机械性能符合YB459-64的要求。
第2.4.2条不同规格的紫铜排应分类码放,短期不用时应注意防潮,并远离腐蚀性气体,以免表面锈损,影响导电质量。
第2.5条二次线第2.5.1条二次线分电压线与电流线两种,电压线采用截面积为1.5~2.5mm2的塑铜软线,电流线采用截面积为2.5~4mm2塑铜软线。
第2.5.2条所有二次导线的技术指标必须符合GB466-64中有关导线生产的要求。
第2.5.3条不同规格的导线必须分类码放,方便识别取用。
第2.6条标准件第2.6.1条标准件包括M8×16、M8×25、M5×60、M4×20螺丝;M8、M5、M4螺帽;φ8、φ4平垫、弹簧垫等。
第2.6.2条标准件必须符合GB30-76等国家相关产品的标准规定的技术要求。
第2.6.3条标准件必须分类置放、方便取用、注意防潮。
第三章生产设备的技术要求第3.1条生产设备是指加工该产品的相关设备如:剪板机、折边机、压力机、电焊机、金工模具等。
第3.2条剪板机第3.2.1条剪板机的加工性能必须符合相关产品的技术要求,经过加工后的板料切口必须平整、无卷边、毛刺、变形等。
第3.2.2条剪板机必须安放平稳,机构运转灵活,操作系统正常。
第3.3条折弯机第3.3.1条折弯机分手动与电动两种,手动折边机要求机构灵巧、操作轻便;电动折边机,必须安装平稳、基础牢固、润滑充分、机构灵活、操作系统正常、准确。
第3.3.2条折边机的性能必须符合相关产品生产的技术要求。
第3.4条压力机第3.4.1条压力机的加工性能必须符合相关产品的技术要求第3.4.2条压力机必须基础牢固、安装平稳、润滑充分、机构灵活、操作系统正常、准确。
第3.5条金工模具第3.4.1条金工模具必须符合相关产品生产的技术要求。
第3.4.2条不同规格的金工模具必须统一编号标识,并分类码放于固定的货架上方便查找。
第3.4.3条适时检修金工模具,已确保模具配合间隙以及刃口的锐利度,达到产品加工要求。
第3.6条电焊机第3.5.1条电焊机应选用二氧化碳保护焊机或亚弧焊机,各项技术指标必须符合国家标准中关于焊机生产的技术要求,与之配套使用的气瓶及压力表也应符合相关技术标准要求。
第3.5.2条电焊机必须有专人使用,保养和维护,注意防潮。
第3.5.3条电焊机在工作状态下(使用中)不能调节电流,以免损坏。
第3.7条角磨机第3.6.1条角磨机的技术性能必须符合相关产品的技术要求。
第3.6.2条角磨机必须有专人妥善保管和维护,注意防潮,防止碰撞,确保使用安全。
第3.8条喷塑设备第3.7.1条喷塑设备包括静电喷涂机和粉末收集装置(电收尘器)。
第3.7.2条静电喷涂机的性能必须符合相关技术条件的性能要求。
第3.7.3条静电喷涂机必须有专人保养和维护,注意防潮。
第3.7.4条粉末收集装置必须与静电喷涂机匹配,收集罩口合适,吸收能力良好。
第3.7.5条粉末收集装置必须定期清扫,及时清取沉积粉末,以便回收使用,保证足够收尘空间。
第3.9条烘烤设备第3.8.1条烘烤设备包括烘房、零件烘烤车架等。
第3.8.2条烘烤房的建造必须符合,升温快,保温性能好,容积适当,方便进出货等技术条件。
第3.8.3条零件烘烤车架。
必须符合牢固、稳定、结构设计合理,推动灵活等技术要求。
第四章半成品技术要求第4.1条下料(剪板)第4.1.1条为确保同类工件的互换性,下料时必须采用工装定位。
第4.1.2条为确保工件的几何尺寸误差不超过零件公差要求,批量下料前,必须先行试剪(首件检验);只有在首检确认合格后,才能进行批量下料。
第4.1.3条大批量下料时,亦需随机抽检(自检),以防因工装移位而造成下料不符合要求。
第4.2条开孔、去角第4.2.1 为确保零件开孔、去角尺寸的准确性与同类零件间的互换性,开孔、去角必须使用相关零件模具与工装定位生产。
第4.2.2 为确保工件的几何尺寸误差不超过图纸要求,批量加工时,在模具或定位工装固定后,要先行试加工(首件检验)。
严格校对尺寸公差与位置公差,确认无误后再行加工。
第4.3条折边、成型第4.3.1条为确保折边成型后的一次合格率及其同类零件的互换性,折边时必须使用靠模等工装定位进行加工。
第4.3.2条折边加工批量生产前,必须先行小样试折加工(代首件检验),严格校对几何尺寸,确认无误后再行加工。
第4.4条焊接成型第4.4.1条零件焊接成型前,必须先去尽焊件焊口油污、铁锈等,确保焊接质量。
第4.4.2条为确保焊接成型后几何尺寸的准确性与统一性,焊接时必须使用胎模,靠模等定型定位器具。
第4.5条打磨、抛光第4.5.1条产品焊接成型后,必须对焊口进行打磨抛光,使之表面平整,光洁。
第4.5.2条打磨、抛光零件时,要注意循序渐进,不要用力过猛或在一个地方停留太久,以免局部过热而使工件退火变色,损伤工件表面质量。
第4.6条半成品管理第4.6.1条半成品成型后,暂时不组装的,应分类妥善保管,轻拿轻放,严禁抛掷,以免变形而影响产品质量。
第4.6.2条半成品必须分类按顺序码放,方便起用。
第五章半成品的表面处理第5.1条去污除油第5.1.1条去污除油采用K-12型常温脱脂剂。
第5.1.2条除脂剂的盛器可采用普通A3钢板制造。
第5.1.3条把半成品放入盛有脱脂剂的容器中侵泡2-5分钟,略加搅动,然后捞起放入清水池中漂洗干净。
第5.2条酸洗除锈第5.2.1条生锈后的工件必须除锈酸洗除锈采用工业盐酸(HCL)。
第5.2.2条盛装盐酸用的容器酸洗槽需用聚氯乙稀板等耐酸材料制造。
第5.2.3条把除油洗尽后的工件徐徐放入配制好的盐酸溶液中,浸泡5到10分钟,除尽表面锈斑,然后放入清水中漂洗。
第5.3条磷化第5.3.1条钢板件的磷化采用K-41型常温快速磷化液。
第5.3.2条磷化液的容器磷化槽宜用聚氯乙稀板等耐酸材料制造。
第5.3.3条将漂洗干净的工件放入盛有足够磷化液中浸泡7到10 分钟,待工件金属表面形成一层磷化膜即可;清水漂洗后晒干或烘干(祥见《酸洗磷化作业指导书》)。
第5.4条喷塑第5.4.1条喷塑原料,采用聚脂树脂等粉末涂料。
第5.4.2条将磷化好的干燥工件,用铁勾挂于粉末收集装置罩口前端喷涂设备的阴极上,用喷枪向工件表面均匀喷涂相关聚脂粉末直到符合工艺要求为止。
第5.5条烘烤第5.5.1条零件喷涂工序完成后,应将工件轻轻悬挂于烘烤车架上或置于烘烤盘上。
第5.5.2条将装满待烤零件的烘烤车缓缓推入烘烤房内,关闭好烤房门。
然后,升温、烘烤。
第5.5.3条烘烤时,温度控制在180℃~185℃之间高温保持,时间为20~22分钟。
第六章箱体组装及电器安装第6.1条箱体组装第6.1.1条箱体组装一般应遵循先下面后上面,先里面后外面,先零件后部件,先整体后单件的顺序。
第6.1.2条对需组装后保证的尺寸,应在组装时加以调整。
第6.1.3条零部件组装时应轻拿轻放,防止碰撞,避免对已处理过的表面造成损害。
第6.2条门体安装第6.2.1条门体的安装应符合,位置准确,开启自如,关闭良好的原则。
第6.2.2条外门安装前,必须与箱体一道印刷好相关字符,如型号、名称及“止步高压危险”、“电力是商品、用电须交钱”等字样。
第6.2.3条内门安装同样应符合不刮不碰,开启自如,关闭良好的原则。
第6.3条门锁的安装第6.3.1条内门配带有封铅孔的暗锁,外门配带柄的并有匙孔罩的不锈钢明锁。
第6.3.2条门锁的安装应符合,开启灵活,锁闭牢固自如的原则。
第6.4条电器元件的安装第6.4.1条电器元件的安装,应符合相关图纸的技术要求。
第6.4.2条电器元件安装应牢固可靠,相对位置距离应符合GB7251-97《低压成套开关设备》规定要求。
第6.5条一次线的安装第6.5.1条一次线铜排在安装前必须进行搪锡,接头处(必要时)应进行压花处理,以确保层面接触良好。
第6.5.2条一次线铜排成型搪锡后,非连接部位(必要时)须用绝缘热缩管裹套。
第6.5.3条一次线铜排必须安装稳定,相互间及与元器件间的连接点,必须接触充分,连接牢靠。
第6.6条二次线的安装第6.6.1二次线的安装必须符合相关图纸的技术要求。
第6.6.2二次线的两端接头处必须套上永久性的字码管,方便查对。
第6.6.3二次线表敷设完后,用缠绕管绕紧扎牢,其走线方式,应符合美观整齐的原则。
第七章产品检验第7.1条产品检验第7.1.1条产品的外形检验按照GB7251-97《低压成套开关设备》相关技术要求进行。
第7.1.2条成品的技术性能参数,按相关技术文件要求进行检验。
第7.1.3条检验合格的产品,必须出具检验报告并按规定粘贴CCC标志。
第八章产品的包装、保管及运输第8.1条产品的包装第8.1.1条产品包装前,应在箱内配置相关技术文件资料。
