配电箱、金属表箱钣金加工工艺流程及表面处理

金属表箱、配电箱全套钣金件加工工艺流程及表面处理一、材料的选用钣金加工一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。

1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。

2．热轧板SHCC，材料T≥3.0mm,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。

3．镀锌板SECC、SGCC。

SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。

4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。

561237910234579．尺寸较多的地方要加放大图10．需喷涂保护地方须表示四、钣金加工的工艺流程根据钣金件结构的差异，工艺流程可各不相同，但总的不超过以下几点。

1、下料：下料方式有各种，主要有以下几种方式①．剪床：是利用剪床剪切条料简单料件，它主要是为模具落料成形准备加工，成本低，精度低于0.2，但只能加工无孔无切角的条料或块料。

②．冲床：是利用冲床分一步或多步在板材上将零件展开后的平板件冲裁成形各种形状料件，其优点是耗费工时短，效率高，精度高，成本低，适用大批量生产，但要设计模具。

③．NC数控下料，NC下料时首先要编写数控加工程式，利用编程软件，将绘制的展开图编写成NC数拉加工机床可识别的程式，让其根据这些程式一步一刀在平板上冲裁各构形状平板件，但其结构受刀具结构所至，成本低，精度于0.15。

④．镭射下料，是利用激光切割方式，在大平板上将其平板的结构形状切割出来，同NC下料一样需编写镭射程式，它可下各种复杂形状的平板件，成本高，精度于0.1.⑤．锯床：主要用下铝型材、方管、图管、圆棒料之类，成本低，精度低。

2、钳工：沉孔、攻丝、扩孔、钻孔沉孔角度一般120℃，用于拉铆钉，90℃用于沉头螺钉，攻丝英制底孔。

钣金工艺流程钣金加工是一种广泛应用于各种工业领域的加工方法，它通过对金属板材进行切割、折弯、冲压、焊接等工艺，将原材料加工成所需形状和尺寸的零部件。

钣金工艺流程是指在进行钣金加工时，所需要经历的一系列工艺步骤和流程。

下面将详细介绍钣金工艺流程的具体内容。

首先，钣金加工的第一步是设计图纸。

设计图纸是整个钣金加工流程的基础，它需要准确地表达所需加工零部件的形状、尺寸、材质等信息。

在设计图纸中，需要考虑到零部件的结构特点、工艺要求和实际应用环境，确保加工出的零部件能够满足使用要求。

接下来是材料准备。

根据设计图纸的要求，选择合适的金属板材作为加工材料。

在进行材料准备时，需要考虑到材料的厚度、硬度、强度等特性，以及零部件的实际使用环境和要求，选择合适的材料进行加工。

第三步是切割加工。

切割是钣金加工中的关键步骤，它直接影响到零部件的尺寸精度和加工质量。

常见的切割加工方法包括剪切、冲孔、激光切割等，根据设计图纸的要求，选择合适的切割方法进行加工。

随后是成型加工。

成型是将切割好的金属板材通过折弯、弯曲、拉伸等工艺加工成所需形状的步骤。

在进行成型加工时，需要考虑到金属板材的弹性变形特性，合理设计成型工艺，确保加工出的零部件能够满足设计要求。

然后是焊接组装。

对于一些复杂的零部件，需要通过焊接工艺将多个部件进行组装。

焊接是将金属材料通过加热熔化，然后冷却固化，将两个或多个部件连接在一起的工艺。

在进行焊接组装时，需要考虑到焊接工艺的选择、焊接接头的质量要求等因素。

最后是表面处理。

表面处理是为了提高零部件的表面质量和耐腐蚀性能，常见的表面处理方法包括喷涂、镀锌、阳极氧化等。

在进行表面处理时，需要根据零部件的实际使用环境和要求，选择合适的表面处理方法，确保零部件能够具有良好的外观和使用性能。

综上所述，钣金工艺流程是一个复杂而严谨的加工过程，它需要设计、材料准备、切割、成型、焊接组装和表面处理等一系列工艺步骤的有机组合。

只有严格按照工艺流程进行操作，才能够保证加工出的零部件具有良好的质量和性能，满足实际应用的要求。

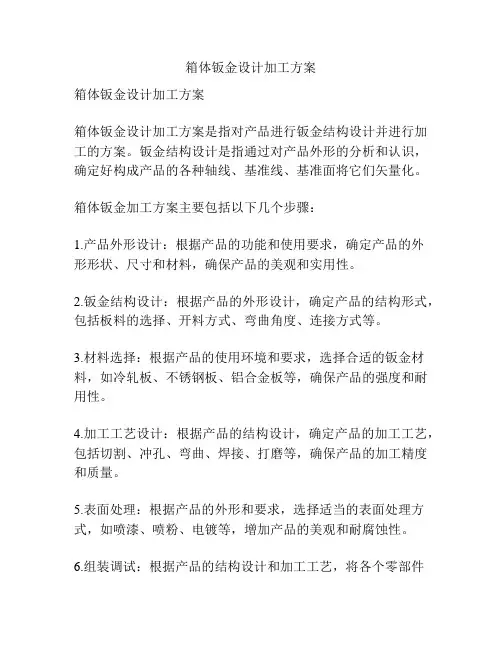

箱体钣金设计加工方案
箱体钣金设计加工方案
箱体钣金设计加工方案是指对产品进行钣金结构设计并进行加工的方案。

钣金结构设计是指通过对产品外形的分析和认识，确定好构成产品的各种轴线、基准线、基准面将它们矢量化。

箱体钣金加工方案主要包括以下几个步骤：
1.产品外形设计：根据产品的功能和使用要求，确定产品的外
形形状、尺寸和材料，确保产品的美观和实用性。

2.钣金结构设计：根据产品的外形设计，确定产品的结构形式，包括板料的选择、开料方式、弯曲角度、连接方式等。

3.材料选择：根据产品的使用环境和要求，选择合适的钣金材料，如冷轧板、不锈钢板、铝合金板等，确保产品的强度和耐用性。

4.加工工艺设计：根据产品的结构设计，确定产品的加工工艺，包括切割、冲孔、弯曲、焊接、打磨等，确保产品的加工精度和质量。

5.表面处理：根据产品的外形和要求，选择适当的表面处理方式，如喷漆、喷粉、电镀等，增加产品的美观和耐腐蚀性。

6.组装调试：根据产品的结构设计和加工工艺，将各个零部件
进行组装，进行必要的调试和测试，确保产品的功能和性能。

7.质量控制：在整个加工过程中，进行严格的质量控制，包括原材料的检验、加工过程的监控和成品的检测，确保产品的质量和可靠性。

以上是箱体钣金设计加工方案的主要内容，在实际操作中，还需要根据具体产品的要求和生产条件进行适当的调整和改进。

通过合理的钣金设计和加工工艺，可以提高产品的质量和竞争力，满足客户的需求。

钣金加工工艺流程
《钣金加工工艺流程》
钣金加工是一种机械加工技术，广泛应用于汽车制造、电子设备制造、建筑装潢等行业。

钣金加工工艺流程包括下料、冲压成型、焊接、喷漆等环节。

首先是下料环节，通常由设备将原材料进行切割和裁剪，如钢板、铝板等。

下料之后，需要进行冲压成型，通过模具设备进行冲压加工，将材料制作成所需的形状。

这个环节需要精准的模具设计和操作技术，以确保产品的精度和质量。

接下来是焊接环节，将冲压成型的零件通过焊接设备进行连接，形成成品。

焊接需要具备一定的技术和经验，以确保焊接点的牢固性和美观性。

在完成焊接之后，还需要进行打磨和表面处理，以确保产品的光滑度和平整度。

最后是喷漆环节，将产品进行表面涂装，增加产品的美观性和耐腐蚀性。

喷漆需要考虑颜色、厚度、均匀度等因素，以确保产品符合要求。

钣金加工工艺流程涉及多个环节，需要各个环节的设备和操作工艺配合协调，以确保最终产品的质量和成色。

随着科技的发展和设备的更新，钣金加工技术也在不断创新，为各行业提供更高质量的产品。

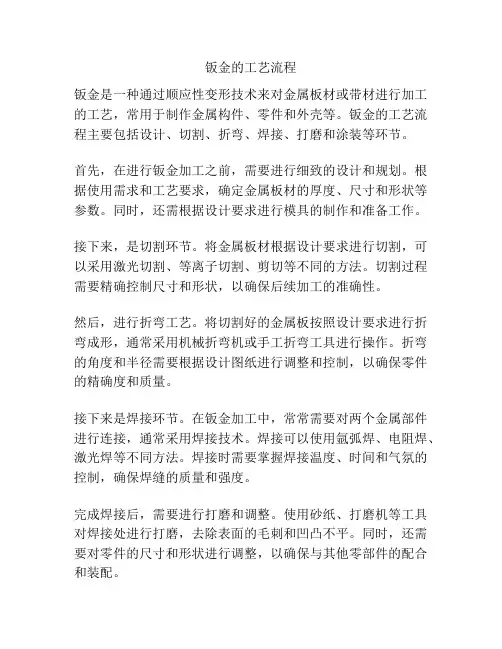

钣金的工艺流程钣金是一种通过顺应性变形技术来对金属板材或带材进行加工的工艺，常用于制作金属构件、零件和外壳等。

钣金的工艺流程主要包括设计、切割、折弯、焊接、打磨和涂装等环节。

首先，在进行钣金加工之前，需要进行细致的设计和规划。

根据使用需求和工艺要求，确定金属板材的厚度、尺寸和形状等参数。

同时，还需根据设计要求进行模具的制作和准备工作。

接下来，是切割环节。

将金属板材根据设计要求进行切割，可以采用激光切割、等离子切割、剪切等不同的方法。

切割过程需要精确控制尺寸和形状，以确保后续加工的准确性。

然后，进行折弯工艺。

将切割好的金属板按照设计要求进行折弯成形，通常采用机械折弯机或手工折弯工具进行操作。

折弯的角度和半径需要根据设计图纸进行调整和控制，以确保零件的精确度和质量。

接下来是焊接环节。

在钣金加工中，常常需要对两个金属部件进行连接，通常采用焊接技术。

焊接可以使用氩弧焊、电阻焊、激光焊等不同方法。

焊接时需要掌握焊接温度、时间和气氛的控制，确保焊缝的质量和强度。

完成焊接后，需要进行打磨和调整。

使用砂纸、打磨机等工具对焊接处进行打磨，去除表面的毛刺和凹凸不平。

同时，还需要对零件的尺寸和形状进行调整，以确保与其他零部件的配合和装配。

最后是涂装环节。

根据设计要求和使用环境，对钣金零件进行喷涂或电泳涂装。

涂装可以提供保护层，增加零件的耐腐蚀性和美观度。

在涂装过程中，需要注意喷涂的厚度、均匀性和涂层的附着力。

总结起来，钣金工艺流程包括设计、切割、折弯、焊接、打磨和涂装等环节。

每个环节都需要严格控制和操作，以确保钣金零件的质量和精度。

钣金工艺在制造业中应用广泛，其成形速度快、成本低廉、零件精度高，被广泛用于汽车制造、电子设备、家电、建筑等领域。

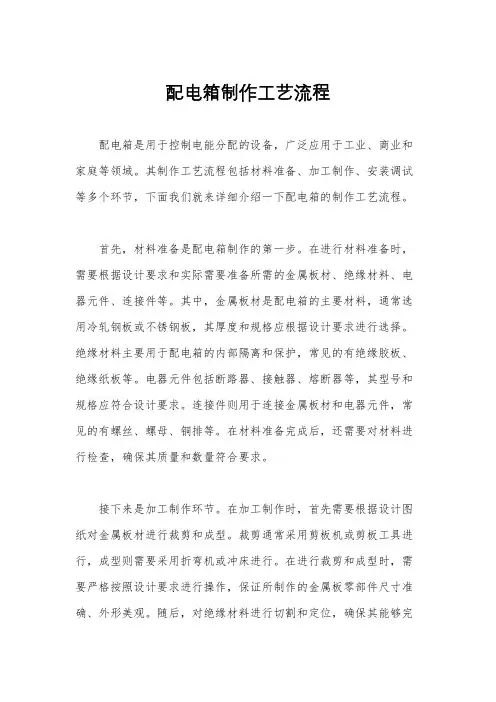

配电箱制作工艺流程配电箱是用于控制电能分配的设备，广泛应用于工业、商业和家庭等领域。

其制作工艺流程包括材料准备、加工制作、安装调试等多个环节，下面我们就来详细介绍一下配电箱的制作工艺流程。

首先，材料准备是配电箱制作的第一步。

在进行材料准备时，需要根据设计要求和实际需要准备所需的金属板材、绝缘材料、电器元件、连接件等。

其中，金属板材是配电箱的主要材料，通常选用冷轧钢板或不锈钢板，其厚度和规格应根据设计要求进行选择。

绝缘材料主要用于配电箱的内部隔离和保护，常见的有绝缘胶板、绝缘纸板等。

电器元件包括断路器、接触器、熔断器等，其型号和规格应符合设计要求。

连接件则用于连接金属板材和电器元件，常见的有螺丝、螺母、铜排等。

在材料准备完成后，还需要对材料进行检查，确保其质量和数量符合要求。

接下来是加工制作环节。

在加工制作时，首先需要根据设计图纸对金属板材进行裁剪和成型。

裁剪通常采用剪板机或剪板工具进行，成型则需要采用折弯机或冲床进行。

在进行裁剪和成型时，需要严格按照设计要求进行操作，保证所制作的金属板零部件尺寸准确、外形美观。

随后，对绝缘材料进行切割和定位，确保其能够完整覆盖在金属板内部，起到隔离和保护作用。

同时，对电器元件进行安装，连接件进行焊接或螺栓连接，形成配电箱的基本结构。

在加工制作过程中，需要注意操作安全，严格遵守操作规程，确保加工制作质量和安全。

最后是安装调试环节。

在安装调试时，首先需要对配电箱的内部进行清洁和检查，确保无杂物和异物。

随后，将已制作好的金属板零部件进行组装，安装绝缘材料和电器元件，连接线路和接线端子。

在进行安装时，需要注意线路的连接正确、紧固件的牢固，确保配电箱的安全和可靠。

随后，进行配电箱的电气测试和功能调试，确保其符合设计要求和使用要求。

在调试完成后，还需要对配电箱进行外观检查和防腐处理，确保其外观美观、耐用。

通过以上的材料准备、加工制作、安装调试等环节，配电箱的制作工艺流程就完成了。

钣金制作的基本工艺钣金制作是一种常见的加工工艺，广泛应用于机械制造、电子设备、汽车制造、建筑装潢等领域。

它是指通过对金属板材进行切割、弯曲、冲压、焊接等工序，将金属板材进行加工成各种形状和尺寸的零件或产品的工艺。

钣金制作的基本工艺包括以下几个方面：1. 原料准备：根据产品要求和设计图纸，选择合适的金属板材作为原料。

常用的金属板材有冷轧板、热轧板、不锈钢板等。

根据需要，还需要进行切割、裁剪等工序，将原料制作成合适的尺寸。

2. 表面处理：在钣金制作过程中，为了提高金属板材的表面质量和使用寿命，常常需要进行表面处理。

常见的表面处理方法有除油、除锈、酸洗、电泳涂装等。

通过表面处理，可以提高金属板材的耐腐蚀性和外观质量。

3. 制作模具：根据产品的形状和工艺要求，制作相应的模具。

模具的设计和制作直接影响到钣金制作的精度和效率。

常用的模具有剪床、冲床、弯曲机等。

4. 切割：根据产品的尺寸要求，使用切割设备将金属板材切割成所需的形状和尺寸。

常用的切割方法有剪切、切割、火焰切割、等离子切割等。

5. 弯曲：将金属板材通过模具进行弯曲成所需的角度和形状。

弯曲是钣金制作中最常见的工艺之一，常用的弯曲设备有折弯机、滚弯机、折弯刀等。

6. 冲压：通过模具的冲击力，将金属板材冲压出所需的孔洞、凹凸形状等。

冲压是钣金制作中常用的工艺之一，广泛应用于汽车制造、电子设备等领域。

7. 焊接：将多个金属板材通过焊接工艺连接在一起，形成整体的零件或产品。

常用的焊接方法有电焊、气焊、激光焊等。

8. 整理检验：对制作好的钣金进行整理，包括去除毛刺、倒角、抛光等。

同时进行产品的外观检验和尺寸检验，确保产品的质量和精度。

上述是钣金制作的基本工艺流程，根据不同的产品需求和设计要求，可能会有所变化。

钣金制作工艺的精度和质量要求较高，需要经验丰富的工艺师傅和先进的设备来完成。

钣金制作的基本工艺不仅仅包括上述提到的几个方面，还有一些相关的工序和注意事项。

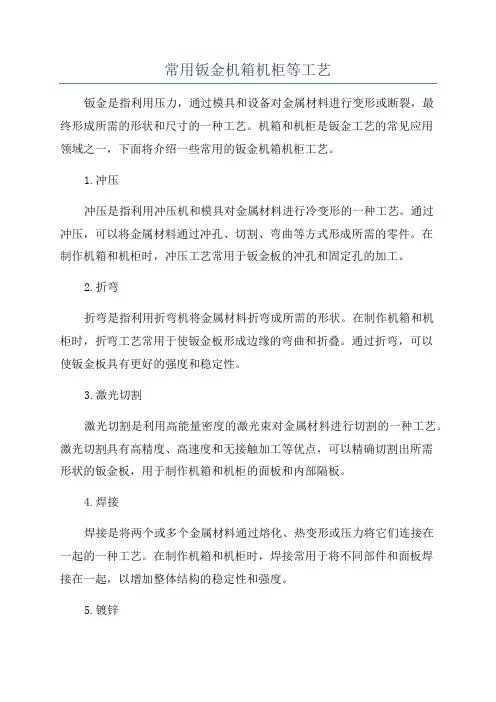

常用钣金机箱机柜等工艺钣金是指利用压力，通过模具和设备对金属材料进行变形或断裂，最终形成所需的形状和尺寸的一种工艺。

机箱和机柜是钣金工艺的常见应用领域之一，下面将介绍一些常用的钣金机箱机柜工艺。

1.冲压冲压是指利用冲压机和模具对金属材料进行冷变形的一种工艺。

通过冲压，可以将金属材料通过冲孔、切割、弯曲等方式形成所需的零件。

在制作机箱和机柜时，冲压工艺常用于钣金板的冲孔和固定孔的加工。

2.折弯折弯是指利用折弯机将金属材料折弯成所需的形状。

在制作机箱和机柜时，折弯工艺常用于使钣金板形成边缘的弯曲和折叠。

通过折弯，可以使钣金板具有更好的强度和稳定性。

3.激光切割激光切割是利用高能量密度的激光束对金属材料进行切割的一种工艺。

激光切割具有高精度、高速度和无接触加工等优点，可以精确切割出所需形状的钣金板，用于制作机箱和机柜的面板和内部隔板。

4.焊接焊接是将两个或多个金属材料通过熔化、热变形或压力将它们连接在一起的一种工艺。

在制作机箱和机柜时，焊接常用于将不同部件和面板焊接在一起，以增加整体结构的稳定性和强度。

5.镀锌镀锌是通过将金属材料浸泡在熔融的锌液中，使其表面镀上一层锌的一种工艺。

镀锌可以防止钢材腐蚀和氧化，增加机箱和机柜的耐用性和防腐能力。

6.喷涂喷涂是将涂料通过喷枪喷射到金属表面，形成一层均匀的涂层的一种工艺。

喷涂可以增加机箱和机柜的美观度，并起到防腐和防水的作用。

7.拉伸拉伸是将金属材料放置在拉伸机上，通过拉伸力使其产生塑性变形，最终形成所需的形状的一种工艺。

拉伸工艺常用于制作机箱和机柜的拉手、支撑架等部件。

8.抛光抛光是通过磨光机和磨料将金属表面刷磨平滑，并使其呈现出反光的一种工艺。

抛光可以增加机箱和机柜的表面光洁度和质感。

以上是常用的钣金机箱机柜工艺，每种工艺在制作机箱和机柜的过程中起到不同的作用。

综合应用各种工艺，可以制作出质量优良、结构稳定的机箱和机柜。

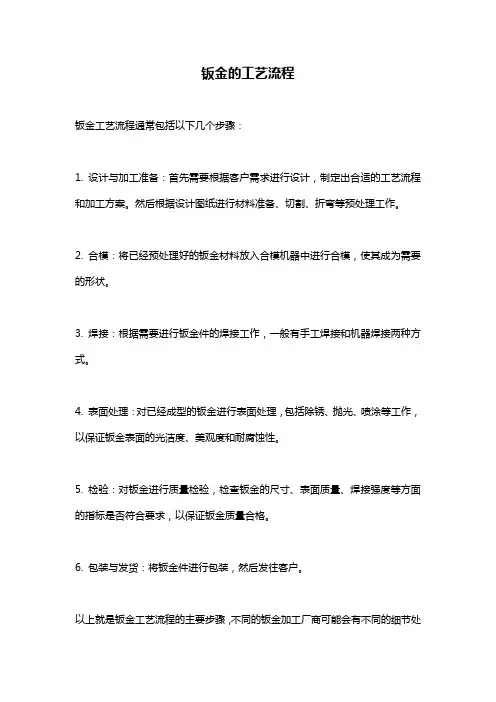

钣金的工艺流程
钣金工艺流程通常包括以下几个步骤：
1. 设计与加工准备：首先需要根据客户需求进行设计，制定出合适的工艺流程和加工方案。

然后根据设计图纸进行材料准备、切割、折弯等预处理工作。

2. 合模：将已经预处理好的钣金材料放入合模机器中进行合模，使其成为需要的形状。

3. 焊接：根据需要进行钣金件的焊接工作，一般有手工焊接和机器焊接两种方式。

4. 表面处理：对已经成型的钣金进行表面处理，包括除锈、抛光、喷涂等工作，以保证钣金表面的光洁度、美观度和耐腐蚀性。

5. 检验：对钣金进行质量检验，检查钣金的尺寸、表面质量、焊接强度等方面的指标是否符合要求，以保证钣金质量合格。

6. 包装与发货：将钣金件进行包装，然后发往客户。

以上就是钣金工艺流程的主要步骤，不同的钣金加工厂商可能会有不同的细节处
理方式。

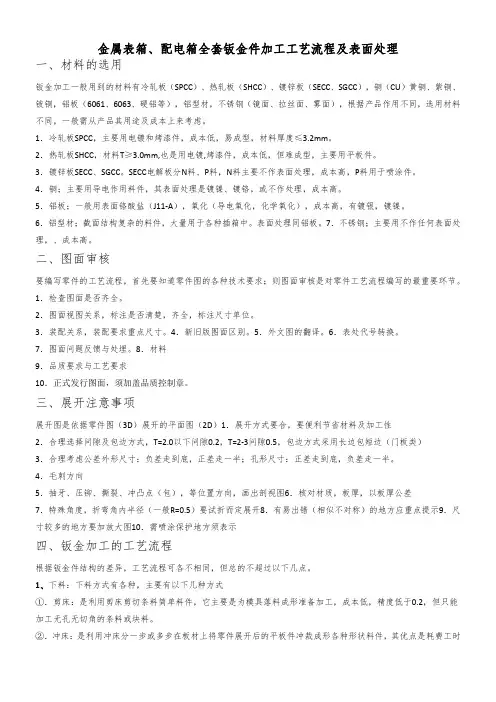

金属表箱、配电箱全套钣金件加工工艺流程及表面处理一、材料的选用钣金加工一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。

1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。

2．热轧板SHCC，材料T≥3.0mm,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。

3．镀锌板SECC、SGCC。

SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。

4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。

5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。

6．铝型材；截面结构复杂的料件，大量用于各种插箱中。

表面处理同铝板。

7．不锈钢；主要用不作任何表面处理，、成本高。

二、图面审核要编写零件的工艺流程，首先要知道零件图的各种技术要求；则图面审核是对零件工艺流程编写的最重要环节。

1．检查图面是否齐全。

2．图面视图关系，标注是否清楚，齐全，标注尺寸单位。

3．装配关系，装配要求重点尺寸。

4．新旧版图面区别。

5．外文图的翻译。

6．表处代号转换。

7．图面问题反馈与处埋。

8．材料9．品质要求与工艺要求10．正式发行图面，须加盖品质控制章。

三、展开注意事项展开图是依据零件图（3D）展开的平面图（2D）1．展开方式要合，要便利节省材料及加工性2．合理选择问隙及包边方式，T=2.0以下问隙0.2，T=2-3问隙0.5，包边方式采用长边包短边（门板类）3．合理考虑公差外形尺寸：负差走到底，正差走一半；孔形尺寸：正差走到底，负差走一半。

4．毛刺方向5．抽牙、压铆、撕裂、冲凸点（包），等位置方向，画出剖视图6．核对材质，板厚，以板厚公差7．特殊角度，折弯角内半径（一般R=0.5）要试折而定展开8．有易出错（相似不对称）的地方应重点提示9．尺寸较多的地方要加放大图10．需喷涂保护地方须表示四、钣金加工的工艺流程根据钣金件结构的差异，工艺流程可各不相同，但总的不超过以下几点。

常见钣金件加工的工艺流程钣金件加工是以金属板材为原材料，通过切割、折弯、冲孔、焊接等工艺，将金属板材加工成所需形状的零件或构件的工艺过程。

下面是常见钣金件加工的工艺流程：1.设计图纸：根据产品的需求和要求，绘制钣金件的设计图纸。

图纸需要包括零件的形状、尺寸、位置和加工要求等信息。

2.材料准备：选取合适的金属板材作为原材料，根据设计图纸的尺寸要求切割成所需大小的材料块。

3.切割：根据设计图纸的要求，将金属板材进行切割。

常见的切割方法有剪切、火焰切割、等离子切割、激光切割等。

4.折弯：将切割好的金属板材通过折弯工艺，使其得到所需的形状。

折弯可以使用手工折弯、机械折弯、液压折弯等方式进行。

5.冲孔：根据设计图纸的要求，在金属板材上进行冲孔操作。

冲孔可以使用机械冲床、数控冲床等设备进行。

6.拼接：将多个冲孔和折弯好的零件进行拼接，使用焊接、螺钉拧紧、铆接等方式固定零件的位置。

7.表面处理：通过打磨、抛光、喷漆等方式对钣金件的表面进行处理，提高其外观和功能性能。

8.装配：将加工好的钣金件与其他零件进行组装，形成最终产品，完成钣金件加工。

9.检查：对加工好的钣金件进行检查，确保其尺寸、形状、表面质量和功能等符合要求。

10.包装和发货：对合格的钣金件进行包装，以保护其在运输过程中不受损坏，然后按照客户要求进行发货。

总之，钣金件加工是一个涉及多种工艺的复杂过程，需要依靠先进的设备和熟练的技术工人来完成。

在这一过程中，每个环节的操作都需要严格按照设计图纸的要求进行，确保加工出来的钣金件满足客户的要求和使用需求。

配电柜制作钣金工艺流程
一，配电盘制作电焊工艺流程
1，设计出图
2，CAD依设计图纸编程
3，板材依CAD编程进线下料，冲孔，折弯
4，电焊依设计图纸进行焊接加工
二，配电盘制作涂装工艺流程
1，把电焊好的成品进行前处理工艺
A,把工件放在脱脂槽中去油
B,将在脱脂槽中去完油的工件放在水洗槽中清洗干净
C,将清洗干净的工件放入除锈槽中除锈
D,将除好锈的工件放在水洗槽中清洗干净
E,将清洗干净的工件放入中和槽中浸泡3至5分钟
F,将浸泡好的工件放在水洗槽中清洗干净
G,将清洗干净的工件放入磷化槽中浸泡10至15分钟
H,将浸泡好的工件放在水洗槽中清洗干净2，将前处理好的工件加热烘干
3，工件喷塑前各种准备工作
4，工件喷塑
5，将喷好塑的工件烘干
6，将烘干好无缺陷的工件堆放好。

钣金加工流程
钣金加工流程是将金属板材通过冲压、折弯、剪切、焊接等工艺，将其加工成所需形状和尺寸的零件或产品的过程。

下面是一般的钣金加工流程：
1. 首先，根据产品的设计要求，确定所需的金属板材和加工工艺。

选择适当的厚度、材质和规格的金属板材，以及能够实现设计要求的加工工艺。

2. 接下来，根据产品的设计图纸，将金属板材切割成所需大小的工件。

切割可以采用剪板机、激光切割机、火焰切割机等设备进行。

3. 在完成切割后，对工件的边缘进行整理和加工。

使用打磨机、铣刨机或抛光机等设备，去除毛刺、锋利的边缘，使工件表面光滑。

4. 对需要折弯或弯曲的工件进行折弯或弯曲处理。

将工件放置在折弯机或弯曲机上，根据设计要求进行折弯或弯曲操作，使工件呈现出所需的形状。

5. 对需要冲孔、开槽等的工件进行冲压处理。

根据设计要求，在工件上进行冲孔、开槽、倒角等操作，使用冲床等设备进行。

6. 根据需要进行焊接。

如果工件需要焊接，使用焊接设备将工件的不同部分进行焊接连接，确保焊缝牢固，无缺陷。

7. 最后，进行表面处理。

根据产品的要求，对工件进行喷涂、电镀、烤漆等表面处理，保护工件不受腐蚀和氧化。

以上是一般钣金加工流程的基本步骤。

不同的产品和加工要求会有所不同，有时还需要进行其他的附加工序，例如剪切、滚压、胀孔等。

钣金加工流程需要经验丰富的操作人员和先进的设备来完成，以确保产品的质量和准确度。

钣金制作工艺流程1. 概述钣金制作是指利用金属板材通过剪、折、弯、焊等工艺，制作成各种形状的金属制品的过程。

钣金制作工艺流程包括板材选择、裁剪、折弯、焊接、打磨等环节。

本文将详细介绍钣金制作的流程和关键步骤。

2. 板材选择在进行钣金制作之前，首先需要选择合适的板材。

常用的钣金材料有不锈钢板、铝板、镀锌板等。

选材时需要考虑到产品的使用环境和所需的性能要求，如耐腐蚀性、强度、刚度等。

不同的材料具有不同的特点和加工特性，因此选择合适的板材对于制作高质量的钣金制品至关重要。

3. 裁剪在板材选择完成后，下一步是进行裁剪。

根据产品设计图纸的要求，将选定的板材进行剪切，得到所需的形状和尺寸。

裁剪可以使用剪板机、喷粉截割机等设备进行，也可以使用手工工具进行简单的剪切操作。

在裁剪过程中，需要注意精确控制板材的尺寸，以保证后续工序的顺利进行。

4. 折弯折弯是钣金制作中常用的一种工艺。

通过对板材进行弯曲，实现改变板材形状的目的。

折弯可以使用折弯机等设备进行，也可以使用手工工具进行简单的折弯操作。

在折弯过程中，需要根据设计要求和角度要求，精确控制板材的弯曲程度和位置，以保证最终产品的质量。

5. 焊接在钣金制作过程中，有些情况下需要将不同的板材进行连接，常用的方法就是焊接。

焊接是指通过加热、熔化金属进行连接的工艺。

常见的焊接方法有氩弧焊、电阻焊、氩气保护焊等。

在进行焊接之前，需要对板材进行准确的定位和定位固定，以保证焊接的精度和连接的牢固性。

6. 打磨打磨是对钣金制品进行表面处理的一种工艺。

在制作过程中，板材表面可能会存在瑕疵、毛刺、氧化等问题，通过打磨可以使板材表面更光滑、更美观。

打磨可以使用手工工具如砂纸、砂轮等进行，也可以使用机械设备如砂带机、抛光机等进行。

7. 后续处理在制作完成后，还需要进行一些后续处理。

比如对钣金制品进行清洗、除尘、防腐等处理，以延长产品的使用寿命和保持外观的美观。

8. 检验和质量控制在钣金制作工艺流程中，检验和质量控制是至关重要的环节。

配电柜生产工艺流程配电柜生产工艺流程是指在生产过程中所要经历的各个环节和步骤，以保证配电柜的质量和性能。

下面将会详细介绍配电柜生产工艺流程。

1. 材料准备阶段：首先，需要准备各种生产配电柜所需的材料，如冷轧板、钣金、电器元件、连接件等等。

确保各种材料的种类、尺寸和质量都符合生产要求。

2. 制作配电柜机柜：根据设计图纸和规格，使用剪、冲、钣等工艺，将冷轧板或钣金加工成所需的配电柜机柜。

包括切割、折弯、座焊、梳齿、孔洞等加工工艺。

3. 补强工艺：为了增加配电柜的强度和稳定性，需要进行补强处理。

一般会在配电柜的角部加装牵引杆和螺栓，同时还会在机柜底部加装加固脚。

4. 绝缘工艺：配电柜内部通常会有各种电器元件和导线，为了保证安全并防止短路等意外事故的发生，需要进行绝缘处理。

常见的绝缘工艺有绝缘胶粘、绝缘穿线槽等。

5. 焊接工艺：配电柜的焊接工艺主要包括点焊和氩弧焊。

在焊接过程中，需要保证焊接点的牢固性和电气连接性，同时还要注意焊接环境的安全性。

6. 表面处理：为了增加配电柜的耐腐蚀性和美观性，通常需要进行表面处理。

一般会进行防锈、喷涂等工艺，使配电柜的表面光滑、亮丽，并延长其使用寿命。

7. 装配工艺：在配电柜的生产过程中，需要在机柜内部进行各种组装工作。

包括安装断路器、熔断器、接触器、指示灯等电器元件，还要进行导线的接线和接地，确保其正常工作和安全使用。

8. 电气测试：在配电柜生产完成后，需要进行电气测试，以确保各种电器元件和电路的正常工作。

常见的测试项目包括绝缘电阻测试、环境温度测试、工作电压测试等。

9. 整机测试：配电柜生产完成后，还需要进行整机测试。

即将各种电器元件和电路连接好，按照设计要求进行整机功能测试，以确保配电柜的性能和质量。

10. 包装和出厂：在所有工艺流程都完成之后，配电柜还需要进行包装，并出厂交付给客户。

包装一般要求耐压、防震、防潮等。

以上就是配电柜生产工艺流程的简要介绍。

每个环节和步骤都需要严格按照标准和要求进行操作，以确保配电柜的质量和性能。

钣金件加工步骤钣金件加工是一种常见的金属加工方式，广泛应用于各个行业。

下面将介绍钣金件加工的一般步骤，以帮助读者了解该过程。

1. 设计与计划在进行钣金件加工之前，首先需要进行设计与计划。

这包括确定所需的钣金材料、尺寸和形状，以及考虑到零件的功能和使用环境等因素。

设计与计划阶段的准确性对于后续步骤的顺利进行至关重要。

2. 材料准备在开始加工之前，需要准备好所需的钣金材料。

钣金材料可以是各种金属，如钢、铝、铜等。

根据设计要求，选择合适的材料，并确保其质量和尺寸符合要求。

3. 切割切割是钣金件加工的第一步，可以使用多种切割工具进行操作。

常见的切割工具包括剪刀、剪板机、激光切割机等。

根据设计要求和材料特性，选择合适的切割工具进行切割操作，确保切割的准确性和平整度。

4. 弯曲与成形在完成切割后，需要对钣金材料进行弯曲与成形，以便获得所需的形状和结构。

弯曲与成形可以使用手工操作或机械设备进行，如折弯机、液压机等。

根据设计要求，对钣金材料进行适当的弯曲和成形，确保其准确性和质量。

5. 焊接与连接在完成弯曲与成形后，可能需要对钣金件进行焊接和连接操作。

焊接是将两个或多个钣金件连接在一起的过程，可以使用焊接机器、焊枪等设备进行操作。

根据设计要求和材料特性，选择合适的焊接方法和设备，确保焊接的强度和质量。

6. 表面处理钣金件加工完成后，可能需要进行表面处理，以提高其外观和耐腐蚀性。

常见的表面处理方法包括喷涂、电镀、抛光等。

根据设计要求和材料特性，选择合适的表面处理方法，确保钣金件的表面质量和功能。

7. 检验与质量控制在加工过程中，需要对钣金件进行检验和质量控制，以确保其符合设计要求和质量标准。

常见的检验方法包括外观检查、尺寸测量、功能测试等。

根据设计要求和加工标准，进行适当的检验和质量控制，确保钣金件的质量和可靠性。

8. 组装与包装在完成钣金件加工后，可能需要进行组装和包装，以便于运输和使用。

组装可以使用螺栓、螺母、焊接等方法进行，根据设计要求和加工标准进行操作。

板金壳体加工工艺流程
钣金外壳加工是指钣金加工技术。

钣金底盘的加工主要包括剪切、冲压、折叠、焊接和粘接。

客户图纸或样品应由技术人员进行测量、设计和拆卸，生产加工分解图和装配图应提交给生产部门进行加工无锡钣金。

用激光切割机对碳钢、不锈钢等材料进行激光切割，使所生产的金属板材规则而不粗糙
数控冲床主要用于加工薄料，一般适用于2.5mm。

=根据工件材料，如果大部分工件都需要良好的弯曲成形，它有多台电脑弯曲机，这不仅速度快，而且为后续焊接和组装提供了良好的保证。

采用氩弧焊、接触焊、二氧化碳焊等一次性焊接成型。

焊接后，对金属板进行抛光，使底盘外壳相对坚固美观。

=静电粉末喷涂主要用于焊接零件，以防止焊接点生锈，因此需要进行表面处理。

一般情况下，首先需要进行除油除锈、表面处理和清洁、磷化、静电粉末喷涂和高温烘烤。

业务开发与设计和开发同步，为客户提供技术支持，降低流程成本，提高有效生产力。

钣金不锈钢加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!钣金不锈钢加工工艺流程一般包括以下步骤：1. 设计与规划根据客户需求和产品要求，进行设计和规划。
