光纤知识培训

光缆⼊门培训资料光缆产品⼊门培训⼀、公司产品介绍光纤通信是利⽤光来传输信息，是通信史上的⼀次⾰命。

⾃1970年康宁玻璃公司制造出第⼀根单模光纤以来，光通信技术在世界范围内已经取得了长⾜的发展。

光通信⽅式包括有线传输和⽆线传输。

⽆论哪种⽅式，都是通过光通信系统来实现的，光通信系统包括光发送设备、传输媒质和光接受设备三⼤组成部分。

⽆线光通信，传输媒质是⼤⽓，有线传输的媒质是光纤，由于⼤⽓容易受到外界的⼲扰，因此采⽤有线传输具有稳定可靠、保密性强等优点。

有线传输⽤的光纤本⾝⽐较脆弱，需要在外⾯添加多层保护，制成光缆才能使⽤。

1．产品种类光缆的分类⽅式有多种，⽐如根据应⽤场合可以分为室外光缆和室内光缆；根据光缆的结构特点可以分为中⼼管式光缆、松套层绞式光缆、⾻架式光缆；根据光缆敷设条件的不同，光缆⼜可分为架空、管道、直埋和⽔底光缆；按照光缆材料的不同可分为⾦属加强构件光缆、⾮⾦属加强构件光缆、阻燃光缆等等。

⽆论何种分类⽅式，光缆的品种还可以进⾏细分。

本公司⽣产的光缆品种主要有室外⽤松套层绞式光缆、⾻架式光缆，室内⽤⽪线光缆（drop cable）、室内⽤单芯光缆等。

根据技术的发展和市场需要，还会增加其它的光缆品种。

2．光缆材料光缆产品和其他产品⼀样，是由多种原材料通过物理或化学的⽅法加⼯⽽成。

光纤是光缆中的核⼼元件，光缆的光学特性、传输特性主要取决于光纤，光纤的种类包括单模和多模两种，最常⽤的是G652D单模光纤；⽣产光缆时所⽤的其它材料都是为保护光纤的通信性能⽽服务的，这些材料包括化⼯类的PE、PVC、FRP加强件、着⾊并带⽤树脂、纺纶纱、油膏、油墨等，⾦属类钢丝、铝带、PSP钢带等。

所⽤的原材料以固体材料居多。

在光缆⽣产制造过程中，还会⽤到各种光缆盘具、游标卡尺、各种机械及电⽓⼯具、清洗器具等。

3．光缆制造过程光缆的制造也是⼀步⼀步实现的，简称为⼯序。

根据光缆种类的不同，⽣产⼯序也有所差别，主要的光缆⽣产⼯序有着⾊、并带、紧套、松套、绞合、⾻架挤制、成缆、护套。

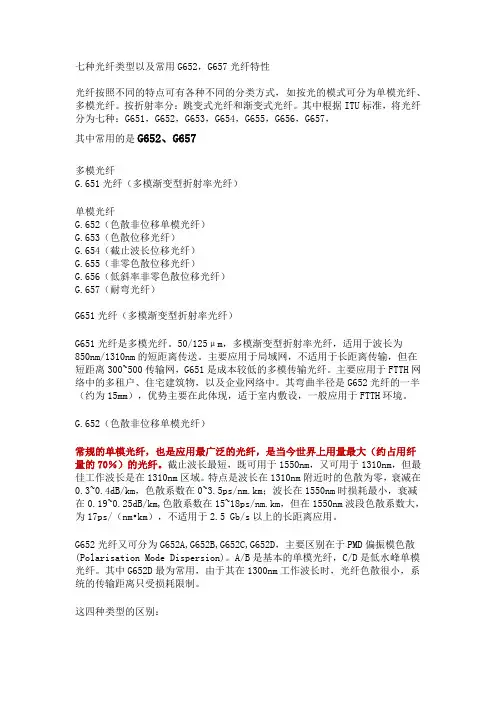

七种光纤类型以及常用G652，G657光纤特性光纤按照不同的特点可有各种不同的分类方式，如按光的模式可分为单模光纤、多模光纤。

按折射率分：跳变式光纤和渐变式光纤。

其中根据ITU标准，将光纤分为七种：G651，G652，G653，G654，G655，G656，G657，其中常用的是G652、G657多模光纤G.651光纤（多模渐变型折射率光纤）单模光纤G.652（色散非位移单模光纤）G.653（色散位移光纤）G.654（截止波长位移光纤）G.655（非零色散位移光纤）G.656（低斜率非零色散位移光纤）G.657（耐弯光纤）G651光纤（多模渐变型折射率光纤）G651光纤是多模光纤。

50/125μm，多模渐变型折射率光纤，适用于波长为850nm/1310nm的短距离传送。

主要应用于局域网，不适用于长距离传输，但在短距离300~500传输网，G651是成本较低的多模传输光纤。

主要应用于FTTH网络中的多租户、住宅建筑物，以及企业网络中。

其弯曲半径是G652光纤的一半（约为15mm），优势主要在此体现，适于室内敷设，一般应用于FTTH环境。

G.652（色散非位移单模光纤）常规的单模光纤，也是应用最广泛的光纤，是当今世界上用量最大（约占用纤量的70％）的光纤。

截止波长最短，既可用于1550nm，又可用于1310nm，但最佳工作波长是在1310nm区域。

特点是波长在1310nm附近时的色散为零，衰减在0.3~0.4dB/km，色散系数在0~3.5ps/nm.km；波长在1550nm时损耗最小，衰减在0.19~0.25dB/km,色散系数在15~18ps/nm.km，但在1550nm波段色散系数大，为17ps/（nm•km），不适用于2.5 Gb/s以上的长距离应用。

G652光纤又可分为G652A,G652B,G652C,G652D，主要区别在于PMD偏振模色散(Polarisation Mode Dispersion)。

光纤光缆知识培训一、光纤光缆的基本概念光纤光缆是一种用于传输光信号的通信线路，它由一根或多根纤维组成，每根纤维都是以光波导的形式将光信号进行传输。

光纤光缆能够实现宽带、高速、远距离传输，并且具有抗干扰能力强、信息安全性高的优点。

光纤光缆的基本构造包括光纤芯、包层和护套。

光纤芯是传输光信号的主体，其材料通常为二氧化硅。

包层用于包裹光纤芯以提高光纤的抗折和抗拉性能，通常采用二氧化硅或者氟化聚合物。

护套则是用于保护整根光缆的材料，一般为聚乙烯或者聚氯乙烯等塑料材料。

二、光纤光缆的传输特性1. 带宽大：相比于传统的铜质电缆，光纤光缆的带宽更大，能够支持更高速的数据传输。

2. 传输距离远：光纤光缆能够实现较长距离的信号传输，通常能够实现几十公里到上百公里的传输距离。

3. 信号衰减小：光纤光缆的信号衰减非常小，可以在长距离内保持信号的稳定传输。

4. 抗干扰性强：由于光信号是以光波导的形式进行传输，光纤光缆具有良好的抗干扰性，能够在电磁干扰较严重的环境下实现稳定的传输。

5. 信息安全性高：光纤光缆传输的是光信号，而非电信号，因此很难被窃听，具有较高的信息安全性。

三、光纤光缆的应用领域1. 通信网络：光纤光缆是构建光纤通信网络的关键基础设施，其宽带、高速、远距离传输的特性使得其被广泛应用于长途、城域通信网的建设。

2. 数据中心：在数据中心网络中，光纤光缆能够提供高速、大容量的数据传输，以满足大数据处理和云计算等应用的需求。

3. 工业自动化：光纤光缆的抗干扰性强，使得其在工业自动化领域得到广泛应用，用于传输各类传感器信息、控制信号等。

4. 医疗领域：光纤光缆被广泛应用于医疗设备中，用于传输医学图像、激光手术器械等。

5. 军事领域：由于其信息安全性高的特性，光纤光缆在军事通信和指挥控制系统中得到广泛应用。

四、光纤光缆的安装和维护1. 安装前的准备：在进行光纤光缆的安装前，需要对线路进行详细的规划设计，包括线路路径选择、光缆类型选择等。

光纤基本知识培训光纤理论与光纤结构一.光及其特性：1. 光是一种电磁波。

可见光部分波长范围是：390~760nm(毫微米).大于760nm部分是红外光，小于390nm部分是紫外光。

光纤中应用的是：850，1300，1550三种。

2.光的折射，反射和全反射。

因光在不同物质中的传播速度是不同的，所以光从一种物质射向另一种物质时，在两种物质的交界面处会产生折射和反射。

而且，折射光的角度会随入射光的角度变化而变化。

当入射光的角度达到或超过某一角度时，折射光会消失，入射光全部被反射回来，这就是光的全反射。

不同的物质对相同波长光的折射角度是不同的(即不同的物质有不同的光折射率)，相同的物质对不同波长光的折射角度也是不同。

光纤通讯就是基于以上原理而形成的。

二.光纤结构及种类：1.光纤结构：光纤裸纤一般分为三层：中心高折射率玻璃芯(芯径一般为50或62.5μm)，中间为低折射率硅玻璃包层(直径一般为125μm)，最外是加强用的树脂涂层。

2.数值孔径：入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。

这个角度就称为光纤的数值孔径。

光纤的数值孔径大些对于光纤的对接是有利的。

不同厂家生产的光纤的数值孔径不同(AT&TCORNING)。

3.光纤的种类：A. 按光在光纤中的传输模式可分为：单摸光纤和多模光纤。

多模光纤：中心玻璃芯教粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB 的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

单模光纤：中心玻璃芯教细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

B.按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤。

光缆培训资料光缆是信息传输中不可或缺的核心组成部分，它以光纤为主体，具有传输速度快、信号干扰小、带宽大等优势。

为了使大家更好地理解和掌握光缆的知识，本文将从光缆的构成、分类、常见问题及维护保养等方面进行详细介绍。

一、光缆的构成光缆主要由光纤和光缆外护套组成。

光纤是一种极细的玻璃或塑料材料，用于将光信号传输到远距离。

光缆外护套是为了保护光纤并增强光缆的机械性能，通常采用聚乙烯、低烟无卤材料等。

二、光缆的分类根据光缆的结构和用途不同，光缆可分为多种类型。

1. 链路光缆：主要用于通信链路中，将光信号从发送端传输到接收端，如单模光纤和多模光纤。

2. 室内光缆：适用于室内布线，如家庭、办公室等场合，通常采用松套光缆或紧套光缆。

3. 室外光缆：一般用于室外的长距离通信，具有较好的耐候性和抗拉性能，如非金属增强光缆和金属增强光缆。

4. 水下光缆：用于海底通信，对抗水下压力和腐蚀，如深海光缆和浅海光缆。

三、光缆的常见问题与维护保养1. 光缆连接问题：光缆的连接质量对传输信号的稳定性和可靠性有着重要影响。

常见问题包括连接头接触不良、接头损坏等。

为确保光缆连接的质量，应采用光纤连接器，并进行认真的光缆连接测试。

2. 光缆弯曲问题：光缆过度弯曲会导致光信号损失增加，甚至导致通信中断。

在布线安装过程中，应避免光缆的过度弯曲，并可采用保护套或填充材料等措施来保护光缆。

3. 光缆损伤问题：光缆容易受到外界因素的损伤，如挤压、拉扯、割断等。

在光缆布线过程中，应注意避开可能导致光缆损伤的区域，并采用护套、护管等措施来保护光缆。

4. 光缆温度问题：温度的波动会对光缆产生一定的影响，因此在布线过程中应注意避免光缆暴露在过高或过低的温度环境中。

对于光缆的维护保养，可以定期检查光缆的外观是否完好、连接是否松动，并确保光缆周围的环境清洁无尘。

在遇到问题时，应及时排除故障并进行必要的维修或更换。

综上所述，光缆作为信息传输的重要组成部分，对于各行各业的通信需求至关重要。
