实验一人体的体表心电图的描记➢介绍1.背景信息生理学实验中，大都需要用电子技术，将生物体的各种信号转化为电信号进行测量。
再应用信号处理的方法，将测量结果作为信息，根据不同目的进行处理，进行后续的研究。
随着现代电子技术和计算机技术的快速发展，实验仪器更加微机化、数字化、智能化。
如今，应用大规模集成电路以及计算机硬件和软件技术开发的集生物信号的放大、采集、显示、处理、存储和分析的机电一体化仪器已经普遍用于生理学、病理学和药理学实验，为实验人员提供了极大的便利。
掌握此类仪器的使用，是进行生理学实验的基石。
心电描记术（Electrocardiography，ECG或者EKG）是一种经胸腔的以时间为单位记录心脏的电生理活动，并通过皮肤上的电极捕捉并记录下来的诊疗技术。
这是一种无创性的记录方式。
在1872年，Alexander Muirhead报告其从连接到一个发烧病人手腕上的导线上获得了他心脏搏动的电信号并记录了下来。
1903年，荷兰医生、生理学家威廉·埃因托芬发明了弦线式检流计，从而带来了心电图历史上的第一次突破。
埃因托芬把心电图中的一系列波分别命名为P波，Q波，R波，S波和T波，并且描述了一些心血管系统疾病的心电图特点。
如今，心电图广泛应用于临床诊断，是测量和诊断异常心脏节律的最好的方法,其是诊断心电传导组织受损时心脏的节律异常以及由于电解质平衡失调引起的心脏节律的改变。
2.相关资料生物信号的计算机采集，实验室采用RM6240 多道生理信号采集系统；在信号的采集过程中，需要对采集频率、通道模式、灵敏度、时间常数与滤波等参数进行调节，获得最佳的实验结果。
正常的人体内，由窦房结发出的兴奋传到左、右心房，在通过房室结、房室束、浦肯野纤维传播到左、右心室，先后引起心房和心室的收缩。
心脏各部分在兴奋过程中出现的生物电活动经由心脏周围的导电组织和体液传播到身体表面，利用固定于体表的测量电极可以记录到这一系统的电变化，描记为人体心电图（ECG）在正常的心电图的一图1-1正常人心电模式图个周期内，可见三组基本波形（图1-1）：首先出现的P波代表心房的去极化，随后的QRS波群代表心室去极化，T波代表心室复极化。
实验12 人体心电图的描记【目的要求】1 学习并掌握心电图的记录方法。
2 了解人体正常心电图各波的波形及其生理意义。
3 了解两栖类、鸟类和哺乳类典型动物正常心电图的波形。
【基本原理】心脏在收缩之前，首先发生电位变化。
心电变化由心脏的起搏点——窦房结开始，经传导系统至心室，最后到达心肌，引起肌肉的收缩。
心脏兴奋活动的综合性电位变化可通过体液传播到人体的表面，经体表电极引导并放大而成的波形为心电图。
心电图可以反映心脏综合性电位变化的发生、传导和消失过程。
正常心电图包括P、QRS和T三个波形，它们的生理意义为：P波：心房去极化；QRS波群：心室去极化；T波：心室复极化；P－R间期：兴奋由心房至心室之间的传导时间。
【实验器材】心电图机或计算器采集系统、电极夹、诊断床、导电糊（或生理盐水）、酒精棉球。
【方法与步骤】1. 受试者安静平卧或取坐式，摘下眼镜、手表、手机等微型电器，全身肌肉放松。
2. 按要求将心电图机面板上各控制按钮置于适当位置。
在心电图机妥善接地后接通电源。
3. 安放电极将准备安放电极的部位先用酒精棉球脱脂，再涂上导电糊（或用生理盐水擦湿），以减少皮肤电阻。
电极夹应安放在肌肉较少的部位，一般两臂应在腕关节上方（屈侧）约3cm处，两腿应在踝关节内侧上方约3cm处。
4. 连接导联线按所用心电图机的规定，正确连接导联线。
一般以5种不同颜色的导联线插头与身体相应部位的电极连接，上肢导联线颜色“左黄、右红；下肢导联线颜色：左绿、右黑；胸部导联线颜色：白色。
常用胸部电极的位置有六个。
5. 调节基线调节装置，使基线位于适当位置。
6. 输入标准电压打开输入开关，调好心电图机的工作状态，并输入标准电压（1mV＝10mm）。
7. 记录心电图检查基线平稳、无肌电干扰和市电干扰后，即可按所用心电图机的操作方法依次记录肢体导联I、II、III、aVR、aVL、aVF，胸前导联V1、V2、V3等9个导联的心电图，同时记录标准电压。
人体心电图描记)

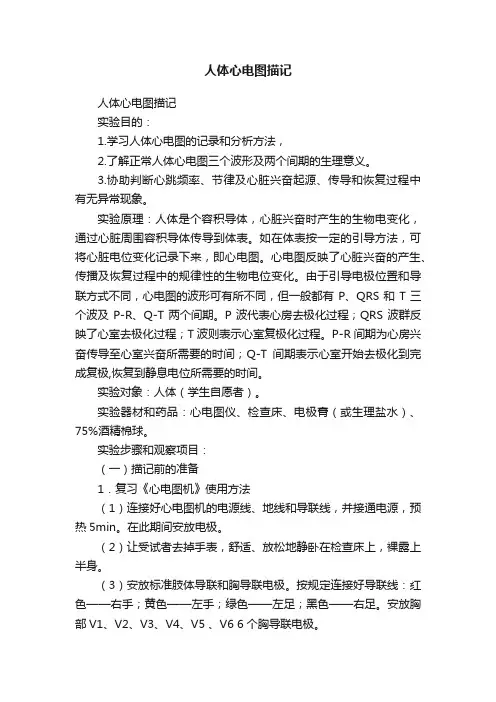

实验十三人体心电图描记
【实验原理与目的】
学习人体心电图的描记和测量方法，了解正常人体心电图三个波形及两个间期的生理意义，协助判断心跳频率、节律及心脏兴奋起源、传导和恢复过程中有无异常现象。
人体是个容积导体，心脏兴奋时产生的生物电变化，通过心脏周围容积导体传导到体表。
如在体表按一定的引导方法，可将心脏电位变化记录下来，即心电图。
心电图反映了心脏兴奋的产生、传播及恢复过程中的规律性的生物电位变化。
由于引导电极位置和导联方式不同（见《心电图机》图2-1-6-2），心电图的波形可有所不同，但一般都有P、QRS和T三个波及P-R、Q-T两个间期（图4-1-1-1）。
P波代表心房去极化过程；QRS波群反映了心室去极化过程；T波则表示心室复极化过程。
P-R间期为心房兴奋传导至心室兴奋所需要的时间；Q-T间期表示心室开始去极化到完成复极,恢复到静息电位所需要的时间。
【实验对象】
人体（学生自愿者）。
【实验器材和药品】
1．仪器心电图机，检查床，分规。
2．药品电极膏（或生理盐水）、75%酒精棉球。
【实验步骤和观察项目】
（一）描记前的准备
1．复习《心电图机》使用方法
（1）连接好心电图机的电源线、地线和导联线，并接通电源，预热5min。
在此期间安放电极。
（2）让受试者去掉手表，舒适、放松地静卧在检查床上，裸露上半身。
（3）按图2-1-6-2 所示安放标准肢体导联和胸导联电极。
按规定连接好导联线：红色——右手；黄色——左手；绿色——左足；黑色——右足。
安放胸部V1、V2、V3、V4、V5 、V6 6个胸导联电极。
2．复习《心电图机》中心电图导联的基本原理。
（二）心电图描记
描记前校正输入信号电压放大倍数，使1mv标准电压使描笔振幅为10mm（记录纸上纵坐标为10小格）。
走纸速度定为25mm/s。
先后描记标准肢体导联Ⅰ、Ⅱ、Ⅲ；加压单极肢导联aVR、aVL、aVF；和胸导联V1、V3、V5。
在心电图记录纸上注明各导联名称，受试者姓名、性别、年龄及记录日期。
（三）心电图分析（参见图4-1-1-1）
1.辨认P波、QRS波群、T波及P—R、Q—T间期和S—T段。
2.测量P、QRS及T波的电压幅值和P—R、Q—T间期时间。
3.测定心率，将相邻两个心动周期的R—R间期测定值（秒）代入下述公式，以求得心率。
心率=60／[R—R间期（秒）]= 次/分（公式4-1-1-1）
【注意事项】
1.描记心电图时，受试者应尽量放松，冬季气温低时应注意保暖，避免寒冷产生肌电干扰。
电极要紧贴皮肤，防止记录过程中电极脱落。
2.记录心电图时，先将基线调至中央。
基线不稳或有干扰时，应排除后再进行描记。
在变换导联时，须先将输入开关关上，再操作导联选择开关。
3.测量波幅幅值时，注意向上波应测量基线上缘至波峰顶点距离；向下波为基线下缘至谷底距离。
4.记录完毕，将电极擦干净，把心电图面板各控制旋纽转回原处，最后切断电源。
【思考题】
1.正常心电图有哪三个波和哪两个间期？它们各表示什么生理意义？
2.为什么不同导联引导出来的心电图波形有所不同？
3.为什么正常心电图中T波方向和QRS波群主波方向一致？
4.试述心室肌细胞动作电位与心电图的QRS—T波的时间关系。
Voltage （电压）
Time( 时间), sec (秒)
P （P波）
QRS complex（QRS波群）
T（T波）
P-R segment （P-R段）
S-T segment（S-T段）
P-R interval（P-R间期）
S-T interval（S-T间期）
Q-T interval（Q-T间期）Atria（心房）
Ventricles（心室）
Systole（收缩）
Diastole（舒张）
Atrial depolarization（心房除极）
Ventricular depolarization（心室除极）
Ventricular repolarization（心室复极）。
