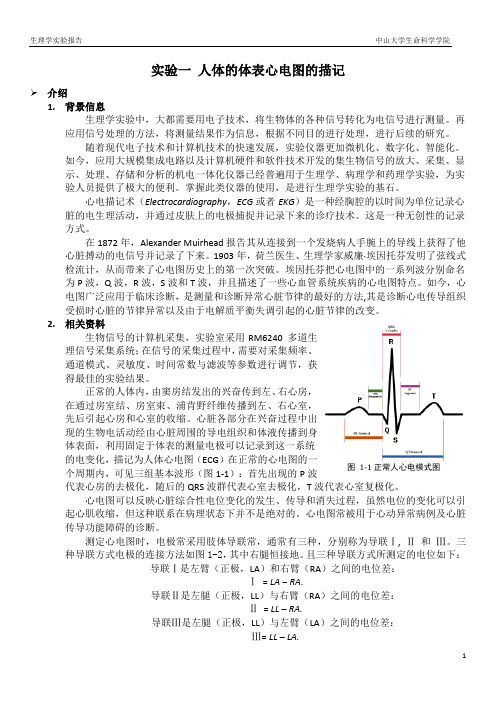

实验一人体的体表心电图的描记➢介绍1.背景信息生理学实验中，大都需要用电子技术，将生物体的各种信号转化为电信号进行测量。
再应用信号处理的方法，将测量结果作为信息，根据不同目的进行处理，进行后续的研究。
随着现代电子技术和计算机技术的快速发展，实验仪器更加微机化、数字化、智能化。
如今，应用大规模集成电路以及计算机硬件和软件技术开发的集生物信号的放大、采集、显示、处理、存储和分析的机电一体化仪器已经普遍用于生理学、病理学和药理学实验，为实验人员提供了极大的便利。
掌握此类仪器的使用，是进行生理学实验的基石。
心电描记术（Electrocardiography，ECG或者EKG）是一种经胸腔的以时间为单位记录心脏的电生理活动，并通过皮肤上的电极捕捉并记录下来的诊疗技术。
这是一种无创性的记录方式。
在1872年，Alexander Muirhead报告其从连接到一个发烧病人手腕上的导线上获得了他心脏搏动的电信号并记录了下来。
1903年，荷兰医生、生理学家威廉·埃因托芬发明了弦线式检流计，从而带来了心电图历史上的第一次突破。
埃因托芬把心电图中的一系列波分别命名为P波，Q波，R波，S波和T波，并且描述了一些心血管系统疾病的心电图特点。
如今，心电图广泛应用于临床诊断，是测量和诊断异常心脏节律的最好的方法,其是诊断心电传导组织受损时心脏的节律异常以及由于电解质平衡失调引起的心脏节律的改变。
2.相关资料生物信号的计算机采集，实验室采用RM6240 多道生理信号采集系统；在信号的采集过程中，需要对采集频率、通道模式、灵敏度、时间常数与滤波等参数进行调节，获得最佳的实验结果。
正常的人体内，由窦房结发出的兴奋传到左、右心房，在通过房室结、房室束、浦肯野纤维传播到左、右心室，先后引起心房和心室的收缩。
心脏各部分在兴奋过程中出现的生物电活动经由心脏周围的导电组织和体液传播到身体表面，利用固定于体表的测量电极可以记录到这一系统的电变化，描记为人体心电图（ECG）在正常的心电图的一图1-1正常人心电模式图个周期内，可见三组基本波形（图1-1）：首先出现的P波代表心房的去极化，随后的QRS波群代表心室去极化，T波代表心室复极化。
