#4 卫星电视接收机系统简介什么是地球同步卫星地球同步卫星就是在离地面高度为35786千米的赤道上空的圆形轨道上绕地球运行的人造卫星。

其角速度和地球自转的角速度相同，绕行方向一致，与地球是相对静止的。

馈源有什么功能馈源又称波纹喇叭。

主要功能有俩个：一是将天线接收的电磁波信号搜集起来，变换成信号电压，供给高频头。

而是对接收的电磁波进行极化。

高频头有什么功能高频头又称低噪声降频器（LBN）。

其内部电路包括低噪声变频器和下变频器，完成低噪声放大及变频功能，既把馈源输出的4GHz信号放大，再降频为950-2150MHz第一中频信号。

卫星天线的种类卫星天线通常由抛物面反射板与放置在抛物面凹面镜核心处的馈源和高频头组成。

目前KU频道多采用馈源一体化高频头。

按馈源及高频头与抛物面的相对位置分类，有前馈式（又称中心馈源式）、偏馈式和后馈式。

前馈、偏馈式多用于接受，后馈应用于发射。

什么样的天线好卫星接收天线的增益是重要参数之一，且增益与天线口径有关。

口径越大，增益越高。

天线的波束细如线状，要求天线的精度与表面光滑光洁度越高越好。

一般的天线抛物面为板状及网状，显然板状抛物面要比网状抛物面增益要高，而板状整体抛物面又要比分瓣拼装抛物面增益要高。

IRD是什么IRD（Intergrated Receiver Decoder)是指综合译码卫星接收机。

数字IRD与仿真IRD的对比数字IRD比仿真IRD有如下长处：1。

数字IRD 接受的图像大体与发送端一致；2。

完全消除色亮干扰、微分增益和微分相位失真引发的图像畸变；3。

长距离数字传输不会产生噪声积累；4。

便于加工处置、保留、多任务制和加密处置；5。

节约频谱资源。

若是说数字IRD有缺点的话，就是价钱略高于仿真IRD。

如何选购数字卫星接收机选购数字卫星接收机，除通常注意的因素，如技术指标、外形、质量、价钱及售后服务之外，以下问题应慎重考虑：（1）选低门限值的，才能保证在弱信号、小口径天线接收，在一只高频头进行双星接收或多只高频头配一副天线接收等条件下取得满意效果。

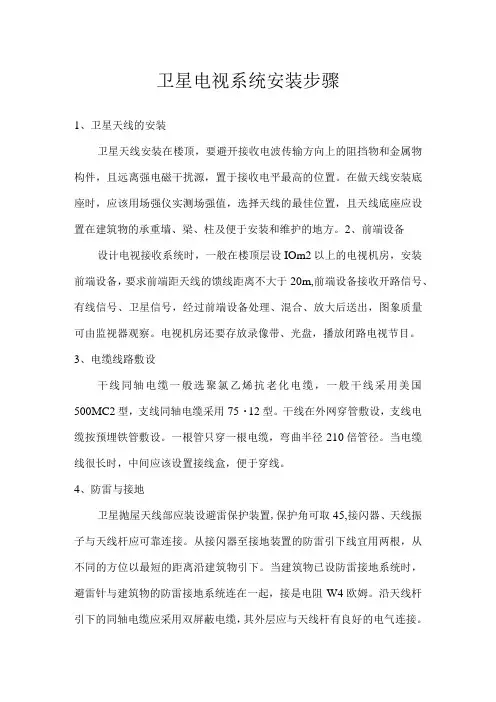

卫星电视系统安装步骤
1、卫星天线的安装
卫星天线安装在楼顶，要避开接收电波传输方向上的阻挡物和金属物构件，且远离强电磁干扰源，置于接收电平最高的位置。

在做天线安装底座时，应该用场强仪实测场强值，选择天线的最佳位置，且天线底座应设置在建筑物的承重墙、梁、柱及便于安装和维护的地方。

2、前端设备设计电视接收系统时，一般在楼顶层设IOm2以上的电视机房，安装前端设备，要求前端距天线的馈线距离不大于20m,前端设备接收开路信号、有线信号、卫星信号，经过前端设备处理、混合、放大后送出，图象质量可由监视器观察。

电视机房还要存放录像带、光盘，播放闭路电视节目。

3、电缆线路敷设
干线同轴电缆一般选聚氯乙烯抗老化电缆，一般干线采用美国500MC2型，支线同轴电缆采用75・12型。

干线在外网穿管敷设，支线电缆按预埋铁管敷设。

一根管只穿一根电缆，弯曲半径210倍管径。

当电缆线很长时，中间应该设置接线盒，便于穿线。

4、防雷与接地
卫星抛屋天线部应装设避雷保护装置,保护角可取45,接闪器、天线振子与天线杆应可靠连接。

从接闪器至接地装置的防雷引下线宜用两根，从不同的方位以最短的距离沿建筑物引下。

当建筑物已设防雷接地系统时，避雷针与建筑物的防雷接地系统连在一起，接是电阻W4欧姆。

沿天线杆引下的同轴电缆应采用双屏蔽电缆，其外层应与天线杆有良好的电气连接。

进入前端的天线馈线应设避雷保护器。

DVB介绍DVB（Digital Video Broadcasting）是数字视频广播的缩写，包括卫星、电缆（有线）电视、地面广播的数字电视、未来高清晰度电视在内多种格式数字电视的广播与传输。

作为一套技术上比较完善、明确、易于遵循的标准，DVB在世界范围内已得到了广泛的支持。

DVB信源编码和系统复用都遵循Mpeg2标准，信道编码根据传播方式的不同，可分为DVB-S、DVB-C、DVB-T三类，欧洲电信标准组织ETSI于1994年、1995年分别通过了适合于DVB-S、DVB-C、DVB-T的3个DVB标准，特点如下：DVB-S：卫星数字电视。

用于11/12GHz频段的卫星系统，技术难度小，传输业务量最大，覆盖面广，接收不灵活。

DVB-C：有线数字电视。

通常用于8MHz有线频道，能客纳38.5Ｍbit/s的有效载荷容量，传输8--10个电视频道，并没有邻频干扰，技术难度中等，传输业务量较小，可有交互功能。

DVB-T：地面数字广播电视。

用于地面7-8MHz频段的数字式地面电视系统，技术难度高，传输业务量小，接收灵活。

比较上述3类，卫星是最直接的途径，实现的技术难度较小，地面传输的难度最大。

因此，卫星广播最容易实现，而且可传输的业务量几乎是无限的。

但是，卫星接收必需有一个合适的天线和接收机，要想作到随处的灵活接收是极困难的；地面传输情况正相反，有限的频谱只能提供有限的业务量，但在其覆盖的范围内，接收则灵活得多。

有线电视的情况介于两者之间，它有较高的业务容量，但受限于电缆的铺设范围。

DVB标准的主要部分1、DVB信源编码DVB信源编码采用Mpeg2标准。

2、DVB信道编码。

目的是为保证正确接收。

3种传输条件下的信道编码基本相似，分外码和内码两级，外码采用RS（Reed-Solomon）码，内码采用卷积码。

为避免突发干扰所引起的连续误码，采用码流交织技术处理。

3、DVB信号调制调制方法在不同传输情况下是不同的。

数字电视系统方框图：发送端，数字的视频信号，数字的伴音信号及数据信号经压缩编码后使数码率压缩几十倍，以提高传输的可靠性，随后经过复用器，将同一个节目的基本码流（包括视频音频和数据）复用在一起，组成节目传送码流；接着进行信道编码，加入各种纠错编码，降低误码率，提高传输的可靠性；最后进行数字调制，提高信道的频谱利用率；该数字信号经发射机发送出去，在接收端由调谐器接收，经数字解调，信道解码及解调复用器后，分别通过视频，伴音和数据的压缩解码，恢复出原来的数字电视信号，即可在显示终端看到图像，并听到伴音，接收到相应数据。

卫星数字电视上行设备方框图：发送端，数字的视频信号，数字的伴音信号及数据信号经压缩编码后使数码率压缩几十倍，以提高传输的可靠性；4路节目流的复用传送，其码流和该节目的节目映射表PMT经打包复用形成节目传送码流，接着与节目关联表PAT进一步复用形成系统传送码流；系统复用输出的每8个TS包形成的TS大包对数据进行随机化，即加扰码，使数据能量扩散；外码编码采用截短的RS码（255,239，t=8），为了提高抗突发误码的能力，在RS编码后采用以字节为单位的外交织，交织深度I=12；卷积编码器采用6级移位寄存器组成的卷积码发生器，增加信道纠错能力，之后进行基带成形处理，避免码间干扰；编码器输出的信号可作为QPSK调制器的输入；最后将数字信号输送到上变频，由天线发射。

MPEG编码器基本框图：待编码图像首先确定帧编码类型，如果为I幀，幀内所有宏块仅做幀内预测；如果为P幀，幀内所有宏块可以作幀内或幀间预测。

确定好幀类型后，图像分割为一个个大小为16x16的宏块，假设待编码宏块表示为X，编码前利用视频信号空、时域相关性，进行预测，得到待编码宏块的预测版Xp；具体预测可以采用幀内预测或幀间预测。

得到预测Xp后进行差分编码得到误差图像△X=X-Xp，误差图像经过块级变换、量化、游程编码、熵编码产生量化系数对应的编码比特；同时量化后的块经过逆量化、逆变换得到含量化失真的误差图像△X’，和预测图像Xp相加重构出解码图像，一方面这些像素直接用于当前帧内后续宏块帧内预测的参考像素，另一方面经过去块效应滤波后得到重构图像X’存储在本地帧存储器中，为后续帧间编码帧提供运动预测的参考。

弱电施工图深化设计深度要求一、图纸目录说明图纸目录图例设计说明各系统系统图消防/安保机房、电信机房等机房大样图各层管井大样图各层平面图三、深度要求1. 综合布线系统设计图：1）综合布线系统图:a.标明系统的组成及网络结构；b.明确电信及IT机房的位置、电话网络连接部件配置；c.注明线槽材质、规格；传输线缆的选择及敷设要求；d.配线架、交换机、程控交换机、光端机、机柜等设备的型号、规格，及各设备间的连接关系。

2）综合布线平面图：a.图中表现该层上楼层配线箱的编号、位置、标高、安装方式;b.末端电话网络插孔的布置位置；c.线槽和管路的规格、走向、标高和敷设方式;线缆的规格、走向；d.弱电井的位置及井内设备材料布置示意；e.明确电信机房及IT机房的位置。

3）电信机房及IT机房大样图：标明设备平面布置位置，机柜设备尺寸，桥架敷设方式及走向。

2.视频监控系统设计图：1)视频监控系统图：a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置；c. 注明线槽材质、规格;传输线缆的选择及敷设要求;d. 监视器、矩阵主机、硬盘录像机、视频分配器、机柜等设备的型号、规格,及各设备间的连接关系.e. 电源的供给方式，接地及接地电阻要求。

2)视频监控平面图:a. 图中表现该层上安防层柜的编号、位置、标高、安装方式；b. 各摄像机的安装位置；c. 线槽和管路的规格、走向、标高和敷设方式；线缆的规格、走向；d. 弱电井的位置及井内设备材料布置示意；e. 明确安保机房的位置.3)摄像机安装大样图：图中标明各种摄像机的安装工艺，及接线方式。

3.门禁系统设计图：1)门禁系统图:a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置；c. 注明传输线缆的选择及敷设要求；d. 门禁主机、发卡机、读卡器、出门按钮、电控锁等设备的型号、规格，及各设备间的连接关系；e. 与视频监控系统的联动逻辑关系；f. 电源的供给方式，接地及接地电阻要求.2)门禁平面图：a. 图中表现该层上安防层柜的编号、位置、标高、安装方式；b. 各门禁点的安装位置；c. 线槽和管路的规格、走向、标高和敷设方式，线缆的规格、走向；d. 弱电井的位置及井内设备材料布置示意；e. 明确安保机房的位置.3)门禁安装大样图：图中标明门禁控制器、读卡器、出门按钮、电控锁的安装高度，管线规格及连接方式。

DVB-S►目前世界上许多国家都在发展数字卫星电视系统，原因在于其独特的优点：首先，数字电视通过卫星传输后，接收端的信号质量可与发送端的相比拟，这是因为它采用了数字传输和误码保护技术，而普通模拟电视信号采用的是模拟处理和传输方式，接收质量容易受噪声及干扰的影响；第二，数字卫星电视系统由于采用数字压缩技术及数字调制技术，在只能传1路模拟电视的一个36MHz卫星转发器上，可传输5-6路数字电视节日，从而大大的节约了空间频率资源；►第三，采用大规模集成电路，使设备功耗降低、体积减小、可靠性提高并易于与计算机联网。

介于数字卫星电视具有上述突出的优点，再加上近年来高速信号处理技术和超大规模集成电路技术的发展，为实现数字卫星电视系统提供了基础。

从1993年起，欧洲数字电视广播集团陆续制定了一系列数字电视标准，即DVB （Digital Video Broadcast），其中包括适用于卫星链路的DVB-S标准。

欧洲的DVB-S标准在亚洲、澳洲、美国都得到了响应，我国在1996年颁布广播电视数字传输技术体制、决定采用符合DVB-S标准的数字电视卫星广播系统。

►波段和频率划分：卫星电视节目分为C波段和Ku波段(Ka波段电波传输损耗大，特别受雨及大气中的水汽凝结物的影响严重)。

C波段的频率范围是3400MHz~4200MHz。

Ku波段的频率10.7~12.75GHz，其中可分为10.7~11.7GHz、11.7~12.2GHz、12.2~12.75GHz等频段。

►上行：上行信号路径是从地球站到卫星。

►上行频率►C 波段5.925 -6.425 GHz►Ku 波段14 -14.5 GHz电视信号的传送►如电视广播中心制作好的电视节目和一个辅助数字通道分别送到码率压缩编码器，再送入四相移调制器，输出70MHz中频(IF)信号，经光缆、微波传送到电视广播地球上行站，上行站把信号加以基带处理，再经调制上变频和高功率放大然后由天线向卫星发送上行信号。

第十四章卫星电视及有线电视系统一、需求分析随着社会进步，经济进展，科技突飞猛进，人们已进入信息时期，而有线电视是一个综合性、多功能的信息效劳系统工程。

所具有的功能有：双向通信、传递可视、进行视频点播、进行电视购物、股票交易，传递各类信息。

以后的有线电视系统将朝着大型化、多功能的方向进展，成为社会信息的重要传播媒介和手腕。

湖州喜来登温泉度假酒店是国内第一家水上白金五星级酒店，集宾馆、娱乐、餐饮、办公为一体的现代化大楼，电视传输系统的设计和建设必需适应信息时期进展要求，以知足客户对电视的需求。

因此，高质量的电视传输系统是酒店现代化通信系统的重要组成部份。

本次设计在湖州喜来登温泉度假酒店的客房、餐厅、会议厅、娱乐场所等需要收看节目的场所设置电视点，共设置500个有线电视终端。

系统接收鑫诺1号，总共20套节目，以便酒店内客人和工作治理人员都能依照不同的需要收看节目，能在第一时刻内通过本系统接收到外部的各类信息，保证整个酒店在信息效劳方面的便利和舒适性。

同时酒店内部的一些消息发布或是内部一些宣传、组织、效劳和娱乐性节目都能够以自办节目的形式通过有线网络传播抵达整个酒店。

二、系统设计系统整体说明有线电视接收由以下部份组成，包括：接收信号源、前端设备、干线传输系统、用户分派网络。

前端设备是整套有线电视接收的心脏，由各类不同信号源接收的电视信号须经再处置为高品质、无干扰杂讯的电视节目，进入混合器混合以后再馈入传输电缆。

为了增加传输距离，一样应在知足载噪比指标的前提下，尽可能提高前端的输出电平，并使输出端各频道电视信号的电平之间符合必然的要求。

干线传输系统把来自前端的电视信号传送到分派网络，这种传输线路分为传输干线和支线。

考虑到目前的情形和以后的久远进展，广播中心的电视系统依照860MHz带宽有线电视传输系统要求设计，其中回传通道为5-65MHz ，65-87MHZ过渡带、 87－108MHZ为广播调频利用，108－860MHz 模拟电视、数字电视、卫星节目。

卫星电视系统方框图附注说明：
1、为避免有线电视信号和卫星接收信号相互干扰，暂拟定卫星接收频道为1~10频道，自办节目暂定为11~13频道。

具体频道频率分配如下：
注：具体频率配置，以不与湖北有线电视台的频率配置相冲突为标准。

2、网络分配系统说明：
（1）根据招标书要求暂定为600个点进行预算，每一竖井配置一台双向放大器其中四分支器为150个（每一个分支点上带四个用
户）。

分配器视具体情况而定。

（2）垂直干线电缆SYKV-75-9型约为200米
水平与干线电缆SYKV-75-7型约为1600米
用户进线电缆SYKV-75-5型按每户50米计算。
