卫星电视接收机系统原理简介

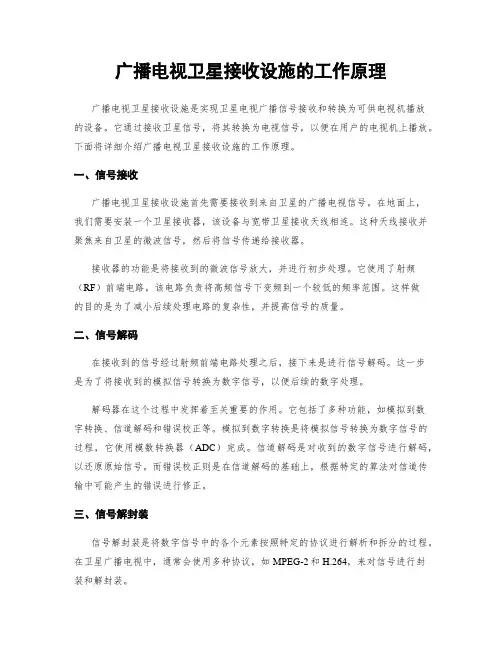

广播电视卫星接收设施的工作原理广播电视卫星接收设施是实现卫星电视广播信号接收和转换为可供电视机播放的设备。

它通过接收卫星信号，将其转换为电视信号，以便在用户的电视机上播放。

下面将详细介绍广播电视卫星接收设施的工作原理。

一、信号接收广播电视卫星接收设施首先需要接收到来自卫星的广播电视信号。

在地面上，我们需要安装一个卫星接收器，该设备与宽带卫星接收天线相连。

这种天线接收并聚焦来自卫星的微波信号，然后将信号传递给接收器。

接收器的功能是将接收到的微波信号放大，并进行初步处理。

它使用了射频（RF）前端电路，该电路负责将高频信号下变频到一个较低的频率范围。

这样做的目的是为了减小后续处理电路的复杂性，并提高信号的质量。

二、信号解码在接收到的信号经过射频前端电路处理之后，接下来是进行信号解码。

这一步是为了将接收到的模拟信号转换为数字信号，以便后续的数字处理。

解码器在这个过程中发挥着至关重要的作用。

它包括了多种功能，如模拟到数字转换、信道解码和错误校正等。

模拟到数字转换是将模拟信号转换为数字信号的过程，它使用模数转换器（ADC）完成。

信道解码是对收到的数字信号进行解码，以还原原始信号。

而错误校正则是在信道解码的基础上，根据特定的算法对信道传输中可能产生的错误进行修正。

三、信号解封装信号解封装是将数字信号中的各个元素按照特定的协议进行解析和拆分的过程。

在卫星广播电视中，通常会使用多种协议，如MPEG-2和H.264，来对信号进行封装和解封装。

解封装的过程中，接收设备会识别出视频、音频、字幕和其他数据流，并将它们分别提取出来。

然后，这些数据经过相应的处理，比如去掉冗余数据、修复错误等，最终形成可以播放的信号。

四、信号输出在信号解封装之后，接收设备将得到一个具有完整视频和音频的信号。

这时，信号可以通过传统的RF信号输出接口或HDMI接口连接到电视机上。

如果使用RF信号输出接口，接收设备会将信号转换为电视机可以接收并解码的信号，并通过同轴电缆或天线输入口传输给电视机。

有线电视和卫星电视接收系统简介有线电视和卫星电视是常见的电视接收系统，它们通过不同方式传输信号，并在用户家中接收到电视节目。

本文将详细介绍有线电视和卫星电视接收系统的工作原理、优缺点以及应用场景。

有线电视接收系统有线电视接收系统是通过有线电缆传输电视信号到用户家中，用户通过有线电视盒接收信号并显示在电视上。

有线电视信号通常是数字信号，可以提供高清晰度的图像和声音。

工作原理1.信号传输：有线电视信号通过有线电缆传输到用户家中。

2.接收设备：用户需要有一台有线电视盒连接到电视接收信号。

3.显示：有线电视盒将信号解码后显示在电视上。

优点•提供高清晰度的图像和声音。

•稳定的信号传输。

缺点•受限于有线电缆的覆盖范围。

•安装和维护成本较高。

卫星电视接收系统卫星电视接收系统通过卫星传输电视信号到用户家中，用户需要安装卫星天线接收信号，并通过卫星电视盒将信号解码后显示在电视上。

工作原理1.信号传输：卫星电视信号通过卫星传输到卫星天线接收信号。

2.接收设备：用户需要安装卫星天线和卫星电视盒连接到电视接收信号。

3.解码和显示：卫星电视盒将信号解码后显示在电视上。

优点•覆盖范围广，几乎全球接收。

•提供多样化的节目选择。

缺点•受天气影响，如暴雨或暴风可能影响信号接收。

•安装和调整卫星天线可能比较复杂。

应用场景•有线电视：适用于覆盖范围相对较小的地区，如城市或县镇。

•卫星电视：适用于覆盖范围广，如偏远地区或没有有线电视覆盖的地区。

以上是有线电视和卫星电视接收系统的介绍，希望能帮助读者更加了解这两种常见的电视接收系统。

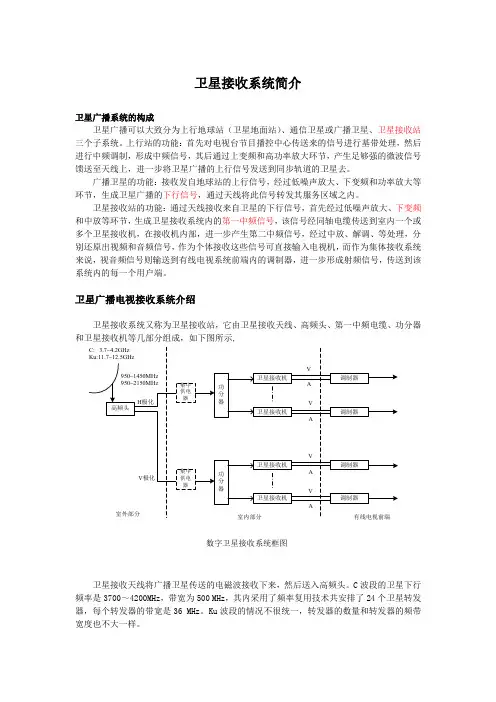

卫星接收系统简介卫星广播系统的构成卫星广播可以大致分为上行地球站（卫星地面站）、通信卫星或广播卫星、卫星接收站三个子系统。

上行站的功能：首先对电视台节目播控中心传送来的信号进行基带处理，然后进行中频调制，形成中频信号，其后通过上变频和高功率放大环节，产生足够强的微波信号馈送至天线上，进一步将卫星广播的上行信号发送到同步轨道的卫星去。

广播卫星的功能：接收发自地球站的上行信号，经过低噪声放大、下变频和功率放大等环节，生成卫星广播的下行信号，通过天线将此信号转发其服务区域之内。

卫星接收站的功能：通过天线接收来自卫星的下行信号，首先经过低噪声放大、下变频和中放等环节，生成卫星接收系统内的第一中频信号，该信号经同轴电缆传送到室内一个或多个卫星接收机，在接收机内部，进一步产生第二中频信号，经过中放、解调、等处理，分别还原出视频和音频信号，作为个体接收这些信号可直接输入电视机，而作为集体接收系统来说，视音频信号则输送到有线电视系统前端内的调制器，进一步形成射频信号，传送到该系统内的每一个用户端。

卫星广播电视接收系统介绍卫星接收系统又称为卫星接收站，它由卫星接收天线、高频头、第一中频电缆、功分器和卫星接收机等几部分组成，如下图所示,数字卫星接收系统框图卫星接收天线将广播卫星传送的电磁波接收下来，然后送入高频头。

C波段的卫星下行频率是3700～4200MHz，带宽为500 MHz，其内采用了频率复用技术共安排了24个卫星转发器，每个转发器的带宽是36 MHz。

Ku波段的情况不很统一，转发器的数量和转发器的频带宽度也不大一样。

（C波段，频率从4.0- 8.0GHz的一段频带，Ku波段，12-18GHz频段10.7-12.75G）1.卫星接收天线：卫星接收天线的作用是，有效地接收卫星辐射到地面的电磁波，并将它传送高频头之内。

卫星接收天线的类型有反射面天线和微带天线。

反射面天线是由反射面和馈源两部分组成的，馈源本身就是一种天线。

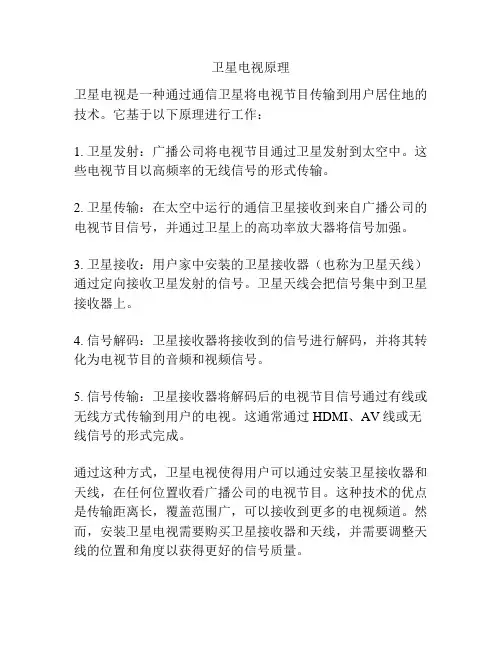

卫星电视原理
卫星电视是一种通过通信卫星将电视节目传输到用户居住地的技术。

它基于以下原理进行工作：
1. 卫星发射：广播公司将电视节目通过卫星发射到太空中。

这些电视节目以高频率的无线信号的形式传输。

2. 卫星传输：在太空中运行的通信卫星接收到来自广播公司的电视节目信号，并通过卫星上的高功率放大器将信号加强。

3. 卫星接收：用户家中安装的卫星接收器（也称为卫星天线）通过定向接收卫星发射的信号。

卫星天线会把信号集中到卫星接收器上。

4. 信号解码：卫星接收器将接收到的信号进行解码，并将其转化为电视节目的音频和视频信号。

5. 信号传输：卫星接收器将解码后的电视节目信号通过有线或无线方式传输到用户的电视。

这通常通过HDMI、AV线或无线信号的形式完成。

通过这种方式，卫星电视使得用户可以通过安装卫星接收器和天线，在任何位置收看广播公司的电视节目。

这种技术的优点是传输距离长，覆盖范围广，可以接收到更多的电视频道。

然而，安装卫星电视需要购买卫星接收器和天线，并需要调整天线的位置和角度以获得更好的信号质量。

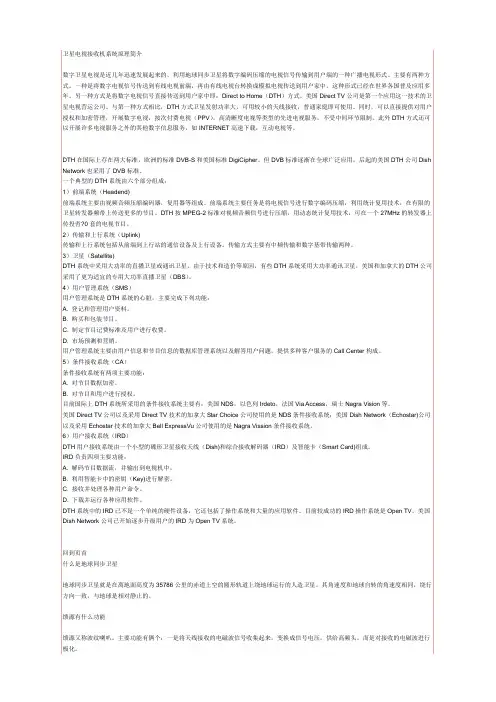

卫星电视接收机系统原理卫星电视接收机系统原理简介数字卫星电视是近几年迅速发展起来的，利用地球同步卫星将数字编码压缩的电视信号传输到用户端的一种广播电视形式。

主要有两种方式。

一种是将数字电视信号传送到有线电视前端，再由有线电视台转换成模拟电视传送到用户家中。

这种形式已经在世界各国普及应用多年。

另一种方式是将数字电视信号直接传送到用户家中即：Direct to Home（DTH）方式。

美国Direct TV公司是第一个应用这一技术的卫星电视营运公司。

与第一种方式相比，DTH方式卫星发射功率大，可用较小的天线接收，普通家庭即可使用。

同时，可以直接提供对用户授权和加密管理，开展数字电视，按次付费电视（PPV），高清晰度电视等类型的先进电视服务，不受中间环节限制。

此外DTH方式还可以开展许多电视服务之外的其他数字信息服务，如INTERNET高速下载，互动电视等。

DTH在国际上存在两大标准，欧洲的标准DVB-S和美国标准DigiCipher。

但DVB标准逐渐在全球广泛应用，后起的美国DTH公司Dish Network也采用了DVB标准。

一个典型的DTH系统由六个部分组成：1）前端系统（Headend)前端系统主要由视频音频压缩编码器，复用器等组成。

前端系统主要任务是将电视信号进行数字编码压缩，利用统计复用技术，在有限的卫星转发器频带上传送更多的节目。

DTH按MPEG-2标准对视频音频信号进行压缩，用动态统计复用技术，可在一个27MHz的转发器上传投啻?0套的电视节目。

2）传输和上行系统（Uplink)传输和上行系统包括从前端到上行站的通信设备及上行设备。

传输方式主要有中频传输和数字基带传输两种。

3）卫星（Satellite)DTH系统中采用大功率的直播卫星或通讯卫星。

由于技术和造价等原因，有些DTH系统采用大功率通讯卫星，美国和加拿大的DTH公司采用了更为适宜的专用大功率直播卫星（DBS）。

4）用户管理系统（SMS）用户管理系统是DTH系统的心脏，主要完成下列功能：A. 登记和管理用户资料。

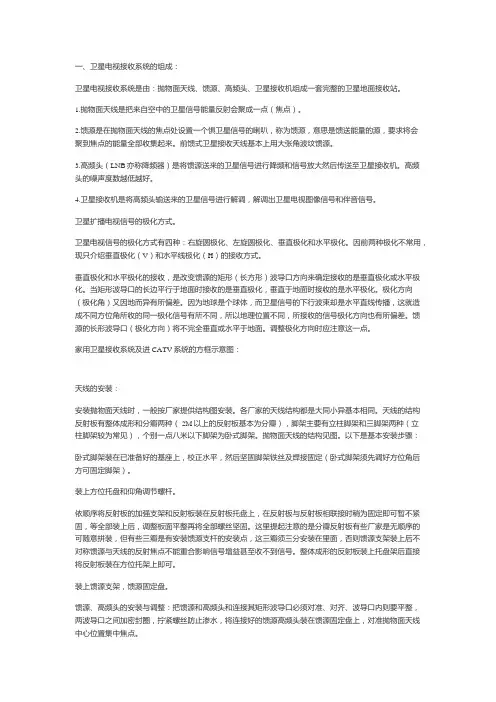

一、卫星电视接收系统的组成：卫星电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成一套完整的卫星地面接收站。

1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点（焦点）。

2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭，称为馈源，意思是馈送能量的源，要求将会聚到焦点的能量全部收集起来。

前馈式卫星接收天线基本上用大张角波纹馈源。

3.高频头（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。

高频头的噪声度数越低越好。

4.卫星接收机是将高频头输送来的卫星信号进行解调，解调出卫星电视图像信号和伴音信号。

卫星扩播电视信号的极化方式。

卫星电视信号的极化方式有四种：右旋圆极化、左旋圆极化、垂直极化和水平极化。

因前两种极化不常用，现只介绍垂直极化（V）和水平线极化（H）的接收方式。

垂直极化和水平极化的接收，是改变馈源的矩形（长方形）波导口方向来确定接收的是垂直极化或水平极化。

当矩形波导口的长边平行于地面时接收的是垂直极化，垂直于地面时接收的是水平极化。

极化方向（极化角）又因地而异有所偏差。

因为地球是个球体，而卫星信号的下行波束却是水平直线传播，这就造成不同方位角所收的同一极化信号有所不同，所以地理位置不同，所接收的信号极化方向也有所偏差。

馈源的长形波导口（极化方向）将不完全垂直或水平于地面。

调整极化方向时应注意这一点。

家用卫星接收系统及进CATV系统的方框示意图：天线的安装：安装抛物面天线时，一般按厂家提供结构图安装。

各厂家的天线结构都是大同小异基本相同。

天线的结构反射板有整体成形和分瓣两种（ 2M以上的反射板基本为分瓣），脚架主要有立柱脚架和三脚架两种（立柱脚架较为常见），个别一点八米以下脚架为卧式脚架。

抛物面天线的结构见图。

以下是基本安装步骤：卧式脚架装在已准备好的基座上，校正水平，然后坚固脚架铁丝及焊接固定（卧式脚架须先调好方位角后方可固定脚架）。

装上方位托盘和仰角调节螺杆。

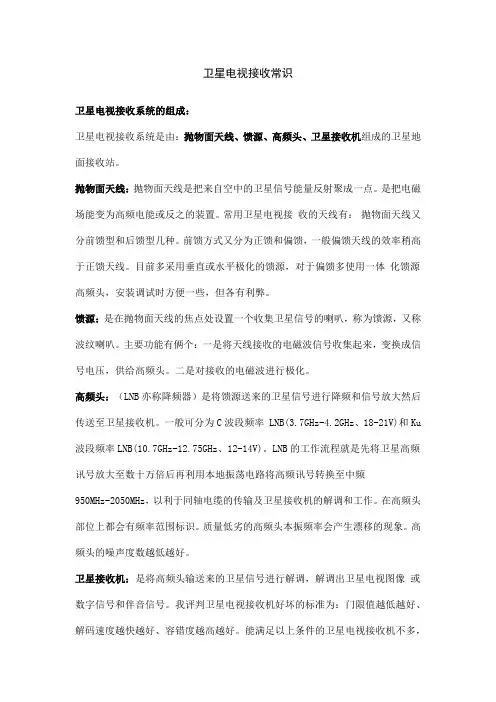

卫星电视接收常识卫星电视接收系统的组成：卫星电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成的卫星地面接收站。

抛物面天线：抛物面天线是把来自空中的卫星信号能量反射聚成一点。

是把电磁场能变为高频电能或反之的装置。

常用卫星电视接收的天线有：抛物面天线又分前馈型和后馈型几种。

前馈方式又分为正馈和偏馈，一般偏馈天线的效率稍高于正馈天线。

目前多采用垂直或水平极化的馈源，对于偏馈多使用一体化馈源高频头，安装调试时方便一些，但各有利弊。

馈源：是在抛物面天线的焦点处设置一个收集卫星信号的喇叭，称为馈源，又称波纹喇叭。

主要功能有俩个：一是将天线接收的电磁波信号收集起来，变换成信号电压，供给高频头。

二是对接收的电磁波进行极化。

高频头：（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。

一般可分为C波段频率 LNB(3.7GHz-4.2GHz、18-21V)和Ku 波段频率LNB(10.7GHz-12.75GHz、12-14V)。

LNB的工作流程就是先将卫星高频讯号放大至数十万倍后再利用本地振荡电路将高频讯号转换至中频950MHz-2050MHz，以利于同轴电缆的传输及卫星接收机的解调和工作。

在高频头部位上都会有频率范围标识。

质量低劣的高频头本振频率会产生漂移的现象。

高频头的噪声度数越低越好。

卫星接收机：是将高频头输送来的卫星信号进行解调，解调出卫星电视图像或数字信号和伴音信号。

我评判卫星电视接收机好坏的标准为：门限值越低越好、解码速度越快越好、容错度越高越好。

能满足以上条件的卫星电视接收机不多，而且价高。

传输线材：卫星天线与接收机的联线距离尽可能短．以减少因传输线过长而造成的信号损耗。

传输线的选择应考虑采用性能较好的同轴电缆，我们建议采用：其线缆参数为 75Ω—5或 75Ω—7、频壁网为75织的物理发泡电缆，天线与接收机的距离不要超过30米。

以减少因传输线过长而造成的信号损耗。

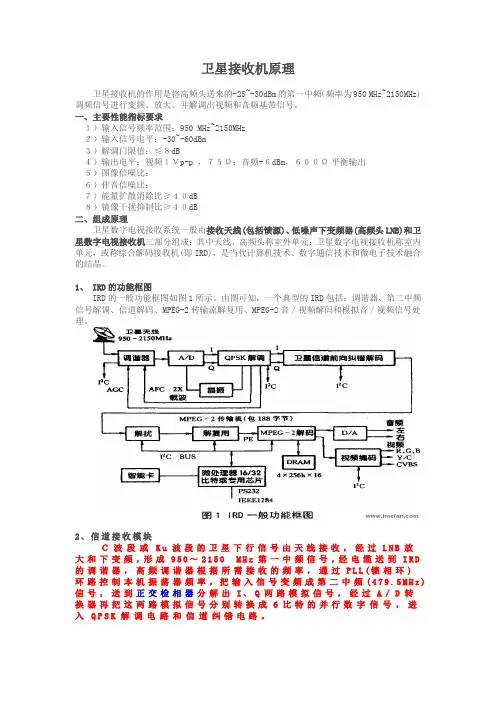

卫星接收机原理卫星接收机的作用是将高频头送来的-25~-30dBm的第一中频（频率为950 MHz~2150MHz)调频信号进行变频、放大、并解调出视频和音频基带信号。

一、主要性能指标要求１）输入信号频率范围：950 MHz~2150MHz２）输入信号电平：-30~-60dBm３）解调门限值：≤８dB４）输出电平：视频１Ｖp-p ，７５Ω；音频+６dBm，６００Ω平衡输出５）图像信噪比：６）伴音信噪比：７）能量扩散消除比≥４０dB８）镜像干扰抑制比≥４０dB二、组成原理卫星数字电视接收系统一般由接收天线(包括馈源)、低噪声下变频器(高频头LNB)和卫星数字电视接收机三部分组成：其中天线、高频头称室外单元：卫星数字电视接收机称室内单元，或称综合解码接收机(即IRD)，是当代计算机技术、数字通信技术和微电子技术融合的结晶。

1、IRD的功能框图IRD的一般功能框图如图1所示。

由图可知，一个典型的IRD包括：调谐器、第二中频信号解调、信道解码、MPEG-2传输流解复用、MPEG-2音／视频解码和模拟音／视频信号处理。

2、信道接收模块Ｃ波段或K u波段的卫星下行信号由天线接收，经过L N B放大和下变频，形成950～2150M H z第一中频信号，经电缆送到I R D 的调谐器，高频调谐器根据所需接收的频率，通过P L L(锁相环)环路控制本机振荡器频率，把输入信号变频成第二中频(479.5M H z)信号，送到正交检相器分解出I、Q两路模拟信号，经过A／D转换器再把这两路模拟信号分别转换成6比特的并行数字信号，进入Q P S K解调电路和信道纠错电路。

Q P S K解调器的核心部分起到载波恢复、寻址、位同步、反混叠、匹配滤波和自动增益控制(A G C)作用。

B u t t e r w o r t h型匹配滤波器用来完成升余弦滚降形状的脉冲形成滤波变换(α=O．35D V B或α=O.20D S S，D V B数字视频广播，D S S数字卫星业务)。

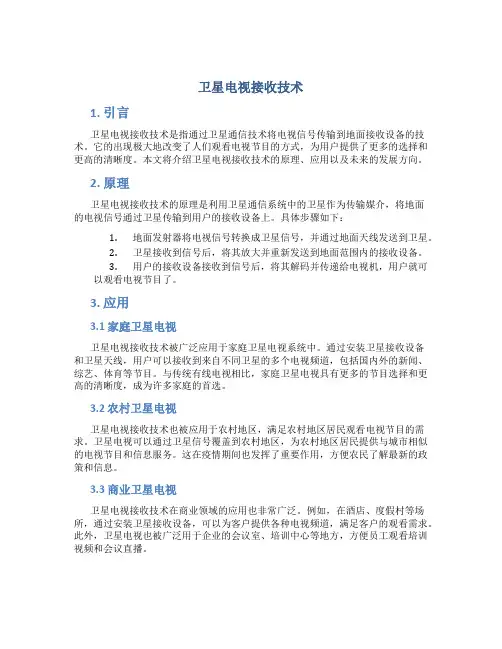

卫星电视接收1. 概述卫星电视接收是一种通过接收卫星信号来传输电视信号的技术。

卫星电视接收系统由卫星天线、接收机和电视机等组成。

通过接收卫星信号，用户可以观看到来自不同地区和国家的电视节目。

2. 卫星电视接收系统组成卫星电视接收系统主要由以下几个组成部分组成：2.1 卫星天线卫星天线是卫星电视接收的关键设备，它用于接收卫星信号。

卫星天线通常由一根或多根天线臂和一个反射面组成。

天线臂用于接收来自卫星的信号，反射面用于将信号聚焦到天线臂上。

2.2 接收机接收机是用于接收卫星信号并解码的设备。

接收机通常包括接收头、解码器和条件接入模块。

接收头用于接收并放大卫星信号，解码器用于解码信号，条件接入模块用于将解码后的信号传输到电视机。

2.3 电视机电视机是用于显示卫星信号传输的设备。

用户需要将接收机与电视机连接，通过电视机来观看卫星电视节目。

3. 卫星电视接收技术卫星电视接收技术主要涉及以下几个方面：3.1 卫星信号传输卫星信号是通过卫星发射到地面的电磁波信号。

这些信号经过卫星天线接收后，通过接收机解码并转换成电视信号。

3.2 信号解码卫星信号经过接收机接收后，需要进行解码才能转换成电视信号。

解码过程包括信号解压缩、解密和解封装。

3.3 条件接入条件接入是指将解码后的信号传输到电视机的过程。

用户可以选择使用HDMI、AV等不同的接口将接收机与电视机连接。

4. 卫星电视接收的优势卫星电视接收相比传统有线电视具有以下几个优势：4.1 节目内容多样通过卫星电视接收，用户可以观看来自全球各地的电视频道，节目内容更加多样。

4.2 信号质量高卫星电视接收的信号质量相比传统有线电视更高。

由于信号直接从卫星传输到接收机，信号经过的中转节点较少，从而降低了信号损失。

4.3 信号传输稳定由于卫星信号传输不受地理位置限制，用户无论在城市还是农村都可以接收到稳定的卫星电视信号。

5. 卫星电视接收的应用场景卫星电视接收在以下几个场景中得到了广泛应用：5.1 家庭用户家庭用户可以通过卫星电视接收系统观看各种电视节目，满足家庭成员的观影需求。
