9-用四极法测量计算土壤电阻率(整理)

四极法测量土壤电阻率的步骤淮安供电公司市郊农电：葛进进操作过程：20分钟，三个否决项1、报告老师，询问极距a是多少？2、在操作纸上写出极距a，并算出接地埋深L=a/20。

3、选择仪器及工具、摇表（四端子）、四捆接线、尺、锤、接地棒、螺丝刀、计算器等。

用粉笔在四个接地棒上画出接地埋深的标志（注意：从下向上画，距离为L）4、检查仪表①外观检查，看有无破损、有无裂纹等；②检查合格证：如没合格证，要报告老师，等允许后，方可操作；（此处为否决项）③来回转动各旋钮检查是否灵敏。

5、放线①将仪器和工具放在合适的地点，拿起二捆接线、尺、锤、接地棒，螺丝刀（原地只留下摇表和两捆线）②由摇表向正前方走约16米，然后向正左方走约1.5a米，钉下第一个接地棒（注意，钉到刚才粉笔画到的标志处），并把螺丝刀穿过尺前的小圆环插入地下，然后抱着材料（除一捆接地线）拉开皮尺，向前走，大约走到3a米多，停下。

③将皮尺拉紧拉直，轻轻放下，在3a米平行与第一接地棒的地方，钉下第二个接地棒，并放下二捆接地线。

④向回走，在皮尺刻度的2a米的平行与第一接地棒的地方，钉下第三个接地棒。

⑤向回走，在皮尺刻度的a米的平行与第一接地棒的地方，钉下第四个接地棒。

⑥到第一个接地棒处，将接地线的上小夹子，夹在接地棒上，向摇表方向放开接地线，不要绷紧，以防夹子脱落，⑦把螺丝刀插在摇表前，从摇表处拿起一捆接地线，将有接线片的一端打活扣在螺丝刀上，向第四根接线棒放线。

⑧按⑥和⑦的方法，放完其余两捆接地线，并检查四个小夹子是否夹牢。

6、接线①先打开短接片（此处为否决项）。

方法：松开短接片旋钮，手由下向上一挑，即可打开短接片。

②接四根连线。

注意：不能交叉，接触要紧。

7、调零将摇表放平，用螺丝刀将调零器调零，调零时，头要位于摇表正上方。

8、测量①将摇表倍率（里面的小旋钮）调到10R档，顺时针旋动RS电位器（外面的大旋钮）刻度盘到最大。

②左手掌按住摇表，左手大姆指和食指捻住外面的大旋钮，右手顺时针方向慢慢摇到摇把，在摇动时，左手要迅速调节RS电位器（禁止指针三秒停留在最大处，此处为否决项）。

土壤电阻率与接地电阻的测试方法一、土壤电阻率测试方法：常用方法：四极等距法或称温纳(Wenner)法：测试依据：规范DL/T475-2006 及各种仪表使用说明书图a) 是四极等距法的原理接线图，两电极之间的距离a 应不小于电极埋设深度h 的20倍，即a ≥20h 。

试验电流流入外侧两个电极，接地阻抗测试仪通过测得试验电流和内侧两个电极间的电位差，得到R ，通过公式 (1) 得到被测场地的视在土壤电阻率ρ：aR πρ2= (1)说明：上式中的R 就是从仪表上直接读取的电阻值。

四个接地电极应在一条直线上。

本方法适用于我公司的测试表型号为：ZC-8、ZC29B-1、ZC29B-2、Megger 。

如：某一测试中电极深度为0.1m ，从表上读取的值为3.76Ω，接地电极间的距离为3m ，则该区域土壤电阻率ρ=2πaR=2×3.14×3×3.76=70.84Ω·m （如果考虑季节系数，上面的值再乘以季节系数即可）。

附：季节系数表季节系数的取值：摘自《智能建筑弱电工程设计施工图集》图集号97X700-7 序号土壤名称深度Ψ1 Ψ2 Ψ31 黏土0.5～0.8 3 2 1.50.8～3 2 1.5 1.42 陶土0～22.4 1.4 1.23 沙砾盖于陶土 1.8 1.2 1.14 杂以黄沙的沙砾 1.5 1.3 1.25 泥碳 1.4 1.1 1.06 园地----- 1.3 1.27 石灰石 2.5 1.5 1.28 黄沙 2.4 1.6 1.2说明：Ψ1：用于测量前数天下过较长时间的雨，土壤很潮湿时。

Ψ2：用于测量时土壤交潮湿时，具有中等含水量时。

Ψ3：用于测量时土壤干燥或测量前降雨量不大时。

操作步骤：1.仪表端所有接线应正确无误。

2.仪表连线与电位电极P1、P2和电流电极C1、C2应牢固接触。

3.仪表放置水平后，调整检流计的机械零位，归零。

4.将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min（备注：ZC29B要求转速150r/min；ZC-8要求转速120r/min）。

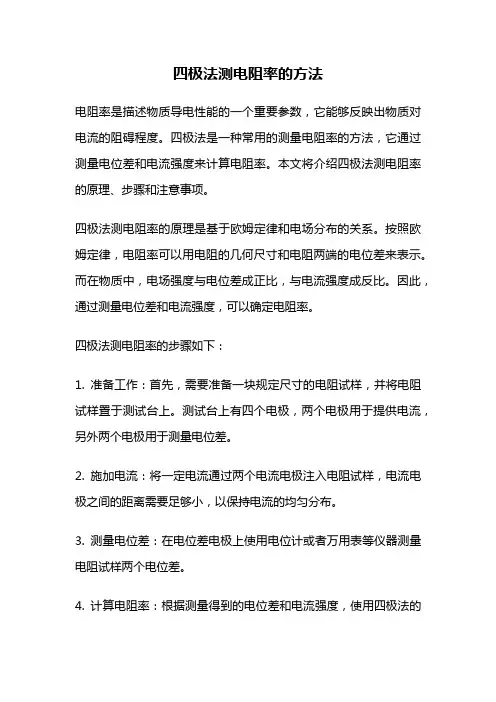

四极法测电阻率的方法电阻率是描述物质导电性能的一个重要参数，它能够反映出物质对电流的阻碍程度。

四极法是一种常用的测量电阻率的方法，它通过测量电位差和电流强度来计算电阻率。

本文将介绍四极法测电阻率的原理、步骤和注意事项。

四极法测电阻率的原理是基于欧姆定律和电场分布的关系。

按照欧姆定律，电阻率可以用电阻的几何尺寸和电阻两端的电位差来表示。

而在物质中，电场强度与电位差成正比，与电流强度成反比。

因此，通过测量电位差和电流强度，可以确定电阻率。

四极法测电阻率的步骤如下：1. 准备工作：首先，需要准备一块规定尺寸的电阻试样，并将电阻试样置于测试台上。

测试台上有四个电极，两个电极用于提供电流，另外两个电极用于测量电位差。

2. 施加电流：将一定电流通过两个电流电极注入电阻试样，电流电极之间的距离需要足够小，以保持电流的均匀分布。

3. 测量电位差：在电位差电极上使用电位计或者万用表等仪器测量电阻试样两个电位差。

4. 计算电阻率：根据测量得到的电位差和电流强度，使用四极法的公式计算电阻率。

四极法的公式为ρ = (V2-V1)/(I2-I1)*S/L，其中V1和V2分别表示电位差测量值，I1和I2分别表示电流测量值，S 为电阻试样横截面积，L为电阻试样的长度。

5. 注意事项：在进行四极法测量时，需要注意以下几点。

首先，电流电极之间的距离应该足够小，以保持电流均匀分布；其次，电位差电极的位置应该与电流电极的位置相对应，以确保测量的准确性；最后，测量过程中应尽量减小外界干扰，如尽量避免电磁场和其他电源的影响。

总结：四极法是一种常用的测量电阻率的方法，它通过测量电位差和电流强度来计算电阻率。

该方法准确可靠，广泛应用于材料科学、地球物理学等领域。

在实际应用中，需要注意测量条件的选择和仪器的使用，以确保测量结果的准确性。

通过四极法测量电阻率，可以帮助人们深入了解物质的导电性能，为材料研究和工程设计提供重要参考。

土壤电阻率四极法
土壤电阻率是指土壤对电流的阻力程度，是衡量土壤导电能力的重要指标。

它通常通过四极法进行测量。

四极法是一种电阻率测量方法，其中包括四个电极，两个内电极用于传递电流，两个外电极用于测量电压。

该方法通过在土壤中传递电流，然后测量电压差，从而计算出土壤的电阻率。

在四极法测量中，内外电极之间的距离可以根据需要进行调整，以适应不同土壤类型和深度的测量需求。

通过在不同深度上进行多个测量，可以获得土壤电阻率的剖面分布，从而了解土壤的导电能力及其与地下水及其他地下条件的关系。

土壤电阻率的测量结果对土壤水分含量、盐分含量、土壤结构及土壤种类等因素有一定的敏感性，因此可以用于土壤类型划分、土壤水分监测、土壤盐渍化评估等方面。

土壤电阻率计算方法土壤电阻率可是个很有趣的概念呢。

它简单来说就是衡量土壤导电能力的一个数值啦。

那怎么计算它呢？有一种比较常见的方法是四极法哦。

想象一下，我们在土壤里插四根电极，就像在土里种了四根特别的小柱子一样。

这四根电极按照一定的距离排列成一条直线。

然后呢，我们给外面的两根电极通上电流，再测量里面两根电极之间的电压。

根据一些物理公式，就能算出土壤电阻率啦。

这个公式有点像魔法咒语一样，土壤电阻率等于2π乘以电极间距再乘以测量得到的电压，然后除以通入的电流。

不过可别被这个公式吓到，就像做游戏一样，按照步骤来就好啦。

还有一种温纳法，也是和四极法类似的原理呢。

它也是通过布置电极，测量电压和电流，不过电极之间的距离关系有点小不同。

就好像是同一个游戏的不同玩法。

另外呀，如果知道土壤的一些基本性质，也能大致估算土壤电阻率哦。

比如说土壤的类型，像沙土、黏土这些。

沙土的颗粒比较大，水分容易流失，它的电阻率通常会比较高，就像那种比较调皮不太听话的小朋友，不容易让电流通过呢。

黏土就不一样啦，黏土比较细腻，能留住水分，电阻率相对就低一些，就像个贴心的小助手，电流在里面跑得比较顺畅。

要是知道土壤的湿度、温度这些，也能对土壤电阻率有个大概的判断。

湿度大的时候，就好像给土壤加了润滑油，电流更容易传导，电阻率就会降低；温度低的时候呢，土壤里的离子活动就没那么活跃了，电阻率可能就会升高，就像小动物们在冷的时候都懒得动一样。

不过要准确计算土壤电阻率呀，还是要根据实际情况选择合适的测量方法。

而且在测量的时候，要尽可能地保证测量环境的稳定，不要有太多干扰因素。

就像我们专心做一件事的时候，可不想被打扰一样。

如果测量的时候周围有大型金属物体或者有其他电流源，那测量结果可能就不准啦。

所以呀，计算土壤电阻率是个既有趣又需要细心对待的事情呢。

组合7-2
四级法测量并计算土壤电阻率
步骤：
1、放线：考虑到两边距离，直线距离控制在18米（约18步）然
后水平向右行6米（约6步）。

2、根据考官给定条件a值的长度（一般在4-7米），定位铁钉位
置，根据A值计算出铁钉埋深度（L=a/20），按第一只铁钉再确定其它三只铁钉的位置（先确定四只铁钉间的总间距a值*3，再钉好每个铁钉）。

3、在铁钉上缠绕导线放至接地电阻测试仪处（导线不能交叉）。

4、打开测试上的C2、P2连接片，用镙丝刀调整该度指针至“0”
位，然后分别接好C1、P1、C2、P2桩头。

5、把测试仪上的倍率数放在最高档位，摇动手柄并调整标度盘，
使指针到“0”位，但标示盘数小于“1”时，应重新调整倍率盘，直到标示盘数值大于“1“，指针到“0”位后加速摇动手柄，调整使指向“0”位。

6、收线、收铁钉、归还工具及仪表等。

7、计算土壤接地电阻率：
P=2π.a.R(Ω.m)四级法测量并计算土壤电阻率；a距离为4—7米间L=a/20。

R=倍率*标度盘值(Ω) P=2π.a.R(Ω.m)。

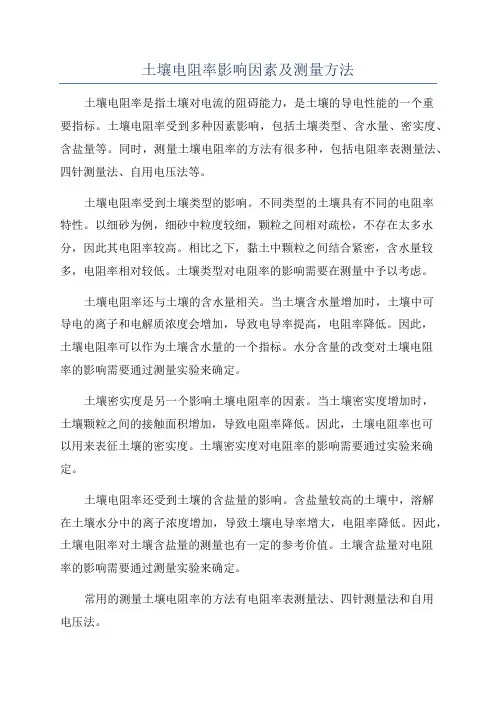

土壤电阻率影响因素及测量方法土壤电阻率是指土壤对电流的阻碍能力，是土壤的导电性能的一个重要指标。

土壤电阻率受到多种因素影响，包括土壤类型、含水量、密实度、含盐量等。

同时，测量土壤电阻率的方法有很多种，包括电阻率表测量法、四针测量法、自用电压法等。

土壤电阻率受到土壤类型的影响。

不同类型的土壤具有不同的电阻率特性。

以细砂为例，细砂中粒度较细，颗粒之间相对疏松，不存在太多水分，因此其电阻率较高。

相比之下，黏土中颗粒之间结合紧密，含水量较多，电阻率相对较低。

土壤类型对电阻率的影响需要在测量中予以考虑。

土壤电阻率还与土壤的含水量相关。

当土壤含水量增加时，土壤中可导电的离子和电解质浓度会增加，导致电导率提高，电阻率降低。

因此，土壤电阻率可以作为土壤含水量的一个指标。

水分含量的改变对土壤电阻率的影响需要通过测量实验来确定。

土壤密实度是另一个影响土壤电阻率的因素。

当土壤密实度增加时，土壤颗粒之间的接触面积增加，导致电阻率降低。

因此，土壤电阻率也可以用来表征土壤的密实度。

土壤密实度对电阻率的影响需要通过实验来确定。

土壤电阻率还受到土壤的含盐量的影响。

含盐量较高的土壤中，溶解在土壤水分中的离子浓度增加，导致土壤电导率增大，电阻率降低。

因此，土壤电阻率对土壤含盐量的测量也有一定的参考价值。

土壤含盐量对电阻率的影响需要通过测量实验来确定。

常用的测量土壤电阻率的方法有电阻率表测量法、四针测量法和自用电压法。

电阻率表测量法是最常用的方法之一，它利用电阻率表直接测量土壤的电阻率。

该方法操作简便，测量结果准确可靠。

四针测量法是一种精密测量土壤电阻率的方法，它利用四根针状电极分别嵌入土壤中，通过测量电极间的电阻差来计算土壤电阻率。

该方法精度较高，适用于对电阻率要求较高的测量场景。

自用电压法是一种相对简便的测量土壤电阻率的方法，它利用自生成的电压差来估计土壤的电阻率。

这种方法不需要专业的设备，成本较低，适用于简单快速的电阻率测量。

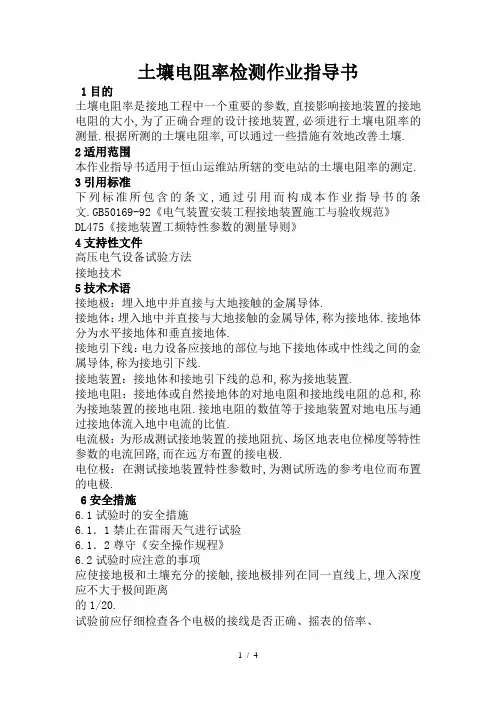

土壤电阻率检测作业指导书1目的土壤电阻率是接地工程中一个重要的参数,直接影响接地装置的接地电阻的大小,为了正确合理的设计接地装置,必须进行土壤电阻率的测量.根据所测的土壤电阻率,可以通过一些措施有效地改善土壤. 2适用范围本作业指导书适用于恒山运维站所辖的变电站的土壤电阻率的测定. 3引用标准下列标准所包含的条文,通过引用而构成本作业指导书的条文.GB50169-92《电气装置安装工程接地装置施工与验收规范》DL475《接地装置工频特性参数的测量导则》4支持性文件高压电气设备试验方法接地技术5技术术语接地极：埋入地中并直接与大地接触的金属导体.接地体：埋入地中并直接与大地接触的金属导体,称为接地体.接地体分为水平接地体和垂直接地体.接地引下线：电力设备应接地的部位与地下接地体或中性线之间的金属导体,称为接地引下线.接地装置：接地体和接地引下线的总和,称为接地装置.接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和,称为接地装置的接地电阻.接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值.电流极：为形成测试接地装置的接地阻抗、场区地表电位梯度等特性参数的电流回路,而在远方布置的接电极.电位极：在测试接地装置特性参数时,为测试所选的参考电位而布置的电极.6安全措施6.1试验时的安全措施6.1．1禁止在雷雨天气进行试验6.1．2尊守《安全操作规程》6.2试验时应注意的事项应使接地极和土壤充分的接触,接地极排列在同一直线上,埋入深度应不大于极间距离的1/20.试验前应仔细检查各个电极的接线是否正确、摇表的倍率、量程等,按规定的转速旋转摇表把手,尽量匀速摇动.6.2.3在接线时,必须用夹子将导线和接地极连接,使他们的接触良好.7作业准备7.1人员配备数量：2人素质要求：所有工作人员必须拥有安全意识,并且具有一定的专业基础知识.7.2设备准备7.2.1ZC-8型摇表一块7.2.2导线若干7.2.3铁锤一把7.2.4接地极4颗8作业项目和测试要求、质量标准8.1作业项目测试方法：8.1.1单极法在需要测量土壤电阻率的地方打一直径为d的接地极,埋入深度为h,用摇表测出该接地极的接地阻R,如图1,然后通过下式计算出土壤电阻率 ：用单极法测量土壤电阻率时,接地体与土壤的接触程度起着很大的关系,即用这种方法测出的土壤电阻率仅仅反映了接地接地体附近的土壤电阻率,误差较大,在使用单极法时接地极的直径应不小于 1.5厘米,长度应不小于1米.改变接地极的埋设深度,可以反映出不同深度土壤的电阻率的变化,这种方法常用于土壤电阻率分布均匀的的地带.9.1.2四极法四极法适用于测试离接地极较远的地区的土壤电阻率,也是常用的一种方法,四极法的接线原理图如图2,试验电流从外侧的两个接地极流入,摇表通过测得试验电流和。

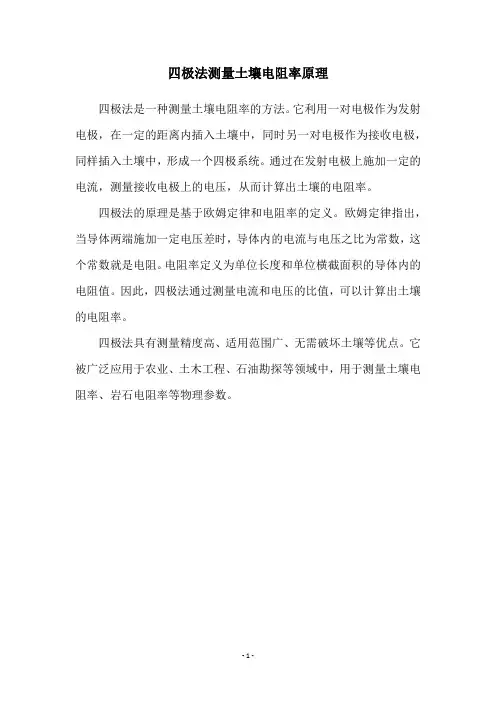

四极法测量土壤电阻率原理
四极法是一种测量土壤电阻率的方法。

它利用一对电极作为发射电极，在一定的距离内插入土壤中，同时另一对电极作为接收电极，同样插入土壤中，形成一个四极系统。

通过在发射电极上施加一定的电流，测量接收电极上的电压，从而计算出土壤的电阻率。

四极法的原理是基于欧姆定律和电阻率的定义。

欧姆定律指出，当导体两端施加一定电压差时，导体内的电流与电压之比为常数，这个常数就是电阻。

电阻率定义为单位长度和单位横截面积的导体内的电阻值。

因此，四极法通过测量电流和电压的比值，可以计算出土壤的电阻率。

四极法具有测量精度高、适用范围广、无需破坏土壤等优点。

它被广泛应用于农业、土木工程、石油勘探等领域中，用于测量土壤电阻率、岩石电阻率等物理参数。

- 1 -。

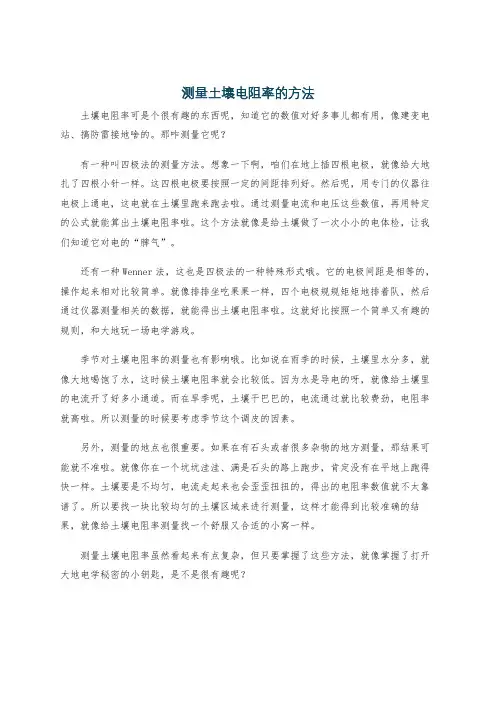

测量土壤电阻率的方法土壤电阻率可是个很有趣的东西呢，知道它的数值对好多事儿都有用，像建变电站、搞防雷接地啥的。

那咋测量它呢？有一种叫四极法的测量方法。

想象一下啊，咱们在地上插四根电极，就像给大地扎了四根小针一样。

这四根电极要按照一定的间距排列好。

然后呢，用专门的仪器往电极上通电，这电就在土壤里跑来跑去啦。

通过测量电流和电压这些数值，再用特定的公式就能算出土壤电阻率啦。

这个方法就像是给土壤做了一次小小的电体检，让我们知道它对电的“脾气”。

还有一种Wenner法，这也是四极法的一种特殊形式哦。

它的电极间距是相等的，操作起来相对比较简单。

就像排排坐吃果果一样，四个电极规规矩矩地排着队，然后通过仪器测量相关的数据，就能得出土壤电阻率啦。

这就好比按照一个简单又有趣的规则，和大地玩一场电学游戏。

季节对土壤电阻率的测量也有影响哦。

比如说在雨季的时候，土壤里水分多，就像大地喝饱了水，这时候土壤电阻率就会比较低。

因为水是导电的呀，就像给土壤里的电流开了好多小通道。

而在旱季呢，土壤干巴巴的，电流通过就比较费劲，电阻率就高啦。

所以测量的时候要考虑季节这个调皮的因素。

另外，测量的地点也很重要。

如果在有石头或者很多杂物的地方测量，那结果可能就不准啦。

就像你在一个坑坑洼洼、满是石头的路上跑步，肯定没有在平地上跑得快一样。

土壤要是不均匀，电流走起来也会歪歪扭扭的，得出的电阻率数值就不太靠谱了。

所以要找一块比较均匀的土壤区域来进行测量，这样才能得到比较准确的结果，就像给土壤电阻率测量找一个舒服又合适的小窝一样。

测量土壤电阻率虽然看起来有点复杂，但只要掌握了这些方法，就像掌握了打开大地电学秘密的小钥匙，是不是很有趣呢？。

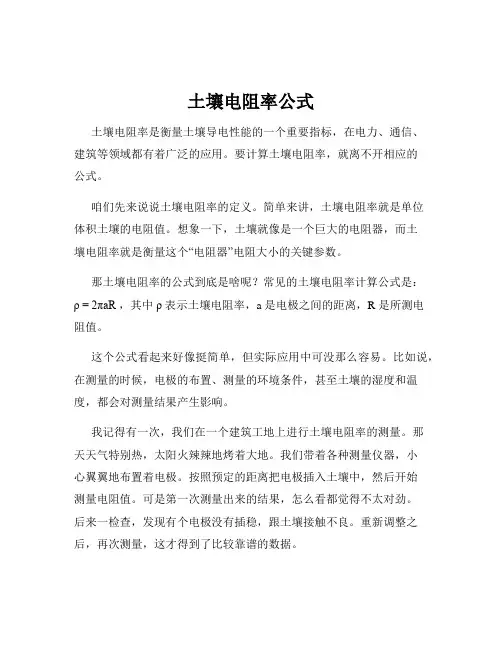

土壤电阻率公式土壤电阻率是衡量土壤导电性能的一个重要指标，在电力、通信、建筑等领域都有着广泛的应用。

要计算土壤电阻率，就离不开相应的公式。

咱们先来说说土壤电阻率的定义。

简单来讲，土壤电阻率就是单位体积土壤的电阻值。

想象一下，土壤就像是一个巨大的电阻器，而土壤电阻率就是衡量这个“电阻器”电阻大小的关键参数。

那土壤电阻率的公式到底是啥呢？常见的土壤电阻率计算公式是：ρ = 2πaR ，其中ρ 表示土壤电阻率，a 是电极之间的距离，R 是所测电阻值。

这个公式看起来好像挺简单，但实际应用中可没那么容易。

比如说，在测量的时候，电极的布置、测量的环境条件，甚至土壤的湿度和温度，都会对测量结果产生影响。

我记得有一次，我们在一个建筑工地上进行土壤电阻率的测量。

那天天气特别热，太阳火辣辣地烤着大地。

我们带着各种测量仪器，小心翼翼地布置着电极。

按照预定的距离把电极插入土壤中，然后开始测量电阻值。

可是第一次测量出来的结果，怎么看都觉得不太对劲。

后来一检查，发现有个电极没有插稳，跟土壤接触不良。

重新调整之后，再次测量，这才得到了比较靠谱的数据。

在实际工作中，要想准确测量土壤电阻率，不仅要熟悉公式，还得注意很多细节。

比如说，测量电极的材质和尺寸要符合标准，测量的深度也要根据具体情况来确定。

如果是在比较复杂的地质条件下，还可能需要进行多次测量，然后综合分析数据。

另外，不同地区的土壤电阻率差异可能会很大。

比如在山区，土壤中石头多、水分少，电阻率往往就比较高；而在河边或者湿地，土壤湿润，电阻率就相对较低。

总之，土壤电阻率公式虽然是个基础，但要真正用好它，还需要结合实际情况，仔细操作，认真分析。

只有这样，才能得到准确可靠的结果，为相关的工程设计和施工提供有力的支持。

希望通过今天的介绍，能让您对土壤电阻率公式有更清楚的认识。

以后在遇到相关问题的时候，能够心中有数，运用自如。

操作考核评分标准(考评员用)操作考核 (考评员评分用)姓名准考证号操作开始时间结束时间江苏省电力行业《农网配电营业工》职业技能鉴定操作考核任务书1．操作项目用四极法测量计算土壤电阻率2．操作时间本项目作业时间20分钟3．操作说明（1）在指定的场地、设备上独立完成操作；（2）严格按测量要求和操作步骤进行测量操作；（3）准确读数，正确计算（计算完毕将记录纸写好姓名后交给考评员阅卷评分留存）；（4）时间到应立即停止操作,整理仪表和工器具离开操作场地。

（5）工作中发生严重违章操作，并造成后果，取消考核，该项目为零分。

用四极法测量计算土壤电阻率（整理）一、准备工作工作服、安全帽、手套、计算器、笔。

二、选择仪表材料1、ZC-8型接地摇表，4根测量绳，测量桩4根，锤子一把，皮尺一只，罗丝批一把。

2、外观检查，摇晃检查一下摇表，如有短接线还应将短接线拆除，轻摇接地摇表检查，决不能在C1、P1、P2、C2开路的状态下摇动表手柄。

三、测量1、取皮尺在同一水平线上按老师要求确定极间测量距离A的档距。

2、现场用尺量一下桩应埋深距离L，L=a/20，然后依次用锺子钉桩。

3、放测量线：一端夹在桩上，另一端引向摇表侧，（注意电压P1与P2为同一色线，电流C1与C2为同一色线）。

引线之间绝不能交叉缠绕。

4、打开摇表C2与P2之间的短路环，分别接上C1、P1、P2、C2引线。

5、将接地摇表用罗丝批调零。

6、旋动倍率开关，将倍率放至最大档*10，将调零旋钮调至最大10至中心线。

7、顺时针轻摇发电机手柄，如指针偏向右侧将倍率旋钮调小至*1，继续操作直至调至*0.1档。

8、继续轻摇手柄，左手轻调调零旋钮，直至指针在中心线上不动，然后加速摇动手柄达120转/分钟，期间仍可微调调零旋钮，直至指针最终固定在中心线上，约持续15秒后，再读取数据。

三答题a=?米（极间距离）l=a/20=?厘米（桩埋深度）Rx=?欧姆（注意读取数据R*倍率）ρ=2παRx=?（欧姆`米）拆除测量设施，收拾工具交还老师。

土壤电阻率与接地电阻的测试方法一、土壤电阻率测试方法：常用方法：四极等距法或称温纳(Wenner)法：测试依据：规范DL/T475-2006 及各种仪表使用说明书图a) 是四极等距法的原理接线图，两电极之间的距离a 应不小于电极埋设深度h 的20倍，即a ≥20h 。

试验电流流入外侧两个电极，接地阻抗测试仪通过测得试验电流和内侧两个电极间的电位差，得到R ，通过公式 (1) 得到被测场地的视在土壤电阻率ρ：aR πρ2= (1)说明：上式中的R 就是从仪表上直接读取的电阻值。

四个接地电极应在一条直线上。

本方法适用于我公司的测试表型号为：ZC-8、ZC29B-1、ZC29B-2、Megger 。

如：某一测试中电极深度为0.1m ，从表上读取的值为3.76Ω，接地电极间的距离为3m ，则该区域土壤电阻率ρ=2πaR=2×3.14×3×3.76=70.84Ω·m （如果考虑季节系数，上面的值再乘以季节系数即可）。

附：季节系数表季节系数的取值：摘自《智能建筑弱电工程设计施工图集》图集号97X700-7 序号土壤名称深度Ψ1 Ψ2 Ψ31 黏土0.5～0.8 3 2 1.50.8～3 2 1.5 1.42 陶土0～22.4 1.4 1.23 沙砾盖于陶土 1.8 1.2 1.14 杂以黄沙的沙砾 1.5 1.3 1.25 泥碳 1.4 1.1 1.06 园地----- 1.3 1.27 石灰石 2.5 1.5 1.28 黄沙 2.4 1.6 1.2说明：Ψ1：用于测量前数天下过较长时间的雨，土壤很潮湿时。

Ψ2：用于测量时土壤交潮湿时，具有中等含水量时。

Ψ3：用于测量时土壤干燥或测量前降雨量不大时。

操作步骤：1.仪表端所有接线应正确无误。

2.仪表连线与电位电极P1、P2和电流电极C1、C2应牢固接触。

3.仪表放置水平后，调整检流计的机械零位，归零。

4.将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min（备注：ZC29B要求转速150r/min；ZC-8要求转速120r/min）。

三、用四极法测量并计算土壤电阻率：
1、到达现场后，根据答题纸给出的a距离算出L=a/20 (接地棒的埋深)
2、打开表盖，检查表针是不是零档位，不论是否在不在0位，都要进行调0（现
场可以用工具比试一下），拆除连接片，然后检查仪表外观，向监考老师汇报。

3、按a已知的距离，除以3，得到每个钉之间的档距，在砸钉前，把每个钉的
深度L算好后，再进行砸钉。

4、放线，四根导线，（两个红色线在中间，黑色线在两边），检查接线夹与接地
棒是否接触良好。

5、接线，根据四个点放出的导线，连接线两端分别接入表计的四个接线桩和四
根接地棒上(表计上线的接法也是两个红色线在中间，黑色线在两边)。

6、测量，先把表计档位分别放在最大档位（大黑旋钮拧至最大10欧姆，小黑钮
拧至最大*100），慢慢摇动表计，如果表计中的指针偏左，就是电阻过大，把小黑钮拧至*10上，再继续摇表，如果指针还偏左，说明电阻还大，把小黑钮拧至*1，再继续摇表，当小黑钮旋转到*1后，表计指针还不在零位后，停止摇动更换档位，把小黑旋钮转端纽调到*10上，再慢慢摇动表计，再调整大黑钮，直到表计指针在0档位停止不动后，加快摇动速度,连续摇动1分钟指针静止不动后,读出表计的数字。

7、计算：根据表计读出的数字，在答题纸上先计算出电阻值R x=(倍率,小黑钮)n
×R
n (标率盘值,大黑钮)（Ω）再计算出电阻率ρ=2×3.14×a×R
X
(Ω.m)。

在答题纸上写上自己的名字。

清理现场。

把表计恢复原样。

测量线绕在放线板上。

接地棒放入包内，其他工具整理好。

离开现场，向监考老师汇报工作完毕。

东营阴极保护
阴极保护土壤电阻率的测量在阴极保护中需要对土壤电阻率进行测量，土壤电阻率的测量有以下几种方法：土壤箱法、原位测量法
（1）土壤箱法
这种方法是一种实验室的方法，在现场采集土样或者水样，留着待检测。

盛土壤的箱子是个敞口的没有盖的长方形盒子，这个盒子用塑料绝缘材料制成，盒子两端是金属板，在测量的时候将土壤样品放入土壤的箱子里，然后顶面齐平，对两端面间的电流跟电压进行测量。

（2）原位测量法
通常用的原位测量法有以下几种形式：Shepard极棒法、Columbia 极棒法跟Wenner法，比较可知，Shepard四极法有测量的数据要可靠、简单原理、方便操作的特点。

采用Shepard四极法测得土壤电阻率。

地壤电阻率的测量原理目前国内外制造的用以测定土壤电阻率的仪表，虽然有时在显示、供电方式和结构形式等方面各有不同。

然而，其基本原理大致均以四点法为基础。

四点法的原理通常被普遍用来测量金属和其它低阻材料的电阻率，它的显著优点是测量电极和被测量材料的接触电阻以及测量引线的电阻对测量精度影响较小。

其次，四点法的操作简便，适合于现场操作也是它被普遍应用的原因之一。

现将四点法测量土壤电阻率的原理推导如下。

参看图1，图中C1、P1、P2、C2为在直线上以等距离a打入地中的四根测试极棒。

其中C1、C2用作在土壤中建立测试电流I。

P1、P2为电压测试极棒，用以测定它们所在位置的电位差。

图1中设：E为测试电源I为流过土壤的测试电流，C1，C2为电流极棒，P1，P2为电压极棒，V12为测量电流I在P1、P2点建立的电位差，ρ为土壤电阻率。

为了便于推导，假设电流极棒C1（或C2）埋入地面部分为一半径为r1的半球体。

参看图2。

（1）该点电位梯度为：（2）即：（3）于是，电流I在电极附近任意两点a1，a2间产生的电位差V12为：（4）式中，r1r2分别为a1,a2至电极的距离。

设V1、V2各为假设C1、C2单独存在时，测试电流I各自在P1，P2处建立的电位差。

则当各极棒按图1布置时：（5）（6）按叠加原理，当C 1，C 2电极同时存在时，P 1，P 2的电位差为V 12为V 1，V 2的矢量和：即 （7）因此（8）式中：（9）由公式（8）可以看出，采用如图1所示的测量布置，当已知测试探针（电极）的间距a ，测试电流I 和P 1，P 2间的电位差V 12后即可代入公式（8）求得该地的土壤电阻率ρ。

从以后的分析可以看出，在实际测量中并不需要分别测出V 12和I 的数值，而是以测量电压的方法直接测出V 12与I 的比值R 12，数值并以此代入公式（8）即可求得土壤的P 值。

从公式（9）可以看出，R 12为P 1，P 2间的电位差V 12与总电流I 之比。
