水准仪的读数与记录

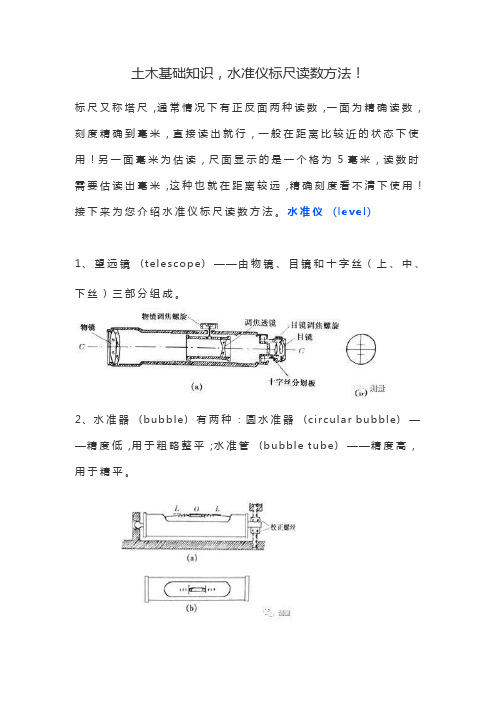

土木基础知识，水准仪标尺读数方法！标尺又称塔尺，通常情况下有正反面两种读数，一面为精确读数，刻度精确到毫米，直接读出就行，一般在距离比较近的状态下使用！另一面毫米为估读，尺面显示的是一个格为5毫米，读数时需要估读出毫米，这种也就在距离较远，精确刻度看不清下使用！接下来为您介绍水准仪标尺读数方法。

水准仪(l e v el)1、望远镜(te l e sc o p e) ——由物镜、目镜和十字丝（上、中、下丝）三部分组成。

2、水准器(bu b b l e) 有两种：圆水准器(ci r cu l a r b u b bl e) ——精度低，用于粗略整平；水准管(bu bb l e tu be) ——精度高，用于精平。

特性：气泡始终位于高处，气泡在哪处，说明哪处高。

3、基座(t ri b r a ch)在使用水准仪抄平时，标尺读数是困扰初入门技术人员的一个拦路虎，以下以图例说明读数方法：望远镜视线精确水平后的瞬间，应立即利用中丝在尺上读数。

读数时应从小数往大数读，并估读至毫米。

必须读出四个数字。

读数完毕后应再检查一下水准管气泡是否仍然居中。

读数后用后视减前视计算高差。

如果是自动安平的水准仪，整平后直接读数就行了。

具体读数方法细看水准尺，只要尺上会读，在望远镜里就能会读了，一小格是一厘米。

例如：图中1.5边上的反E最下角带个尖出来的那黑道为1.5、反E下边的一个白道为0.01一个黑道为0.01（2个白的不到2个黑的）从上向下读正好0.038不到0.04。

水准尺(l e v el i n g s ta f f)水准尺主要有：单面尺、双面尺和塔尺。

1、尺面分划为1cm，每10cm处（ E 字形刻划的尖端）注有阿拉伯数字。

2、双面尺的红面尺底刻划：一把为4687m m，另一把为4787m m。

3、读法：用十字丝横丝在水准尺上按小到大的方向读数，读取米、分米、厘米、毫米（估读数）四位数字。

如图读数0.860m尺垫(s t a f f p l a te)放置在转点上，为防止观测过程中水准尺下沉。

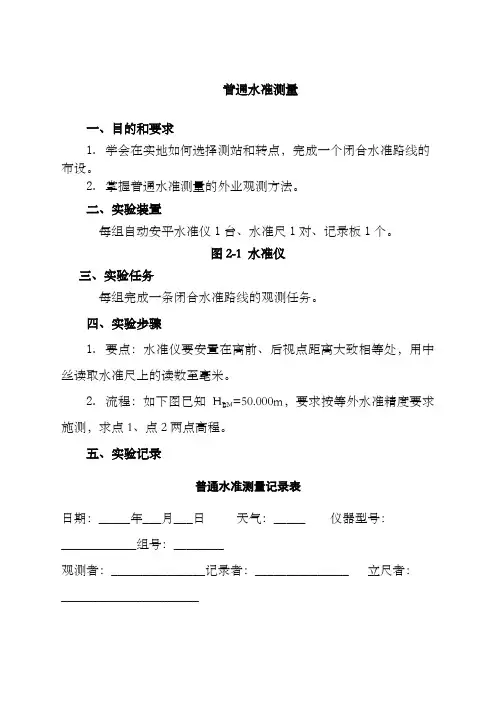

普通水准测量
一、目的和要求
1. 学会在实地如何选择测站和转点，完成一个闭合水准路线的布设。

2. 掌握普通水准测量的外业观测方法。

二、实验装置
每组自动安平水准仪1台、水准尺1对、记录板1个。

图2-1 水准仪
三、实验任务
每组完成一条闭合水准路线的观测任务。

四、实验步骤
1. 要点：水准仪要安置在离前、后视点距离大致相等处，用中丝读取水准尺上的读数至毫米。

2. 流程：如下图已知H BM=50.000m，要求按等外水准精度要求施测，求点1、点2两点高程。

五、实验记录
普通水准测量记录表
日期：_____年___月___日天气：_____ 仪器型号：
____________组号：________
观测者：_______________记录者：_______________ 立尺者：
______________________。

水准仪的技术操作在水准仪的使用过程中，应首先打开三脚架，把架头大致水平，高度适中，踏实脚架尖后，将水准仪安放在架头上并拧紧中心螺旋。

水准仪的技术操作按以下四个步骤进行：粗平—照准—精平—读数。

一、粗平粗平就是通过调整脚螺旋，将圆水准气泡居中，使仪器竖轴处于铅垂位置，视线概略水平。

具体做法是：用两手同时以相对方向分别转动任意两个脚螺旋，此时气泡移动的方向和左手大拇指旋转方向相同，然后再转动第三个脚螺旋使气泡居中，如图2-10b)所示。

如此反复进行，直至在任何位置水准气泡均位于分划圆圈内为止。

在操作熟练后，不必将气泡的移动分解为两步，视气泡的具体位置而转动任两个脚螺旋直接使气泡居中。

二、照准照准就是用望远镜照准水准尺，清晰地看清目标和十字丝。

当眼睛靠近目镜上下微微晃动时，物像随着眼睛的晃动也上下移动，这就表明存在着视差。

有视差就会影响照准和读数精度，如图2-11a)b)所示。

消除视差的方法是仔细且反复交替地调节目镜和物镜对光螺旋，使十字丝和目标影像共平面，且同时都十分清晰，三、精平精平就是转动微倾螺旋将水准管气泡居中，使视线精确水平，其做法是：慢慢转动微倾螺旋，使观察窗中符合水准气泡的影象符合。

左侧影像移动的方向与右手大拇指转动方向相同。

由于气泡影像移动有惯性，在转动微倾螺旋时要慢、稳、轻、速度不宜太快。

必须指出的是：具有微倾螺旋的水准仪粗平后，竖轴不是严格铅垂的，当望远境由一个目标（后视）转瞄另一日标（前视）时，气泡不一定完全符合，还必须注意重新再精平，直到水准管气泡完全符合，才能读数。

四、读数读数就是在视线水平时，用望远镜十字丝的横丝在尺上读数，如图2-12所示。

读数前要认清水准尺的刻画特征，呈像要清晰稳定。

为了保证读数的准确性，读数时要按由小到大的方向，先估读mm数，再读出m、dm、cm数。

读数前务必检查符合水准气泡影像是否符合好，以保证在水平视线上读取数值。

还要特别注意不要错读单位和发生漏零现象。

1. 什么是水准仪和水准仪的作用？水准仪是一种测量工具，用于确定地面或其他平面的水平度。

它通过测量物体或仪器的高度差来判断其相对水平位置。

水准仪广泛应用于土木工程、建筑工程、道路施工等领域，用于确保施工过程中的准确水平度。

2. 水准仪的基本原理是什么？水准仪的基本原理是通过重力测量高度差。

水准仪是一个具有液面容器和准直设备的仪器。

液体（通常是酒精或水）在液面容器中保持水平状态，液面会受到重力的作用而形成水平面。

准直设备是一个具有准直线的望远镜，可以通过观察液面的位置来确定地面或其他平面的水平度。

3. DS05水准仪的读数方法是什么？DS05水准仪是一种常用的电子水准仪。

它使用了数字显示屏和内置传感器，可以快速准确地测量高度差。

读取DS05水准仪的方法如下：•步骤1：准备工作。

将DS05水准仪放置在稳定的平面上，并调整其水平度。

确保仪器的基准面与测量对象的参考面垂直。

•步骤2：开机。

按下电源按钮，DS05水准仪将启动并显示当前读数。

•步骤3：校准。

在开始测量之前，需要进行校准以确保测量的准确性。

校准方法会因不同的水准仪而有所不同，可通过阅读仪器的使用手册或向技术人员咨询来获得准确的校准步骤。

•步骤4：测量。

将DS05水准仪的准直望远镜对准要测量的参考点或测量杆的顶部。

观察数字显示屏上的读数，并记录下来。

•步骤5：移动测量。

如果需要在不同位置进行连续测量，将DS05水准仪的准直望远镜对准下一个参考点或测量杆的顶部，并记录下新的读数。

•步骤6：关机。

测量结束后，按下电源按钮将DS05水准仪关闭。

总结：DS05水准仪是一种常用的电子水准仪，用于测量高度差。

其读数方法包括准备工作、开机、校准、测量、移动测量和关机。

通过准确地遵循这些步骤，可以获得准确可靠的测量结果。

水准仪仪操作规程
《水准仪操作规程》
一、准备工作
1.1 检查水准仪的外观和零部件是否完好。

1.2 将水准仪放置在平稳的地面上，并确保其稳固。

1.3 检查水准仪的液面是否在中心标记线上，如不在中心应进行调整。

1.4 确认水准仪的目标器和望远镜的镜头清洁，并无破损。

二、校准
2.1 使用校准板或校准架对水准仪进行校准。

2.2 通过调节水准仪的调节螺旋，使目标器与水平线垂直，确保读数准确。

三、测量操作
3.1 将水准仪放置在需要测量的位置，确保其稳固。

3.2 通过目标器和望远镜对准测量点，操作目标器上的水平刻度尺与圆心平准器上的中心点对齐。

3.3 通过望远镜读取测量点高差，记录测量值。

四、结束工作
4.1 清洁水准仪的零部件，确保其干净整洁。

4.2 关闭水准仪的液面校正螺钉，避免液面泄露。

4.3 放置水准仪在防尘箱内，存放在干燥通风的环境中。

五、安全注意事项
5.1 在使用水准仪时，应穿戴安全帽和防护眼镜，确保安全。

5.2 操作水准仪时，应避免在潮湿或恶劣的环境中使用，以防
损坏水准仪。

5.3 在使用水准仪时，应注意周围的环境，避免发生意外事故。

六、维护保养
6.1 定期检查水准仪的外观和零部件，如有损坏应及时修理或
更换。

6.2 定期清洁水准仪的镜头和零部件，确保其正常使用。

以上就是关于水准仪操作规程的相关内容，希望能够对您有所帮助。

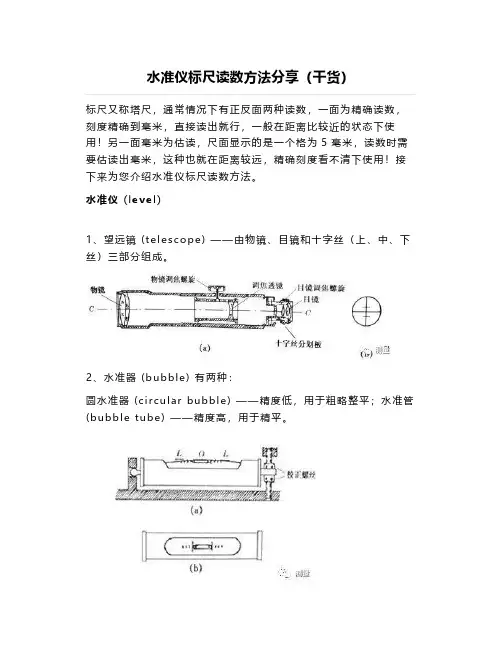

水准仪标尺读数方法分享（干货）标尺又称塔尺，通常情况下有正反面两种读数，一面为精确读数，刻度精确到毫米，直接读出就行，一般在距离比较近的状态下使用！另一面毫米为估读，尺面显示的是一个格为5毫米，读数时需要估读出毫米，这种也就在距离较远，精确刻度看不清下使用！接下来为您介绍水准仪标尺读数方法。

水准仪(l ev el)1、望远镜(t e l e sc o p e)——由物镜、目镜和十字丝（上、中、下丝）三部分组成。

2、水准器(b u b b l e)有两种：圆水准器(c i r cu l ar bu b b l e)——精度低，用于粗略整平；水准管(b u b b l e tu b e)——精度高，用于精平。

特性：气泡始终位于高处，气泡在哪处，说明哪处高。

3、基座(t r i b r a ch)在使用水准仪抄平时，标尺读数是困扰初入门技术人员的一个拦路虎，以下以图例说明读数方法：望远镜视线精确水平后的瞬间，应立即利用中丝在尺上读数。

读数时应从小数往大数读，并估读至毫米。

必须读出四个数字。

读数完毕后应再检查一下水准管气泡是否仍然居中。

读数后用后视减前视计算高差。

如果是自动安平的水准仪，整平后直接读数就行了。

具体读数方法细看水准尺，只要尺上会读，在望远镜里就能会读了，一小格是一厘米。

例如：图中1.5边上的反E最下角带个尖出来的那黑道为1.5、反E下边的一个白道为0.01一个黑道为0.01（2个白的不到2个黑的）从上向下读正好0.038不到0.04。

水准尺(l ev el i n g st a f f)水准尺主要有：单面尺、双面尺和塔尺。

1、尺面分划为1cm，每10cm处（E字形刻划的尖端）注有阿拉伯数字。

2、双面尺的红面尺底刻划：一把为4687m m，另一把为4787m m。

3、读法：用十字丝横丝在水准尺上按小到大的方向读数，读取米、分米、厘米、毫米（估读数）四位数字。

如图读数0.860m尺垫(s t a f f pl a t e)放置在转点上，为防止观测过程中水准尺下沉。

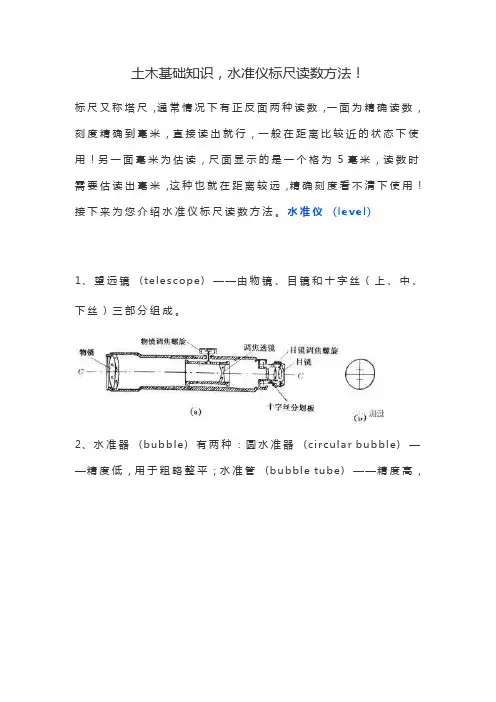

土木基础知识，水准仪标尺读数方法！标尺又称塔尺，通常情况下有正反面两种读数，一面为精确读数，刻度精确到毫米，直接读出就行，一般在距离比较近的状态下使用！另一面毫米为估读，尺面显示的是一个格为5毫米，读数时需要估读出毫米，这种也就在距离较远，精确刻度看不清下使用！接下来为您介绍水准仪标尺读数方法。

水准仪(l e v el)1、望远镜(te l e sc o p e) ——由物镜、目镜和十字丝（上、中、下丝）三部分组成。

2、水准器(bu b b l e) 有两种：圆水准器(ci r cu l a r b u b bl e) ——精度低，用于粗略整平；水准管(b u b b l e tu be) ——精度高，用于精平。

特性：气泡始终位于高处，气泡在哪处，说明哪处高。

3、基座(t ri b r a ch)在使用水准仪抄平时，标尺读数是困扰初入门技术人员的一个拦路虎，以下以图例说明读数方法：望远镜视线精确水平后的瞬间，应立即利用中丝在尺上读数。

读数时应从小数往大数读，并估读至毫米。

必须读出四个数字。

读数完毕后应再检查一下水准管气泡是否仍然居中。

读数后用后视减前视计算高差。

如果是自动安平的水准仪，整平后直接读数就行了。

具体读数方法细看水准尺，只要尺上会读，在望远镜里就能会读了，一小格是一厘米。

例如：图中1.5边上的反E最下角带个尖出来的那黑道为1.5、反E下边的一个白道为0.01一个黑道为0.01（2个白的不到2个黑的）从上向下读正好0.038不到0.04。

水准尺(l e v el i n g s ta f f)水准尺主要有：单面尺、双面尺和塔尺。

1、尺面分划为1cm，每10cm处（E字形刻划的尖端）注有阿拉伯数字。

2、双面尺的红面尺底刻划：一把为4687m m，另一把为4787m m。

3、读法：用十字丝横丝在水准尺上按小到大的方向读数，读取米、分米、厘米、毫米（估读数）四位数字。

如图读数0.860m尺垫(s t a f f p l a te)放置在转点上，为防止观测过程中水准尺下沉。

水准仪标尺读数方法标尺 (2)
水准仪是测量水平面高差的一种精密仪器，主要用于建筑、道路、桥梁等工程的各种水平控制。

水准仪最常见的读数方式是直读法。

水准仪标尺上的读数是垂直于地面上某一点的垂线高度。

根据水准仪的不同类型和设计，读数可能是刻度或数位。

二、标尺（2）的特点：
标尺是一种直线测量工具，具有以下特点：
1. 精度高：标尺通常由金属或塑料制成，具有高度精密度。

2. 易于使用：标尺的设计简单明了，便于操作和使用。

3. 可携带：标尺体积小，重量轻，便于携带。

4. 可重复使用：标尺耐用，可多次使用。

三、标尺的读数方法：
1. 确定读数单位：根据需要选择合适的度量单位，如毫米、厘米或英寸等。

2. 将标尺放置在被测量物体的边缘并确定起点和终点。

3. 调整标尺：将标尺对准起点和终点，并确保标尺水平放置。

4. 读取标尺上的数值：根据标尺上的刻度读取数值，若在两个整数之间，需要使用小数点精确表示。

例：读取15.3cm的标尺读数
答案：15.3cm
注意事项：
1. 读数时需要保证标尺水平放置，否则会影响结果精度。

2. 读数时需要注意单位，避免弄混。

3. 读数时需要精确到小数点后一位，以提高结果精度。

四、结论：
水准仪标尺读数方法和普通标尺的读数方法略有不同，但都需要精确地测量并正确读取数值。

在使用过程中，需要注意标尺的摆放和单位使用，以确保测量结果的准确性。

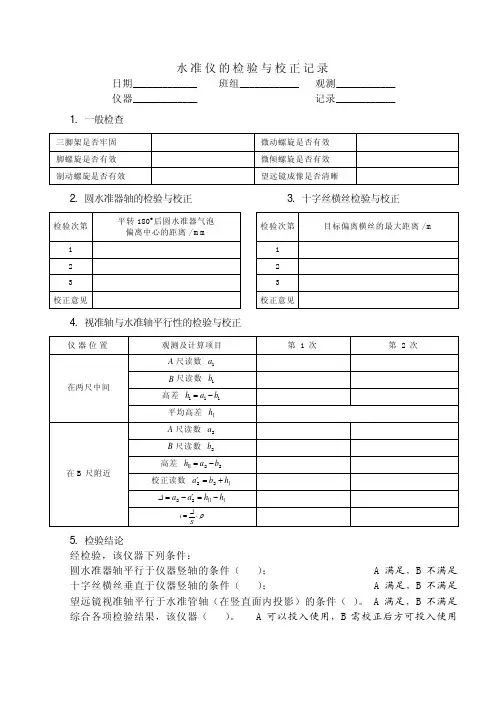

水准仪的检验与校正记录
日期_____________ 班组____________ 观测____________
仪器_____________ 记录____________
1. 一般检查
三脚架是否牢固微动螺旋是否有效
脚螺旋是否有效微倾螺旋是否有效
制动螺旋是否有效望远镜成像是否清晰
2. 圆水准器轴的检验与校正
3. 十字丝横丝检验与校正
检验次第平转180°后圆水准器气泡
偏离中心的距离/mm
检验次第目标偏离横丝的最大距离/m
1 1
2 2
3 3
校正意见校正意见
4. 视准轴与水准轴平行性的检验与校正
5. 检验结论
经检验，该仪器下列条件：
圆水准器轴平行于仪器竖轴的条件（）；A满足，B不满足十字丝横丝垂直于仪器竖轴的条件（）；A满足，B不满足望远镜视准轴平行于水准管轴（在竖直面内投影）的条件（）。

A满足，B不满足综合各项检验结果，该仪器（）。

A可以投入使用，B需校正后方可投入使用。
