led灯箱制作方法

LED灯箱制作工艺流程

一、步骤：

⑴先用木条钉一个外观宽80cm、高40cm、厚5cm的木框（或者直接用电子灯箱专用型材，快捷美观）。

⑵在一个平整的工作台上，用钩刀和钢尺裁割一块80cm×40cm的有机板

⑶到复印店里用刻字机刻两个“烟酒”大小粗细适中的字，转移到有机板上。

⑷顺着字的笔画，居中画线，每隔左右用电钻打孔（φ5mm钻头），也可根据实际情况而定，不必拘泥于形式，孔的大小能让发光二极管的前部进去，而后部（帽沿）进不去。

⑸将发光二极管一个个插入到孔内。（注意：正负极要首尾相连，用手扭紧，不能有松动的地方，或用40W以下的电烙铁焊接也可）

⑹计算电阻值。发光二极管的发光电压为～（根据所购二极管的电压确定）。关键的因素要把每组的工作电流调整在15-20MA，测量电流的方法要将电流表串入电路（最安全、快捷的方法是用电子灯箱测试仪）。每组的数量可依实际情况而定。如“烟酒”两字，共230个发光二极管，可分成3组，77个，77个和76个。限流电阻尽量接到控制器的负极上。

⑺ 为了防雨水进入、短路等外界因素，用塑料胶枪把二极管周边焊好，然后再接到控制器上即可。

二、举例说明：

例一：做红色“超市”两个字，闪动6～9次，停数秒再闪，周边用绿色的追逐效果。

解答：首先确定选用5路控制器。“超市”接主闪线或者长亮线都可以，周边追逐接三路跑边线。如果“超市”两个字共用了280个的白发红，可以平均分成三组，每组大约用了93个灯。算一下R限流=（220V－93×2v）÷18MA=千欧，大约等于2千欧，也就是说每一组的负极上接一个2千欧的水泥电阻，而后三组并联起来，按照红正/黄负接到控制器的输出端。周边追逐最好提前打好表格，分成的追逐点数量是12或9的倍数。例如共12×6=72个点。首尾相连成A1组，首尾相连为B1组，首尾相连为C1组， 首尾相连为A2组，……，首尾相连为D6组。A1至A6再首尾相连形成A组，B1至B6首尾相连形成B组，……依次类推。A、B、C三组负极上分别串一个限流电阻，电阻的计算方法不再重复，按照红正，黄负接到三路跑边线上即可。

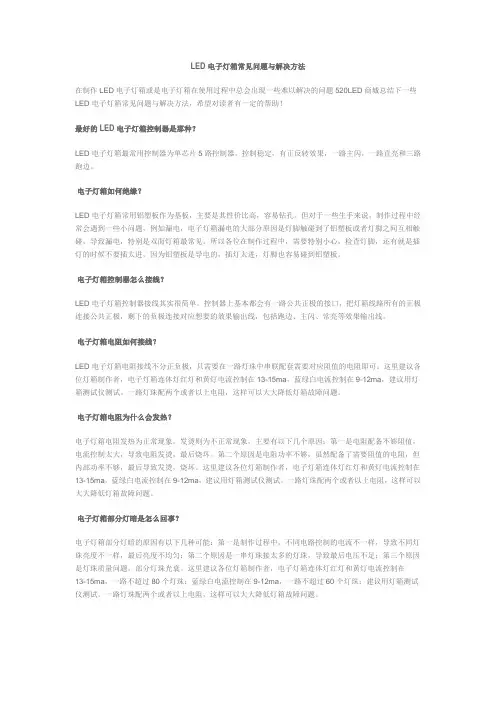

LED电子灯箱常见问题与解决方法

在制作LED电子灯箱或是电子灯箱在使用过程中总会出现一些难以解决的问题520LED商城总结下一些LED电子灯箱常见问题与解决方法，希望对读者有一定的帮助！

最好的LED电子灯箱控制器是那种？

LED电子灯箱最常用控制器为单芯片5路控制器，控制稳定，有正反转效果，一路主闪，一路直亮和三路跑边。

电子灯箱如何绝缘？

LED电子灯箱常用铝塑板作为基板，主要是其性价比高，容易钻孔。但对于一些生手来说，制作过程中经常会遇到一些小问题，例如漏电，电子灯箱漏电的大部分原因是灯脚触碰到了铝塑板或者灯脚之间互相触碰，导致漏电，特别是双面灯箱最常见。所以各位在制作过程中，需要特别小心，检查灯脚，还有就是插灯的时候不要插太进，因为铝塑板是导电的，插灯太进，灯脚也容易碰到铝塑板。

电子灯箱控制器怎么接线？

LED电子灯箱控制器接线其实很简单。控制器上基本都会有一路公共正极的接口，把灯箱线路所有的正极连接公共正极，剩下的负极连接对应想要的效果输出线，包括跑边、主闪、常亮等效果输出线。

电子灯箱电阻如何接线？

LED电子灯箱电阻接线不分正负极，只需要在一路灯珠中串联配套需要对应阻值的电阻即可。这里建议各位灯箱制作者，电子灯箱连体灯红灯和黄灯电流控制在13-15ma，蓝绿白电流控制在9-12ma，建议用灯箱测试仪测试。一路灯珠配两个或者以上电阻，这样可以大大降低灯箱故障问题。

电子灯箱电阻为什么会发热？

电子灯箱电阻发热为正常现象，发烫则为不正常现象，主要有以下几个原因：第一是电阻配备不够阻值，电流控制太大，导致电阻发烫，最后烧坏。第二个原因是电阻功率不够，虽然配备了需要阻值的电阻，但内部功率不够，最后导致发烫，烧坏。这里建议各位灯箱制作者，电子灯箱连体灯红灯和黄灯电流控制在13-15ma，蓝绿白电流控制在9-12ma，建议用灯箱测试仪测试。一路灯珠配两个或者以上电阻，这样可以大大降低灯箱故障问题。

超薄灯箱的制作方法

1、 外框制作

配件：铝型材，角码

工具：铝材切角机，2.5mm六角匙。

制作：参照超薄节能灯箱规格表（见附件），开好底框和面框料，两者长度一样；

用角码装配好底框。如图：

秘技：外框制作的好坏关键在铝材切角机45角的调整，工厂有专业的45角材切角机。切口尽可能不要有毛刺，平行边长短一致，角位拼装才美观。如没有专业切角机，可用两台普通切角机，用木材做个锯台，上面装上钢尺，反方向分别调好45度角后固定好。如图

2、 反光膜底衬

配件：底框；万通板（中空PVC板，PVC瓦楞板）；专用反光膜

工具：纸刀，钢尺

制作：参照超薄节能灯箱规格表，开好万通板和反光膜，把反光膜裱在万通板上，然后装到底框上。

秘技：万通板平宜好用，导光板专用反光膜与市面上广告用的反光粘胶不一样。丽珑厂现用两种反光膜。一是用于液晶显示器用的，日本产，成本高；二是中外合资专用于户内超薄灯箱的。。

3、 导光板固定

配件：带反光膜底框；步超导光板；适用锣丝

工具：锣丝刀，钻

制作：把导光板平放在已装有反光膜的底框上，用锣丝固定。

秘技：因手工制作，导光板和底框尺寸多少会有误差，只要把导光板左右上下居中于底框上就可以了。

4、 安装光源

配件：带光板底框；T4/T5光管或LED光源，电子镇流器，光管座，反光罩，保险管，3芯阻燃电线，接丝帽

工具：锣丝刀，钻，电铬铁

灯箱广告制作方案

随着社会经济的发展和人们对新颖事物的追求，灯箱广告在现代商业中扮演着重要的角色。它不仅可以增加企业知名度，提高销售额，还可以塑造企业形象，吸引消费者的眼球。但是灯箱广告制作方案不容易，需要考虑多种因素。

首先，制作灯箱广告的材料选用非常重要。需要根据不同的需求和场合选择合适的材料。常用的材料有亚克力、铝板、不锈钢和PVC板等。亚克力材料透明度高、硬度大，适合制作大型灯箱；铝板材质耐久，防火性好，适合制作户外灯箱；不锈钢板材质坚固，具有抗氧化和抗腐蚀功能，适合制作高端灯箱；PVC板质轻、耐用，适合制作轻型灯箱。

其次，设计是灯箱广告制作的关键。好的设计可以引人入胜，从而达到广告效果。设计需要考虑企业的品牌形象，产品特点，目标客户等因素，力求打造出一个具有独特魅力的广告形象。在设计过程中，需要注意颜色的搭配、字体的选择和排版的合理性。灯箱广告需要从远处就能够吸引人的眼球，因此在设计上需要注重简洁大方，同时又要富有创意。

然后，灯箱广告的光源选择也非常重要。光源的选择直接决定了广告的亮度和观赏效果。常见的光源有LED灯源、日光灯、荧光灯等。LED灯源主要有集成式LED、贴片LED、SMD LED等。集成式LED的亮度高，寿命长，但价格相对较贵。贴片LED价格较便宜，但亮度相对较低。SMD LED是一种新型LED，兼具了集成式LED和贴片LED的优点，受到了广泛的关注和应用。

最后，灯箱广告的制作需要注意细节。每个环节都需要认真处理，这样才能制作出高质量的灯箱广告。制作过程中要严格按照规格尺寸制造，特别是对于大型的灯箱，每个部位的尺寸都要一丝不苟。工人需要经过专业培训和技术考核，确保技术精湛，从而保证制作质量。

综上所述，制作出一个高品质的灯箱广告需要在多个方面进行综合考虑。选用合适的材料、精心设计、选择适合的光源和严格掌控每个细节都是非常重要的。随着时代的潮流和市场的变化，灯箱广告也在不断变化发展，制作方案也在随之变化，需要不断更新自己，不断创新，才能更好地满足客户的需求，赢得市场。
