电路板设计工艺规范

印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。

以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。

一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。

2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。

二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。

2.高频信号和低频信号的布局应相互分离，以减少相互干扰。

3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。

三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。

2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。

四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。

2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。

五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。

2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。

六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。

2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。

七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。

2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。

八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。

2.元器件的组装应按照标准操作进行，保证焊接质量。

九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。

2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。

以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。

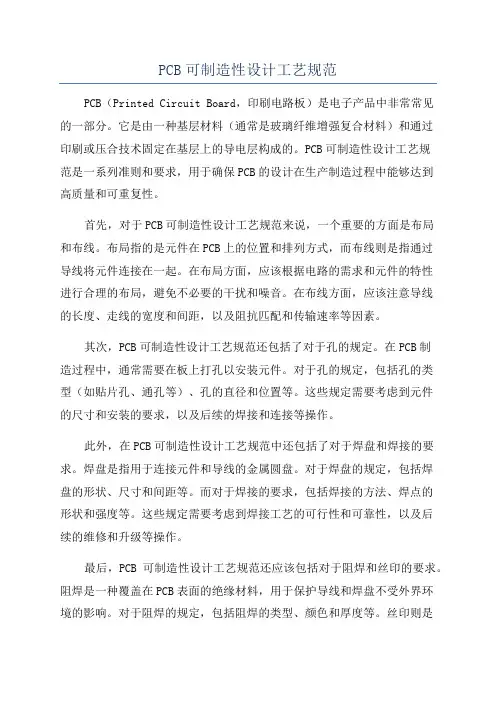

PCB可制造性设计工艺规范PCB（Printed Circuit Board，印刷电路板）是电子产品中非常常见的一部分。

它是由一种基层材料（通常是玻璃纤维增强复合材料）和通过印刷或压合技术固定在基层上的导电层构成的。

PCB可制造性设计工艺规范是一系列准则和要求，用于确保PCB的设计在生产制造过程中能够达到高质量和可重复性。

首先，对于PCB可制造性设计工艺规范来说，一个重要的方面是布局和布线。

布局指的是元件在PCB上的位置和排列方式，而布线则是指通过导线将元件连接在一起。

在布局方面，应该根据电路的需求和元件的特性进行合理的布局，避免不必要的干扰和噪音。

在布线方面，应该注意导线的长度、走线的宽度和间距，以及阻抗匹配和传输速率等因素。

其次，PCB可制造性设计工艺规范还包括了对于孔的规定。

在PCB制造过程中，通常需要在板上打孔以安装元件。

对于孔的规定，包括孔的类型（如贴片孔、通孔等）、孔的直径和位置等。

这些规定需要考虑到元件的尺寸和安装的要求，以及后续的焊接和连接等操作。

此外，在PCB可制造性设计工艺规范中还包括了对于焊盘和焊接的要求。

焊盘是指用于连接元件和导线的金属圆盘。

对于焊盘的规定，包括焊盘的形状、尺寸和间距等。

而对于焊接的要求，包括焊接的方法、焊点的形状和强度等。

这些规定需要考虑到焊接工艺的可行性和可靠性，以及后续的维修和升级等操作。

最后，PCB可制造性设计工艺规范还应该包括对于阻焊和丝印的要求。

阻焊是一种覆盖在PCB表面的绝缘材料，用于保护导线和焊盘不受外界环境的影响。

对于阻焊的规定，包括阻焊的类型、颜色和厚度等。

丝印则是一种印刷在PCB表面的文字和标记，用于标识元件和线路的位置和功能。

对于丝印的规定，包括丝印的颜色、位置和字体等。

总的来说，PCB可制造性设计工艺规范是为了确保PCB在生产制造过程中能够达到高质量和可重复性而制定的一系列准则和要求。

这些准则和要求涵盖了PCB布局和布线、孔的规定、焊盘和焊接的要求，以及阻焊和丝印等方面。

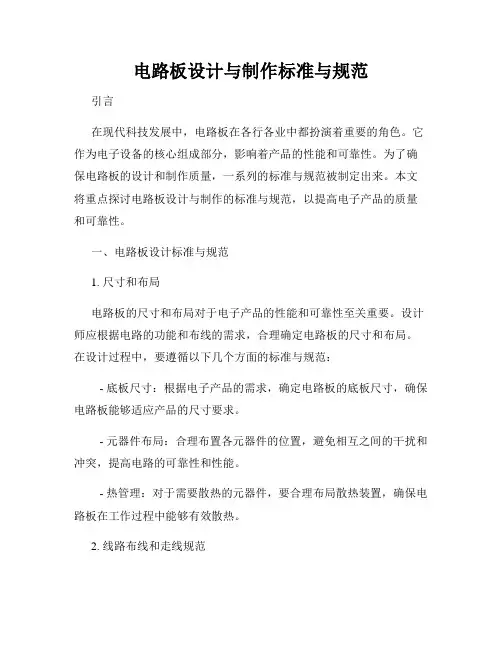

电路板设计与制作标准与规范引言在现代科技发展中，电路板在各行各业中都扮演着重要的角色。

它作为电子设备的核心组成部分，影响着产品的性能和可靠性。

为了确保电路板的设计和制作质量，一系列的标准与规范被制定出来。

本文将重点探讨电路板设计与制作的标准与规范，以提高电子产品的质量和可靠性。

一、电路板设计标准与规范1. 尺寸和布局电路板的尺寸和布局对于电子产品的性能和可靠性至关重要。

设计师应根据电路的功能和布线的需求，合理确定电路板的尺寸和布局。

在设计过程中，要遵循以下几个方面的标准与规范：- 底板尺寸：根据电子产品的需求，确定电路板的底板尺寸，确保电路板能够适应产品的尺寸要求。

- 元器件布局：合理布置各元器件的位置，避免相互之间的干扰和冲突，提高电路的可靠性和性能。

- 热管理：对于需要散热的元器件，要合理布局散热装置，确保电路板在工作过程中能够有效散热。

2. 线路布线和走线规范电路的线路布线和走线对于电路板的性能和可靠性有着重要影响。

设计师应根据以下标准与规范进行线路布线和走线：- 信号完整性：对于高频信号和模拟信号，要避免走线过长和走线路径交叉，减少信号的噪声和干扰。

- 电源线和地线：电源线和地线的布线要合理，避免电源线和地线之间的干扰，提高电路的稳定性和可靠性。

- 差分信号：对于差分信号的走线，要保持差分对的平衡，减少互相之间的串扰。

3. 元器件的选择与布局电路板中的元器件选择和布局对于电路的性能和可靠性有着直接影响。

在选择和布局过程中，设计师应遵循以下方面的标准与规范： - 元器件的可获得性和可替代性：选择市场上容易获得且有替代品的元器件，以提高生产的可持续性和成本控制。

- 元器件的热耦合和热分布：布局元器件时要注意热耦合和热分布，避免元器件之间的过热和热量集中。

4. 层间布局与层间连接多层电路板在实际设计和制作中应注意以下几个方面的标准与规范： - 层间绝缘性能：确保层间绝缘性能符合规范，避免因层间绝缘不足而影响电路板的可靠性。

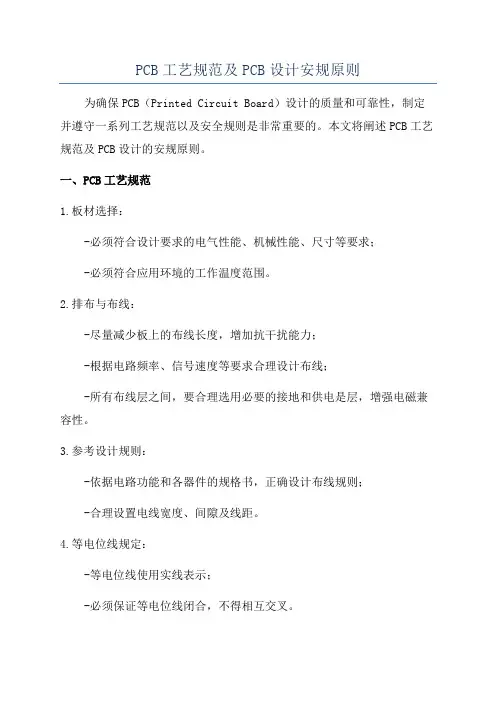

PCB工艺规范及PCB设计安规原则为确保PCB（Printed Circuit Board）设计的质量和可靠性，制定并遵守一系列工艺规范以及安全规则是非常重要的。

本文将阐述PCB工艺规范及PCB设计的安规原则。

一、PCB工艺规范1.板材选择：-必须符合设计要求的电气性能、机械性能、尺寸等要求；-必须符合应用环境的工作温度范围。

2.排布与布线：-尽量减少板上的布线长度，增加抗干扰能力；-根据电路频率、信号速度等要求合理设计布线；-所有布线层之间，要合理选用必要的接地和供电是层，增强电磁兼容性。

3.参考设计规则：-依据电路功能和各器件的规格书，正确设计布线规则；-合理设置电线宽度、间隙及线距。

4.等电位线规定：-等电位线使用实线表示；-必须保证等电位线闭合，不得相互交叉。

5.电气间隙要求：-不同电压等级的电源线，必须保持一定的电气间隙，避免跳线；-电源与信号线应尽量分成两组布线；-信号线与信号线之间应保持一定距离，以减少串扰。

6.焊盘设计：-合理布局焊盘和接插件位置；-焊盘和焊孔的直径、间距等必须满足可焊性和可靠性要求。

7.线宽、间隔规定：-根据电流、信号速度和PCB层数等因素，合理决定线宽和线距；-涂阻焊层的孔内径要适应最小焊盘直径；8.焊盘过孔相关规范：-不得将NC、不焊接引脚和地板连接到焊盘；-必需焊接的引脚应通至PCB底面或RX焊盘，不得配通至其他焊盘。

二、PCB设计的安规原则1.电源输入与保护：-保证电流符合设计要求，在输入端添加过压、过流、短路等保护电路。

2.信号线与地线的安全：-信号线与地线应保持一定距离，以避免干扰和电磁辐射；-尽量避免使用跳线。

3.防静电保护：-添加ESD保护电路，提高抗静电能力；-配置合适的接地网络，减少静电影响。

4.温度管理：-避免过大的电流密度，以减少热量；-根据散热要求设计散热装置。

5.安全封装：-选择符合安全认证标准的元器件封装；-避免封装错误和元器件方向错误。

PCB线路板设计规范PCB线路板设计规范是为了确保电路板的性能、可靠性和可制造性而制定的一系列规则和要求。

遵循这些规范可以提高电路板的质量，减少故障率，优化设计和制造过程，使电路板能够更好地满足设计要求。

以下是PCB线路板设计规范的一些主要方面：1.外形尺寸和形状：电路板的外形尺寸和形状应符合设计要求，并适合安装在相应的应用设备中。

在设计过程中应注意尺寸的准确性和稳定性，避免设计过大或过小的尺寸。

2.电路板层布局：电路板的层布局应根据电路设计要求来确定。

在布局过程中，应将元件、信号线和电源线等布置在合适的层中，以避免互相干扰。

同时，还应根据电路的复杂程度和频率要求来确定电路板的层数。

3.电路布线规则：电路板的布线应遵循一定的规则，如信号线与电源线的间距、信号线的阻抗控制等。

布线规则的遵循可以减少信号串扰和噪音干扰，提高信号质量和抗干扰能力。

4.元件布置规则：电路板上各个元件的布置应符合一定的规则，如元件之间的间距、元件与边界的距离等。

元件布置规则的遵循可以方便焊接和维修，避免元件之间的相互干扰和短路等问题。

5.焊盘和焊接规则：电路板上焊接点的设计应符合一定的规则，如焊盘大小、已焊盘的间距等。

焊盘的设计合理与否直接影响到焊接质量和可靠性。

同时，还应注意焊接工艺的要求，如正确选择焊接材料、焊接温度和焊接时间等。

6.电源布局和分离规则：电路板上各个电源的布局应合理，避免互相干扰。

同时，还应根据电路的功耗和电流要求来确定电源的容量和类型，保证供电的稳定性和可靠性。

7.防护和绝缘规则：电路板的防护和绝缘要求是确保电路板安全运行的关键。

设计时应注意电路板的防尘、防潮、防静电等问题，并采取必要的安全措施，如绝缘层的加工、防火阻燃材料的选择等。

8.环境适应性和可靠性要求：电路板的环境适应性和可靠性要求是根据实际应用环境和可靠性要求来制定的。

设计时应考虑电路板的工作温度范围、振动和冲击等因素，并采取必要的措施，如选择适应性材料和加强电路板的结构，以提高电路板的可靠性。

PCB电路板PCB设计工艺规范PCB（Printed Circuit Board）是电子电路的重要组成部分，是连接电子元器件的基础。

PCB设计工艺规范是为了确保电路板的质量和可靠性，规范设计人员在设计和制造过程中的操作和要求。

下面将介绍一些常见的PCB设计工艺规范。

1.设计规范-PCB尺寸规范：根据电路板的应用需求，确定最佳的尺寸和形状。

-层压结构规范：根据电路板的复杂度和布线需求，选择适当的层压结构。

-线宽线间规范：根据电流和阻抗需求，确定电路板上的线宽和线间距。

-焊盘规范：确定焊盘的尺寸、形状和间距，以确保焊接质量。

-组件布局规范：合理布置电子元器件，使得信号传输和散热均衡。

2.贴片工艺规范-引脚间距规范：根据元器件的引脚间距，确定元器件的位置和布局。

-焊膏剂规范：选择适当的焊膏剂，并控制其厚度和分布，以确保焊接质量。

-焊接温度规范：根据元器件和焊接材料的要求，确定合适的焊接温度。

-退锡规范：通过合适的退锡工艺，确保焊接点的可靠性和连接性。

3.线路布线规范-信号完整性规范：根据信号传输特性和电磁兼容性要求，确定合适的线路布线规范。

-电源和地线规范：保持电源和地线的稳定性和布线规范，以提供可靠的电源和接地。

-信号层划分规范：根据布线需求和层压结构，确定信号层的划分和连接方式。

4.工艺控制规范-正确的板材选择：根据电路板的应用和环境要求，选择合适的板材。

-禁忌设计规范：避免设计不合理的布线，如绕线锯齿状、封装阻挡焊盘等。

-高速信号特殊处理规范：对于高速信号，需要特殊处理，如规范的阻抗匹配、信号层堆叠等。

-容错性设计规范：在设计过程中考虑到制造过程中的不确定因素，增强电路板的容错性。

5.丝印和标识规范-丝印的位置和内容规范：确定电路板上的标识位置和内容，包括元器件的位置和器件类型。

-标示符规范：标示电路板的版本号、日期、厂家等信息，以便追踪和维护。

PCB设计工艺规范的目的是确保电路板的质量和可靠性，避免在制造和使用过程中的潜在问题。

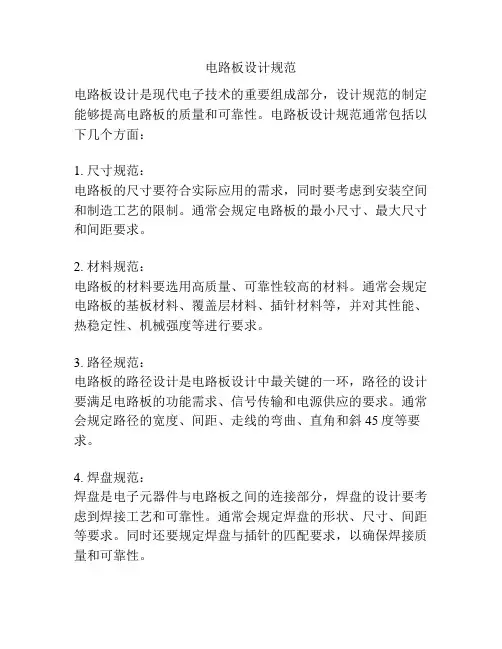

电路板设计规范电路板设计是现代电子技术的重要组成部分，设计规范的制定能够提高电路板的质量和可靠性。

电路板设计规范通常包括以下几个方面：1. 尺寸规范：电路板的尺寸要符合实际应用的需求，同时要考虑到安装空间和制造工艺的限制。

通常会规定电路板的最小尺寸、最大尺寸和间距要求。

2. 材料规范：电路板的材料要选用高质量、可靠性较高的材料。

通常会规定电路板的基板材料、覆盖层材料、插针材料等，并对其性能、热稳定性、机械强度等进行要求。

3. 路径规范：电路板的路径设计是电路板设计中最关键的一环，路径的设计要满足电路板的功能需求、信号传输和电源供应的要求。

通常会规定路径的宽度、间距、走线的弯曲、直角和斜45度等要求。

4. 焊盘规范：焊盘是电子元器件与电路板之间的连接部分，焊盘的设计要考虑到焊接工艺和可靠性。

通常会规定焊盘的形状、尺寸、间距等要求。

同时还要规定焊盘与插针的匹配要求，以确保焊接质量和可靠性。

5. 敏感元件规范：对于一些敏感元件，如高频、高速或特殊要求的元件，需要特别注意其布局和线路的设计。

通常规定相应的设计要求，如禁止穿插布线、尽量避开干扰源等。

6. 接地规范：良好的接地系统是电路板设计中非常重要的一环，能够提高电路板的抗干扰能力和可靠性。

通常会规定接地的布局要求、接地线的宽度和间距、接地线与其他信号线的交叉等要求。

7. 散热规范：电路板的散热设计要考虑到元器件的功耗和工作环境温度等因素，通常会规定散热器的尺寸、位置和材料要求，以确保电路板的稳定和可靠工作。

8. 标志规范：对于电路板上的标志、编号和文字，通常会规定其大小、字体、位置和颜色要求，以便于制造和维护操作。

总之，电路板设计规范的制定对于保证电路板的质量和可靠性非常重要。

通过制定规范，可以确保电路板的设计符合实际应用的需求和制造工艺的要求，提高电路板的性能和可靠性，从而提高整个电子产品的质量。

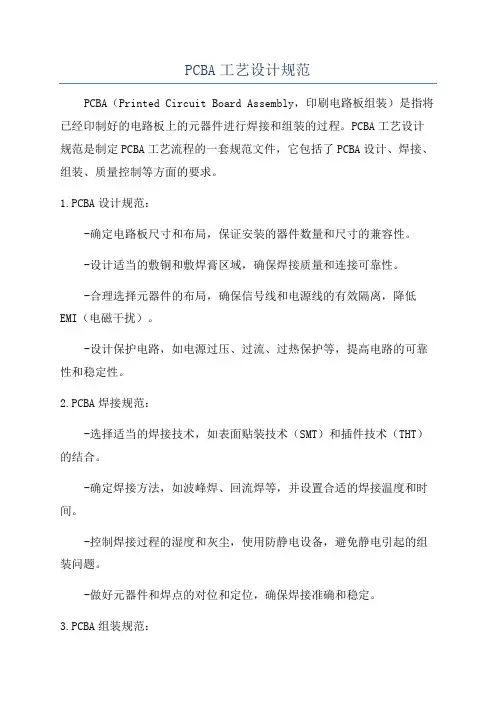

PCBA工艺设计规范PCBA（Printed Circuit Board Assembly，印刷电路板组装）是指将已经印制好的电路板上的元器件进行焊接和组装的过程。

PCBA工艺设计规范是制定PCBA工艺流程的一套规范文件，它包括了PCBA设计、焊接、组装、质量控制等方面的要求。

1.PCBA设计规范：-确定电路板尺寸和布局，保证安装的器件数量和尺寸的兼容性。

-设计适当的敷铜和敷焊膏区域，确保焊接质量和连接可靠性。

-合理选择元器件的布局，确保信号线和电源线的有效隔离，降低EMI（电磁干扰）。

-设计保护电路，如电源过压、过流、过热保护等，提高电路的可靠性和稳定性。

2.PCBA焊接规范：-选择适当的焊接技术，如表面贴装技术（SMT）和插件技术（THT）的结合。

-确定焊接方法，如波峰焊、回流焊等，并设置合适的焊接温度和时间。

-控制焊接过程的湿度和灰尘，使用防静电设备，避免静电引起的组装问题。

-做好元器件和焊点的对位和定位，确保焊接准确和稳定。

3.PCBA组装规范：-安装元器件时要遵循正确的顺序和位置，避免错误的插件和短路。

-严格控制焊锡量和焊接质量，避免过量或不足的焊锡引起的问题。

-设置适当的温度和时间，确保焊锡的熔化和固化，保证焊点的牢固性。

-接线、连接和固定要牢固可靠，避免松动和断连导致的电路故障。

4.PCBA质量控制规范：-制定合适的测试方法和测试标准，检测PCBA的性能和质量。

-进行严格的电气测试，包括电阻、电容、电感、短路、开路等参数测试。

-进行功能性测试，测试PCBA连接和元器件的工作状态和可靠性。

-进行环境适应性测试，模拟各种工作环境和应力条件，测试PCBA的稳定性和可靠性。

总之，PCBA工艺设计规范是指导PCBA工艺流程的一套规范文件，它包括了PCBA设计、焊接、组装、质量控制等方面的要求。

通过遵循PCBA 工艺设计规范，可以确保PCBA的焊接和组装质量，提高产品的可靠性和稳定性，降低故障率，满足客户的需求。

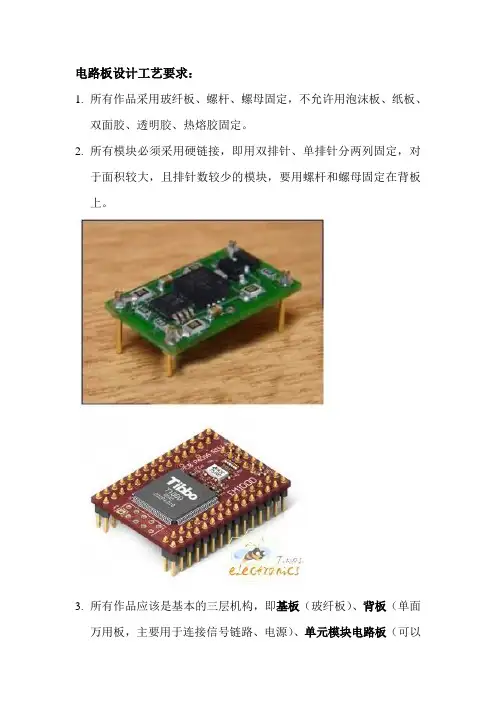

电路板设计工艺要求：1.所有作品采用玻纤板、螺杆、螺母固定，不允许用泡沫板、纸板、双面胶、透明胶、热熔胶固定。

2.所有模块必须采用硬链接，即用双排针、单排针分两列固定，对于面积较大，且排针数较少的模块，要用螺杆和螺母固定在背板上。

3.所有作品应该是基本的三层机构，即基板（玻纤板）、背板（单面万用板，主要用于连接信号链路、电源）、单元模块电路板（可以用双面、单面万用板焊接，也可以设计PCB制板）。

4.多路信号，并且以数字信号为主的信号链路采用IDC连接器连接，主信号链路较复杂的也可以采用IDC连接，并且可以用多条线传输同一信号。

5.电源连接采用标准接口，从电源单元直接传输到背板，6.液晶显示屏一般采用串行通信，在扩展板上用IDC连接器连接到单片机扩展板（一般情况下都是基板），并用螺母锁紧。

7.单片机只用最小系统（最好不要用购买的开发套件），并且将所用外部端口资源全部接入到背板上，采用IDC连接，或者采用8针以上的彩排线连接。

设计自制PCB方法1.尽量采用单面板设计，如果是贴片器件，尽量使用贴片电阻和贴片电容与之连接。

2.设计PCB电路的连接线规范，电源线、地线的线宽在40mil以上，信号线线宽在20mil以上，线隙、安全间距在30mil上。

3.孔径设置，过孔直径0.85mm，焊盘1.7mm；DIP芯片、1/4W电阻、电容及其他引脚直径在0.8mm以下的器件，孔径设置0.95mm，焊盘直径1.9mm；插针、IDC连接器、二极管及其他直径在0.95mm 的器件，孔径设置 1.05mm，焊盘设置，2.2mm，固定螺杆孔径2.2mm，无需焊盘，如果要接地也可以设置焊盘4.5mm，其他特殊器件孔径根据实际尺寸设置，焊盘为孔径的一倍。

4.覆铜要合理分布，接地要采用多点接地。

5.单面PCB焊接贴片元件时，所有线路要布在顶层，将没有覆铜的一面当做电路板的底层，在钻孔的时候覆铜面在下（一般是在上）。

6.制作电路时，可以将多个模块电路复制在一个PCB文件中，采用面积较大的电路板，一次制作多个模块。

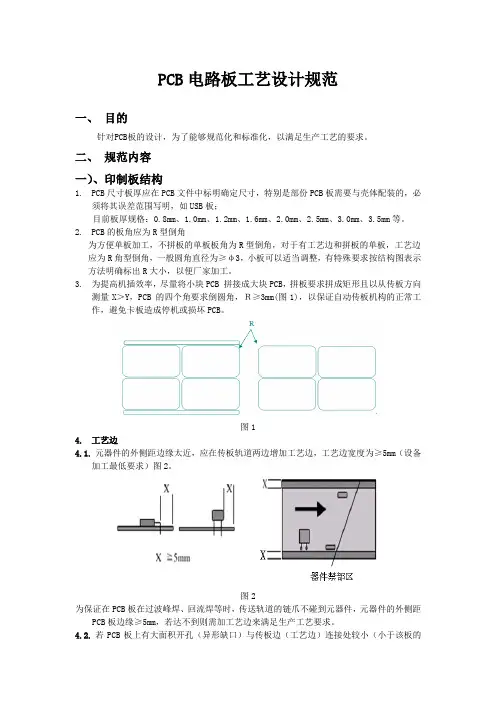

PCB电路板工艺设计规范一、目的针对PCB板的设计，为了能够规范化和标准化，以满足生产工艺的要求。

二、规范内容一）、印制板结构1.PCB尺寸板厚应在PCB文件中标明确定尺寸，特别是部份PCB板需要与壳体配装的，必须将其误差范围写明，如USB板；目前板厚规格：0.8mm、1.0mm、1.2mm、1.6mm、2.0mm、2.5mm、3.0mm、3.5mm等。

2.PCB的板角应为R型倒角为方便单板加工，不拼板的单板板角为R型倒角，对于有工艺边和拼板的单板，工艺边应为R角型倒角，一般圆角直径为≥φ3，小板可以适当调整，有特殊要求按结构图表示方法明确标出R大小，以便厂家加工。

3.为提高机插效率，尽量将小块PCB 拼接成大块PCB，拼板要求拼成矩形且以从传板方向测量X＞Y，PCB 的四个角要求倒圆角，Ｒ≥3mm(图1)，以保证自动传板机构的正常工作，避免卡板造成停机或损坏PCB。

图14.工艺边4.1.元器件的外侧距边缘太近，应在传板轨道两边增加工艺边，工艺边宽度为≥5mm（设备加工最低要求）图2。

图2为保证在PCB板在过波峰焊、回流焊等时，传送轨道的链爪不碰到元器件，元器件的外侧距PCB板边缘≥5mm，若达不到则需加工艺边来满足生产工艺要求。

4.2.若PCB板上有大面积开孔（异形缺口）与传板边（工艺边）连接处较小（小于该板的1/2的），应在开孔（异形缺口）与传板边的地方，将开孔（异形缺口）补全，以避免焊接时造成漫锡和板变形，补全部分和原有的PCB部分要以单边几点（开邮票孔）连接，在波峰后将多余部分去掉(图3)。

图3在采用邮票孔时，应注意搭边应均匀分布在每块拼板的四周，以避免焊接时由于 PCB 板受力不均匀而导致变形。

邮票孔的位置应靠近PCB板内侧,防止拼板分离后邮票孔处残留的毛刺影响客户的整机装配。

5.PCB设计尺寸贴片机：PCB设计MAX320 mm×320 mm，MIN 70mm×100mm；AI机插：PCB设计MAX508mm×381mm，MIN50mm×50mm；波峰焊：目前公司的波峰焊机宽度一般为300mm以内为宜，最宽为350mm，故PCB板宽不能超过330mm；一般原则：当PCB单板的尺寸小于50mm×50mm时，必须做拼板；拼板的尺寸不可以太大，也不可以太小，以生产、测试、装配工程中便于生产设备的加工和不产生较大的变形为宜。

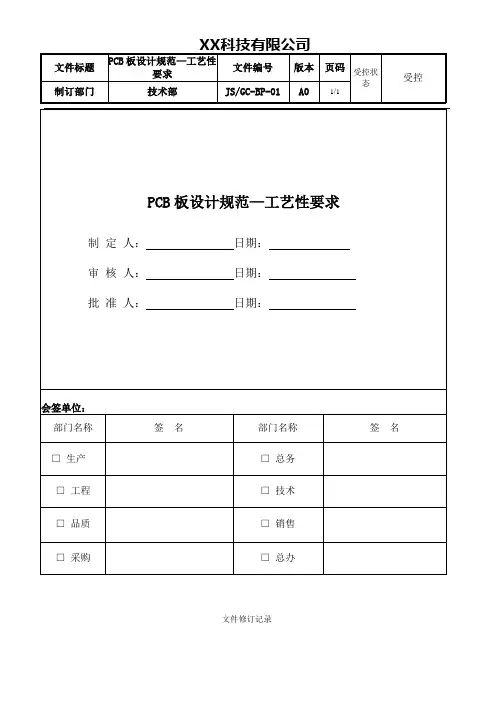

文件修订记录*在文件修改后,文件修订记录应及时记载！态受控制订部门技术部JS/GC-BP-01 A0 1/31、目的为了规范印制电路板设计的工艺性要求，提高印制电路板的设计质量，特编制本标准。

2、范围本规范适用于XX科技有限公司所有产品对应之PCB。

3、定义3.1 印制电路板 Printed Circuit Board (缩写为：PCB)3.2 PCB上用于定位的图形识别符号。

丝印机、贴片机要靠它进行定位，没有它，无法进行生产，又称MARK 点。

4、内容4.1 MARK点设计规范；4.2 尺寸范围及外形；4.3 拼板设计规范；4.4 钢网设计规范；4.5 丝印字符绘制要求；4.6 导通孔的设计要求；4.7 PCB制造技术要求；4.8 PCB工艺设计要考虑的基本要求；4.1.1MARK点作用及类别：4.1.2 Mark点设计规范:所有SMT来板必须有Mark点，且Mark点的相关规则如下：（参照：IPC-SMT-782 关于Mark 点设计的相关SPEC）。

态受控制订部门技术部JS/GC-BP-01 A0 1/4态受控制订部门技术部JS/GC-BP-01 A0 1/54.1.3 MARK点设计不良实例为了使相关部门能更好地理解上述MARK点设计的相关规范,现列举若干个MARK点设计不良实例并附录不良图片及参照标准。

态受控制订部门技术部JS/GC-BP-01 A0 1/64.2 尺寸范围及外形：4.2.1 尺寸范围外形尺寸不能太大，也不能太小。

外形尺寸太大、太小，都会超过设备加工能力。

从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm～350 mm）”。

对PCB 长边尺寸小于125mm、或短边小于100mm 的PCB，采用拼板的方式，使之转换为符合生产要求的理想尺寸，以便插件和焊接。

4.2.2 外形●板子的外形为矩形，如果板子不需要拼板，要求板子4个脚圆角。

电子行业电路板生产工艺规范引言近年来，随着信息技术的迅猛发展，电子行业成为了现代社会中不可或缺的一部分。

而在电子产品的制造过程中，电路板起着关键性作用。

为了确保电子产品的质量和可靠性，制定一套标准的电路板生产工艺规范势在必行。

本文将以电子行业电路板生产工艺规范为主题，探讨电路板生产的各个环节和相关标准规范。

一、设计与布局电路板的设计与布局是电路板生产的重要环节，它直接关系到电路板的性能和可靠性。

设计与布局过程中需要遵循以下几个方面的规范：1.电路板尺寸规范：需要根据电路板所需功能和电子产品的尺寸要求，合理确定电路板的尺寸，保证其能够容纳所有所需元器件和线路。

2.元器件布局规范：在电路板上合理布局元器件，使得元器件之间的连接线尽可能短，降低线路阻抗和串扰的影响，从而提高电路板的信号传输效果。

3.射频干扰（EMI）设计规范：在设计过程中应考虑到电磁干扰的问题，采取合理的设计措施，如使用屏蔽罩、地平面和绕线等，以减少干扰并提升电路板的抗干扰能力。

二、生产工艺电路板的生产过程中需要遵循一系列规范的生产工艺，以保证电路板的质量和可靠性。

1.材料选择：在电路板生产中，需要选择符合要求的基材、覆铜、焊盘等材料。

这些材料应具有良好的导电性、绝缘性和热稳定性，以确保电路板的正常工作和长寿命。

2.电路板成型：电路板生产中的成型工艺需要遵循一定的规范。

包括成型温度、压力、速度等参数的设定，确保电路板成型过程中不会产生冷焊、焊盘变形等缺陷。

3.线路制作：线路制作是电路板生产的核心环节，需要遵循精确的工艺规范。

包括蚀刻、铺铜、光刻等工艺的正确操作，确保线路制作精度和均匀性。

4.焊接工艺：焊接是电路板生产中的关键环节，需要遵循一系列标准规范。

如焊锡温度、焊盘与焊垫之间的间隙、焊锡的铺开面积等。

同时，应使用可靠的焊接设备和方法，以确保焊接质量和可靠性。

5.防静电处理：静电对电子产品具有严重的影响，因此需要对电路板进行防静电处理。

PCBA-工艺设计规范1. 引言本文档旨在规范PCBA（Printed Circuit Board Assembly，印刷电路板组装）的工艺设计，确保生产过程中的高质量和稳定性。

PCBA是电子产品制造中重要的环节之一，正确的工艺设计可以确保产品的可靠性、功能性和性能稳定性。

2. 设计要求在进行PCBA工艺设计时，需要满足以下要求：2.1 设计规范•PCB布线符合设计规范，遵循最佳布局原则，最短路径和最小电流回路原则；•PCB设计必须考虑信号完整性和抗干扰能力；•需要保留适当的物理空间，方便组装和维修。

2.2 硬件要求•PCB材料应符合相关标准要求，具有良好的导电性和绝缘性能；•PCB层数应根据实际需求来确定，同时考虑信号层和电源层的布局；•组件的选择要符合相关标准和规定，能够满足产品的功能需求。

2.3 工艺要求•PCBA整个生产过程应遵守相关工艺标准和规范，确保产品质量；•SMT（Surface Mount Technology，表面贴装技术）组装必须符合IPC（Association Connecting Electronics Industries）相关标准；•焊接工艺应确保焊点质量，防止焊接缺陷和冷焊等问题。

3. 设计流程PCBA的工艺设计流程如下：3.1 PCB设计•根据产品需求，制定PCB的尺寸、层数和布局；•完成原理图设计、布线和走线规划；•使用专业的PCB设计软件进行PCB布局和布线。

3.2 元器件选型•根据产品要求和性能需求，选取合适的元器件；•选择符合规范的供应商，确保元器件的可靠性和稳定性。

3.3 SMT组装•进行SMT贴片工艺流程，包括钢网制作、贴片、回焊等；•严格控制贴片工艺参数，确保元器件正确、牢固地焊接。

3.4 机械组装•将PCB组装到产品中，包括固定和连接电路板；•在组装过程中要注意防止静电、引脚弯曲等问题。

3.5 焊接和测试•进行焊接工艺，包括手工焊接和波峰焊接；•对焊接后的PCBA进行功能测试和质量检验，确保产品符合设计要求。

PCB设计规范参考在进行PCB（Printed Circuit Board，印刷电路板）设计时，遵循一些规范和标准是非常重要的，这有助于确保设计的质量和可靠性。

以下是一些常见的PCB设计规范的参考，以及它们的重要性。

1.尺寸和形状规范：确定PCB的尺寸和形状是设计过程中的首要任务之一、这些规范在很大程度上取决于特定应用的要求。

PCB尺寸和形状的规范有助于确保PCB适应所需的物理空间，并与其他系统组件正确连接。

2.加工工艺规范：合适的PCB加工工艺对于确保PCB的质量和可靠性非常重要。

这些规范包括焊接、制板、压合等方面的要求。

使用符合标准的加工工艺，可以确保PCB在生产过程中不会出现问题，并且能够在长期使用中保持稳定性。

3.电气规范：电气规范指的是关于PCB电路和信号传输的规范。

例如，电源轨迹的宽度、信号差分对距离的要求等。

遵循电气规范可以确保电路的电气性能符合设计要求，并减少电磁干扰和其他信号问题的产生。

4.元件布局规范：正确的元件布局对于PCB性能和可靠性至关重要。

这包括确保元件之间足够的空间，以免相互干扰；布局良好的地平面和电源平面，以提供稳定的地和电源；元件的定位和安装方向等。

5.焊接规范：在PCB制造过程中进行焊接是非常重要的步骤。

合适的焊接规范可以确保焊接质量良好，并减少焊接缺陷的发生。

这包括选择合适的焊接工艺、检查焊接质量、确保焊点间距正确等。

6.外观规范：PCB的外观规范非常重要，特别是对于涉及外部观感的应用。

这包括PCB板表面的丝印、防焊等图案的规范，以及PCB边缘的处理等。

7.补偿规范：在高频电路设计中，必须考虑传输线的补偿。

补偿规范包括考虑传输线的长度和传输速度，以及设计合适的终端匹配电路，以确保信号传输的准确性和稳定性。

8. EMS（Electromagnetic Susceptibility，电磁干扰抗扰度）规范：在电子设备中，电磁干扰是一个常见的问题。

EMS规范涵盖了设计抑制电磁干扰的措施，包括良好的地平面设计、电源线滤波、添加抑制电容等。

印制电路板工艺设计规范一、目的：规范印制电路板工艺设计，满足印制电路板可制造性设计的要求，为硬件设计人员提供印制电路板工艺设计准则，为工艺人员审核印制电路板可制造性提供工艺审核准则。

二、范围：本规范规定了硬件设计人员设计印制电路板时应该遵循的工艺设计要求，适用于公司设计的所有印制电路板。

三、特殊定义：印制电路板（PCB, printed circuit board）：在绝缘基材上，按预定设计形成印制元件或印制线路或两者结合的导电图形的印制板。

元件面（Component Side）：安装有主要器件（IC等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。

通常以顶面（Top）定义。

焊接面（Solder Side）：与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。

通常以底面（Bottom）定义。

金属化孔（Plated Through Hole）：孔壁沉积有金属的孔。

主要用于层间导电图形的电气连接。

非金属化孔（Unsupported hole）：没有用电镀层或其它导电材料涂覆的孔。

引线孔（元件孔）：印制电路板上用来将元器件引线电气连接到印制电路板导体上的金属化孔。

通孔：金属化孔贯穿连接（Hole Through Connection）的简称。

盲孔（Blind via）：多层印制电路板外层与内层层间导电图形电气连接的金属化孔。

埋孔(Buried Via)：多层印制电路板内层层间导电图形电气连接的金属化孔。

测试孔：设计用于印制电路板及印制电路板组件电气性能测试的电气连接孔。

安装孔：为穿过元器件的机械固定脚，固定元器件于印制电路板上的孔，可以是金属化孔，也可以是非金属化孔，形状因需要而定。

塞孔：用阻焊油墨阻塞通孔。

阻焊膜（Solder Mask, Solder Resist）：用于在焊接过程中及焊接后提供介质和机械屏蔽的一种覆膜。

焊盘（Land, Pad）：用于电气连接和元器件固定或两者兼备的导电图形。

印制电路板设计规范——工艺性要求在印制电路板(PCB)设计中，工艺性要求起着至关重要的作用。

它们在确保设计的制造过程中的成功和质量方面起着重要的指导作用。

以下是一些重要的工艺性要求，以帮助确保设计的成功制造。

1.电路板尺寸：电路板的尺寸应考虑到制造过程中的材料和设备限制。

通常应避免设计过大或过小的电路板，以减少制造难度和成本。

2.线宽和间距：电路板上导线的线宽和间距是确定的工艺性要求。

规定的最小线宽和最小间隙取决于制造商的能力和工艺技术。

设计师应参考相关的工艺规范，确保选择适当的线宽和间隙。

3.接地和电源平面：对于复杂的电路板设计，接地和电源平面是至关重要的。

将适当的接地和电源平面引入设计中有助于提高信号完整性、降低噪音和提供电源稳定性。

4.焊盘大小和间距：焊盘的大小和间距的选择取决于使用的元器件和SMT制造的要求。

焊盘的尺寸和间距应足够大，以便制造商便于操作，同时也应考虑到元器件的尺寸和排布。

5.电镀要求：电路板上的电镀要求不仅决定了电路板的导电性，还决定了焊接过程中焊锡的质量。

设计师应确保制定适当的电镀规范，以避免电镀质量问题。

6.组件布局：电路板上组件的合理布局对于电路板设计的成功至关重要。

组件应按照功能分组，并考虑元器件之间的电磁干扰和热管理等因素。

7.制造层次：工艺性要求还包括针对制造过程的层次和顺序的安排。

设计师应确保将制造流程考虑在内，以确保制造商能够按照正确的顺序进行处理和装配。

8.易于维修和维护：电路板的设计还应该考虑到可能出现的维护和维修需求。

易于识别和更换的元器件，可操作的测试点和适当的标识有助于简化维修工作。

9.环保要求：在设计过程中，还应考虑到环境可持续性和环保要求。

设计师应选择符合环境法规的材料，并尽量减少废品和资源浪费。

总之，工艺性要求对于电路板设计的成功制造至关重要。

设计师应在设计过程中充分了解制造商的能力和要求，并参考相关的工艺规范，以确保设计的质量和可制造性。
