单片机课程设计任务书模板

1. 音乐播放系统设计

设计一个音乐播放系统，要求：

（1）利用单片机的定时器产生乐谱的各种频率方波，信号经过放大后由喇叭发出声音；

（2）学会音乐在单片机系统中的转换方法及设置；

（3）可自动选取某段音乐令单片机连续播放。

3. 医院住院病人呼叫器的设计

（1）设计一个8 床位的无线呼叫器，供医院住院病人（或静脉点滴病人）呼叫医护人

员时使用；

（2）病人可通过按动自己床边的按钮，向医护人员发出呼叫信号；

（3）当有病人呼叫信号时，医护人员值班室设置的显示器可显示出该病人的床位编号，

同时扬声器发出声音信号，提示值班的医护人员。

5. 自动电梯控制电路的设计

设计一个8 层楼房的电梯自动控制电路，要求：

（1）电梯内设有对外报警开关，可以在紧急情况下报警。报警装置设在电梯外；

（2）每层楼梯门边设有上、下楼的请求开关及指示灯，电梯内设有可选择楼层的开关

及相应指示灯；

（3）设有表示电梯所处上升或下降的状态标志，以及电梯正位于哪层楼的指示显示；

（4）能记忆电梯外的所有请求信号，并按照电梯的运行规则对信号分批处理，每个请

求信号一直保持到处理后才能撤除。电梯运行规则如下：

① 电梯上升时，仅响应电梯所在位置以上层的上楼请求信号，依楼层次序逐个执行，

直到最后一个请求执行完毕。然后升到有下楼请求的最高层，开始执行下楼请求；

② 电梯下降时，仅响应电梯所处位置以下层的下楼请求信号，依楼层次序逐个执行，

直到最后一个请求执行完毕。然后降到有上楼请求的最低层，开始执行上楼请求；

③ 一旦电梯执行完全部请求信号后，应在原位置停止，等待新的请求信号到来时再 处理。

（5）电梯运行速度为5 秒/层；

（6）电梯到达有请求的楼层停下时，该层指示灯亮。经1 秒后，电梯门自动打开，经

10 秒后，电梯门自动关闭（指示灯显示）。电梯到达新楼层后，原楼层指示灯灭。

7. 自动往返电动车的设计

设计一台自动往返电动车，要求：

（1）电动车自主前进、遇到障碍后返回；

（2）电动车行驶过程中不能出现擦墙行驶，或撞墙故障；

（3）自动测量显示里程数、行车时间；

（4）误差要求：总里程数：<3%；

行车时间：<3%；

识别距离：5～15cm 。

9. 消毒柜控制电路的设计

设计一台消毒柜控制系统，要求：

（1）显示消毒柜温度、保持时间；

（2）可以键盘设定消毒柜温度、定时时间；

（3）可以实现实时中断功能；

（4）消毒后自动关机；

（5）测温误差：<0.5 ℃；

（6）定时误差：<20 秒/月。

11. 低频信号发生器

设计制作低频信号发生器，要求利用单片机产生正弦波、方波及三角波等波形。

（1）正弦波

用单片机实现正弦波的输出；

输出的波形有1Hz、10Hz、100Hz、1kHz、10kHz 5种可选频率；

输出电压范围为0～5V可调（峰峰值）；

用6位数码管显示频率；

频率误差<1％。 （2）方波

频率范围：0.O1Hz～lOOkHz；

频率误差：<0.1％；

电压范围：0～1OV。

（3）三角波

频率范围：O.01Hz～lOkHz；

频率误差：<0.1％；

电压范围：O～20V(峰—峰值)；

失真率：r≤3％。

13. 多输入端报警电路

设计制作一个多输入端报警电路，要求如下:

(1)有报警输入控制端16个，报警音响信号输出端1个；

(2)报警输入端中的任意一端出现报警信号时，电路自动发出类似警报的音响信号；

(3)报警音响信号持续11s自动停止．如果输入信号继续存在，报警音响信号又重新启动；

(4)音调、频率、响度、持续时间等参数，均可通过“↑”，“↓”键调整。

15. 电容、电阻参数单片机测试系统的设计

设计要求：

电阻、电容充放电电路可计算电路时间常数；

用A/D转换器测量电压值能测得时间常数值，经单片机计算，算出电阻或电容值，并在LCD上显示。

电阻分为0～200,0～2K,0～20K,0～200K,0～2M五个档;

电容分为0～200p,0～2n,0～20n,0～200n,0～2u,0～200u六个档

17．步进电机单片机控制系统的设计

设计要求：

利用按键控制步进电机的启停、正反转（500r/min）、加减速，并在LED上显示各自的功能。

19．单片机控制步进电机

步进电机是工业过程控制及仪表中的主要控制元件之一，它可以在机械结构中把丝杠的角度变成直线位移，也可以用它带动螺旋电位器，调节电压和电流，从而实现对执行机构的控制。在数字控制系统中，由于它可以直接接受计算机输出的数字信号，而不需要进行D/A转换，所以使用起来十分方便。步进电机具有快速的启停能力和精度高的显著特点，在定位场合得到了广泛的应用。

步进电机实际上是一个数字/角度转换器，也是一个串行的数/模转换器。因此，需把并行的二进制转换成串行的脉冲序列，并实现方向控制。每当步进电机脉冲输入线上得到一个脉冲，它便沿着特定的方向走一步。

设计要求：

采用单片机来控制一个三相单三拍的步进电机工作。步进电机的旋转方向由正反转控制信号来控制。步进电机的步数由键盘输入，可输入的步数分别为3，6，9，12，15，18，21，24，27步。并且键盘具有键盘锁的功能，当键盘上锁的时候，步进电机是不接受输入步数的，也不会运转。只有当键盘锁打开并输入步数的时候，步进电机才开始工作 。电机运转的时候有正转和反转指示灯指示。当电机在运转的过程当中，如果过热，则电机停止运转，同时红色指示灯亮.，同时警报响。本题目的关键之处是：如何生成控制步进电机的脉冲序列。

21．单词记忆测试器程序设计

设计任务:编写一个帮助单词记忆的程序。

设计要求:

(1)实现单词的录入（为使程序具有可演示性，单词不少于10个）；

(2)单词根据按键控制依次在屏幕上显示，按键选择认识还是不认识，也可以直接进入下一个或者上一个；

(3)单词背完后给出正确率。

扩展功能：

(1)旧单词可从文件中读出。

(2)录入的新单词保存到文件中；

(3)第一次背完后，把不认识以及跳过的单词再次显示出来，提醒用户再记忆，直到

用户全部都记住；

(4)结束后，给出各个单词的记忆结果信息，如记忆次数。

23．单片机节日彩灯控制器设计彩灯控制器

设计要求：

(1)P1.2: 开始,按此键则灯开始流动（由上而下）；

(2)P1.3: 停止,按此键则停止流动,所有灯为暗；

(3)P1.4: 上,按此键则灯由上向下流动； (4)P1.5: 下,按此键则灯由下向上流动。

25．作息时间控制器

设计要求：

1）作息时间控制器能通过继电器控制电铃或放音机

2）作息时间控制器能控制蜂鸣器进行与电铃同步的现场提示

3）单片机作息时间控制的功能如下：

 使用JDH62A液晶模块作为显示器

 显示格式为“时分秒”，日期，星期

 系统采用24C16储存日期、星期和闹钟

 最多可以设定40个闹钟

 具有4个按键来做功能设置，可以设置现在的时间、日期、星期及闹钟

 一旦闹钟时间到则发出一阵声响，同时继电器启动，可以控制放音机开启和关闭。

4）功能的详细设置如下：

在时间显示的状态下，液晶的上面一行显示的为时间和星期，第二行显示的是日期。此时，按下0键进入调整时间状态；按下1键进入调整星期状态；按下2键进入调整日期状态；按下3键进入查看闹钟程序。

在进入时间调整状态后，分钟闪烁显示，时钟停止计时。此时按1键分钟加一，按2键分钟减一，按下0键则退出调时，按3键则转到调整小时的状态。在调整小时的状态下小时闪烁显示，按1键小时加一，按2键小时减一，按3键则返回到调整分钟状态，按0键则退出调时。

在调整星期状态下，星期闪烁显示，按1键星期加一，按2键星期减一，按0键退出调整星期。

在调整日期状态下，首先日闪烁显示，此时按1键日加一，按2键日减一，按3键转到调整月状态，按0键退出调整日期。调整月状态下月闪烁显示，此时按1键月加一，按2键月减一，按3键转到调整年，按0键退出调整日期。在调整年状态下年闪烁显示，此时按1键年加一，按2键年减一，按3键返回到日调整状态，按0键退出调整日期。

在查看闹钟状态下，第一行显示的为闹钟的编号，第二行显示的为闹钟时间。此时按1键查看下一个闹钟时间，按2键查看上一个闹钟时间，按0键则开始调整此编号对应的闹钟时间，按3键则退出查看闹钟。

在调整闹钟时间的状态下，分钟闪烁显示，按1键则分钟加一，按2键分钟减一，按3键则转到小时调整状态，按0键退出闹钟调整，返回到闹钟查看状态。在调整闹钟小时状态下，小时闪烁显示，此时按1键加一，按2键减一，按3键返回到闹钟分钟调整状态，按0键退出闹钟调整，返回到闹钟查看状态。

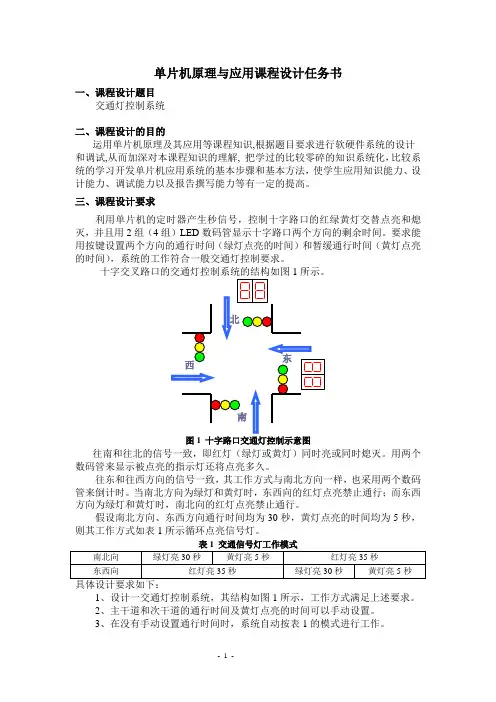

27．交通信号灯模拟控制

1） 设计定时交通信号灯控制

在双干线的“十字”路口上，交通信号灯的变化是定时的，其基本变化规律如下：

A：放行线：绿灯亮放行 25s，黄灯亮警告 5s，然后红灯亮禁止。

B：禁行线：红灯亮禁止 30s，然后绿灯亮放行。

2） 具体设计要求：

（1）该设计能控制东、西、南、北四个路口的红、黄、绿信号灯正常工作。

（2） 当东西方向放行、南北方向禁行时，东西方向绿灯亮 25s，然后黄灯亮 5s；南北方向红灯亮 30s。

（3） 当南北方向放行、东西方向禁行时，南北方向绿灯亮 25s，然后黄灯亮 5s；东西方向红灯亮 30s。

当使两条路线交替地成为放行线和禁行线时，就可以实现定时交通控制。

3） 设计方案

（1）芯片选择 为了实现上述设计要求，可以用 AT89C51 单片机芯片。用 AT89C51 芯片的P1 口（P1.0～P1.5）分别接上两组六位信号灯。

（2）延时的实现 延时的实现可以是通过软件实现；也可利用定时器／计数器的定时工作方式实现；还可以通过扩展 8155芯片，利用其中的定时器/计数器实现延时。本系统使用软件延时。

29．电动智能小车

设计要求：

在现有玩具电动车的基础上，加装光电、红外线、超声波传感器及金属探测器，实现对电动车的速度、位置、运行状况的实时测量，并将测量数据传送至单片机进行处理，然后由单片机根
