第 1 页 共 3 页 基于UC3846的新型开关电源的设计
近年来，随着航空、航天和计算机事业的进展，对电源在体积、分量和效率等方面提出了越来越高的要求。就是在这种状况下进展起来的一种小型电源。它具有体积小、分量轻、频率高、成本低、效率高等一系列优点。同时，因为它的线路容易，牢靠性高，而被广泛地应用于航空、航天和计算机等方面。本文设计了一个由UC3846产生举行脉宽调制的移相全桥开关电源。
1 开关电源主的设计
在主电路中采纳了移相全桥软开关电路，1所示。
在此电路中，输入为AC220V，经过整流桥把沟通电变成直流电，为了消退此直流电压的脉动，在设计时采纳了π型滤波电路。后接一个移相全桥软开关电路，使功率管实现零电压零开通和关断，将电路在工作时的功率损耗减至最小。输出为±23V/15A和±200V/0.8A，总功率P=2×23×15＋2×200×0.8=1010W，因此，也可以称此开关电源为大功率开关电源。
的设计是该电源的一个关键部分，而常规设计采纳一大堆繁杂的公式举行推导，运算量较大，难免造成结果错误。鉴于此，本文采纳图表的办法对原、副边举行设计，并考虑开关管导通压降等实际状况举行适当微调。该变压器的详细设计如下。
式中：n1，n2为一、二次绕组的股数；
dp，dz为一、二次绕组的线径；
S0K0为磁芯窗口用法面积；
Np，Nz为一、二次绕组的匝数。
U1为输入直流电压；
U1r为整流管压降；
U1T为每匝电压值；

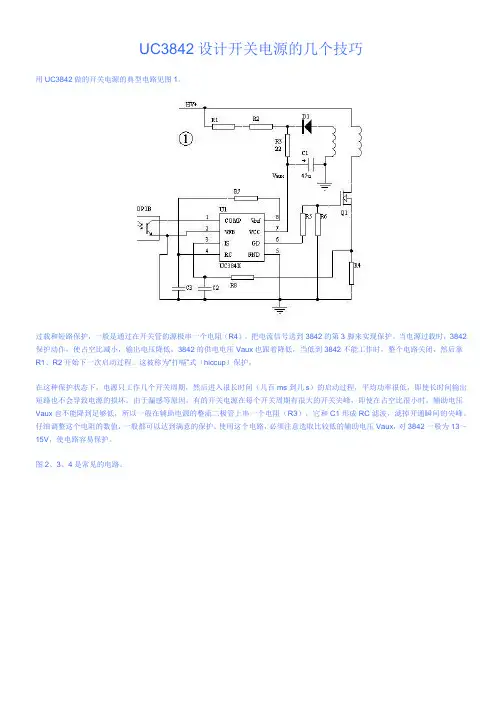

UC3842设计开关电源的几个技巧
用UC3842做的开关电源的典型电路见图1。
过载和短路保护，一般是通过在开关管的源极串一个电阻（R4），把电流信号送到3842的第3脚来实现保护。当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压Vaux也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1、R2开始下一次启动过程。这被称为“打嗝”式（hiccup）保护。
在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（几百ms到几s）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。由于漏感等原因，有的开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。仔细调整这个电阻的数值，一般都可以达到满意的保护。使用这个电路，必须注意选取比较低的辅助电压Vaux，对3842一般为13～15V，使电路容易保护。
图2、3、4是常见的电路。
图2采取拉低第1脚的方法关闭电源。
图3采用断开振荡回路的方法。
图4采取抬高第2脚，进而使第1脚降低的方法。
在这3个电路里R3电阻即使不要，仍能很好保护。注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动作。在过载或短路保护时，它也起延时保护的左右。在灯泡、马达等启动电流大的场合，C4的取值也要大一点。
图1是使用最广泛的电路，然而它的保护电路仍有几个问题：
1. 在批量生产时，由于元器件的差异，总会有一些电源不能很好保护，这时需要个别调整R3的数值，给生产造成麻烦；
2. 在输出电压较低时，如3.3V、5V，由于输出电流大，过载时输出电压下降不大，也很难调整R3到一个理想的数值；
3. 在正激应用时，辅助电压Vaux虽然也跟随输出变化，但跟输入电压HV的关系更大，也很难调整R3到一个理想的数值。

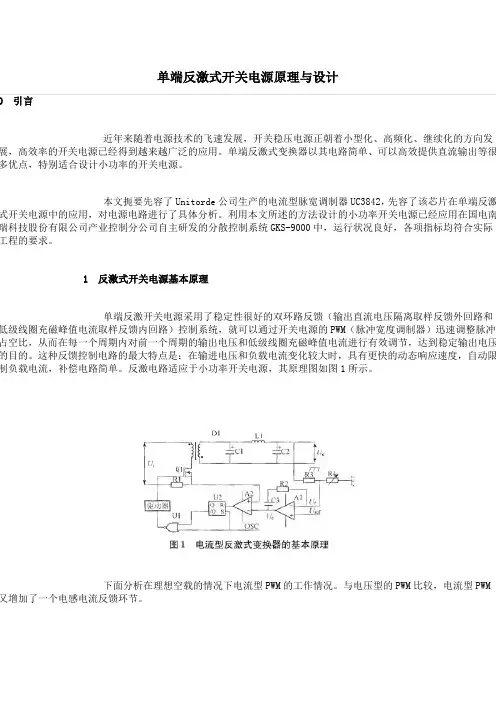

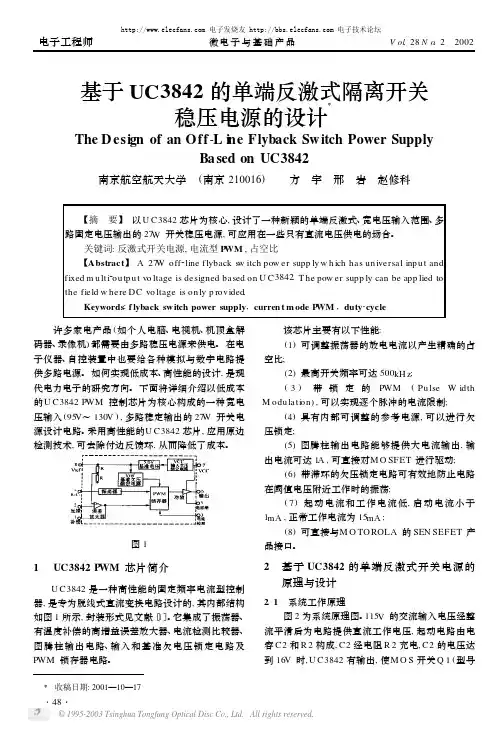

单端反激式开关电源原理与设计
0
引言
近年来随着电源技术的飞速发展，开关稳压电源正朝着小型化、高频化、继续化的方向发展，高效率的开关电源已经得到越来越广泛的应用。单端反激式变换器以其电路简单、可以高效提供直流输出等很多优点，特别适合设计小功率的开关电源。
本文扼要先容了Unitorde公司生产的电流型脉宽调制器UC3842，先容了该芯片在单端反激式开关电源中的应用，对电源电路进行了具体分析。利用本文所述的方法设计的小功率开关电源已经应用在国电南瑞科技股份有限公司产业控制分公司自主研发的分散控制系统GKS-9000中，运行状况良好，各项指标均符合实际工程的要求。
1 反激式开关电源基本原理
单端反激开关电源采用了稳定性很好的双环路反馈（输出直流电压隔离取样反馈外回路和低级线圈充磁峰值电流取样反馈内回路）控制系统，就可以通过开关电源的PWM（脉冲宽度调制器）迅速调整脉冲占空比，从而在每一个周期内对前一个周期的输出电压和低级线圈充磁峰值电流进行有效调节，达到稳定输出电压的目的。这种反馈控制电路的最大特点是：在输进电压和负载电流变化较大时，具有更快的动态响应速度，自动限制负载电流，补偿电路简单。反激电路适应于小功率开关电源，其原理图如图1所示。
下面分析在理想空载的情况下电流型PWM的工作情况。与电压型的PWM比较，电流型PWM又增加了一个电感电流反馈环节。
图中：A1为误差放大器;A2为电流检测比较器;U2为RS触发器;Uf为输出电压Uo的反馈取样，该反馈取样与基准电压Uref通过误差放大器A1产生误差信号Ue（该信号也是A2的比较箝位电压）。
设场效应管Q1导通，则电感电流iL以斜率Ui/L线性增长，L为T1的原边电感，电感电流在无感电阻R1上采样u1=R1iL，该采样电压被送进电流检测比较器A2与来自误差放大器的Ue进行比较，当u1>Ue时，A2输出高电平，送到RS触发器U2的复位端，则两输进或非门U1输出低电平并关断Q1;当时钟输出高电平时，或非门U1始终输出低电平，封闭PWM，在振荡器输出时钟下降的同时，或非门U1的两输进均为低电平，则Q1被打开。
uc3842电流型开关电源中电压反馈电路的设计
在传统的电压型控制中，只有一个环路，动态性能差。当输入电压有扰动时，通过电压环反馈引起占空比的改变速度比较慢。因此，在要求输出电压的瞬态误差较小的场合，电压型控制模式是不理想的。为了解决这个问题，可以采用电流型控制模式。电流型控制既保留了电压型控制的输出电压反馈,又增加了电感电流反馈,而且这个电流反馈就作为PWM控制变换器的斜坡函数，从而不再需要锯齿波发生器，使系统的性能具有明显的优越性。电流型控制方法的特点如下:
1、系统具有快速的输入、输出动态响应和高度的稳定性；
2、很高的输出电压精度；
3、具有内在对功率开关电流的控制能力；
4、良好的并联运行能力。
由于反馈电感电流的变化率dtdi直接跟随输入电压和输出电压的变化而变化。电压反馈回路中，误差放大器的输出作为电流给定信号，与反馈的电感电流比较，直接控制功率开关通断的占空比，所以电压反馈是电流型电源设计中很重要的问题。本文介绍使用电流型控制芯片uc3842时，电压反馈电路的设计。
一、uc3842简介
图1为UC3842PWM控制器的内部结构框图。其内部基准电路产生＋5V基准电压作为UC3842内部电源，经衰减得2.5V电压作为误差放大器基准，并可作为电路输出5V/50mA的电源。振荡器产生方波振荡，振荡频率取决于外接定时元件，接在4脚与8脚之间的电阻R与接在4脚与地之间的电容C共同决定了振荡器的振荡频率，f=1.8/RC。反馈电压由2脚接误差放大器反相端。1脚外接RC网络以改变误差放大器的闭环增益和频率特性，6脚输出驱动开关管的方波为图腾柱输出。3脚为电流检测端，用于检测开关管的电流，当3脚电压≥1V时，UC3842就关闭输出脉冲，保护开关管不至于过流损坏。UC3842PWM控制器设有欠压锁定电路，其开启阈值为16V，关闭阈值为10V。正因如此，可有效地防止电路在阈值电压附近工作时的振荡。
