桥梁工程挖孔桩施工技术交底

人工挖孔桩安全技术交底

施工单位：

工程名称 分部分项

工程

工种

一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。

二、挖孔过程中，随时观察护壁有无裂缝、变形，如发现异常及时上报，采取加固措施，以避免塌方 (严禁私

自处理) 。

三、井台面上操作人员必须时刻保持警惕，尤其在孔内作业时绝不得擅自离开岗位，要认真观察孔内一切动

态，保持与孔内人员联系，发现问题及时处理。

四、孔口护壁必须高于原地面20~30cm，无人施工时井口必须加盖板，以防杂物或人员掉入孔内，盖板用50mm

的木板做成门板盖在洞口上。

五、孔口周围设栏杆，栏杆高度不低于1.2m，夜间应悬挂警示灯。

六、任何情况下，提升设备不得超载运行，供人员上下用的吊笼，应专门制定实施措施，要标明额定人数并严

格遵守，并经常检查、维修和保养。

七、使用台架、扒杆时，卷扬滚筒上的绳不得扭结有断丝现象，滚筒上的绳全部放出后剩余不得少于4圈。

八、井口到井底设置一条直径25mm的软棕绳，随深度加大，供孔内作业人员应急出孔使用

九、井口下方离井底3m内 (随挖孔井尺调整) 应设置半圆形钢板护盖，当取土吊桶上下运行时，孔内作业人员

在护盖下面作业。

十、孔口四周不准堆土渣，混凝土护圈顶上不许放置操作工具，严防坠落伤人。

十一、井内作业用的风镐管、通风管、抽水管、电源线等必须妥加整理临时固定，并应沿井壁边敷设，防止脱

落伤人。

十二、渣桶上下时，必须对准孔中心，挂钩牢固，桶的插销要到位。桶与挂钩处要加钢丝绑扎牢固，以免碰撞

时脱钩。

十三、孔口较大时提升架应安装在宽大于30cm，厚大于8cm的优质木板上，木板平稳，两端用锚入混凝土护圈内

的钢筋固定。提升架与木板间用钯钉、精钢丝固定牢固。

十四、下孔人员从软梯上爬下去且必须系好安全带。

十五、施工现场用电必须采用三相五线制，三级配电、二级保护。所有设备必须按“一机一闸一漏电”保护装

挖孔桩施工技术交底

路桥华祥国际工程

奉去高速公路B21标项目经理部 挖孔桩施工技术交底

一、本项目挖孔桩施工使用的技术规范及操纵文件

1、重庆奉节至云阳高速公路施工招标文件：技术规范

2、重庆奉节至云阳高速公路施工图

3、«公路桥涵施工技术规范»〔JTJ041-2000〕

4、«公路工程水泥混凝土试验规程»〔JTJ053-94〕

5、«公路工程石料试验规程»〔JTJ054-94〕

6、«公路工程金属试验规程»〔JTJ055-83〕

7、«公路工程水质分析操作规程»(JTJ056-84)

8、«公路工程施工安全技术规程»〔JTJ076-95〕

9、«公路工程质量检验评定标准»〔JTJ071-98〕

10、«公路工程集料试验规程»〔JTJ058-2000〕

11、«混凝土配合比设计规程»〔JGJ55-2000〕

12、«公路工程安全技术规程»

二、施工程序及监理方法

1、挖孔桩开工前，按照首件工程的实施细节，编制首件工程施工方案，召开施工方案研讨会，制定切实可行的施工方法。

2、做好各项技术预备工作。施工测量：包括复原定线、施工测量放样，测量预备工作有监理的参与、签认。试验：包括钢筋、水泥、砂石料原材料检验报告、水质报告、外加剂的检验报告、混凝土配合比及各种工艺试验报告。

3、编制完首件工程施工方案后及时报监理工程师审批，申请首件工程的施工。

4、首件工程施工，首件工程施工前，检查施工人员、材料、机具到位情形，施工安全技术措施工是否到位，是否具备开工条件，在具备开工条件的情形下，严格按照首件工程的施工方案的方法进行施工。施工过程中，认真填写施工记录，每道工序完成先进行自检、互检、交接检，填写检查记录，报监理工程师检查。检验合格，进行下道工序施工。重复每道工序的程序，直至首件工程完工。

5、首件工程施工完成后，对施工中存在的问题行总结，在施工方案、技术措施、安全措施、施工工艺、施工方法、材料、人员等方面进行改进和优化。

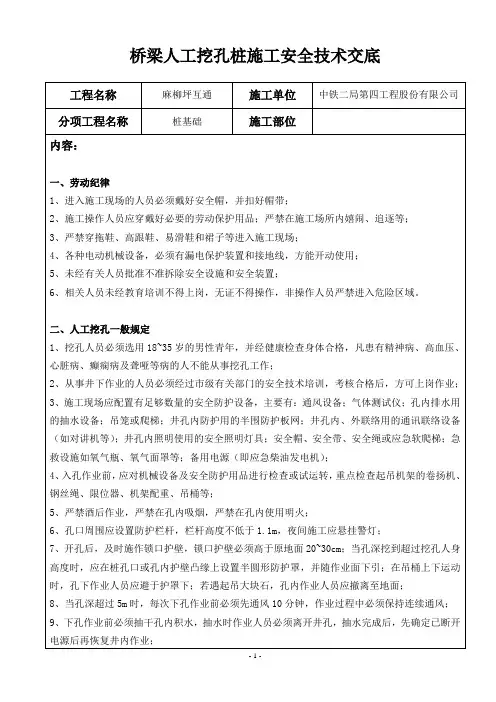

- 1 - 桥梁人工挖孔桩施工安全技术交底

工程名称 麻柳坪互通 施工单位 中铁二局第四工程股份有限公司

分项工程名称 桩基础 施工部位

内容：

一、劳动纪律

1、进入施工现场的人员必须戴好安全帽，并扣好帽带；

2、施工操作人员应穿戴好必要的劳动保护用品；严禁在施工场所内嬉闹、追逐等；

3、严禁穿拖鞋、高跟鞋、易滑鞋和裙子等进入施工现场；

4、各种电动机械设备，必须有漏电保护装置和接地线，方能开动使用；

5、未经有关人员批准不准拆除安全设施和安全装置；

6、相关人员未经教育培训不得上岗，无证不得操作，非操作人员严禁进入危险区域。

二、人工挖孔一般规定

1、挖孔人员必须选用18~35岁的男性青年，并经健康检查身体合格，凡患有精神病、高血压、心脏病、癫痫病及聋哑等病的人不能从事挖孔工作；

2、从事井下作业的人员必须经过市级有关部门的安全技术培训，考核合格后，方可上岗作业；

3、施工现场应配置有足够数量的安全防护设备，主要有：通风设备；气体测试仪；孔内排水用的抽水设备；吊笼或爬梯；井孔内防护用的半围防护板网；井孔内、外联络用的通讯联络设备（如对讲机等）；井孔内照明使用的安全照明灯具；安全帽、安全带、安全绳或应急软爬梯；急救设施如氧气瓶、氧气面罩等；备用电源（即应急柴油发电机）；

4、入孔作业前，应对机械设备及安全防护用品进行检查或试运转，重点检查起吊机架的卷扬机、钢丝绳、限位器、机架配重、吊桶等；

5、严禁酒后作业，严禁在孔内吸烟，严禁在孔内使用明火；

6、孔口周围应设置防护栏杆，栏杆高度不低于1.1m，夜间施工应悬挂警灯；

7、开孔后，及时施作锁口护壁，锁口护壁必须高于原地面20~30cm；当孔深挖到超过挖孔人身高度时，应在桩孔口或孔内护壁凸缘上设置半圆形防护罩，并随作业面下引；在吊桶上下运动时，孔下作业人员应避于护罩下；若遇起吊大块石，孔内作业人员应撤离至地面；

8、当孔深超过5m时，每次下孔作业前必须先通风10分钟，作业过程中必须保持连续通风；

人工挖孔桩施工技术交底

工程名称

交底部位

工程编号

日 期

交底内容：

人工挖孔桩施工技术交底

一、人工挖孔桩施工工艺流程图

施工准备

孔口加固处理

开挖掘进

孔壁支撑

终孔检查

成孔检查

钢筋笼安装

混凝土灌注

桩体质量检验

图 1-1 人工挖孔桩施工工艺流程图

二、人工挖孔桩施工工艺

（一）、施工准备

1．根据地质和水文条件，制定安全措施和防护措施，护壁类型及厚度和强度，石质地层开挖的爆破设计。

2．制定材料物资计划并购买，确保施工顺利进行。

工程名称

交底部位

工程编号

日 期

3．平整场地和修筑施工便道及排水设施。

4．施工用电的设施要安装到位。

6．安装好提升设备并合理堆放材料和器具。

7．确定施工技术人员并做技术和安全交底，确定护壁分节高度，提前做好护壁模板。测量定出孔位 位置，并做好桩的垂直中线、桩径、基岩土质、每天钻进深度和累计深度表格并做好记录，每天记录，

完工后存档。

（二）、孔口加固处理

在挖掘前孔口周围要加高，应高出地面 20cm 左右，防止土、石或其他杂物滚入孔内伤人。

（三）、开挖掘进

在地质为软土或其他不良地质时，为防止孔口和孔壁坍塌，孔口和孔壁用混凝土做护壁。护壁的强 度和尺寸要符合设计要求，护壁厚度一般为 10～20cm 以上，强度不低于 C15，根据不同地质情况护壁的 厚度和强度会有所变化。遇到岩石用浅层小药量爆破，人工清渣掘进，爆破时应隔桩爆破，严禁同时爆破数个孔，防止孔壁松散。位于有水地基时边开挖边抽水，但要确保用电安全。

（四）、孔壁支撑

一般采用现浇混凝土护壁，混凝土护壁一般每掘进 1m，立模浇筑一次护壁，护壁厚度一般为 10～20cm 以上，强度不低于 C15，护壁内根据地质不同可等距离放置 8～10 跟¢10 的钢筋，长度约为

1m。护壁厚 度由水、土压力引起的孔壁压力决定。假设水、土压力在孔壁上均匀分布计算公式如下：
