《计算机控制技术》习题参考答案(完整版)复习课程

1.1计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

1.2实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

1.5计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.6计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。

为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。

a.普及应用可编程序控制器b.采用集散控制系统c.研究和发展智能控制系统2.4数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道。

数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。

答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。

1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。

2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。

3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。

2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。

（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。

3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。

缺点：由人工控制，速度受到限制，不能控制对象。

（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。

（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。

（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。

附加：计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。

为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。

大学课程《计算机控制技术》试题及答案一、选择题（本题共10小题，每小题 1.5分，共15分）1. DAC0832的VREF接-5V，IOUT1接运算放大器异名端，输入为1000000B ，输出为（）。

A. +5VB. +2.5VC. -5VD. -2.5V2. 采用ADC0809构成模拟量输入通道,ADC0809在其中起（）作用。

A. 模拟量到数字量的转换B. 数字量到模拟量的转换C. 模拟量到数字量的转换和采样/保持器D. 模拟量到数字量的转换和多路开关3. 系统采用程序判断滤波，实验发现总有一些杂波残留，原因是（）。

A.取样次数太少B.△Y取值太大C.△Y取值太小D.相邻两次采样值间的差小于△Y4. 当键盘与单片机间通过INT0中断方式接口时，中断服务程序的入口地址是2040H，只有（）才能正常工作。

A．把2040H存入0003H B．把2040H存入000BHC．把AJMP 2040H的机器码存入0003H D．把AJMP 2040H的机器码存入000BH 5. 在PID调节系统中，若想增强微分作用，正确的作法是（）。

A．加大系数T I B．加大系数K PC．加大系数K I D．加大系数T6. 在计算机控制系统中，T的确定十分重要，原因是（）。

A．T太大，系统精度不够 B．T太大，积分作用过强C．T太小，微分作用太强 D．T太小，积分作用过弱7. 在计算机交流电机控制系统中，需要解决的问题是（）。

A．将交流变成直流后并放大 B．将直流变成交流后并放大C．设单向开关，使直流电通过并放大D．设双向开关，使交流电通过并放大8. 在微型机控制系统中的模拟量输出通道中,最关键的器件是( )。

A．多路开关 B. 光电隔离器 C．A/D转换器 D．D/A转换器9. 若系统中采样保持器的保持电容值比较小，则其（）。

A．采样速度快但保持性能差 B．采样速度及保持性能与电容值无关C．采样速度慢但保持性能好 D．采样速度及保持性能只与电压有关10．RS—232C的电气特性规定使用 ( )。

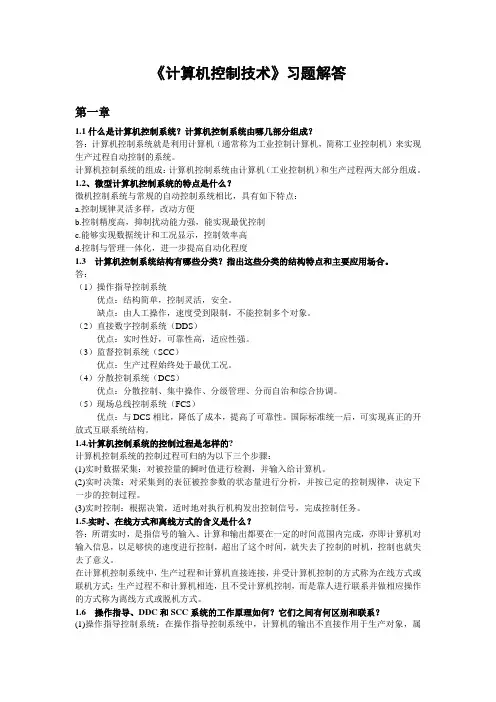

《计算机控制技术》习题解答第一章1.1什么是计算机控制系统？计算机控制系统由哪几部分组成？答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。

计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。

1.2、微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.3 计算机控制系统结构有哪些分类？指出这些分类的结构特点和主要应用场合。

答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。

缺点：由人工操作，速度受到限制，不能控制多个对象。

（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。

（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。

国际标准统一后，可实现真正的开放式互联系统结构。

1.4.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

1.5.实时、在线方式和离线方式的含义是什么？答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。

在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。

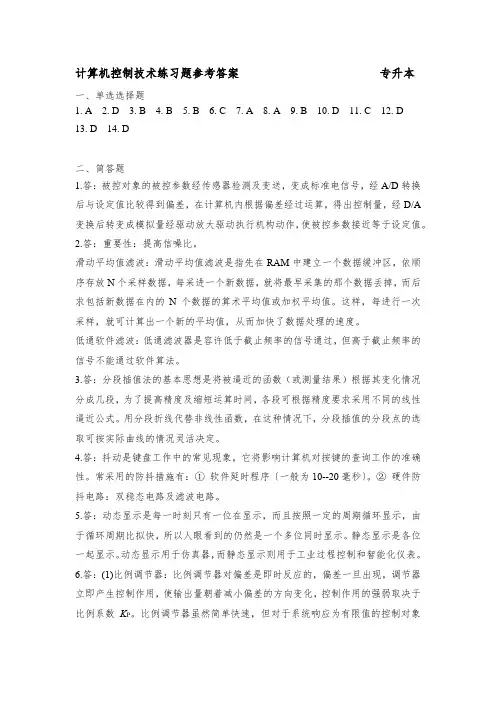

计算机控制技术练习题参考答案专升本一、单选选择题1. A2. D3. B4. B5. B6. C7. A8. A9. B 10. D 11. C 12. D 13. D 14. D二、简答题1.答：被控对象的被控参数经传感器检测及变送，变成标准电信号，经A/D转换后与设定值比较得到偏差，在计算机内根据偏差经过运算，得出控制量，经D/A 变换后转变成模拟量经驱动放大驱动执行机构动作，使被控参数接近等于设定值。

2.答：重要性：提高信噪比。

滑动平均值滤波：滑动平均值滤波是指先在RAM中建立一个数据缓冲区，依顺序存放N个采样数据，每采进一个新数据，就将最早采集的那个数据丢掉，而后求包括新数据在内的N个数据的算术平均值或加权平均值。

这样，每进行一次采样，就可计算出一个新的平均值，从而加快了数据处理的速度。

低通软件滤波：低通滤波器是容许低于截止频率的信号通过，但高于截止频率的信号不能通过软件算法。

3.答：分段插值法的基本思想是将被逼近的函数（或测量结果）根据其变化情况分成几段，为了提高精度及缩短运算时间，各段可根据精度要求采用不同的线性逼近公式。

用分段折线代替非线性函数，在这种情况下，分段插值的分段点的选取可按实际曲线的情况灵活决定。

4.答：抖动是键盘工作中的常见现象，它将影响计算机对按键的查询工作的准确性。

常采用的防抖措施有：①软件延时程序〔一般为10--20毫秒〕。

②硬件防抖电路：双稳态电路及滤波电路。

5.答：动态显示是每一时刻只有一位在显示，而且按照一定的周期循环显示，由于循环周期比拟快，所以人眼看到的仍然是一个多位同时显示。

静态显示是各位一起显示。

动态显示用于仿真器，而静态显示则用于工业过程控制和智能化仪表。

6.答：(1)比例调节器：比例调节器对偏差是即时反应的，偏差一旦出现，调节器立即产生控制作用，使输出量朝着减小偏差的方向变化，控制作用的强弱取决于比例系数K P。

比例调节器虽然简单快速，但对于系统响应为有限值的控制对象存在静差。

《计算机控制技术》习题解答第一章1.1什么是计算机控制系统？计算机控制系统由哪几部分组成？答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。

计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。

1.2、微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.3 计算机控制系统结构有哪些分类？指出这些分类的结构特点和主要应用场合。

答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。

缺点：由人工操作，速度受到限制，不能控制多个对象。

（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。

（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。

国际标准统一后，可实现真正的开放式互联系统结构。

1.4.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

1.5.实时、在线方式和离线方式的含义是什么？答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。

在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。

大学课程《计算机控制技术》试题及答案一、选择题（本题共10小题，每小题 1.5分，共15分）1.由于计算机只能接收数字量，所以在模拟量输入时需经（）转换。

A．A/D转换器 B．双向可控硅C．D/A转换器 D．光电隔离器2.若系统欲将一个D/A转换器输出的模拟量参数分配至几个执行机构，需要接入（）器件完成控制量的切换工作。

A．锁存器锁存 B．多路开关C．A/D转换器转换 D．反多路开关3.某控制系统中，希望快速采样，保持器的保持电容CH应取值（）。

A．比较小 B．比较大 C．取零值 D．取负值4. 在LED显示系统中，若采用共阳极显示器，则将段选模型送至（）。

A．阳极 B．阴极 C．阴极或阳极 D．先送阴极再送阳极5. 电机控制意味着对其转向和转速的控制，微型机控制系统的作法是通过（）实现的。

A．改变定子的通电方向和通电占空比B．改变转子的通电方向和通电占空比C．改变定子的通电电压幅值D．改变转子的通电电压幅值6.计算机监督系统（SCC）中，SCC计算机的作用是（）A．接收测量值和管理命令并提供给DDC计算机B．按照一定的数学模型计算给定植并提供给DDC计算机C．当DDC计算机出现故障时，SCC计算机也无法工作D．SCC计算机与控制无关7. 键盘锁定技术可以通过（）实现。

A．设置标志位B．控制键值锁存器的选通信号C．A和B都行D．定时读键值8. RS-232-C串行总线电气特性规定逻辑“1”的电平是（）。

A．0．3 伏以下 B．0．7伏以上C．-3伏以下 D．+3伏以上9. 在工业过程控制系统中采集的数据常搀杂有干扰信号，（）提高信/躁比。

A．只能通过模拟滤波电路B.只能通过数字滤波程序C.可以通过数字滤波程序/模拟滤波电路D.可以通过数字滤波程序和模拟滤波电路10．步进电机常被用于准确定位系统，在下列说法中错误的是（）。

A．步进电机可以直接接受数字量B．步进电机可以直接接受模拟量C．步进电机可实现转角和直线定位D．步进电机可实现顺时针、逆时针转动二、填空题（本题共15个空，每空1分，共15分）1. 香农定理告诉我们，采样频率越高，采样数据描绘的曲线实际曲线。

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第１章１．填空题（１）闭环控制系统，开环控制系统(２）实时数据采集，实时决策控制,实时控制输出(３）计算机,生产过程(4）模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道（5）系统软件，应用软件2．选择题（1) A(2) B（3) C (4） A （5）B３.简答题（1)将闭环自动控制系统中得模拟控制器与与比较环节用计算机来代替，再加上A/D 转换器、D／Ａ转换器等器件，就构成了计算机控制系统，其基本框图如图所示.计算机控制系统由计算机（通常称为工业控制机）与生产过程两大部分组成。

工业控制机就是指按生产过程控制得特点与要求而设计得计算机,它包括硬件与软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

（2）操作指导控制系统:其优点就是控制过程简单，且安全可靠。

适用于控制规律不就是很清楚得系统，或用于试验新得数学模型与调试新得控制程序等。

其缺点就是它就是开环控制结构,需要人工操作,速度不能太快，控制得回路也不能太多，不能充分发挥计算机得作用。

ﻩ直接数字控制系统:设计灵活方便，经济可靠。

能有效地实现较复杂得控制，如串级控制、自适应控制等。

监督计算机控制系统:它不仅可以进行给定值得控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器得控制系统，特别适合老企业得技术改造,既用上了原有得模拟调节器，又可以实现最佳给定值控制。

SCＣ+ＤDC得控制系统，更接近于生产实际,系统简单,使用灵活,但就是其缺点就是数学模型得建立比较困难.集散控制系统：又称分布式控制系统,具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平与管理水平，提高劳动生产率等优点.缺点就是系统比较复杂。

计算机集成制造系统:既能完成直接面向过程得控制与优化任务,还能完成整个生产过程得综合管理、指挥调度与经营管理得任务.但就是计算机集成制造系统所要解决得不仅就是局部最优问题,而就是一个工厂、一个企业乃至一个区域得总目标或总任务得全局多目标最优，即企业综合自动化问题.现场总线控制系统：成本低、可靠性高，而且在同一得国际标准下可以实现真正得开放式互联系统结构。

《计算机控制技术》习题解答第一章1.1什么是计算机控制系统？计算机控制系统由哪几部分组成？答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。

计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。

1.2、微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.3 计算机控制系统结构有哪些分类？指出这些分类的结构特点和主要应用场合。

答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。

缺点：由人工操作，速度受到限制，不能控制多个对象。

（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。

（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。

国际标准统一后，可实现真正的开放式互联系统结构。

1.4.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

1.5.实时、在线方式和离线方式的含义是什么？答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。

在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D 转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

但是计算机集成制造系统所要解决的不仅是局部最优问题，而是一个工厂、一个企业乃至一个区域的总目标或总任务的全局多目标最优，即企业综合自动化问题。

现场总线控制系统：成本低、可靠性高，而且在同一的国际标准下可以实现真正的开放式互联系统结构。

计算机控制技术课后习题答案第一章绪论1.计算机控制系统的控制过程可归纳为以下三个步骤：P2(1)实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入(2)实时决策：对采集到的被控量进行分析和处理，并按预定的控制规律，决定将要采取的控制策略。

(3)实时控制：根据控制决策，适时地对执行机构发出控制信号，完成控制任务。

2 .计算机控制系统是由哪几部分组成？画出方块图并说明各部分的作用。

P3答：（1）计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部组成。

（2）方块图如下图所示：图计算机控制系统的组成框图作用：①工业控制机软件由系统软件、支持软件和应用软件组成。

其中系统软件包括操作系统、引导程序、调度执行程序，它是支持软件及各种应用软件的最基础的运行平台；支持软件用于开发应用软件；应用软件是控制和管理程序；②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。

③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

3. 计算机控制系统的实时性、在线方式、与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？P2(1)实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。

(2)在计算机控制系统中要考虑实时性，因为根据工业生产过程出现的事件能够保持多长的时间；该事件要求计算机在多长的时间以内必须作出反应，否则，将对生产过程造成影响甚至造成损害。

4. 计算机控制系统有哪几种典型形式？各有什么主要特点？P4~7（1）操作指导系统（OIS）优点：结构简单、控制灵活和安全。

缺点：由人工控制，速度受到限制，不能控制多个对象。

（2）直接数字控制系统(DDC)优点：实时性好、可靠性高和适应性强。

（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。

计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。

工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。

适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。

其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。

直接数字控制系统：设计灵活方便，经济可靠。

能有效地实现较复杂的控制，如串级控制、自适应控制等。

监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。

其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。

SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。

集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。

缺点是系统比较复杂。

计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

4．设计题(1)解：电路原理图如下图所示：程序清单如下：MOV DPTR，#7FFFH ；8255A初始化，方式0MOV A，#98H ；PC3~PC0输出方式，PC7~PC4输入方式MOVX @DPTR，AKEY1：ACALL KS1JNZ LK1NI：ACALL DL6ms ；调用延时子程序，延时6msAJMP KEY1LK1：ACALL DL6ms ；延时12msACALL DL6msACALL KS1JNZ LK2ACALL DL6msAJMP KEY1LK2：MOV R2，#FEH ；扫描模式→R2（按列逐列扫描）MOV R4，#00H ；R4为列计数器LK4：MOV DPTR，#7FFEH ；扫描模式→8255A的PC口MOV A，R2MOVX @DPTR，AMOVX A，@DPTR ；读8255A的PC口JB ACC.7，LONE ；转判1行，ACC.7=1，说明0行无键闭合MOV A，#00H ；0行有键闭合，首键号0→AAJMP LKPLONE： JB ACC.6，LTWO ；转判2行MOV A，#04H ；1行有键闭合，首键号4→AAJMP LKPLTWO： JB ACC.5，LTHR ；转判3行MOV A，#08H ；2行有键闭合，首键号8→AAJMP LKPLTHR：JB ACC.4，NEXT ；转判下一列，MOV A，#0CH ；3行有键闭合，首键号12→ALKP：ADD A，R4 ；求键号=列号+行首键号PUSH ACC ；键号进栈保护LK3：ACALL DL6ms ；判断键释放否ACALL KS1JNZ LK3 ；A=0，说明键释放POP ACC ；键号→ACJNE A，#09H，COM ；AJMP DIGPRO ；等于9，转数字键处理COM：JNC FUNPRO ；大于9，转功能键处理AJMP DIGPRO ；小于9，转数字键处理RETNEXT： INC R4 ；列计数器加1MOV A，R2 ；判断是否扫描到最后一列JNB ACC.3，KND ；若ACC.3=0，说明已经到最后一列RL A ；扫描模式左移一位，准备扫描下一列MOV R2，AAJMP LK4KND：AJMP KEY1KS1：MOV DPTR，##7FFEH ；全“0”→扫描口PC口MOV A，#00HMOVX @DPTR，AMOVX A，@DPTR ；读PC7~PC4状态CPL AANL A，#0F0HRETDL6ms：MOV R5，#0CHDL1：MOV R6，#0FFHDL2：DJNZ R6，DL2DJNZ R5，DL1RET(2)ORG 0000HLJMP MAINORG 0003HLJMP LK1ORG 0300HMAIN: MOV DPTR，#7FFFH ；8255A初始化，方式0MOV A，#98H ；PC3~PC0输出方式，PC7~PC4输入方式MOVX @DPTR，A…LK1：ACALL DL6ms ；延时12msACALL DL6msACALL KS1JNZ LK2AJMP KNDLK2：MOV R2，#FEH ；扫描模式→R2（按列逐列扫描）MOV R4，#00H ；R4为列计数器LK4：MOV DPTR，#7FFEH ；扫描模式→8255A的PC口MOV A，R2MOVX @DPTR，AMOVX A，@DPTR ；读8255A的PC口JB ACC.7，LONE ；转判1行，ACC.7=1，说明0行无键闭合MOV A，#00H ；0行有键闭合，首键号0→AAJMP LKPLONE： JB ACC.6，LTWO ；转判2行MOV A，#04H ；1行有键闭合，首键号4→AAJMP LKPLTWO： JB ACC.5，LTHR ；转判3行MOV A，#08H ；2行有键闭合，首键号8→AAJMP LKPLTHR：JB ACC.4，NEXT ；转判下一列，MOV A，#0CH ；3行有键闭合，首键号12→ALKP：ADD A，R4 ；求键号=列号+行首键号PUSH ACC ；键号进栈保护LK3：ACALL DL6ms ；判断键释放否ACALL KS1JNZ LK3 ；A=0，说明键释放POP ACC ；键号→ACJNE A，#09H，COM ；AJMP DIGPRO ；等于9，转数字键处理COM：JNC FUNPRO ；大于9，转功能键处理AJMP DIGPRO ；小于9，转数字键处理RETNEXT： INC R4 ；列计数器加1MOV A，R2 ；判断是否扫描到最后一列JNB ACC.3，KND ；若ACC.3=0，说明已经到最后一列RL A ；扫描模式左移一位，准备扫描下一列MOV R2，AAJMP LK4 KND ： RETIKS1： MOV DPTR ，##7FFEH ；全“0” →扫描口PC 口 MOV A ，#00H MOVX @DPTR ，AMOVX A ，@DPTR ；读PC7~PC4状态 CPL AANL A ，#0F0H RETDL6ms ：MOV R5，#0CH DL1： MOV R6，#0FFH DL2： DJNZ R6，DL2DJNZ R5，DL1 RET(3) 设计思路：设置一个标志模型单元，比如20H 单元，令20H.3、20H.2、20H.1和20H.0分别为四位数据的标志位，如果该位为0，且不显示，则对应的标志位置1，在取数据前将该单元清0。

《计算机控制技术》复习资料一、填空题1、计算机控制是自动控制发展中的（高级）阶段，是自动控制的（重要分支）。

2、计算机在信息处理、（逻辑分析）、决策判断、（输入输出）管理等各个方面显示出突出的优点。

3、计算机控制系统利用计算机的（硬件）和（软件）代替自动控制系统的控制器。

4、自动控制是指在（没有人）直接参与的前提下，应用（控制装置）自动地、有目的地控制或操纵机器设备或生产过程，使他们具备相应的功能。

5、在控制系统中如果给定值是（恒定不变）的，则此系统称为（定值）控制系统。

6、若系统控制（变量）的变化规律为已知函数，并被事先确定，则此类控制为（程序）控制系统。

7、广义上说系统的给定信号和扰动都可以看作是系统外作用信号，给定信号（决定）着系统输出量的变化；而扰动则（破坏）给定信号对系统输出量的控制。

8、计算机控制过程是在（外部）作用下使系统由一个平衡或稳定状态过渡到另一个（平衡或稳定）状态的过程，称为瞬态过程或系统响应。

9、自动控制的瞬态过程有两种典型形式，一种是（收敛）的，对应的系统运行是稳定的；另一种是（发散）的，对应的系统是不稳定的。

10、在计算机控制系统中为了达到控制目标，可以采用（模拟）化设计方法和（离散）化设计方法来设计控制器。

11、工业控制计算机是一种面向工业控制、采用标准（总线）技术和开放式( 体系)结构的计算机。

12、计算机各功能模板之间的内部总线可以分为：（数据）总线、( 地址)总线、控制总线、电源总线。

13、外部总线是计算机与计算机或计算机与其他（智能）设备之间进行( 通信)的连线。

14、典型的工业控制计算机IPC应具备抗（电磁）干扰、防震、防潮、( 耐高温)等性能。

15、可编程序控制器是（继电器）逻辑控制系统与( 微型)计算机技术相结合的产物。

16、大多数PLC采用继电控制形式的（梯形图）编程方式，继承了传统(控制)线路的清晰直观容易掌握。

17、整体式的（PLC）把电源、CPU、内存、I/O系统都( 集成)在一个小箱体内构成一台完整的PLC。

计算机控制技术课后习题详解答案计算机控制技术课后习题答案第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是什么？计算机控制系统的控制过程可归纳为以下三个步骤：（1）实时数据采集：检测控制量的瞬时值并输入计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

（3）实时控制：根据决策，及时向执行机构发送控制信号，完成控制任务。

2.实时、在线和离线模式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

（3）“离线”模式：如果生产工艺设备不直接与计算机连接，其工作不直接由计算机控制，而是通过中间记录介质，则称为“离线”模式或“离线”模式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

（1）主持人：这是微机控制系统的核心。

通过该接口，它可以向系统的各个部分发送各种命令，并实时检测和处理被控对象的被控参数。

主机的主要功能是控制整个生产过程，根据控制规律进行各种控制操作（如调整规律操作、优化计算等）和操作，并根据操作结果做出控制决策；监督生产过程，使其处于最佳工作状态；预测和报警事故；准备生产技术报告、打印和制表等。

1图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
