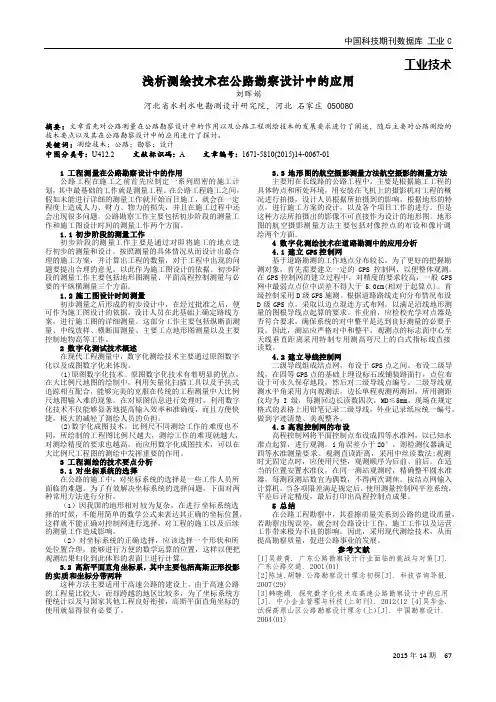

公路勘察设计中测绘技术的应用

中国科技期刊数据库 工业C

2015年14期 67 工业技术 浅析测绘技术在公路勘察设计中的应用 刘晖娟 河北省水利水电勘测设计研究院，河北 石家庄 050080 摘要：文章首先对公路测量在公路勘察设计中的作用以及公路工程测绘技术的发展要求进行了阐述，随后主要对公路测绘的技术要点以及其在公路勘察设计中的应用进行了探讨。 关键词：测绘技术；公路；勘察；设计 中图分类号：U412.2 文献标识码：A 文章编号：1671-5810(2015)14-0067-01 1 工程测量在公路勘察设计中的作用 公路工程在施工之前首先应制定一系列周密的施工计划，其中最基础的工作就是测量工程。在公路工程施工之间，假如未能进行详细的测量工作就开始盲目施工，就会在一定程度上造成人力、财力、物力的损失，并且在施工过程中还会出现很多问题。公路勘察工作主要包括初步阶段的测量工作和施工图设计时间的测量工作两个方面。 1.1 初步阶段的测量工作 初步阶段的测量工作主要是通过对即将施工的地点进行初步的测量和设计。按照测量的具体情况从而设计出最合理的施工方案，并计算出工程的数量，对于工程中出现的问题要提出合理的意见，以此作为施工图设计的依据。初步阶段的测量工作主要包括地形图测量、平面高程控制测量与必要的平纵横测量三个方面。 1.2 施工图设计时间测量 初步测量之后形成的初步设计中，在经过批准之后，便可作为施工图设计的依据，设计人员在此基础上确定路线方案，进行施工图的详细测量。这部分工作主要包括纵断面测量、中线放样、横断面测量、主要工点地形图测量以及主要控制地物高等工作。 2 数字化测试技术概述 在现代工程测量中，数字化测绘技术主要通过原图数字化以及成图数字化来体现。 (1)原图数字化技术。原图数字化技术有着明显的优点，在大比例尺地图的绘制中，利用矢量化扫描工具以及手扶式追踪相互配合，能够完美的克服在传统的工程测量中大比例尺地图输入难的现象。在对原图信息进行处理时，利用数字化技术不仅能够显著地提高输入效率和准确度，而且方便快捷，极大的减轻了测绘人员的负担。 (2)数字化成图技术。比例尺不同测绘工作的难度也不同，所绘制的工程图比例尺越大，测绘工作的难度就越大，对测绘精度的要求也越高。而应用数字化成图技术，可以在大比例尺工程图的测绘中发挥重要的作用。 3 工程测绘的技术要点分析 3.1 对坐标系统的选择 在公路的施工中，对坐标系统的选择是一些工作人员所面临的难题。为了有效解决坐标系统的选择问题，下面对两种常用方法进行分析。 （1）因我国的地形相对较为复杂，在进行坐标系统选择的时候，不能用简单的数学公式来表达其正确的坐标位置，这样就不能正确对控制网进行选择，对工程的施工以及后续的测量工作造成影响。 （2）对坐标系统的正确选择，应该选择一个形状和所处位置合理，能够进行方便的数学运算的位置，这样以便把观测结果归化到此体形的表面上进行计算。 3.2 高斯平面直角坐标系，其中主要包括高斯正形投影的实质和坐标分带两种 这种方法主要适用于高速公路的建设上。由于高速公路的工程量比较大，而却跨越的地区比较多，为了坐标系统方便统计以及与国家其他工程良好衔接，高斯平面直角坐标的使用就显得很有必要了。 3.3 地形图的航空摄影测量方法航空摄影的测量方法 主要用在长线路的公路工程中，主要是根据施工工程的具体特点和所处环境，用安装在飞机上的摄影机对工程的概况进行拍摄，设计人员根据所拍摄到的影响，根据地形的特点，进行施工方案的设计，以及各个项目工作的进行。但是这种方法所拍摄出的影像不可直接作为设计的地形图。地形图的航空摄影测量方法主要包括对像控点的布设和像片调绘两个方面。 4 数字化测绘技术在道路勘测中的应用分析 4.1 建立GPS控制网 基于道路勘测的工作地点分布较长，为了更好的把握勘测对象，首先需要建立一定的GPS控制网，以便整体观测。在GPS控制网的建立过程中，对精度的要求较高，一般GPS网中最弱点点位中误差不得大于5.0cm(相对于起算点)。首级控制采用D级GPS施测。根据道路路线走向分布情况布设D级GPS点，采取以边点混连方式布网，以满足沿线地形测量的图根导线点起算的要求。作业前，应检校光学对点器是否符合要求，确保系统的对中整平是达到良好测量的必要手段。因此，测站应严格对中和整平。观测点的标志面中心至天线垂直距离采用特制专用测高弯尺上的白式指标线直接读数。 4.2 建立导线控制网 二级导线组成结点网，布设于GPS点之间。布设二级导线，在四等GPS点的基础上埋设标石或铺装路面打，点位布设于可永久保存地段，然后对二级导线点编号。二级导线观测水平角采用方向观测法，边长单程观测两测回，所用测距仪均为I级，每测回边长读数四次，MD≤5mm。现场在规定格式的表格上用铅笔记录二级导线，外业记录纸应统一编号，做到字迹清楚、美观整齐。 4.3 高程控制网的布设 高程控制网将平面控制点布设成四等水准网，以已知水准点起算，进行观测。i角误差小于20°，则检测仪器满足四等水准测量要求。观测直读距离，采用中丝读数法;观测时无固定点时，应使用尺垫，观测顺序为后前、前后。在适当的位置安置水准仪，在同一测站观测时，精确整平圆水准器，每测段测站数宜为偶数，不得两次调焦。按结点网输入计算机，当各项限差满足规定后，使用测量控制网平差系统，平差后评定精度，最后打印出高程控制点成果。 5 总结 在公路工程勘察中，其看擦质量关系到公路的建设质量，若勘察出现误差，就会对公路设计工作、施工工作以及运营工作带来极为不良的影响。因此，采用现代测绘技术，从而提高勘察质量，促进公路事业的发展。 参考文献 [1]吴筱青. 广东公路勘察设计行业面临的挑战与对策[J]. 广东公路交通. 2001(01) [2]陈迪,胡静.公路勘察设计理念初探[J]. 科技咨询导报. 2007(29) [3]韩晓娟. 探究数字化技术在高速公路勘察设计中的应用[J]. 中小企业管理与科技(上旬刊). 2012(12 [4]吴华金.试探高原山区公路勘察设计理念(上)[J]. 中国勘察设计. 2004(01)

测绘技术在道路施工中的实际应用案例分享

近年来，随着城市化进程的加快和人口规模的不断增长，道路施工变得愈发重要，对于改善城市交通状况和提高人们出行便利性起到了至关重要的作用。在道路施工过程中，测绘技术的应用已经成为不可忽视的一部分。本文将从使用测绘技术提高施工效率、保证施工安全、减少工程成本等方面，分享一些实际应用案例。

一、提高施工效率

在道路施工中，测绘技术的应用可以显著提高施工效率。举个例子，某市由于人口快速增长，急需新建一条主干道缓解交通压力。然而，在规划和设计过程中，需要准确获取沿线土地的信息，以便合理规划施工方案。传统的调查摸底效率较低，无法及时提供准确数据。

为了解决这一问题，测绘技术被应用到了该道路的施工过程中。专业测绘团队利用无人机和激光雷达进行空中测绘，快速获取需要的土地信息，并生成数字图像。这些图像不仅传输速度快，而且精度高，大大提高了施工效率和准确性。

二、保证施工安全

测绘技术在道路施工中还发挥着重要的安全作用。例如，在复杂的山区施工中，存在大量的地质灾害风险，如滑坡、塌方等。为了保证施工安全和减少风险，测绘团队利用地面测量仪器，对整个施工区域进行了全面的数字化勘测。

通过将勘测数据与地理信息系统相结合，团队快速定位了潜在的地质灾害隐患点，并通过预警系统实现了实时监测。一旦出现灾害风险，相关部门可以及时采取应急措施，保障施工人员的安全。

三、减少工程成本 测绘技术的应用还可以有效减少道路施工的成本。以某地新建高速公路项目为例。在项目起初的调研阶段，传统的测量方法需要投入大量的人力和物力资源，测绘过程耗时且准确度有限。

然而，在这个项目中，测绘团队使用了先进的激光扫描技术。他们通过在直升机上安装激光雷达，快速获取了细节丰富的数字地形数据。这种新兴的测绘技术不仅可以大大节省时间成本，还可以在施工过程中为土地利用和环境工程提供有用的数据，使得整个工程更具可持续性。

四、解决工程难题

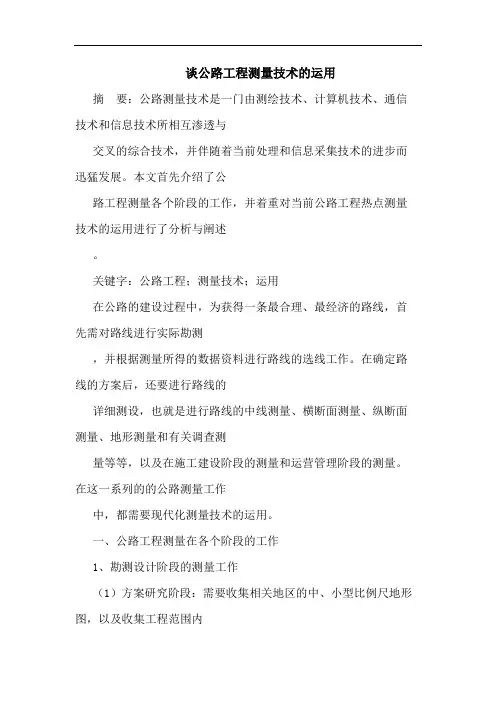

谈公路工程测量技术的运用

摘 要：公路测量技术是一门由测绘技术、计算机技术、通信技术和信息技术所相互渗透与

交叉的综合技术，并伴随着当前处理和信息采集技术的进步而迅猛发展。本文首先介绍了公

路工程测量各个阶段的工作，并着重对当前公路工程热点测量技术的运用进行了分析与阐述

。

关键字：公路工程；测量技术；运用

在公路的建设过程中，为获得一条最合理、最经济的路线，首先需对路线进行实际勘测

，并根据测量所得的数据资料进行路线的选线工作。在确定路线的方案后，还要进行路线的

详细测设，也就是进行路线的中线测量、横断面测量、纵断面测量、地形测量和有关调查测

量等等，以及在施工建设阶段的测量和运营管理阶段的测量。在这一系列的的公路测量工作

中，都需要现代化测量技术的运用。

一、公路工程测量在各个阶段的工作

1、勘测设计阶段的测量工作

（1）方案研究阶段：需要收集相关地区的中、小型比例尺地形图，以及收集工程范围内

的水文、气象、经济等方面的资料，以初步确定一些重要的技术标准，并提出可行性研究报

告和线路的初步方案。

（2）初测和初步设计阶段：初测是为后续初步设计所做的测绘工作，主要的任务是测绘

大比例尺地形图、测绘断面图和布设控制网；而初步设计则是主要根据各种初测资料和地形

图，以确定各种方案的线路中线位置，确定线路的走向、形式和位置等，并制作出工程的概

算。

（3）定测和施工设计阶段：定测是为后续的施工设计所做的测量工作，主要任务包括了

详细测绘线路的纵横断面和重点工程的地形图测绘等等；施工设计的主要工作是根据定测所

提供的资料进行路基设计和线路纵断面设计，并制作出工程预算和施工设计文件。

2、施工建设阶段的测量工作

公路工程施工建设阶段的测量工作主要包括了：施工单位和设计单位对所控制桩点的交

跫!塑：璺。凰。

浅谈测绘新技术在公路勘测中的使用

石雄伟

(新疆纬地公路设计研究院有限公，新疆乌鲁木齐830000)

摘翮当今的科学技术飞速发展的年代。公路作为一种线l生构造物，连接着各个城．市与乡镇，在公路的勘测中，也出现了许多先进的测绘技术．本文针对新型的测绘技术在公路勘测中的使用做了一些探讨。哄键词测绘新技术；公路勘测；应用

1公路工程的测绘任务和技术的发展要求1．1公路工程测绘的任务与作用

在做一项工程的时候都要对他的社会与经济效益进行考虑，根据这些进行规划设计，在工程建设中，它的一项最基础的工作就是测量工

作，测量工作在道路、桥梁以及隧道工程的建设中起着重要的作用。我

们往往可以通过i％察和走访去对公路所在的地区的工程地质条件进行一个比{交综合性的研究。而公路工程地质测绘对于这些是十分重要的，它

的目的是查明在公路的走廊范围内的地形、地貌以及地质的条件，并结合相关的资科对工程的结构以及它的稳定性做出一个评价，它可以为工

程地质勘探和测试工作提供很好的依据。例如，当我们想要取得一条好

的路线时，就要先进行路线的勘测，在纸上进行定线和路线的设计，并把设计好的路平面位置等在图纸上标出来，这样可以方面进行施工，当

一条路线在跨越河流的时候，可以在桥梁的跨越设置之前对河流的两岸地形进行测绘，为桥梁的建设方案提供必要的依据，当路线的纵坡受到

地形的限制时，我们通常采用的是避让山岭的方法，当这些不能满足规范的要求时，可以选用隧道的方案，测定隧道的进出口地形图，这样就可以为隧道洞口的布置提供依据。12公路工筒则绘技术的发喂要求

公路的工程测绘任务和要求将会引起测绘工程技术在设计上发生

变化，这些变化也会有自己的特点，和以前的设计方案不同，现在的测绘技术设计方法在要求上主要是动态设计、优化设计和计算机的辅助设

计三种情况，它的变化与科学技术革命给人们带来的思维方式上的变化有着一定的联系。在数据的设计上，也有一定的变化，由于数据的获取
