转体桥施工工法

桥梁转体施工工艺及技术措施

1.转体桥梁施工工艺流程

本工程区间转体桥梁基础施工完成后，施工承台及转体系统结构，其上采用钢模板施工墩柱，梁体为挂篮悬浇法施工，转体后施工现浇合龙段。

钻孔桩施工转动系统施工（含球铰、滑道、撑脚、砂箱墩身、临时支墩及支座施工支架搭设及预压、0#块施工转体梁段分节段悬灌施工转体梁段分段现浇转体梁段箱架、拆除砂箱试转及试转效果分析正式转体及精调球铰封固先边跨后中跨合龙牵引设备安装调试试件制作、养护安装挂篮并配重

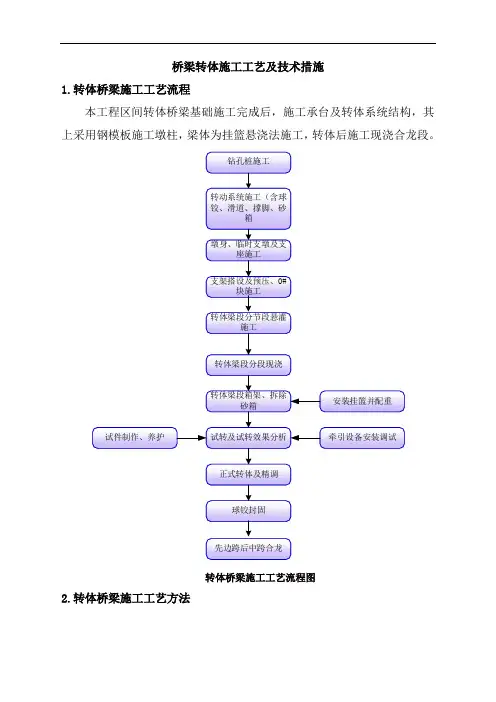

转体桥梁施工工艺流程图

2.转体桥梁施工工艺方法

转体桥梁施工工艺方法 序号 施工工艺方法 主要工作内容 示意图

1 钻孔桩施工 钻孔桩施工与“2.2.5.2钻孔桩基础施工及技术标准”中一致

钻孔桩施工

坑内桩头处理

2 球铰骨架及滑道骨架安装 （1）球铰骨架与滑道骨架委托具有相关资质及经验的的型钢加工厂专门加工。

（2）安装前，采用水准仪对球铰下混凝土面高程进行复核，然后采用全站仪放出球铰骨架及滑道骨架平面位置，并在混凝土上做好定位标记。

（3）球铰骨架及滑道骨架采用汽车吊进行吊装，人工微调。

（4）承台二次浇筑。

球铰骨架及滑道骨架安装

3 下承台施工 下承台施工与“2.2.5.3承台施工及技术标准”中一致

下承台施工

序号 施工工艺方法 主要工作内容 示意图

4 下球铰及滑道钢板安装 （1）球铰在工厂制造，下球铰面上按设计铣钻四氟板镶嵌孔。

（2）上下球铰间按设计位置镶嵌四氟板四氟板间涂抹黄油和四氟粉，上下球铰中线穿定位钢销轴，精确定位。

（3）球铰采用汽车吊进行吊装，利用球铰骨架架及调整螺栓将下球铰悬吊，调整中心位置，然后依靠固定调整螺杆上下转动调整标高。

（4）竖向利用调整螺栓与横梁之间拧紧固定，横向采用在承台上预埋型钢，利用型钢固定。

（5）在钢撑脚的下方设有环形滑道，由厂家生产，现场分段拼装，利用地脚螺栓调平。

下球铰及滑道钢板安装

转体连续梁钢壳法合龙施工工法

一、前言转体连续梁钢壳法合龙施工工法是一种用于建造大跨度桥梁的先进施工技术。该工法通过采用特殊的钢壳形式，结合现代施工装备和技术手段，能够有效地解决大跨度桥梁施工中的一系列难题，提高施工效率，保证施工质量。本文将详细介绍该工法的工法特点、适应范围、工艺原理、施工工艺以及其他关键要素。

二、工法特点转体连续梁钢壳法合龙施工工法具有以下几个显著特点：

1. 高效性：该工法采用了模块化的施工方式，可以实现快速组装和拆卸，大大提高了施工效率。2. 结构轻便：钢壳结构的特殊设计使得梁体重量轻，并且能够有效地抵抗自重、风荷载和地震力。3. 施工周期短：采用转体方式进行施工，能够同时进行多个施工工序，大大缩短了施工周期。4. 施工质量高：采用工厂化生产的钢壳，保证了施工质量的一致性和稳定性。5. 环境友好：该工法减少了土方开挖和垃圾堆放等对环境的影响，减少了施工期间的噪音污染。

三、适应范围转体连续梁钢壳法合龙施工工法可以广泛应用于各种大跨度桥梁的施工，特别适用于下列情况：

1. 大跨度：适用于跨度超过100米的桥梁，包括公路桥梁、铁路桥梁、高速公路桥梁等。2. 跨越复杂地形：适用于跨越山谷、河流、建筑物等特殊地形的桥梁。3. 施工时间紧迫：适用于对施工时间有严格要求的项目，如修复被毁设施或急需通车的项目。

四、工艺原理转体连续梁钢壳法合龙施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。

1. 施工工法与实际工程之间的联系：施工工法的制定需要充分考虑到实际工程的条件和要求，包括地质、气象、交通等因素的影响。2. 采取的技术措施：包括钢壳制造、梁体调整、合龙装配等关键工序的具体操作方法和要求。

五、施工工艺转体连续梁钢壳法合龙施工工法的具体施工工艺按照以下阶段进行：

1. 钢壳制造：在工厂进行钢壳的制造，包括焊接和涂装等工序。2. 梁体调整：将制造好的钢壳调整到设计位置，并进行精确的定位和固定。3. 合龙装配：将多个梁体进行合龙，通过特殊的装配设备进行组装和拼接。4. 合龙固定：对合龙后的梁体进行固定和加固，保证结构的稳定性和安全性。5.

斜拉桥异形钢主塔竖向转体施工工法

斜拉桥异形钢主塔竖向转体施工工法

一、前言斜拉桥在桥梁工程中具有独特的地位，而异形钢主塔是斜拉桥的重要组成部分。为了确保斜拉桥的质量和安全，竖向转体施工工法被广泛应用于异形钢主塔的施工中。本文将详细介绍该施工工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。

二、工法特点竖向转体施工工法是一种将钢桁架部分进行旋转并逐层进行拼装的方法。该工法具有施工高效、施工周期短、施工质量高、成本控制好、对环境的影响小等特点。

三、适应范围竖向转体施工工法适用于异形钢主塔斜拉桥的施工，特别适合使用悬臂工法施工的大型斜拉桥，如跨越深谷或江河的长距离斜拉桥。

四、工艺原理竖向转体施工工法的理论依据是通过旋转和拼装钢桁架部分来完成主塔的施工。在实际工程中，采取了一系列的技术措施，如采用大型起重设备、合理安排施工流程、精确计算吊装参数、严格控制质量等，以确保施工工法的实际应用效果。 五、施工工艺竖向转体施工工法分为准备工作、钢筋混凝土构造的施工、钢桁架制作和拼装等阶段。具体而言，包括准备工作、钢筋混凝土基础施工、钢桁架部分制作、吊装和拼装钢桁架部分、主塔竖向转体等。

六、劳动组织施工过程中需要合理组织施工人员，包括项目经理、技术人员、施工人员等。通过科学的人员配备和工作分工，可以确保施工工艺的顺利进行。

七、机具设备竖向转体施工工法需要使用大型起重机、施工脚手架、焊接设备、吊装设备等机具设备。这些设备具有承载能力大、灵活性好、操作简便等特点。

八、质量控制为了确保施工过程中的质量达到设计要求，需要采取一系列质量控制措施，如对钢桁架部分进行材料检验、施工过程中对焊缝进行质量检验、在主塔竖向转体过程中进行控制和监测等。

九、安全措施施工过程中需要特别注意安全事项，如合理安排施工流程、科学组织人员、严格执行安全操作规程、定期进行安全教育培训等。此外，还需要针对施工工法的特点，采取相关的安全措施，如严格控制吊装参数、加固临时支撑结构等。

转体桥中跨钢箱梁合龙施工工法

一、前言转体桥跨越河流或深谷时，常采用点式支座刚组合体结构。钢箱梁作为转体桥的桥面结构，具有自重轻、强度高、稳定性好等特点。在钢箱梁吊装合龙施工中，常采用的工法是脚手架架设，但施工周期长、效率低，而且存在危险性。因此引入了一种新的工法，那就是钢箱梁合龙后再转体，称为转体桥中跨钢箱梁合龙施工工法。

二、工法特点转体桥中跨钢箱梁合龙施工工法是一种新型、高效、安全的施工工法。该工法与传统工法相比有以下特点：1.施工效率高：传统脚手架架设工法施工周期长，而转体桥中跨钢箱梁合龙施工工法可大大缩短施工周期。该工法通过合理地安排各个施工节点，最大限度地提高施工效率。2.质量稳定：传统脚手架架设工法存在质量不稳定的风险。而钢箱梁合龙后再转体的工法可以保证钢箱梁的合龙质量稳定，从而保障了工程的质量和安全。3.安全可靠：脚手架架设工法存在高空作业和悬挂操作等安全风险。而转体桥中跨钢箱梁合龙施工工法，采用合理的机具和设备组合，最大限度地降低了安全风险。4.施工周期短：传统脚手架架设工法的施工周期长，而转体桥中跨钢箱梁合龙施工工法的施工周期短，可以大大缩短工程施工的时间。5.操作简单：传统脚手架架设工法需要大量人员参与，而钢箱梁合龙后再转体的工法操作简单，只需要少量人员即可完成合龙施工。6.施工成本低：转体桥中跨钢箱梁合龙施工工法采取有针对性的机具和设备，避免了很多不必要的投资，大大降低了施工成本。 三、适应范围该工法适用于转体角度小、深度不深的跨越性工程，在转体过程中不会发生轴向拉伸变形的工程。比如公路、铁路、地铁等。

四、工艺原理钢箱梁合龙后再转体的工法，其理论基础是借助转体行走机进行合龙和转体操作的集成化工法，通过协同机具和人员操作，实现了转体角度的控制和合龙过程的保障。该工法中的转体行走机是通过伸缩臂或是伸缩腿可实现各种力矩和半径的转体任务，而且由于合龙时钢箱梁两端之间的空隙小，而原本的拱撑和拆除方法不可行，因此该工法采取了复合装配和人工掰拱两种方案协作解决问题，使最终转体过程顺利进行并保障了合龙质量。
