桥梁转体工程施工方案

桥梁的转体施工方案（一）

引言概述：

桥梁的转体施工是指在桥梁建设过程中，通过特定的施工方案，

将桥梁主体结构进行旋转并定位的工艺。本文旨在探讨桥梁转体施

工的方案，并通过对转体施工的五个重要方面进行分析和阐述。

正文内容：

一、转体施工前的准备工作

1. 确定转体施工方案：根据桥梁的结构类型、尺寸和施工条件，

选择合适的转体方案。

2. 进行三维建模和力学分析：通过对桥梁进行三维建模和力学

分析，确保施工方案的可行性。

3. 制定详细的工程计划：确定施工的具体步骤和时间安排，制

定合理的资源调度计划。

二、转体施工的技术要点

1. 桥梁转体机的选型和配置：选择适当的转体机械设备，并进

行合理的布置和配置。

2. 施工过程中的安全措施：制定详细的安全政策和操作规程，

确保施工过程的安全性。

3. 控制转体速度和力度：根据桥梁的结构特点和承载能力，合

理控制转体过程的速度和力度。

4. 实施合理的监控和调整：通过监测仪器和技术手段，及时监

控转体施工的各项参数，并进行必要的调整。5. 确保转体施工的顺利进行：对桥梁转体工程进行全程跟踪和

管理，确保施工过程的顺利进行。

三、转体施工中可能存在的问题及应对措施

1. 转体机械设备故障：建立健全的设备检修和维护制度，及时

解决设备故障问题。

2. 不可预见的自然因素：提前制定应急预案，灵活应对自然因

素对转体施工带来的影响。

3. 施工过程中的误差调整：通过精确的测量和定位技术，及时

调整施工误差，确保转体施工的准确性。

4. 施工现场的安全风险：加强施工现场的安全管理，做好防护

措施，确保工人的安全。

四、转体施工的质量控制

1. 施工过程的质量检查：建立完善的质量检验制度，对施工过

程中的关键节点进行全面检查和评估。

2. 转体过程的精确测量：采用高精度的测量仪器和技术手段，

对转体过程进行精确测量，确保转体角度的准确性。

3. 施工材料的质量控制：选择合格的施工材料，并进行严格的

验收和使用。

五、转体施工后的总结和改进

1. 进行施工总结和评估：对转体施工的各个环节进行总结，分

桥梁上部结构转体施工

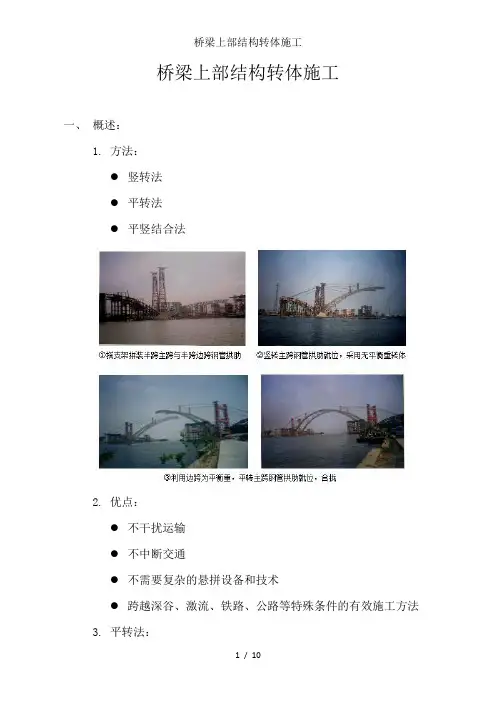

1 / 10 桥梁上部结构转体施工

一、 概述：

1. 方法：

 竖转法

 平转法

 平竖结合法

2. 优点：

 不干扰运输

 不中断交通

 不需要复杂的悬拼设备和技术

 跨越深谷、激流、铁路、公路等特殊条件的有效施工方法

3. 平转法： 桥梁上部结构转体施工

2 / 10

（1） 分类：有平衡重转体施工、无平衡重转体施工

（2） 适用：刚构梁式桥、斜拉桥、钢筋砼拱桥、钢管拱桥

（3） 施工方法：

 桥体上部结构整跨或从中跨分为两个半跨，利用两岸地形搭设排架（土胎模）预制

 在桥台处设置转盘，将预制的整跨或半跨悬臂桥体置于其上

 砼达到设计强度后脱架 桥梁上部结构转体施工

3 / 10  以桥台和锚碇体系或锚固桥体重力平衡，再用牵引系统牵引转盘

 桥体上部结构平转至对岸成跨中合龙，再浇筑合龙段接头砼

 接头砼达到设计强度后，封固转盘，完成全桥施工

4. 竖转法：

（1） 适用：转体量不大的拱桥或某些桥梁预制部件（塔、斜腿、劲性骨架）；砼拱肋、刚架拱、钢管砼拱，当地形、施工条件合适时，可选择竖转法施工

（2） 转动系统组成：转动铰、提升体系（动、定滑轮组）、锚固体系（锚索、锚碇顶）等组成

二、 桥体预制及拼装

 按设计规定的位置、高程，根据两岸地形，设计适当的支架和模板（或土胎）

 预制应符合的规定：

1. 充分利用地形，合理布置桥体预制场地，使支架稳固，工料节省，易于施工和安装 桥梁上部结构转体施工

4 / 10 2. 允许偏差：

（1） 结构的预制尺寸和重量：

 尺寸：±5mm

 重量：±2%

 桥体轴线平面：预制长度的±1/5000

 轴线立面：±1cm

（2） 环道：

 转盘、球面：±1mm

 基座3m长度内平整度＜±1mm

 径向对称点高差＜环道直径×1/5000

三、 平转法施工

(一) 有平衡重转体施工

 特点：转体重量大

桥梁转体施工方案工艺及技术

一、桥梁转体施工方案

1.桥梁转体计划：根据桥梁设计和施工的要求，确定转体的起始时间和转体的完成时间。这需要考虑到现场的施工条件、施工设备的可用性以及施工过程中可能遇到的问题。

2.桥梁支撑和转体方案：根据桥梁的设计要求，确定桥梁的支撑方案和转体的方式。支撑方案需要保证桥梁在转体过程中的稳定性，同时转体方案需要考虑到施工现场的条件以及施工设备的限制。

3.施工设备和材料：确定桥梁转体所需的施工设备和材料，并进行相应的采购和配备工作。这些设备可能包括大型起重机、滑移模板、支撑系统等。

4.施工安全方案：考虑到桥梁转体过程中的安全问题，制定相应的施工安全方案。这包括对施工现场的安全防护措施、对施工人员的培训和监督等。

二、桥梁转体工艺

桥梁转体工艺是指桥梁转体施工过程中所采用的具体工艺方法。以下是桥梁转体的一般工艺流程：

1.确定支撑系统：在开始转体之前，需要先确定支撑系统。支撑系统需要满足转体过程中的稳定性要求，并能够承受转体过程中的应力和荷载。

2.安装施工设备：在施工前，需要安装起重机等相应的施工设备。这些设备需要能够满足桥梁转体施工的要求，并且在施工过程中能够保持安全和稳定。 3.桥梁转体：通过起重机等设备，将桥梁构件进行旋转移位。转体的过程中需要注意对桥梁的支撑和稳定，同时也需要控制转体的速度和角度。

4.检查和调整：在桥梁转体完成后，需要对转体后的桥梁进行检查和调整。这包括检查桥梁的构件是否受损，调整桥梁的位置和角度问题等。

5.完成施工：当桥梁转体和调整完毕后，即可完成桥梁的施工工艺。

三、桥梁转体技术

1.滑行转体技术：将起重机通过滑行模板或者液压缸，在桥墩或者支座上滑行，并将桥梁构件转移到指定位置。

2.回转转体技术：利用起重机在桥墩上进行回转操作，将桥梁构件进行旋转移位。

3.悬吊转体技术：将桥梁构件悬挂在起重机上，并将其转移到指定位置。这种技术需要保证桥梁构件在转体过程中的稳定性。

一、工程概况

本工程为某高速公路桥梁工程，桥梁全长X米，主桥采用转体施工技术，转体角度为Y度。主桥上部结构为预应力混凝土连续梁，下部结构为柱式墩、承台基础。转体施工主要包括转体系统的设计、安装、调试、转动和对接等环节。

二、施工方案

1. 转体系统设计

（1）转体系统采用下承式球铰转体系统，球铰直径D米，转体半径R米。

（2）转体系统主要由转体支座、球铰、撑脚、牵引索、锚固系统等组成。

（3）转体支座采用高强螺栓连接，确保转体过程中支座的稳定性。

（4）球铰采用高强度合金钢制造，满足转体过程中的旋转需求。

（5）撑脚采用高强度钢材，确保转体过程中的支撑作用。

2. 转体系统安装

（1）转体系统安装前，对墩柱、承台进行检测，确保其质量符合要求。

（2）根据设计图纸，将转体支座安装于墩柱上，确保支座的水平度和垂直度。

（3）将球铰安装于转体支座上，确保球铰的水平和垂直度。

（4）安装撑脚，确保撑脚与墩柱、承台连接牢固。

（5）安装牵引索，确保牵引索与球铰连接牢固。

3. 转体系统调试

（1）对转体系统进行试转，检查球铰、撑脚、牵引索等部件的运行情况。

（2）调整转体系统，确保转体过程中的稳定性和安全性。

（3）进行试转体，观察转体过程中的振动、噪声等情况，对转体系统进行调整。

4. 转体施工

（1）根据设计要求，确定转体速度和转体角度。

（2）启动牵引设备，开始转动转体系统。 （3）实时监测转体过程中的振动、噪声、倾斜度等参数，确保转体过程的平稳。

（4）转体过程中，密切关注转体系统的运行情况，发现异常情况立即停止转动。

（5）转体系统达到预定角度后，停止转动，进行对接施工。

5. 对接施工

（1）对接前，对转体系统进行检查，确保其符合设计要求。

（2）根据设计图纸，进行桥梁上部结构与转体系统的对接。

（3）对接完成后，进行临时固定，确保桥梁结构的稳定性。

（4）对接施工完成后，进行桥梁上部结构的混凝土浇筑。
