长虹等离子进总线、U盘升级方法及技改。

长虹CHD系列数字高清电视总线调整（一）文章整理:来源: 作者: 点击: 574一、CHD-1机芯1、代表机型:CHD2990,CHD3490,CHD29181,CHD34181,CHD3215,CHD3615等.2、进入维修状态的方法:用本机附带KDT6D、KDT6A型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，2秒后，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。

操作遥控器上的“菜单”键，可对数据表进行翻页，操作“∧∨”键，可对数据项目进行选择，操作“＜＞”键，可对数据大小进行调整，遥控关机，则退出“S”模式。

3、数字板的板号:JUC7.820.991-2,各机型的数字板可以互相代换,但是要注意画中画功能,可在S模式下设置PIP为YES或者NO即可.二、CHD-2机芯1、代表机型:CHD29158,CHD29168,CHD29155,CHD29156(F19),CHD29166(F20),CHD25155, C HD29168(F20),CHD29100C,CHD34100C,CHD32366等.2、进入维修状态的方法用本机附带KDT6H型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，持续5-8秒后，再松开遥控器上的“静音”键，然后按下本机“菜单”键，若屏幕正上方将出现红色“S”字符及总线数据表，此时表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样及总线数据表，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样及总线数据表为止）。

操作遥控器或面板上的“菜单”键，可对数据表进行翻页，操作遥控器上“∧∨”键，可对数据项目进行选择，操作遥控器上“＜＞”键，可对数据大小进行调整，调整完毕，遥控关机，则退出“S”模式。

3、数字板的板号:JUC7.820.1305-1,但采用的主芯片有HIT118/128之分.4、总线参考数据（CHD29158）注意: 早期的产品数字板主芯片为HIT118,可以用HIT128的数字板代换(IC不可直接代换),但由于采用的音效处理块和高频头不同,代换后需要调整OPTION OSD下的总线数据SOUND IC和TUNER选项. 该项在S模式下,按"菜单"键,到白平衡页时,输入密码"0816或者3421",即可进入:三、CHD-5机芯1、代表机型:CHD2988,CHD3488,CHD2992/A,CHD2918,CHD3418,CHD2998/A,CHD3498/A,C HD2915,CHD3215,CHD3415,CHD3615等.2、进入维修状态的方法用本机附带KDT5A型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。

长虹彩电总线进入及调整方法机心：CN-5CPU：MN1871274机型：‘红双喜’系列的N2516、25N16、29N18、G2516、G2588D、G2588E、N2918、N2918A、N2919、R2116N、R2118N、R2516N、R2518N、R2519N、R2916N、R2918N等进入方法：将CPU（N201）9脚对地短路或在开机时将36脚对地瞬间短路，当屏幕左上角出现红色的‘S’字符时，表示已进入了解维修模式。

调整方法：进入维修模式后，按遥控器上的日历显示键，屏幕上即出现总线调整项目及数据。

反复按遥控器上的背景设置键，可对模式1和模式2项目进行选项；反复按遥控器上的日历显示键，可选择模式1和模式2以外的调整项目。

用遥控器上的音量加减键调整所选项目的数据。

退出方法：调整结束后，用遥控器关机即可退出。

初始化操作：换为新的存储器后，在断电的状态下将CPU9脚接地，然后同时按住控制面板上的频道加键和菜单键，再接通电源开关，此时即可将CPU内的部分数据写入新的存储器，实现对存储器的初始化。

机心：CN-7CPU：TMP87CM38N机型：T2982、R3418T、34ST88、T2981、T2981C、T2981A、T2982A、T2982C、T3418、T3418A、T3419T、T3419PT、R2916T、R2917T、R2919T、R3415T、R3416T等进入方法：在电视机正常收看状态下，先按一次遥控器上的‘静音’键，然后同时按下遥控器上的‘静音’键和控制面板上的‘菜单’键，当屏幕左一角出现‘S’字符时，表示进入了维修模式。

调整方法：1 功能设置进入维修模式后，反复按遥控器上的菜单键，可选择电视机功能项目，通过遥控器上的音量加减键调整所选项目的数据。

2 白平衡调整进入维修模式后，按遥控器上的字符显示键，可进入该项目。

再次连续按字符显示键或项目选择键，可选择白平衡调整项目，用音量加减键电平增减键调整所选项目的数据。

长虹彩电总线调整进入宝典2009年08月26日星期三上午 09:34第一章长虹彩电CDT-1机芯（数字高清）CDT-2机芯（数字高清）CN-5机芯CN-7机芯CN-9机芯CH-10机芯CN-11机芯CN-12机芯CH-13机芯CN-15机芯CN-16机芯CN-18机芯DT-1机芯DT-2机芯DT-5机芯DT-7机芯DLP光显背投彩电(MDC-3机芯)DP机芯(精显系列)PDT"精显"、DP"精显王"背投彩电TDA机芯NC-3机芯NC-6机芯NC-8机芯(东方影都)CDT一1机芯(数字高清)1．1．1彩电配置一览表主要IC机型遥控器型号CPU：M37281；图像信号解码：VPC3230；数字变频：CHD29181、CHD2990、CHD3215、PW1235；显示信号处理：TDA9332 CHD34181、CHD3490、CHD36151．1．2总线调整方法KDT6A将本机音量关完后按一下遥控器的静音键，然后再同时按下遥控器的静音键与本机的菜单键，直至出现"s"为止，即进入维修模式。

操作遥控器上的菜单键，可对数据表进行翻页；操作节目+／-键可对数据项目进行选择；操作音量+／-键可对数据大小进行调整。

遥控关机，则可退出S模式。

CDT-2机芯(数字高清)1．2．1彩电配置一览表主要IC视频信号解码：SAA7117A(或SAA7119A)；A／D变换：TDA8759；逐行扫描格式的变换：HTV110T1．2．2总线调整方法机型遥控器型号CHD2917DV、CHD25158、CHD29158、CHD29100C、CHD2995(AB0)、CHD29168、CHD34100C、CHD29100W、CHD34100W将本机音量关到最小后按住遥控器上的静音键不放，并持续5～8s然后按下本机菜单键，此时屏幕正上方若出现红色"s"字符及总线数据表，则表明机器已进入维修模式。

长虹彩电总线调整进入宝典2009年08月26日星期三上午 09:34第一章长虹彩电CDT-1机芯（数字高清）CDT-2机芯（数字高清）CN-5机芯CN-7机芯CN-9机芯CH-10机芯CN-11机芯CN-12机芯CH-13机芯CN-15机芯CN-16机芯CN-18机芯DT-1机芯DT-2机芯DT-5机芯DT-7机芯DLP光显背投彩电(MDC-3机芯)DP机芯(精显系列)PDT"精显"、DP"精显王"背投彩电TDA机芯NC-3机芯NC-6机芯NC-8机芯(东方影都)CDT一1机芯(数字高清)1．1．1彩电配置一览表主要IC机型遥控器型号CPU：M37281；图像信号解码：VPC3230；数字变频：CHD29181、CHD2990、CHD3215、PW1235；显示信号处理：TDA9332 CHD34181、CHD3490、CHD36151．1．2总线调整方法KDT6A将本机音量关完后按一下遥控器的静音键，然后再同时按下遥控器的静音键与本机的菜单键，直至出现"s"为止，即进入维修模式。

操作遥控器上的菜单键，可对数据表进行翻页；操作节目+／-键可对数据项目进行选择；操作音量+／-键可对数据大小进行调整。

遥控关机，则可退出S模式。

CDT-2机芯(数字高清)1．2．1彩电配置一览表主要IC视频信号解码：SAA7117A(或SAA7119A)；A／D变换：TDA8759；逐行扫描格式的变换：HTV110T1．2．2总线调整方法机型遥控器型号CHD2917DV、CHD25158、CHD29158、CHD29100C、CHD2995(AB0)、CHD29168、CHD34100C、CHD29100W、CHD34100W将本机音量关到最小后按住遥控器上的静音键不放，并持续5～8s然后按下本机菜单键，此时屏幕正上方若出现红色"s"字符及总线数据表，则表明机器已进入维修模式。

第五步：
升级后调试：U盘升级后，机器属于出厂状态，用户自己调试的参数需要重新设置，比如收台、网络连接、色温、节能环保、动态降噪等功能的基本设置，这部分可以根据用户使用习惯自行进行配置。
注意事项：
1、升级U盘制作前最好格式化一下
2、请务必按照机芯代码与产品型号选择正确的升级文件包
3、将升级文件放入U盘时请注意U盘中只能存在一种升级文件，如存在2个或以上，系统无法识别
友情提示：刷机有风险，新手需谨慎
升级步骤：
第一步
确认待升级产品状态：进入工厂菜单（工具箱+0816），查看自己的软件版本、产品型号、屏参等信息
第二步
找准升级文件：通过共享链接，进入到长虹智能电视机芯软件发布平台，通过机芯代码选择对应的机芯系列文件夹；进去根据自己的软件版本查找对应的具体机芯文件夹，此时也可以通过查看机芯系列文中的说明文档核实自己的产品型号在哪一个具体的机芯文件夹中并了解具体的升级注意事项。
4、如果U盘识别时间超过8s，开机升级将不成功，请更换U盘。
5、如果升级过程中出现黑屏、死机等异常现象，请立即停止升级，反馈给专业人士进行排除、恢复。
6、升级前，请仔细阅读不同机芯系列文件夹中的具体升级方法及型号列表
第三步：
制作升级U盘：将找到的升级文件下载到U盘根目录，注意如果是一个压缩文件夹，要记得解压，最终将获取到的后缀名为PKG、BIN、ZIP的文件都需要拷贝要U盘根目录，如果之前做一次U盘格式化在放升级文件更好。
第四步：
升级：拷贝完成后把U盘插到电视机的USB端口，电视机关机重新启动（遥控关机再开机或交流断电再开机都可以），电视机屏幕显示“升级中，……”，大约5分钟（升级时间根据具体的升级包有所不同，请耐心等待），升级完成后电视机会自动重启，如果有zip包，会再次自动进行一个短暂的安卓升级，直到出现TV画面，升级完成。

一台长虹3D网络电视,出现网络错误,乐教ID为5位数,正确的应为12位数,经咨询,需要更新网络模块程序:从原来的V1.08版本升级到V1.09版本.用空U盘把需要的升级BIN 文件复制进去(注意,里面只需要这个升级文件,不要再放其它文件进去),插入USB1端口,按遥控菜单-----网络---服务---升级---USB升级----OK.此时电视会自动查找文件并与原版本比对,然后会重启,开机后自动进入升级状态,全过程大约3分钟.升级完成会再次重启,第一次就在总线状态,选8项的功能设置把网络复位,遥控关机退出,再开进网络就有注册状态,联结网络可重新注册正确的ID号码.
V1.08版本总线进入:按遥控TV/AV----2580进入总线.
V1.09版本总线进入:音量减到0---静音----菜单----2580即可进入总线.。

长虹CN-12机心总线进入和数据表CN－12机芯总线调整与相关维修A、总线调整方法CN－12机芯生产的彩电使用的CPU芯片型号较多，从而导致总线调整方法有所区别，按CPU芯片分有两种不同的总线调整方法：CHT0406、CHT0410类和CH04T1220－50G2、CH04T1218－5W60类。

●CHT0406、CHT0410总线调整方法这两种CPU芯片生产的彩电由于个别彩电电视机上未设置AV功能键，导致这些芯片生产的彩电总线调整方法又有两种。

第一种电视机上设置有TV/AV转换键的电视机“总线调整”方法1．总线调整进入用遥控器K12A、K12D，将音量关为“0”，按住遥控器的“静音”键，同时按电视机上“TV/AV”转换键一直不放(2秒以上)，直到屏幕上显示红色字符“S”，表示电视机已进入总线调整状态。

2．参数数据调整按遥控器菜单键处“节目增、减”(←→)键进行屏幕参数项目翻项，此时屏幕上将显示表2参数项及数据；按音量键增减键(↑↓)改变各参数状态。

3．退出总线调整状态遥控关机或关主电源开关。

第二种总线调整方法（当电视机键控未设置本机AV键时）1.总线调整状态进入拆开后盖，将电视机印制板键控部分“留有AV按键印制焊接点用镊子将两点短接”一下即实现“AV按键”功能，再按照第一种方法进入总线调整状态。

或利用A6机芯遥控器K6F“最下排中间未使用的按键（拆开遥控器）”，此时屏幕显示“M”后，再同时按“图象模式选择”键和“显示”键几秒钟以上，屏幕上显示“S”，即表明已进入维修调试状态。

2．参数数据调整按遥控器“K12＊”菜单键处“节目增、减”(←→)键进行屏幕参数项目翻项，此时屏幕上将显示表2参数项及数据；按音量键增减键(↑↓)改变各参数状态。

3.退出总线调整状态遥控关机或关主电源开关。

●微处理器型号为CH04T1228、CHT0416、CH04T1229总线调整方法1．进入总线调整方法用遥控器K12A、K12D、K12G（CH04T1229用本机遥控器K12R），将音量关为“0”，再按遥控器“静音”键和电视机“菜单”键不放，直到屏幕上显示红色字符“S”，表明该机已进入维修调试状态。

液晶、等离子进总线方法U盘升级方法及技改（补充）等离子部分PP06机芯：适用机型：PT4206、PT4206B、PT4206C、PT4206H、PT4208、PT4208L总线进入及退出：音量“0”，按住遥控器“静音”键不放，再按本机“菜单”键进入。

遥控关机退出。

常用总线调整：早期软件机器没有可调整项，改进后的机器可高整开机模式。

PS08机芯：适用机型： PT4209、PT4216、PT4216H、PT4218、PT5016、PT6520遥控器型号：KLC5B总线进入与退出：TV状态下，按出菜单,调整到菜单的最后一项提示输入密码，再顺序按遥控器上“7”“定点播放”“9”“标题”四个键即可进入。

退出时遥控关机即可。

PP09机芯：适用机型：PT4266、PT5066遥控器型号：KLC5E总线进入及退出：音量调到“0”，按一下“静音”键，出现静音标显示以后，再遥控板上的“演示”加本机“菜单”键。

退出总线遥控关机。

PS10机芯：适用机型：PT4288、PT4228遥控器型号：KLC5B总线进入及退出：TV状态下，按出菜单,调整到菜单的最后一项提示输入密码，再顺序按遥控器上“7”“定点播放”“9”“标题”四个键，再按“OK”键即可进入。

退出时遥控关机即可。

PS12机芯：适用机型：PT42600、PT42600NHD、PT42700、PT4288（L04）、PT32600、PT32700。

遥控器型号：KPT9A-4总线进入及退出：按出菜单,调整到菜单的童锁项，提示输入密码，再顺序按遥控器上“7”“PIP图像”“9”“PIP节目减”四个键，再按“OK”键即可进入。

退出时遥控关机即可。

常用总线调整：M模式：INDEX 10项：CLEAR EEPROM为初始化复位；INDEX 11项：D MODE为进入D模式项，D模式第十五项：POWER MODE为开机模式设置。

PS13机芯：适用机型：PT50600 ，PT42700WHD遥控器型号：KPT9A-4总线进入：TV状态下，菜单最后一项提示输入密码是依次输入“7”“PIP图象“”9“”PIP 节目减“OK”键即可。

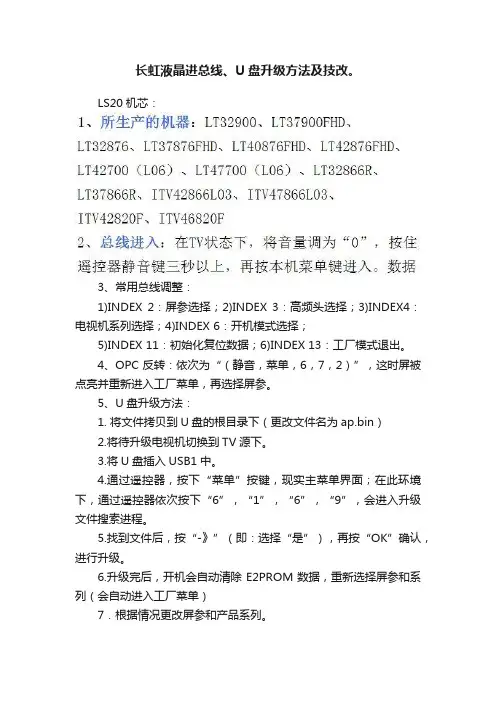

长虹液晶进总线、U盘升级方法及技改。

LS20机芯：3、常用总线调整：1)INDEX 2：屏参选择；2)INDEX 3：高频头选择；3)INDEX4：电视机系列选择；4)INDEX 6：开机模式选择；5)INDEX 11：初始化复位数据；6)INDEX 13：工厂模式退出。

4、OPC反转：依次为“（静音，菜单，6，7，2）”，这时屏被点亮并重新进入工厂菜单，再选择屏参。

5、U盘升级方法：1. 将文件拷贝到U盘的根目录下（更改文件名为ap.bin）2.将待升级电视机切换到TV源下。

3.将U盘插入USB1中。

4.通过遥控器，按下“菜单”按键，现实主菜单界面；在此环境下，通过遥控器依次按下“6”，“1”，“6”，“9”，会进入升级文件搜索进程。

5.找到文件后，按“-》”（即：选择“是”），再按“OK”确认，进行升级。

6.升级完后，开机会自动清除E2PROM数据，重新选择屏参和系列（会自动进入工厂菜单）7．根据情况更改屏参和产品系列。

6、技改：1. ITV32820 42820F 开机音量35的调整ITV32820 用户觉得每次开机音量都恢复到35（遥控器开机也是）声音很大很烦不方便尤其在卧室使用，进行总线修改数据解决了问题，具体方法如下：在TV状态下减音为0 按静音6秒以上再按本机菜单进入总线在13项目的ENTER DMENU (即D模式）下的SOUND CURVE 栏目就看到原始音量设置数据5组将其改为666 626 606 556 366 后（反控的数字越大音量越小）， 35的模拟音量就正常了遥控关机退出总线。

再开机进入“乐教”状态下用同样方法进一次总线再调整一次音量设置数据（和TV模式下相同，也就是说要进行2次调整），遥控关机退出总线。

开机试机正常。

2．ITV42820F花屏更换U23 24C64用户存储器，将主板软件升级到1.09及其以上版本！调整屏参4、技改：1．LT32710、LT37710在AV信号时出现电流声的处理方案：LS23机芯产品LT32710、LT37710产品近期维修人员接用户反映LT37710在电流声大的现象。

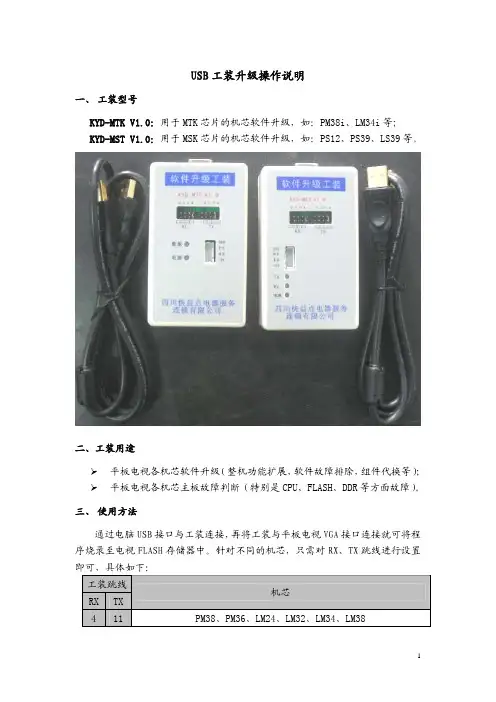

USB工装升级操作说明一、工装型号KYD-MTK V1.0：用于MTK芯片的机芯软件升级，如：PM38i、LM34i等；KYD-MST V1.0：用于MSK芯片的机芯软件升级，如：PS12、PS39、LS39等。

二、工装用途平板电视各机芯软件升级（整机功能扩展，软件故障排除，组件代换等）；平板电视各机芯主板故障判断（特别是CPU、FLASH、DDR等方面故障）。

三、使用方法通过电脑USB接口与工装连接，再将工装与平板电视VGA接口连接就可将程序烧录至电视FLASH存储器中。

针对不同的机芯，只需对RX、TX跳线进行设置即可，具体如下：工装跳线机芯RX TX4 11 PM38、PM36、LM24、LM32、LM34、LM3812 15 PM24、PT16、PS13、PS19、PS20、PS22、PS26、DPS04、LS12、LS15、LT16、LS19、LS20、LS23、LS26、LLS29、DLS0415 12 PS12、PS27、PS30、PS30i、PS39、LS28、LS30、LS35、LS30i、LS39若主芯片使用为同一厂家（如MST或MTK），其升级方法相同，只是选择对应机芯的升级平台软件就可以了。

下面就以PM38i机芯为例介绍KYD-MTK V1.0升级工装操作方法；以PS30机芯这例介绍KYD-MST V1.0升级方法，其它机芯可参照！PM38i机芯升级及终端运用方法电视机更换空白FLASH存储器后，需先升级“mt5396ch_5502a_v2_cn_secure_nandboot”软件，再用U盘强制升级“upgrade_PDP_M8.pkg”和“upgrade_PDP_T8.pkg”软件。

1、升级工装型号USB工装KYD-MTK V1.0。

2、工装RX、TX设置方法该机使用VGA插座XS17的4脚是RX、 11脚是TX，见图２。

3、升级操作步骤1）右键点击“我的电脑”，选择“属性”---“硬件”---“设备管理器”---“端口”，查看MTKtool使用的COM口；如图3所示。

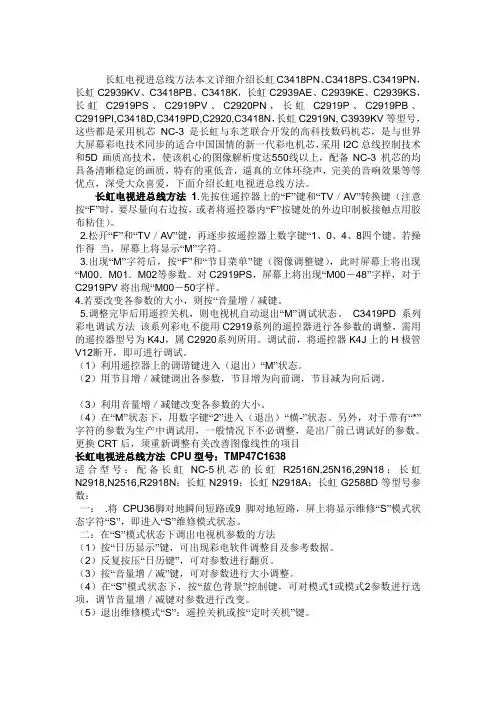

长虹电视进总线方法本文详细介绍长虹C3418PN、C3418PS、C3419PN，长虹C2939KV、C3418PB、C3418K，长虹C2939AE、C2939KE、C2939KS，长虹C2919PS、C2919PV、C2920PN，长虹C2919P、C2919PB、C2919PI,C3418D,C3419PD,C2920,C3418N，长虹C2919N, C3939KV等型号，这些都是采用机芯NC-3 是长虹与东芝联合开发的高科技数码机芯，是与世界大屏幕彩电技术同步的适合中国国情的新一代彩电机芯，采用I2C总线控制技术和5D画质高技术，使该机心的图像解析度达550线以上，配备NC-3 机芯的均具备清晰稳定的画质，特有的重低音，逼真的立体环绕声，完美的音响效果等等优点，深受大众喜爱，下面介绍长虹电视进总线方法。

长虹电视进总线方法1.先按住遥控器上的“F”键和“TV／AV”转换键（注意按“F”时，要尽量向右边按，或者将遥控器内“F”按键处的外边印制板接触点用胶布粘住）。

2.松开“F”和“TV／AV”键，再逐步按遥控器上数字键“1、0、4、8四个键。

若操作得当，屏幕上将显示“M”字符。

3.出现“M”字符后，按“F”和“节目菜单”键（图像调整键），此时屏幕上将出现“M00．M01．M02等参数。

对C2919PS，屏幕上将出现“M00－48”字样，对于C2919PV将出现“M00－50字样。

4.若要改变各参数的大小，则按“音量增／减键。

5.调整完毕后用遥控关机，则电视机自动退出“M”调试状态。

C3419PD系列彩电调试方法该系列彩电不能用C2919系列的遥控器进行各参数的调整，需用的遥控器型号为K4J，属C2920系列所用。

调试前，将遥控器K4J上的H极管V12断开，即可进行调试。

（1）利用遥控器上的调谐键进入（退出）“M”状态。

（2）用节目增／减键调出各参数，节目增为向前调，节目减为向后调。

（3）利用音量增／减键改变各参数的大小。

长虹CHD数字高清电视机总线数据调整解释!CHD数字高清彩电总线数据调整长虹采用DT－5机芯生产的数字高清彩电主要有：CHD2915,CHD3415、CHD2998、CHD3498、CHD2918、CHD3418、CHD2992、CHD2919、CHD2988、CHD3488等型号。

1.调整用遥控器：本机遥控器（KDT5A）2.进入“维修模式”方法：将电视机声音调到最小，按住遥控器上“静音”键的同时，按电视机上的“菜单”键，屏幕上显示字符“S”，表示电视机进入了“维修模式”。

3.调整方法：进入“维修模式”后，按遥控器上“菜单”键进行翻页，每按一次“菜单”键，屏幕上的整页内容变换一次；按“节目加/减”对需要调整的项目进行选项，每按一次“节目加/减”键，单个项目变换一次。

需要调整的项目选定后，按“音量加/减”键，对选定的项目数据进行调整。

4.数据存贮：调整结束，遥控关机。

5.测试信号的调出：进入“维修模式”后，按遥控器上的“AV“键，即可调出测试图像信号。

TDA9332-00R-Blank Off 固定数据,不要调整V-Wait 28 固定数据,不要调整V-Slope 42 场倾斜V-Amp 13 场幅V-Shift 42 场中心V-Zoom 25 场幅V-Scroll 31 场卷校S-Cor 31 场四角校正OSD-H/HD50 30 显示行TDA9332-01H-Shift 37 行中心H-PARA 10 几何失真校正H-BOW 7 几何失真校正EW-Width 42 行幅EW-PARA 32 几何失真校正EW-HCorn 49 几何失真校正(上部)EW-Lcorn 44 几何失真校正(下部)EW-Trap 23 行几何失真校正EW-EHT 31 固定数据TDA9332-02WR 42 红亮平衡WG 41 绿亮平衡WB 31 蓝亮平衡BR 7 红暗平衡BG 7 绿暗平衡Cathode 8 固定数据PWL 8 固定数据Screen voltage Low 扫描电压设定其余设置项基本都是固定数据,不需要调节,但是各位最好记录下来,以备将来维修时恢复,这些数据的错误轻则功能失常,重则整机不工作,最后提醒大家,调节总线数据不要盲目,毕竟这不是一般用户可以操作的,要不厂家也不会将此隐藏.调节之前一定要做好记录,对周围的人员说明不要干扰,尤其是在调节没有确认之前不要做"遥控关机"动作!!!!!!!切记!!![/HIDE]细说参数的调校：TDA9332-00R-Blank Off 固定数据,不要调整……若选择ON，则在本屏幕状态光条移动到V-Shift条目时屏幕下半部变黑；V-Wait 28 固定数据,不要调整……改变上下宽度V-Slope 42 场倾斜……改变倾斜程度V-Amp 13 场幅……全屏幕场幅均匀收缩或扩大V-Shift 42 场中心……使水平中心线居中（两端对齐显象管竖边缺口）V-Zoom 25 场幅……上下边扩展或收缩明显，而中间变化较小V-Scroll 31 场卷校……可压缩或拉伸上半部或下半部S-Cor 31 场四角校正……四角内收或外撇OSD-H/HD50 30 显示行……菜单上下大小TDA9332-01H-Shift 37 行中心H-PARA 10 几何失真校正H-BOW 7 几何失真校正EW-Width 42 行幅EW-PARA 32 几何失真校正EW-HCorn 49 几何失真校正(上部)EW-Lcorn 44 几何失真校正(下部) EW-Trap 23 行几何失真校正EW-EHT 31 固定数据TDA9332-02WR 42 红亮平衡WG 41 绿亮平衡WB 31 蓝亮平衡BR 7 红暗平衡BG 7 绿暗平衡Cathode 8 固定数据PWL 8 固定数据Screen voltage Low 扫描电压设定。

长虹液晶电视进维修模式的方法及总线项目简介LS26机芯1、适应机型：LT26729、LT32729、LT37729、LT40729F、LT42729F、LT46729F、LT42710F2、工厂模式设置进入工厂模式方法在TV模式下通过遥控器，按如下顺序输入：静音-菜单-数字键6-数字键1-数字键1-数字键5即可进入工厂模式菜单。

LM24工厂模式设置及参数调整：【进入方法】：1)在TV模式下的主菜单中，降低音量至0，按遥控器的静音键约4秒钟后再同时按本机按键MENU，进入工厂设置菜单；(2)可直接使用工厂遥控器的“工厂模式”按键进入注：进入工厂模式后，会有工厂菜单标志M出现。

【工厂菜单及其设置】：M 工厂菜单标志LMC24-MXX-V2.01-WX 软件版本号11/12/08 20:58:59 软件存档日期和时间Index 1 可调节项编号注意：在通过工厂模式的第12项进入D模式后，左上角显示D，而不是M，其中字母M 表示当前进入了工厂模式，D表示当前进入了设计模式，Index后面的数字代表当前调节的索引号，在该页下，可以P+/P-切换到不同的索引号,也可通过数字键直接进入某项（只可选择小于10的项)。

每个调节项目都有唯一的索引与之对应，操作人员直接按数字键或P+/P-可以选择调节的项目，通过V+/V-键调节每个调节项目的参数。

索引号与调节项目对应关系如下图：注意：M模式下第11项调整时会清空存储的数据，若非必须请不要调动1 、选择屏参方法进入工厂模式，在M模式的INDEX 2下，通过P+/P-选择到“PANEL SELECT：”再通过V+/V-选择正确的屏参项。

附: LMC24-MXX-V2.01-WX的屏参顺序LG32WXN-SBD1LG37WXN-SBD1QIMEI37CPT_37LG26WXN-SBD12 、在工厂模式下切换TV节目号可按“信息”键后消失菜单，然后通过,必须等指示灯闪烁完毕，本机P+/P-键进行切换3 、工厂模式时所有的菜单功能全部开放如有必要可使用菜单进行项目检查和效果测试。

芯：
所生产的机
器： 总线进入： 在TV状态 常用总线调
整：
1)INDEX
2：屏参选 2)INDEX
3：高频头 3)INDEX
4：电视机
4)INDEX
6：开机模 5)INDEX
11：初始化 6)INDEX
13：工厂模 OPC反转：
依次为“到U盘 2.将待升级
电视机切换 3.将U盘插
52510.机 在主菜单下
依次输入“ LT3269机
型：
1同时按住
本机“音量 LT3769.LT4
269.机型： 收看过程中
同时按本机 小屏幕920E
系列：
LT19920E、
LT22920、 进入总线方
法：按遥
等离子 1、PP06机 芯：
2、PS08机 芯：
所生产的机 型：PT4206 遥控器型 号：KLC3C 总线进入及 退出：音量 常用总线调 整：早期软
LS35.机 芯：
机型：860 系列、880 在TV/AV菜 单下输入
机型：760 系列 在TV/AV菜 单下输入
机型： LT32710(L2 进入总线方 法：顺序按 总线进入： 在TV模式
注意：1.M 模式下第9 U盘升级方 法： 1、U盘中拷 入升级文件 2、将电视 进入多媒体
机型： LED40650、 进入总线方 法：TV模式
LS20I.机 芯：
LS23.机 芯：
LS20. 机芯 的机型： LS20A.机芯 的机型：
ITV42920DE 、 同20A
机型： LT32710.LT 遥控器型 号：RP57B 总线进入： 进入静音状 进入方法： 用本机遥控 调整方法： 按遥控器上
注意：
SYSTEM菜单 退出方法：

• LS26机芯升级方法：通过USB文件名为：MSTFLASH_LONG_FILE_NAME：
• • • • 方法：第1步，将升级程序拷贝到U盘根目录，文件名必须采用设计提供的名称； 第2步，在待机情况下，将U盘插入USB接口； 第3步，按住本机按键板，除POWER键外的任意一个键不松手，然后遥控或按键板的 POWER键开机； 第4步，观察指示灯是否快速闪烁，同时屏幕上是否显示“USB device found”如不是， 则关机，重复第2步、第3步；如是，则松手，此时屏幕显示“Chip erasing Don’t power off”，进入自动升级状态； 第5步，观察屏幕上的提示，如是“ Update finished ”，则升级完成； “Please re-boot the system” 第6步，交流关机。 注：如果FLASH是空白，没有程序，则无法使用USB升级，必须采用工装升级，升级 方法与LS20A机芯相同。 LS26I机芯：是把U盘插入主板的服务端口：方法一样、 LS26I机芯：画质改善板软件升级方法： 注意区分版本，升级方法如下： 升级要注意，在整机处于待机状态，然后把U盘插入服务口。在后就按住节目＋，再 按遥控开关机键。（注软件名要改为mfc_ls26i.bin）放在根目录下，且只能有一个BIN 文件。当看到指示灯写入时要闪得快些。然后会慢慢的闪时就可以关机重启了，升完 后故障排除
• • • • • • •
• • •
LM24机芯： 文件名：MTKDTV.bin 方法：1.首先把待升级的文件改名为MTKDTV.BIN
• • 入U盘中，然后把U盘插入到整机侧面的USB端口上，任意一个都可以。 3.按遥控器 TV/AV 按键，出现源菜单列表后通过上下键选中Multimedia源 4.此时按右键会出现一个小菜单，此时等待系统3秒钟左右会识别到U盘。 5.此时按右键会加载U盘的内容，系统自动检测是否有MTKDTV.BIN，假设找 到后会在界面上有个提示，询问是否升级 6.此时按下OK按键（最好多按几次，发现按遥控的时候整机的指示灯不再闪 烁，说明已经开始升级了），注意此时千万不能够断电，否则以后无法通过U 盘进行升级。 7.等待2分钟左右系统升级完后会自动重启，此时系统已经升级完程序了。 8.为了检查是否升级成功，最好下次开机进入M模式检测最上行的版本号码是 否和刚才升级的MTKDTV.BIN是否一致，一致则成功。本次版本号:LMC24MXX-V3.25-WX-EQ 9.然后关机后重新开机即可正常操作了。 升级完后：注意检查屏参：机器系列：(720.810.810U)

长虹电器股分公司在90年代初率先推出以I2C总线技术生产的NC－3机芯系列数字高清晰度彩电以来，陆续推出了以I2C总线技术生产的CN－5、NC－6、NC-7、CH－8、CN－9、CH－10、CN－12、DT－1、TDA等高档数码彩电。

各机芯芯片（CPU）不同，进入维修服务模式及调试方法也不一样。

现将长虹各型机芯生产的产品正常工作下，调出维修模式下的数据参数，并以芯片归类给出：进入维修状态的方法、如何调试和退出维修状态。

第一种机芯长虹NC－3机芯总线数据调试长虹NC－3机芯（CPU）分四类：一是TMP47C1638AU353生产的C2919P、C2919PS、C2939KS、C3428PS等型号的产品。

二是以TMP47C1638AU357生产的C2919PV、C2939KV、C3418PN等系列产品。

三是以TMP47C1638AU381生产的C2919PK、C2939KE、C2929AE、C3418PB、C3418KV等产品。

四是以TMP87CM36 （CH08001）生产的C2920PN、C2919PD、C3419PD、C2919PN、C2920PN、、C3419D、特制C3419PD、C3419PN、C3419PD/PB/PT等系列产品。

由于NC－3机芯芯片不同，故总线调试方法不一样。

该机芯进入数据调试方法依芯片分，有两种完全不一样的总线数据调试方法。

第一种以第一、二、三类芯片生产的产品进入维修状态的方法相同，总线数据调试为：1、进入维修“M”状态方法：(1) 先按住遥控器上的“F”键和“TV/A V”转换键(注意按“F”键时，要尽量向右边按，或者将遥控器内“F”按键处的外边印制板接触点用胶布沾住)。

(2) 松开“F”和“TV/A V”接键，再逐步按遥控器上数字键“1”.“0”.“4”. “8”四个键。

若操作得当，此时屏幕上“1、0、4、8”几个字符将由绿色变成红色，最终在屏幕上显示绿色字符“M”。

pt50638(P17)升级经验：
1 如何进入工程菜单？
音量调到最小，按下“遥控器”上静音键3秒以上，继续保持，同时按下“电视机”上的菜单键。

就可以显示出工程菜单。

一旦进入工程菜单，菜单键就变成打开和关闭工程菜单了，暂时不能使用普通菜单。

2 如何退出工程菜单回到普通菜单？
把电视机待机，再开机就可以了，或者工程菜单中的“go to M mode”退出。

3如何查看机器软件版本？
按遥控器菜单键，出现菜单，再依次遥控器0816四个数字键。

4升级步骤
学会上面的基本动作，就可以开始升级工作了，步骤如下：
(1) 进入工程菜单，查看自己机器的“软件版本”和“PQ版本”；
(2) 确认是否需要升级，如果不升级，退出工程菜单就可以了；
(3) 如果需要升级，要用电脑下载正确对应的升级文件，注意各种版本，长虹的版本还是挺多的；
(4) 升级文件下载成功后，把升级文件拷贝到U盘根目录下，U盘插到电视机USB1上；
(5) 确认进入工程菜单状态，一般情况下，此时还不能升级，升级的选择是灰色的；
(6) 用菜单键关闭工程菜单，用TV/A V键，选择USB，并且打开U盘，这时可以看见U盘上的其它文件（升级文件看不见）；
(7) 在USB界面状态，用菜单键打开工程菜单，此时就可以找到升级的选择了；
(8) 选择“升级”，电视会提示找到升级文件，让你确认，我们确认升级就可以了；
(9) 等待一会，可以看到升级的百分比进度，我升级到98%时，电视机就自动待机了（这是正常的，不用担心)；
(10)用待机键开机，就完成升级工作了。

注意：
升级后，所以的频道设置都丢失了，需要重新搜索频道。
