电力系统分析实验报告本文主要介绍电力系统分析实验报告的相关内容，包括实验目的、实验原理、实验结果及分析等。

实验目的：本次实验旨在掌握电力系统的基本理论和分析方法，通过对电力系统的模拟和实验，深入理解电力系统的构成和工作原理，并提高对电力系统的分析和调试能力。

实验原理：电力系统是由发电机、变电站、电网和负载等组成的，其中发电机将燃料等能源转换为电能，经变电站进行升压变换后，输往各个地方的电网上，供相应的用户使用。

而电量的传输和分配过程中，会受到各种因素的影响，如短路故障、过流保护、功率因数等。

因此，在电力系统的设计、建设和维护过程中，需要对其进行详尽分析和性能评估。

主要实验器材：1. 变压器模型2. 电感器、电容器、电阻器等模型3. 处理器、仿真软件等实验过程：1. 构建电力系统模型，包括发电机、变电站、输电线路、配电站和负载等。

2. 对不同模型参数进行设置和调整，如线路长度、阻抗等。

3. 进行各种测试和实验，如短路故障测试、过流保护测试、功率因数测试等，并记录实验数据。

4. 使用仿真软件，对电力系统进行分析和模拟，得出相关结论。

5. 对实验数据和仿真结果进行分析和比较，并提出改进建议。

实验结果及分析：通过实验和仿真，我们得出了以下结论：1. 线路长度和阻抗大小会对电力系统的稳定性和传输效率产生影响。

2. 不同短路故障类型的处理方式不同，需要根据实际情况进行应对。

3. 过流保护的设置和参数调整需要根据负载情况和线路容量进行优化。

4. 功率因数的影响因素包括谐波、电路阻抗等，需要进行综合考虑。

总结：本次实验通过对电力系统的模拟和实验，深入了解了电力系统的构成和工作原理，并掌握了电力系统的分析和调试方法。

同时，也发现了在实际工作中需要注意的问题和改进方向。

在今后的工作中，我们将进一步加强对电力系统的学习和研究，提高自己专业能力和技能水平。

一、实验目的本次实验旨在通过电力系统仿真软件对电力系统进行仿真分析，验证电力系统仿真算法的有效性，并进一步了解电力系统在不同运行条件下的稳定性和性能。

实验内容包括电力系统潮流计算、暂态稳定分析、短路电流计算等。

二、实验内容1. 电力系统潮流计算（1）实验背景：以某地区110kV电网为例，分析该电网在不同运行方式下的潮流分布。

（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 运行潮流计算程序，得到潮流分布结果；④ 分析潮流分布结果，判断电网的稳定性。

2. 电力系统暂态稳定分析（1）实验背景：以某地区110kV电网为例，分析该电网在发生单相接地故障时的暂态稳定性。

（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 设置故障参数，包括故障类型、故障位置等；④ 运行暂态稳定分析程序，得到暂态稳定结果；⑤ 分析暂态稳定结果，判断电网的稳定性。

3. 电力系统短路电流计算（1）实验背景：以某地区110kV电网为例，计算电网在发生短路故障时的短路电流。

（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 设置故障参数，包括故障类型、故障位置等；④ 运行短路电流计算程序，得到短路电流结果；⑤ 分析短路电流结果，判断电网的短路容量。

三、实验结果与分析1. 电力系统潮流计算结果通过潮流计算，得到110kV电网在不同运行方式下的潮流分布。

结果表明，在正常运行方式下，电网的潮流分布合理，节点电压满足要求。

在故障运行方式下，电网的潮流分布发生较大变化，部分节点电压超出了允许范围。

2. 电力系统暂态稳定分析结果通过暂态稳定分析，得到110kV电网在发生单相接地故障时的暂态稳定结果。

结果表明，在故障发生初期，电网暂态稳定，但故障持续一段时间后，电网发生暂态失稳。

电力系统分析仿真实验报告模板.doc

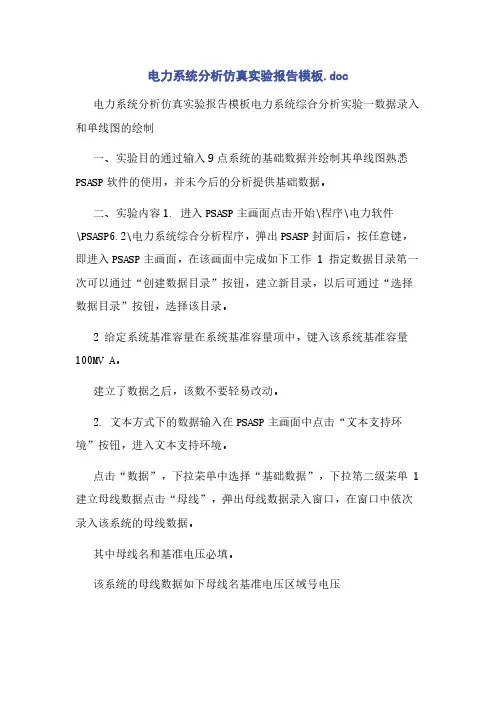

电力系统分析仿真实验报告模板电力系统综合分析实验一数据录入和单线图的绘制
一、实验目的通过输入9点系统的基础数据并绘制其单线图熟悉PSASP软件的使用，并未今后的分析提供基础数据。

二、实验内容1.进入PSASP主画面点击开始\程序\电力软件
\PSASP6.2\电力系统综合分析程序，弹出PSASP封面后，按任意键，即进入PSASP主画面，在该画面中完成如下工作1指定数据目录第一次可以通过“创建数据目录”按钮，建立新目录，以后可通过“选择数据目录”按钮，选择该目录。

2给定系统基准容量在系统基准容量项中，键入该系统基准容量100MV A。

建立了数据之后，该数不要轻易改动。

2.文本方式下的数据输入在PSASP主画面中点击“文本支持环境”按钮，进入文本支持环境。

点击“数据”，下拉菜单中选择“基础数据”，下拉第二级菜单1建立母线数据点击“母线”，弹出母线数据录入窗口，在窗口中依次录入该系统的母线数据。

其中母线名和基准电压必填。

该系统的母线数据如下母线名基准电压区域号电压。

电力系统仿真实习报告一、前言随着现代电力系统的发展和规模的扩大，对电力系统的稳定性和可靠性要求越来越高。

电力系统仿真作为一种有效的研究方法，可以在不影响实际运行的情况下，对电力系统进行全面的分析和评估。

本次实习主要通过使用MATLAB软件进行电力系统仿真，以验证电力系统的稳定性和其他特性。

二、电力系统建模1. 构建电力系统的拓扑图，包括发电机、变压器、线路、开关等基本单元。

2. 根据拓扑图，建立适当的电气参数，如电机转矩曲线、线路参数等。

3. 使用MATLAB Simulink下Power System Blockset建立系统的暂态模型和稳态模型。

4. 设置适当的仿真时长和采样频率满足分析需求。

三、电力系统稳态分析1. 设置不同的负荷点分布和拓扑，对比电力系统在各状态下的稳定性。

2. 通过输出压降、电流、转速以及电压相位差等，分析电力系统在各状态下的表现。

3. 对不同拓扑下的电力系统失效特征和限制进行分析。

四、电力系统暂态分析1. 模拟多种故障情况，如短路故障、电源故障、线路断路等。

2. 分析电力系统在故障过程中的响应和恢复情况。

3. 研究故障对电力系统稳定性和可靠性的影响。

五、仿真结果与分析1. 稳态仿真结果表明，电力系统在不同负荷和拓扑下的稳定性较好，各电气参数符合预期。

2. 暂态仿真结果表明，电力系统在故障发生后能够迅速响应并恢复稳定，但部分情况下仍存在一定的电压和频率波动。

3. 故障分析结果显示，短路故障对电力系统的影响最为显著，需采取相应的保护措施。

六、总结与展望通过本次电力系统仿真实习，我对电力系统的稳定性和可靠性有了更深入的了解。

仿真结果表明，电力系统在正常运行和故障情况下均具有一定的稳定性和恢复能力，但仍有改进空间。

未来研究可以进一步探讨电力系统的优化设计和故障预防策略，以提高电力系统的运行效率和可靠性。

七、谢辞感谢我的指导老师，在实习过程中给予我耐心的指导和帮助。

同时，感谢实验室的同学们，在仿真过程中给予我支持和鼓励。

一、前言随着电力系统规模的不断扩大和复杂性的增加，对电力系统的运行和维护提出了更高的要求。

为了更好地理解电力系统的运行原理，提高对电力系统故障的快速响应能力，我们选择了电力系统仿真软件进行实习，通过模拟电力系统的运行状态，分析电力系统的稳定性、故障特性以及运行效率。

以下是我在这段仿真实习过程中的总结和心得。

二、实习目的与内容1. 实习目的（1）掌握电力系统仿真软件的基本操作和功能；（2）了解电力系统运行的基本原理和故障特性；（3）提高对电力系统故障的快速响应能力；（4）培养团队协作和问题解决能力。

2. 实习内容（1）电力系统仿真软件的学习和使用；（2）电力系统稳态和暂态仿真的操作和结果分析；（3）电力系统故障仿真及故障分析；（4）电力系统优化运行策略的研究。

三、实习过程1. 电力系统仿真软件的学习和使用在实习初期，我们首先学习了电力系统仿真软件的基本操作和功能。

通过阅读相关资料和实际操作，掌握了软件的界面布局、参数设置、仿真运行以及结果分析等功能。

2. 电力系统稳态和暂态仿真的操作和结果分析在掌握了仿真软件的基本操作后，我们进行了电力系统稳态和暂态仿真。

首先，建立了电力系统的基本模型，包括发电机、变压器、线路、负载等元件。

然后，通过设置不同的运行参数，如负荷、电压、频率等，分析了电力系统的稳态运行特性。

在暂态仿真方面，我们模拟了电力系统发生故障的情况，如短路故障、断路器故障等，分析了故障发生时电力系统的响应和恢复过程。

通过仿真结果，我们了解了电力系统故障对系统稳定性的影响，以及故障恢复过程中需要采取的措施。

3. 电力系统故障仿真及故障分析为了提高对电力系统故障的快速响应能力，我们进行了电力系统故障仿真。

通过设置不同的故障类型和故障位置，模拟了电力系统发生故障时的运行状态，并分析了故障原因和影响。

在故障分析过程中，我们重点关注了以下内容：（1）故障对系统稳定性的影响；（2）故障对负荷供电的影响；（3）故障恢复过程中需要采取的措施。

电力系统仿真实验报告电力系统仿真实验报告引言：电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定可靠的电力供应。

为了确保电力系统的安全运行，我们进行了一系列的仿真实验，以评估系统的性能、优化运行策略，并提出改进建议。

一、实验目的本次实验的主要目的是通过仿真模拟电力系统的运行情况，分析系统的稳定性、可靠性和经济性，并探索如何优化系统的运行策略。

二、实验方法我们使用了一款先进的电力系统仿真软件，该软件可以模拟电力系统的各个组成部分，包括发电机、输电线路、变电站等。

通过输入系统的参数和运行策略，我们可以获得系统在不同负荷情况下的运行状态和性能指标。

三、实验结果与分析1. 系统稳定性分析我们首先对系统的稳定性进行了仿真分析。

通过模拟系统在负荷突变和故障情况下的响应，我们评估了系统的稳定性。

实验结果显示，在负荷突变和故障发生时，系统能够迅速调整，保持稳定运行。

然而，我们也发现系统在某些情况下存在潜在的稳定性问题，需要进一步改进。

2. 系统可靠性评估为了评估系统的可靠性，我们对系统进行了故障模拟实验。

通过模拟不同部件的故障，我们分析了系统的可靠性指标，如可用性和平均故障间隔时间。

实验结果显示，系统在大部分故障情况下能够保持正常运行，但在某些故障情况下，系统的可靠性会受到一定影响。

我们建议在设计和运行中加强对系统的容错性和冗余性。

3. 系统经济性优化为了优化系统的经济性，我们进行了成本效益分析。

通过调整系统的运行策略和参数，我们评估了不同方案下的成本和效益。

实验结果显示，通过合理的调整发电机的输出功率和输电线路的容量，可以降低系统的运行成本，并提高系统的经济效益。

四、实验结论与建议通过本次仿真实验，我们得出了以下结论：1. 系统在大部分情况下表现出良好的稳定性和可靠性，但仍存在一些潜在的问题需要解决。

2. 加强系统的容错性和冗余性可以提高系统的可靠性。

3. 通过合理的调整运行策略和参数，可以降低系统的运行成本，并提高经济效益。

电力系统仿真实训报告一、引言电力系统是现代工业社会不可或缺的重要基础设施，其安全稳定运行对于保障国家经济发展和人民生活至关重要。

为了提高电力系统的运行效率和可靠性，电力系统仿真成为一种重要手段。

本报告旨在对电力系统仿真实训进行总结和分析，以期得到有关电力系统运行的有价值信息。

二、实训目标本次电力系统仿真实训的主要目标是通过搭建仿真模型，模拟电力系统运行过程，以便更深入地理解电力系统的运行规律，并通过实际操作来掌握解决电力系统问题的方法和技巧。

三、实训内容1. 电力系统仿真平台的搭建在实训的开始阶段，我们首先搭建了电力系统仿真平台。

通过选取适当的仿真软件和工具，我们成功建立了相应的仿真模型，包括发电机、输电线路、变电站等组成要素，并建立了合适的模型参数。

2. 电力系统运行状态的仿真在电力系统仿真平台搭建完成后，我们进行了电力系统运行状态的仿真。

通过输入实际运行数据，并运用仿真软件进行仿真计算，我们获得了电力系统的运行状态、电流、电压等相关指标。

这有助于我们对电力系统的运行情况进行全面的了解。

3. 电力系统故障仿真与分析在电力系统运行状态仿真的基础上，我们进行了电力系统故障的仿真与分析。

通过模拟不同类型的故障，如短路故障、过载故障等，我们可以分析故障对电力系统的影响，并采取相应的措施进行恢复和修复。

4. 电力系统稳定性仿真为了进一步研究电力系统的稳定性，我们进行了电力系统稳定性的仿真。

通过模拟各种外部干扰和内部故障，我们可以评估电力系统的稳定性，并分析故障发生时的应对措施，以确保系统的安全运行。

四、实训结果与总结通过本次电力系统仿真实训，我们取得了一系列积极成果。

首先，我们成功搭建了电力系统仿真平台，并对电力系统的运行状态有了全面的认识。

其次，我们通过模拟不同类型的故障和干扰，对系统的稳定性进行了评估与分析。

最后，我们总结了在仿真实训中遇到的问题，并提出了相应的解决方案，为今后电力系统实际运行提供了参考。

电力系统分析仿真实验报告一、实验目的通过电力系统仿真，分析电力系统的稳定性和可靠性，对电力系统进行故障分析。

二、实验器材和条件1.电力系统仿真软件2.电力系统仿真实验模型3.稳定性和可靠性测试数据三、实验原理电力系统的稳定性是指系统在受到扰动或故障的情况下，能够迅速恢复到新的稳定工作点的能力。

电力系统的可靠性是指系统在正常运行和故障恢复状态下，能够保持稳定供电的能力。

四、实验步骤1.稳态分析：通过电力系统仿真软件，建立电力系统的稳态模型，并进行负荷流、电压稳定度和功率因数分析，以评估系统的稳态性能。

2.扰动分析：在稳态模型基础上，通过改变电力系统的节点负载和故障情况，引入扰动，并观察系统在扰动下的响应过程。

3.稳定性分析：根据扰动分析结果，通过故障恢复实验，研究系统的稳定性能，包括暂态稳定性和稳定控制方法。

4.可靠性分析：通过故障恢复实验和设备可用性分析来评估系统的可靠性，了解系统在发生故障时的可靠供电能力。

五、实验结果与分析1.稳态分析结果显示，电力系统的负荷流较大，但在正常运行范围内，电压稳定度和功率因数也较好。

2.扰动分析结果显示，在节点负载突然减少或故障发生时，系统的电压和频率会出现短时波动，但能够迅速恢复到新的稳态工作点。

3.稳定性分析结果显示，在故障发生后，系统能够通过自动稳定控制方法，有效恢复到正常工作状态，并保持稳定供电。

4.可靠性分析结果显示，系统在发生故障时仍能保持稳定供电，设备的可用性较高，但仍有少量设备故障需要及时维修或更换。

六、实验结论通过电力系统仿真实验，分析了电力系统的稳定性和可靠性。

实验结果表明，电力系统具有较好的稳态和暂态稳定性能，在故障发生后能够迅速恢复到正常工作状态，保持稳定供电。

但仍需加强设备维护和更换，提高电力系统的可靠性。

七、实验总结通过本次电力系统分析仿真实验，加深了对电力系统稳定性和可靠性的理解，掌握了利用电力系统仿真软件进行系统分析和故障恢复的方法。

电力系统分析仿真实验报告电力系统分析仿真实验报告一、实验目的本次实验的目的是通过使用电力系统仿真软件进行电力系统模拟分析，掌握电力系统运行特点及原因、掌握电力系统基本传输线路的参数，以及了解电力系统的潮流分布计算和短路分析流程。

二、实验原理电力系统仿真软件是针对电力系统运行及其各种故障情况下的仿真软件。

仿真软件将电力系统进行模拟分析，可以让使用者对电力系统进行检测修正，达到保证电网质量的目的。

仿真软件主要采用数学模型进行计算，本次实验中使用的仿真软件为PSASP。

第一，电力系统线路模型：电力系统线路模型是电力系统分析的核心内容，此模型通过研究电力线路本身的运行特点，为电力系统计算和仿真打下基础。

电力系统线路模型假设电力系统线路为非常规线路，包括零序电感和阻抗、平衡、非平衡模型的相间电路等，具体包括电感、电容、电阻三部分。

第二，电力系统模拟分析：电力系统的仿真分析，就是对电力系统进行计算、仿真，从而得出电力系统的各种参数或特性。

模拟分析主要包括电力系统的潮流计算、电力系统的短路分析等两个方面。

（1）电力系统潮流计算：电力系统潮流计算是指通过对电力系统进行数学建模，来分析电力系统中电流、电压等各种状态量的分布规律。

具体的计算过程采用功率系统仿真软件进行计算。

（2）电力系统短路分析：电力系统短路分析是针对电力系统在遭受外部灾害时计算其在各种短路状态下的可能损伤程度，在电力系统建设过程中非常重要。

同时也是保障电网电力质量安全的必要手段。

三、实验内容实验的主要内容分为两个部分，第一部分是电力系统潮流计算实验，第二部分是电力系统短路分析实验。

（1）潮流计算实验这部分实验的主要内容是计算电力系统的电流分布以及电压分布等参数，实验过程如下：1. 打开PSASP软件，新建项目档案。

根据实际需求设置主进程，建立相应关系文件，并完成电力系统初始化操作。

2. 添加仿真数据。

根据实验要求，添加相应的电力系统数据。

其中包括节点数据、主变和传输线路数据、变压器等数据。

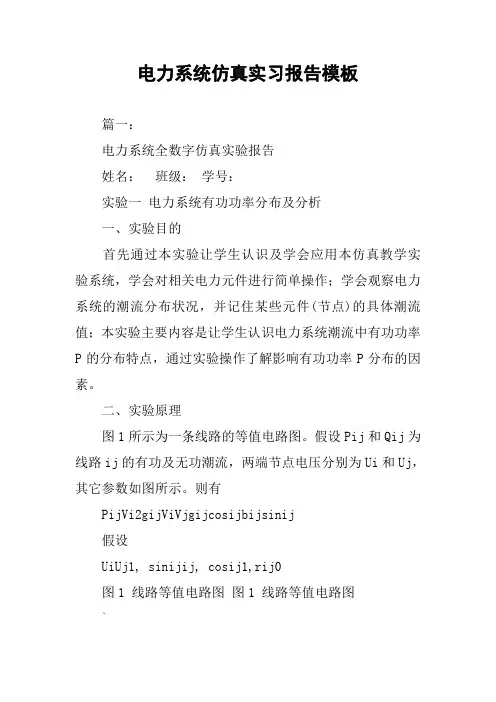

电力系统仿真实习报告模板篇一：电力系统全数字仿真实验报告姓名：班级：学号：实验一电力系统有功功率分布及分析一、实验目的首先通过本实验让学生认识及学会应用本仿真教学实验系统，学会对相关电力元件进行简单操作；学会观察电力系统的潮流分布状况，并记住某些元件(节点)的具体潮流值；本实验主要内容是让学生认识电力系统潮流中有功功率P的分布特点，通过实验操作了解影响有功功率P分布的因素。

二、实验原理图1所示为一条线路的等值电路图。

假设Pij和Qij为线路ij的有功及无功潮流，两端节点电压分别为Ui和Uj，其它参数如图所示。

则有PijVi2gijViVjgijcosijbijsinij假设UiUj1, sinijij, cosij1,rij0图1 线路等值电路图图1 线路等值电路图`pijbij(ij)(ij)/xij上式可以简化为式中xij是线路电抗。

三、实验步骤及数据记录①在当前的九节点全潮流图中，观察各线路有功功率P 的方向和线路首末端电压相角的差值方向；记录各节点电压幅值和相角数据。

②选择1号发电机进行操作。

在窗口中选中1号发电机，按右键，在弹出的菜单中选择“功率调节”，在出现的对话窗中调节1号发电机有功功率P，依次调节功率，每次递增10MW，共操作十次，记录下每次操作后1号发电机有功功率P的值、各节点电压的幅值和电压相角值。

参照下表③第②步实验完成后，重新点击“量测分析”、“状态估计”、“调度员潮流”重新返回基态潮流，或者点击“调度员潮流”窗口上菜单栏“调度操作”项，选择“清除操作”项，系统便返回初始基态潮流。

选择母线C上的负荷进行操作，在窗口中选中负荷，按右键，在弹出的菜单中选择“负荷功率调节”，在出现的对话窗中调节负荷有功功率P。

依次调节功率，每次递增10MW，共操作十次，记录下每次操作后负荷有功功率P的值、各节点电压的幅值和电压相角值。

三、实验数据分析1、调节发电机有功功率篇二：(华北电力大学)实验一电力系统有功功率分布及分析二、实验原理图1所示为一条线路的等值电路图。
