南方楼式和现代式肉羊养殖场设计图纸大全
- 格式:docx
- 大小:13.99 KB
- 文档页数:3
肉羊养殖小区设计图(一)、肉羊养殖小区羊舍建筑说明 (1)(二)、肉羊标准化养殖小区规划设计图 (3)(三)、肉羊标准化养殖小区羊舍设计图 (4)1、棚式肉羊舍侧面示意图 (4)2、肉羊全封闭育肥舍侧面示意图(双列式) (6)(一)、肉羊养殖小区羊舍建筑说明1、地点选择。
交通方便,地势高燥,背风向阳,空气流通,水源和水质好,排水良好,非污染地区。
2、朝向要求。
朝向和间距应满足日照,通风、防火和防疫要求。
应坐北朝南,偏东或偏西应在10度至30度。
3、建筑规格。
后墙和侧墙为三七墙,前墙可二四墙,舍跨度9-11m,舍净高2.5-2.8m前窗距地面1.2m,后窗距地面1.5m,南窗1.5*1.5m,北窗0.6*0.8m舍侧门1.8*1.5m双开门为宜,前门宽应不小于2m,个数根据舍长而定,一般30m左右一个前门,地窗400*200mm,距地面100-200mm。
4、舍内要求。
走廊宽1.4-1.6m,内设排粪沟宽0.4m,深0.4m,饲槽:槽体高23cm,槽深14cm,槽内径宽23cm,底为圆弧形,舍内坡度3-5度。

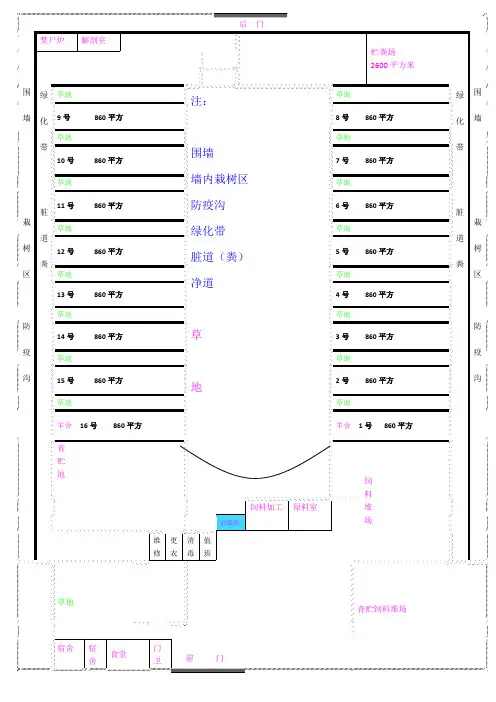

(二)、肉羊标准化养殖小区规划设计图N(三)、肉羊标准化养殖小区羊舍设计图1、棚式肉羊舍侧面示意图棚式羊舍正视图52、肉羊全封闭育肥舍侧面示意图(双列式)6肉羊全封闭育肥舍正视图(双列式)7畜禽标准化养殖小区附属设施设计图(一)、畜禽标准化养殖小区病死畜禽处理室平面图 (9)(二)、畜禽标准化养殖小区场区道路图 (10)(三)、畜禽标准化养殖小区排污暗渠平面图 (11)(四)、青贮壕示意图 (12)(五)、消毒池示意图 (13)(六)、消毒室示意图 (14)(七)、药浴池示意图 (15)(一)、畜禽标准化养殖小区病死畜禽处理室平面图、9(二)、畜禽标准化养殖小区场区道路图4000. ... . . . 120 ... ... ... ... .. .. .. . . . ...排水沟500 排水沟素土夯实红砖路路面150厚,至少4米宽10(三)、畜禽标准化养殖小区排污暗渠平面图排污暗渠断面图±01000.1% 4001000砂浆 30厚粗砂垫层150厚素土夯实说明:1、排污沟为室外砖排污沟,砖地沟墙采用MU10烧结砖M7.5水 ... ....100 .. .. . (200)泥砂浆砌筑。
羊舍建设一、羊舍建设羊舍应选在地势高燥、排水良好,向阳的地方.羊舍地面要高出地面20厘米以上。
建筑材料应就地取材。
总的要求是坚固、保暖和通风良好.羊舍的面积可根据饲养规模而定,一般每只羊要保证1.0-2.0平方米。
每间羊舍不能圈很多羊,否则很不好管理,并增加了传染疾病的机会.羊只多时,为方便饲养管理,应设饲养员通道,通道两侧用铁筋或木杆隔开,羊吃料和饮水时,从栏杆探出头采食或饮水。
羊舍的高度视羊舍的面积而定,如果是封闭羊舍,高度要考虑阳光照射的面积.羊舍的管理要记住“泥猪净羊”、“羊不卧湿"和“圈暖三分膘"的道理,要定期消毒。
要设有保暖设备的产房,最好是暖坑看你家的地方了。
二、运动场羊舍紧靠出入口应设有运动场,运动场也应是地势高燥,排水也要良好。
运动场的面积可视羊只的数量而定,但一定要大于羊舍,能够保证羊只的充分活动为原则。
运动场周围要用墙围起来,周围栽上树,夏季要有遮阴、避雨的地方。
三、饲槽可以用水泥砌成上宽下窄的槽,上宽约30厘米,深25厘米左右。
水泥槽便于饮水,但冬季结冰时不好,也不容易清洗和消毒,不知道你家那里冬季的温度会不会结冰,用木板做成的饲槽可以移动,克服了水泥槽的缺点,长度可视羊只的多少而定,以搬动、清洗和消毒方便的原则.舍内走廊宽130厘米左右运动场墙高:小尾寒羊130厘米;山羊160厘米每个羊圈面积:480×450厘米2对应每圈设一面积为80×80厘米2后窗对应每圈在脊上设一可开关风帽羊的占地面积:种公羊1.5-2.0米2/头;空怀母羊0.8-1.0米2/头;妊娠或哺乳母羊2.0-2.3米2/头;幼龄羊0.5-0.6米2/头. 羊舍设计简图与说明:·舍内走廊宽130厘米左右·运动场墙高:小尾寒羊130厘米;山羊160厘米·每个羊圈面积:480×450厘米2·对应每圈设一面积为80×80厘米2后窗·对应每圈在脊上设一可开关风帽·羊的占地面积:种公羊1.5-2.0米2/头;空怀母羊0.8-1.0米2/头;妊娠或哺乳母羊2.0-2.3米2/头;幼龄羊0.5-0.6米2/头。
现代化大型养羊场羊舍设计图北方养羊羊圈100只养羊棚建造规划图现代化大型养羊场羊舍设计给人带来方便简约方便的实用性体验,整个的羊舍圈内陆板采用漏缝地板设计,金属铁栏杆环绕在整个养羊场中间分出不同的区域,每个羊圈用金属的栏杆撑起遮风避雨的棚顶,浅棕色的羊槽环绕着羊舍的四周,起到很好的喂食作用,每个羊圈之间隔着合理化的距离,起到了很好的通风透光的作用,整个时尚现代化的羊舍设计给人留下深刻的印象。
现代化大型养羊场羊舍设计图北方养羊羊圈100只养羊棚建造规划图现代化大型养羊场羊舍设计以其简约大气的别致美感让人倍感清新活力,整个羊舍选择在宽敞明亮的室内,银灰色的金属栏杆分隔出不同的羊圈区域,羊舍内陆板采用漏缝地板设计,起到很好的透气性和实用性,金属的方形羊槽环绕着整个羊圈的四周,蓝色的铁艺栏杆既起到很好的隔断作用,有带来很好的保护性,整个羊舍的装修设计相协调一致,代给人简约大气的时尚现代化气息。
现代化大型养羊场羊舍设计图北方养羊羊圈100只养羊棚建造规划图现代化大型养羊场羊舍设计给人带来温馨舒适的别致美感体验,整个羊舍选择咋宽敞庭院的靠墙处,棕黄色的土地上用黑灰色的石头支撑起漏缝地板设计的羊圈地面,墨绿色栏杆支撑起宽大的遮风避雨的宽大羊圈棚顶,造型别致的方形羊槽环绕着整个羊圈的四周,绿色网格的铁艺栏杆既起到很好的隔断作用,合理的高度起着防止羊出圈的作用,给人带来很强的实用性美感。
现代化大型养羊场羊舍设计图北方养羊羊圈100只养羊棚建造规划图现代化大型养羊场羊舍设计带给人一种复古典雅而又不失简约清新的大气美感体验,整个羊舍的选址选择在宽敞明亮的室内展厅中央,银灰色的金属栏杆分隔出不同的羊圈区域,舍圈内陆板采用漏缝地板设计,起到很好的透气性和实用性,金属的方形羊槽环绕着整个羊圈的四周,白色的铁艺栏杆既起到很好的隔断作用,有带来很好的保护性,宽大的窗户起到很好的透光作用,让人过目不忘。

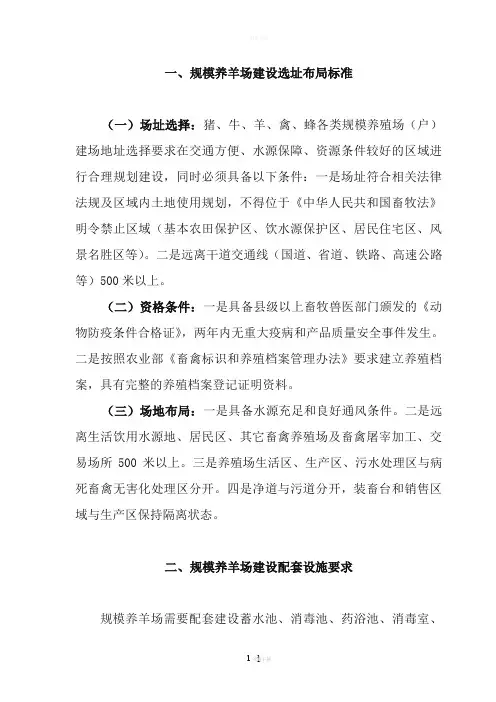

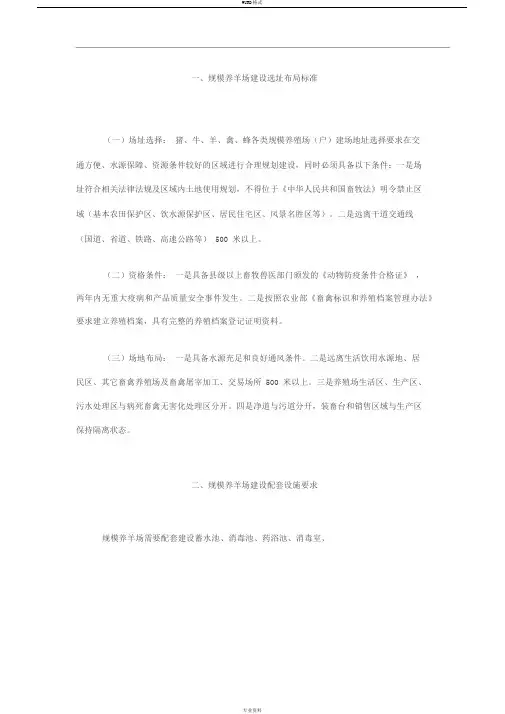

一、规模养羊场建设选址布局标准(一)场址选择:猪、牛、羊、禽、蜂各类规模养殖场(户)建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设,同时必须具备以下条件:一是场址符合相关法律法规及区域内土地使用规划,不得位于《中华人民共和国畜牧法》明令禁止区域(基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等)。
二是远离干道交通线(国道、省道、铁路、高速公路等) 500 米以上。
(二)资格条件:一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》,两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案,具有完整的养殖档案登记证明资料。
(三)场地布局:一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所 500 米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开,装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求:规格大小根据养殖场要求而定,一般不超过 20 立方米为宜,有地面式和半地面式两种,不管哪种青贮池都需在一方墙体上用木板建成取料门,地面式青贮池可建成青贮壕,即连续几个青贮池相通,池与池之间装料时用木板分隔,不管哪种式样的青贮池,要求建设达到以下标准要求:①无论用那种材料建造青贮设施,必须做到严密不透气。
②青贮设施不要靠近水塘、粪池,避免污水渗入,地下或半地下式青贮设施的底面,必须高出于地下水位。
③青贮设施的墙壁要平滑垂直,墙壁的角要圆滑,有利于青贮料的下沉和压实。
④要有一定的深度:青贮设施的宽度或直径一般应小于深度,宽、深比为 1:1.5 或 1:2,以利于青贮料借助本身重力而压得紧实,并减少青贮设施里的空气,保证青贮料质量。
一、规模养羊场建设选址布局标准(一)场址选择:猪、牛、羊、禽、蜂各类规模养殖场(户)建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设,同时必须具备以下条件:一是场址符合相关法律法规及区域内土地使用规划,不得位于《中华人民共和国畜牧法》明令禁止区域(基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等)。
二是远离干道交通线(国道、省道、铁路、高速公路等)500米以上。
(二)资格条件:一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》,两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案,具有完整的养殖档案登记证明资料。
(三)场地布局:一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开,装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求:规格大小根据养殖场要求而定,一般不超过20立方米为宜,有地面式和半地面式两种,不管哪种青贮池都需在一方墙体上用木板建成取料门,地面式青贮池可建成青贮壕,即连续几个青贮池相通,池与池之间装料时用木板分隔,不管哪种式样的青贮池,要求建设达到以下标准要求:①无论用那种材料建造青贮设施,必须做到严密不透气。
②青贮设施不要靠近水塘、粪池,避免污水渗入,地下或半地下式青贮设施的底面,必须高出于地下水位。
③青贮设施的墙壁要平滑垂直,墙壁的角要圆滑,有利于青贮料的下沉和压实。
④要有一定的深度:青贮设施的宽度或直径一般应小于深度,宽、深比为1:1.5或1:2,以利于青贮料借助本身重力而压得紧实,并减少青贮设施里的空气,保证青贮料质量。
一、规模养羊场建设选址布局标准(一)场址选择:猪、牛、羊、禽、蜂各类规模养殖场(户)建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设,同时必须具备以下条件:一是场址符合相关法律法规及区域内土地使用规划,不得位于《中华人民共和国畜牧法》明令禁止区域(基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等)。
二是远离干道交通线(国道、省道、铁路、高速公路等) 500 米以上。
(二)资格条件:一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》,两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案,具有完整的养殖档案登记证明资料。
(三)场地布局:一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所 500 米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开,装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求:规格大小根据养殖场要求而定,一般不超过 20 立方米为宜,有地面式和半地面式两种,不管哪种青贮池都需在一方墙体上用木板建成取料门,地面式青贮池可建成青贮壕,即连续几个青贮池相通,池与池之间装料时用木板分隔,不管哪种式样的青贮池,要求建设达到以下标准要求:①无论用那种材料建造青贮设施,必须做到严密不透气。
②青贮设施不要靠近水塘、粪池,避免污水渗入,地下或半地下式青贮设施的底面,必须高出于地下水位。
③青贮设施的墙壁要平滑垂直,墙壁的角要圆滑,有利于青贮料的下沉和压实。
④要有一定的深度:青贮设施的宽度或直径一般应小于深度,宽、深比为 1:1.5 或 1:2,以利于青贮料借助本身重力而压得紧实,并减少青贮设施里的空气,保证青贮料质量。
南方楼式和现代式肉羊养殖场设计图纸大全
南方楼式羊舍建设图纸
南方夏季高温、多雨、潮湿,因此,羊舍要建在干燥、排水良好和背风的地方,要能防热、防湿、防风雨,还应靠近放牧地和清洁的水源。
羊舍隔层用木条铺做,木条间距以保持羊脚不落空为宜。
隔层与地面距离一般为1.2米~1.5米,保持羊舍透风,便于清理粪便。
羊舍高度应保持在2米左右,可达到防水、透风、隔热。
(如下图) 羊舍建设之木板羊床(图1)
悬空式木板地面养羊场(图2)
悬空式养羊场(图3)
用竹片或木条安装漏缝板作为羊舍地板,板面横条宽3CM~5CM,漏缝宽1CM~1.5CM,板面过宽易积粪,漏缝过狭易造成羊只踩空折断羊腿。
漏缝板朝阳面为斜坡进入运动场。
斜坡阔度以1.0~1.2m为宜,坡度小于45度。
积粪斜面坡度应以30~45度为佳,利于日常粪便排放冲洗。
一般羊舍每只种公羊占用面积不少于1.5—2.0平方米,青年羊0.5~0.8平方米,妊娠或哺乳母羊2平方米,每舍栏存以不超过30只为宜,运动场大小据羊群数量种类而定,运动场边缘为1.5m 左右高的围墙。
漏缝板背阳面安排草料架、水槽和人行道。
人行道宽度为0.8m左右,羊舍中柱与柱之间为木栅栏,特别防范羔羊窜逃或
窜入粪池。
漏缝板背阳面木栅栏附着草料架,草料架高度视羊群个体大小而定,水槽置于草料架两侧。
下图为:楼式羊舍建设图纸养羊场之楼式羊舍建设图纸
标准化羊舍建设设计图
标准化羊舍俯瞰图
标准化羊舍正面图
标准化羊舍侧面图
标准化羊舍青贮窖平面图
现代化羊舍、羊床设计图
以下羊舍设计图主要是针对规划养羊朋友而设计,下面由嘉祥县锦程养殖场提供,包含了羊舍建设的尺度,已经羊床的设计。
此羊舍南北地区均可建设。
1.羊舍为双列式单层砖木结构,长30米,宽7.5米(含1.5米饲喂通道),高5米,运动场位于羊舍后方宽4米,砖砌高1.5米。
2.羊舍圈内地板采用漏缝地板设计,根据羊的不同年龄大小,木条间隔小羊1.5~2厘米,大羊2~2.5厘米。
漏缝地板距地面1米,下方地面坡度为10度,后接粪尿沟。
3.根据四川空气湿度大的气候特点,羊舍内和运动场要排水性能好,创新设计漏缝地板下方地面为水泥地面、平滑、坡度为10度接粪尿沟,运动场地面坡度为5度。
粪尿沟深20厘米,宽30厘米。
运动场地面为水泥地面或砖、较粗糙、坡度5度。
4.羊舍内设计食槽,距地面50厘米,高30厘米,宽60厘米,
内深20厘米。
设计圈门和窗户,具体数据为:圈门高100厘米、宽90厘米,窗户距漏缝地板120厘米,高1米,宽0.9米。
羊舍隔栏高1米—1.2米。
标准化养羊场羊舍图片由嘉祥县锦程养殖场提供,何为标准:其含义从养羊场前期设计,羊舍建设,另外消毒设施,人工宿舍,饲料库,活动场地,病羊隔离区等等,下面为养羊朋友们提供以下羊舍建设图片,仅供参考。
以上羊舍图片当中显示,两边是隔间,中间是过道,饲料槽在靠近过道的两边。
这样不仅利于养吃饲料,也方便养殖户添加。
