干式变压器技术规范书1 总则1.1本技术规范提出的有关条款为最低限度要求，未对所有的细节作详细规定。
乙方提供的设备应符合有关工业技术标准和规范以及本技术规范要求的优质设备。
1.2经甲、乙双方签订的技术协议作为商务合同的一个附件，并与合同具有同等效力。
2 供货范围:具体参数如下：变比：10±2x2.5%/0.4kV连接组别：D,yn11阻抗电压：630kVA及以下：4%；800～1000kVA：6%乙方应同时提供干变温控设备、温度数字显示装置、冷却风机装置、外壳（IP20）等相应附件。
3 使用条件3.1海拔≦1000m3.2环境温度最高气温＋40℃最低气温－25℃3.3相对湿度月平均相对湿度不大于90%日平均相对湿度不大于95%3.4地震烈度8度4 设备规范4.1.主要技术参数4.1.1相数：三相4.1.2频率：50Hz4.1.3一次额定电压：10Kv4.1.4一次最高工作电压：12kV4.1.5冷却方式：AF4.1.6最高温升：125K4.1.7温度极限：180℃4.1.8绝缘等级：H级4.1.9绝缘水平工频耐压（有效值）：高压线圈35kV（1min）、低压线圈3kV（1min）冲击耐压（峰值）：高压线圈75kV4.1.10噪音：315～630kVA小于46dB、800kVA及以上小于52dB4.1.11损耗：满足国标规定要求4.2技术要求4.2.1制造标准：GB1094-1996 GB450-86 GB/T17200-1998GB/T10228-1997 IEC73-85 IEC726-824.2.2局部放电量：不大于5PC。
4.2.3短路动、热稳定满足GB6450要求。
4.2.4进出线方式：高压侧为电缆底部进线，并附有电缆夹持件，底部应留有穿线板，此板现场根据电缆外径开孔；低压侧为插接式母线上出。
4.2.5变压器一次和二次引线的接线端子，应符合GB5273的规定。
4.2.6变压器有温度显示器及温近期系统（测温元件埋设在低压线圈内）且三相线圈巡回轮流检测。
干式变压器技术规范书三篇篇一：干式变压器技术规范书1标准干式变压器遵循的主要现行标准IEC76-1,76-2,75-3,76-4,76-5《电力变压器》IEC726《干式变压器》IEC551《变压器和电抗器噪音测量》GB1094-1996《电力变压器》GB6450-1986《干式变压器》GB10228-20XX《三相干式变压器技术条件》GB311.1《高压输变电设备的绝缘配合》GB311.2《绝缘配合第2部分:高压输变电设备的绝缘配合使用导则》GB311.6《高电压测量标准空气间隙》GB5582《高压电力设备外绝缘污秽等级》GB16927《高电压试验技术》GB/T10088-20XX《6kV~500kV级电力变压器声级》GB4208-20XX《外壳防护等级》GB191《包装贮运标志》2设备技术要求2.1干式变压器主要技术参数2.1.1额定容量(绕组最高温升100K时)、电压比、接线组别、短路阻抗和低压绕组接地方式见下表：表5.1.1序号变压器名称额定容量（kVA）电压比（kV）接线组别短路阻抗1 变压器400 6.3±2×2.5%/0.4 D,yn11 6%2.1.2额定频率50Hz2.1.3相数三相2.1.4冷却方式AN/AF(100%/150%)2.1.5绝缘水平2.1.5.1高压绕组a.最高电压7.2kVb.额定雷电冲击耐压（峰值）60kVc.额定短时工频耐压1min（有效值）25kV5.1.5.2低压绕组a.额定雷电冲击耐压（峰值）10kVb.额定短时工频耐压1min（有效值）3kV2.1.6泄漏比距(最高工作电压下)：≥2.5cm/kV2.1.7绝缘等级：H级考核（最高温升125Ｋ，温度极限180℃），F级运行（最高温升100Ｋ，温度极限155℃）2.1.8当变压器投入风扇运行即冷却方式为AF时，变压器能在150%额定容量下长期连续运行。
2.1.9变压器为无载调压开关。

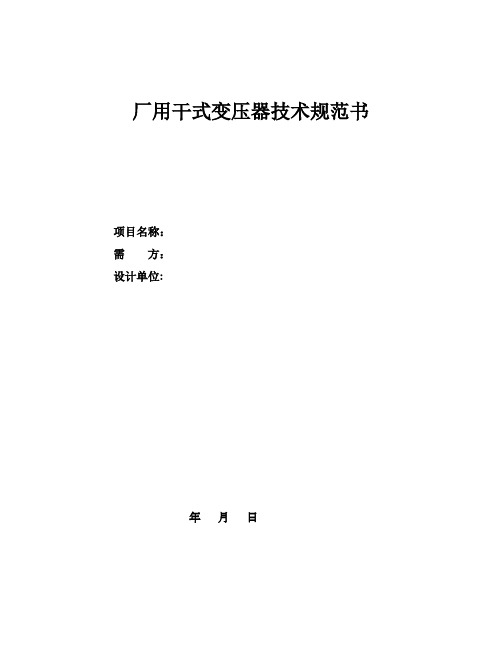

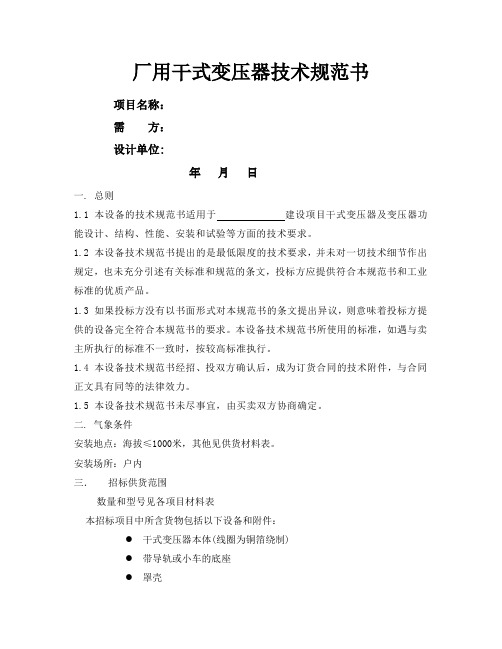

厂用干式变压器技术规范书项目名称：需方：设计单位:年月日一. 总则1.1 本设备的技术规范书适用于建设项目干式变压器及变压器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经招、投双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜，由买卖双方协商确定。
二. 气象条件安装地点：海拔≤1000米，其他见供货材料表。
安装场所：户内三．招标供货范围数量和型号见各项目材料表本招标项目中所含货物包括以下设备和附件：● 干式变压器本体(线圈为铜箔绕制)● 带导轨或小车的底座● 罩壳● 强迫空气冷却机● 感温元件、温控设备●温度显示保护装置技术参数本次招标所含货物的设计、制造、安装指导，对全部货物进行详细描述的，若有需另行定购的货品，请卖方在投标文件中明确列出。
卖方应确保供货完整，保证设备安装质量、运行要求为原则。
招标书技术要求中涉及的设备也作为本范围的补充。
若在安装、调试、运行中发现缺项，由卖方负责并承担相关责任。
四．投标要求1．投标说明本设备采用邀请招标的方式，邀请国内合格的有信誉的投标制造厂提供设备，并对所提供设备的加工质量、技术性能指标、设备的完整性、交货期、设备的安装调试指导负责，负责干式变压器及其相关附件的设计、制造。
对提供的设备、部件的安装、调试、培训及售后服务全程负责。
所供设备应按照产业的发展和采用优质工程惯例及标准进行设计、制造并且符合国家有关规范、规定的要求。
投标书附件应至少包含以下内容:1.1. 产品组成系统说明,主要技术数据和性能的详细描述及产品样本；1.2. 主要部件（含外购件）型号和技术参数;1.3. 产品制造、安装、验收标准；1.4. 详细的交货清单及单价；1.5. 特殊工具、设备运行一年的备件清单；1.6. 产品的技术服务和售后服务的内容及措施；1.7.近年来的产品使用业绩和相关资质证明材料；1.8. 变压器的包装运输；2........ 投标报价要求按前述供货范围对所含设备分项报价，并填写下表设备分项报价表价格单位：万元注：设备单价：项8=项1＋项2＋项3＋项4＋项5＋项6＋项73.投标方技术规格4 技术要求4.1 上列表中所列的各项内容并不能包括干式变压器的所有部件，投标厂家可根据具体情况予以填补,但必须保证设备的使用性能，并且具有自动保护功能。
厂用干式变压器技术规范书项目名称：需方：设计单位:年月日一. 总则1.1 本设备的技术规范书适用于建设项目干式变压器及变压器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经招、投双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜，由买卖双方协商确定。
二.气象条件安装地点：海拔≤1000米，其他见供货材料表。
安装场所：户内三．招标供货范围数量和型号见各项目材料表本招标项目中所含货物包括以下设备和附件：● 干式变压器本体(线圈为铜箔绕制)● 带导轨或小车的底座● 罩壳● 强迫空气冷却机● 感温元件、温控设备●温度显示保护装置技术参数若有需另行定购的货品，请卖方在投标文件中明确列出。
卖方应确保供货完整，保证设备安装质量、运行要求为原则。
招标书技术要求中涉及的设备也作为本范围的补充。
若在安装、调试、运行中发现缺项，由卖方负责并承担相关责任。
四．投标要求1．投标说明本设备采用邀请招标的方式，邀请国内合格的有信誉的投标制造厂提供设备，并对所提供设备的加工质量、技术性能指标、设备的完整性、交货期、设备的安装调试指导负责，负责干式变压器及其相关附件的设计、制造。
对提供的设备、部件的安装、调试、培训及售后服务全程负责。
所供设备应按照产业的发展和采用优质工程惯例及标准进行设计、制造并且符合国家有关规范、规定的要求。
投标书附件应至少包含以下内容:1.1. 产品组成系统说明,主要技术数据和性能的详细描述及产品样本；1.2. 主要部件（含外购件）型号和技术参数;1.3. 产品制造、安装、验收标准；1.4. 详细的交货清单及单价；1.5. 特殊工具、设备运行一年的备件清单；1.6. 产品的技术服务和售后服务的内容及措施；1.7.近年来的产品使用业绩和相关资质证明材料；1.8. 变压器的包装运输；2.... 投标报价要求按前述供货范围对所含设备分项报价，并填写下表设备分项报价表价格单位：万元注：设备单价：项8=项1＋项2＋项3＋项4＋项5＋项6＋项73.投标方技术规格44.1 上列表中所列的各项内容并不能包括干式变压器的所有部件，投标厂家可根据具体情况予以填补,但必须保证设备的使用性能，并且具有自动保护功能。
干式变压器技术规范书上海保能电力设备制造有限公司2011年8月1标准干式变压器遵循的主要现行标准IEC 76-1, 76-2, 75-3, 76-4, 76-5 《电力变压器》IEC 726 《干式变压器》IEC 551 《变压器和电抗器噪音测量》GB 1094 -1996 《电力变压器》GB 6450-1986 《干式变压器》GB 10228-2008 《三相干式变压器技术条件》GB 311.1 《高压输变电设备的绝缘配合》GB 311.2 《绝缘配合第2部分: 高压输变电设备的绝缘配合使用导则》GB 311.6 《高电压测量标准空气间隙》GB5582 《高压电力设备外绝缘污秽等级》GB16927 《高电压试验技术》GB/T 10088-2004 《6kV~500kV级电力变压器声级》GB4208-2008 《外壳防护等级》GB191 《包装贮运标志》2 设备技术要求2.1 干式变压器主要技术参数2.1.1 额定容量(绕组最高温升100 K时)、电压比、接线组别、短路阻抗和低压绕组接地方式见下表：表5.1.12.1.3 相数三相2.1.4 冷却方式AN/AF(100%/150%)2.1.5 绝缘水平2.1.5.1 高压绕组a. 最高电压7.2kVb. 额定雷电冲击耐压（峰值）60kVc. 额定短时工频耐压1min（有效值）25kV5.1.5.2 低压绕组a. 额定雷电冲击耐压（峰值）10kVb. 额定短时工频耐压1min（有效值）3kV2.1.6 泄漏比距(最高工作电压下)：≥2.5cm/kV2.1.7 绝缘等级：H 级考核（最高温升125Ｋ，温度极限180℃），F 级运行（最高温升100Ｋ，温度极限155℃）2.1.8 当变压器投入风扇运行即冷却方式为AF时，变压器能在150%额定容量下长期连续运行。
2.1.9变压器为无载调压开关。
2.2 详细技术条件2.2.1 一般特点2.2.1.1 我公司提供的干式变压器为三相、双线圈、铜导体、无载调压、浇注式、薄绝缘、空气自冷加风冷。
干式变压器技术规范书A、项目概况本技术规范适用于安徽美芝精密制造有限公司干式变压器采购项目，包括变压器本体、风机、温控和外壳的设计、结构、性能、安装和试验等方面的技术要求。
有关项目基本信息如下：投标方应严格根据我方提出技术参数、标准、要求加工制造。
保证提供的设备是全新的、先进的、可靠的、完整的且组合布置合理的，所提供设备必须具有同类项目运行业绩并被证明是成熟产品。
下述要采购的设备应是全新、成熟的、安全可靠、技术先进的、完整的，其装配是合理的变压器设备，投标方应具有制造相同类型、相同容量成功的实践经验，满足本技术规范书的要求。
本技术规范书将作为变压器设备采购合同的技术附件，与采购合同具有同等的法律效力。
B、工作范围、供货范围B-1、工作范围➢投标方负责变压器的设计制造、成套供应、将货物交付到指定现场，提供技术服务与支持，提供售后服务。
➢技术服务包括：设计配合、设计联络与协调，配合业主完成设备监造，工厂验收和工地验收，现场安装指导工作，人员培训，完成试运行的调整试验、配合完成电站的72+24小时考核，如需要配合业主完成性能考核试验。
➢提供合格的、满足要求的技术资料。
B-2、供货要求➢投标方提供的设备应按国家现行标准及规范的要求、参照行业惯例、采用先进技术进行设计和制造，在允许的各种工况下长期、安全和稳定运行并实现其功能，设备部件的加工采用先进技术，并满足安装、运行和维护的要求。
所采用的材料满足技术和标准规范要求，并且是全新的、高质量的，以使维修降低到最低限度。
➢凡属变压器所必须配置的设备和装置，即使本规范书未提及的，投标方都必须提供。
B-3、供货范围（1）一般要求➢供方提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
➢提供运行所需备品备件，并在投标文件中给出具体清单。
（2）采购清单（3）主要材料、零部件、配套件清单C、技术要求C-1、设计条件➢气象条件年最低气温—20℃年最高气温 40℃年平均气温 15.3℃年主导风向 NE级SE风年平均风速 1.5m/s最大风向 E年平均降雨量 845.6mm基本风压 250Pa雪压 300Pa抗震设防烈度7度C-2、标准及规范（但不限于此）所有设备及其备品备件，除本规范书中规定的技术参数外，其余均遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路能力GB1094.11-2007 电力变压器第11部分干式变压器GB311.1-1997 高压输变电设备的绝缘配合GB7449-1987 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB50150-1991 电气装置安装工程电气设备交接试验标准GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB/T16927.2-1997 高电压试验技术第二部分：测量系统GB/T10228-2008 三相干式电力变压器技术参数和要求GB/T3837-1996 变压器类产品型号编制方法GB/T17211-1998 干式电力变压器负载导则GB4208-1993 外壳防护等级C-3、技术要求➢附变压器保护外壳，材料为优质铝合金型、板材，防护等级为IP20，外壳高度与低压屏同高（低压屏订货后给出屏体高度）。
10KV/0.4KV干式变压器技术规范书2016年10月12日1．范围1.1总则1.l.1本规范书适用于低压干式变压器的设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。
若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。
1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。
1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。
1.1.5本规范书未尽事宜，双方协商解决。
1.2供方的工作范围1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。
（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准《高压输变电设备的绝缘配合和高压试验技术》GB311．1-6-83《干式电力变压器》GB6450-86《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88《外壳防护等级》GB4208《电力变压器》GB1094．1-5-852.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。
2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。
3．技术规范和性能参数3..1使用环境要求：极端最高温度：40.7℃极端最低温度：-20℃最热月平均气温：31.6℃最冷月平均气温：4.2℃年平均温度日较差：10.6℃年平均温度日较差：27.9℃年平均大气压：1011.0hPa年平均风速：2.2m/s最大瞬时风速：21.1m/s一般风力：2级3.2 技术规范（1）额定容量： SC(B)10-1000/10kV 1000kVA 1台（2）额定电压：10±2×2.5%/0.4kV（3）相数：三相（4）频率：50HZ（5）绝缘等级：F级（6）冷却方式：AN/AF（7）绝缘水平：二次绕组交流耐压：AC 3kV二次绕组冲击耐压：AC 5KV一次绕组交流耐压：AC 35kV一次绕组冲击耐压：AC 75kV（8）调压范围：±2×2.5％（9）联结组标号：D，yn11（10）阻抗电压：6%（11）绕组材料：高压线圈采用高强度漆包铜线绕制，低压绕组采用铜箔。
10KV/0.4KV干式变压器技术规范书2016年10月12日1．范围1.1总则1.l.1本规范书适用于低压干式变压器的设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。
若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。
1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。
1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。
1.1.5本规范书未尽事宜，双方协商解决。
1.2供方的工作范围1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。
（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准《高压输变电设备的绝缘配合和高压试验技术》GB311．1-6-83《干式电力变压器》GB6450-86《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88《外壳防护等级》GB4208《电力变压器》GB1094．1-5-852.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。
2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。
3．技术规范和性能参数3..1使用环境要求：极端最高温度：40.7℃极端最低温度：-20℃最热月平均气温：31.6℃最冷月平均气温：4.2℃年平均温度日较差：10.6℃年平均温度日较差：27.9℃年平均大气压：1011.0hPa年平均风速：2.2m/s最大瞬时风速：21.1m/s一般风力：2级3.2 技术规范（1）额定容量： SC(B)10-1000/10kV 1000kVA 1台（2）额定电压：10±2×2.5%/0.4kV（3）相数：三相（4）频率：50HZ（5）绝缘等级：F级（6）冷却方式：AN/AF（7）绝缘水平：二次绕组交流耐压：AC 3kV二次绕组冲击耐压：AC 5KV一次绕组交流耐压：AC 35kV一次绕组冲击耐压：AC 75kV（8）调压范围：±2×2.5％（9）联结组标号：D，yn11（10）阻抗电压：6%（11）绕组材料：高压线圈采用高强度漆包铜线绕制，低压绕组采用铜箔。
10kV干式配电变压器技术规范书（通用部分）目录目录 (II)1总则 (1)2工作范围 (2)2.1范围和界限 (2)2.2服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1环境条件 (4)4.1.1周围环境温度 (4)4.1.2海拔高度 (4)4.1.3环境相对湿度(在25℃时) (4)4.1.4地震烈度 (5)4.1.5安装地点 (5)4.1.6污秽等级 (5)4.2特殊环境条件的规定 (5)4.3系统条件要求 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (6)5.2.1一般要求 (6)5.2.2干式配电变压器技术要求 (7)5.3焊接质量要求 (11)6试验要求 (11)6.1试验项目 (11)6.2试验方法及要求 (12)6.2.1关键材料检测 (12)6.2.2绝缘电阻测量 (12)6.2.3绕组直流电阻测量 (13)6.2.4电压比测量和联结组标号检定 (13)6.2.5空载损耗和空载电流测量 (13)6.2.6短路阻抗及负载损耗测量 (13)6.2.7外施交流耐压试验 (13)6.2.8感应耐压试验 (13)6.2.9局部放电试验 (14)6.2.10雷电冲击电压试验 (14)6.2.11温升试验 (14)6.2.12声级测量 (14)6.2.13空载电流谐波测量 (15)6.2.14承受短路能力试验 (15)7产品对环境的影响 (15)8技术文件要求 (15)9起吊、包装、运输、安装及质量保证 (16)9.1起吊 (16)9.2包装 (16)9.3运输 (16)9.4安装指导 (17)9.5质量保证 (17)10一次、二次及土建接口要求 (18)10.1电气一次接口 (18)10.2电气二次接口 (19)10.3土建接口 (19)11LCC数据文件 (20)附录A 铭牌示意图 (21)1总则1.1本技术规范书适用于中国南方电网有限责任公司管理范围内采购的10kV干式铜绕组配电变压器，不含非晶合金铁心干式变压器，它提出了该设备技术参数、结构、性能、试验、起吊、包装和运输等方面的技术要求。
徐州东方热电有限公司焦炉煤气燃气轮机联合循环发电项目干式变压器技术规范书上海力顺燃机科技有限公司2011年2月目录1、总则2、技术标准3、技术规范和性能参数4、安装5、试验6、调试7、供货8、图纸及资料交付9、供方提供的主要技术数据1 总则1.1本技术规范书仅适用于徐州东方热电有限公司焦炉煤气燃气轮机联合循环发电项目（3×15MW+1×3MW）工程用低压干式变压器的合同。
1.2本技术规范书所提出的技术条件为最低技术要求，供方应提供符合本技术规范书及有关国标、行业标准的优质产品。
1.3 本技术规范书未涉及的参数、技术要求和试验标准均按IEC、GB、DL现行标准的要求执行。
1.4供方必须制造过与需方要求一致的设备，并已在与本工程技术要求一致或更严格的工作条件下成功运行两年以上，并且有可靠的质量保证体系。
1.5 本技术规范书未尽事宜,由需、供双方协商确定。
2 技术标准2.1 变压器引用下列标准GB6450 干式电力变压器GB4208 外壳防护等级(IP代码)IEC60726 干式电力变压器GB7328 变压器和电抗器的声级测定IEC60439 低压开关和控制装置的出厂组装件ZBK41003 三相树脂绝缘干式电力变压器技术条件GB/T10228 干式电力变压器技术参数和要求GB/T17211 干式变压器负载导则GB1094.5 电力变压器第五部分承受短路的能力GB1094.1-5 电力变压器IEC725 电力变压器GB311.1-6 高压输变电设备的绝缘配合和高压试验技术 IEC – 439 低压成套开关设备及控制设备GB/T14048.1 低压成套开关设备及控制设备总则GB/T14048.4 低压成套开关设备及控制设备低压机电式接触器和电动机起动器GB/T14048.5 低压成套开关设备及控制设备控制电路电器和开关元件第一部分机电式控制电路电器 JB794 电机、电器和变压器用绝缘测量耐热分级IEC-470 交流接触器CECS115：2000 干式电力变压器选用、验收、运行及维护规程元件生产国的国家标准其他有关标准2.2如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方提供技术先进和更可靠的设计或材料。
XXXX有限公司招标规范书项目名称：XXXX专案编号：建檔日期：2015年03月30日干式变压器技术规范书1 使用环境1.1环境温度：－10℃－＋40℃1.2湿度：100%（25℃±5℃）1.3安装地点：户内1.4海拔高度≤1500M1.5耐受地震能力：8级2 技术标准及要求2.1卖方提供的设备和配套件符合以下标准但不局限于以下标准：除合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
当上述标准不一致时按高标准执行。
GBl094-1996 《电力变压器》GB1094.11－2007 《干式电力变压器》GB4208－1993 《外壳防护等级的分类》GB5273－85 《变压器高压电器和套管的接线端子》GB/T10228-2008 《三相树脂绝缘干式电力变压器技术条件》IEC726(1982) 《干式电力变压器》JB/T9646-1999 《控制或照明用小型干式变压器》JB/T 10088-2004 《6—220kV 级变压器声级》GB1094.3-2003 《电力变压器绝缘水平和绝缘试验外绝缘空气间隙》GB/T17211-1998 《干式电力变压器负载导则》GB/T501-91 《变压器试验导则》DIN42523-87 《浇注树脂干式变压器》JB/T10693—2007 《城市轨道交通用干式牵引整流变压器》2.2要求2.2.1 本设备技术规范书适用于干式变压器的订货。
它提出了干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
2.2.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本招标书和工业标准的优质产品。
2.2.3 如果卖方没有以书面形式对本设备技术规范书的条文提出异议（如有请在差异表中体现），则意味着卖方提供的设备完全符合本技术规范书的要求。
2.2.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
2.2.5 卖方所提供的产品应在相应工程或条件下有运行并已超过两年，以证明安全可靠。
2.2.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2.2.7企业注册资金不低于1000万，年销售额在1亿元以上，要求报价厂商为变压器专业生产企业，不接受代理厂商报价。
2.2.8提供两年内纸业内的销售业绩表；3 技术参数和性能要求3.1产品型式环氧树脂浇注干式变压器3.2 铭牌参数要求主要技术参数:型号：ZSCB11；SCB11容量：5000kVA、3200kVA、2000kVA；2500kVA电压等级: 10.5kV/O.69kV；10.5/0.4 kV最高工作电压: 12.6 kV额定频率: 50 Hz耐热绝缘等级: F 级短路阻抗: 6%；工频耐压：高压侧线圈 35KV/AC 1min;低压侧线圈3KV/AC 1min联接组标号: Dd0yn11； Dyn11冷却方式： AN/AF(自冷/风冷) 变压器所有技术参数符合下表：3.3 技术性能要求3.3.1噪音水平：距变压器外壳1米处噪音小于附表值。
3.3.2 变压器能承受低压侧出口三相短路,高压侧母线为500MVA电源供电的短路电流时,绕组没有变形，部件不发生损坏,可正常工作。
3.3.3制造材料：高低压导体均采用优质铜导体；硅钢片采用进口高导磁低损耗冷轧晶粒取向硅钢片。
高压绝缘材料采用美国杜邦Malay改性聚酯薄膜，低压采用杜邦聚酰亚胺薄膜复合预浸材料。
3.3.4主要制造工艺：高、低压绕组采用树脂真空浇注；可运行于100％湿度条件下。
树脂浇注体系采用有填料真空浇注料，玻纤网格增强；铁心采用步进45°全斜步进迭片方式。
3.3.4.1 高压线圈：导体采用圆边铜箔，层间采用杜邦公司改性薄膜，选用铜箔专用的高韧性添加硅微分硅微粉环氧树脂体系，真空浇注，保证产品良好的电气绝缘性能和机械物理特性。
3.3.4.2 低压线圈：采用优质铜箔绕制。
层间均采用NOMAX纸覆合材料SHS(H级)。
低压绕组采用和高压同样的箔式结构，高低压绕组安匝平衡，短路时变压器轴向应力小。
变压器低压绕组设置轴向风道，提高过负载能力。
低压箔式线圈采用箔式绕制，采用氩气保护焊接（水冷保护）焊接电阻小，绝缘无损伤。
3.3.4.3 铁心：材料采用优质冷轧晶粒取向硅钢片，全斜45°接缝，五步进叠片方式，有效地降低变压器的空载损耗、空载电流和噪音水平。
铁心片的剪切由横剪线自动完成。
铁心采用高强度聚酯带绑扎，机械收紧，保证铁心片上的夹紧力在3～5kgf/cm2，内拉板结构。
铁心表面涂有防锈专用树脂绝缘漆，以加强其防锈效果和吸震。
3.3.5 整流变压器考虑谐波分量的影响，设计采用以下措施抑制系统中的高次谐波的影响。
a、线圈绕组中有星形接法，使得高次谐波可以通过，避免了在铁芯中产生更大的畸变。
b、采用的双分裂结构，整流相达到十二脉波，本身也减少系统中直流分量。
c、由于铁芯材料的磁滞后，在谐波分量大的情况下，采用高导磁低损耗冷轧晶粒取向硅钢片。
并且设计时磁通密度选取远远低于饱和点，铁芯损耗、励磁电流和磁噪音水平限制在最低限度。
d、高、低压绕组间采用屏蔽降低谐波的磁干扰。
3.3.6 浇注产品应具有阻燃和自熄性，燃烧时不会产生有害气体。
3.3.7变压器结构形式:高压双绕组结构。
采用该结构的整流变压器，高压线圈采用D接法，绕组分为上下两部分并联运行，具有独立的电压调整系统。
低压绕组分为独立两只（绕组容量各占50%），分别按照d 和y连接。
实现提供6相12脉波整流电源。
3.3.8附件3.3.8.1变压器强迫风冷风机变压器风机的配置和布置合理，可通过手动或自动控制，风扇电机采用AC220V电源供电，满足低噪音、无振动、长寿命的使用要求；备件各种型号提供两台备机；3.3.8.2温控装置3.3.8.2.1自动温度控制装置可轮显或固定最高绕组温度、提供超温报警、风机、超温跳闸无源干触点输出。
3.3.8.2.2冷却风机控制做每台风机单独控制，单台故障时能切除故障点，保证其他风机运行正常；并提供故障报警指示；3.3.8.2.3温控装置在变压器有外壳时安装在变压器外壳上，没有外壳的变压器采用304不锈钢制控制箱安装在变压器室墙壁上；3.3.9变压器接线变压器12kV高压侧为电缆上进线，三绕组变压器低压侧为铜排连接，Y接法上部接线，铜排采用电解铜排，镀锡。
整流变压器12kV高压侧为电缆侧进线，双绕组变压器低压侧为铜排连接（D接法上部接线、Y接法下部接线），铜排采用电解铜排，镀锡。
3.3.10变压器地脚处提供可靠的接地端子位置。
3.3.11变压器装有铭牌，并安装在明显的位置上，材质为不锈钢。
3.3.12变压器在出厂前进行例行试验，并提供出厂试验报告、产品合格证书、使用说明书和装箱单。
试验项目为国标规定的所有出厂试验。
3.3.13 乙方提供的设备符合本协议中的各项标准，并不低于有关厂标和行业标准要求。
对配套的附属设备也符合相应的行业标准，并有试验报告和产品合格证。
4 设计与供货界限及接口规则干式变压器本体、风机、温控由卖方配套提供，风机安装于本体，温控交由成套商自行安装。
5．资料交付及设备交期5.1制造商按照用户提供设备安装位置设计变压器尺寸。
5.2制造商在合同签订5天内向用户提供设计需要的设备基础图、外形尺寸图等资料。
5.3在制造和交付过程中，制造商和安装公司或设备成套商就连接方式、尺寸等问题保持沟通，并及时反馈给用户。
用户有义务协助双方沟通。
5.4变压器的交货期在合同签订后2-3个月；6 清洁，油漆，铭牌,包装，装卸，运输与储存6.1设备涂漆和防锈要求：变压器金属支撑件采用环氧底漆和耐候面漆双涂层。
6.1.1变压器的外壳的颜色为RAL1013大麦白；6.2电气设备必须严格包装，以确保在运输保管期间不被损坏，并防止受潮。
7 设备性能验收试验卖方于产品制作交货前，通知甲方前往变压器制造现场，根据有关国标或规程对产品进行验收试验。
试验包括1)变压器外观检查。
2)变压器出厂试验（见GB/T10228-2008）所有项目。
3)出厂文件审核。
8 售后服务及承诺8.1卖方保证产品质量，无偿提供现场指导安装和培训。
8.2卖方对非产品自身质量原因引起的设备损坏提供有偿服务。
8.2.1卖方提供变压器的质量保证期为2年，质保期内免费处理质量问题和更换零部件。
8.2.2卖方以成本价格提供超过质保期后变压器附件的更换，变压器免费负责安装服务。
9.本规范书将作为订货合同的附件，与合同具有同等法律效力。
10.采购变压器的型号及数量（供参考，以最终设计院清单）total 11台11性能罚则变压器的性能验收使用变压器出厂试验（见GB/T10228-2008）所有项目；数据与出厂的试验报告比对误差不应超出现行国家标准要求的范围，并符合本技术规范要求之内容；若有一项不符合将扣除合同总价的1%，并以此类推最多不超过合同总价的5%，不合格项目之变压器在不影响工程进度的前提下更换变压器，费用由卖方负责。
出厂前变压器需会同买方做下列工厂试验，并提供试验报告：a、电阻测试直流电阻测试绝缘电阻测试b、无负载电流试验；c、匝比试验d、阻抗试验；e、极性及相序试验；f、感应电压试验；g、无负载铁损试验h、负载铜损试验；以上标准以GB/T10228-2008标准试验；。
