1章 常用半导体器件总复习题解

模电综合复习题中国石油大学现代远程教育《模拟电子技术》综合复习资料第一章常用半导体器件dfadasfds 一、选择sdasdasda[ A ]asdasdasdasdasd A. B. C. D.NPN型硅管PNP型硅管NPN型锗管2V 6V PNP型锗管1、在晶体管放大电路中，测得晶体管的各个电极的电位如下图所示，该晶体管的类型是2、三极管各个电极的对地电位如下图所示，可判断其工作状态是[ D ]asdasdasdas A.饱和 B.放大C.截止D.已损坏3、在如下图所示电路中，当电源V=5V时，测得I=1mA。

若把电源电压调整到V=10V，则电流的大小将是[ C ] =2mA 2mA D.不能确定4、在杂质半导体中，多数载流子的浓度主要取决于[ B ] A.温度 B.掺杂工艺 C.杂质浓度 D.晶体缺陷5、二极管的主要特性是[ C ] A.放大特性 B.恒温特性C.单向导电特性D.恒流特性6、温度升高时，晶体管的反向饱和电流ICBO将[ B ] A.增大 B.减少 C.不变 D.不能确定 7、下列选项中，不属三极管的参数是[ B ] A.电流放大系数βB.最大整流电流IFC.集电极最大允许电流ICMD.集电极最大允许耗散功率PCM 8、温度升高时，三极管的β值将[ A ] A.增大 B.减少 C.不变 D.不能确定 9、在N型半导体中，多数载流子是 [ A ]中国石油大学现代远程教育A. 电子B. 空穴C.离子D. 杂质10、下面哪一种情况二极管的单向导电性好[ A ]A.正向电阻小反向电阻大B. 正向电阻大反向电阻小 C.正向电阻反向电阻都小 D. 正向电阻反向电阻都大11、在P型半导体中，多数载流子是[ B ] A. 电子 B. 空穴 C.离子 D. 杂质四、 asdasdsafsdafsadfas在某放大电路中，晶体管三个电极的电流下图所示。

已量出I1=-，I2=-，I3=。

此可知：1、电极①是 C 极，电极②是 B 极，电极③是 E 极。

第一章常用半导体器件习题1.1选择合适答案填入空内。

（1）在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。

A. 五价B. 四价C. 三价（2）当温度升高时，二极管的反向饱和电流将。

A. 增大B. 不变C. 减小（3）工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C从1mA变为2mA，那么它的β约为。

A. 83B. 91C. 100（4）当场效应管的漏极直流电流I D从2mA变为4mA时，它的低频跨导g m 将。

A.增大B.不变C.减小解：（1）A ，C （2）A （3）C （4）A1.2 能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能。

因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V 时，管子会因电流过大而烧坏。

1.3 电路如图P1.3所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。

设二极管正向导通电压可忽略不计。

图P1.3解图P1.32解：u i 和u o 的波形如解图P1.3所示。

1.4 电路如图P1.4所示，已知u i ＝5sin ωt (V)，二极管导通电压U D ＝0.7V 。

试画出u i 与u O 的波形，并标出幅值。

图P 1.4解图P 1.4解：波形如解图P1.4所示。

1.5 电路如图P1.5（a ）所示，其输入电压u I 1和u I 2的波形如图（b ）所示，二极管导通电压U D ＝0.7V 。

试画出输出电压u O 的波形，并标出幅值。

图P 1.5解：u O 的波形如解图P1.5所示。

第一章题解－3解图P 1.51.6 电路如图P1.6所示，二极管导通电压U D ＝0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV 。

试问二极管中流过的交流电流有效值为多少？解：二极管的直流电流I D ＝（V －U D ）/R ＝2.6mA其动态电阻 r D ≈U T /I D ＝10Ω 故动态电流有效值I d ＝U i /r D ≈1mA 图P 1.61.7 现有两只稳压管，它们的稳定电压分别为6V 和8V ，正向导通电压为0.7V 。

第1章常用半导体器件一、判断题（正确打“√”，错误打“×”，每题1分）1．在N型半导体中，如果掺入足够量的三价元素，可将其改型成为P型半导体。

（）2．在N型半导体中，由于多数载流子是自由电子，所以N型半导体带负电。

（）3．本征半导体就是纯净的晶体结构的半导体。

（）4．PN结在无光照、无外加电压时，结电流为零。

（）5．使晶体管工作在放大状态的外部条件是发射结正偏，且集电结也是正偏。

（）6．晶体三极管的β值，在任何电路中都是越大越好。

( )7．模拟电路是对模拟信号进行处理的电路。

( )8．稳压二极管正常工作时,应为正向导体状态。

( )9．发光二极管不论外加正向电压或反向电压均可发光。

( )10．光电二极管外加合适的正向电压时，可以正常发光。

( )一、判断题答案：（每题1分）1．√；2．×；3．√；4．√；5．×；6．×；7．√；8．×；9．×；10．×。

二、填空题（每题1分）1．N型半导体中的多数载流子是电子，P型半导体中的多数载流子是。

2．由于浓度不同而产生的电荷运动称为。

3．晶体二极管的核心部件是一个，它具有单向导电性。

4．二极管的单向导电性表现为：外加正向电压时，外加反向电压时截止。

5．三极管具有放大作用的外部条件是发射结正向偏置，集电结偏置。

6．场效应管与晶体三极管各电极的对应关系是：场效应管的栅极G对应晶体三极管的基极b，源极S对应晶体三极管，漏极D对应晶体三极管的集电极c。

7．PN结加正向电压时，空间电荷区将。

8．稳压二极管正常工作时，在稳压管两端加上一定的电压，并且在其电路中串联一支限流电阻，在一定电流范围内表现出稳压特性，且能保证其正常可靠地工作。

9．晶体三极管三个电极的电流IE 、IB、IC的关系为：。

10．发光二极管的发光颜色决定于所用的，目前有红、绿、蓝、黄、橙等颜色。

二、填空题答案：（每题1分）1．空穴2．扩散运动3．PN结4．导通5．反向6．发射机e7．变薄8．反向9．IE ＝IB＋IC10．材料三、单项选择题（将正确的答案题号及内容一起填入横线上，每题1分）1．在本征半导体中加入元素可形成N型半导体，加入三价元素可形成P型半导体。

第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。

2、根据在纯净的半导体中掺入的杂质元素不同，可形成 N 型半导体和 P 型半导体。

3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。

N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。

4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。

一般硅二极管的开启电压约为 V，锗二极管的开启电压约为 V；二极管导通后，一般硅二极管的正向压降约为 V,锗二极管的正向压降约为V。

5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。

6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。

8二极管按制造工艺不同，分为点接触型、面接触型和平面型。

9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。

10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。

11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为无法确定 V,当开关S与N相接时，A点的电位为 0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为 10V 、流过电阻的电流是 4mA ；当开关S闭合时，A点的电位为 0 V，流过电阻的电流为 2mA 。

14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为，流过V2的电流为 ,输出电压U0为 +5V。

15、光电二极管的功能是将光脉冲信号转换为电信号，发光二极管的功能是将电信号转换为光信号。

第一章《半导体器件的基础知识》一、填空：1、半导体的导电能力随着（掺入杂质）、（光照）、（温度）和（输入电压和电流的改变）条件的不同而发生很大的变化，其中，提高半导体导电能力最有效的办法是（掺入杂质）。

2、（纯净的半导体）叫本征半导体。

3、半导体可分为（P ）型半导体和（N ）型半导体，前者( 空穴)是多子，（电子）是少子。

4、PN结加（正向电压）时导通，加（反向电压）时截止，这种特性称为（单向导电）性。

5、PN结的反向击穿可分为（电）击穿和（热）击穿，当发生（热）击穿时，反向电压撤除后，PN结不能恢复单向导电性。

6、由于管芯结构的不同，二极管可分为（点）接触型、（面）接触型、（平面）接触型三种，其中（点）接触型的二极管PN结面积（小），适宜半导体在高频检波电路和开关电路，也可以作小电流整流，面接触型和平面型二极管PN结接触面（大），载流量（大），适于在（大电流）电路中使用。

7、二极管的两个主要参数是（最大整流电流）和（最高反向电压）使用时不能超过，否则会损坏二极管。

8、在一定的范围内，反向漏电流与反加的反向电压（无关），但随着温度的上升而（上升），反向饱和电流越大，管子的性能就越（差）。

9、硅二极管的死区电压为（0、5）V，锗二极管的死区电压为（0、2）V。

10、三极管起放大作用的外部条件（发射结正偏）和（集电结反偏）11、晶体三极管具有电流放大作用的实质是利用（基极）电流实现对（集电极）电流的控制。

12、3DG8D表示（NPN型硅材料高频小功率三极管）；3AX31E表示（PNP型锗材料低频小功率三极管）。

13、三极管的恒流特性表现在（放大）区，在饱和区，三极管失去（放大）作用，集电结、发射结均（正）偏。

14 集---射击穿电压V（BR）CEO是指（基极开路）时集电极和发射极间所承受的最大反向电压，使用时，集电极电源电压应（＞）这个数值。

15三极管的三种基本联结方式可分为（共基极电路），（共集电极电路）和（共发射极电路）。

模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。

( ×)(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。

( √)其GSU大于零，则其输入电阻会明显变小。

( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。

A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。

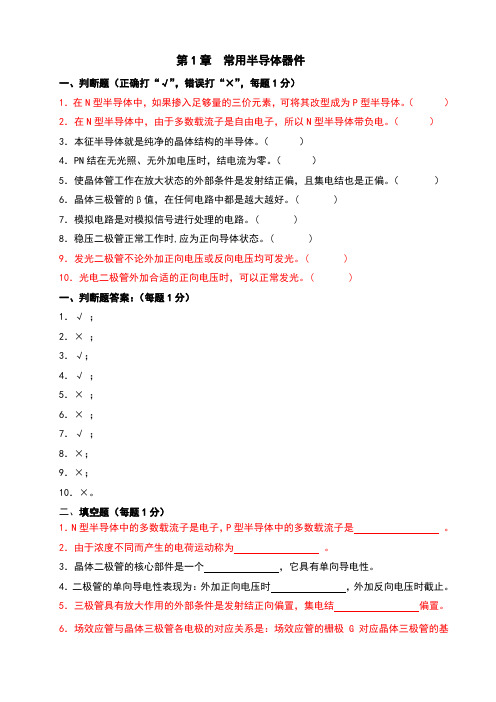

第1章常用半导体器件一、判断题（正确打“√”，错误打“×”，每题1分）1．在N型半导体中，如果掺入足够量的三价元素，可将其改型成为P型半导体。

（）2．在N型半导体中，由于多数载流子是自由电子，所以N型半导体带负电。

（）3．本征半导体就是纯净的晶体结构的半导体。

（）4．PN结在无光照、无外加电压时，结电流为零。

（）5．使晶体管工作在放大状态的外部条件是发射结正偏，且集电结也是正偏。

（）6．晶体三极管的β值，在任何电路中都是越大越好。

( )7．模拟电路是对模拟信号进行处理的电路。

( )8．稳压二极管正常工作时,应为正向导体状态。

( )9．发光二极管不论外加正向电压或反向电压均可发光。

( )10．光电二极管外加合适的正向电压时，可以正常发光。

( )一、判断题答案：（每题1分）1．√；2．×；3．√；4．√；5．×；6．×；7．√；8．×；9．×；10．×。

二、填空题（每题1分）1．N型半导体中的多数载流子是电子，P型半导体中的多数载流子是。

2．由于浓度不同而产生的电荷运动称为。

3．晶体二极管的核心部件是一个，它具有单向导电性。

4．二极管的单向导电性表现为：外加正向电压时，外加反向电压时截止。

5．三极管具有放大作用的外部条件是发射结正向偏置，集电结偏置。

6．场效应管与晶体三极管各电极的对应关系是：场效应管的栅极G对应晶体三极管的基极b，源极S对应晶体三极管，漏极D对应晶体三极管的集电极c。

7．PN结加正向电压时，空间电荷区将。

8．稳压二极管正常工作时，在稳压管两端加上一定的电压，并且在其电路中串联一支限流电阻，在一定电流范围内表现出稳压特性，且能保证其正常可靠地工作。

9．晶体三极管三个电极的电流IE 、IB、IC的关系为：。

10．发光二极管的发光颜色决定于所用的，目前有红、绿、蓝、黄、橙等颜色。

二、填空题答案：（每题1分）1．空穴2．扩散运动3．PN结4．导通5．反向6．发射机e7．变薄8．反向9．IE ＝IB＋IC10．材料三、单项选择题（将正确的答案题号及内容一起填入横线上，每题1分）1．在本征半导体中加入元素可形成N型半导体，加入三价元素可形成P型半导体。

第⼀章半导体器件的基础知识第⼀章半导体器件的基础知识⼀、填空题1、⾃然界中的物质按着导电能⼒分为、、三类。

2、半导体的导电能⼒会随着、、、和的变化⽽发⽣变化。

3、半导体材料主要有和两种。

4、半导体中的载流⼦是和。

5、主要靠导电的半导体称为N型半导体，主要靠导电的半导体称为P型半导体。

6、经过特殊⼯艺加⼯，将P型半导体和N型半导体紧密地结合在⼀起，则在两种半导体的交界处就会出现⼀个特殊的接触⾯，称为结。

7、PN结的特性是。

8、半导体⼆极管的符号是。

9、PN结两端外加的反向电压增加到⼀定值时，反向电流急剧增⼤，称为PN 结的。

10、⼆极管的核⼼部分是⼀个，具有特性。

11、半导体⼆极管⼜称。

它是由，从P区引出的极和从N区引出的极以及将他们封装起来的组成。

12、由于管芯结构不同，⼆极管⼜分为、、。

13、⼆极管的导电性能由加在⼆极管两端的电压和流过⼆极管的电流来决定，这两者之间的关系称为⼆极管的。

⽤于定量描述这两者关系的曲线称为。

14、当⼆极管两端所加的正向电压由零开始增⼤时，开始时，正向电流很⼩，⼏乎为零，⼆极管呈现很⼤电阻。

通常把这个范围称为，相应的电压称为。

15、硅⼆极管的死区电压约为；锗⼆极管的死区电压约为。

16、硅管的导通电压约为，锗管的导通电压约为，17、加在⼆极管的反向电压不断增⼤，当达到⼀定数值时，反向电流会突然增⼤，这种现象称为，相应的电压称为。

18、半导体⼆极管的主要参数有、。

19、半导体三极管的核⼼是。

20、半导体三极管的两个PN结将半导体基⽚分成三个区域：、和。

由这三个区引出三个电极为：、和。

分别⽤字母、和。

其中区相对较薄。

21、半导体三极管中，通常将发射极与基极之间的PN结称为；集电极与基极之间的PN结称为。

22、由于半导体基⽚材料不同，三极管可分为型和型两⼤类。

23、半导体三极管常采⽤、和封装。

24、半导体三极管按功率分有和;按⼯作频率分有和；按管芯所⽤半导体材料分有和；按结构⼯艺分有和；按⽤途分有和。

第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。

( ×)(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( ×)R大的特(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其GS点。

( √)U大于零，则其输入电阻会明显变小。

( ×)(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。

A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。

图T1.3解：U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。

四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。

求图Tl.4所示电路中U O1和U O2各为多少伏。
