500KV 变电站电气主接线及倒闸操作管理1、概念1.1变电站电气主接线，是指由变压器、开关（一般指断路器QF ）、刀闸（一般指隔离开关QS ）、互感器（CT 、CT ）、母线、避雷器（F 、老的用B ）等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。
1.2把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。
在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。
所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。
1.3需要注意的是，电气设备的和是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。
另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。
而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。
只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。
与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。
2、对电气主接线的要求500KV 变电站在电网中的地位非常重要，尤其是随着三峡工程的建设，全国“西电东送，南北互供”大电网的逐步建成，它的安全可靠运行直接影响到大电网的安全稳定运行。
因此对500KV 变电站一次设备主接线的要求较高。
变电站电气主接线，采用较多的是双母线单分段带旁路加3/2接线、双母线双分段带旁路加3/2接线，也有个别500KV 变电站采用的是双母线单分段带旁路加菱形接线（华东地区）。
随着我国电气设备制造水平的逐年提高，加上节约用地和工程经济性等方面的考虑，目前500KV 变电站的电气主接线基本采用双母线单分段加上3/2接线方式。
500kV架空输电线路张力架线施工技术探讨张步鑫摘要：架空输电线路施工技术根据电压的不同，有不同的等级划分。
500kv架空输电线路在进行供电工作的时候，也根据地理环境、电压等级和导线不同等因素，有不同的技术应用要求和方法。
做好架空输电线路工作，提高输电线路施工技术，才能保证电力系统的正常运行，促进电力发展。
关键词：500kV；架空输电线路；张力架线前言随着社会的不断发展，社会用电需求量越来越大，这就要求通过建设更多的输电线路进行电力传输，以满足社会用电的需求。
输电线路作为一种电力、电能传输的基础设施，对我国社会经济建设具有重要的意义。
尤其是对500kV、1000kV等电压等级较高的输电线路来说，在整个电网的运行中发挥着非常重要的作用。
张力架线施工技术是一种500kV架空输电线路建设的常用技术，其能有效提高输电线路运行的稳定性。
一、500kV架空输电线路张力放线施工技术1.1施工区段的划分在500kV架空输电线路张力放线施工中，对架线区段长度影响的因素主要包括线路条件、放线质量及放线施工、紧线施工的难度与合理性等。
在划分施工区段的过程中，必须要严格根据实际的工程条件，并对多种影响因素进行综合考虑，在分析与比较经济技术后进行区段的合理划分。
在放线施工中，以设立牵引场与张力场，但必须要满足以下条件：（1）牵引机、张力机可运到现场；（2）场地面积、地形可以满足施工的具体要求；（3）对于相邻的直线塔可做过轮临锚，但必须满足具体的设计与施工要求。
1.2导引绳系、牵引绳及地线展放1.2.1初导展放方法。
在施工时，可利用直升机、热气球等进行空中展放，根据飞行器能力将线路划分为展放段进行展放，使初导逐基落在塔顶，并采用人工的方法将初导转移到放线滑车内，并连接好各段，以保证其在施工段中的连通性。
除了空中展放法，还可以在树木、建筑等障碍物较少的区段采用地面铺放法。
把成轴导引绳分散到施工段地点，采用人工的方法铺开轴导引绳，并逐塔放线滑车，和相邻的导引绳进行连接，然后锚住导引绳，并在指定位置收卷导引绳，以保证导引绳升高到设计高度，在锚绳后转交到下道工序。
500kv线路保护通信方式及优缺点分析摘要：本文分析了500kV线路的继电保护方式，通过分析可知各种保护方式都具有优缺点，既相辅相成，又互相独立，因此，我们在实际选用继电保护方式时，要进行综合分析，取利避弊，提高500kV线路继电保护的安全性。
此外，还要对其进行定期维护，降低故障发生率。
关键词：500kV；光纤复用通信方式；同杆双回线路继电保护；远方跳闸保护一、500kV线路保护的必要性在近年来国家电网系统的快速发展背景之下，一大批新建500kV变电站开始投入到系统运行当中，带动着500kV电网的迅速发展。
截至目前，可以说500kV变电站已经成为了多个省市地区电网系统的主网架构成要素，在西电东输等跨区域性的联网运行中始终占据着举足轻重的地位。
从新建500kV变电站运行的角度上来说，结合相关的实践工作经验来看，在运行线路接入条件下，既有运行线路两侧变电站必须要通过线路更新升级以及保护改造的方式，与新建变电站的保护相适应。
二、500KV线路继电保护方式1、光纤复用通信方式SDH光纤技术已经在电力系统中应用了十几年。
在传输继电保护信号时，光纤技术具有很多优点，如抗感应过电压、抗磁钢干扰、可靠性高、输电线路运行状态不能对其产生影响等优点。
500kV高压输电线路中的光纤复用通信继电保护方式，由SDH(同步数字系列)光传输网提供通道，可采用复用2Mhit/，通道的保护方式。
但是，此种装置在实际应用中还存在一定的问题，比如实施困难、连接复杂、不易维护等。
由于这种装置在生产过程中可能存在一些技术问题，导致其在实际应用中出现管理盲区，容易发生故障，不能实现网管监控。
另外，一条线路保护通道只能和一套接口装置相对应，如果增多通道数量，就会增加相应的成本。
因此，为了便于继电保护通信的实施，并提高其装置的可靠性，需要对其进行改进，本文提出了相关建议。
以改进SDH设备和保护设备之间的通信接口为切入点，采用多个装置连接口的方式。
升压站500kV断路器电气原理接线图1.分相操作，每相都有操动机构，分别称为+Q1、+Q2、+Q3。
2.每相有弹簧储能电机，电机依靠限位开关停止。
直流220V电源。
3.就地/远方手把切换操作方式，一个手把同时切换三相操动机构。
远方时分别给三相分合闸信号，就地时则单相内个有分合闸按钮。
4.合闸回路有防跳继电器实现防跳功能，三相分别都有。
合闸监视三相各自都有。
5.分闸回路有两个。
回路内串入SF6压力监视继电器接点，在压力范围内才可以合闸。
分闸监视三相各自都有。
开关自带非全相延时跳闸回路。
非全相判据也是常闭并联后与常开并联串联。
非全相继电器即是一延时继电器，防止三相不同期误判。
6.SF6压力监视器有两个并联，作用相同，仅为重动继电器。
压力接点三相并联后接两个重动继电器。
7.两个分闸回路分别用两套SF6压力监视器，使两套分闸回路彻底无联系，互相不干扰。
8.所发出的信号：储能弹簧未储能（三相储能弹簧位置接点并联带）、SF6压力报警（三相SF6压力继电器常闭并联）、加热照明断路器信号（小开关辅助触点带）、A、B、C相储能电机电源故障（储能电机电源开关辅助触点带）、SF6闭锁压力信号（两组SF 6压力继电器常开并联）、非全相信号（非全相继电器延时闭合的常开触点带）、转换开关位置信号（就地/远方转换开关） 9. 就地柜内布置图：10. 集中控制箱内布置：主视左视-SO1-SO2-SO3-SO6断路器操动机构计数器端子排-R01加热电阻-XO2-XO1-YO2分闸线圈1-YO3-YO1合闸线圈-SO4-MO1储能电机限位开关储能电机4组断路器辅助触点端子排分闸线圈2-E01照明-S11-S12-S10合按分按就地/远方-B01-Q01-Q23-Q33-Q43-X23加热加热小开关A相电机插座-K01B相电机C相电机-K11-K31-K02-K03-K04-K12-K13-K14-K07防跳分闸SF6监视非全相延时继电器防跳防跳SF6监视SF6监视SF6监视分闸-X03-X02-X04-X05-X01端子 端子 端子 端子 端子-R11-R01持续加热带温控加热。
500kV主变压器出线方式探讨
张岩;张树森
【期刊名称】《吉林电力》
【年(卷),期】2001(000)003
【摘要】针对500 kV主变压器高压侧与高压配电侧装置之间的3种连接方式,进行了技术分析,着重介绍了高压交联聚乙烯电缆的特点,分析在500 kV主变压器高压侧与高压侧配电装置之间采用高压交联聚乙烯绝缘电缆的可行性.
【总页数】4页(P21-24)
【作者】张岩;张树森
【作者单位】东北电力设计院,吉林,长春,130021;东北电力设计院,吉林,长
春,130021
【正文语种】中文
【中图分类】TM41;TM244;TM247
【相关文献】
1.500kV一次系统四角形单出线接线方式的探讨 [J], 杨小东
2.500kV出线跳闸后机组安全运行方式探讨 [J], 王倩倩
3.500kV智能变电站220kV出线间隔扩建停电方式建议 [J], 王芳
4.500kV智能变电站220kV出线间隔扩建停电方式建议 [J], 王芳
5.三峡电站500kV主变压器中性点接地方式优化选择 [J], 朱天游
因版权原因，仅展示原文概要，查看原文内容请购买。

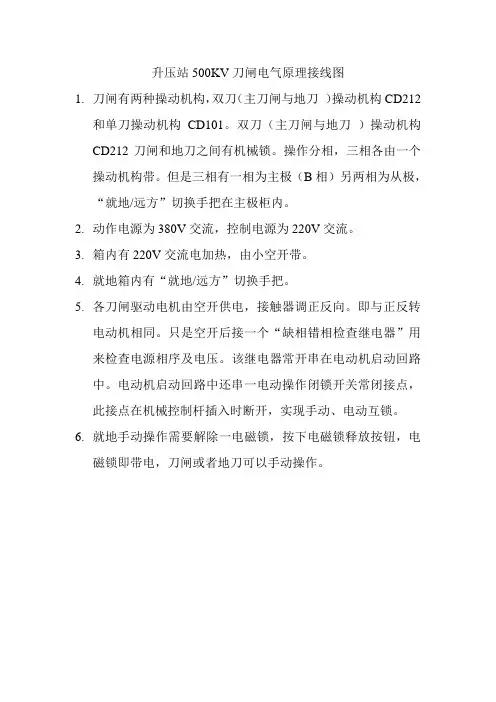

升压站500KV刀闸电气原理接线图
1.刀闸有两种操动机构，双刀（主刀闸与地刀）操动机构CD212
和单刀操动机构CD101。
双刀（主刀闸与地刀）操动机构CD212刀闸和地刀之间有机械锁。
操作分相，三相各由一个操动机构带。
但是三相有一相为主极（B相）另两相为从极，“就地/远方”切换手把在主极柜内。
2.动作电源为380V交流，控制电源为220V交流。
3.箱内有220V交流电加热，由小空开带。
4.就地箱内有“就地/远方”切换手把。
5.各刀闸驱动电机由空开供电，接触器调正反向。
即与正反转
电动机相同。
只是空开后接一个“缺相错相检查继电器”用来检查电源相序及电压。
该继电器常开串在电动机启动回路中。
电动机启动回路中还串一电动操作闭锁开关常闭接点，此接点在机械控制杆插入时断开，实现手动、电动互锁。
6.就地手动操作需要解除一电磁锁，按下电磁锁释放按钮，电
磁锁即带电，刀闸或者地刀可以手动操作。
探究500kV变电站3／2接线及倒闸操作顺序摘要】近年来随着我国政治经济的快速发展，给电力企业的发展带来了一定的机遇，同时也给电力企业的发展提供了一定的挑战，我国的电力系统在这种大发展的环境下，取得了一定的进步，也取得了一定的成绩。
但是，人们对生活质量的要求也在不断增长，对电力系统的要求自然也在逐步加大，如何更好的适应和满足人们日益增长的需要和电力系统发展之间的关系是我们应该考虑和急需研究的。
500kv变电站3/2接线及其倒闸操作又是供电系统中比较重要和关键的一部分，在电力系统中发挥着重要的作用。
所以本文基于此详细介绍了500kv变电站2/3接线的主要特点，并对其中潜在的安全隐患进行介绍并提出相关的控制措施。
除此之外本文还针对三变二接线的几种不同的运行方式的倒闸操作顺序进行了详细的说明。
希望本文所提供的知识可以帮助相关电力人员更好的解决500kv变电站3/2接线及倒闸操作，进一步的保障电力系统运行的稳定性以及安全性。
【关键词】3/2接线；电力系统；倒闸操作1.3／2接线特点500kv变电站在所工作的高压系统中主要承担着输送功率、汇集电能以及对负荷进行重新分配的任务，所以在这种高压输电系统环境中，变电站起到至关重要的作用。
现阶段我国在电力系统具体施工过程中对于500kv变电所的电气主接线我们常采用两种形式的接线方式：三变二断路器接线方式以及无母线接线方式。
根据长时间的具体表现来看，三变二断路器接线方式表现出了更好的运行特点，所以目前我国对于500kv变电站主电气接线多采用三变二断路器接线方式。
1.1 常见的三变二断路器接线运行方式1）正常运行方式：此时隔离开关以及所有的断路器都采取闭合的方式，使两组母线同时进行工作。
2）单台断路器检修时运行方式：如果发生任何一台断路器发生故障需要维修，必须将其两侧的开关断开。
3）线路检修时的运行方式：当发生电路断电时，为了保证电路中电力不间断多采用闭合检修线路上的断路器，同时拉开检修线路上的隔离开关。
500kV 3/2开关接线方式倒闸操作分析发布时间：2021-08-23T11:20:33.730Z 来源：《当代电力文化》2021年12期作者：李鹏[导读] 3/2开关接线方式在500kV变电站中的应用较多,此类接线方式在实际落实中,具备灵活调度、可靠性高的优势李鹏国网山西省电力公司检修分公司山西省太原市摘要:3/2开关接线方式在500kV变电站中的应用较多,此类接线方式在实际落实中,具备灵活调度、可靠性高的优势。
但由于3/2开关接线方式在运行中,管控设备较多,涉及了母线以及众多支线线路的管控,所以关于其倒闸操作的执行,则引起了作业人员以及研究人员的注意。
如何有效的进行此类接线方式下的倒闸操作,并且确保电气设备以及线路的安全性。
成为当前研究人员以及维护人员,长期研究的课题。
本文简要分析500kV3/2开关接线方式倒闸操作,以期能为我国电力企业此类技术发展提供参考。
关键词:500kV；3/2开关接线方式；倒闸操作；分析社会经济在发展中,电能对于人们的生产生活产生了极大的影响,500 kV变电站作为主要的电力工程之一对于区域经济的稳定发展以及用电户的稳定用存在较大的影响。
其中500kV变电站中3/2开关接线方式倒闸操作现状,如何有效的发挥3/2开关接线方式的运行效果,并且促进电能的应用质量,引起了广泛的关注。
笔者简要分析当前500kV3/2开关接线方式倒闸操作。
13/2开关接线方式的特点500kV3/2开关接线方式在运行中存在较多运行特点,主要依据其运行现状进行分类,主要呈现运行特点为:常规运行方式、特殊运行方式、供电可靠性高、二次回路设计复杂。
此类运行特点的出现对于电力企业的发展造成了双面的影响,其中包括对经济方面及电能供应稳定性方面的影响。
1.1 常规运行方式电网在运行中,由若干支线以及少量母线构成。
母线在电能传输中,分散出若干支线线路,以此构建形成电网系统。
500kV3/2开关接线方式在运行中设备或线路的开关设施及控制系统运行良好。
500kV变电站3/2接线及倒闸操作次第的剖析日前,跟着中国经济的高速翻开和承受外来电源的需求,500kV电网有了很快的翻开,电力工业正前瞻性的朝着大电网、大容量和高电压的方向翻开。
全国联网工程不断健康向前推动,现已构成华东、华北、东北、华中、南边互联电力系统等跨省市区的大电力系统。
各大电力系统之间互有联络,运送的功率越来越大。
从以往的作业阅历看,在电力系统倒闸操作中,带负荷拉合闸事端是危及电网安全作业的恶性误操作事端之一,怎样避免倒闸的误操作事端对电网作业质量的影响,现对500kV变电所3/2断路器接线的特征及其操作次第谈论如下。
13/2接线特征500kV变电地址电网中的方位恰当首要,它的安全牢靠作业将直接影响到大电网主网的安全安稳作业。
因而,对500kV变电所供电牢靠性恳求较高。
如今,华东电网500kV变电站电气主接线通常选用双母线四分段带旁路和3/2断路器的接线方法。
3/2断路器的接线方法是两条回路有3台开关的双母线接线,它是介于单开关双母线和双开关双母线之间的一种接线,如图1所示。
1.1首要作业方法正常作业方法。
两组母线一同作业,一堵截路器和阻离隔关均合上;线路停电、断路器合环的作业方法。
线路停电时,考虑到供电的牢靠性,常常将修补线路的断路器合上,修补线路的阻离隔关摆开;断路器修补时作业方法。
任何一台断路器修补,可以将两头开关摆开;母线修补时的作业方法。
断开母线断路器及其两头阻离隔关。
这种方法恰当于单母线容许,作业牢靠性低,所以应尽量的缩短单母线作业时刻。
1.23/2断路器接线的优缺陷利益:有高度供电牢靠性。
每一回路有两台断路器供电,发作母线缺陷或断路器缺陷时不会致使出线停电;作业调度活络。
正常作业时两组母线和一堵截路器都投入作业,然后构成多环路供电方法;倒闸操作便当。
阻离隔关通常仅作修补用。
修补断路器时,直接操作即可。
修补母线时,二次回路不需求切换;关于无缺串,任一开关或母线修补或缺陷均不影响作业,即便双母都缺陷,也可确保与系统最低极限联接。
500KV 变电站电气主接线及倒闸操作管理1、概念1.1变电站电气主接线，是指由变压器、开关（一般指断路器QF ）、刀闸（一般指隔离开关QS ）、互感器（CT 、CT ）、母线、避雷器（F 、老的用B ）等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。
1.2把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。
在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。
所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。
1.3需要注意的是，电气设备的和是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。
另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。
而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。
只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。
与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。
2、对电气主接线的要求500KV 变电站在电网中的地位非常重要，尤其是随着三峡工程的建设，全国“西电东送，南北互供”大电网的逐步建成，它的安全可靠运行直接影响到大电网的安全稳定运行。
因此对500KV 变电站一次设备主接线的要求较高。
变电站电气主接线，采用较多的是双母线单分段带旁路加3/2接线、双母线双分段带旁路加3/2接线，也有个别500KV 变电站采用的是双母线单分段带旁路加菱形接线（华东地区）。
随着我国电气设备制造水平的逐年提高，加上节约用地和工程经济性等方面的考虑，目前500KV 变电站的电气主接线基本采用双母线单分段加上3/2接线方式。
500kV变电站电气主接线的选择及主接
线要求
(1) 500kV主接线的选择：
1)主要采用3/2接线。
采用3/2接线时，宜将电源回路与负荷回路配对成串；同名回路配置在不同串内，但可接于同一侧母线；当变压器台（组）数超过两台（组）时，前两台（组）应接进串内，其他台（组）变压器，宜直接经断路器接入母线。
若确因系统潮流控制、限制短路电流、系统分区运行的需要，可装设母线分段断路器。
2)双母线分段接线。
经技术经济比较合理时，也可采用双母线分段接线，此时宜将电源回路与负荷回路均匀配置在各段母线上。
线路、变压器连接元件总数为6～7回时，在一条主母线上装设分段断路器，并装设两台母联断路器；元件总数为8回及以上时，在两条主母线上装设分段断路器，并装设两台母联断路器。
3)采用过渡接线。
当采用3/2接线时，在满足布置和后期方便安全扩建的前提下，考虑投资效益等因素，宜采用断路器数量较少的过渡接线。
4)采用2B+0配置。
对于不完整串中双断路器的设置，若选用瓷
柱式断路器，宜装设在母线侧；若选用HGIS，宜按2B+0配置，即装设其中一段母线侧和串中断路器。
(2)对500kV主接线的要求：任一台500kV断路器检修时，不宜影响对系统的连续供电；除母联及分段断路器外，任一台断路器检修期间又发生另一台断路器故障或拒动，以及母线故障，均不宜切除3回以上线路。
500kV双回路城区输电线路杆塔型式选择分析摘要：铁塔是送电线路的支柱，直接关系到工程材料消耗、造价及运行安全，选好铁塔型式是送电线路工程设计的主要内容。
通过比较分析，紧缩、紧凑型铁塔工程造价较常规工程明显上升，限制了其使用范围，但是它有着在压缩线路走廊、减少房屋拆迁和树木砍伐，保护环境等方面的突出优势。
故在城区及郊区等拆迁赔偿等敏感区域工程中选用可获得较好效果。
关键词：500kV，杆塔型式，紧凑型，走廊宽度1 研究背景随着国民经济和城镇建设的持续发展，城镇规划区域不断延伸，输电线路走廊日益紧张，环境保护意识日益提高，线路走廊资源越来越少，如何减小线路走廊宽度，提高单位面积输送容量，已经成为社会共同关心的问题。
在输电线路中，铁塔是送电线路的支柱，直接关系到工程材料消耗、造价及运行安全，选好铁塔型式是送电线路工程设计的主要内容。
2 直线杆塔型式及对比分析2.1 鼓型塔挂I串、V串比较按推荐的杆塔使用条件，对鼓型铁塔挂使用两种不同挂线方式进行杆塔重量计算，铁塔重量计算结果见表2.1-1。
根据上表对比分析可看出，紧缩门型塔比I串普通鼓型塔在不同挂线方式情况下均重32%左右，每基平均增重11.645t。
门型紧缩型塔与紧缩猫头塔2相比，改变了塔身结构，从原来自立式改成双柱门型，这个改变使得塔重比紧缩猫头塔2轻，但仍比I串普通鼓型塔重。
2.6 紧凑型塔与I串普通鼓型塔指标比较分析紧凑型塔是在垂直排列两个窗口内，采用大小V串组合的型式挂线，采用6×JL/G1A-300/40导线，铁塔重量计算结果见表2-6。
由上表可知，上下布置紧凑型走廊宽度最窄，可比I串普通鼓型塔减少约13.72m的走廊宽度。
5 结论由上述分析，紧缩/紧凑型铁塔在工程造价，限制了其使用范围，但是它有着在压缩线路走廊、减少房屋拆迁和树木砍伐，保护环境方面的显著效果。
鼓型铁塔房屋拆迁稍大，也可通过V串来缩小走廊，同时该类塔型稳定性强、耐雷性相对较好。
关于500KV变电所3／2接线及倒闸操作顺序的深入分析日前，随着我国经济的高速发展，电力工业正前瞻性的朝着大电网、大容量和高电压的方向发展。
全国联网工程不断健康向前推进，现已形成华东、华北、东北、华中、南方互联电力系统等跨省市区的大电力系统。
各大电力系统之间互有联系，输送的功率越来越大。
据有关资料统计，现全国联网装机容量超过1.4亿千瓦，如此大的装机容量，在客观上要求它需要一个稳定的运行环境。
若电网瓦解和大面积停电事故，不仅会造成重大经济损失，影响人民生活和社会稳定。
同时，我们更要上升到政治角度来考虑因电网瓦解或大面积停电停电从而可能会影响到国家的安全问题。
美、加大停电就很好的给我们敲响了警钟，是活教材。
从以往的运行经验看，在电力系统倒闸操作中，带负荷拉合闸事故是危及电网安全运行的恶性误操作事故之一，如何避免倒闸的误操作事故对电网运行质量的影响，现对500KV变电所3／2断路器接线的特点及其操作顺序探讨如下：一、3／2接线特点500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。
因此它是高压输电系统中的重要地位非常关键。
目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3／2断路器的接线方式。
3／2断路器接线方式的运行优点日渐凸现，所以，现在用3／2接线方式的居多。
3／2断路器接线如图1、主要运行方式：1）、正常运行方式。
两组母线同时运行，所有断路器和隔离开关均合上；2）、线路停电、断路器合环的运行方式。
线路停电时，考虑到供电的可靠性，常常将检修线路的断路器合上，检修线路的隔离开关拉开；3）、断路器检修时运行方式。
任何一台断路器检修，可以将两侧开关拉开；4）、母线检修时的运行方式。
断开母线断路器及其两侧隔离开关。
这种方式相当于单母线允许，运行可靠性低，所以应尽量的缩短单母线运行时间。
某火电厂500kV电气主接线方案比选摘要火电厂500kV系统在电网中占有非常重要的地位，其可靠性要求极其严格。
同时工程初投资、占地大小也是设计需要需考虑的重要问题。
我院设计的某火电厂采用500kV出线4回，本文通过技术经济比较，推荐采用既可靠又经济、且占地省的四角形接线。
关键词500kV；主接线；四角形0引言电气主接线是发电厂电气设计的首要部分，也是构成电力系统的重要环节。
主接线的确定与电力系统及发电厂本身运行的可靠性、灵活性、经济性密切相关，并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。
因此，选择正确、合理的主接线方案在发电厂电气设计中占有非常重要的地位。
1主接线设计原则500kV电气主接线方案首先必须遵循相关规程规范的要求。
《大中型火力发电厂设计规范》（GB50660-2011）规定：“300kV～500kV配电装置接线，…当进出线回路数为6回及以上，宜采用3/2断路器接线，…进出线回路数少于6回，可采用双母线接线，…，初期进出线回路数为4回时，可采用四角形接线。
”本项目为二期工程，在一期2x600MW机组所在厂址新建2x1000MW超超临界机组。
根据系统规划，电厂二期采用500kV一级电压送出，出线2回接入同一500kV变电站（按N-1原则，任1回出线故障，另1路出线可保证2台机组满发），不考虑扩建出线的可能。
已投产的一期工程在厂内设有220kV配电装置，为本期工程预留有起备变电源引接间隔。
根据《火力发电厂设计技术规程的要求》（DL/T 5000-2000）“当无发电机电压母线时，高压备用或起动备用电源由高压母线中电源可靠的最低一级电压母线或联络变压器的第三（绕组）引接，……”因此，本期启备变电源考虑从一期220kV配电装置引接。
本期工程500kV系统共有2回发电机主变进线、2回出线，共4回进出线，根据GB50660-2011的规定，可考虑3/2断路器接线、双母线接线和四角型接线3种方案。
500kV配电装置接线方式的选择与对比张途晟（黑龙江省火电第一工程公司）摘要:大型火力发电厂500kV配电装置是担负着向系统输送电力的任务，是发电厂500kV系统的枢纽点，对500kV系统功率进行交换和分配。
由于500kV系统电压高、输送功率大，一旦出现故障对系统的安全运行将造成重大影响，因而对500kV配电装置接线的可靠性、灵活性提出更高的要求。
关键词：配电装置；接线方式500 kV Power Distribution Equipment Wiring Method’s Choice and ContrastZhang Tusheng(Heilongjiang No.1 Thermal Power Construction Corporationin the city of Harbin, Heilongjiang Province, 150090)Abstract: The large thermal power plant of 500kV power distribution equipment is responsible for the transmission of electricity to the system. It is the transmission point of the 500kV system and also do exchange and redistribute to the power of 500kV system. Due to the 500kV system high voltage, big transmission power, in case of fault happened to the system, a significant affect will be caused. Therefore, the highest requirement to the reliability and flexibility of Wiring Methods of 500kV distribution equipment should be applied.Key words: Distribution Equipment, Wiring Methods.1. 主要接线方式简介目前在发电厂中广泛应用的基本的接线方式包括有汇流母线的接线形式和无汇流母线的接线形式。
其中有汇流母线的接线形式有：单母线接线、双母线接线、双母线分段接线、双母线带旁路接线或一个半断路器接线。
无汇流母线的接线形式有：发电机-双绕组变压器组成的单元接线、桥形接线、角形接线。
1.1 单母线接线方式特点是整个配电装置只有一组母线，所有电源和出线都在同一组母线上。
有简单、清晰、设备少、投资少、运行操作且有利于扩建等优点，但可靠性及灵活性较差。
适用于出线较少的配电装置。
1.2 双母线接线方式有两组母线，一组为工作母线，一组为备用，每一电源和出线的电路都经过一台断路器和两组母线隔离开关分别与两组母线连接。
提高可靠性和灵活性。
便于扩建，但接线比较复杂，隔离开关数目多，增大投资。
1.3 双母线分段接线方式为缩小母线故障的影响范围，用分段断路器将工作母线分段，每段用母联断路器与备用母线相连，有较高的可靠性和灵活性，但投资较多。
适用于配电装置进出线总数达10-14回时，一组母线分段，配电装置进出线总数达15回以上时，两组母线分段。
1.4 双母线带旁路接线方式双母线接线可以用母联断路器临时代替出线断路器工作，但出线数目较多时，母联断路器经常被占用，降低了工作的可靠性和灵活性，为此可以设置旁路母线。
1.5 一台半断路器接线方式每一路经一台断路器接至一组母线，两回路间设一联络断路器，形成一个“串”，两回路共用三台断路器。
接线特点：⑴、一台半断路器接线兼有旁路环行接线和双母线接线的优点，有高的可靠性和灵活性。
⑵、与双母线带旁路相比一台半断路器的配电装置结构简单，占地面积小，土建投资少。
⑶、隔离开关仅做隔离电源用，不易产生误操作。
2. 接线设计的基本要求接线应满足可靠性、灵活性和经济性三项基本要求。
2. 1 可靠性具体要求：⑴、断路器检修时，不宜影响对系统的供电。
⑵、断路器母线故障时以及母线检修时，尽量减少停运的回路数和停电时间，并要保证对一级负荷及全部或大部分二级负荷供电。
⑶、尽量避免发电厂、变电所全部停电的可能性。
⑷、大机组超高压电气主接线应满足可靠性的特殊要求。
2. 2 灵活性主接线应满足在调度、检修及扩建时的灵活性。
⑴、调度时，应可以灵活地投入和切除发电机、变压器和线路，调整电源和负荷，满足系统在事故运行方式，检修运行以及特殊运行方式下系统调度的要求。
⑵、检修时，可以方便地停运断路器，母线及其继电保护设备，运行安全检修而不影响电力网的运行和对用户的供电。
⑶、扩建时，可以方便地从初期接线过度到最终接线。
2. 3 经济性主接线在满足可靠性、灵活性的前提下作到经济合理。
⑴、投资省⑵、占地面积小⑶、电能损耗少3 、接线方式选择3.1 接线方式选择原则本次设计的500kV屋外配电装置电厂，根据原始资料，安装两台660MW汽轮发电机组。
此升压站以500kV的电压等级接入系统。
电厂为区域性电厂，远离负荷中心。
所以必须满足供电可靠性和灵活性，保证系统的安全稳定运行。
接线的设计应保证其满发、满供、不积压发电能力，同时尽可能减少传输能量过程中的损失，以保证供电的连续性。
在考虑可靠性的同时，还应满足调度、检修及扩建时灵活性和投资省、占地面积小，电能损失少等经济性。
3.2 接线方案设计参照《电力工程电气设计手册》， 500kV的接线形式可选择双母分段带旁路母线接线、一台半断路器接线、变压器-母线接线和角形接线等。
根据配电装置两条进线两条出线特点，对接线形式初定两种方案:1)双母线接线方式;2)一台半断路器接线方式。
1) 双母线接线方式双母线的两组母线同时工作，并通过母线联络断路器并联运行，电源与负荷平均分配在两组母线上。
2) 一台半断路器接线方式图 3-1 一台半断路器接线方式一台半断路器接线是从双母线双断路器接线改进发展而成的，属于没有多回路集结点的双重连接多环状接线，也是现代国内外大型变电站超高压配电装置应用最为广泛的一种典型接线。
正常运行时，两组母线同时运行，所有断路器和隔离开关均合上。
任何一台断路器检修，可将检修断路器两侧的隔离开关拉开。
一台半断路器接线特别适宜用在500 kV 以上的超高压、大容量的系统中，但使用断路器数量较一般的双母线单断路器多，设备投资较大，变电站的占地面积相对较大。
同时如1个回路故障也需断开短路器，所Ⅱ段图5-11 一台半断路器接线电源Ⅰ电源ⅡL1L2WB ⅠL2WB Ⅱ以增大了维护工作量。
此外，这种接线方式，继电保护配置也较其他方式复杂，不但需要单独增加断路器保护装置，而且还需考虑接线死区问题。
运行时，两组母线和串联的断路器都投人工作，称为完整串运行。
此时形成多环状供电，这种供电方式具有较高的供电可靠性和运行灵活性。
当任一母线、断路器故障或检修，均不致引起停电，甚至两组母线同时故障(或1组检修时另1组故障)的情况下，功率仍能继续输送。
该接线方式运行操作简单，隔离开关在检修时作为隔离电器，已被广泛采用。
4接线方案的技术经济比较4.1 两种接线方式的优缺点比较双母线接线方式的优点：（1）运行方式灵活。
（2）检修母线时，电源和出线都可以继续工作，不会中断对用户的供电。
（3）检修任一回路母线隔离开关时，只需断开该回路。
（4）工作母线故障时，所有回路能迅速恢复工作。
（5）检修任一线路断路器时，可用母联断路器代替其工作。
（6）便于扩建。
双母线接线可以任意向两侧延伸扩建，不影响母线的电源和负荷分配，扩建施工时不会引起原有回路停电。
双母线接线方式的缺点：（1）在倒母线的操作过程中，需使用隔离开关切换所有负荷电流回路，操作过程比较复杂，容易造成误操作。
（2）工作母线故障时，将造成短时（切换母线时间）全部进出线停电。
（3）在任一线路断路器检修时，该回路仍需停电或短时停电（用母联断路器代替线路断路器之前）。
（4）使用的母线隔离开关数量较大，同时也增加了母线的长度，使得配电装置结构复杂，投资和占地面积增大。
一台半断路器接线方式优点：(1)因每条回路有2台断路器供电，发生母线故障或断路器故障时不会导致出线停电，所以有较高的供电可靠性。
(2)正常运行时，2组母线和所有断路器均投人工作，形成多环路供电方式，运行、调度均很灵活。
(3)因隔离开关只作检修隔离电源用，避免了大量的倒闸操作，当任一组母线或任1台断路器停电检修时，各回路不需要进行切换，倒闸操作方便。
一台半断路器接线方式缺点：继电保护及二次回路接线复杂，特别是电流互感器配置较多。
在重叠区故障时，保护动作复杂。
另外，与双母线相比，其运行经验还不够丰富。
4.2 500 kV配电装置2个方案的比较（1）供电可靠性比较：双母线接线方式通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断;一组母线故障后能迅速恢复供电，检修任一回路的母线隔离开关，只停该回路。
但当母线故障或检修时，隔离开关作为倒换操作电器，容易误操作。
而一台半断路器接线方式因每条回路有两台断路器供电，发生母线故障或断路器故障时不会导致出线停电，所以有较高的供电可靠性。
（2）调度灵活性比较：双母线接线方式各个电源和各回路负荷可以任意分配到某一组母线上，能灵活的适应系统中各种运行方式调度和潮流变化的要求。
而一台半断路器接线方式正常工作时两条母线和所有断路器都投入运行，从而形成多环供电，使得运行调度灵活。
（3）扩建方便性比较：二者均可向母线的左右任意一个方向扩建。
（4）经济性比较：一台半断路器接线方式使用较多断路器，与双母线接线方式相比投资较高。
在两条进线两条出线情况下二者占地面积相差不大，但若需扩建时，双母线接线方式占地面积大于一台半断路器接线方式。
由上综合分析，对于500kV屋外配电装置，一台半断路器接线方式优于双母线接线方式，故选择一台半断路器接线方式。
参考文献[1] 宋继成．220—500KV变电所电气接线设计[Ｓ]．中国电力出版社，2004[2] 弋东方.电力工程电气设计手册·电气一次部分[M].北京：中国电力出版社，1999。
