变压器接线方式的区别及原理

Znyn曲折接线接地变压器的原理变压器的接线方式除了Y/ Y、Y/ △ ,△ /△等几种外,还有些比较特殊的接线方式,例如曲折接线,通常用Z来表示，有人将它称为“千鸟接法”，但多数都称为曲折接线法。

曲折接线的变压器既具有三角型接线变压器可以承担单相负荷的特点，同时也有星形接线变压器具有的中性点的特点。

但同普通的丫/ 丫形接地变压器比较,它具有普通接地变压器所不具有的优点，曲折接线变压器的零序阻抗小，更适合做接地变压器使用，能够更好的配合消弧线圈使用。

由于曲折接线变压器有同普通变压器的不一样性，因此，本文主要就其原理、特性以及在试验中注意的问题进行分析。

1曲折接线变压器的原理及结构特点1. 1 原理曲折接线变压器通常有Znynll （图1）或Znynl （图3）2种接法。

这里以Znynll 接线来加以叙述。

曲折接线变压器由所用变负载和消弧线圈负载组成。

高压绕组的每相线圈分成匝数相等的2部分,分别依次套装于三相铁心的上、下2 铁心柱上,如图1所示。

上半部分线圈是带调压分接的主绕组；下半部分是具有移相作用的移相绕组，移相绕组与调压绕组在每相上具有60。

的相位关系，如图2 所示。

其有关原理如下：在图1中,AA' ,BB' ,CC'为高压带调压主绕组；A ' O,B ' O ,C ' O为高压移相绕组；ao ,bo ,co 为低压绕组,如图2所示。

图1 Ziynll接线图骨2 Znynll向邮图3 Z型接地变压器接线图及向量图(ZXyn 1)依据余弦定理得：UAO 2= U2 AA 2' + U2A' O 2 + UAA'x UA OUBO 2= U2 BB 2 ' + U2B' O 2+ UBB' X UB O ,UCO 2 = U2CC 2 + U2C ' O 2+ UCC ' X UC O ,式中：UAO——A相相电压；UOB——B相相电压；UCO——C相相电压；UAA ——A相主绕组电压； UBB ——B相主绕组电压； UCC——C相主绕组电压； UA O ——A相移相绕组电压； UB O ——B相移相绕组电压； UC O ——C相移相绕组电压。

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。

当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。

同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。

变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。

以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。

如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。

Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。

新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

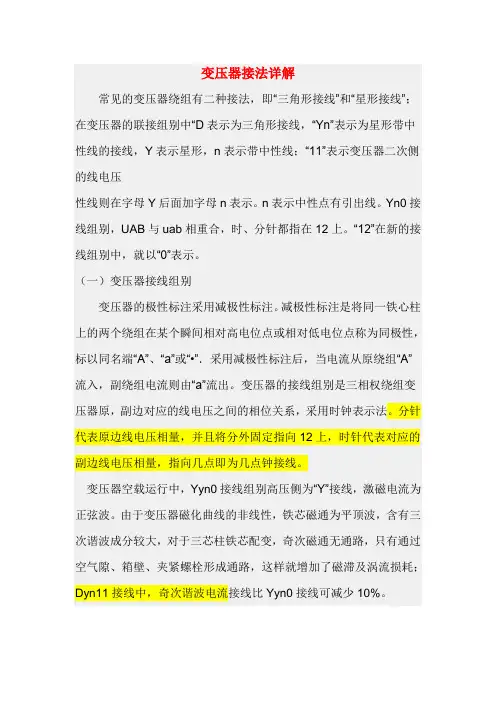

变压器接法详解常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

（一）变压器接线组别变压器的极性标注采用减极性标注。

减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“•”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。

变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。

分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。

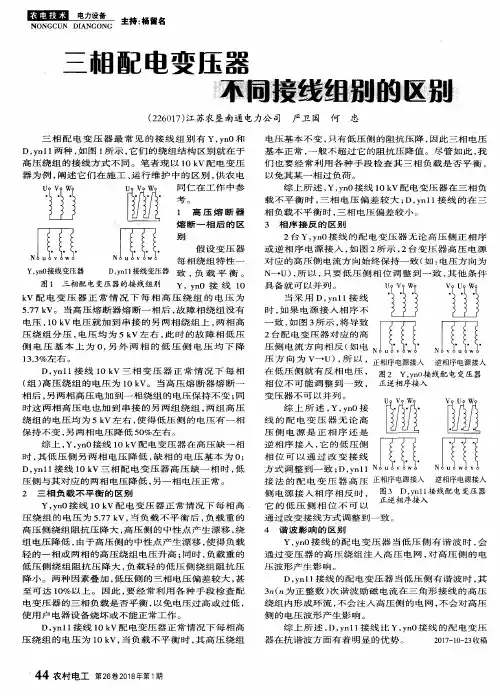

变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。

由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11接线中，奇次谐波电流接线比Yyn0接线可减少10%。

负载运行中，若二次侧负载不对称，各项均有零序电流，其值为中线电流的1/3，零序电流在配变铁芯中产生零序磁通，Yyn0接线的配变高压侧没有零序电流与之去磁，零序磁通在变压器铁芯柱中无通路，只能通过空气隙、箱壁、夹紧螺栓形成回路，产生附加损耗，鉴于此，大容量变压器不宜采用Yyn0接线，最大容量1800kVA，并规定Yyn0接线变压器中性线电流不应超过低压侧额定电流的25%；Dyn11接线中，一次绕组的零序电流可以在绕组内环流，反过来可削弱二次绕组的零序磁通，不致使零序磁通造成配变的过热，因此中性线电流几乎可达相线电流值（一般能达到相线电流的80%），规程规定Dyn11接线变压器中性线电流不应超过低压侧额定电流的40%，所以Dyn11接线而Dyn11接线中由于一次零序磁通的去磁，使铁芯中合成零序磁通很小。

[分享]变压器接线方式详解（标题无法改，这是共享资源）例1：一台双绕组变压器，高压星形联结绕组额定电压为10000V，低压为中性点引出的星形联结绕组，额定电压为400V。

两个星形联结绕组的电压同相位(钟时序数0)。

其联结组标号为Y，yn0。

例2：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为，低压为三角形联结绕组，额定电压为。

两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。

所以，联结组标号为YN，yn0,d11。

例3：一台带第三绕组的自耦变压器，自耦联结的一对绕组为中性点引出的星形联结，其额定电压分别为220kV，121kV；第三绕组为三角形联结，额定电压为11kV。

自耦联结的一对绕组电压同相位(钟时序数0)，而三角形联结绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。

所以，联结组标号为YN，a0,d11。

例4：一台单相双绕组变压器，高压绕组额定电压为550kV，低压绕组额定电压为20kV。

则，连接组标号为I，I0。

例5：一台双绕组变压器，高压绕组为星三角变换，低压绕组为三角形联结，低压绕组电压超前于高压为星形联结时的电压30°(钟时序数11)，与三角形联结时的电压同相位。

则，联结组标号为Y-D，d11-0例6：一台带分裂绕组的变压器，高压绕组为星形联结有中性点引出，低压绕组为两个三角形联结的分裂绕组，低压绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。

则，联结组标号为YN，d11-d11。

变压器采用三角形接法和星形接法各有什么意义D-D;Y-Y;D-Y;Y-D这四种变压器用于什么场合有什么不同吗？另外比如一个Y-Y变压器下级再接一个D-Y变压器，那么Y-Y的n线能不能和下级的D-Y变压器的n线接到一起？好像不对吧，该怎么处理这种情况？Y型因为有中性点可以接地所以多用于为高压侧提供接地，也就是说：Y-D 一般做降压变压器，D-Y 一般做升压变压器，但是事实上很多配电变压器（属于降压变压器）也采用D-Y 接法，只是接地测变成了低压侧而已。

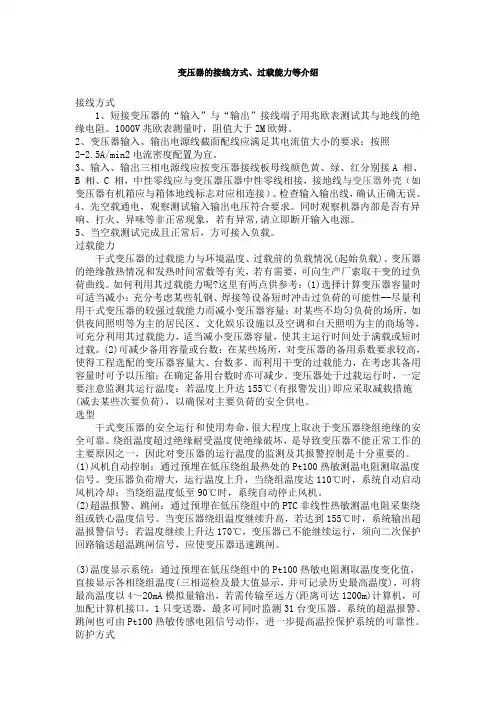

变压器的接线方式、过载能力等介绍接线方式1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。

1000V兆欧表测量时，阻值大于2M欧姆。

2、变压器输入、输出电源线截面配线应满足其电流值大小的要求；按照2-2.5A/min2电流密度配置为宜。

3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）。

检查输入输出线，确认正确无误。

4、先空载通电，观察测试输入输出电压符合要求。

同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。

5、当空载测试完成且正常后，方可接入负载。

过载能力干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。

如何利用其过载能力呢?这里有两点供参考：(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。

(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。

而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。

变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。

选型干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。

绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

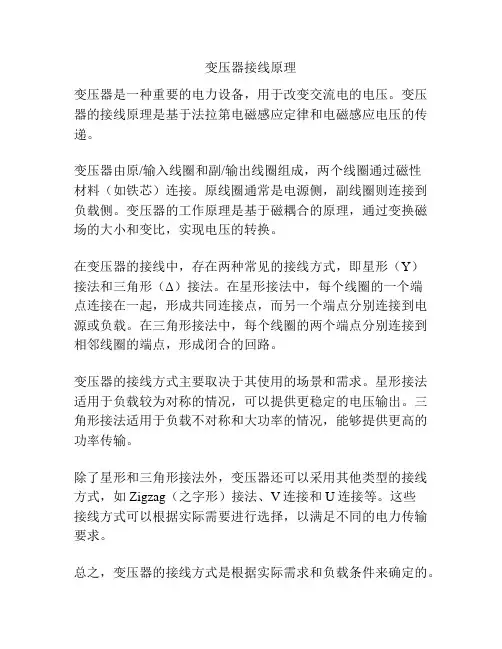

变压器接线原理
变压器是一种重要的电力设备，用于改变交流电的电压。

变压器的接线原理是基于法拉第电磁感应定律和电磁感应电压的传递。

变压器由原/输入线圈和副/输出线圈组成，两个线圈通过磁性
材料（如铁芯）连接。

原线圈通常是电源侧，副线圈则连接到负载侧。

变压器的工作原理是基于磁耦合的原理，通过变换磁场的大小和变比，实现电压的转换。

在变压器的接线中，存在两种常见的接线方式，即星形（Y）
接法和三角形（Δ）接法。

在星形接法中，每个线圈的一个端
点连接在一起，形成共同连接点，而另一个端点分别连接到电源或负载。

在三角形接法中，每个线圈的两个端点分别连接到相邻线圈的端点，形成闭合的回路。

变压器的接线方式主要取决于其使用的场景和需求。

星形接法适用于负载较为对称的情况，可以提供更稳定的电压输出。

三角形接法适用于负载不对称和大功率的情况，能够提供更高的功率传输。

除了星形和三角形接法外，变压器还可以采用其他类型的接线方式，如Zigzag（之字形）接法、V连接和U连接等。

这些
接线方式可以根据实际需要进行选择，以满足不同的电力传输要求。

总之，变压器的接线方式是根据实际需求和负载条件来确定的。

通过合理的接线方式，可以实现电压的变换和电力传输的有效控制。

变压器工作原理和接线原理
变压器工作原理：
变压器是一种用于改变交流电压的电气设备。

它是由两个或多个线圈相互共享磁通而组成的。

当输入线圈（称为初级线圈）中通过交流电流时，产生的磁场将通过共享的磁路传递到输出线圈（称为次级线圈），从而引起次级线圈中的电压变化。

根据线圈的匝数比例，变压器能够将输入电压变成较高或较低的输出电压。

变压器的工作原理基于电磁感应定律和法拉第电磁感应定律。

当通过初级线圈的电流发生变化时，它所产生的磁场会在次级线圈中感应出变化的电压。

这种感应是由于相互共享的磁路中的磁通量变化引起的。

根据法拉第电磁感应定律，当磁通量的变化率发生变化时，感应电动势会在次级线圈中产生。

变压器接线原理：
变压器有不同的接线方式，其中常见的方式包括单相变压器的
Y-Δ接法和Δ-Y接法，以及三相变压器的Y-Y接法和Δ-Δ接法。

Y-Δ接法是指在单相变压器的初级线圈中使用Y形接线，而
次级线圈中采用Δ形接线。

这种接线方式适用于需要将较高
电压（如电网电压）变成较低电压（如工业用电）的情况。

Δ-Y接法是指在单相变压器的初级线圈中使用Δ形接线，而次级线圈中采用Y形接线。

这种接线方式适用于需要将较低电
压变成较高电压的情况，例如从供电点到住宅区域的电力输送。

在三相变压器中，Y-Y接法是指初级线圈和次级线圈都使用Y 形接线，Δ-Δ接法是指初级线圈和次级线圈都使用Δ形接线。

这些接线方式适用于需要将三相电压变换为另一种三相电压的情况。

以上只是变压器的一些常见接线方式，根据实际需求，还可以使用其他不同的接线方式。

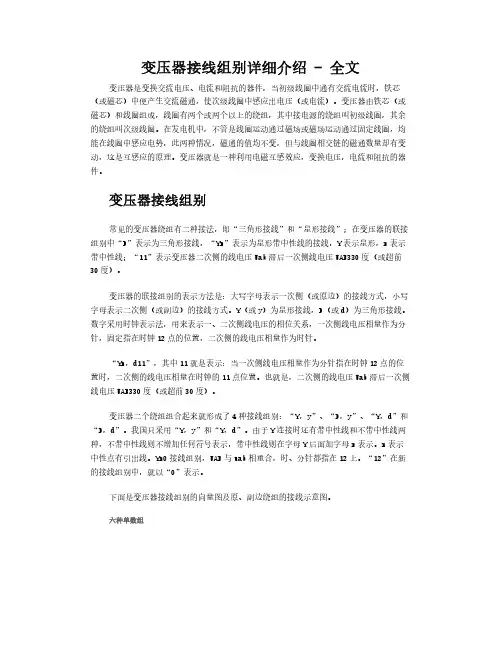

变压器接线组别详细介绍 - 全文 变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。

变压器就是一种利用电磁互感效应，变换电压，电流和阻抗的器件。

变压器接线组别常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

下面是变压器接线组别的向量图及原、副边绕组的接线示意图。

电气主接线种类及原理电气主接线是指在电气系统中，将各种电气设备连接起来的一种布线方式。

根据不同的电气设备和电路特点，主接线可以分为星形接线、三角形接线、Y-△接线、Y-△变压器接线等多种类型。

本文将就这些主接线种类及其原理进行详细介绍。

一、星形接线星形接线又称为Y型接线，是一种常见的电气主接线方式。

在星形接线中，电源的每一相都与负载的一端相连，而负载的另一端则通过连接器连接在一起，形成一个共同的节点。

这种方式可以使电流分配到各个负载上，实现平衡负载的效果。

星形接线适用于需要稳定供电的场合，如住宅、商业建筑等。

二、三角形接线三角形接线又称为△型接线，是另一种常见的电气主接线方式。

在三角形接线中，负载的每一端都与电源的一相相连，而电源的另一相则通过连接器连接在一起，形成一个共同的节点。

这种方式可以使电流在负载之间形成环路流动，实现相互之间的能量传递。

三角形接线适用于需要高功率输出的场合，如工业机械、发电机等。

三、Y-△接线Y-△接线是将星形接线和三角形接线结合起来的一种特殊接线方式。

在Y-△接线中，负载的一端通过星形接线连接在一起，而负载的另一端通过三角形接线连接在一起。

这种方式既能实现平衡负载，又能实现高功率输出。

Y-△接线适用于既需要稳定供电又需要高功率输出的场合，如大型机械设备、大型发电厂等。

四、Y-△变压器接线Y-△变压器接线是一种特殊的电气主接线方式，适用于将高压电网与低压电网相连的场合。

在Y-△变压器接线中，高压侧采用星形接线，低压侧采用三角形接线。

通过变压器的转化作用，实现高压电能向低压电网的转换。

Y-△变压器接线广泛应用于电力系统中，起到了平衡电能传输和供电稳定的作用。

总结起来，电气主接线种类及其原理有星形接线、三角形接线、Y-△接线和Y-△变压器接线。

不同的接线方式适用于不同的场合，能够满足不同的电气设备和电路的需求。

通过合理选择和应用主接线方式，可以实现电能的平衡分配和稳定供电，保证电气系统的正常运行。

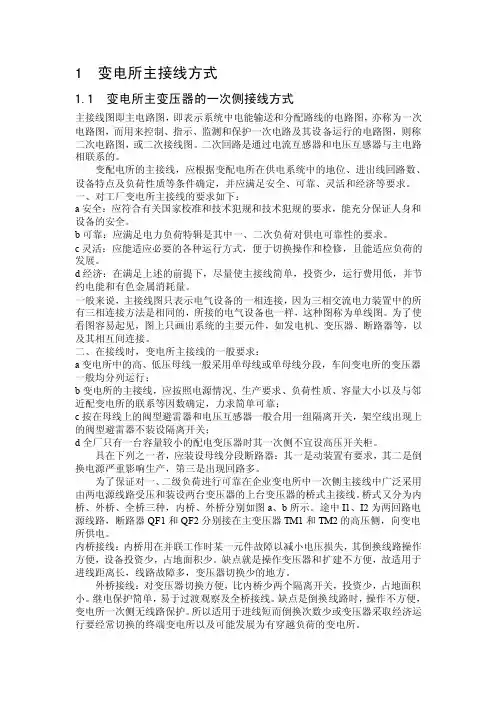

1 变电所主接线方式1.1 变电所主变压器的一次侧接线方式主接线图即主电路图，即表示系统中电能输送和分配路线的电路图，亦称为一次电路图，而用来控制、指示、监测和保护一次电路及其设备运行的电路图，则称二次电路图，或二次接线图。

二次回路是通过电流互感器和电压互感器与主电路相联系的。

变配电所的主接线，应根据变配电所在供电系统中的地位、进出线回路数、设备特点及负荷性质等条件确定，并应满足安全、可靠、灵活和经济等要求。

一、对工厂变电所主接线的要求如下：a安全：应符合有关国家校准和技术犯规和技术犯规的要求，能充分保证人身和设备的安全。

b可靠：应满足电力负荷特辑是其中一、二次负荷对供电可靠性的要求。

c灵活：应能适应必要的各种运行方式，便于切换操作和检修，且能适应负荷的发展。

d经济：在满足上述的前提下，尽量使主接线简单，投资少，运行费用低，并节约电能和有色金属消耗量。

一般来说，主接线图只表示电气设备的一相连接，因为三相交流电力装置中的所有三相连接方法是相同的，所接的电气设备也一样，这种图称为单线图。

为了使看图容易起见，图上只画出系统的主要元件，如发电机、变压器、断路器等，以及其相互间连接。

二、在接线时，变电所主接线的一般要求：a变电所中的高、低压母线一般采用单母线或单母线分段，车间变电所的变压器一般均分列运行；b变电所的主接线，应按照电源情况、生产要求、负荷性质、容量大小以及与邻近配变电所的联系等因数确定，力求简单可靠；c按在母线上的阀型避雷器和电压互感器一般合用一组隔离开关，架空线出现上的阀型避雷器不装设隔离开关；d全厂只有一台容量较小的配电变压器时其一次侧不宜设高压开关柜。

具在下列之一者，应装设母线分段断路器：其一是动装置有要求，其二是倒换电源严重影响生产，第三是出现回路多。

为了保证对一、二级负荷进行可靠在企业变电所中一次侧主接线中广泛采用由两电源线路受压和装设两台变压器的上台变压器的桥式主接线。

桥式又分为内桥、外桥、全桥三种，内桥、外桥分别如图a、b所示。

变压器yd接法
变压器Yd接法是指将变压器的高压绕组与低压绕组都接在Y形结构的接线盒中，通常用于配电系统中。

这种接法能够将电压从高电压向低电压转变，使得电力输送更加安全稳定。

在变压器Yd接法中，高压绕组的每相线圈之间两两串联，形成Δ形结构，而低压绕组的每相线圈则是星形接法。

首先，变压器Yd接法的原理是通过高压绕组和低压绕组之间的电磁感应，实现电压的降低或升高。

高压绕组的每相线圈之间串联，低压绕组的每相线圈则是星形接法，通过电磁感应实现电压的传递和转换。

在变压器Yd接法中，需要注意的是高压绕组的绕组电压之间不能串联，否则会导致高压绕组的电压过高，从而损坏变压器。

同时，低压绕组的每相线圈之间也不能串联，否则会影响电压的平衡，降低变压器的效率和性能。

变压器Yd接法的优点是可以实现电压的升降转换，适用于不同电压等级的配电系统。

同时，Yd接法可以实现电压的平衡，提高电力系统的稳定性和可靠性。

总的来说，变压器Yd接法是一种常用的接线方式，能够实现电压的转换和传递，提高电力系统的效率和性能。

在实际应用中，需要根据具体的电压等级和负载要求来选择合适的变压器接法，确保电力系统的安全稳定运行。

牵引变电所的供电方案与接线方式我国现行的牵引变电所供电方式绝大多数为三相－两相制式，即其原边取自电力系统的110kV 或220kV 三相电压，次边向两个单相供电臂馈电，其母线额定电压为27.5kV 或55kV 。

对于三相YN,d11或V ,v 接线的牵引变电所，次边两相电压的相别是原边三个相（或线）电压相别三中取二的某种组合；而对于平衡变压器，经变压器的变换，次边形成大小相等而相位相互垂直的两相电压。

从广义的角度上讲，牵引变压器原次边之间除了有电压的变换外，还有电流和阻抗变换，可称为系统变换，如 通过系统变换，可以获得一次侧的电力系统、牵引变压器的等值电路模型，或二次侧的电力系统、牵引变压器等值电路模型。

这两个等值电路模型对于牵引供电系统的电气分析十分方便、有用，如用于电压损失，故障分析，电能计量，负序含量，谐波水平等计算。

（一）纯单相接线变压器电力机车是单相交流负荷，显然，牵引变电所采用单相变压器最为直观、简单，单相牵引变压器和一般的单相变压器不同，一般单相变压器，都是一端接高压，另一端接地或接中性点，故可采用分级绝缘，而单相牵引变压器的高压绕组两端都接高压，故对地的绝缘要求相同，故采用全绝缘。

单相牵引变电所中的两台变压器并联接线完全一样。

两台变压器的高压绕组金额相同的两相，地压绕组的一端接母线，同时供给变电所的两个臂的负荷。

相邻两段接触网绝缘分开，既利于缩小事故停电范围，又提高了供电的灵活性。

低压....A B C οαβ⇔绕组的另一端与接地网和钢轨以及回流线可靠连接，以便使钢轨、回流线中的负荷电流以及地中电流流回变压器。

纯单相接线的主要优点是变压器的容量利用率为100%，且变电所的主接线简单，设备少、占地面积小，缺点是在三相系统形成较大的负序电流，为了减少负序电流对系统的影响，各变电所变压器高压绕组所结相序依次轮换，即所谓换相连接。

纯单相接线的另一个缺点是不能实现双边供电，并且变电所无三相电源，变电所的所用电须由附近地方电网引入。

变压器出线连接标准
变压器的出线连接标准主要有两种：星形连接和三角形连接。

1. 星形连接（Y连接）：
在星形连接中，变压器的三相输入线依次连接到变压器的三个相端，而三相出线则连接在共同连接点上。

这种连接方式可以提供相对较高的线电压，适合用于长距离输电。

2. 三角形连接（Δ连接）：
在三角形连接中，变压器的三相输入线通过直接连接到变压器的三个相端形成一个闭合的三角形回路，而三相出线则连接在每个相之间。

这种连接方式可以提供相对较低的线电压，适合用于较小范围的配电系统。

需要注意的是，变压器的出线连接标准可能会根据具体情况而有所变化，因此在安装和连接变压器时，应该严格按照变压器的制造商提供的相关标准进行连接，以确保安全和正常运行。

变压器的分类和联结方式
变压器是电气工程中常用的电气设备，根据其用途和结构特点，可以进行多种分类。

首先，按照用途和工作原理的不同，变压器可
以分为功率变压器和特殊变压器。

功率变压器用于改变电压大小，
包括升压变压器和降压变压器；特殊变压器包括整流变压器、焊接
变压器、调压器等，用于特定的电气设备和工艺。

其次，根据变压器的冷却方式，可以将变压器分为干式变压器
和油浸式变压器。

干式变压器采用空气作为绝缘介质，适用于一些
特殊场合，如高湿度、易燃易爆场所；油浸式变压器则采用绝缘油
浸泡绕组，具有良好的绝缘性能和散热性能，适用于大型变压器和
高压变压器。

此外，根据变压器的结构和接线方式，可以将变压器分为三种
联结方式，Y-Δ联结、Y-Y联结和Δ-Δ联结。

Y-Δ联结适用于中
小型变压器，具有良好的性能和可靠性；Y-Y联结适用于中小型变
压器，结构简单，维护方便；Δ-Δ联结适用于大型变压器，能够
承受较大的负载变化。

总的来说，变压器的分类和联结方式涉及到其用途、结构和工
作原理等多个方面，不同的分类和联结方式适用于不同的场合和工程需求，工程师在选择和设计变压器时需要综合考虑各种因素，以确保其安全可靠地运行。

变压器接法详解常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

（一）变压器接线组别变压器的极性标注采用减极性标注。

减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“•”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。

变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。

分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。

变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。

由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11接线中，奇次谐波电流可在高压绕组内环流，这样铁芯中的磁通为正弦波，不会产生前者的损耗。
