石墨聚苯板外墙保温技术交底

石墨聚苯板外墙保温技术交底一、概述石墨聚苯板外墙保温技术是采用石墨聚苯板作为保温材料，加固外墙，提高外墙的保温性能。

该技术不仅提高了房屋的保温性能，还可以有效地节省能源和降低建筑的能源消耗。

二、工程流程1.首先，进行工程前的调查和勘察工作。

通过对现场进行调研，了解墙体的材料和结构特点。

2.根据墙体结构，选择合适的保温材料和厚度，并确定保温层的位置和尺寸。

3.对墙体进行清洗和处理，使其干净整洁。

4.在保温层上涂抹聚合物水泥浆，并将石墨聚苯板粘贴到保温层上。

在石墨聚苯板之间填充胶水，以确保保温层的完整性和牢固性。

5.在石墨聚苯板上贴网格布，再次涂抹聚合物水泥浆，从而形成一个坚固的外墙保温层。

6.最后，进行抹面处理，使保温层与墙面完全融合，达到美观牢固的效果。

三、注意事项1.在施工过程中，必须严格按照施工规范执行，确保施工质量。

2.确保施工现场的安全。

施工人员应佩戴安全带，并在施工现场设立警示标志。

3.施工过程中注意环保，确保不会对环境造成污染。

4.施工结束后，必须对施工现场进行清理，并妥善处理施工废料。

四、优点和应用范围石墨聚苯板外墙保温技术具有以下优点：1.保温性能良好，可大幅度提高墙体保温性能。

2.施工简单、快速、方便，降低了人工费用和时间成本。

3.可根据不同墙体材料和结构采用不同的保温材料和厚度，提高施工的灵活性。

4.耐久性好，维修成本低，减少了后期维护的费用和工期。

石墨聚苯板外墙保温技术适用范围广泛，可应用于建筑物的外墙、屋顶、地面等部位的保温工程。

特别是在北方地区、高层建筑、钢结构建筑等需要高效保温的场所更加适用。

五、总结石墨聚苯板外墙保温技术是一种可靠的保温技术，在建筑节能和环保方面有着重要的作用。

在实际应用中，必须严格按照施工规范，确保施工质量和人员安全，以达到良好的保温效果和美观的外观效果。

保温板错缝及转角示意图
）在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的
”型进行铺贴，不得拼贴，窗口上端
左右。

拼缝距洞口四周距离
）檐沟部位的上下及侧面应采用石墨模塑聚苯板整体包覆。

）基层墙面上保温系统的抹面层应延伸到空调机搁板上下表面的圆弧，并附加耐碱玻纤网格布增强处理；
）空调机搁板饰面层上表面宜向外有不小于6﹪的泛水坡度；
）墙身变形缝的金属盖缝板应在石墨模塑聚苯板粘贴前按设计定位，并采用塑料锚栓将其牢固地固定在基层墙体上；
）在墙身变形缝内填塞双面涂抹胶粘剂的难燃型膨胀聚苯板。

填缝深度应大于缝宽。

聚苯板外墙保温技术交底咱就说这聚苯板外墙保温技术，那可是建筑施工里相当重要的一环！我记得有一次，我去一个正在施工的工地，那时候正赶上做聚苯板外墙保温这部分。

我看到工人们热火朝天地忙碌着，心里就想着，这活儿可得精细着来，稍有差错，那保温效果可就大打折扣啦。

先来说说这聚苯板的选择吧。

这聚苯板可不能随便挑，得选那种密度合适、导热系数低、吸水率小的。

你要是选了质量不过关的，就好比冬天穿了件漏风的棉袄，能保暖才怪呢！而且啊，聚苯板的尺寸也得量好了，要跟外墙的面积匹配，不然拼拼凑凑的，多难看，还影响保温效果。

施工的时候，基层墙面得处理干净，不能有灰尘、油污啥的。

就像咱们做饭前得把灶台擦干净一样，不然做出的饭能好吃吗？然后呢，粘结砂浆得涂抹均匀，聚苯板贴上去得稳稳当当，不能有鼓包、翘起的地方。

我看到有个小师傅，干活儿有点着急，聚苯板贴得歪歪扭扭的，被老师傅一顿批评，又重新返工。

这就告诉咱们，做事儿可不能毛躁，得一步一个脚印。

还有啊，固定聚苯板的锚固件也有讲究。

数量要够，位置要准，就像钉扣子一样，钉少了或者钉歪了，衣服能穿得舒服吗？在拼接聚苯板的时候，得把缝隙处理好，用密封胶封严实了，不能让风啊、雨啊从缝里钻进去。

再说说这防护层。

抹面砂浆得均匀平整，玻纤网得铺得服服帖帖，不能有褶皱。

这就好比给外墙穿上了一层结实的防护服，保护着聚苯板，也保护着咱们的房子。

最后完工的时候，一定要仔细检查一遍。

看看有没有遗漏的地方，有没有裂缝，保温效果达不达标。

这就像是考试交卷前的检查，可不能马虎。

总之，聚苯板外墙保温这技术，看着简单，其实里面的门道多着呢。

每一个环节都得认真对待，才能保证咱们的房子冬天暖乎乎，夏天凉飕飕。

希望大家都能把这活儿干漂亮，让咱们住的房子都舒舒服服的！。

表C2-1工程名称********项目交底日期2014年月日施工单位*****建筑工程有限公司分项工程名称装修工程交底提要外墙石墨聚苯保温板施工2）、固定件参考数量：涂料面层每平方米约 4个；面砖面层每平方米约 6 -7个；防火隔离带打钉每50-60公分一个，每块板不少于两个锚固件。

洞口四周及阳角处锚固件距边缘200mm，间距300mm。

3）、锚栓安装后，塑料圆盘不应高出石墨聚苯板面，如有应进行扩孔处理；4、打底1）、正常情况下保温板粘贴完24小时后，可以对保温板缝（2mm以上）及板面缺陷处进行修补处理。

所有板缝必须在做防护面层之前用聚苯板窄条加以修补。

2）、在对保温板面层修补完成后，必须对保温基面进行整体检查，并打磨找平，严格控制保温板基层的平整度和垂直度。

3）、对于空调板预留的洞口处，套管与保温板间空隙需打发泡胶处理。

4）、保温板打磨处理完的要求如下：保温层允许偏差项次项目允许偏差（mm）检验方法审核人交底人接受交底人表C2-1工程名称********项目交底日期2014年月日施工单位*****建筑工程有限公司分项工程名称装修工程交底提要外墙石墨聚苯保温板施工1 表面平整 4 2m靠尺、直尺2 阴，阳角垂直 4 2m拖线板3 阴，阳角方正4 200mm方尺4 立面垂直度 4 2m靠尺、直尺5 板块间高差（含接茬高差） 1 钢尺5、抹聚合物砂浆底层将聚合物砂浆均匀地抹在石墨聚苯板上，厚度约2mm。

6、粘贴玻璃纤维网格布、挂镀锌网片1）、先在门窗洞口四角加一层网格布进行加强，洞口四角网格布尺寸为300mm×200mm 与大墙面的网格布搭接在门窗口周边的加强网格布之上；洞口四周及大角处应保证两层网格布包角，钢丝网墙面顺序为：翻包或正包玻纤网一道铺钢丝网正包网格布一道。

2）、对于门窗口及其它洞口四周的石墨聚苯板端头应用网格布和粘结砂浆将其包住，也只在此时，允许石墨聚苯板端边处抹粘结砂浆；审核人交底人接受交底人表C2-1工程名称********项目交底日期2014年月日施工单位*****建筑工程有限公司分项工程名称装修工程交底提要外墙石墨聚苯保温板施工3）、将大面积网格布沿长度、水平方向绷直绷平，注意将网格布弯曲的一面朝里，用抹子由中间向上，下两边将网格布抹平，使其紧贴底层聚合物砂浆，网格布搭接宽度不小于100mm，局部搭接处可用聚合物砂浆补充原底层砂浆的不足处，不得使网格布皱褶空鼓、翘边；钢丝网做法同玻纤网，只是应用锚固件的双层垫片夹住钢丝网，搭接宽度不小于80mm。

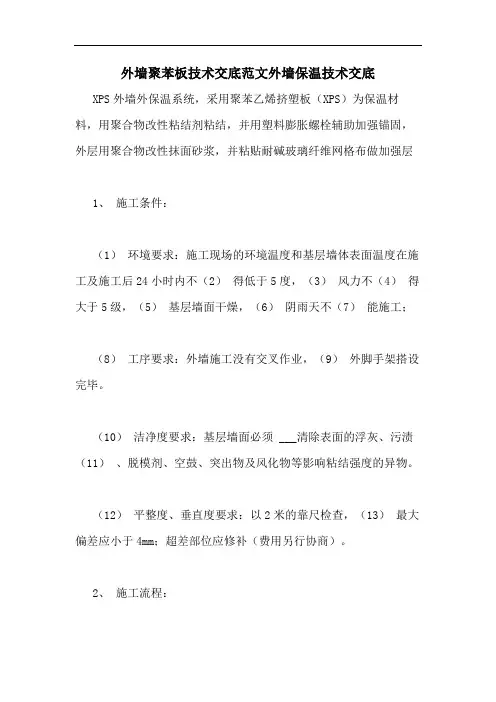

外墙聚苯板技术交底范文外墙保温技术交底XPS外墙外保温系统，采用聚苯乙烯挤塑板（XPS）为保温材料，用聚合物改性粘结剂粘结，并用塑料膨胀螺栓辅助加强锚固，外层用聚合物改性抹面砂浆，并粘贴耐碱玻璃纤维网格布做加强层1、施工条件：（1）环境要求：施工现场的环境温度和基层墙体表面温度在施工及施工后24小时内不（2）得低于5度，（3）风力不（4）得大于5级，（5）基层墙面干燥，（6）阴雨天不（7）能施工；（8）工序要求：外墙施工没有交叉作业，（9）外脚手架搭设完毕。

（10）洁净度要求：基层墙面必须 ___清除表面的浮灰、污渍（11）、脱模剂、空鼓、突出物及风化物等影响粘结强度的异物。

（12）平整度、垂直度要求：以2米的靠尺检查，（13）最大偏差应小于4mm；超差部位应修补（费用另行协商）。

2、施工流程：3、施工方案：：（1）基层处理：按要求处理基层达到上述要求：（2）平整度、垂直度修正：根据上道工序设置的垂直控制线，（3）以线坠、2米靠尺分层、分段查找混凝土墙面的平整和垂直度，（4）以最小修补量为原则确定超差的部位，（5）并及时通知总包方修正；（6）安装挤塑板：调制聚合物改性粘结剂；见使用说明书，（7）粘结剂应随用随调，（8）新调制的粘结剂应置5分钟后使用，（9）一次调制的粘结剂应在2小时内使用完毕；粘结方法采用环法粘结，（10）用抹刀将粘接材料粘贴涂抹在挤塑板上，（11）涂好后立即将挤塑板贴在墙面上，（12）动作要快，（13）防止粘结剂结皮失去粘性；粘贴好挤塑板后应用2米靠尺均匀压平，（14）板间紧密结合，（15）及时清理挤出的粘结剂；上下两排挤塑板应竖向错位粘贴；在门窗洞口及拐角处应事先排尺，（16）保证竖向错位的拐角顺直、垂直；脚手眼处预留200X200mm尺寸作后修补；（17）安装固定件；待挤塑板粘贴完毕36小时后，（18）即可安装固定件；采用塑料膨胀锚螺栓同（19）基层锚定即可达进一步可靠连接，（20）固定件具体安装数量；7层以下采用4个/平方米，（21）锚固深度≮50+5mm；门窗洞口、阳角边缘应加固处理，（22）水平、垂直间距≮500mm，（23）距基层边缘≮60mm;（24）填缝：以15～20 mm厚，（25）等逢宽的同（26）等材料填堵分格缝；挤塑板接缝不（27）平整处应用粗砂纸打磨，（28）打磨动作应做轻柔的圆周运动（29）抹聚合物改性抹面砂浆：配置聚合物砂浆要求同（30）（4），（31）将聚合物抹面砂浆均匀地抹在挤塑板上，（32）厚度约1.5-2.0mm;（33）埋贴网格布：将大面网格布沿水平方向绷平，（34）并将弯曲的一面朝里，（35）用抹子由中间向上、下两边将网格布抹平，（36）使其紧贴底层聚合物砂浆；网格布左右搭接宽≮100 mm，（37）上下搭接≮80 mm，（38）局部搭接处可用聚合物砂浆修补，（39）但不（40）得出现网格布皱摺、空鼓、翘起；门窗洞口、阴阳角及特殊部位的连接见节点详图；脚手眼处加长预留200X200 mm网格布作后修补；（41）抹面层聚合物砂浆二道：特网格布埋贴完毕，（42）第一道聚合物面层砂浆不（43）粘手时抹二道聚合物面层砂浆，（44）抹灰厚度以盖住网格布为准，（45）不（46）得出现网眼，同（47）时确保表面的平整性，（48）约1.0-1.5 mm厚度左右，（49）最终聚合物改性面层砂浆保护层的总厚度达到3 mm左右；（50）补洞及修理：根据洞口的形状现加工一块同（51）洞口相同（52）的XPS板，（53）根据该处砂浆厚度在XPS板面布满聚合物砂浆，（54）填入洞口，（55）填堵后应使面层平整，（56）必要时可打磨；修补后粘贴网格布抹表面聚合物砂浆，（57）要求同（58）前；三、文明施工：现场施工人员严格按照文明施工准则进行操作，保证做到工完场清，不同材料分类固定存放；施工过程中根据当天施工内容合理利用施工场地，工具材料不乱扔乱放；尊重和服从业主、监理和总包方的现场监督和指导。

聚苯板外墙外保温技术交底随着建筑行业的发展，聚苯板外墙外保温技术应用越来越广泛。

本文将介绍聚苯板外墙外保温技术的基本原理、施工工艺及注意事项。

1. 基本原理聚苯板外墙外保温技术是将聚苯板作为保温材料，固定在建筑外墙表面，形成一层保温层。

其基本原理是通过聚苯板的导热系数低，能够减少室内热量向外散失，提高建筑的保温性能。

2. 施工工艺2.1 预处理在施工之前，必须对外墙进行清洁，并检查外墙表面是否存在裂缝、空鼓等问题。

如有问题，必须先修复修补。

2.2 材料准备聚苯板外墙外保温所需的材料包括聚苯板、胶粘剂和固定件等。

这些材料必须符合相关标准，并在施工现场进行验收。

2.3 聚苯板安装首先，将胶粘剂均匀涂抹在聚苯板的表面。

然后，将聚苯板按照一定的规格和要求固定在外墙表面。

安装过程中要确保聚苯板之间的接缝处紧密结合，无空隙。

2.4 整体测量聚苯板安装完成后，需要进行整体测量，确保安装的平整度和垂直度符合要求。

3. 注意事项3.1 施工环境聚苯板外墙外保温必须在适宜的施工环境下进行，避免在高温、低温或潮湿环境下施工。

3.2 施工质量施工过程中要严格按照相关技术规范进行操作，确保施工质量。

特别是在聚苯板安装和固定过程中，要注意使用合适的胶粘剂和固定件，以保证安装牢固。

3.3 安全措施在施工过程中，必须做好安全措施，如佩戴合格的安全防护用品，避免发生意外。

以上就是聚苯板外墙外保温技术的基本原理、施工工艺及注意事项。

通过正确的施工和维护，聚苯板外墙外保温技术能够有效提升建筑的保温性能，提高室内舒适度。

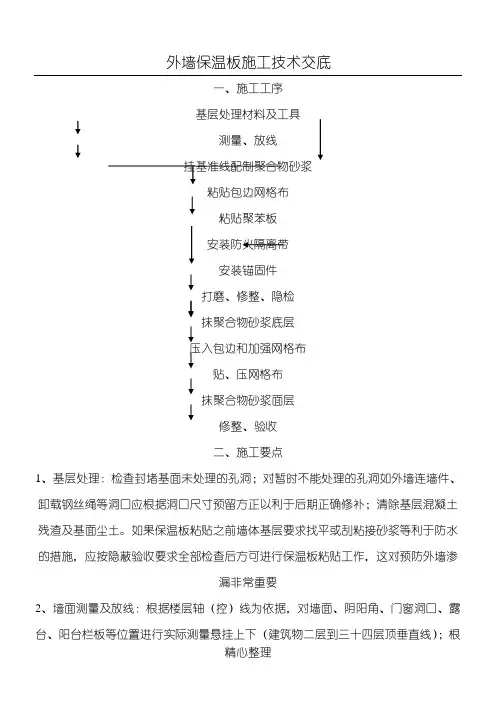

外墙保温板施工技术交底一、施工工序基层处理材料及工具测量、放线挂基准线粘贴包边网格布粘贴聚苯板安装防火隔离带安装锚固件打磨、修整、隐检抹聚合物砂浆底层压入包边和加强网格布贴、压网格布抹聚合物砂浆面层修整、验收二、施工要点1、基层处理：检查封堵基面未处理的孔洞；对暂时不能处理的孔洞如外墙连墙件、卸载钢丝绳等洞口应根据洞口尺寸预留方正以利于后期正确修补；清除基层混凝土残渣及基面尘土;如果保温板粘贴之前墙体基层要求找平或刮粘接砂浆等利于防水的措施,应按隐蔽验收要求全部检查后方可进行保温板粘贴工作,这对预防外墙渗漏非常重要2、墙面测量及放线：根据楼层轴控线为依据,对墙面、阴阳角、门窗洞口、露台、阳台栏板等位置进行实际测量悬挂上下建筑物二层到三十四层顶垂直线；根据楼层室内50水平控制线在每层一般在窗台下设置贯通的水平控线;门窗洞口控线根据洞口粉刷成型尺寸进行悬挂其中洞口下口应比成型尺寸低20mm,内粉班组依据保温板定型尺寸进行粉刷锁口,锁口尺寸由保温班组负责控制,洞口处预留的外墙网格布待内粉锁口后再进行内包,内包时网格布若有损毁应重新补粘搭接不少于250的网格布3、包边网格布：聚苯板在安装墙面时应在上、下、左、右顶点含门窗洞口、伸缩缝、露阳台等位置要预先粘贴包边网格布位置在外墙面网格布内侧,网格布宽度一般为板厚+200mm;4、聚苯板涂抹粘接胶：根据现场材料一般尺寸为9001200mm,在聚苯板的四周设置不小于100mm宽的粘接胶尤其在门窗洞口处洞口四周必须保证施工质量以防止渗水隐患,中间部位设置点式粘接胶以梅花形布置,粘接胶涂抹面积不小于该块板面积的40%；板在阳角位置设置马牙槎形式一咬一压；粘板时应轻柔挤压版面,并随时检查板的平整度,没粘完一块板应用工具将相邻版面拍平及时清理挤压出来的粘接胶；在粘贴聚苯板之前应预先排列模块严禁出现上下通缝,竖缝应相互错开；粘贴时如墙面局部出现超差现象如在可调整情况下可以用粘接胶或聚苯板适量调整,如无法调整应及时通知楼号技术人员,严禁野蛮施工；根据图纸要求在每楼层交接位置设置A级防火隔离带,防火隔离带要求水平贯通满粘设置,以满足防火要求;5、聚苯板局部修整：板面平整度一般控制在2--3mm以内,如局部超出可以用纱布或整修机具轻轻磨平;6、锚固件安装：当聚苯板安装达到12小时后,即可安装锚固件并宜在24小时内完成,在板与板交接点用电钻电锤进行打孔,孔深入墙不小于50mm；锚固件每平方安装不少于8个并应参考图集布置要求其中所有保温板“丁”字交接口必须设锚固件;为保证外墙饰面平整度要求应做到：锚固件安装后不允许凸出保温板表面,如安装后出现局部平整度不符合要求时应及时修补或在施工抹面砂浆时找平7、根据图纸要求比例进行拌合聚合物砂浆,砂浆搅拌应根据实际工程量及工作时间拌制,严禁浪费原材料;将拌合好的砂浆抹与安装好的版面上,厚度一般为2---3mm;8、贴压网格布：墙身阴阳角处两侧网格布应双向绕角相互搭接各侧搭接搭接宽度不少于200mm；门窗洞口四角处设置400200的加强网格布,在洞口直角处沿45度方向设置网格布；所有的加强网格布必须在大面积网格布的内层;粘贴网格布时应沿水平方向绷平,平整地贴于板面的聚合物砂浆表面由中间向上下、向两边将网格布压入砂浆中,要求网格布压实平整不得有起皱、外露等现象；网格布左右搭接尺寸不小于100mm,上下搭接不小于80mm 并且搭接位置距防火隔离带不少于200mm;9、网格布设置完成在底层砂浆终凝以前进行面层砂浆罩面,厚度一般为1----2mm,以刚罩住网格布为宜,罩面应满足外墙饰面要求的平整要求尤其是阳角应方正并保证水平顺直或竖向垂直;如施工不及时底层砂浆已经凝固应做界面处理以后方可进行面层砂浆抹面;三、验收标准聚苯板安装允许偏差和检验方法保温板面层的允许偏差和检验方法上述如有不足之处按照现行规范进行验收;备注：根据施工合同乙方应在粉刷完成后对外墙窗洞口下侧另行上翻耐碱玻纤网格布及抗裂砂浆抹面,保证窗台防水渗透;交底人：接底人：。

石墨聚苯板外墙保温技术交底工程名称交底部位外墙保温工程编号日期2015-05-7放置2-5分钟，再进行二次搅拌，即可施工。

2.4 粘结石墨聚苯板本工程所采用石墨聚苯板的尺寸为1200×600×44（mm）、1200×600×62（mm）。

非标准尺寸或局部不规则现场裁切，确保切口与板面垂直，墙面边角处石墨聚苯板尺寸大于300mm。

（1）聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2 板长，局部最小错缝不得小于200mm。

如下图所示:（2）聚苯板的粘贴应从细部节点（如飘窗、阳台、工程名称交底部位外墙保温工程编号日期2015-05-7合物粘结砂浆灰饼，如下图所示（6）用条点法涂好聚合物砂浆的聚苯板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。

贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。

（7）聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。

每贴完一块，要及时清除板四周挤出的工程名称交底部位外墙保温工程编号日期2015-05-7 施工。

2.5 安装锚固栓（1）聚苯板粘结牢固后，应在8～24h内安装固定件，按照方案要求的位置用冲击钻钻孔，要求钻孔深度进入基层墙体内30mm（有抹灰层时，不包括抹灰层厚度）。

（2）固定件个数按照每平方米2-3个,下图所示要求放置，任何面积大于0.1m2的单块板必须加固定件，且每块板添加数量不小于4 个。

（3）操作时，自攻螺栓需拧紧，使用根部带切割刀工程名称交底部位外墙保温工程编号日期2015-05-7（3）将大面网格布沿长度、水平方向绷直绷平。

注意将网格布弯曲的一面朝里放置，开始大面积的埋贴，网格布左右搭接宽度100mm，上下搭接宽度80mm；不得使网格布褶皱、空鼓、翘边。

外墙聚苯板保温施工技术交底一、施工准备：1、技术准备：1.1、技术人员熟悉图纸，对结构层外立面尺寸进行分解，制定聚苯板的拼装排版方案，水平分格缝设于结构层面。

1.2、确定施工顺序：墙体表面处理-准备安装时所需配件-分层安装托架-布置胀栓-抹抗裂砂浆-外饰面层。

1.3 、组织施工技术人员进行岗前培训，了解材料特性，参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安全技术交底。

2、材料准备2.1 保温板要求：保温板为难燃型膨胀聚苯板，厚度为30mm ，阻燃等级B1级，容重18 (18〜22)kg /m3,导热系数w 0.041w/ 〃，且自生产之日起。

外保温板进场验收，经项目技术、质检、甲方、监理同意后方可使用。

2.2、聚合物抗裂砂浆：拉伸粘接强度为.10可操作时间＞2h。

2.3机械锚固件：规格8*120单个锚栓抗拉承载力为.30单个锚栓对系统传热增加值w0.004W/( m2.k)。

2.4耐碱网布：规格5*5 耐碱断裂强力身50,单位面积质量羽30g/m2。

3、机具准备主要机具包括磅秤、电热丝切割器、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m 靠尺等。

4、作业条件4.1、外墙保温施工首先应在基层使用质量验收合格后进行4.2、外保温板放样：依据施工图纸，按放样图进行现场安装。

4.3、墙体螺杆眼堵洞完毕，各专业隐检验收合格4.4、作业环境温度不低于5C,风力不大于5级，风速不大于5m/s ，夏天应避免阳光暴晒，雨天不能施工。

二、施工工艺1、工艺流程：外墙保温施工顺序为：基层清理验收-板材（处理）粘贴-打磨-贴网-抹面从上往下。

具体施工流程如下图所示。

操作程序见下图：基层清理I打磨、开槽锚固件安装I---------------- ［配面层砂浆抹底层砂浆I, I ,压入翻包及增强网格布■ 「，贴网格布并将网格布压入砂浆・I・抹面层砂浆I ---------------- 1隐检修补、验收■ I装饰面2、外墙保温施工要点：(1)基层清理：清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等。

外墙保温板施工技术交底一、施工工序基层处理材料及工具测量、放线挂基准线配制聚合物砂浆粘贴包边网格布粘贴聚苯板安装防火隔离带安装锚固件打磨、修整、隐检抹聚合物砂浆底层压入包边和加强网格布贴、压网格布抹聚合物砂浆面层修整、验收二、施工要点1、基层处理：检查封堵基面未处理的孔洞；对暂时不能处理的孔洞如外墙连墙件、卸载钢丝绳等洞口应根据洞口尺寸预留方正以利于后期正确修补；清除基层混凝土残渣及基面尘土。

如果保温板粘贴之前墙体基层要求找平或刮粘接砂浆等利于防水的措施，应按隐蔽验收要求全部检查后方可进行保温板粘贴工作，这对预防外墙渗漏非常重要2、墙面测量及放线：根据楼层轴（控）线为依据，对墙面、阴阳角、门窗洞口、露台、阳台栏板等位置进行实际测量悬挂上下（建筑物二层到三十四层顶垂直线）；根据楼层室内50水平控制线在每层（一般在窗台下）设置贯通的水平控线。

门窗洞口控线根据洞口粉刷成型尺寸进行悬挂（其中洞口下口应比成型尺寸低20mm），内粉班组依据保温板定型尺寸进行粉刷锁口，锁口尺寸由保温班组负责控制，洞口处预留的外墙网格布待内粉锁口后再进行内包，内包时网格布若有损毁应重新补粘搭接不少于250的网格布3、包边网格布：聚苯板在安装墙面时应在上、下、左、右顶点（含门窗洞口、伸缩缝、露阳台等位置）要预先粘贴包边网格布（位置在外墙面网格布内侧），网格布宽度一般为板厚+200mm。

4、聚苯板涂抹粘接胶：根据现场材料一般尺寸为900*1200mm，在聚苯板的四周设置不小于100mm宽的粘接胶（尤其在门窗洞口处洞口四周必须保证施工质量以防止渗水隐患），中间部位设置点式粘接胶以梅花形布置，粘接胶涂抹面积不小于该块板面积的40%；板在阳角位置设置马牙槎形式一咬一压；粘板时应轻柔挤压版面，并随时检查板的平整度，没粘完一块板应用工具将相邻版面拍平及时清理挤压出来的粘接胶；在粘贴聚苯板之前应预先排列模块严禁出现上下通缝，竖缝应相互错开；粘贴时如墙面局部出现超差现象如在可调整情况下可以用粘接胶或聚苯板适量调整，如无法调整应及时通知楼号技术人员，严禁野蛮施工；根据图纸要求在每楼层交接位置设置A级防火隔离带，防火隔离带要求水平贯通满粘设置，以满足防火要求。

工程编号日期2015-05-7（1）聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2 板长，局部最小错缝不得小于200mm。

如下图所示:（2）聚苯板的粘贴应从细部节点（如飘窗、阳台、挑檐）及阴、阳角部位开始向中间进行。

施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度，并要求事先用墨斗弹好底边水平线及100mm 控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。

（3）粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。

当板间缝隙大于2mm时，须用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。

（4）按照事先排好的尺寸，从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。

如下图所示:工程编号日期2015-05-7聚苯板转角排板示意图（5）首层聚苯板满粘于外墙,其他楼层聚苯板用抹子在每块聚苯板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm；注意在聚苯板的侧面留设50mm×5mm 宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。

然后再在聚苯板上抹8 个厚10mm ,φ100 的圆形聚合物粘结砂浆灰饼，如下图所示（6）用条点法涂好聚合物砂浆的聚苯板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。

贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。

（7）聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。

每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因聚苯板切割不直形成缝隙，要用木锉锉直后再张贴。

工程名称********** 交底日期2015年4月18日施工单位********项目部分项工程名称交底提要外墙保温技术交底交底内容：一、施工准备：1、技术准备：1.1、技术人员熟悉图纸，对结构层外立面尺寸进行分解，制定聚苯板的拼装排版方案，水平分格缝设于结构层面。

1.2、确定施工顺序：墙体表面处理→准备安装时所需配件→分层安装托架→布置胀栓→抹抗裂砂浆→外饰面层。

1.3、组织施工技术人员进行岗前培训，了解材料特性，参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安全技术交底。

2、材料准备2.1保温板要求：保温板为难燃型膨胀聚苯板，厚度为30mm，阻燃等级B1级，容重18（18～22）㎏/m3,导热系数≤0.041w/㎡，且自生产之日起。

外保温板进场验收，经项目技术、质检、甲方、监理同意后方可使用。

2.2、聚合物抗裂砂浆：拉伸粘接强度≥0.10 可操作时间≥2h。

2.3机械锚固件：规格8*120 单个锚栓抗拉承载力≥0.30 单个锚栓对系统传热增加值≤0.004W/( m2.k)。

2.4耐碱网布：规格5*5 耐碱断裂强力≥750 , 单位面积质量≥130g/m2。

3、机具准备主要机具包括磅秤、电热丝切割器、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。

4、作业条件4.1、外墙保温施工首先应在基层使用质量验收合格后进行4.2、外保温板放样：依据施工图纸，按放样图进行现场安装。

4.3、墙体螺杆眼堵洞完毕，各专业隐检验收合格审核人交底人接受交底人工程名称 ********** 交底日期 2015年4月18日施工单位 ********项目部分项工程名称交底提要 外墙保温技术交底交底内容：审核人交底人接受交底人4.4、作业环境温度不低于5℃，风力不大于5级，风速不大于5m/s ，夏天应避免阳光暴晒，雨天不能施工。

石墨聚苯板技术交底外墙保温石墨聚苯板技术交底河北大元建业集团股份有限公司№：（津建安表22）说明：本工程为剪力墙结构，主体已施工完毕，外墙为后贴70mm厚石墨聚苯板，局部为粘贴30厚石墨聚苯板或30厚保温砂浆，石墨聚苯板耐火等级为级；每层设置防火隔离带，防火隔离带选用岩棉，饰面面层为外墙涂料。

、施工部署及准备、施工机具：外接电源设备、电动搅拌器、开槽器、云石机、电锤、冲击钻、手工锯、壁纸刀、螺丝刀、垫片、钢丝刷、刮刀、抹子、托线板、靠尺、墨斗、钢丝、线坠、油漆刷等。

、主要材料准备：满足施工生产的需要按时间段、分批进场、集中码放整齐；主要材料有：70mm厚石墨聚苯板、水泥砂浆、抗裂砂浆、膨胀螺栓、玻纤网格布、镀锌钢丝网等。

二、主要施工工艺流程及施工方法、施工工艺流程面层为外墙涂料的外墙保温做法：材料工具准备基层墙体交接检查材料工具准基层墙体交测量、放线基层清理、石墨聚苯板施工工艺：根据工程进度及现场情况，可分单组双向或双组同向流水作业，即单组安装石墨聚苯板由下到上施工，抹灰由上到下施工；常温施工时流水间隔12小时以基层处理彻底清除基层表面的浮灰、油污、脱模剂、空鼓及风化物等影响粘贴强度的材料。

对空鼓、脱层、孔洞、裂缝等基层质量缺陷进行修补，并达到相关标准；基层找平：用1：3水泥砂浆，用2m 靠尺检查最大偏差应小于2mm ；贴网格布并将网格布压入 抹面层抗裂砂浆 贴网格布并将网格布压入 验收 空调管、栏杆洞修补防冻剂及其它聚合物等。

严禁胶浆固定化后二次加水粉混用。

三，安装石墨聚苯板．石墨聚苯板切割用电热丝切割器或工具刀切割，长短边垂直；．网格布翻包：变形缝两侧、门窗孔洞边等处的石墨聚苯板上予贴窄幅网格布，翻包部分宽度约100mm；．条点法：用抹子在每块石墨聚苯板周边涂宽50mm从边缘向中间逐渐加厚专用粘结砂浆，最厚处达10mm然后再在石墨聚苯板上抹条形专用粘结砂浆，再进行粘贴。

．涂好聚合物砂浆的石墨聚苯板必须立即粘贴在墙面上，动作要迅速，以防止板长，局部最小错缝不得小于200mm；．石墨聚苯板与基体或基层粘结砂浆在铺贴压实后，砂浆的铺盖面积约占板面70%以上，粘结砂浆控制厚度为10±0.5mm以保证粘结牢固；．墙身拐角处，应先排好尺寸，按所需尺寸载切石墨聚苯板，并垂直错缝连接，保证墙身拐角处垂直完整；．粘贴墙身阳角及窗口两侧阳角时，应先弹出基准线作为控制阳角上下竖直的依据；门窗洞口四周采用整板拼接，不允许用碎板拼凑。

外墙石墨聚苯保温板施工技术交底引言随着节能环保意识的不断提高，建筑节能已成为当前建筑行业的一个重点领域。

建筑外保温系统在建筑节能中占有重要地位，而外墙保温材料的选择和施工技术也直接影响到建筑外墙保温效果和使用寿命。

本文介绍了外墙石墨聚苯保温板的施工技术和注意事项，以及其对保温效果的影响。

石墨聚苯保温板的特点石墨聚苯保温板是一种高性能保温材料，具有以下特点：•低导热系数：石墨聚苯保温板的导热系数较低，对保温效果有利。

•良好的保温性能：由于石墨聚苯保温板表面光滑，能够防止水分渗透，从而提高保温性能。

•高强度：石墨聚苯保温板的强度较高，适合在外墙保温系统中使用。

•环保：石墨聚苯保温板不含CFC、HCFC等有害物质，具有较好的环保性能。

因此，石墨聚苯保温板越来越受到建筑业的青睐，成为常用的保温材料之一。

施工准备工作1.工具准备：带刃铲子、扁铲、电动工具（电动钻、电锤、切割机）、黑板钉、捆扎带、掏粉机等。

2.清理基层表面：在基层表面上清除浮灰、油污、水泥渣等杂物，确保基层表面平整、干燥、无积尘。

3.基层处理：强度较差的基层需要进行处理，比如刨平、削平、打洞、补平等。

施工步骤1.粘贴网格布：将70g/m2网格布铺贴在保温板表面上，每块保温板上至少要铺贴两块网格布，垂直方向交叉铺设，靠边缘处多铺一些。

2.掺制胶浆：将建筑胶粉、石膏粉、水混合均匀，制成胶浆。

掺制比例为3:1:1（建筑胶粉:石膏粉:水），搅拌均匀后需要待用。

3.胶浆涂抹：将掺好的胶浆均匀涂抹在石墨聚苯保温板的背面，同时在建筑墙面上也要涂上一层胶浆。

4.粘贴保温板：将涂有胶浆的石墨聚苯保温板贴在涂过胶浆的建筑墙面上，用力按压，使其牢固粘贴。

5.连角处理：在构造部位和立面角处，用切割机将石墨聚苯保温板切成45度斜面，贴上保温板后，将构造部位和立面角处的网格布与相邻部位的网格布折叠，剪掉多余部分，用胶浆封闭填充石墨聚苯保温板两侧。

6.粘贴腰线：在石墨聚苯保温板的上部和下部粘贴防撞腰线，固定在墙面上。
