铁路信施工工艺及技术标准Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-信号工程施工技术及工艺标准一、室外电缆工程1）、挖电缆沟1.电缆经路选择在路基边坡坡脚外1米内,防护栏之内,遇特殊情况可选择在路肩上,但绝对不允许在铁路线路安全保护区外挖沟敷设电缆。
对因条件限制不能设在护网或围墙内的电缆,采取以下防护措施:在电缆沟上部安装警示板,并在其上加倍设置电缆标和警示牌密度。
2.电缆沟直、低平,沟内无石块和容易损伤电缆的杂物。
3.电缆沟深度:(1)站内路肩米(电缆曹防护、钢管防护地段沟深同),区间和路基下的站内电缆沟米。
(2)穿越股道、公路的沟深和引入电缆沟深度相同(股道下防护管上面距路基土面不得少于米)。
4.平行于股道的干线电缆距最近钢轨轨底的距离:(1)在线路外侧,应不少于2米(当路基宽度不够时,在保证轨底边缘与电缆的斜面距离不少于2米的原则下,此距离可减至不少于米。
(2)在线路间不少于米(线间距为米时,不得少于米)。
2）、电缆敷设:1.信号设备所采用的电缆规格、型号应符合设计文件规定。
2.电缆允许在任何水平差的径路上敷设,敷设时其弯曲半径应不少于:(1)全塑电缆为其外径10倍。
(2)铠装电缆为其外径15倍。
3.电缆敷设前应进行单盘测试,电缆敷设后及接续配线前,进行施工测试;接续配线前的测试数据,做为电缆隐蔽工程测试记录。
4.电缆应缓和的敷设在沟内,使其有一定的自然弯曲,其附加长度,一般包括:(1)室内储备量为5米(另加实际引入和做头所需长度);(2)设备间电缆每端出土及做头各2米;(3)桥、较大涵洞、隧道两端储备量各不少于5米,并能满足电缆热胀冷缩的需要。
桥面上电缆槽及桥两端采用防护钢管外水泥包封。
5.电缆尽量不接续,购货前,测量好实际长度订购。
不得以时,站内地上接续,区间地下接头盒接续。
地下接续后不得回填,每站全部地下接续完毕后,经现场测试、验收合格后,方可回填,并及时埋设接头标。
高速铁路通信工程细部设计和工艺质量标准【主题】高速铁路通信工程细部设计和工艺质量标准【导言】高速铁路是现代城市交通的重要组成部分，它不仅提供了高效便捷的出行方式，还为人们的生活与经济发展带来了巨大推动力。
然而，要保证高速铁路的安全和可靠运行，一个重要的因素就是通信系统。
本文将对高速铁路通信工程的细部设计和工艺质量标准展开探讨，并提供个人观点和理解。
【正文】1. 高速铁路通信工程概述高速铁路通信工程是指在高速铁路建设中使用的一套通信系统，其作用是实现高速列车与驾驶员之间的有效信息传递，为高速铁路的安全和正常运行提供支持。
通信系统由多个子系统组成，包括列车通信系统、信号系统和通信网络。
2. 高速铁路通信工程细部设计内容（1）列车通信系统设计：包括列车内部通信系统和列车与地面的通信系统。
列车内部通信系统应覆盖整个列车，以确保驾驶员与列车乘务员之间的有效沟通。
列车与地面的通信系统则主要用于列车与铁路运营控制中心之间的信息交互。
（2）信号系统设计：高速列车通过信号系统获取路况信息，并根据信号系统的指示进行行驶。
信号系统设计应考虑恶劣天气条件下的可靠性和稳定性，以保证高速列车的安全行驶。
（3）通信网络设计：高速铁路通信网络应保证全线覆盖，能够实现高速列车间的信息交换。
通信网络设计应考虑不同部分之间的互联和冗余，以提高通信系统的可靠性和鲁棒性。
3. 高速铁路通信工程工艺质量标准（1）设计标准：高速铁路通信工程的设计应符合相关国家和行业标准，包括通信设备选用、布线方式、设备安装和调试等。
（2）技术要求：通信设备应具备高度可靠性和稳定性，能够适应高速列车的速度和振动环境。
通信设备应满足高速列车的数据传输需求，保证信息准确传递。
（3）施工标准：通信工程施工应按照相关标准进行，包括设备安装、线缆布线和接口连接等。
施工过程中应注意防止线缆受到损伤，保证通信系统的可靠运行。
【个人观点和理解】高速铁路通信工程细部设计和工艺质量标准对于保障高速铁路的安全和可靠运行至关重要。
仅供个人参考通信工程施工工艺标准不得用于商业用途仅供个人参考目录第一章编制依据 ............................................................ - 1 -第二章光电缆线路......................................................... - 2 -第三章 GSM-R数字移动通信 ......................................... - 16 -第四章数字调度系统 ................................................... - 27 -第五章通信设备移设扩容及光电缆线路割接 ................ - 29 -第六章通信系统及设备调测 .............................................. - 32 -第七章通信工程竣工文件的编制…………………………- 37附：工程管理程序工作表施工测试、记录工作表质保资料工作表(铁程检表、质统表、通信验收、检验批记录)审批：复核：编制：说明由于本工程有多个施工单位参加建设，各单位施工技术水平不尽相同，为提高各单位施工技术水平，统一全线工程质量，达到各单位施工技术取长补短的目的，本项目将制定统一的技术标准下发至各项目部，各项目部要严格按照技术标准执行。
For personal use only in study and research; not for commercial use第一章编制依据《新建太中银铁路Ⅱ标段工程施工总承包招标文件》；For personal use only in study and research; not for commercial use太中银工程建设指挥部下发的施工设计文件、图纸；太中银工程建设指挥部下发的指导性总体施工组织设计；太中银工程建设指挥部批准的实施性施工组织设计；For personal use only in study and research; not for commercial use国家和铁道部现行的设计、施工、验收采用的规范、规则和标准；集团公司《管理手册》和《程序文件》；For personal use only in study and research; not for commercial use第二章光电缆线路1、复测径路选择的原则：⑴选择路由应顺直、地势平坦、地质稳定、高差较小、土质较好、石方较少、不易塌方和冲刷的地段。

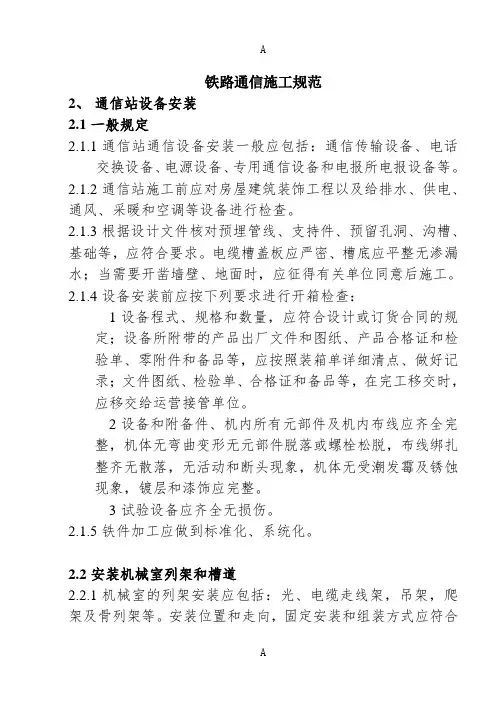

铁路通信施工规范2、通信站设备安装2.1一般规定2.1.1通信站通信设备安装一般应包括：通信传输设备、电话交换设备、电源设备、专用通信设备和电报所电报设备等。
2.1.2通信站施工前应对房屋建筑装饰工程以及给排水、供电、通风、采暖和空调等设备进行检查。
2.1.3根据设计文件核对预埋管线、支持件、预留孔洞、沟槽、基础等，应符合要求。
电缆槽盖板应严密、槽底应平整无渗漏水；当需要开凿墙壁、地面时，应征得有关单位同意后施工。
2.1.4设备安装前应按下列要求进行开箱检查：1设备程式、规格和数量，应符合设计或订货合同的规定；设备所附带的产品出厂文件和图纸、产品合格证和检验单、零附件和备品等，应按照装箱单详细清点、做好记录；文件图纸、检验单、合格证和备品等，在完工移交时，应移交给运营接管单位。
2设备和附备件、机内所有元部件及机内布线应齐全完整，机体无弯曲变形无元部件脱落或螺栓松脱，布线绑扎整齐无散落，无活动和断头现象，机体无受潮发霉及锈蚀现象，镀层和漆饰应完整。
3试验设备应齐全无损伤。
2.1.5铁件加工应做到标准化、系统化。
2.2安装机械室列架和槽道2.2.1机械室的列架安装应包括：光、电缆走线架，吊架，爬架及骨列架等。
安装位置和走向，固定安装和组装方式应符合设计规定。
2.2.2机械室的列架安装前，应详细丈量机械室四周的尺寸并核对地面水平，双排列以机械室中心线为基准线，单排列架以设计图纸的主走道平行线为基准线，校核列架的位置。
2.2.3机械室中心的设备排列和相互的距离，应符合实测后的施工图的规定，列架布置应符合下列规定：1 各列列架的左、中、右立柱，应在同一直一线上，全部列架的左侧及右侧立柱，亦应在同一直线上，每米左右误差应小于2mm。
2 列架首、末位置距墙偏差应小于30mm（未装满机架的机械室不查核末列）。
3 列间的两立柱间距离偏差应小于5mm。
4 双排列架走道中心线与机械室中心线应吻合，偏差应小于10mm；中间主通道宽度偏差应小于10mm。
铁路信号施工工艺标准HHDWG/_H-06-20__ 怀化电务段施工标准体系施工工艺标准车站与区间信号 Q/GZT-HHD01SG-20__ 广州铁路（集团）公司怀化电务段目录第一章信号电缆施工第一节电缆型号及测试第二节电缆敷设第三节电缆防护第四节电缆屏蔽连接第五节电缆配线第二章室外设备安装第一节地面固定信号及标志牌第二节道岔第三节轨道电路第四节计轴设备第五节配线第三章室内设备安装第一节组合架、分线盘、走线架、组合柜、移频柜、综合柜及计算机联锁接口架第二节控制台、人解盘及显示设备第三节计算机联锁设备第四节电源屏（含电源开关箱、防雷开关箱）第五节配线第四章系统防雷第一节既有信号楼施工第二节新建信号建筑物避雷带与法拉第屏蔽笼施工第三节室内接地汇集线及等电位连接第四节浪涌保护器第五节轨旁设备接地及电缆屏蔽接地施工要求第六节信号楼信号设备接地示意图第七节贯通地线第五章微机监测与TDCS施工工艺第六章 ZPW-20__0轨道电路第一节轨道电路分割及长度计算标准第二节电气绝缘节设备安装第三节机械绝缘节设备安装第四节 ZPW-20__0钢轨引接线规格、型号及安装标第五节平交道口、桥梁处设备的安装第六节补偿电容的安装第七节禁停标志牌的安装第八节信号机安装第九节防雷地线第十节电化复线区段横向连接线设置原则第十一节电缆补偿方法第七章信号设备标识工艺标准图第八章 (沪昆线)室外设备安装与地面硬化工艺标准图第一章信号电缆第一节电缆型号及测试一、电缆型号 (一) 信号电缆型号 1.信号电缆的导电芯线应采用标称直径为1.0mm的软铜线，其允许工作电压不得低于工频500V或直流1000V。
2.集中联锁和自动闭塞区间的信号电缆，应采用综合护套、铝护套和数字信号电缆。
有特殊要求的设备，如计轴设备、应答器等设备应采用专用数字信号电缆。
(1) 信号电缆按护套类型包括塑料护套（PTY03、PTY23等）、综合护套（PTYA23、PTYA22）、铝护套（PTYL23、PTYL22）信号电缆，电缆规格用电缆芯数表示分为：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61。

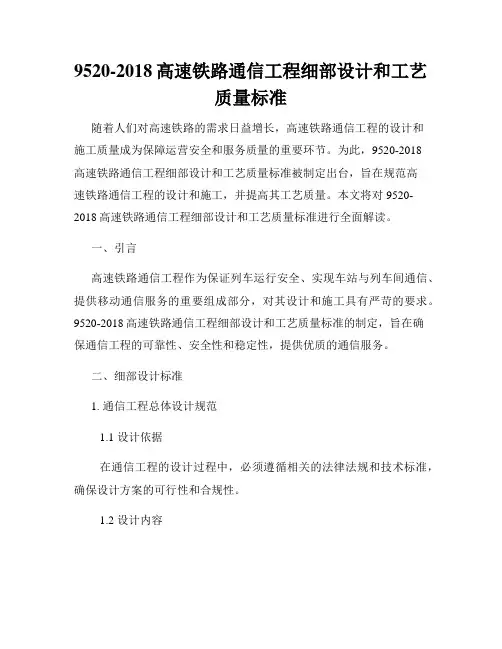

9520-2018高速铁路通信工程细部设计和工艺质量标准随着人们对高速铁路的需求日益增长，高速铁路通信工程的设计和施工质量成为保障运营安全和服务质量的重要环节。
为此，9520-2018高速铁路通信工程细部设计和工艺质量标准被制定出台，旨在规范高速铁路通信工程的设计和施工，并提高其工艺质量。
本文将对9520-2018高速铁路通信工程细部设计和工艺质量标准进行全面解读。
一、引言高速铁路通信工程作为保证列车运行安全、实现车站与列车间通信、提供移动通信服务的重要组成部分，对其设计和施工具有严苛的要求。
9520-2018高速铁路通信工程细部设计和工艺质量标准的制定，旨在确保通信工程的可靠性、安全性和稳定性，提供优质的通信服务。
二、细部设计标准1. 通信工程总体设计规范1.1 设计依据在通信工程的设计过程中，必须遵循相关的法律法规和技术标准，确保设计方案的可行性和合规性。
1.2 设计内容在通信工程的设计中，应明确包括通信设备配置、无线信号覆盖、光缆布线、通信网络结构等关键设计内容，确保工程在满足通信需求的同时，具备扩展性和可维护性。
2. 通信设备选型和布局标准2.1 设备选型在高速铁路通信工程中，对关键设备的选型应考虑其稳定性、可靠性和适应性，保证系统的顺利运行。
2.2 设备布局设备布局应充分考虑铁路通信工程的地理环境和建筑结构，合理安排设备的摆放位置，以保证信号的稳定传输和设备的可维护性。
3. 工艺质量标准3.1 施工工艺高速铁路通信工程的施工过程中，必须按照统一的工艺要求进行操作，确保施工过程的规范化和一致性。
3.2 施工质量控制在施工过程中，必须严格按照工艺质量标准进行质量控制，确保施工质量达到要求，消除施工中的缺陷和隐患。
4. 工程验收标准4.1 验收对象高速铁路通信工程完成后，必须经过严格的验收程序，对工程的设计和施工质量进行全面评估。
4.2 验收标准验收标准主要包括通信设备的功能性验证、工程质量验收、施工记录和文件完备性等内容，确保工程符合相关标准和规范。
高速铁路通信工程细部设计和工艺质量标准一、绪论高速铁路通信工程作为现代交通运输的重要组成部分，其细部设计和工艺质量标准显得尤为重要。
本文将从细部设计和工艺质量两个方面，来探讨高速铁路通信工程的要点和关键要素。
二、细部设计1. 信号设备布置在高速铁路通信工程中，信号设备的合理布置是确保列车通行安全的重要保障。
需要对线路进行周密的规划和分析，确定信号设备的布置位置，保证其覆盖范围和作用效果。
需要考虑设备的数量和频率，以及设备之间的互联互通，确保信号传输的稳定性和可靠性。
2. 通信网络建设高速铁路通信工程的通信网络建设需要考虑到覆盖范围、带宽和传输速度等因素。
针对不同的地形地貌和气候条件，需要设计相应的通信网络方案，保证数据传输的稳定性和可靠性。
还需要考虑网络的扩展性和升级性，以适应未来的发展需求。
3. 电力供应系统作为高速铁路通信工程不可或缺的一部分，电力供应系统的细部设计也显得至关重要。
在设计电力供应系统时，需要充分考虑到电力的来源、输送和分配，保证信号设备和通信网络的正常运行。
还需要考虑到节能环保和可持续发展的因素，设计符合现代要求的电力供应系统。
三、工艺质量标准1. 设备选材和安装标准从工艺质量的角度来看，高速铁路通信工程的设备选材和安装标准至关重要。
需要选择符合国家标准和行业规范的优质设备和材料，保证其耐用性和稳定性。
在安装过程中，需要严格按照规范要求进行施工，确保设备的正常运行和安全使用。
2. 工程验收标准为了保证高速铁路通信工程的质量，需要制定严格的工程验收标准。
在工程完工后，需要按照相关标准进行验收，检查设备的安装和功能是否符合要求。
只有通过了验收，才能正式投入使用，确保工程质量和安全运行。
3. 故障处理和维护标准高速铁路通信工程的故障处理和维护标准直接关系到通信设备的正常运行和寿命。
需要建立健全的故障处理机制和维护标准，及时发现并解决设备故障，延长设备的使用寿命，确保通信系统的可靠性和稳定性。

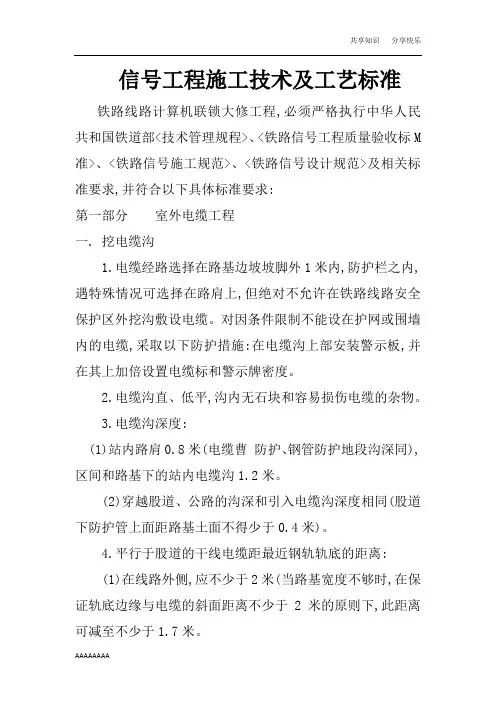

信号工程施工技术及工艺标准铁路线路计算机联锁大修工程,必须严格执行中华人民共和国铁道部<技术管理规程>、<铁路信号工程质量验收标M 准>、<铁路信号施工规范>、<铁路信号设计规范>及相关标准要求,并符合以下具体标准要求:第一部分室外电缆工程一. 挖电缆沟1.电缆经路选择在路基边坡坡脚外1米内,防护栏之内,遇特殊情况可选择在路肩上,但绝对不允许在铁路线路安全保护区外挖沟敷设电缆。
对因条件限制不能设在护网或围墙内的电缆,采取以下防护措施:在电缆沟上部安装警示板,并在其上加倍设置电缆标和警示牌密度。
2.电缆沟直、低平,沟内无石块和容易损伤电缆的杂物。
3.电缆沟深度:(1)站内路肩0.8米(电缆曹防护、钢管防护地段沟深同),区间和路基下的站内电缆沟1.2米。
(2)穿越股道、公路的沟深和引入电缆沟深度相同(股道下防护管上面距路基土面不得少于0.4米)。
4.平行于股道的干线电缆距最近钢轨轨底的距离:(1)在线路外侧,应不少于2米(当路基宽度不够时,在保证轨底边缘与电缆的斜面距离不少于2米的原则下,此距离可减至不少于1.7米。
(2)在线路间不少于1.6米(线间距为4.5米时,不得少于1.5米)。
二.电缆敷设:1.信号设备所采用的电缆规格、型号应符合设计文件规定。
2.电缆允许在任何水平差的径路上敷设,敷设时其弯曲半径应不少于:(1)全塑电缆为其外径10倍。
(2)铠装电缆为其外径15倍。
3.电缆敷设前应进行单盘测试,电缆敷设后及接续配线前,进行施工测试;接续配线前的测试数据,做为电缆隐蔽工程测试记录。
4.电缆应缓和的敷设在沟内,使其有一定的自然弯曲,其附加长度,一般包括:(1)室内储备量为5米(另加实际引入和做头所需长度);(2)设备间电缆每端出土及做头各2米;(3)桥、较大涵洞、隧道两端储备量各不少于5米,并能满足电缆热胀冷缩的需要。
桥面上电缆槽及桥两端采用防护钢管外水泥包封。
信号施工工艺标准为满足铁路建设和运输发展的需要，近几年来铁路信号技术和装备水平得到了大幅度的提高。
为提高施工水平及信号工程的施工质量，特制定施工工艺标准如下，望在施工中遵照执行。
信号施工工艺标准编制依据：《铁路信号工程施工质量验收标准》一、通则1、各部安装装置固定螺丝必须紧固，并有防松装置，螺杆应伸出螺母外且外露丝扣必须无锈蚀。
2、各种设备及箱（盒）体无损伤，设备基础不断裂和缺损。
各种变压器箱安装箱盖开盖朝向轨道，即箱轴在箱与轨道之间。
3、各种设备及箱盒内部各种端子和器材必须名称、标记齐全。
4、各种箱盒必须密封良好，箱盒灌胶良好无裂纹，箱盒备用电缆引入口用铁板封堵严密。
5、各种设备建筑限界必须符合维规要求。
6、各种设备地线必须完整、固定良好，且地线电阻符合标准，地线桩完整醒目。
7、室外各种箱盒电缆线头必须加辅助线环，并留有能做2-3次线环的余量（盒子余量用Φ5套筒绕3圈，箱子余量用Φ6套筒绕3圈。
绕圈大小一致，不高于端子），塑料套管长度一致、适当，两辅助线环背靠背上，中间不加垫片。
每根电缆均应加电缆铭牌，备用电缆芯线绕圈并编号（含室内）。
8、室外箱盒软线线头均应绕制线环，绕环线用7×0.52的铜线，胶管长度应一致、适当，绕制线环间必须加垫片。
配线幸免应垂直出线，线把绑扎、固定良好。
9、轨道变压器箱配线采用悬空配线，并用3.0铁线穿胶管制作配线支架。
支架上至轨道箱内固定耳朵下方。
10、设备电话线按设计要求配在箱盒最后两个端子，电话端子使用电缆芯线，引出箱盒外部。
11、定型配线应用扎带绑扎。
二、信号机标准1、矮型四显示带进路表示器出站基础埋设时，要求基础面高出轨面150±50mm。
2、矮型调车或出站信号基础埋设时，要求基础面高出轨面250±50mm。
安装限界突出边缘距本线路中心不小于1875mm，突出边缘距临线线路中心不小于1875mm。
3、高柱色灯信号机安装标准如下：高柱进站信号机最低灯位中心至轨面3500mm；四显示高柱出站信号机最下方灯位距轨面4700mm；两显示高柱调车信号机最下方灯位中心距轨面5300mm。

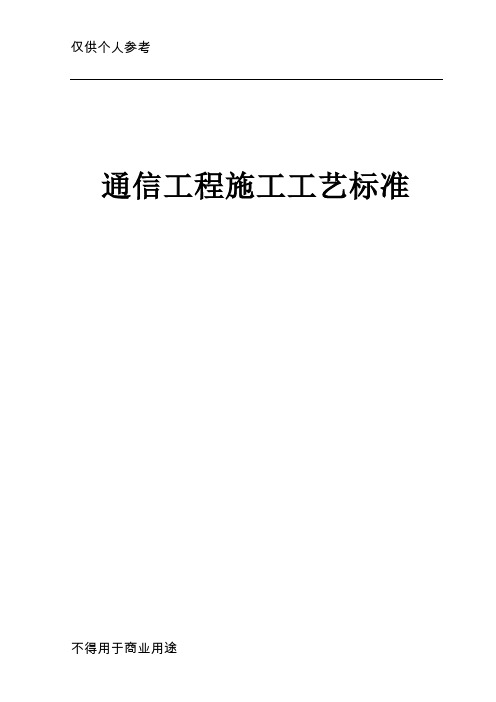

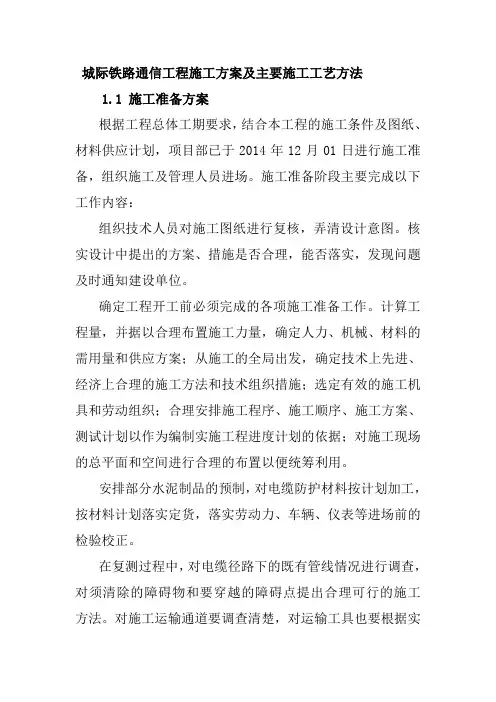

通信工程施工工艺标准施工工艺标准I 目录第一章编制依据................................ - 1 -第二章光电缆线路.............................. - 1 -第三章 GSM-R数字移动通信 ..................... - 16 -第四章数字调度系统........................... - 27 -第五章通信设备移设扩容及光电缆线路割接....... - 30 -第六章通信系统及设备调测 .........................- 32 -第七章通信工程竣工文件的编制…………………………- 37附：工程管理程序工作表施工测试、记录工作表质保资料工作表(铁程检表、质统表、通信验收、检验批记录)审批：复核：编制：说明由于本工程有多个施工单位参加建设，各单位施工技术水平不尽相同，为提高各单位施工技术水平，统一全线工程质量，达到各单位施工技术取长补短的目的，本项目将制定统一的技术标准下发至各项目部，各项目部要严格按照技术标准执行。
第一章编制依据《新建太中银铁路Ⅱ标段工程施工总承包招标文件》；太中银工程建设指挥部下发的施工设计文件、图纸；太中银工程建设指挥部下发的指导性总体施工组织设计；太中银工程建设指挥部批准的实施性施工组织设计；国家和铁道部现行的设计、施工、验收采用的规范、规则和标准；集团公司《管理手册》和《程序文件》；第二章光电缆线路1、复测径路选择的原则：⑴选择路由应顺直、地势平坦、地质稳定、高差较小、土质较好、石方较少、不易塌方和冲刷的地段。
并应避开地形起伏大的地段；⑵径路在保证安全、方便施工的基础上，一般沿铁路用地界内埋设，径路走向尽量避免与其它光电缆和铁路接触网杆塔发生干扰，尤其要避免施工开挖造成对铁路设施的破坏和影响行车安全，还应避开工务取土和考虑铁路扩展股道的可能性；⑶光电缆在路堑顶敷设时，应在堑顶天沟2m以外敷设，如无天沟时，应在堑顶边缘5m以外敷设；在路堤坡脚敷设时，应在路堤边坡1m以外敷设；⑷沿线径路范围余地较小、特殊困难地段可在路肩内敷设，但必须保证路基地完整、稳定；同时，应充分考虑电气化区段与铁道的最小平行距离要求；优先考虑缆沟出土堆放，必要时采取彩条布隔离措施⑸光电缆的敷设应避开湖泊、沼泽、断沟、陡壁、滑坡、泥石流及水土流失和排涝蓄洪地带，尽量少穿沟渠和水塘，对实在避不开的沟渠、断沟和陡壁地段，应采用钢管保护；经路应避开水害时可能危机路基、河堤、桥涵安全的处所，困难地段必须通过路肩或路基桥、涵时，应采取槽、管等防护措施，确保路基和线路设施的完整、稳定；⑹径路不宜选择在有腐蚀、雷害和机械损伤的地带；不宜通过果园、苗圃及林场，并应避开地面上建筑设施和电力、通信杆线；⑺光电缆不应与电力电缆同沟敷设；⑻当有本工程以外的其它光电缆同沟敷设时，必须征得相关设备管理单位和现场监理工程师的同意；⑼光电缆通过铁路桥梁、隧道时，均沿铁路桥梁人行道栏杆外侧桥梁和隧道专业预留的电缆槽内敷设；⑽光电缆通过坡度大于30°、坡长大于30m地带，宜采用“S”形方式敷设；⑾光电缆通过站区时，敷设于车站站台电缆沟（槽道）内，光缆余留盘留在引入电缆井内。
⑿经路应垂直穿越铁路、公路，距道岔不小于3m，并避开轨道连接点，当重直通过有困难时，其夹角也不应小于45度；⒀经路复测应丈量沟长和标注相关地形地物，确定光电缆施工防护方法，核实地下管线和其它障碍情况，根据复测内容作出详细台帐；复测中与设计文件有冲突时应及时提交建设单位和设计单位。
2、直埋光电缆与其它建筑物间的最小间隔距离应符合以下：要求3、直埋光电缆线路的埋设深度：注：石质、半石质地段在沟底和光电缆上方各铺100mm厚的细土或砂土。
4、光电缆线路施工的常规要求：⑴光缆弯曲半径不小于20倍光缆外径；⑵防护管埋深与电缆埋深一致，穿越铁路的防护管长度须大于轨道两侧轨枕头以外0.5m；穿越公路保护管长度大于公路面以外0.3m；⑶敷设前先清沟，沟底应平坦，石沟沟底应垫100mm厚细土或沙；⑷穿越200m以上大桥时，两端各余留3m，桥上伸缩缝处余留0.5m；⑸光缆敷设时的牵引力不应大于光缆允许张力的80%，瞬间最大牵引力不得大于光缆允许张力；⑹光缆敷设中宜整盘敷设，不得任意切断光缆。
直埋光缆接头宜安排在地势平坦和地基稳固地段。
桥上、沟底应避免设接头。
管道光缆接头位置应避开繁忙道口；敷设时应按下列规定余留：①接头处重叠长度6～8m；光缆接续后余留4m(其中接头盒内余留1.5m，接头盒外余留2.5m)；②.中间站通信机械室、基站引入口外每侧各余留3m；通信站引入口外每侧各余留5m；③.200m及以上大桥两端各余留3～5m；④.250～500m的隧道两端各余留1～3m；⑤.通过500m以上隧道在一侧大避车洞内余留10～20m；⑥.穿越铁路两端各余留1m，穿越国道两端各余留5m，穿越平交道两端各余留2m。
⑺敷设后当天应回填30mm厚细土，不得在沟中裸露过夜，接头处应加防护；⑻光电缆防护：⒈使用的防护材料，材质、规格、长度应符合设计文件，保护管应无变形和裂纹，钢管无严重锈蚀，硬塑料管无老化变质，防护槽无明显的缺陷。
⒉防护钢管应作防腐处理，并用半圆锉锉平管口，保护管连接应紧密，保护管弯曲半经不小于外径的6倍，并统一采用弯管器作业。
⒊桥、涵上钢管、光电缆槽的安装，应依据设计件要求分别采用支撑铁固定或加固包封的办法。
⒋保护管埋深与电缆沟一致，并两端用油麻堵塞。
从桥、涵、沟、渠下方通过时，应保证全部落到沟底，无悬空现象。
⒌接头防护槽全部采用倒扣方式，同时将接头盒用塑料布包封。
⒍沟深不够时，应采用水泥槽防护；光电缆穿越站场、城镇等易动土地段时，采用砂砖防护。
⑼光电缆接头坑的开挖及光电缆沟的回填：⒈接头坑开挖之前，视地形条件，以光电缆搭接中心作为造址点，在保证接续重叠长度的基础上进行开挖作业；⒉余留坑的开挖，在地形条件允许的情况下可按Ω型或S型分两侧进行余留，弯曲半经应符合规范；⒊缆沟的回填，应做到分层回填夯实，并根据地形条件做到棱角分明成一条线，同时保证埂下有缆，缆上有埂。
⒋一般地段，缆沟回填高出地面200mm成梯形状；路肩及肩外平台地段，做到夯实整平，余土处理在肩外空旷地带，严禁污染道床；路基边坡地段及路基排水沟外侧夯实恢复原样，保证排水沟畅通无阻。
⑽标石的埋设：a.电缆埋设标设置在下列地点：接头处、转弯、穿越障碍处；穿越公路、铁路、河流两侧；防护及余留外；；b.标石设置间距不大于50m；c.标石的制作、标识应符合设计要求。
5．低频对称电缆施工工艺⑴单盘测试电缆单盘测试时，对号检查所有芯线有无断线、混线。
各种线对抽测一对环线电阻，换算长度作为电缆盘上的电缆长度考核数据。
测量每一根芯线对其他所有芯线及金属护套之间的绝缘电阻；⑵配盘电缆配盘，根据复测线路台帐、单盘测试结果和电缆出厂数据，综合考虑地形、桥、隧位置进行配盘。
电缆配盘时，重点考虑接续后整个区段的K1、e1、e2值相邻抵消最佳。
⑶缆沟开挖由于本工程地形复杂，其中定边-靖边直线段相对较多，可采用机械挖沟作业；靖边-绥德直线段相对较少，不完全具备机械施工条件，除部分地段可采用机械挖沟作业外，其余缆沟开挖均采取人工作业方式；缆沟开挖时严格按照设计和规范要求执行，施工中尽量避免对线下工程的影响，采用必要的防护手段，避免污染道床；电缆与其他建筑设施平行、交叉跨越时，其最小间距符合铁路通信施工规范要求。
电缆沟深、接头坑深必须经监理工程师检查签证后，方可进行下道工序；穿越和靠近路基挖沟、坑时，应有防护措施。
穿越路基采用顶管方式通过，严禁掏挖路基；开挖沟（坑）前，事先与有关单位（部门）取得联系，调查线下工程的路基、隧道和桥梁的实际情况，做好各项防护工作；在人行道或车行通道的道口开挖沟（坑）时，开挖后立即敷设并回填夯实，如需要敞口过夜时，必须搭置人行便桥和车通便道，设防护栏和警示灯光，并指派专人监守；在行人较多的地点挖坑期间，应采取防止坠入坑内的安全措施，如设置桩绳防护栏，悬挂标示牌，设专人防护等，夜间加设警示灯光防护；⑷敷缆及回填缆沟成形经自检及监理工程师检查合格后，方可敷设电缆。
电缆敷设前，石质地段在已挖好的沟底垫上细沙或细土。
首先，依据电缆配盘卡片对盘号和电缆的A、B端进行确认。
敷设时设专人指挥，做到步调一致，不得压、折、摔、拖、扭曲电缆，不得在地上拖拉电缆，不能有硬弯、背扣，以免影响电缆的特性指标；在过轨、过公路、跨越障碍物等需要防护或弯曲半径较小的地段，设专人负责，看好防护两端，电缆的弯曲半径不小于护套外径的15倍电缆在沟底应平行排列，不得重叠交叉和扭绞；人工敷设电缆时，人员间距为5～10m，不得将电缆拖在地上；电缆放入沟内后，先回填20～30cm细土或细砂，对充气电缆待确定电缆无漏气后再全部回填。
沟内严禁回填大石块，回填夯实后的土应高出地面；⑸电缆防护电缆穿越铁路、桥涵、排水沟、硬化路面时，采用钢管进行防护。
其他地段设计要求采用防护时，其防护的方式、埋深和质量必须经监理工程师现场验证签认合格后，才能进行下道工序的作业；穿越防护钢管时必须使用橡胶垫或加喇叭口保护，每处保证有人看守，避免电缆穿钢管时受到损伤；敷设时，要先除去钢管两端的毛刺和尖棱角，对需埋入地下的钢管在外壳上涂防腐漆或沥青，对需明敷的钢管则采用热镀锌。
在桥、涵、沟、渠、槽地段敷设防护管时，要保证管口伸入土中300mm以上；钢管内径应符合设计规定。
6、光缆线路的施工工艺⑴光缆单盘测试光缆到货后，首先要检查外包装、盘号、盘长等,并做好记录，将外包装不好的光缆列为重点检测对象。
检查光纤的几何、光学、传输特性和机械物理性能等出厂测试记录，是否符合设计要求和有关规定。
光缆的单盘测试内容有光纤衰减、光纤长度两个项目,其中光纤衰减要分测两个波长（1310nm、1550nm）下两个方向（A→B、B→A）的衰减值。
光纤长度只在1310nm波长下两个方向（A→B、B→A）测试；单盘测试采用背向散射法，即用光时域反射仪(OTDR)进行测试。
为解决光缆始端测试盲区问题，被测光缆与OTDR之间介入一段辅助光纤(一般1000--2000m),测试步骤如下:将辅助测试光纤接至OTDR输出端，然后用V形槽将被测光缆的光纤与辅助光纤连接起来；根据光缆制造厂家给出的光纤折射率和被测光缆的长度,在OTDR 上设置适当的起始位置、测试距离、脉冲宽度、波长等参数；将被测光缆的光纤进行赋值标号，即可对光缆进行测试，OTDR荧光屏上可显示出被测光纤的衰减曲线图，将左、右标记分别设置在辅助光纤与被测光纤连接反射曲线的下降沿处和被测光纤末端菲涅尔反射的上升沿处，此时OTDR会自动计算且显示出该光纤的衰减值及光纤长度；测试完毕后，选取合适的热缩端帽封头，在光缆盘上标明A、B 端，盘号和盘长；⑵光缆配盘在同一光中继段内,使用同一工厂、同一型号的光缆。
