ATM防护亭网络控制方案

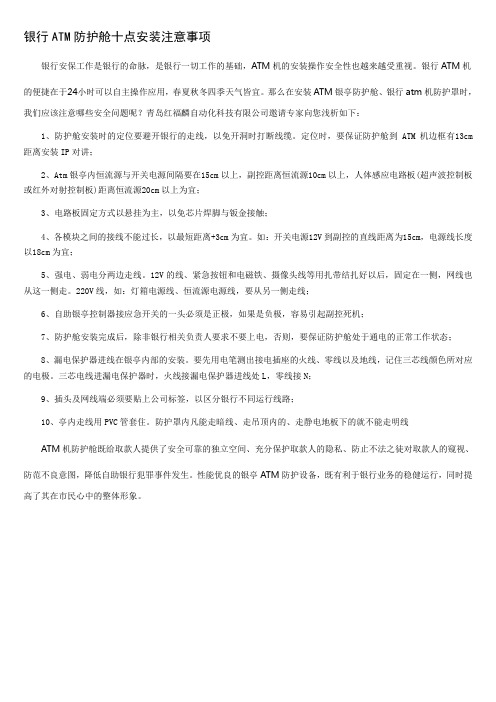

银行ATM防护舱十点安装注意事项银行安保工作是银行的命脉，是银行一切工作的基础，ATM机的安装操作安全性也越来越受重视。

银行ATM机的便捷在于24小时可以自主操作应用，春夏秋冬四季天气皆宜。

那么在安装ATM银亭防护舱、银行atm机防护罩时，我们应该注意哪些安全问题呢？青岛红福麟自动化科技有限公司邀请专家向您浅析如下：1、防护舱安装时的定位要避开银行的走线，以免开洞时打断线缆。

定位时，要保证防护舱到ATM机边框有13cm 距离安装IP对讲；2、Atm银亭内恒流源与开关电源间隔要在15cm以上，副控距离恒流源10cm以上，人体感应电路板(超声波控制板或红外对射控制板)距离恒流源20cm以上为宜；3、电路板固定方式以悬挂为主，以免芯片焊脚与钣金接触；4、各模块之间的接线不能过长，以最短距离+3cm为宜。

如：开关电源12V到副控的直线距离为15cm，电源线长度以18cm为宜；5、强电、弱电分两边走线。

12V的线、紧急按钮和电磁铁、摄像头线等用扎带结扎好以后，固定在一侧，网线也从这一侧走。

220V线，如：灯箱电源线、恒流源电源线，要从另一侧走线；6、自助银亭控制器接应急开关的一头必须是正极，如果是负极，容易引起副控死机；7、防护舱安装完成后，除非银行相关负责人要求不要上电，否则，要保证防护舱处于通电的正常工作状态；8、漏电保护器进线在银亭内部的安装。

要先用电笔测出接电插座的火线、零线以及地线，记住三芯线颜色所对应的电极。

三芯电线进漏电保护器时，火线接漏电保护器进线处L，零线接N；9、插头及网线端必须要贴上公司标签，以区分银行不同运行线路；10、亭内走线用PVC管套住。

防护罩内凡能走暗线、走吊顶内的、走静电地板下的就不能走明线ATM机防护舱既给取款人提供了安全可靠的独立空间、充分保护取款人的隐私、防止不法之徒对取款人的窥视、防范不良意图，降低自助银行犯罪事件发生。

性能优良的银亭ATM防护设备，既有利于银行业务的稳健运行，同时提高了其在市民心中的整体形象。

atm组网方案随着科技的不断发展，自动取款机（ATM）作为金融服务的重要组成部分，对于金融机构和用户来说变得越来越重要。

因此，建立一个可靠、高效、安全的ATM组网方案，对于提供优质的金融服务至关重要。

本文将探讨ATM组网的方案和挑战，并提出一种可行的解决方案。

I. ATM组网的挑战ATM是全球金融行业的重要基础设施之一，但ATM的组网面临着一些挑战。

首先，ATM通常分布在不同的地点，如银行分支机构、购物中心、机场等。

这些地点之间的地理位置分散性使得组网变得复杂。

其次，ATM需要与银行的中央服务器进行通信，以进行账户验证、交易记录等操作，因此需要建立一个安全、高效的网络连接。

最后，ATM组网方案要能够应对各种网络故障和安全威胁，确保金融交易的可靠性和安全性。

II. ATN组网方案为了应对以上挑战，我们提出了一种ATM组网方案。

该方案基于以下几个关键点。

1. VPN技术虚拟专用网络（Virtual Private Network，VPN）技术是建立安全连接的重要手段。

通过使用VPN，ATM可以在公共网络上建立一个加密的通信通道，确保数据的安全传输。

同时，VPN技术可以帮助解决ATM分散的地理位置问题，使得不同地点的ATM能够通过互联网连接到同一个网络。

2. 双线备份为了确保ATM网络的可靠性和可用性，我们建议采用双线备份机制。

即每个ATM设备都同时连接到两个不同的网络提供商。

当其中一个网络出现故障时，系统可以自动切换到另一个网络，确保ATM服务的连续性。

3. 安全防护为了提供安全的金融服务，我们建议在ATM组网中加入一些安全防护措施。

首先，使用防火墙来过滤和监控网络流量，防止未经授权的访问和恶意攻击。

其次，使用入侵检测系统（Intrusion Detection System，IDS）来检测并应对潜在的安全威胁。

此外，定期进行安全评估和漏洞扫描，及时修补和更新系统，以提高整个网络的安全性。

4. 云技术云技术的应用可以极大地简化ATM组网方案。

ATM防护舱控制系统普通型ATM防护舱控制系统ATM（Automated Teller Machine）防护舱控制系统是一种用于保护自动取款机的设备，旨在提供安全的银行交易环境。

该系统通过整合物理防护措施和电子安全技术，有效防范了ATM机器和用户资金的损失。

本文将对ATM防护舱控制系统的普通型进行详细论述。

一、概述ATM防护舱控制系统普通型是一套适用于ATM机器的防护控制设备，可以自动识别、监测和阻止非授权人员进入防护舱，保障用户的安全和资金的完整性。

该系统具有快速响应、高度可靠和全天候运行的特点，被广泛应用于银行、商场和其他公共场所。

二、主要功能1. 门禁控制ATM防护舱控制系统普通型通过电子密码锁或生物识别技术控制防护舱的出入口。

只有授权人员经过身份验证后，才能进入防护舱进行操作。

系统还可以记录每一次的进出记录，方便管理人员进行监控和审计。

2. 监控摄像该系统配备了高清摄像设备，实时监控防护舱内外的情况。

无论是白天还是夜晚，摄像头都能提供清晰的图像，方便安保人员观察和记录。

同时，摄像头还能自动识别可疑行为，并触发报警系统。

3. 金属探测为了防止携带危险物品和工具进入防护舱，系统配备了金属探测器。

一旦检测到有金属物品，如刀具或爆炸物品，系统会立即报警，并通过关闭防护舱门保护用户和资金的安全。

4. 环境监测除了对安全人员和客户进行保护外，ATM防护舱控制系统普通型还能监测防护舱内的环境状况。

例如，温度、湿度和通风等参数可以进行实时监测，以确保用户在取款过程中的舒适性和安全性。

三、系统原理ATM防护舱控制系统普通型由以下几个主要组件组成：1. 电子控制器电子控制器是整个系统的核心部件，负责接收和处理传感器的信号，并控制防护舱的开关、摄像头的行为以及报警系统的运行。

通过与其他设备的协调工作，电子控制器实现了系统的智能管理。

2. 门禁设备门禁设备包括电子锁、密码输入器、生物识别仪等。

它们负责对人员的身份进行验证，并根据结果控制防护舱门的开启和关闭。

金融机构网点及ATM安防防护安全操作规程随着经济的不断发展，金融机构的数量和规模也在迅速增加。

作为金融服务的重要节点，金融机构网点和ATM机的安全问题备受关注。

本文将介绍金融机构网点及ATM的安防防护安全操作规程，以提高人员和资金的安全保障水平。

首先，金融机构网点的安保工作至关重要。

在银行网点、证券交易所和保险公司等金融机构内负责安保的人员必须要经过专业的培训和资质认证，并接受定期的安全意识和技能培训。

在网点大门和重要区域安装监控设备，每日24小时进行监控，并及时备份和存档监控录像，以便发生事故或犯罪行为时追踪破案。

此外，为保证人员和资金的安全，金融机构网点需设置出入口安检门和金属探测仪，对进出人员进行安全检查，防止携带危险品进入。

在日常操作中，金融机构网点必须加强硬件设施的保护。

首先，保证网点内安全门、防盗门等出入口设备的完好，并且定期检查和维护。

其次，对网点内部的重点区域进行保护。

例如，保险柜和保险箱是存放贵重物品和现金的重要设备，在存取时应由专人负责，并要求双人操作，确保安全。

此外，保证网络和电力设施的正常运行，避免网络攻击和停电等问题的发生。

金融机构应加强现金管理。

首先，建立健全的现金管理系统，对现金流动进行全面监控和记录。

金融机构要定期对现金进行全面盘点，并与实际存款进行对账核对，以确保现金的安全性和账务准确性。

其次，建立健全的现金存储和配送机制，避免现金丢失和盗窃。

对现金分拣、配送和运输等环节，金融机构要实施严格的管理规范和操作流程，确保现金的安全性和流通性。

另外，随着电子支付的普及，ATM机的安全问题也日益突出。

金融机构应建立完善的ATM安全管理系统。

首先，加强机具和系统的防护。

ATM机应定期检查并更新软件补丁，及时排除安全隐患。

同时，加强对ATM机的物理防护，确保其防护性能和使用寿命。

其次，加强对ATM机的监控和保护。

ATM机安装有摄像头和传感器，可即时监控和检测异常情况。

金融机构应确保监控设备的正常运行，及时发现和处置问题。

银行ATM机无线网络组网解决方案北京映翰通网络技术有限公司2006-121.项目概述及需求随着中国金融领域的竞争加剧，各大银行纷纷转为以服务为中心，提供各种增值服务及各种方便的手段来满足客户的需求，其中金融自助服务已经成为银行服务的重要渠道之一。

各大银行加大了离行ATM机的布设。

在布设离行A TM机的时候，银行以及ATM运营商都面临通讯的问题：如何方便快捷的实现ATM的联网？如何降低通讯费用？如何保证通讯的安全？目前，无线通信作为一种方便高效的通信方式已经被许多行业所采用，而北京映翰通InRouter无线路由器以安全，稳定地性能为许多银行提供了ATM机的联网解决方案。

2.系统解决方案2.1.方案一：采用联通VPDN专网实现的通讯方案2.1.1 方案一网络架构图2.1.2 方案一网络架构说明中心侧网络架构说明中心端通过位于网络最外端的VPN 防火墙或路由器以VPDN专线方式接入到联通机房，中心端需要架设AAA服务器，负责对终端的设备信息进行认证后为其分配IP地址客户端网络架构说明客户端的无线CDMA路由器通过拨号连接到联通网络后，由联通的AAA判断该用户属于哪个银行，将用户信息直接发送到该公司，并由该公司的AAA服务器判断用户信息是否合法，为合法的用户分配IP 地址，CDMA路由器下端的数据通过VPDN 专线传输到银行中心，保证了数据的安全性和可靠性。

2.1.3 应用模式说明及优越性此种应用模式：需要联通为用户铺设VPDN专线，中心端设置有VPN路由器或防火墙，同时要配置AAA服务器，实现中心端对远程站全自动的数据采集和监控功能。

优越性：使用VPDN 隧道通讯，保证了数据的安全性和可靠性，同时，CDMA 1X 网络能够保证数据传输的速率和传输容量。

使用无线网络通讯，减少了网络建设成本，为用户带来更大的利益。

VPDN广泛应用于有专网需求的应用，利用其专网、无线、费用较低廉的优势可作为传统有线专网的替代方案。

ATM防护舱控制器使⽤说明V7ATM防护舱控制器FHC6100使⽤说明⼀：功能说明:1: 按下外门开按键，如舱内⽆⼈，或者舱内⼈员操作时间超时，电锁打开。

开锁时间默认为3秒，可由计算机软件设置为1 – 7秒。

内门开和紧急开⽆条件打开电锁。

2: 1>：锁接⼝：常态为断电，开锁时间内，此接⼝输出12V电直流电。

（适⽤于电控锁，灵性锁）2>：备⽤接⼝：常态为输出12V直流电，开锁时间内，此接⼝断电。

（适⽤于磁⼒锁，电插锁）3：⼈⾛进舱体后，照明灯⽴刻点亮，⼈在灯亮（最⾼控制级别），语⾳3秒后开始播放。

4：⼈⾛出舱体后，照明灯3秒后动作，继续点亮还是熄灭，由灯箱控制⽅式控制：1）光控：环境亮度⾼时，照明灯，⼴告灯熄灭。

否则，点亮。

2）时控：在设置时间内，照明灯，⼴告灯点亮。

设置时间之外，熄灭。

3）光控+时控：在设置时间内，照明灯，⼴告灯点亮。

其他时间符合光控规则。

5：按下报警按键，扬声器报警，不间断，直到按任意按键触发⼀次其他语⾳播放才停⽌。

6：切割线：断开，扬声器⼀直报警（同时警号接⼝输出12V直流电，驱动警号⼯作），除⾮连接上切割线。

7：风扇⽤于连接12V直流风扇，舱内温度⾼于30度或者湿度⼤于80%，风扇启动。

8：任何情况下，按下紧急开，舱门打开。

9：是否连接以太⽹并不影响控制器⼯作。

连接以太⽹时，控制器的参数以及外设的状态（⽐如门的开关，灯的亮灭等）均会上报计算机。

控制器的⼯作参数需要由计算机软件设置。

10：系统停⽤需要由计算机软件设置。

停⽤后，紧急开和内门开按键依然有效，其他功能关闭。

11：红⾊拨码开关------ 设置，拨向左边，系统为正常⼯作模式。

拨向“设置”⼀边，⼯作⽅式如下：舱内⽆⼈：锁接⼝保持12V 输出，灵性锁⼀直打开（备⽤接⼝保持断电状态，磁⼒锁⼀直打开），不⽤按外门按键，直接拉门进⼊。

舱内有⼈操作时间未超时：锁接⼝保持断电，灵性锁上锁（备⽤接⼝保持12V输出，磁⼒锁吸合），按外门开按键⽆效。

自助银行ATM防护舱简介乙元兴咨询热线：400-660-2801深圳市乙元兴自动门有限公司2014年3月目录第一章产品概述…………………………………………………………………一、需求分析二、设计目标及原则三、应用场合第二章A T M防护舱门功能特点产品结构………………………………一、ATM防护舱门功能特点二、ATM防护舱舱体结构第三章ATM防护舱产品技术参数……………………………………………………3.1 ATM防护舱产品技术参数3.2 ATM防护舱门禁系统软件介绍第一章产品概述一、需求分析随着我国金融电子化的发展、银行业务的不断增多，ATM自动提款机逐渐普及，银行卡在全国范围内联网通用的实现，给人们的经济和生活带来了极大的便利。

ATM自助取款机已被广泛使用，但由于ATM提款机的特殊位置，在使用过程中不断发生的用户隐私不能得到保护，银行卡被复制、密码被窃取等卡内信息被盗的安全问题已使许多用户感到担心；而现实生活中，银行取款尾随抢劫，也不再是港台影视作品中的独有风景；ATM的防范成为银行保安的一个重点和难点。

近几年来，以银行自助服务区域为袭击目标，持械袭击储户、抢劫现金及破坏银行自助设备等案件时有发生。

2010年1月7日，一名女子在自动取款机操作间内取款时，一名男子进入操作间将该女子所取钱款抢走，并向女子连捅三刀后逃跑，造成受害人抢救无效死亡。

2011年6月15日，江苏南京平江府路上的一家自助取款区监控探头拍下画面，一名女子在自助存取款机上存钱，这时又进来了一个男子，男子走到她旁边的自助取款机，就在女子操作ATM机的时候后，这名男子突然拿起一块板砖，冲向了女子，并拍向这名女子的头部。

2012年10月4日，27岁的宁波姑娘小林在江北区老外滩的ATM机取款1000元时遭遇不测，被持刀歹徒几乎“割喉”，脖子被划出十来公分的伤口。

2012年1月5日至10日短短5天内，江苏省无锡、南京、盐城、宿迁等地又相继发生4起犯罪嫌疑人持枪、持械袭击储户、抢劫现金及破坏银行自助设备案件，导致受害人一死一伤。

ATM自助银行智能防范系统解决方案-公安司法导读：为了能够解决目前实际运行中存在的问题，并且尽可能地满足将来社会经济建设过程中可能出现的新需求，银行需要建立一个更先进、完善和统一的平台对这些情况予以处理，综合图像、声音、报警、通讯等功能，以达到数字化，网络化，智能化的目标。

一、需求分析为了能够解决目前实际运行中存在的问题，并且尽可能地满足将来社会经济建设过程中可能出现的新需求，银行需要建立一个更先进、完善和统一的平台对这些情况予以处理，综合图像、声音、报警、通讯等功能，以达到数字化，网络化，智能化的目标。

系统的设计应具备以下基本要求：能进行实时图像浏览及控制、录像查询及下载；具备声音复核功能，能进行语音对讲；具备报警联动功能，能进行远程布撤防；具备远程灯光、门禁、空调等设备控制功能；具备智能分析功能，能够进行人脸抓拍、异常行为检测等处理；具备集中管理功能，能对前端各子系统进行统一管理及调度。

二、系统概述针对目前ATM自助银行存在的问题及隐患，同时考虑到ATM监控点众多，位置分散的特点，银行ATM远程监控报警系统需要进行集中监控，它们分别为视频监控系统、防盗报警系统、门禁管理系统、语音对讲系统和智能分析系统。

本系统采用模块化结构，分布式存储，具有非常好的可扩性，可方便地把用户的特殊设备集成到本系统中。

系统连接图如下所示：系统可实现如下功能：1)系统可对密码区等敏感区域设置视频遮挡，在不侵犯客户隐私权的前提下清晰地记录持卡人的整个交易过程及出钞口的出钞过程。

2)具备高清监控功能，能对主要出入口及外环境进行24小时高清监控，获取更多细节信息。

3)能够对各在行式ATM自助行、离行式ATM自助行、自动存款机的监控报警图像进行统一整合和调度，进行实时图像、声音监控,实现集中管理。

4)具备智能分析功能，能够进行人脸抓拍、异常行为检测等处理，并把结果通过网络传给实时监控报警管理系统。

5)系统具备报警远程控制功能。

使用帮助一．文件夹中程序清单。

A TM.exe ----------------主控程序。

A TMUpdata.exe ------- 远程升级程序，本程序只提供给安装人员。

不对银行工作人员开放，以免误操作，造成程序失序。

此程序的操作步骤见文件夹中的文档二、安装和登录1.本软件为绿色版本，无需安装如果第一次使用，必须使用注册机。

打开注册机，把许可码和注册码 复制到SET.INI文件即可。

（用文本文件打开 SET.INI）2.双击ATM.exe,打开操控系统，用系统管理员身份登录，用户名: admin 密码：1进入界面后，在基本操作 ---》用户管理 中可以设置新的用户名和密码。

三． 主程序的功能1.站点的管理操作：基本设置---》站点管理这里注意的是：序列号一定是6位的数字，并且不要重复。

2IP 设置此项设置必须在和网络控制板连接的情况下，才能修改。

连接后，右键单击，就会出现“远程修改IP地址”的界面。

网络控制板 出厂的一般设置初始IP地址为192.168.1.200无论客户修改成什么IP地址，如果上电时同时按下出门和进门按键，则IP恢复成初始IP。

A)首先 先点“连接”按钮（红色框），如果能连接到线路板，则“确定修改IP”（蓝色框）按键变的可用。

B)先不要点任何按键，先设置黄色框中的IP,网关和子网掩码，如果正确无误，点蓝色框中的“确定修改IP”按钮。

注意：如果需要再次修改IP地址，需要按照修改后的IP地址进行连接，然后从A 再次开始设置。

3网络控制器使用具体步骤及其故障排除步骤1 控制板正确上电（以下所说测试和操作均在上电情况下）。

用网络线把电脑和控制板连接，这时如果控制板网络接口绿灯亮，请直接看如果不亮，则检查网络线是否是交叉线。

在单机与控制板直连情况下，网络线必须是交叉线。

同时检查网络接口包括微机的网络接口是否插接可靠。

这一切检查完，控制板网络接口还不亮，那就换块控制板或再换给交叉线试一试吧。

银行自助防护舱门禁系统一、系统概述银行自助防护舱门禁系统又称自助银亭、ATM防护亭，是银行对外自助服务终端机的防护舱，可以给终端机用户的操作使用提供一个独立的安全空间以保护用户信息安全。

迈斯银行自助防护舱门禁系统通过对自助舱内的人员检测，实现防护舱门等内部设备的联动控制，配合语音提示功能指引用户顺利完成存取款等操作。

系统结合了报警探测器、手动报警按钮、人员晕厥检测和视频监控等设备，以实现对防护舱现场情况的远程监控和报警的及时确认处理。

二、系统架构和组成三、应用场合银行ATM防护舱四、建设成效1、实现对ATM防护舱进行自动联动控制和智能语音播报指引，为用户提供便利的同时避免资源浪费，减少ATM防护舱的运营成本。

2、通过防护舱内用户手动报警、人员晕厥检测功能对防护舱内用户突发状况进行远程报警及监控，确保用户人身安全状况得到及时处理；通过对防护舱实时的防破坏检测，结合视频监控实现对防护舱设备的远程监管。

3、通过统一的ATM防护舱的联网管理，结合报警视频弹窗和电子地图定位，提高监控中心处警能力。

4、系统所有的事件及告警都能进行联动抓拍，并形成报表输出，通过报表即可直接进行视频调用。

抓拍资料存储于服务器，不因视频存储设备存储周期的覆盖而丢失。

五、功能特点1、红外检测到人员进入，语音自动输出欢迎提示，舱内的灯和风扇等设备启动，门进入到锁闭状态（身高低于1.2米人员进入不锁闭舱门），此时平台同样也能产生有人进入保护舱的语音输出提示；若锁没锁上，则语音提示门没有关好。

2、锁闭状态具备时间限制提醒功能，规定时间快到时，防护舱开始语音输出提示，并且在剩余的时间中，每隔一定时间提示一次；时间到后，门锁打开，外面的人可拉开舱门进入。

3、自助舱在有人状态下，红外如果出现检测不到人的情况，在规定延时过后系统将判断人员晕厥倒地，此时自动打开舱门并现场产生声光报警，同时平台产生晕厥报警并弹出现场电子地图位置标记及实时视频便于复核。
