信号联锁管理培训资料(站内信号联锁部分)一、联锁管理的基本概念和要求1．联锁的定义及要求列车或机车车辆在站内运行的径路叫做进路，进路由道岔的开通方向决定，道岔开通方向不对，就有可能引起事故，因此，为了保障行车安全，进路需要信号机进行防护，道岔位置不对，或者进路内有车（线路故障），防护这条进路的信号机就不能开放，信号机不开放，就禁止车列开到进路里去，以这样的方法保证行车安全。
控制上述道岔、进路和信号机并实现这三者间的联锁关系的设备，叫做联锁设备。
概括的说，联锁就是通过技术方法，使信号、道岔和进路必须按一定的程序，并满足一定条件，才能动作或建立起来的相互关系。
联锁是保证行车安全的基础，因此信号联锁设备必须符合故障——安全原则。
确保联锁关系的正确也是我们每个电务职工应尽的职责。
在维护中把握电气特性、机械强度的正常，才能保证联锁关系的正确，才能确保运输的安全和高效，因此按规定开展联锁试验，不仅是一项非常重要也是一项非常必要的的工作。
2．敌对信号所谓敌对信号就是不改变进路内道岔位置而又不能同时办理的两条进路。
（抵触进路指与已办进路道岔位置相交叉的进路。
）常见的敌对进路有以下几种：a.同一到发线上对向的列车进路与列车进路；b.同一到发线上对向的列车进路与调车进路；c.同一咽喉区内对向重叠的列车进路；d.同一咽喉区内对向重叠的调车进路；e.同一咽喉区内对向重叠或顺向重叠的列车进路与调车进路；f.进站信号机外方，列车制动距离内接车方向为超过0.6%的下坡道，而在该下坡道方向的接车线末端未设线路隔开设备时，该下坡道方向的接车进路与对方咽喉的接车进路、非同一到发线顺向的发车进路以及对方咽喉调车进路；g.防护进路的信号机与设在侵入限界的轨道绝缘节处，禁止同时开通的进路；h.向驼峰推送车列占用的股道与另一端向该股道的接车进路或调车进路；i.咽喉区内无岔区段上对向的调车进路等。
3.联锁管理的基本要求信号联锁管理是信号工作的核心，是安全管理工作的重点。

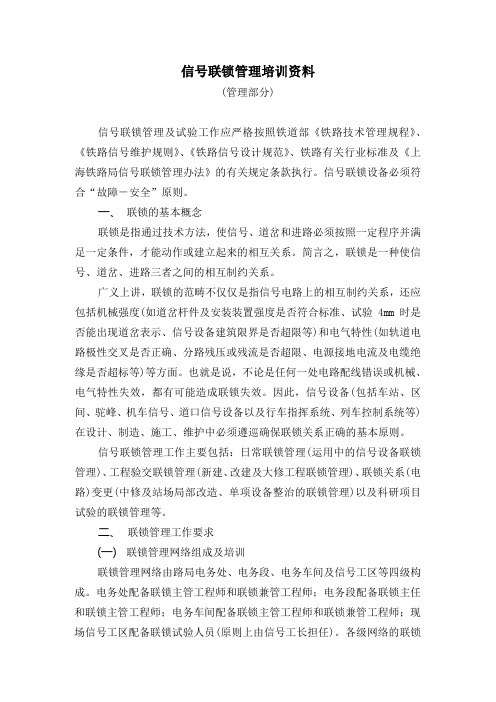

信号联锁管理培训资料(管理部分)信号联锁管理及试验工作应严格按照铁道部《铁路技术管理规程》、《铁路信号维护规则》、《铁路信号设计规范》、铁路有关行业标准及《上海铁路局信号联锁管理办法》的有关规定条款执行。
信号联锁设备必须符合“故障－安全”原则。
一、联锁的基本概念联锁是指通过技术方法，使信号、道岔和进路必须按照一定程序并满足一定条件，才能动作或建立起来的相互关系。
简言之，联锁是一种使信号、道岔、进路三者之间的相互制约关系。
广义上讲，联锁的范畴不仅仅是指信号电路上的相互制约关系，还应包括机械强度(如道岔杆件及安装装置强度是否符合标准、试验4mm时是否能出现道岔表示、信号设备建筑限界是否超限等)和电气特性(如轨道电路极性交叉是否正确、分路残压或残流是否超限、电源接地电流及电缆绝缘是否超标等)等方面。
也就是说，不论是任何一处电路配线错误或机械、电气特性失效，都有可能造成联锁失效。
因此，信号设备(包括车站、区间、驼峰、机车信号、道口信号设备以及行车指挥系统、列车控制系统等)在设计、制造、施工、维护中必须遵巡确保联锁关系正确的基本原则。
信号联锁管理工作主要包括：日常联锁管理(运用中的信号设备联锁管理)、工程验交联锁管理(新建、改建及大修工程联锁管理)、联锁关系(电路)变更(中修及站场局部改造、单项设备整治的联锁管理)以及科研项目试验的联锁管理等。
二、联锁管理工作要求(一)联锁管理网络组成及培训联锁管理网络由路局电务处、电务段、电务车间及信号工区等四级构成。
电务处配备联锁主管工程师和联锁兼管工程师；电务段配备联锁主任和联锁主管工程师；电务车间配备联锁主管工程师和联锁兼管工程师；现场信号工区配备联锁试验人员(原则上由信号工长担任)。
各级网络的联锁管理(试验)人员应根据本岗位基本职责，做好各项联锁管理(试验)工作，实行等级管理，逐级负责。
路局电务处每两年一次，组织对电务段联锁主任进行专业培训；电务段每两年一次组织对段联锁主管工程师、车间联锁兼管工程师及信号工区联锁试验人员进行专业培训。
第二章联锁逻辑图入门一、概述：联锁逻辑图是以逻辑代数为基础，以图形化的结构表达出各个因果逻辑关系的图。
大致分为以下三部分：1.“原因”部分（输入部分）：由工艺信号、操作按钮、就地开关及高低报警等具有逻辑特性的物理量。
2.逻辑运算部分（功能块部分）：将各输入条件根据工艺的的安全性、时序性、备用性的特点将各输入进行逻辑运算的关系。
3.“结果”部分（输出部分）：将逻辑运算的结果通过输出模件到现场阀门、开关、继电器等方式执行或在操作屏幕上显示。
二、逻辑代数基础：1. 逻辑变量与常量逻辑变量：采用逻辑变量表示数字逻辑的状态，逻辑变量的输入输出之间构成函数关系。
逻辑常量：逻辑变量只有两种可能的取值：“真”或“假”，习惯上，把“真”记为“1”，“假”记为“0”，这里“1”和“0”不表示数量的大小，表示完全对立的两种状态。
2. 逻辑运算：页脚内容12.1逻辑常量运算公式2.2逻辑变量、常量运算公式页脚内容2变量A的取值只能为0或为1，分别代入验证。
三、逻辑代数的基本定律3.1与普通代数相似的定律3.2吸收律吸收律可以利用基本公式推导出来，是逻辑函数化简中常用的基本定律。
页脚内容33.3 摩根定律：又称为反演律，它有下面两种形式AB=A+BBA+=A·B证明：页脚内容4页脚内容53.4逻辑函数的表示方法逻辑表达式 真值表卡诺图（邻接真值表） 逻辑图 波形图*表示方法之间的转换11 0 1 10 0ABAB A +B0 011 0 1 11 1 1 01 1 1 0逻辑表达式真值表将输入变量的所有取值组合（可按自然二进制编码）逐一代入逻辑表达式，列成表找到使逻辑函数Y=1的变量取值组合所对应的“乘积项”——取值“1”对应原变量，取值“0”对应反变量；将乘积项相或，构成“与或”表达式。
逻辑图转化为图形符号从输入端到输出端逐级写出图形符号对应的逻辑式四、常用的逻辑组合：4.1 “同或”逻辑：L= AB +A B=A B逻辑图：真值表：特征：两个输入变量相同输出为1页脚内容64.2 “异或”逻辑：L= A B+A B=A⊙B特征：两个输入变量相异输出为1逻辑图：真值表：4.3 “三取二”逻辑：L= AB +BC+CA逻辑图：真值表：特征：三个输入变量至少有两个为1时，输出为1页脚内容74.4“自锁”逻辑：L= ABC(L+HS)逻辑图：功能说明：该逻辑是将ABC个条件锁定，如果ABC任一条件为0，则输出L为0.且ABC条件复位后输出L任为0，直至HS复位后输出L 为1.4.5 “延时单元”①1—0延时：当输入信号由1变为0时，输出经过一段固定时间后变为0.逻辑图：输入输出时序图：②0—1延时：当输入信号由0变为1时，输出经过一段固定时间后变为1逻辑图：输入输出时序图：③脉冲单元：当输入信号由0变为1时，输出会产生一个固定时间1，之后为0逻辑图：输入输出时序图：页脚内容8脉冲特征：有固定的脉冲时间，触发条件为上升沿触发。
城市轨道交通联锁关系及联锁设备培训课件
复习：1、什么是进路 2、 进路的分类
3、 敌对进路有哪些？
联锁及联锁设备 一、联锁 1. 联锁关系 为了保证车站的列车、调车作业安全，信号、道岔、进路之 间必须建立相互制约的关系，称为联锁关系，简联锁。
2. 联锁关系的基本内容 联锁关系的基本内容可以归纳为以下几点: (1) 当进路上各轨道区段空闲、有关道岔锁闭在规定位置、其 敌对信号处于关闭状态时，防护该进路的信号机才能开放；信号 机开放后，该进路上的有关道岔不能转换，其敌对信号机能开放。
(2) 正线上的出站信号机未开放时，同方向的进站信号机不能 开放通过信号；主体信号'未开放时，其预告信号机不能开放。
(3) 信号机的显示必须与所防护的进路相符合。
(4) 区间内正线上的道岔未开通正线时，两端站不能开放有关
信号机。
三、联锁设备
控制车站的道岔、进路和信号，并实现它们之间联锁关系的 设备称为联锁设备。
1. 电锁器联锁
电锁器联锁是一种非集中联锁设备，它山电锁器和继电器电
教学内容
实现主要联锁关系，人工用带电锁器的道岔握柄在现场就地操道 岔，信号机采用色灯信号机或臂板信号机。
2. 继电联锁
考勤(1分钟)
点名检查出勤情况
复习提问
(8分钟) 讲授新课 ※※(如分钟)
※※忠。
分钟)
（10分钟） （1分钟）。
授课班：段级联锁试验员培训班授课目的：工区级联锁试验培训授课人：授课课时：12H第一节基本要求1.信号联锁设备必须符合“故障一安全”原则，必须满足《铁路技术管理规程》、《铁路信号设计规范》以及铁路有关行业标准的要求。
2.信号联锁管理工作主要包括：日常联锁管理、工程验交联锁管理、联锁关系（电路）变更以及科研项目试验的联锁管理等。
3.段信号联锁管理实行段、车间、工区三级管理。
段设联锁主任和一定数量的联锁工程师；车间设专（兼）职联锁工程师，负责信号设备的联锁管理工作；工区由经段联锁试验培训并取得合格证的人员负责日常维修过程中的联锁试验工作和有关管理工作。
联锁管理实行岗位负责制，联锁管理及试验人员享受高一级待遇。
4. 持证岗人员范围：段信号技术科、生产指挥中心、安全科、质检科、信号试验室、车间参加联锁管理、试验人员，电务值班员、CTC（TDCS）中心、信号工长等。
各级联锁试验人员负责相应范围的联锁试验工作，不得以下级代替上级进行联锁试验。
5.信号工区联锁试验人员职责a.负责日常维修工作中的单项设备试验。
b.参加年度联锁关系检查试验和Ⅲ级施工中单项设备检查试验。
c.经常访问使用人员，发现问题及时登记并上报。
6．联锁纪律a在信号设备上进行试验或采用革新项目，变更联锁图表、电路图、信号显示方式及器材规格按下列规定办理：b.改变主要器材规格、变更信号显示方式、改变部颁标准设计，须经铁道部批准。
c.变更信号设备联锁关系、修改电路图及联锁软件，由铁路局批准。
d.计算机联锁软件功能超出制式检测范围时，应重新进行联锁软件检测。
e.变更接点组（不改变联锁条件）、配线图由电务段批准。
f.电路修改后，电务段应及时修改图纸并存档。
7.信号设备联锁关系的临时变更或停止使用，须经铁路局许可。
8.各种监测、遥信、报警电路等必须与联锁电路安全隔离，不得影响设备的正常使用。
未经铁道部批准，不得随意借用联锁条件。
9.未经规定程序审批不准进行信号电路和联锁软件修改。
铁路信号联锁关系及规章制度讲课教师：王树国联锁联锁定义：为了保证列车运行及调车作业的安全，在信号机与其防护进路的有关道岔之间，有关信号机之间及有关的进路之间必须建立一定的相互制约的关系。
这种关系称为联锁。
联锁设备：帮助人们实现联锁关系，防止人为失误，以确保列车及调车安全并提高运输效率的设备，称为联锁设备。
一通则1、联锁设备必须工作可靠并符合故障安全原则。
2、当外线任何一处发生断线或混线时，不能导致进路错误解锁、道岔错误转换以及信号机错误开放。
3、当进路上的有关道岔开通位置不正确，道岔的尖轨与基本轨、心轨与翼轨有4 mm及其以上间隙，敌对进路未解锁或照查条件不符时，防护该进路的信号机不能开放。
4、信号机开放后，与该进路有关的道岔应被锁闭，其敌对信号机不得开放。
5、向占用线路排列进路时，有关列车信号机不得开放(引导信号除外)。
6、正线出站信号机未开放时，进站信号机的通过信号不能开放；主体信号机未开放时，预告、接近信号机或复示信号机不得开放。
7、站内联锁设备中，除引导接车外，敌对进路(必须互相照查，不能同时开通的进路)为：a)同一到发线上对向的列车进路与列车进路。
b)同一到发线上对向的列车进路与调车进路。
c)同一咽喉区内对向重叠的列车进路。
d)同一咽喉区内对向重叠的调车进路。
e)同一咽喉区内对向重叠或顺向重叠的列车进路与调车进路。
f)进站信号机外方，列车制动距离内接车方向为超过6‰的下坡道，而在该下坡道方向的接车线末端未设线路隔开设备时，该下坡道方向的接车进路与对方咽喉的接车进路、非同一到发线顺向的发车进路以及对方咽喉调车进路。
g)防护进路的信号机设在侵入限界的轨道绝缘节处，禁止同时开通的进路。
h)向驼峰推送车列占用的股道与另一端向该股道的接车进路或调车进路i)咽喉区内无岔区段上对向的调车进路(到发线上无岔区段应根据具体情况及运营要求另作规定)。
8、进站或接车进路信号机因故障不能正常开放信号或开通非固定接车线路时，应使用引导信号。
