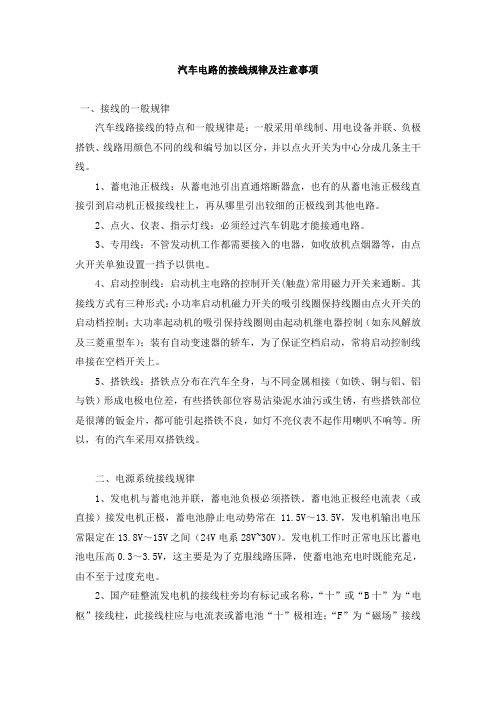

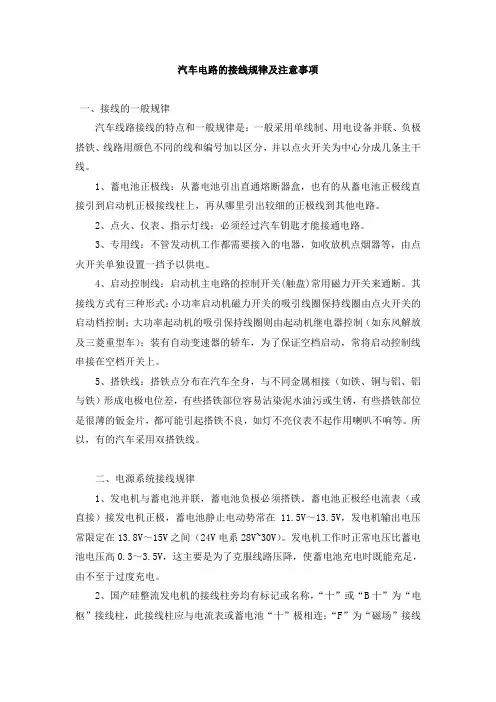

汽车电路的接线规律及注意事项一、接线的一般规律汽车线路接线的特点和一般规律是:一般采用单线制、用电设备并联、负极搭铁、线路用颜色不同的线和编号加以区分,并以点火开关为中心分成几条主干线。
1、蓄电池正极线:从蓄电池引出直通熔断器盒,也有的从蓄电池正极线直接引到启动机正极接线柱上,再从哪里引出较细的正极线到其他电路。
2、点火、仪表、指示灯线:必须经过汽车钥匙才能接通电路。
3、专用线:不管发动机工作都需要接入的电器,如收放机点烟器等,由点火开关单独设置一挡予以供电。
4、启动控制线:启动机主电路的控制开关(触盘)常用磁力开关来通断。
其接线方式有三种形式:小功率启动机磁力开关的吸引线圈保持线圈由点火开关的启动档控制;大功率起动机的吸引保持线圈则由起动机继电器控制(如东风解放及三菱重型车);装有自动变速器的轿车,为了保证空档启动,常将启动控制线串接在空档开关上。
5、搭铁线:搭铁点分布在汽车全身,与不同金属相接(如铁、铜与铝、铝与铁)形成电极电位差,有些搭铁部位容易沾染泥水油污或生锈,有些搭铁部位是很薄的钣金片,都可能引起搭铁不良,如灯不亮仪表不起作用喇叭不响等。
所以,有的汽车采用双搭铁线。
二、电源系统接线规律1、发电机与蓄电池并联,蓄电池负极必须搭铁。
蓄电池正极经电流表(或直接)接发电机正极,蓄电池静止电动势常在11.5V~13.5V,发电机输出电压常限定在13.8V~15V之间(24V电系28V~30V)。
发电机工作时正常电压比蓄电池电压高0.3~3.5V,这主要是为了克服线路压降,使蓄电池充电时既能充足,由不至于过度充电。
2、国产硅整流发电机的接线柱旁均有标记或名称,“十”或“B十”为“电枢”接线柱,此接线柱应与电流表或蓄电池“十”极相连;“F”为“磁场”接线柱,它与调节器“磁场”接线柱相连;“E”为“搭铁”接线柱,应与调节器的“搭铁”接线柱相接。
3、采用外装调节器的交流发电机的磁场线圈搭铁方式由两种:一种是磁场线圈直接在发电机内部搭铁,如国产东风EQ1092,BJ2020汽车的发电机;另一种是磁场线圈不再发电机内部搭铁,而是通过调节器搭铁,如解放CA1092汽车的交流发电机。
汽车电路的接线规律及注意事项1.汽车电路接线规律:1.1正极与负极:汽车电路一般由正极和负极组成。
正极通常指汽车电池的正极,负极指汽车电池的负极或是接地。
正极和负极之间的电流流动方向是从正极到负极。
1.2并联和串联:在汽车电路中,元件可以通过并联或串联连接。
并联意味着将两个或多个元件的正极连接在一起,同时将它们的负极连接在一起。
在并联电路中,电流可以从其中的任何一个元件流过。
串联则是将两个或多个元件的正极和负极依次连接起来,形成一条连续的路径。
在串联电路中,电流必须依次通过每个元件。
1.3引线颜色代表:为了方便汽车电路的安装和维修,通常会使用不同颜色的导线来表示不同的功能。
例如,红色通常代表正极,黑色通常代表负极,绿色通常代表接地。
不同厂家可能会稍有不同,因此在进行接线时,最好参考汽车的电路图或使用说明书。
2.汽车电路接线注意事项:2.1安全第一:在进行汽车电路接线时,安全是首要考虑因素。
确保在进行接线工作时,首先将电源关闭,以免因短路导致电击或火灾。
同时,使用绝缘工具和绝缘手套进行操作,以防止电流通过人体而引起伤害。
2.3注意电流容量:在进行汽车电路接线时,要注意元件的电流容量。
过高的电流可能会导致元件过载并烧坏。
因此,在选择元件和进行接线时,需注意其电流容量是否符合要求。
2.4检查接线质量:确保每个接点都牢固可靠,无松动或脱落。
这有助于避免电流传输不良、电压损失以及引发故障的风险。
同时,应检查接线头是否干净,无腐蚀或氧化,可通过清洗或更换来保持良好的接触质量。
2.5细心分辨线色:由于汽车电路使用不同颜色的导线表示不同的功能,因此在进行接线时要细心分辨线色,确保将相应的线连接到正确的位置。
此外,也要注意区分不同颜色导线的具体含义,以免造成混淆或错误接线。
2.6不过度拉伸线缆:在进行接线时,不要过度拉伸线缆,以免引起张力过大,导致线缆破裂或断开。
应尽量使线缆保持自然状态,避免过度弯曲或拉伸。
2.7检查接线后进行测试:在完成汽车电路接线后,需进行相应的测试,以确保连接的正确性和元件的正常工作。
汽车线束三维布局设计的基本原则汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。
随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高,汽车上的电器配置、功能也越来越多,所以连接各个电器件的线束也越来越复杂,成为当代汽车故障的多发环节,也因此在汽车设计和生产制造中受到越来越多的关注。
如何提高汽车线束的综合性能成为关注的焦点。
在汽车线束的整体设计中,三维布局是前提。
本文将重点阐述这部分。
1汽车线束设计流程汽车线束的设计流程见图1,详细分析如下。
1)由主机厂电气工程师提供整车电气系统的功能,电气负荷及相关的特殊要求,电器件的状态、安装位置,线束与电器件对接的形式。
图1 汽车线束设计和制造流程2)根据电气原理图对每个电气子系统及回路进行电源分配,其中包括搭铁点的分配。
并绘制相应的整车电气原理图。
3)绘制三维线束布置图。
4)根据各子系统电器件的分布情况,确定线束的布线形式及在汽车上的走向;确定线束的外保护形式及过孔的保护;并根据电器件本身的插接件确定线束上与其对接的端子和护套的型号:绘制二维线束图。
5)根据冻结的三维线束布置图和原理图,校核二维线束图;确认无误后方可发图,经认可后试制、生产。
2线束三维布局走向设计线束的走向布局及分段,是根据车身钣金的具体情况,结合全车电器件的分布综合来考虑的。
线束的走向分段不可拘泥某种形式,而是要在车身钣金能够满足线束布置的前提下,从整车电气角度来考虑其分布走向。
1线束三维布局走向的主要原则下面详细介绍线束三维布局走向中需要考虑的主要原则。
1)装配工艺性好线束的走向分段设计一定要满足易于装配这个前提,尽量不要给总装增加过多的工序,可考虑分装,如门线、仪表板线等:同时,要考虑最好不要使用特殊工具就可以完成装配。
2)可维护性好这一点是与第l点相呼应的,不仅仅要易于装配,在售后维修方面,也要易于拆卸,不可以因为要维修某个电器件需要拆下某段线束,而拆除其他多个零部件,否则就将增加不必要的维修工时。
浅析汽车线束布置设计及原则汽车线束布置设计及原则汽车线束是汽车电气系统中重要的部件之一,它负责连接各种电子设备和电气元件。
线束布置设计是制造汽车过程中非常重要的一步,线束的布置需要遵循一些重要的原则,以确保车辆电气系统的正常运行。
那么,汽车线束布置设计及原则是什么呢?一、线束布置的基本原则1.可靠性:线束布置必须考虑到车辆在不同工作状态下的振动和震动,并且必须保证线束不会松动或断裂。
同时,需要考虑到线束耐高温、耐低温、耐湿度等特性。
线束在开车过程中可能会遭受物理或环境的损害,因此必须要有适当的保护措施。
2.可维护性:线束的布置必须确保易于进行后期维护和更换。
这个原则包括确定线束的位置、以及固定线束的方式等。
这些设计所采用的连接器和传感器的容易访问性是非常重要的,这些元件必须经常维护、检查和更换。
3.美观度:线束布置还需要注重购买者对汽车设计的美观度和很好的外观。
因此,在设计时必须考虑线束的颜色、形状和布置方式。
在线束布置过程中,需要利用原有的汽车外形和空间布局,同时要充分利用宽域的车身,以充分发挥布置的优势。
4.空间利用:线束布置需要考虑车辆的空间,必须遵守汽车装配所需的最小线束长度,线束必须正确安装在车内,以确保没有线束短缺或剩余部分。
二、线束布置的设计步骤1.确定需要连接的设备:汽车电气系统中需要连接的设备数量众多,线束布置设计必须在第一步中清楚地确定需要电气连接的设备。
2.设计汽车的装配图:设计师需要根据汽车的装配图来着手设计线束的布置。
3.确定各种设备的连接方式:每种设备的连接方式不同,需要指定连接器的类型和大小。
4.确定线束的长度:根据图纸设计的线束长度需要考虑到汽车的布局,在设备之间留有足够的空隙,确保恰当的导线长度。
5.确定线束的布置路线:考虑到线束的连接器位置和连接路径,以及线束尺寸和重量,设计师需要选择最合适的布置路线,包括线束穿过车体的位置和方式。
6.确定线束的大小:线束的设计非常关键,带宽太大或太小都会对系统造成灾难性的影响。
