8255和82531.3.3 8253／8253－5可编程计时器8253是作为Intel公司的微型计算机外围器件⽽设计的⼀种可编程计数器／计时器器件。
它是⽤N沟道MOS⼯艺制成的，只需⼀组⼗5V电源。
该器件包含三个独⽴的16位计数器，每个计数器的计数速率都可达到2MHZ。
所有的⼯作⽅式都是软件可编程的。
主要技术特性·8253－5与MCS－85兼容；·有三个独⽴的⼗六位计数器；·计数频率范围是0～2MHZ；·可编程计数器⽅式；·⼆进制或⼆⼀⼗进制计数；·⼀组⼗5V电源；·24条引脚双列直插式封装。
引脚安排如图1-3-14所⽰。
图1-3-14 8253/8253-5的引脚图图1-3-15 8253/8253-5的内部结构框图内部结构如图1-3-l5所⽰。
功能说明8253的功能是由多个通⽤的定对元件实现的，这些定时元件可被系统软件看作⼀系列I／O⼝。
8253能在软件控制下产⽣⼀系列准确的时间延迟，系统软件⽤不着再建⽴定时循环。
程序员只需适当设置8253，将要求的数值预置⼊8253的⼀个计数器中。
8253将根据命令计算延时，并在完成延时任务时中断CPU。
显然，这样做使软件开销最省，且可通过适当分配优先级的办法很容易地实现多级延迟。
8253还具有计数器／计时器功能。
例如：·可编程频率发⽣器；·事件计数器；·⼆进制倍频器；·实时时钟；·数字单稳；·复杂的电机控制器。
1．数据母线缓冲器这个三态、双向和⼋位的缓冲器⽤于将8253与系统数据总线连接起来。
CPU执⾏输⼊／输出指令时缓冲器就发送或接收数据。
数据总线缓冲器有三个基本功能：·通过编程确定8253的⼯作⽅式；·向计数寄存器装⼊数据；·读出计数值。
2．读／写逻辑读／写逻辑接受来⾃系统总线的输⼊，然后产⽣控制整个器件⼯作的控制信号。

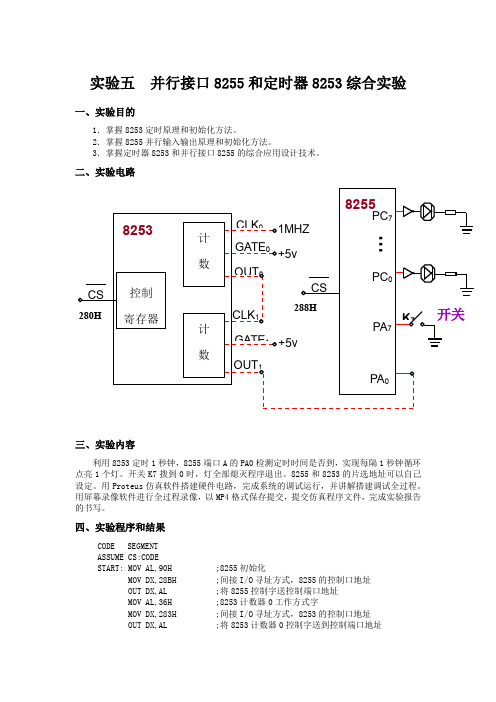

实验五 并行接口8255和定时器8253综合实验一、实验目的1．掌握8253定时原理和初始化方法。
2．掌握8255并行输入输出原理和初始化方法。
3．掌握定时器8253和并行接口8255的综合应用设计技术。
二、实验电路三、实验内容利用8253定时1秒钟，8255端口A 的PA0检测定时时间是否到，实现每隔1秒钟循环点亮1个灯。
开关K7拨到0时，灯全部熄灭程序退出。
8255和8253的片选地址可以自己设定。
用Proteus 仿真软件搭建硬件电路，完成系统的调试运行，并讲解搭建调试全过程。
用屏幕录像软件进行全过程录像，以MP4格式保存提交，提交仿真程序文件，完成实验报告的书写。
四、实验程序和结果CODE SEGMENT ASSUME CS:CODESTART: MOV AL,90H ;8255初始化MOV DX,28BH ;间接I/O 寻址方式，8255的控制口地址 OUT DX,AL ;将8255控制字送控制端口地址 MOV AL,36H ;8253计数器0工作方式字MOV DX,283H ;间接I/O 寻址方式，8253的控制口地址 OUT DX,AL ;将8253计数器0控制字送到控制端口地址开关控制 寄存器CS计 数器计数 器CLK 0CLK 11MHZ GATE 0 GATE 1 +5v+5v OUT 0OUT 18253CSPC 0PC 7PA 0PA 7…K 78255288H280HMOV AX,1000 ;计数初值MOV DX,280H ;选中计数器0OUT DX,AL ;将计数初值低字节送8253计数器0端口地址MOV AL,AH ;先读写低字节，在读写高字节OUT DX,AL ;将计数初值高字节送8253控制端口地址MOV AL,74H ;8253计数器1工作方式字MOV DX,283H ;间接I/O寻址方式OUT DX,AL ;将8253计数器1控制字送到控制端口地址MOV AX,1000 ;计数初值MOV DX,281H ;选中计数器1OUT DX,AL ;将计数初值低字节送8253计数器1端口地址 MOV AL,AH ;先读写低字节，再读写高字节OUT DX,AL ;将计数初值高字节送8253控制口地址MOV BL,01HMOV DX,28AH ;间接I/O寻址，8255C口地址MOV AL,BLOUT DX,AL ;点亮1盏灯AGAIN: MOV DX,288H ;8255A口地址IN AL,DXTEST AL,80H ;测试PA7开关JZ STOP ;若为0则返回DOSMOV DX,288H ;8255A口地址L1: IN AL,DXTEST AL,01H ;测试PA0，若是1则继续测PA0（高电平表示1S时间没到）JNZ L1ROL BL,1 ;若是0则准备点亮下一盏灯MOV AL,BLMOV DX,28AH ;8255C口地址OUT DX,AL ;点亮下一盏灯MOV DX,288H ;8255A口地址L2: IN AL,DXTEST AL,01H ;测PA0，若是0则继续测PA0（定时到out输出低电平并维持一个CLK周期）JZ L2JMP AGAIN ;若为1，则跳转至AGAIN（下一个定时段开始，高电平表示定时中）STOP: MOV AH,4CH ;返回DOSINT 21HCODE ENDSEND START。
《微机原理与接口技术》课程设计课题用8255和8253使发光二极管轮流点亮学院计算机与信息学院班级物联网工程10-1班姓名吴超学号指导老师石磊高妍妍日期2013.1.5微机原理与接口技术课程设计班级：物联网工程姓名：吴超学号：课程设计名称用8255和8253使发光二极管按一定规律轮流点亮课程设计要求发光二极管点亮方式：将发光二极管分为n组，每组12/n个灯管，从左到右依次点亮这些灯管，每组灯管发光时间为t。
设有4种发光组合：（1）n=12，t=1s：每个灯管间隔1s循环点亮。
（2）n=12，t=2s：每个灯管间隔2s循环点亮。
（3）n=6，t=1s：每两个灯管间隔1s循环点亮。
（4）n=6，t=2s：每两个灯管间隔2s循环点亮。
这四种方式分别对应按键“A”、“B”、“C”、“D”。
按对应按键后进入对应方式。
退出：按“E”键后，所有灯管灭，七段数码管显示初始“P.”状态。
课程设计目的1掌握《微机原理与接口技术》的内容2掌握可编程并行接口8255A,可编程定时/计数器8253，及数码管的用法和原理3掌握汇编语言程序的设计硬件设计一.系统所选用的个芯片介绍1.Intel8253可编程定时/计数器2.可编程并行接口芯片82553.八段数码管显示二.系统选用各芯片的工作方式1.Intel8253可编程定时/计数器工作方式2.可编程并行接口芯片8255工作方式总体设计一．基本的工作原理二．硬件总体的设计1.系统总的方案2.键盘及其功能的定义3.系统所实现的功能三．软件总体设计1.程序代码（带注释）2程序分析系统连线说明PB0-L8PB1-L7PB2-L6PB3-L5PB4-L4PB5-L3PB6-L2 PB7-L1PC0-L12PC1-L11PC2-L10PC3-L9程序代码见第7页课程设计感想见第20页参考文献见第20页前言《微机原理与接口技术》是计算机，电子等专业的一门专业基础课程。
在课程体系中占有重要的地位课程设计的内容不仅很好的配合了所学习的内容及实验，而且通过课程设计将平时所学的内容运用到实际应用中。
微机原理与接口技术8255 8253初始化编程原微机原理与接口技术--8255|8253初始化编程原理解析000微机原理与接口技术研究方向：指令数据在计算机中是如何传输的；（1）控制总线（2）地址总线（3）数据总线在计算机中要研究数据是如何传输的，就是知道计算机是如何寻址的(地址译码)、CPU与外设是如何进行数据交互的、CPU中的控制器是如何控制外设进行数据传输的；一、8253芯片74LS138芯片的工作原理：当一个选通端（G1）为高电平，另外选通端G2A、G2B为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端一低电平译出；（1）8253与8086CPU的连接方式注意：z如果8253与8位数据总线的微机相连，只要将A1A0分别与地址总线的最低两位A1A0相连即可。
z如果系统采用的是8086CPU，则数据总线为16位。
CPU在传送数据时，总是将低8位数据送往偶地址端口，将高8位数据送到奇地址端口。
偶地址端口的数据总是通过低8位数据总线送到CPU，奇地址端口的数据总是通过高8位数据总线送到CPU。
当仅具有8位数据总线的存储器或I/O接口芯片与8086的16位数据总线相连时，既可以连到高8位数据总线，也可以接在低8位数据总线上。
在实际设计系统时，常将这些芯片的数据线D7~D0接到系统数据总线的低8位，这样，CPU就要求芯片内部的各个端口为偶地址（地址总线的A0＝0）。
应改用地址总线中的A2A1实现端口选择，即将A2连到8253的A1引脚，而将A1与8253的A0引脚相连。
（如上如所示）例题解析：5．若8253的地址为：04H-07H，要使计数器2工作于方式2，按二进制计数，计数值为02F0H，写出初始化程序。
若要读取通道1的16位计数值，写出其程序。
（1）初始化程序的步骤二、初始化编程步骤和门控信号的功能1．8253的初始化编程步骤接通电源时，8253处于未定义状态，在使用之前，必须用程序把它们初始化为所需的特定模式，这个过程称为初始化编程。
北理工微机原理与接口技术之8255,8253实验报告微机原理与接口技术实验报告———8253可编程定时器8255并行接口实验实验一8255并行接口实验一，实验内容8255的A口作为输入口，与逻辑电平开关相连。
8255的B口作为输出口，与发光二极管相连。
编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。
二，实验目的（1）掌握8255的工作原理。
（2）掌握编写8255并行接口初始化及编程实现的方法。
三，实验仪器微机实验教学系统实验箱、8086CPU模块四，实验步骤（1）连线8255的PA0—PA7分别与逻辑电平开关的K1—K8相连?PB0—PB7分别与发光二极管电路的LED1—LED8相连?CS0与8255的片选CS8255相连其它线路均已连好具体如图所示：（2）编辑程序，编译链接后，单步运行，调试程序。
（3）调试通过后，全速运行，观察实验结果。
（4）撰写实验报告。
五，实验源程序如下CODE SEGMENT PUBLICASSUME CS:CODEORG 100HSTART:MOV DX,04A6HMOV AX,90H ；写8255的控制字，A组工作在方式0，A口输入，C口高4位输出，B组工作在方式0，B口及C口的低4位均工作在输出OUT DX,AXSTART1:MOV DX,04A0HIN AX,DX ；读取A口数据MOV DX,04A2HOUT DX,AX ；将从A口读取的数据从B口输出，控制LED灯JMP START1CODE ENDSEND START六，实验现象LED灯低电平有效。
当某一开关拨到低电平时，对应的LED灯点亮。
当某一开关拨到高电平时，对应的LED灯熄灭七，思考题1．将片选线接到CS1—CS7；重新编写程序。
CS0对应地址是04A0---O4AF, CS1对应地址是04B0---O4BF.现将片选线接到CS1，重新编程：CODE SEGMENT PUBLICASSUME CS:CODEORG 100HSTART:MOV DX,04B6H ；CS1对应的地址MOV AX,90HOUT DX,AXSTART1:MOV DX,04B0HIN AX,DXMOV DX,04B2HOUT DX,AXJMP START1CODE ENDSEND START实验现象：如同片选线接到CS02．交换A B接线，A口输出、B口输入；重新编写程序。
实验四：8253与8255编程与使用【课时安排】4学时【实验要求】1.掌握定时/计数器芯片8253的接口与应用编程。
2.掌握可编程并行接口芯片8255的接口与应用编程。
【实验内容】1.实验①：用8255PA口控制PB口。
2.实验②：用8253的0和1通道工作在方式3，产生周期为2秒的方波，并输出到发光二极管L1处，观察检验结果的正确性。
【实验原理介绍】1.实验接线图图 1 实验①接线图图 2 实验②接线图（部分）（提示:此图不完整，定时器的一个输出应接LED灯L1端，请思考使用一个定时器能否实现2s的定时，如不能，应该如何连接）2.8253芯片介绍8253是一种可编程定时/计数器，有三个十六位计数器，其计数频率范围为0-2MHz，用+5V单电源供电。
8253的功能用途：延时中断；实时时钟；可编程频率发生器；数字单稳；事件计数器；复杂的电机控制器；二进制倍频器。
8253的六种工作方式：•方式0：计数结束中断•方式l：可编程频率发生•方式2：频率发生器•方式3：方波频率发生器•方式4：软件触发的选通信号•方式5：硬件触发的选通信号实验②实验程序框图3.38255A芯片简介：8255A可编程外围接口芯片是INTEL公司生产的通用并行接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0：基本输入/ 输出方式方式l：选通输入/ 输出方式方式2：双向选通工作方式实验①实验程序框图3.程序清单实验一：CODE SEGMENT ;H8255-1.ASMASSUME CS:CODEIOCONPT EQU 0FF2BH ;定义8255控制口IOBPT EQU 0FF29H ;定义8255 PB口IOAPT EQU 0FF28H ;定义8255 PA口ORG 11B0HSTART: MOV AL,90H ;定义PA输入,PB输出MOV DX,IOCONPT ;控制口OUT DX,AL ;写命令字NOP ;延时NOPNOPIOLED1: MOV DX,IOAPT ;PA口IN AL,DX ;读PA口MOV DX,IOBPT ;PB口OUT DX,AL ;写PB口MOV CX,0FFFFH ;延时DELAY: LOOP DELAYJMP IOLED1 ;循环CODE ENDSEND START实验二：CODE SEGMENT ;H8253.ASMASSUME CS:CODEORG 1290HSTART: JMP TCONTTCONTRO EQU 0043H ;控制端口地址TCON0 EQU 0040H ;T0端口地址TCON1 EQU 0041H ;T1端口地址TCONT: MOV DX,TCONTRO ;SC1SC0(计数器选择),RL1RL2(读写字节数),M2M1M0(工作方式),码制; 补充代码，写命令字（设置T0的工作方式等）MOV DX,TCON0 ;T0口;写入T0的计数初值MOV DX,TCONTRO; 补充代码命令字（设置T0的工作方式等）MOV DX,TCON1 ;T1口;写入T1的计数初值JMP $CODE ENDSEND START【基本操作与仪器介绍】开发平台硬件资源：8088实验箱开发平台软件资源：ZY8086K微机原理调试软件【实验重要步骤】实验①⒈在系统显示监控提示符“P.”时，按SCAL键，传送EPROM中的实验程序到内存中。
