工控自动化电气设备代码表、工控自动化电气设备符号表、水处理电控设计必需符号代码

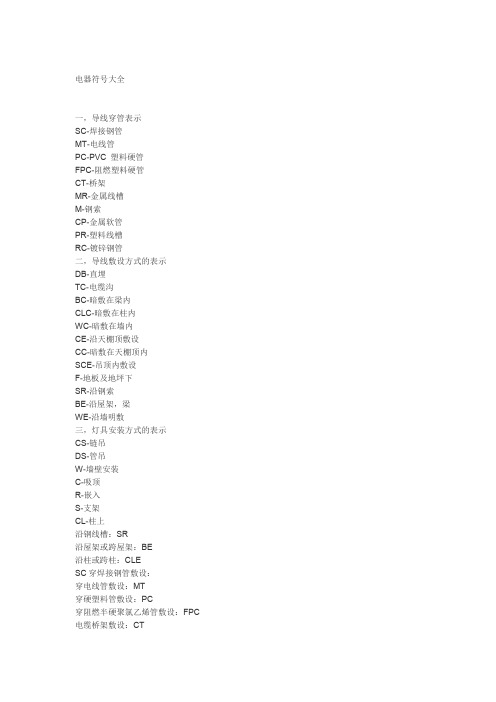

电器符号大全一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLESC穿焊接钢管敷设：穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下**************************************************型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

电气设备符号大全1. 什么是电气设备符号？在电气工程中，电气设备符号是一种用于表示不同电气设备或元件的图形符号。

这些符号通常用于电路图、电气图和电气布置图等技术文档中，以便于工程师和技术人员们能够更好地理解和识别电气设备。

电气设备符号通过使用简单的几何图形和线条来表示不同的电气设备和元件，例如开关、电容器、电感器、变压器等。

这些符号通常具有固定的形状、线型和颜色，并且符号的选择和使用必须遵循国际标准和规范，以确保在不同的电气系统和设备中能够实现一致性和互操作性。

2. 常见的电气设备符号下面列出了一些常见的电气设备符号及其对应的含义：•开关符号: 用于表示电路中的开关元件，包括普通开关、按键开关、轻触开关等。

•电源符号: 用于表示电路中的电源元件，包括电池、交流电源、直流电源等。

•灯泡符号: 用于表示电路中的灯泡或指示灯，表示电路中的光源。

•电容器符号: 用于表示电路中的电容器元件，表示电路中的储能元件。

•电感器符号: 用于表示电路中的电感器元件，表示电路中的储能元件。

•电阻器符号: 用于表示电路中的电阻器元件，表示电路中的电阻元件。

•变压器符号: 用于表示电路中的变压器元件，表示电路中的变压和隔离。

除了上述符号外，还有一些其他电气设备符号的常见示例，包括电机、传感器、继电器、断路器等。

3. 国际电气符号标准为了实现电气设备符号的一致性和互操作性，国际电工委员会（IEC）发布了一系列标准，称为IEC 60617标准，用于规定电气设备符号的形状、线型和颜色等。

这些标准已被广泛采用并成为电气工程中的国际通用标准。

IEC 60617标准定义了许多标准符号，其中有些符号还具有变种和替代符号。

这些符号通常以简洁的线条和几何图形表示，并且通常与符号对应的设备或元件实际外观之间没有直接联系。

因此，工程师和技术人员在使用电气设备符号时，需要事先了解和熟悉相关的IEC 60617标准。

4. 创建和编辑电气设备符号对于需要创建和编辑电气设备符号的工程师和技术人员，有一些软件工具和在线平台可以帮助他们实现这些任务。

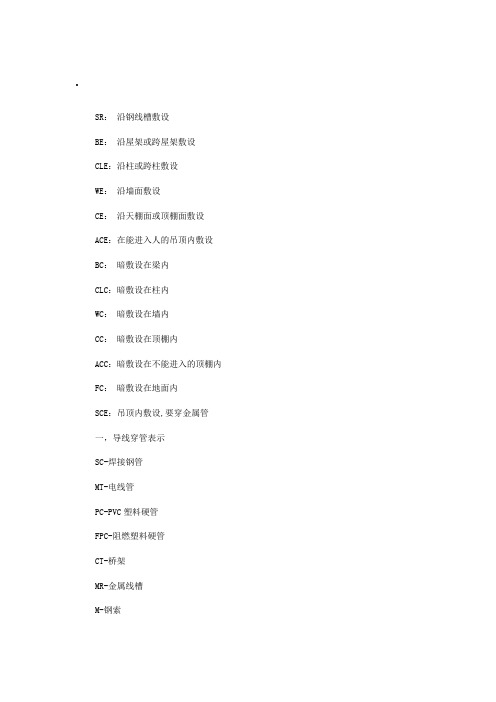

.SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

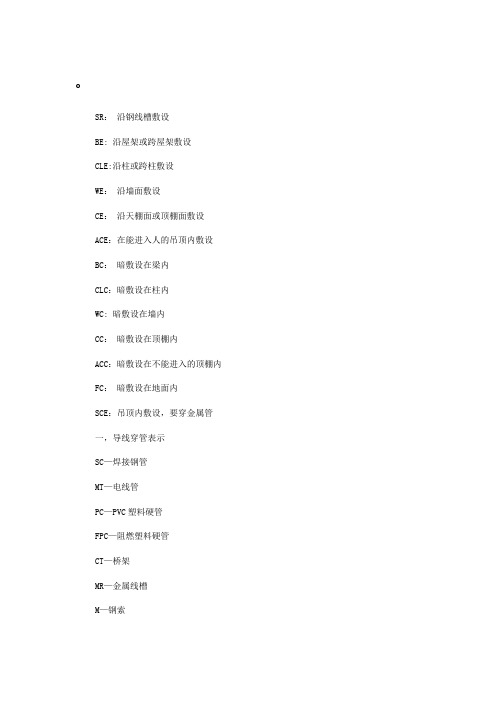

SR：沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC: 暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设，要穿金属管一，导线穿管表示SC—焊接钢管MT—电线管PC—PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR—金属线槽M—钢索CP—金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB—直埋TC—电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC—暗敷在墙内CE—沿天棚顶敷设CC—暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE—沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS—链吊DS-管吊W—墙壁安装C-吸顶R-嵌入S—支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设:SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设:CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设:WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30—32/2P 也是塑壳断路器的一种,额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3＊0。

常用电气设备符号,常用电气设备符号对照表序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 中间继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸位置继电器KCP HWJ22 跳闸位置继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压中间继电器KVM YZJ26 事故信号中间继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz105 厂用低压小母线WVBU。

电气控制接线符号大全
电气控制接线符号是在电气工程设计和施工中使用的一种标识
符号，用于表示电气设备之间的连接关系和控制逻辑。

这些符号通
常被用于绘制电气图纸和控制系统图纸，以便工程师、技术人员和
施工人员能够准确理解和实施电气控制系统。

在电气控制接线符号大全中，通常包括了各种电气元件的符号，比如开关、按钮、继电器、传感器、电机、变频器、PLC等等。

这
些符号可以用简单的图形和线条来表示不同的电气元件，以及它们
之间的连接方式和控制逻辑。

通过这些符号，人们可以清晰地了解
电气设备的功能和工作原理。

在电气控制接线符号大全中，常见的符号包括但不限于，断路器、接触器、限位开关、热继电器、变压器、电动机、传感器、计
时器、报警器等。

每种符号都有其特定的形状和线条组成，以便于
区分和识别。

此外，电气控制接线符号大全还包括了各种连接线的表示方法，比如直线、弯线、虚线、箭头等，用以表示电气元件之间的物理连
接和电气连接关系。

这些线条的组合和排列方式可以清晰地表达出
电气控制系统的逻辑结构和工作原理。

总的来说，电气控制接线符号大全是电气工程领域中非常重要的一部分，它为工程师和技术人员提供了一种统一的标识和交流方式，使他们能够准确地理解和设计复杂的电气控制系统。

通过学习和掌握这些符号，人们可以更好地进行电气工程设计、施工和维护工作，确保电气设备的安全运行和高效工作。

电气设备符号大全
电气设备符号是电气工程师和技术人员在设计和安装电气系统时经常使用的符号。

这些符号代表不同的电气设备和元件，帮助人们快速理解电气图纸和布线图。

以下是一些常见的电气设备符号大全：
1. 电源和开关符号
- 直流电源：⏚
- 交流电源：⏚
- 单相电源：⏚
- 三相电源：⏚
- 开关：⏁
- 断路器：⏚
2. 信号和传感器符号
- 传感器：⚫
- 温度传感器：⨺
- 压力传感器：⨽
- 流量传感器：⩘
- 光电传感器：⦿
3. 电动机和马达符号
- 交流电动机：ⓐ
- 直流电动机：ⓓ
- 三相电动机：ⓑ
- 单相电动机：ⓒ
- 步进电机：⏚
4. 控制元件符号
- 开关：⎌
- 接触器：⊲
- 电磁铁：⧦
- 时间继电器：⥰
- PLC控制器：⨯
5. 连接器和端子符号
- 接地连接器：⏚
- 电缆连接器：⏚
- 端子排：⏚
- 接线端子：⍉
- 真空连接器：⚐
6. 电路元件符号
- 电阻：Ω
- 电容：C
- 电感：L
- 变压器：T
- 二极管：D
以上是一些常见的电气设备符号大全，它们在电气工程设计和安装中起着至关重要的作用。

熟练掌握这些符号可以帮助人们正确理解电路连接图和布线图，提高工作效率和安全性。

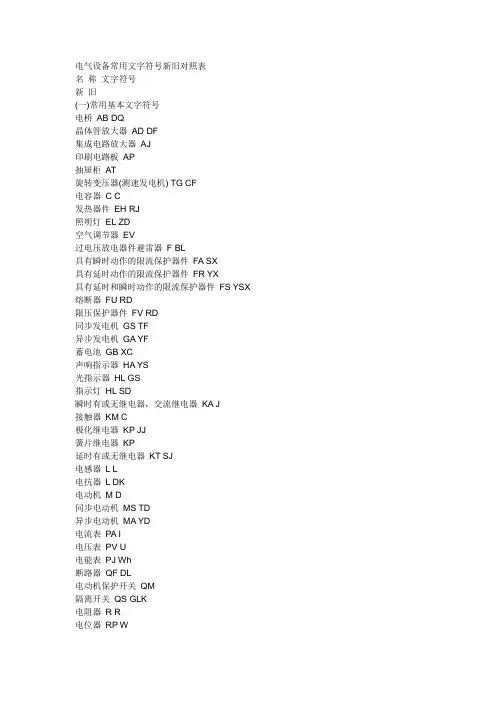

电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥AB DQ晶体管放大器AD DF集成电路放大器AJ印刷电路板AP抽屉柜AT旋转变压器(测速发电机) TG CF电容器C C发热器件EH RJ照明灯EL ZD空气调节器EV过电压放电器件避雷器F BL具有瞬时动作的限流保护器件FA SX具有延时动作的限流保护器件FR YX具有延时和瞬时动作的限流保护器件FS YSX 熔断器FU RD限压保护器件FV RD同步发电机GS TF异步发电机GA YF蓄电池GB XC声响指示器HA YS光指示器HL GS指示灯HL SD瞬时有或无继电器，交流继电器KA J接触器KM C极化继电器KP JJ簧片继电器KP延时有或无继电器KT SJ电感器L L电抗器L DK电动机M D同步电动机MS TD异步电动机MA YD电流表PA I电压表PV U电能表PJ Wh断路器QF DL电动机保护开关QM隔离开关QS GLK电阻器R R电位器RP W控制开关SA KK选择开关XK按钮开关SB AK电流互感器TA LH控制变压器TC KB电力变压器TM LB电压互感器TV YH整流器U ZL二极管V D晶体管B晶闸管KG电子管VE G控制电路用电源的整流器VC KZ 连接片XB LP测试插孔XJ插头XP CT插座XS CZ端子板XT JX电磁铁YA DT电磁制动器YB ZD电磁离合器YV CLH电磁吸盘YH CX电动阀YM电磁阀YV(二)常用辅助文字符号电流A L交流AC JL自动A，AUT Z加速ACC JS附加ADD F可调ADJ T辅助AUX FZ异步ASY Y制动B，BRK ZD黑BK蓝BL A向后BW H控制C K直流DC ZL紧急EM低L D正，向前FW Q绿GN L高H G输入IN SR感应IND Y左L ZU主，中M Z手动M，MAN S 断开OFF DK闭合ON BH输出OUT SC记录R JL右R YO反R F红RD H复位R，RST F 备用RES BY信号S X起动ST Q停止STP T同步SYN T温度T W时间T S速度V SD电压速度V Y白WH B黄YE U。
