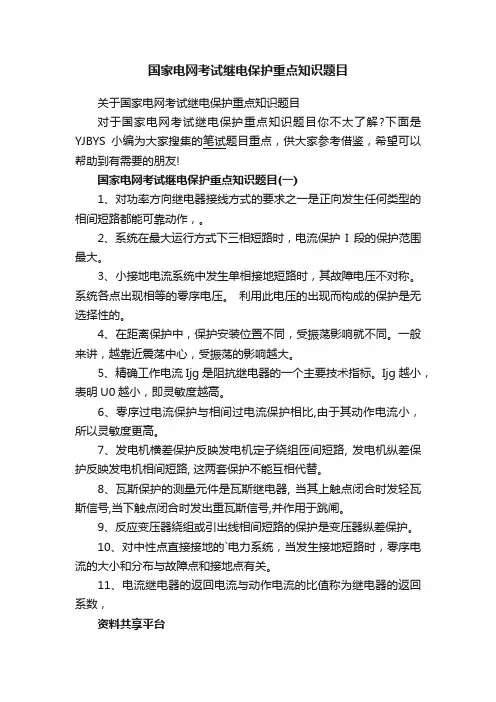

国家电网考试继电保护重点知识题目关于国家电网考试继电保护重点知识题目对于国家电网考试继电保护重点知识题目你不太了解?下面是YJBYS小编为大家搜集的笔试题目重点，供大家参考借鉴，希望可以帮助到有需要的朋友!国家电网考试继电保护重点知识题目(一)1、对功率方向继电器接线方式的要求之一是正向发生任何类型的相间短路都能可靠动作，。

2、系统在最大运行方式下三相短路时，电流保护I段的保护范围最大。

3、小接地电流系统中发生单相接地短路时，其故障电压不对称。

系统各点出现相等的零序电压。

利用此电压的出现而构成的保护是无选择性的。

4、在距离保护中，保护安装位置不同，受振荡影响就不同。

一般来讲，越靠近震荡中心，受振荡的影响越大。

5、精确工作电流Ijg是阻抗继电器的一个主要技术指标。

Ijg越小，表明U0越小，即灵敏度越高。

6、零序过电流保护与相间过电流保护相比,由于其动作电流小，所以灵敏度更高。

7、发电机横差保护反映发电机定子绕组匝间短路, 发电机纵差保护反映发电机相间短路, 这两套保护不能互相代替。

8、瓦斯保护的测量元件是瓦斯继电器, 当其上触点闭合时发轻瓦斯信号,当下触点闭合时发出重瓦斯信号,并作用于跳闸。

9、反应变压器绕组或引出线相间短路的保护是变压器纵差保护。

10、对中性点直接接地的`电力系统，当发生接地短路时，零序电流的大小和分布与故障点和接地点有关。

11、电流继电器的返回电流与动作电流的比值称为继电器的返回系数，资料共享平台《关于国家电网考试继电保护重点知识题目》(https://www.)。

12、对于中性点可接地或不接地的变压器需要装设零序电流保护和零序电压保护。

国家电网考试继电保护重点知识题目(二)1、保护整定计算中，通常要考虑系统的最大、最小两种极端运行方式。

2、中性点不接地系统，构成接地保护常见方式有：零序电流保护、绝缘监视装置、零序电流方向保护。

3、电流继电器面板上的定值把手放在2.4A位置上，继电器线圈采用并联时继电器动作电流4.8A,当继电器线圈采用串联时继电器动作电流为2.4A.。

继电保护复习题以及答案1. 继电保护的基本任务是什么？答：继电保护的基本任务是当电力系统中发生故障或异常时，能够迅速准确地切除故障部分，保证非故障部分的正常运行。

2. 简述电流保护的基本原理。

答：电流保护的基本原理是利用电流互感器检测线路中的电流，当电流超过设定值时，保护装置动作，切断故障电路，以保护设备和线路的安全。

3. 电压保护在电力系统中的作用是什么？答：电压保护的作用是在电力系统发生电压降低或电压消失时，能够及时切除故障设备，防止设备因电压异常而损坏。

4. 什么是距离保护？答：距离保护是一种根据故障点到保护装置的距离来动作的保护方式，它能够区分系统内部故障和外部故障，从而实现快速切除内部故障。

5. 简述差动保护的工作原理。

答：差动保护的工作原理是利用电流互感器测量线路两侧的电流，当两侧电流的差值超过设定值时，保护装置动作，切除故障部分。

6. 电力系统中为什么要设置后备保护？答：后备保护是为了在主保护或辅助保护失效时，能够作为第二道防线切除故障，确保电力系统的安全稳定运行。

7. 什么是零序保护？答：零序保护是一种利用零序电流来检测和切除接地故障的保护方式，它对电力系统中的单相接地和两相接地故障具有较高的灵敏度。

8. 电力系统中的过电压保护有哪些类型？答：电力系统中的过电压保护主要包括避雷器保护、电压限制器保护和过电压继电器保护等类型。

9. 简述电力系统保护装置的整定原则。

答：电力系统保护装置的整定原则是确保保护装置的可靠性、选择性和速动性，即在故障发生时能够准确、快速地切除故障，同时避免误动作和越级动作。

10. 电力系统中为什么要设置自动重合闸装置？答：自动重合闸装置的作用是在线路发生瞬时故障时，能够自动重新合闸，恢复供电，减少停电时间，提高供电的可靠性。

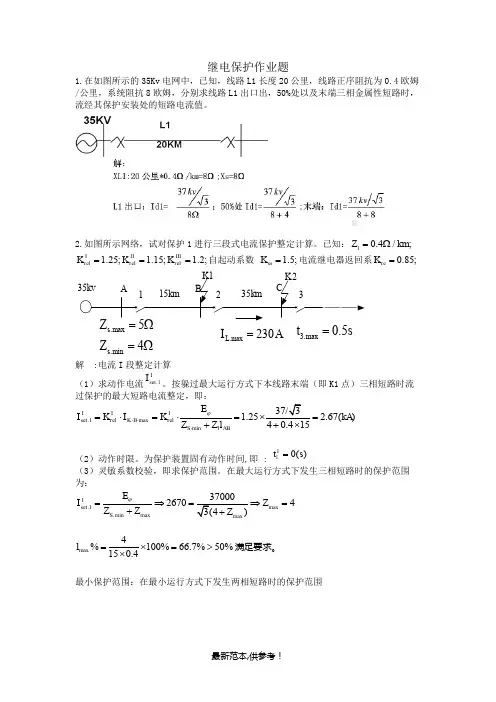

继电保护作业题1.在如图所示的35Kv 电网中，已知，线路L1长度20公里，线路正序阻抗为0.4欧姆/公里，系统阻抗8欧姆，分别求线路L1出口出，50%处以及末端三相金属性短路时，流经其保护安装处的短路电流值。

2.如图所示网络，试对保护1进行三段式电流保护整定计算。

已知：10.4/;Z km =Ω1.25; 1.15; 1.2;I II III rel rel rel K K K ===自起动系数 1.5;ss K =电流继电器返回系0.85;re K =35kvABC15km35km.max .min 54s s Z Z =Ω=Ω.max 230L I A= 3.max 0.5t s=1231K 2K解 :电流I 段整定计算（1）求动作电流.1Iset I 。

按躲过最大运行方式下本线路末端（即K1点）三相短路时流过保护的最大短路电流整定，即：.1max min 131.252.67()40.415I I I set rel K B relS ABE IK I K kA Z Z l ϕ⋅⋅⋅=⋅=⋅=⨯=++⨯（2）动作时限。

为保护装置固有动作时间,即 : 10()I t s =（3）灵敏系数校验，即求保护范围。

在最大运行方式下发生三相短路时的保护范围为：.1max .min maxmax 267043(4)I set S E IZ Z Z Z ϕ=⇒=⇒=++max 4%100%66.7%50%150.4l =⨯=>⨯满足要求。

最小保护范围：在最小运行方式下发生两相短路时的保护范围.1.max min min min 26701.921.92%100%32%15%150.4I set S IZ l =⇒=⇒==⨯=>⨯电流II 段整定计算 （1）求动作电流1II set I ⋅ 。

按与相邻线路保护电流I 段动作电流相配合的原则整定，即：12max 37/1.15 1.2540.4(1535)1.28()II II I II I set rel set rel rel K C I K I K K I kA ⋅⋅⋅⋅=⋅=⋅⋅=⨯⨯+⨯+=（2）动作时限。

电力系统继电保护培训题库五、计算题1．系统短路计算1) 某一220kV 输电线路送有功P=90MW ，受无功Q=50Mvar ，电压互感器PT 变比为220kV/100V ，电流互感器变比为600/5。

试计算出二次负荷电流。

答：线路输送功率为()MVA Q P S 10350902222=+=+=线路一次负荷电流为 ()A US I 3.270220310300031=⨯==二次负荷电流为 ()A n I I CT25.256003.27012===2) 某电网电力铁路工程的供电系统采用的是220kV 两相供电方式，但牵引站的变压器T为单相变压器，一典型系统如图5-1所示：图5-1假设变压器T 满负荷运行，母线M 的运行电压和三相短路容量分别为220kV 和1000MVA ，两相供电线路非常短，断路器QF 保护设有负序电压和负序电流稳态起动元件，定值的一次值分别为22kV 和120A 。

试问：1. 忽略谐波因素，该供电系统对一、二次系统有何影响？2. 负序电压和负序电流起动元件能否起动？答：1. 由于正常运行时，有负序分量存在，所以负序电流对系统中的发电机有影响；负序电压和负序电流对采用负序分量的保护装置有影响。

2. 计算负序电流：正常运行的负荷电流：227220100050=⨯==U S I （A ） 负序电流： 131322732===I I （A ）可知，正常运行的负序电流值大于负序电流稳态起动元件的定值120A ，所以负序电流起动元件能起动。

计算负序电压：系统等值阻抗：()Ω===4.48100022022B B S U Z负序电压()kV V I Z U 34.663401314.4822==⨯=⨯=可知，正常运行的负序电压值小于负序电压起动元件的定值22kV ， 所以负序电压起动元件不能起动。

3) 对于同杆架设的具有互感的两回路，在双线运行和单线运行（另一回线两端接地）的不同运行方式下，试计算在线路末端故障零序等值电抗和零序补偿系数的计算值。

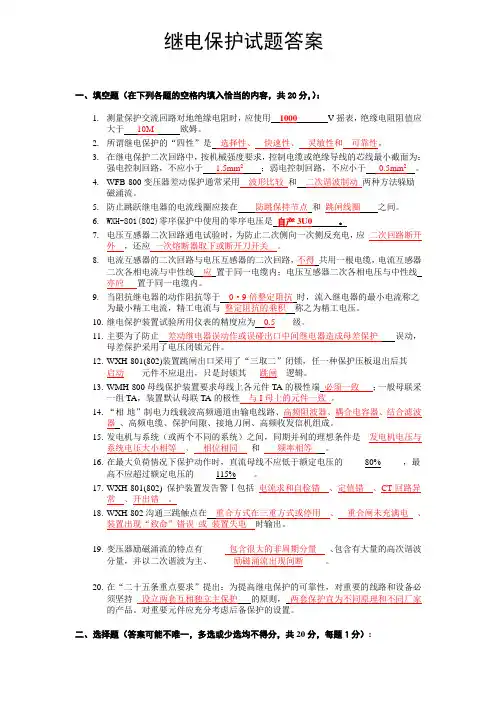

继电保护试题答案一、填空题（在下列各题的空格内填入恰当的内容，共20分，）：1.测量保护交流回路对地绝缘电阻时，应使用1000V摇表，绝缘电阻阻值应大于10M欧姆。

2.所谓继电保护的“四性”是选择性、快速性、灵敏性和可靠性。

3.在继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强电控制回路，不应小于 1.5mm2；弱电控制回路，不应小于0.5mm2。

4.WFB-800变压器差动保护通常采用波形比较和二次谐波制动两种方法躲励磁涌流。

5.防止跳跃继电器的电流线圈应接在防跳保持节点和跳闸线圈之间。

6.WXH-801(802)零序保护中使用的零序电压是自产3U0。

7.电压互感器二次回路通电试验时，为防止二次侧向一次侧反充电，应二次回路断开外，还应一次熔断器取下或断开刀开关。

8.电流互感器的二次回路与电压互感器的二次回路，不得共用一根电缆，电流互感器二次各相电流与中性线应置于同一电缆内；电压互感器二次各相电压与中性线亦应置于同一电缆内。

9.当阻抗继电器的动作阻抗等于0·9倍整定阻抗时，流入继电器的最小电流称之为最小精工电流，精工电流与整定阻抗的乘积称之为精工电压。

10.继电保护装置试验所用仪表的精度应为__0.5____级。

11.主要为了防止差动继电器误动作或误碰出口中间继电器造成母差保护误动，母差保护采用了电压闭锁元件。

12.WXH-801(802)装置跳闸出口采用了“三取二”闭锁，任一种保护压板退出后其__启动____元件不应退出，只是封锁其___跳闸__逻辑。

13.WMH-800母线保护装置要求母线上各元件TA的极性端必须一致；一般母联采一组TA，装置默认母联TA的极性与I母上的元件一致。

14.“相-地”制电力线载波高频通道由输电线路、高频阻波器、耦合电容器、结合滤波器_、高频电缆、保护间隙、接地刀闸、高频收发信机组成。

15.发电机与系统（或两个不同的系统）之间，同期并列的理想条件是__发电机电压与系统电压大小相等、相位相同和频率相等。

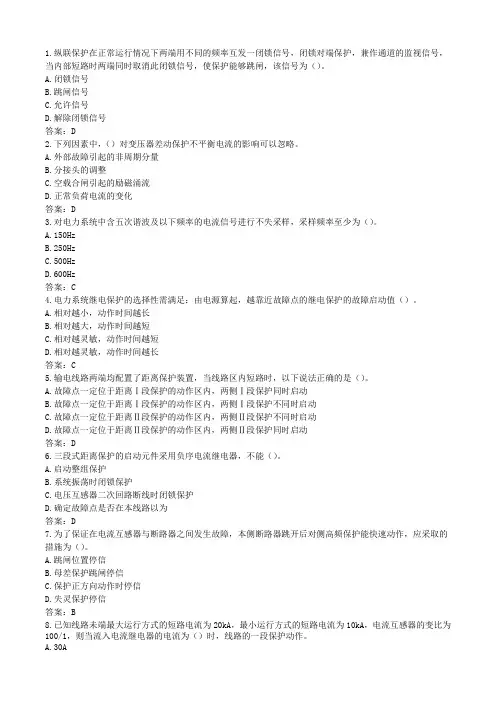

1.纵联保护在正常运行情况下两端用不同的频率互发一闭锁信号，闭锁对端保护，兼作通道的监视信号，当内部短路时两端同时取消此闭锁信号，使保护能够跳闸，该信号为（）。

A.闭锁信号B.跳闸信号C.允许信号D.解除闭锁信号答案：D2.下列因素中，（）对变压器差动保护不平衡电流的影响可以忽略。

A.外部故障引起的非周期分量B.分接头的调整C.空载合闸引起的励磁涌流D.正常负荷电流的变化答案：D3.对电力系统中含五次谐波及以下频率的电流信号进行不失采样，采样频率至少为（）。

A.150HzB.250HzC.500HzD.600Hz答案：C4.电力系统继电保护的选择性需满足：由电源算起，越靠近故障点的继电保护的故障启动值（）。

A.相对越小，动作时间越长B.相对越大，动作时间越短C.相对越灵敏，动作时间越短D.相对越灵敏，动作时间越长答案：C5.输电线路两端均配置了距离保护装置，当线路区内短路时，以下说法正确的是（）。

A.故障点一定位于距离Ⅰ段保护的动作区内，两侧Ⅰ段保护同时启动B.故障点一定位于距离Ⅰ段保护的动作区内，两侧Ⅰ段保护不同时启动C.故障点一定位于距离Ⅱ段保护的动作区内，两侧Ⅱ段保护不同时启动D.故障点一定位于距离Ⅱ段保护的动作区内，两侧Ⅱ段保护同时启动答案：D6.三段式距离保护的启动元件采用负序电流继电器，不能（）。

A.启动整组保护B.系统振荡时闭锁保护C.电压互感器二次回路断线时闭锁保护D.确定故障点是否在本线路以为答案：D7.为了保证在电流互感器与断路器之间发生故障，本侧断路器跳开后对侧高频保护能快速动作，应采取的措施为（）。

A.跳闸位置停信B.母差保护跳闸停信C.保护正方向动作时停信D.失灵保护停信答案：B8.已知线路未端最大运行方式的短路电流为20kA，最小运行方式的短路电流为10kA，电流互感器的变比为100/1，则当流入电流继电器的电流为（）时，线路的一段保护动作。

B.20AC.300AD.200A答案：C9.变压器励磁涌流的大小与变压器额定电流幅值的倍数有关，变压器容量（），励磁涌流对额定电流幅值的倍数（）。

继电保护练习题及参考答案一、单选题（共60题，每题1分，共60分）1.为保证可靠性，在设计上要求保护装置（例如母差保护等）出口先跳母联，后跳其它N台断路器的，应按动作( )次评价。

A、1B、N+2C、ND、N+1正确答案：A2.想要从一个端口收到另外一个端口的输入输出的所有数据，可以使用什么技术？( )A、RSTPB、端口镜像C、链路汇聚D、端口锁定正确答案：B3.空载变压器突然合闸时，可能产生的最大励磁涌流的值与短路电流相比( )。

A、前者可以忽略不记B、可以比拟C、前者远小于后者D、前者远大于后者正确答案：B4.线路保护的纵联通道采用( )逻辑节点建立模型。

A、PDIFB、PDISC、PSCHD、PTOC正确答案：C5.在220kV及以上变压器保护中，( )保护的出口不应启动断路器失灵保护。

A、中性点零流。

B、差动C、220kV零序过电流D、瓦斯正确答案：D6.工程应用中，过程层GOOSE网络参数配置MaxTime宜为( )A、4msB、5sC、2msD、8ms正确答案：B7.防止距离保护因电压互感器二次失压误动作的有效措施是( )。

A、电压断线闭锁B、电流启动和电压断线闭锁保护并延时发信号C、电流启动D、电流和电压突变起动正确答案：B8.直流电源监视继电器应装设在该回路配线的( )。

A、中间B、前端（靠近熔丝）C、任意D、尾端正确答案：D9.220kV变电站站控层网络宜采用( )以太网络。

A、总线型B、单星型C、环形D、双星型正确答案：D10.在大电流接地系统中，当相邻平行线路停运检修并在两侧接地时，电网发生接地故障，此时停运线路( )零序电流。

A、流过B、没有C、不一定有D、以上都不对正确答案：A11.单一数据集的成员个数不应超过( )。

A、64B、128C、32D、256正确答案：D12.高频闭锁方向保护发信机起动后当判断为外部故障时( )。

A、正方向一侧发信，反方向一侧停信B、两侧继续发信C、两侧立即停信D、正方向一侧停信，反方向一侧继续发信正确答案：D13.遵守保护装置( )开入电源不出保护室的原则，以免引进干扰。

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

（完整版）继电保护习题和答案继电保护习题和答案一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

三、选择题5、线路保护一般装设两套,两套保护的作用是（ B ）。

(A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护。

四、简答题4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保.护?答：可以构成的继电保护有：)反应电流增大而动作的过电流保护；(2)反应电压降低而动作的低电压保护；(3)反应故障点到保护安装处距离的距离保护；(4)线路内部故障时，线路两端电流相位发生变化的差动保护。

一、填空1、互感器一、二次绕组的同极性端子标记通用（L1、K1）为同极性,（L2、K2）为同极性。

2、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路）隔离。

3、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。

4、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（延时触点闭合）的瞬间止所经历的时间。

三、选择题1、互感器二次侧应有安全可靠的接地,其作用是（ B ）。

（A）便于测量时形成回路；（B）以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害；（C）泄漏雷电流。
